sensor FIAT PUNTO 2014 Instructieboek (in Dutch)

82VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING

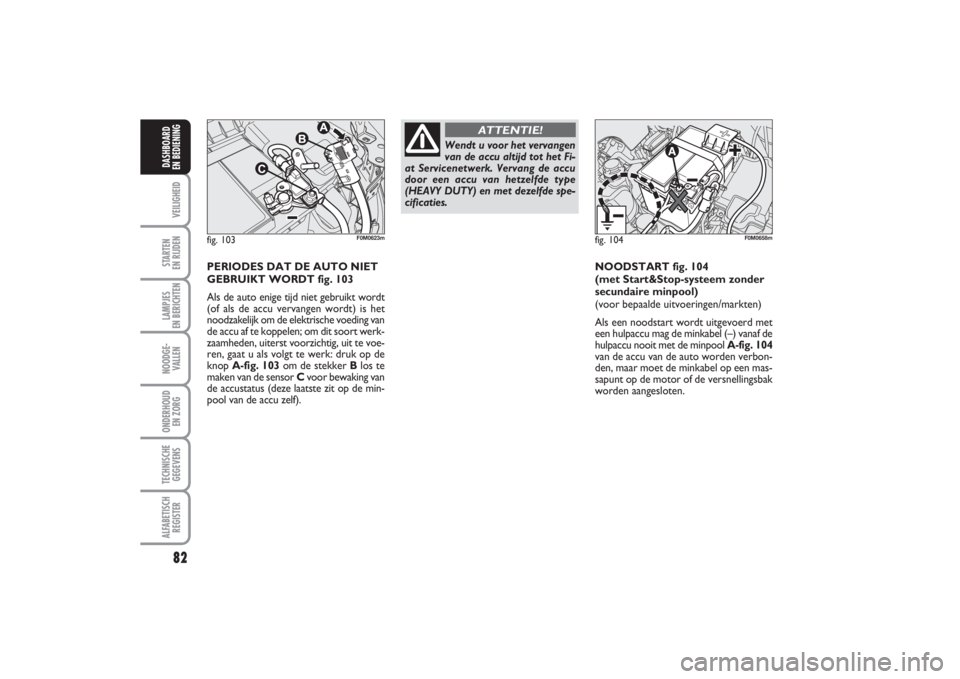

PERIODES DAT DE AUTO NIET
GEBRUIKT WORDT fig. 103
Als de auto enige tijd niet gebruikt wordt
(of als de accu vervangen wordt) is het
noodzakelijk om de elektrische voeding van
de accu af te koppelen; om dit soort werk-
zaamheden, uiterst voorzichtig, uit te voe-
ren, gaat u als volgt te werk: druk op de
knop A-fig. 103om de stekker Blos te
maken van de sensor Cvoor bewaking van
de accustatus (deze laatste zit op de min-
pool van de accu zelf).NOODSTART fig. 104
(met Start&Stop-systeem zonder
secundaire minpool)
(voor bepaalde uitvoeringen/markten)
Als een noodstart wordt uitgevoerd met
een hulpaccu mag de minkabel (–) vanaf de
hulpaccu nooit met de minpool A-fig. 104
van de accu van de auto worden verbon-
den, maar moet de minkabel op een mas-
sapunt op de motor of de versnellingsbak
worden aangesloten.
Wendt u voor het vervangen
van de accu altijd tot het Fi-
at Servicenetwerk. Vervang de accu
door een accu van hetzelfde type
(HEAVY DUTY) en met dezelfde spe-
cificaties.
ATTENTIE!
fig. 103
F0M0623m
fig. 104
F0M0658m
070-090 PUNTO POP 1ed NL 07/10/13 13.38 Pagina 82

129
VEILIGHEIDSTARTEN
EN RIJDENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGLAMPJES
EN BERICHTEN

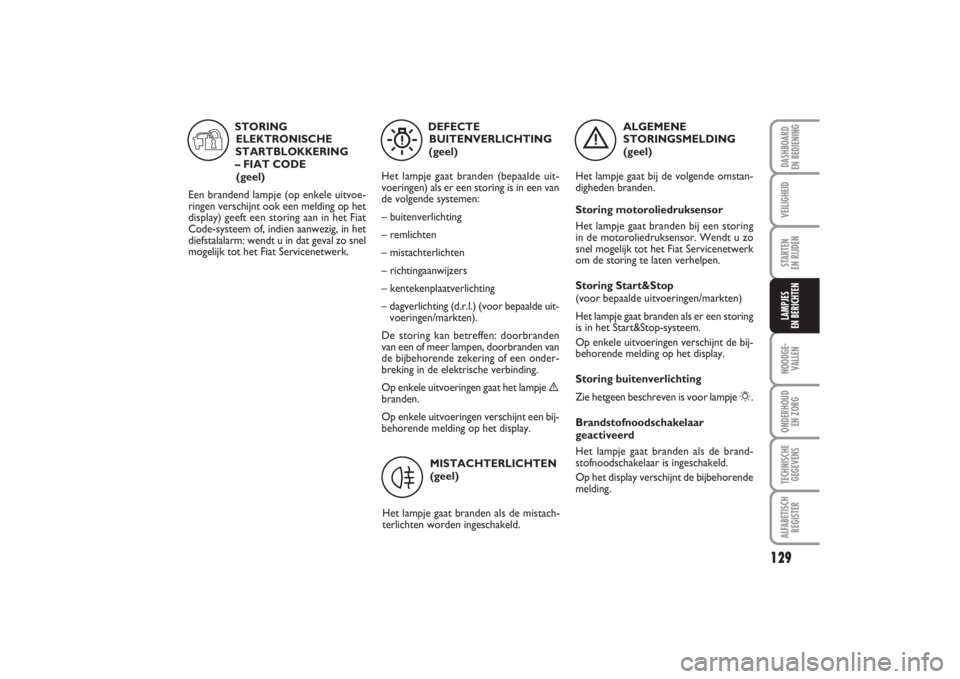

ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat bij de volgende omstan-
digheden branden.
Storing motoroliedruksensor
Het lampje gaat branden bij een storing
in de motoroliedruksensor. Wendt u zo
snel mogelijk tot het Fiat Servicenetwerk
om de storing te laten verhelpen.
Storing Start&Stop
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing
is in het Start&Stop-systeem.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
Storing buitenverlichting
Zie hetgeen beschreven is voor lampje
6.
Brandstofnoodschakelaar
geactiveerd
Het lampje gaat branden als de brand-
stofnoodschakelaar is ingeschakeld.
Op het display verschijnt de bijbehorende
melding.
è
DEFECTE
BUITENVERLICHTING
(geel)
Het lampje gaat branden (bepaalde uit-
voeringen) als er een storing is in een van
de volgende systemen:
– buitenverlichting
– remlichten
– mistachterlichten
– richtingaanwijzers
– kentekenplaatverlichting
– dagverlichting (d.r.l.) (voor bepaalde uit-
voeringen/markten).
De storing kan betreffen: doorbranden
van een of meer lampen, doorbranden van
de bijbehorende zekering of een onder-
breking in de elektrische verbinding.
Op enkele uitvoeringen gaat het lampje è
branden.
Op enkele uitvoeringen verschijnt een bij-
behorende melding op het display.
W
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de mistach-
terlichten worden ingeschakeld.
4
STORING
ELEKTRONISCHE
STARTBLOKKERING
– FIAT CODE
(geel)
Een brandend lampje (op enkele uitvoe-
ringen verschijnt ook een melding op het
display) geeft een storing aan in het Fiat
Code-systeem of, indien aanwezig, in het
diefstalalarm: wendt u in dat geval zo snel
mogelijk tot het Fiat Servicenetwerk.
Y
121-132 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 129

157
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN
7,5
7,5
5
5
5
10
5
20
20
20
20
5
5
7,5 1 (*)
8 (*)
8
13
2 (*)
5
11
4
6
14
7
12
3
10

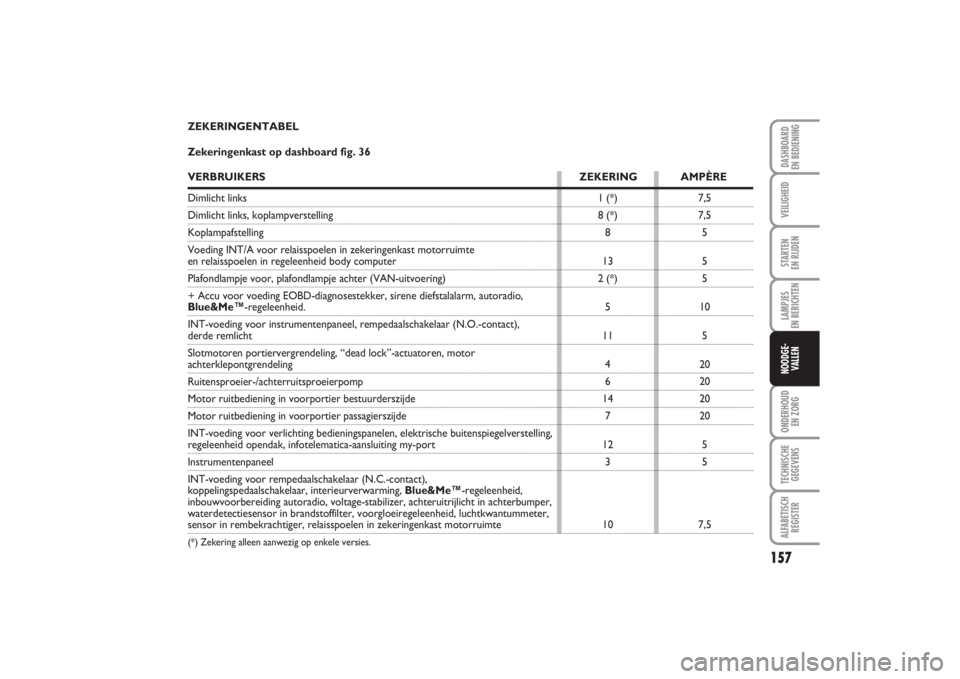

ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 36VERBRUIKERS ZEKERING AMPÈREDimlicht linksDimlicht links, koplampverstellingKoplampafstelling
Voeding INT/A voor relaisspoelen in zekeringenkast motorruimte en relaisspoelen in regeleenheid body computerPlafondlampje voor, plafondlampje achter (VAN-uitvoering)
+ Accu voor voeding EOBD-diagnosestekker, sirene diefstalalarm, autoradio, Blue&Me™-regeleenheid.
INT-voeding voor instrumentenpaneel, rempedaalschakelaar (N.O.-contact), derde remlicht
Slotmotoren portiervergrendeling, “dead lock”-actuatoren, motor achterklepontgrendelingRuitensproeier-/achterruitsproeierpompMotor ruitbediening in voorportier bestuurderszijdeMotor ruitbediening in voorportier passagierszijde
INT-voeding voor verlichting bedieningspanelen, elektrische buitenspiegelverstelling,regeleenheid opendak, infotelematica-aansluiting my-portInstrumentenpaneel
INT-voeding voor rempedaalschakelaar (N.C.-contact),
koppelingspedaalschakelaar, interieurverwarming, Blue&Me™-regeleenheid,
inbouwvoorbereiding autoradio, voltage-stabilizer, achteruitrijlicht in achterbumper,
waterdetectiesensor in brandstoffilter, voorgloeiregeleenheid, luchtkwantummeter, sensor in rembekrachtiger, relaisspoelen in zekeringenkast motorruimte(*) Zekering alleen aanwezig op enkele versies.
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 157

159
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN
15
7,5
–
15
5
7,5 30
84
85
86
87
88

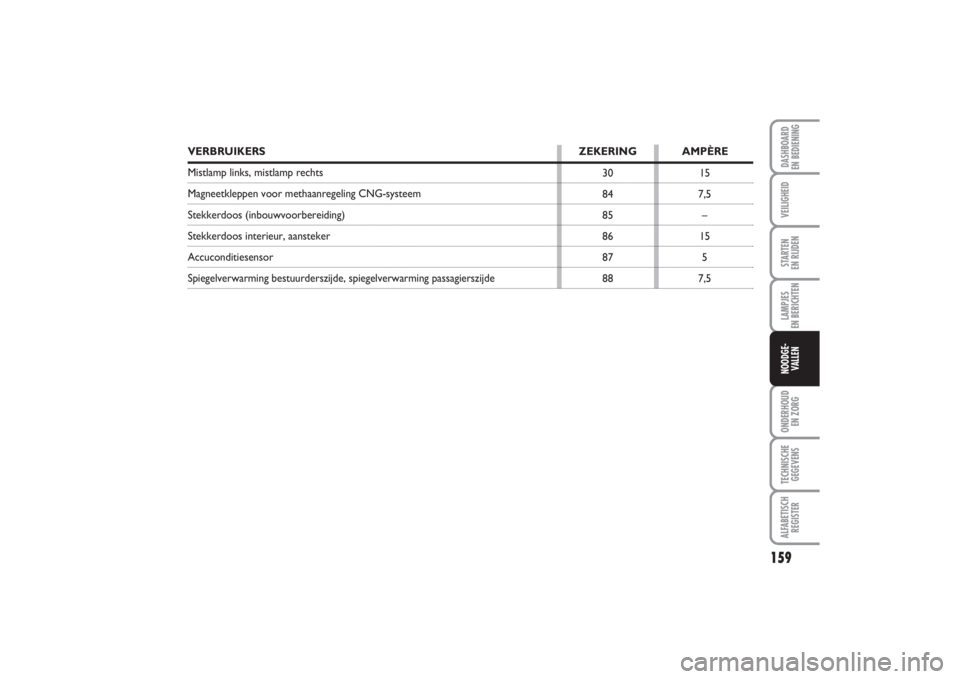

VERBRUIKERS ZEKERING AMPÈREMistlamp links, mistlamp rechtsMagneetkleppen voor methaanregeling CNG-systeemStekkerdoos (inbouwvoorbereiding)Stekkerdoos interieur, aanstekerAccuconditiesensorSpiegelverwarming bestuurderszijde, spiegelverwarming passagierszijde
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 159

162VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN
Probeer een bevroren accu
niet op te laden: eerst moet
de accu ontdooid worden, anders
loopt u het risico dat de accu ontploft.
Als de accu bevroren is geweest, moet
door deskundig personeel worden ge-
controleerd of de cellen niet bescha-
digd zijn en of de bak geen scheuren
vertoont, waardoor de giftige en
corrosieve vloeistof kan weglekken.
ATTENTIE!
De vloeistof in de accu is gif-
tig en corrosief. Vermijd het
contact met de huid en de ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileer-
de ruimte, ver verwijderd van open
vuur en vonkvormende apparaten:
brand- en ontploffingsgevaar.
ATTENTIE!

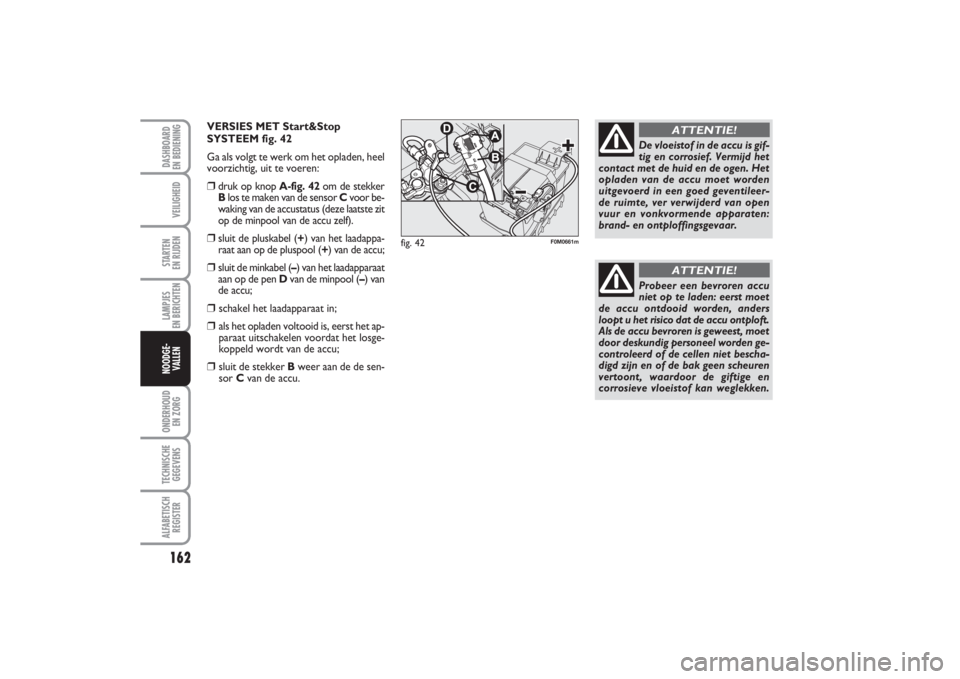

VERSIES MET Start&Stop
SYSTEEM fig. 42
Ga als volgt te werk om het opladen, heel
voorzichtig, uit te voeren: ❒druk op knop A-fig. 42om de stekker
Blos te maken van de sensor Cvoor be-
waking van de accustatus (deze laatste zit
op de minpool van de accu zelf). ❒sluit de pluskabel (+) van het laadappa-
raat aan op de pluspool (+) van de accu; ❒sluit de minkabel (–) van het laadapparaat
aan op de pen Dvan de minpool (–) van
de accu; ❒
schakel het laadapparaat in;
❒
als het opladen voltooid is, eerst het ap-
paraat uitschakelen voordat het losge-
koppeld wordt van de accu;
❒
sluit de stekker Bweer aan de de sen-
sor Cvan de accu.
fig. 42
F0M0661m
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 162

167
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●●
●●
●●
●● ●
●● ●● ● ●
●● ●● ● ●

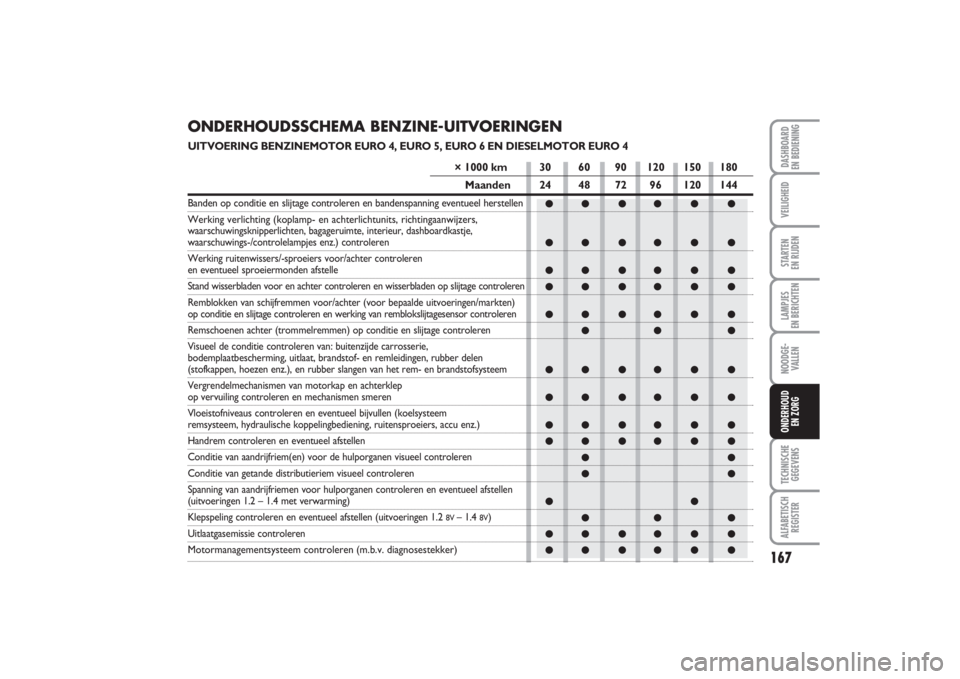

ONDERHOUDSSCHEMA BENZINE-UITVOERINGENUITVOERING BENZINEMOTOR EURO 4, EURO 5, EURO 6 EN DIESELMOTOR EURO 4
× 1000 km 30 60 90 120 150 180Maanden 24 48 72 96 120 144
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp- en achterlichtunits, richtingaanwijzers,waarschuwingsknipperlichten, bagageruimte, interieur, dashboardkastje, waarschuwings-/controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers voor/achter controleren en eventueel sproeiermonden afstelleStand wisserbladen voor en achter controleren en wisserbladen op slijtage controleren
Remblokken van schijfremmen voor/achter (voor bepaalde uitvoeringen/markten)op conditie en slijtage controleren en werking van remblokslijtagesensor controlerenRemschoenen achter (trommelremmen) op conditie en slijtage controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber delen (stofkappen, hoezen enz.), en rubber slangen van het rem- en brandstofsysteem
Vergrendelmechanismen van motorkap en achterklepop vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (koelsysteemremsysteem, hydraulische koppelingbediening, ruitensproeiers, accu enz.)Handrem controleren en eventueel afstellenConditie van aandrijfriem(en) voor de hulporganen visueel controlerenConditie van getande distributieriem visueel controleren
Spanning van aandrijfriemen voor hulporganen controleren en eventueel afstellen(uitvoeringen 1.2 – 1.4 met verwarming)Klepspeling controleren en eventueel afstellen (uitvoeringen 1.2
8V – 1.4
8V)
Uitlaatgasemissie controlerenMotormanagementsysteem controleren (m.b.v. diagnosestekker)
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 167

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
169
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
UITVOERINGEN DIESEL EURO 5 EN 5+
× 1000 km 35 70 105 140 175Maanden 24 48 72 96 120
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp-en achterlichtunits, richtingaanwijzers, waarschuwingsknipperlichten,bagageruimte, interieur, dashboardkastje, waarschuwings-/controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers voor/achter controlerenen eventueel sproeiermonden afstellenStand wisserbladen voor en achter controleren en wisserbladen op slijtage controleren
Remblokken van schijfremmen voor op conditie en slijtage controleren en werking van remblokslijtagesensor controleren
Remblokken achter (schijfremmen) op conditie en slijtage controleren (voor bepaalde uitvoeringen/markten)Remschoenen achter (trommelremmen) op conditie/slijtage controleren (1.3 Multijet 75pk)
Visueel de conditie controleren van: buitenzijde carrosserie, bodemplaatbescherming, uitlaat,
brandstof- en remleidingen, rubber delen (stofkappen, hoezen enz.), en rubber slangenvan het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (koelsysteem, remsysteem, hydraulische koppelingbediening, ruitensproeiers, accu enz.)Handrem controleren en eventueel afstellenConditie van aandrijfriemen voor hulporganen visueel controlerenEmissie/roetuitstoot controlerenMotormanagementsysteem controleren (m.b.v. diagnosestekker)Controle van de laadstatus van de accu en eventuele oplading
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 169
