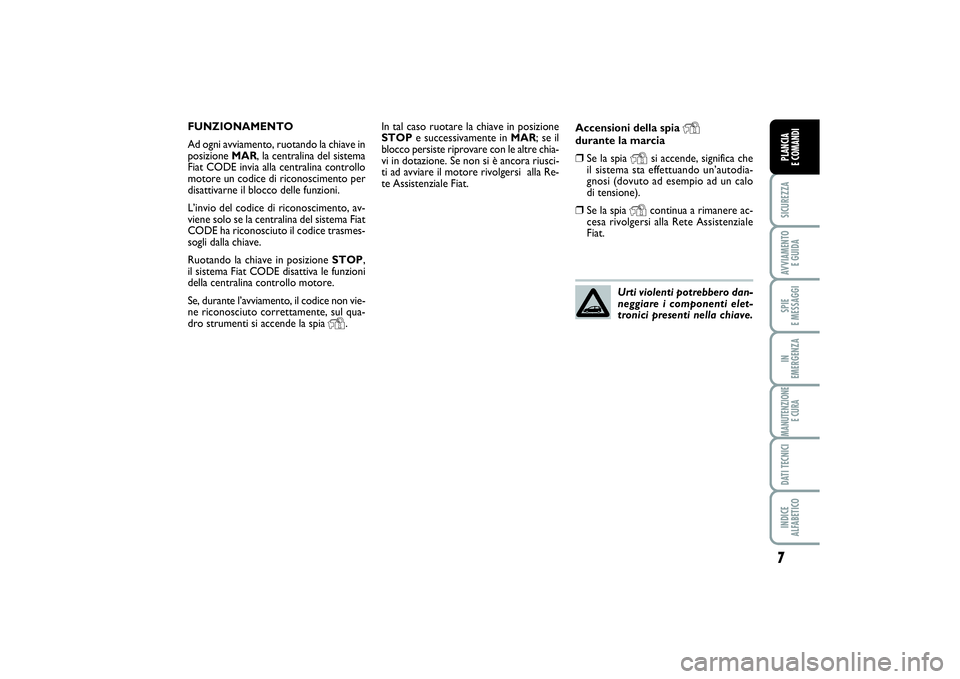

In tal caso ruotare la chiave in posizione
STOPe successivamente in MAR; se il
blocco persiste riprovare con le altre chia-
vi in dotazione. Se non si è ancora riusci-
ti ad avviare il motore rivolgersi alla Re-
te Assistenziale Fiat.Accensioni della spia
Y
durante la marcia❒
Se la spia
Y
si accende, significa che
il sistema sta effettuando un’autodia-
gnosi (dovuto ad esempio ad un calo
di tensione).
❒
Se la spia
Y
continua a rimanere ac-
cesa rivolgersi alla Rete Assistenziale
Fiat.
Urti violenti potrebbero dan-
neggiare i componenti elet-
tronici presenti nella chiave.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in
posizione MAR, la centralina del sistema
Fiat CODE invia alla centralina controllo
motore un codice di riconoscimento per
disattivarne il blocco delle funzioni.
L’invio del codice di riconoscimento, av-
viene solo se la centralina del sistema Fiat
CODE ha riconosciuto il codice trasmes-
sogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Fiat CODE disattiva le funzioni
della centralina controllo motore.
Se, durante l’avviamento, il codice non vie-
ne riconosciuto correttamente, sul qua-
dro strumenti si accende la spia
Y
.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 7

8SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
CHIAVE CON TELECOMANDO
fig. 4
(per versioni/mercati, dove previsto)
L’inserto metallico Aaziona:❒
il dispositivo di avviamento;
❒
la serratura porte;
❒
il blocco/sblocco tappo combustibile
(per versioni/mercati, dove previsto).
Premendo il pulsante Bsi consente l’a-
pertura/chiusura dell’inserto metallico.
Il pulsante
Ëaziona lo sblocco porte e por-
tellone bagagliaio.
Il pulsante Áaziona il blocco porte e por-
tellone bagagliaio.
Il pulsante R
aziona l’apertura del por-
tellone bagagliaio a distanza.
Effettuando lo sblocco delle porte, si ac-
cendono, per un tempo prestabilito, le lu-
ci della plafoniera interna.

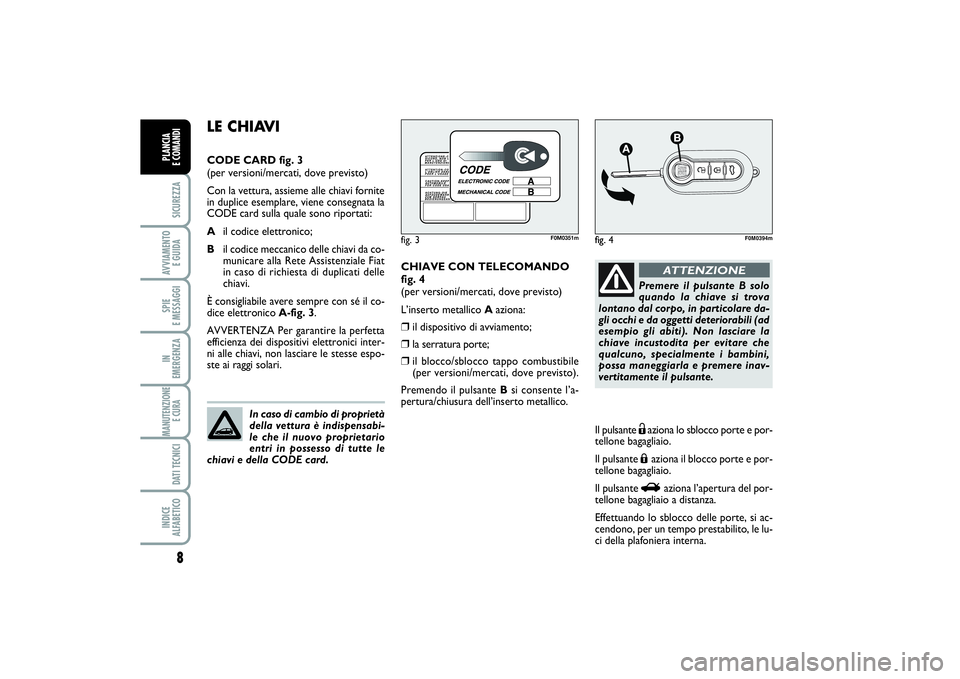

LE CHIAVICODE CARD fig. 3
(per versioni/mercati, dove previsto)
Con la vettura, assieme alle chiavi fornite
in duplice esemplare, viene consegnata la
CODE card sulla quale sono riportati:
Ail codice elettronico;
Bil codice meccanico delle chiavi da co-
municare alla Rete Assistenziale Fiat
in caso di richiesta di duplicati delle
chiavi.
È consigliabile avere sempre con sé il co-
dice elettronico A-fig. 3.
AVVERTENZA Per garantire la perfetta
efficienza dei dispositivi elettronici inter-
ni alle chiavi, non lasciare le stesse espo-
ste ai raggi solari.
In caso di cambio di proprietà
della vettura è indispensabi-
le che il nuovo proprietario
entri in possesso di tutte le
chiavi e della CODE card.
fig. 3
F0M0351m
Premere il pulsante B solo
quando la chiave si trova
lontano dal corpo, in particolare da-
gli occhi e da oggetti deteriorabili (ad
esempio gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini,
possa maneggiarla e premere inav-
vertitamente il pulsante.
ATTENZIONE
fig. 4
F0M0394m
fig.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 8

9SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

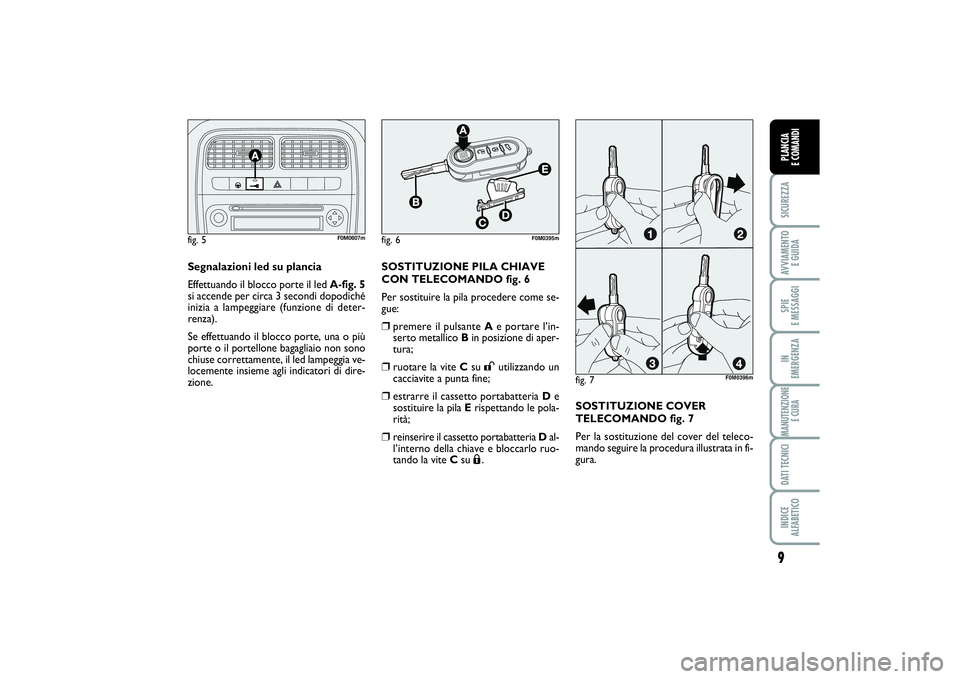

Segnalazioni led su plancia
Effettuando il blocco porte il led A-fig. 5
si accende per circa 3 secondi dopodiché
inizia a lampeggiare (funzione di deter-
renza).
Se effettuando il blocco porte, una o più
porte o il portellone bagagliaio non sono
chiuse correttamente, il led lampeggia ve-
locemente insieme agli indicatori di dire-
zione.fig. 5
F0M0607m
fig. 7
fig. 6
F0M0395m
F0M0396m
SOSTITUZIONE PILA CHIAVE
CON TELECOMANDO fig. 6
Per sostituire la pila procedere come se-
gue:❒
premere il pulsante Ae portare l’in-
serto metallico Bin posizione di aper-
tura;
❒
ruotare la vite Csu
:
utilizzando un
cacciavite a punta fine;
❒
estrarre il cassetto portabatteria De
sostituire la pila Erispettando le pola-
rità;
❒
reinserire il cassetto portabatteria Dal-
l’interno della chiave e bloccarlo ruo-
tando la vite Csu
Á.SOSTITUZIONE COVER
TELECOMANDO fig. 7
Per la sostituzione del cover del teleco-
mando seguire la procedura illustrata in fi-
gura.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 9

10SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

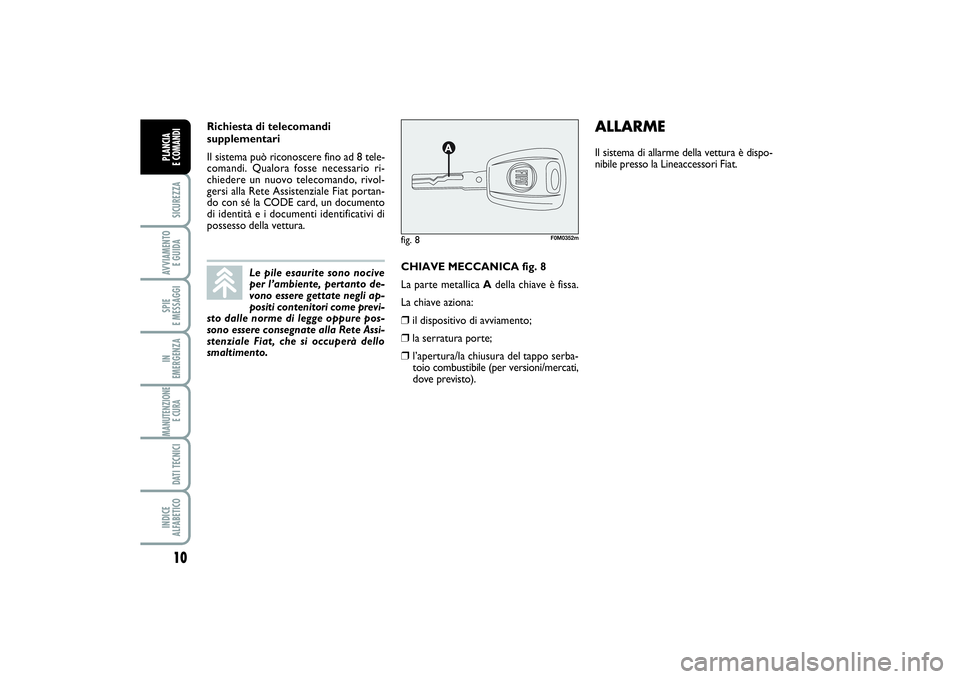

CHIAVE MECCANICA fig. 8
La parte metallica Adella chiave è fissa.
La chiave aziona:❒
il dispositivo di avviamento;
❒
la serratura porte;
❒
l’apertura/la chiusura del tappo serba-
toio combustibile (per versioni/mercati,
dove previsto).
fig. 8
F0M0352m
ALLARMEIl sistema di allarme della vettura è dispo-
nibile presso la Lineaccessori Fiat.
Le pile esaurite sono nocive
per l’ambiente, pertanto de-
vono essere gettate negli ap-
positi contenitori come previ-
sto dalle norme di legge oppure pos-
sono essere consegnate alla Rete Assi-
stenziale Fiat, che si occuperà dello
smaltimento.
Richiesta di telecomandi
supplementari
Il sistema può riconoscere fino ad 8 tele-
comandi. Qualora fosse necessario ri-
chiedere un nuovo telecomando, rivol-
gersi alla Rete Assistenziale Fiat portan-
do con sé la CODE card, un documento
di identità e i documenti identificativi di
possesso della vettura.
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 10

11
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

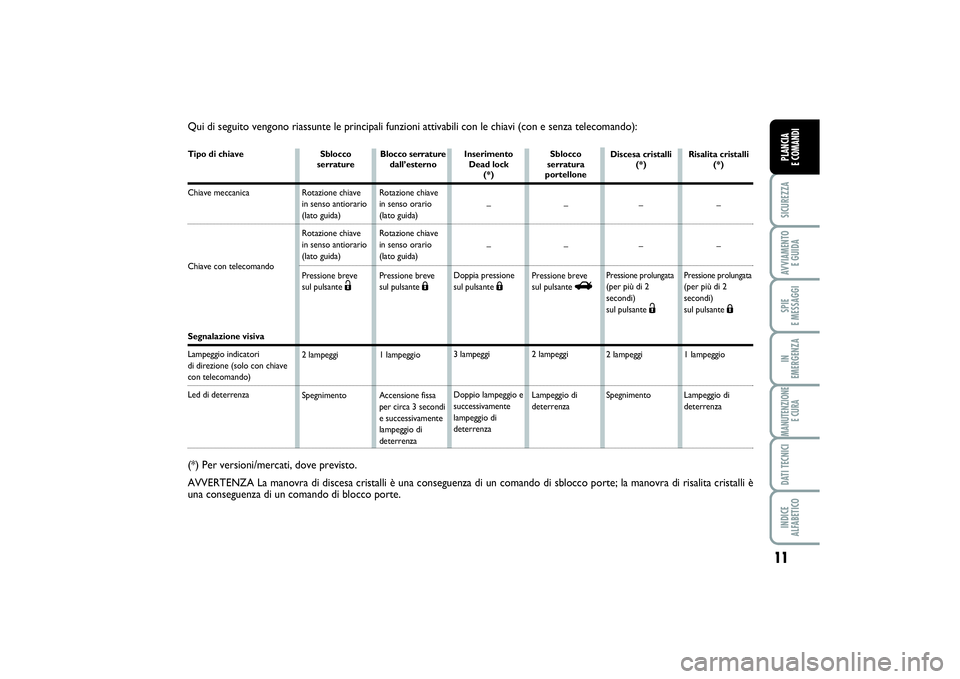

Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):Tipo di chiaveChiave meccanica Chiave con telecomando Segnalazione visiva
Lampeggio indicatori
di direzione (solo con chiave con telecomando)
Led di deterrenza
Sblocco
serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante
Ë
2 lampeggi
SpegnimentoBlocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante
Á
1 lampeggio
Accensione fissa
per circa 3 secondi
e successivamente
lampeggio di
deterrenzaInserimento
Dead lock
(*)
–
–
Doppia pressione
sul pulsante
Á
3 lampeggi
Doppio lampeggio e
successivamente
lampeggio di
deterrenzaSblocco
serratura
portellone
–
–
Pressione breve
sul pulsante
R
2 lampeggi
Lampeggio di
deterrenza
(*) Per versioni/mercati, dove previsto.
AVVERTENZA La manovra di discesa cristalli è una conseguenza di un comando di sblocco porte; la manovra di risalita cristalli è
una conseguenza di un comando di blocco porte.
Discesa cristalli
(*)
–
–Pressione prolungata(per più di 2
secondi)
sul pulsante
Ë
2 lampeggi
SpegnimentoRisalita cristalli
(*)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
Á
1 lampeggio
Lampeggio di
deterrenza
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 11

12SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

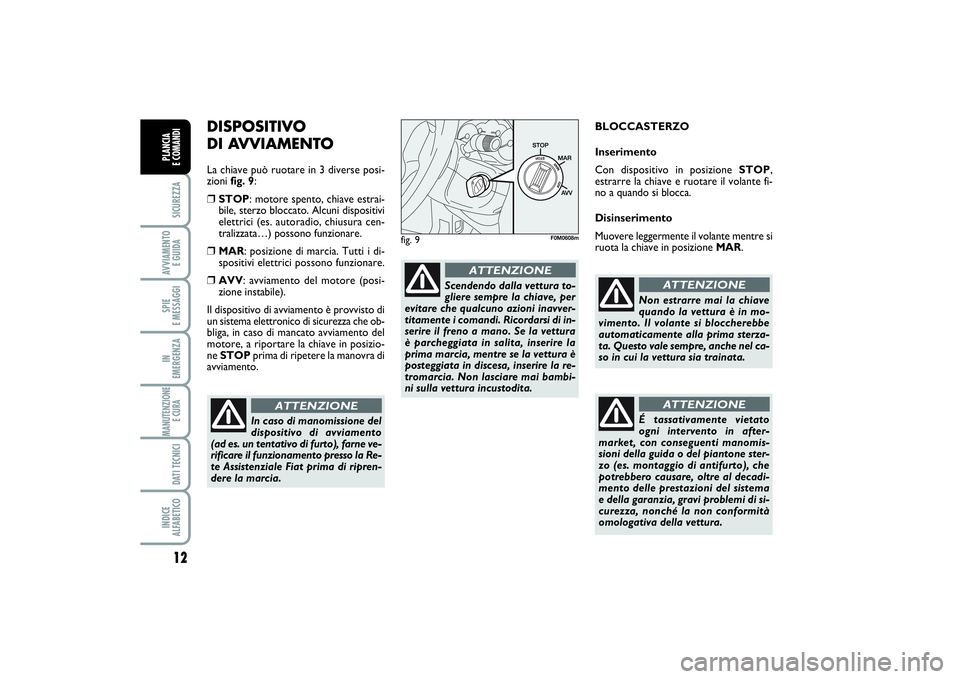

DISPOSITIVO
DI AVVIAMENTOLa chiave può ruotare in 3 diverse posi-
zioni fig. 9:❒
STOP: motore spento, chiave estrai-
bile, sterzo bloccato. Alcuni dispositivi
elettrici (es. autoradio, chiusura cen-
tralizzata…) possono funzionare.
❒
MAR: posizione di marcia. Tutti i di-
spositivi elettrici possono funzionare.
❒
AVV: avviamento del motore (posi-
zione instabile).
Il dispositivo di avviamento è provvisto di
un sistema elettronico di sicurezza che ob-
bliga, in caso di mancato avviamento del
motore, a riportare la chiave in posizio-
ne STOPprima di ripetere la manovra di
avviamento.BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP,
estrarre la chiave e ruotare il volante fi-
no a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre si
ruota la chiave in posizione MAR.
In caso di manomissione del
dispositivo di avviamento
(ad es. un tentativo di furto), farne ve-
rificare il funzionamento presso la Re-
te Assistenziale Fiat prima di ripren-
dere la marcia.
ATTENZIONE
Scendendo dalla vettura to-
gliere sempre la chiave, per
evitare che qualcuno azioni inavver-
titamente i comandi. Ricordarsi di in-
serire il freno a mano. Se la vettura
è parcheggiata in salita, inserire la
prima marcia, mentre se la vettura è
posteggiata in discesa, inserire la re-
tromarcia. Non lasciare mai bambi-
ni sulla vettura incustodita.
ATTENZIONE
fig. 9
F0M0608m
Non estrarre mai la chiave
quando la vettura è in mo-
vimento. Il volante si bloccherebbe
automaticamente alla prima sterza-
ta. Questo vale sempre, anche nel ca-
so in cui la vettura sia trainata.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa della vettura.
ATTENZIONE
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 12

13
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

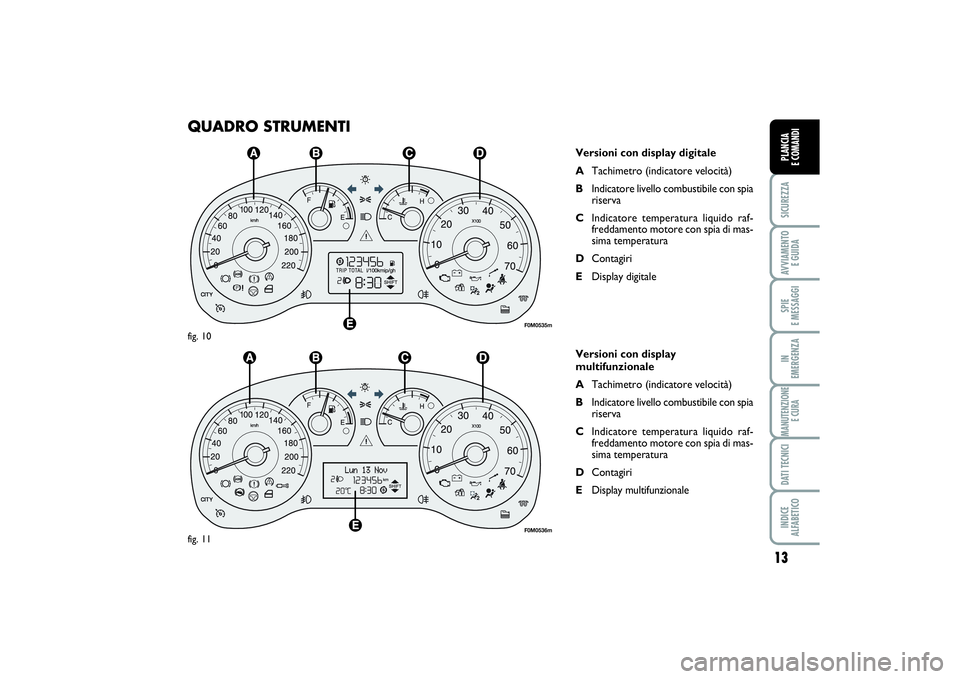

QUADRO STRUMENTI
Versioni con display digitale
ATachimetro (indicatore velocità)
BIndicatore livello combustibile con spia
riserva
CIndicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
DContagiri
EDisplay digitale
Versioni con display
multifunzionale
ATachimetro (indicatore velocità)
BIndicatore livello combustibile con spia
riserva
CIndicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
DContagiri
EDisplay multifunzionale
F0M0535m
fig. 10
F0M0536m
fig. 11
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 13

14SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

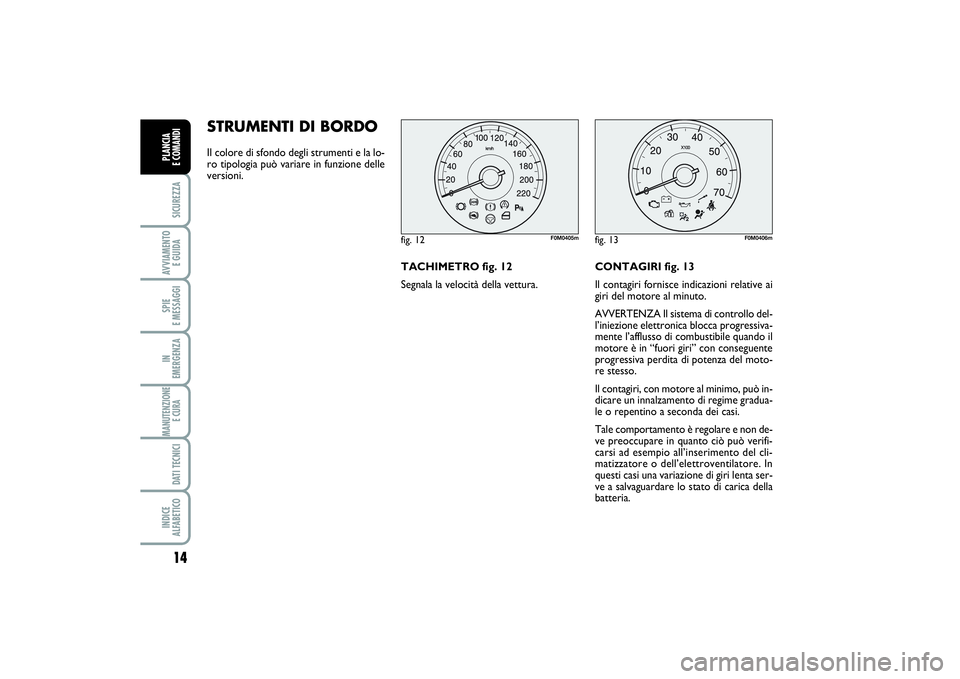

STRUMENTI DI BORDO Il colore di sfondo degli strumenti e la lo-
ro tipologia può variare in funzione delle
versioni.
TACHIMETRO fig. 12
Segnala la velocità della vettura.CONTAGIRI fig. 13
Il contagiri fornisce indicazioni relative ai
giri del motore al minuto.
AVVERTENZA Il sistema di controllo del-
l’iniezione elettronica blocca progressiva-
mente l’afflusso di combustibile quando il
motore è in “fuori giri” con conseguente
progressiva perdita di potenza del moto-
re stesso.
Il contagiri, con motore al minimo, può in-
dicare un innalzamento di regime gradua-
le o repentino a seconda dei casi.
Tale comportamento è regolare e non de-
ve preoccupare in quanto ciò può verifi-
carsi ad esempio all’inserimento del cli-
matizzatore o dell’elettroventilatore. In
questi casi una variazione di giri lenta ser-
ve a salvaguardare lo stato di carica della
batteria.
fig. 12
F0M0405m
fig. 13
F0M0406m
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 14

15
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

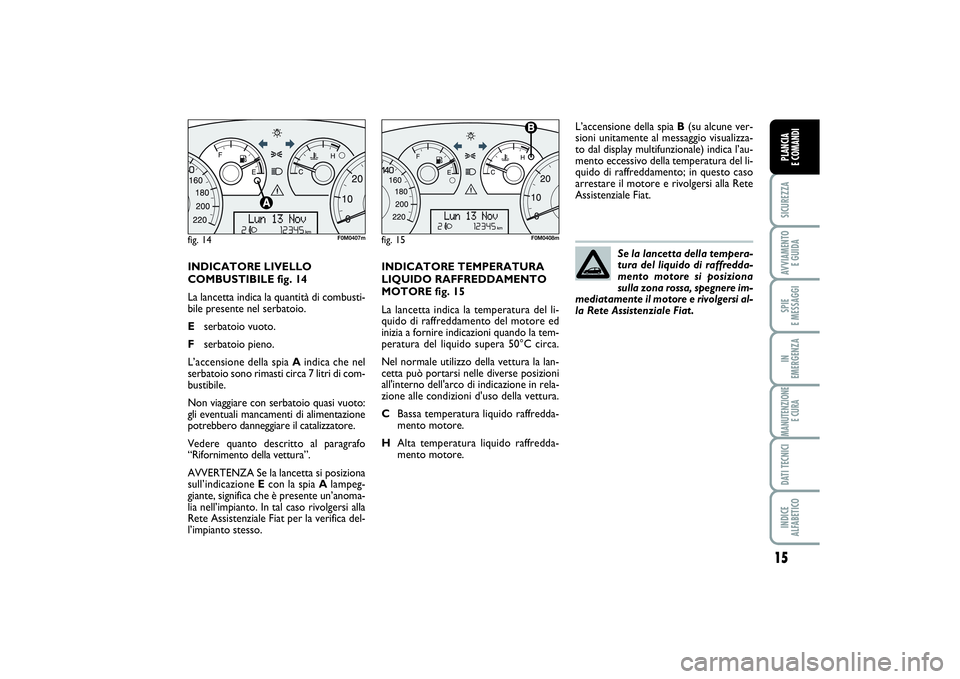

INDICATORE LIVELLO
COMBUSTIBILE fig. 14
La lancetta indica la quantità di combusti-
bile presente nel serbatoio.
Eserbatoio vuoto.
Fserbatoio pieno.
L’accensione della spia Aindica che nel
serbatoio sono rimasti circa 7 litri di com-
bustibile.
Non viaggiare con serbatoio quasi vuoto:
gli eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.
Vedere quanto descritto al paragrafo
“Rifornimento della vettura”.
AVVERTENZA Se la lancetta si posiziona
sull’indicazione Econ la spia Alampeg-
giante, significa che è presente un’anoma-
lia nell’impianto. In tal caso rivolgersi alla
Rete Assistenziale Fiat per la verifica del-
l’impianto stesso.INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE fig. 15
La lancetta indica la temperatura del li-
quido di raffreddamento del motore ed
inizia a fornire indicazioni quando la tem-
peratura del liquido supera 50°C circa.
Nel normale utilizzo della vettura la lan-
cetta può portarsi nelle diverse posizioni
all'interno dell'arco di indicazione in rela-
zione alle condizioni d'uso della vettura.
CBassa temperatura liquido raffredda-
mento motore.
HAlta temperatura liquido raffredda-
mento motore.L’accensione della spia B(su alcune ver-
sioni unitamente al messaggio visualizza-
to dal display multifunzionale) indica l’au-
mento eccessivo della temperatura del li-
quido di raffreddamento; in questo caso
arrestare il motore e rivolgersi alla Rete
Assistenziale Fiat.
Se la lancetta della tempera-
tura del liquido di raffredda-
mento motore si posiziona
sulla zona rossa, spegnere im-
mediatamente il motore e rivolgersi al-
la Rete Assistenziale Fiat.fig. 14
F0M0407m
fig. 15
F0M0408m
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 15

16SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

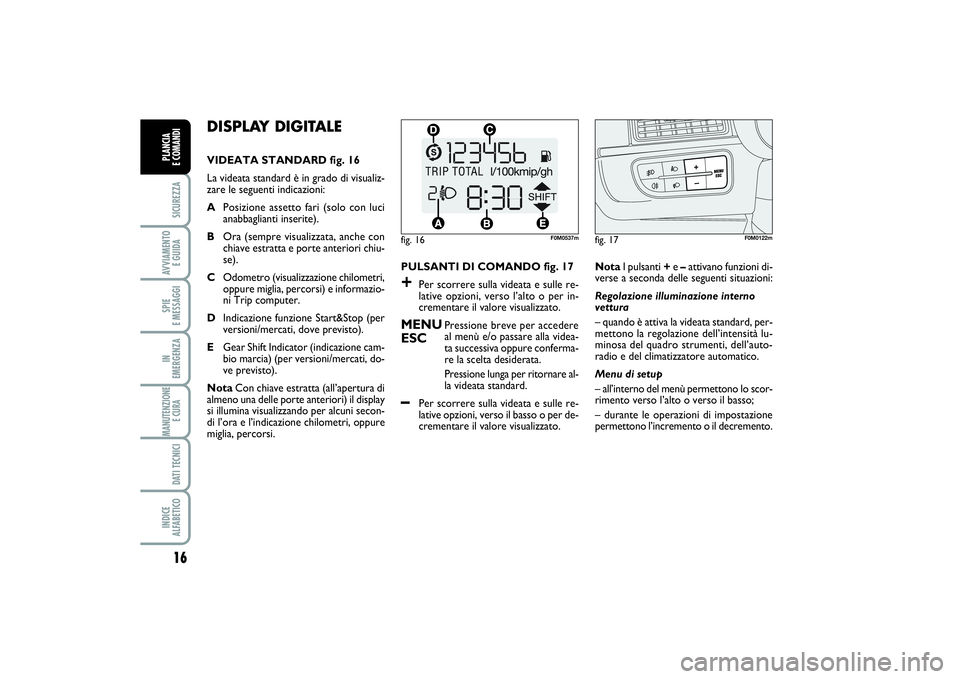

DISPLAY DIGITALE VIDEATA STANDARD fig. 16
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
APosizione assetto fari (solo con luci
anabbaglianti inserite).
BOra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
COdometro (visualizzazione chilometri,
oppure miglia, percorsi) e informazio-
ni Trip computer.
DIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto).
EGear Shift Indicator (indicazione cam-
bio marcia) (per versioni/mercati, do-
ve previsto).
NotaCon chiave estratta (all’apertura di
almeno una delle porte anteriori) il display
si illumina visualizzando per alcuni secon-
di l’ora e l’indicazione chilometri, oppure
miglia, percorsi.PULSANTI DI COMANDO fig. 17
+
Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MENU
Pressione breve per accedere
ESC
al menù e/o passare alla videa-
ta successiva oppure conferma-
re la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
–
Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.NotaI pulsanti +e –attivano funzioni di-
verse a seconda delle seguenti situazioni:
Regolazione illuminazione interno
vettura
– quando è attiva la videata standard, per-
mettono la regolazione dell’intensità lu-
minosa del quadro strumenti, dell’auto-
radio e del climatizzatore automatico.
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.
fig. 16
F0M0537m
fig. 17
F0M0122m
001-032 PUNTO POP 1ed IT 28/08/13 15.05 Pagina 16
