FIAT PUNTO 2014 Manual de Empleo y Cuidado (in Spanish)

37
SEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
fig. 31
F0M0611m

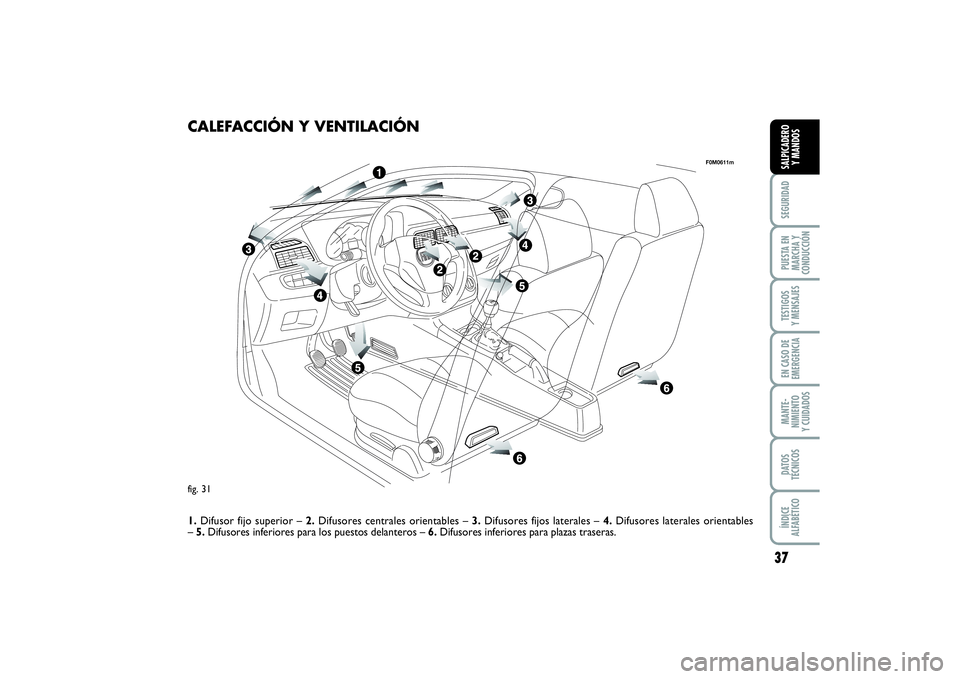

CALEFACCIÓN Y VENTILACIÓN1.Difusor fijo superior – 2.Difusores centrales orientables – 3.Difusores fijos laterales – 4.Difusores laterales orientables
– 5. Difusores inferiores para los puestos delanteros – 6.Difusores inferiores para plazas traseras.
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 37

38SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
MANDOS fig. 34
Mando A para regular la
temperatura del aire
(mezcla de aire caliente y frío)
Sector rojo = aire caliente
Sector azul = aire fríoMando B para activar/regular el
ventilador
p0= ventilador apagado
1-2-3= velocidad de ventilación
4
-
= ventilación a la velocidad máxima
fig. 34
F0M0035m
fig. 32
F0M0033m
fig. 33
F0M0655m

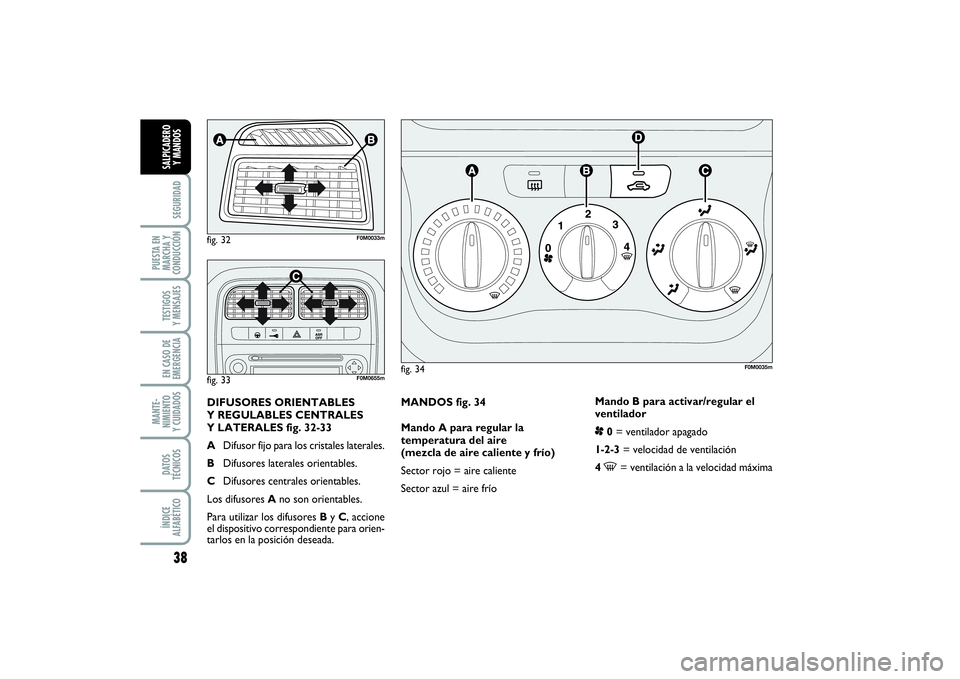

DIFUSORES ORIENTABLES
Y REGULABLES CENTRALES
Y LATERALES fig. 32-33
ADifusor fijo para los cristales laterales.
BDifusores laterales orientables.
CDifusores centrales orientables.
Los difusores Ano son orientables.
Para utilizar los difusores By C, accione
el dispositivo correspondiente para orien-
tarlos en la posición deseada.
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 38

39
SEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

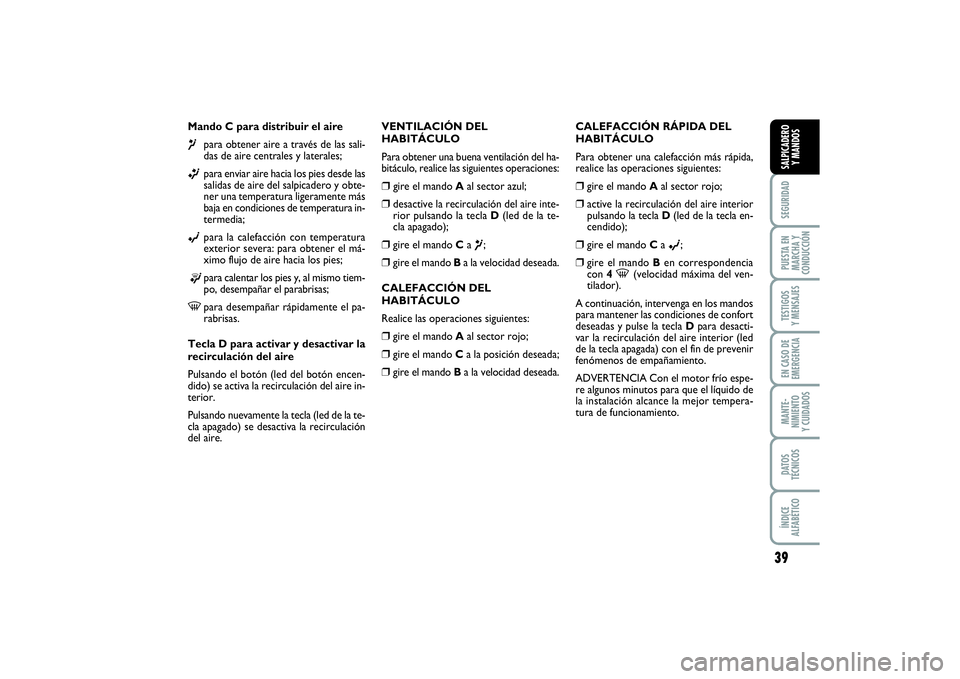

Mando C para distribuir el aire¶
para obtener aire a través de las sali-
das de aire centrales y laterales;
ß
para enviar aire hacia los pies desde las
salidas de aire del salpicadero y obte-
ner una temperatura ligeramente más
baja en condiciones de temperatura in-
termedia;
©
para la calefacción con temperatura
exterior severa: para obtener el má-
ximo flujo de aire hacia los pies;
®
para calentar los pies y, al mismo tiem-
po, desempañar el parabrisas;
-
para desempañar rápidamente el pa-
rabrisas.
Tecla D para activar y desactivar la
recirculación del aire
Pulsando el botón (led del botón encen-
dido) se activa la recirculación del aire in-
terior.
Pulsando nuevamente la tecla (led de la te-
cla apagado) se desactiva la recirculación
del aire.CALEFACCIÓN RÁPIDA DEL
HABITÁCULO
Para obtener una calefacción más rápida,
realice las operaciones siguientes:
❒
gire el mando Aal sector rojo;
❒
active la recirculación del aire interior
pulsando la tecla D(led de la tecla en-
cendido);
❒
gire el mando Ca
©
;
❒
gire el mando Ben correspondencia
con 4
-
(velocidad máxima del ven-
tilador).
A continuación, intervenga en los mandos
para mantener las condiciones de confort
deseadas y pulse la tecla Dpara desacti-
var la recirculación del aire interior (led
de la tecla apagada) con el fin de prevenir
fenómenos de empañamiento.
ADVERTENCIA Con el motor frío espe-
re algunos minutos para que el líquido de
la instalación alcance la mejor tempera-
tura de funcionamiento. VENTILACIÓN DEL
HABITÁCULO
Para obtener una buena ventilación del ha-
bitáculo, realice las siguientes operaciones:
❒
gire el mando Aal sector azul;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D(led de la te-
cla apagado);
❒
gire el mando Ca
¶;
❒
gire el mando Ba la velocidad deseada.
CALEFACCIÓN DEL
HABITÁCULO
Realice las operaciones siguientes:
❒
gire el mando Aal sector rojo;
❒
gire el mando Ca la posición deseada;
❒
gire el mando Ba la velocidad deseada.
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 39

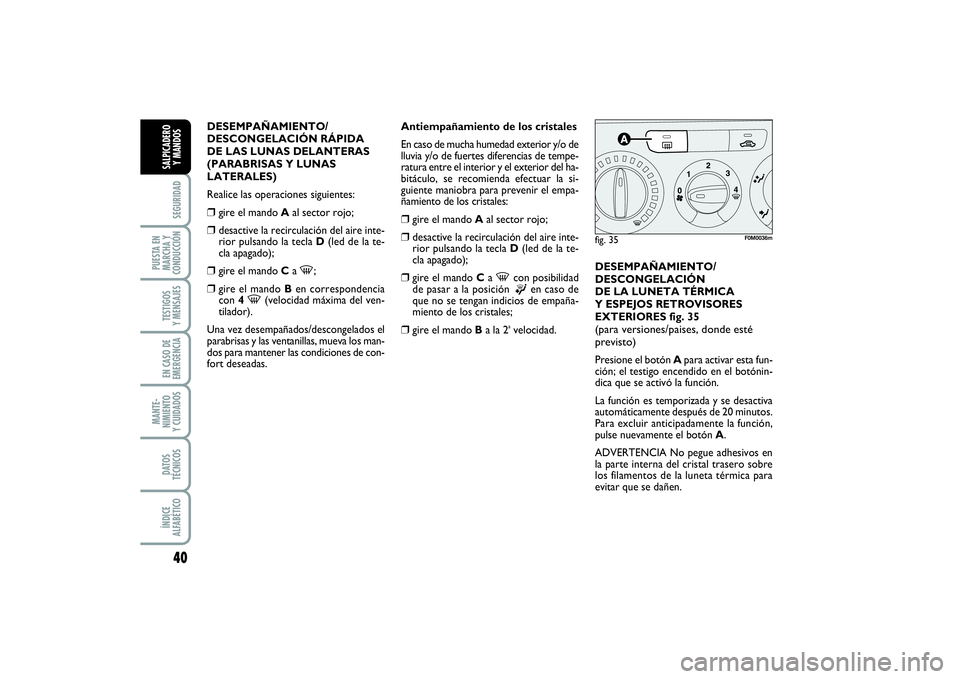

40SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
DESEMPAÑAMIENTO/
DESCONGELACIÓN RÁPIDA
DE LAS LUNAS DELANTERAS
(PARABRISAS Y LUNAS
LATERALES)
Realice las operaciones siguientes:❒
gire el mando Aal sector rojo;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D(led de la te-
cla apagado);
❒
gire el mando Ca
-
;
❒
gire el mando Ben correspondencia
con 4
-
(velocidad máxima del ven-
tilador).
Una vez desempañados/descongelados el
parabrisas y las ventanillas, mueva los man-
dos para mantener las condiciones de con-
fort deseadas.Antiempañamiento de los cristales
En caso de mucha humedad exterior y/o de
lluvia y/o de fuertes diferencias de tempe-
ratura entre el interior y el exterior del ha-
bitáculo, se recomienda efectuar la si-
guiente maniobra para prevenir el empa-
ñamiento de los cristales:
❒
gire el mando Aal sector rojo;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D(led de la te-
cla apagado);
❒
gire el mando Ca
-
con posibilidad
de pasar a la posición ®
en caso de
que no se tengan indicios de empaña-
miento de los cristales;
❒
gire el mando Ba la 2
avelocidad.DESEMPAÑAMIENTO/
DESCONGELACIÓN
DE LA LUNETA TÉRMICA
Y ESPEJOS RETROVISORES
EXTERIORES fig. 35
(para versiones/paises, donde esté
previsto) Presione el botón Apara activar esta fun-
ción; el testigo encendido en el botónin-
dica que se activó la función.
La función es temporizada y se desactiva
automáticamente después de 20 minutos.
Para excluir anticipadamente la función,
pulse nuevamente el botón A.
ADVERTENCIA No pegue adhesivos en
la parte interna del cristal trasero sobre
los filamentos de la luneta térmica para
evitar que se dañen.fig. 35
F0M0036m
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 40

41
SEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

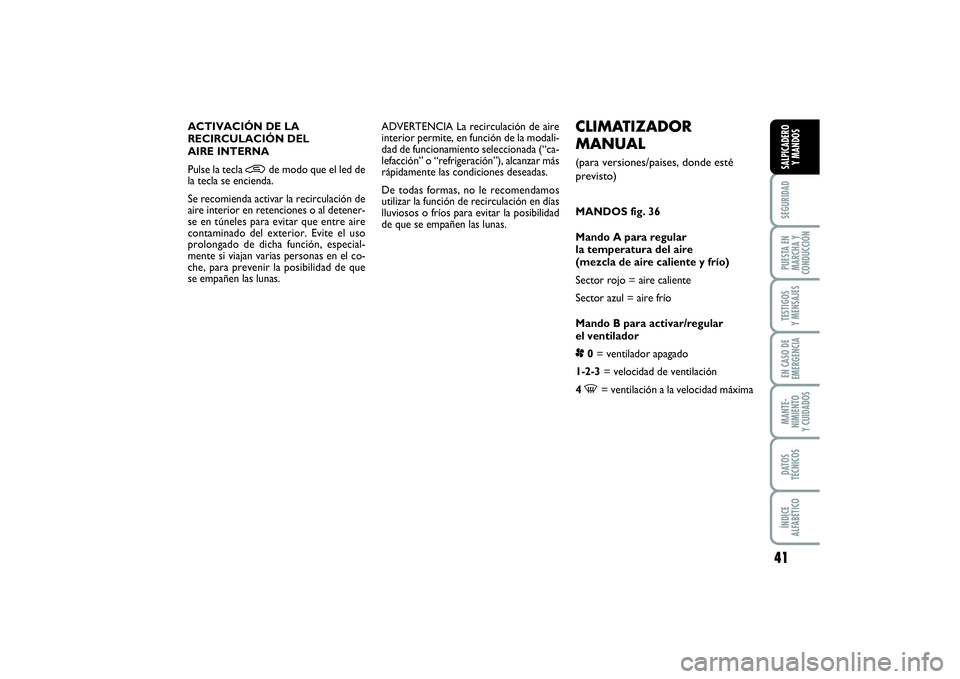

CLIMATIZADOR
MANUAL(para versiones/paises, donde esté
previsto)MANDOS fig. 36
Mando A para regular
la temperatura del aire
(mezcla de aire caliente y frío)
Sector rojo = aire caliente
Sector azul = aire frío
Mando B para activar/regular
el ventilador
p0= ventilador apagado
1-2-3= velocidad de ventilación
4 -
= ventilación a la velocidad máxima ACTIVACIÓN DE LA
RECIRCULACIÓN DEL
AIRE INTERNA
Pulse la tecla
•
de modo que el led de
la tecla se encienda.
Se recomienda activar la recirculación de
aire interior en retenciones o al detener-
se en túneles para evitar que entre aire
contaminado del exterior. Evite el uso
prolongado de dicha función, especial-
mente si viajan varias personas en el co-
che, para prevenir la posibilidad de que
se empañen las lunas.ADVERTENCIA La recirculación de aire
interior permite, en función de la modali-
dad de funcionamiento seleccionada (“ca-
lefacción” o “refrigeración”), alcanzar más
rápidamente las condiciones deseadas.
De todas formas, no le recomendamos
utilizar la función de recirculación en días
lluviosos o fríos para evitar la posibilidad
de que se empañen las lunas.
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 41

42SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

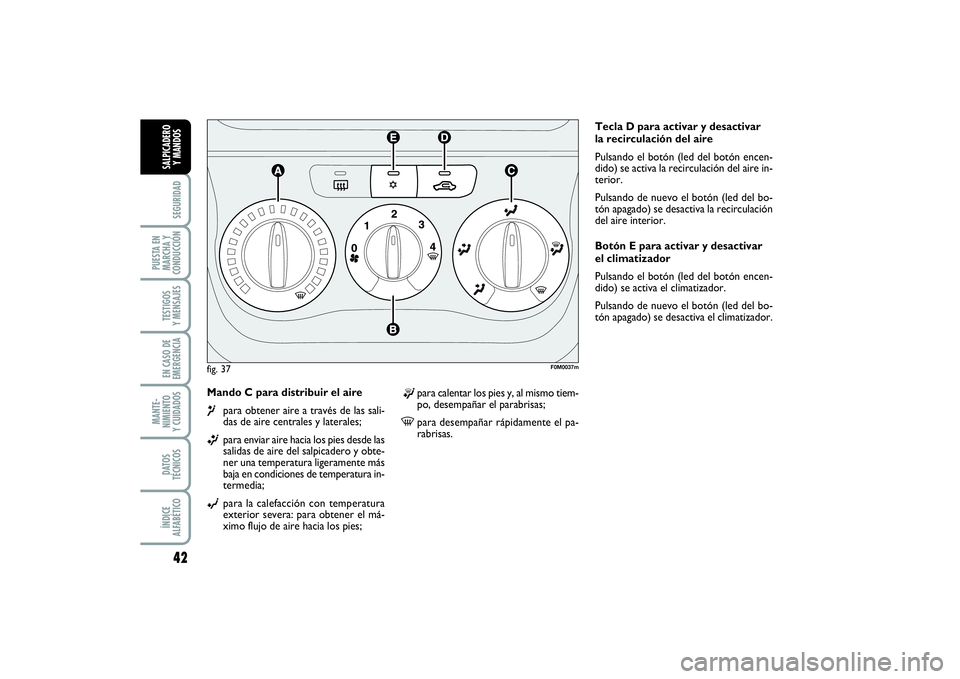

Mando C para distribuir el aire ¶
para obtener aire a través de las sali-
das de aire centrales y laterales;
ß
para enviar aire hacia los pies desde las
salidas de aire del salpicadero y obte-
ner una temperatura ligeramente más
baja en condiciones de temperatura in-
termedia;
©
para la calefacción con temperatura
exterior severa: para obtener el má-
ximo flujo de aire hacia los pies;Tecla D para activar y desactivar
la recirculación del aire
Pulsando el botón (led del botón encen-
dido) se activa la recirculación del aire in-
terior.
Pulsando de nuevo el botón (led del bo-
tón apagado) se desactiva la recirculación
del aire interior.
Botón E para activar y desactivar
el climatizador
Pulsando el botón (led del botón encen-
dido) se activa el climatizador.
Pulsando de nuevo el botón (led del bo-
tón apagado) se desactiva el climatizador.
fig. 37
F0M0037m
®
para calentar los pies y, al mismo tiem-
po, desempañar el parabrisas;
-
para desempañar rápidamente el pa-
rabrisas.
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 42

43
SEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
VENTILACIÓN DEL
HABITÁCULO
Para obtener una buena ventilación del ha-
bitáculo, realice las siguientes operaciones:❒
gire el mando Aal sector azul;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D(led de la te-
cla apagado);
❒
gire el mando Ca
¶;
❒
gire el mando Ba la velocidad deseada.CLIMATIZACIÓN (refrigeración)
Para obtener una refrigeración más rápi-
da, realice las siguientes operaciones:
❒
gire el mando Aal sector azul;
❒
active la recirculación del aire interior
pulsando la tecla D(led de la tecla en-
cendido);
❒
gire el mando Ca
¶;
❒
active el climatizador pulsando el botón
E; el led del botón Ese enciende;
❒
gire el mando Ba 4
-
(velocidad má-
xima del ventilador).Regulación del aire acondicionado
❒
gire el mando Ahacia la derecha para
disminuir la temperatura;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D(led de la te-
cla apagado);
❒
gire el mando Bpara disminuir la ve-
locidad del ventilador.
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 43

44SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

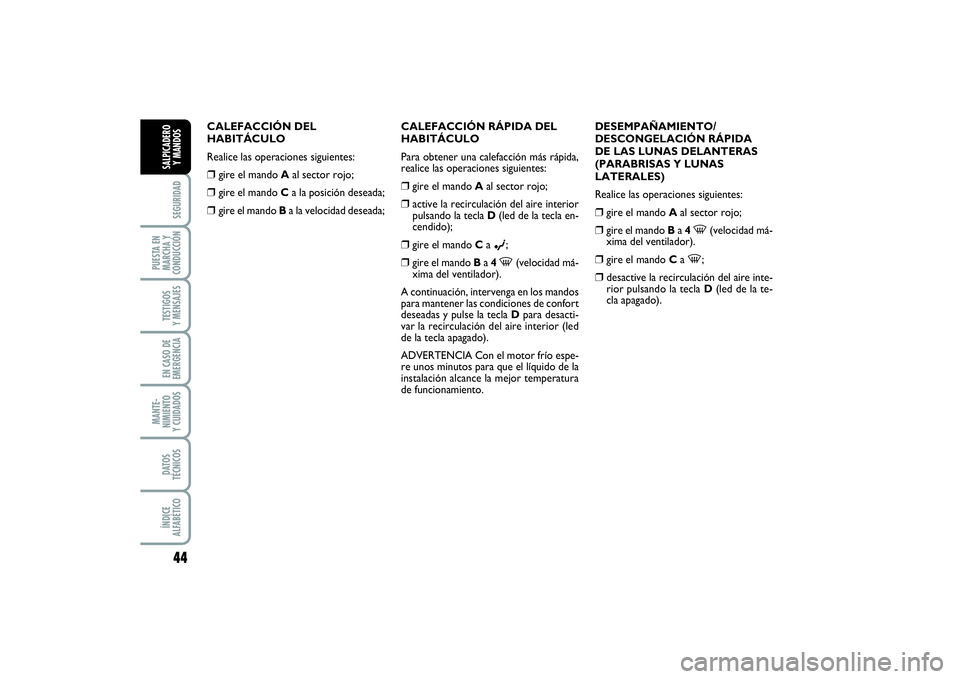

CALEFACCIÓN DEL
HABITÁCULO
Realice las operaciones siguientes:❒
gire el mando Aal sector rojo;
❒
gire el mando Ca la posición deseada;
❒
gire el mando Ba la velocidad deseada;CALEFACCIÓN RÁPIDA DEL
HABITÁCULO
Para obtener una calefacción más rápida,
realice las operaciones siguientes:
❒
gire el mando Aal sector rojo;
❒
active la recirculación del aire interior
pulsando la tecla D(led de la tecla en-
cendido);
❒
gire el mando Ca
©
;
❒
gire el mando Ba 4
-
(velocidad má-
xima del ventilador).
A continuación, intervenga en los mandos
para mantener las condiciones de confort
deseadas y pulse la tecla Dpara desacti-
var la recirculación del aire interior (led
de la tecla apagado).
ADVERTENCIA Con el motor frío espe-
re unos minutos para que el líquido de la
instalación alcance la mejor temperatura
de funcionamiento.DESEMPAÑAMIENTO/
DESCONGELACIÓN RÁPIDA
DE LAS LUNAS DELANTERAS
(PARABRISAS Y LUNAS
LATERALES)
Realice las operaciones siguientes:
❒
gire el mando Aal sector rojo;
❒
gire el mando Ba 4
-
(velocidad má-
xima del ventilador).
❒
gire el mando Ca
-
;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D(led de la te-
cla apagado).
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 44

45
SEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

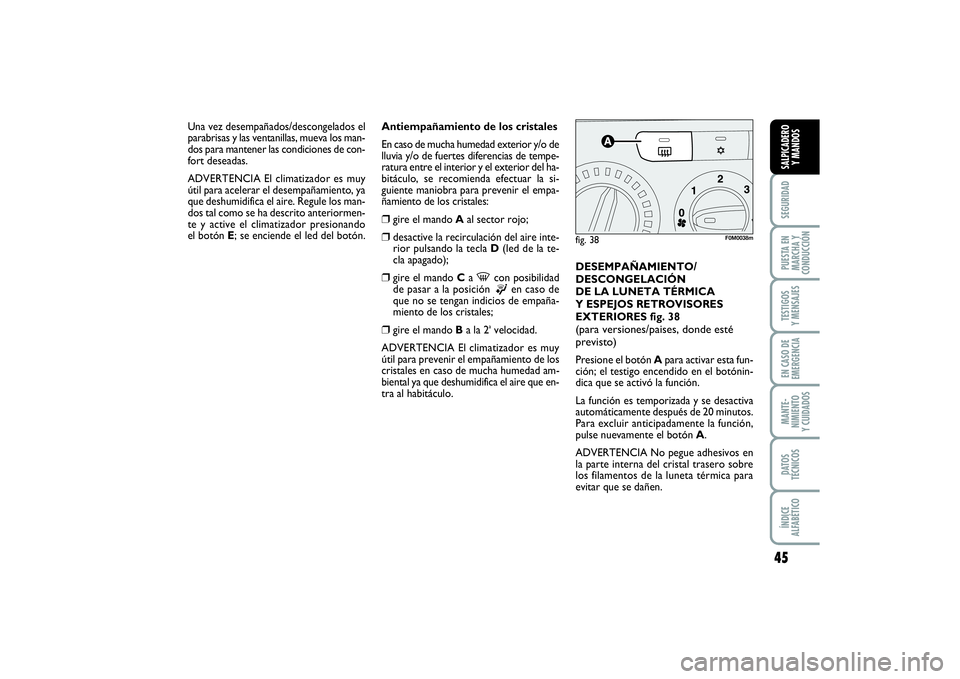

Antiempañamiento de los cristales
En caso de mucha humedad exterior y/o de
lluvia y/o de fuertes diferencias de tempe-
ratura entre el interior y el exterior del ha-
bitáculo, se recomienda efectuar la si-
guiente maniobra para prevenir el empa-
ñamiento de los cristales:❒
gire el mando Aal sector rojo;
❒
desactive la recirculación del aire inte-
rior pulsando la tecla D(led de la te-
cla apagado);
❒
gire el mando Ca
-
con posibilidad
de pasar a la posición ®
en caso de
que no se tengan indicios de empaña-
miento de los cristales;
❒
gire el mando Ba la 2
avelocidad.
ADVERTENCIA El climatizador es muy
útil para prevenir el empañamiento de los
cristales en caso de mucha humedad am-
biental ya que deshumidifica el aire que en-
tra al habitáculo.DESEMPAÑAMIENTO/
DESCONGELACIÓN
DE LA LUNETA TÉRMICA
Y ESPEJOS RETROVISORES
EXTERIORES fig. 38
(para versiones/paises, donde esté
previsto)Presione el botón Apara activar esta fun-
ción; el testigo encendido en el botónin-
dica que se activó la función.
La función es temporizada y se desactiva
automáticamente después de 20 minutos.
Para excluir anticipadamente la función,
pulse nuevamente el botón A.
ADVERTENCIA No pegue adhesivos en
la parte interna del cristal trasero sobre
los filamentos de la luneta térmica para
evitar que se dañen.fig. 38
F0M0038m
Una vez desempañados/descongelados el
parabrisas y las ventanillas, mueva los man-
dos para mantener las condiciones de con-
fort deseadas.
ADVERTENCIA El climatizador es muy
útil para acelerar el desempañamiento, ya
que deshumidifica el aire. Regule los man-
dos tal como se ha descrito anteriormen-
te y active el climatizador presionando
el botón E; se enciende el led del botón.
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 45

46SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIAMANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

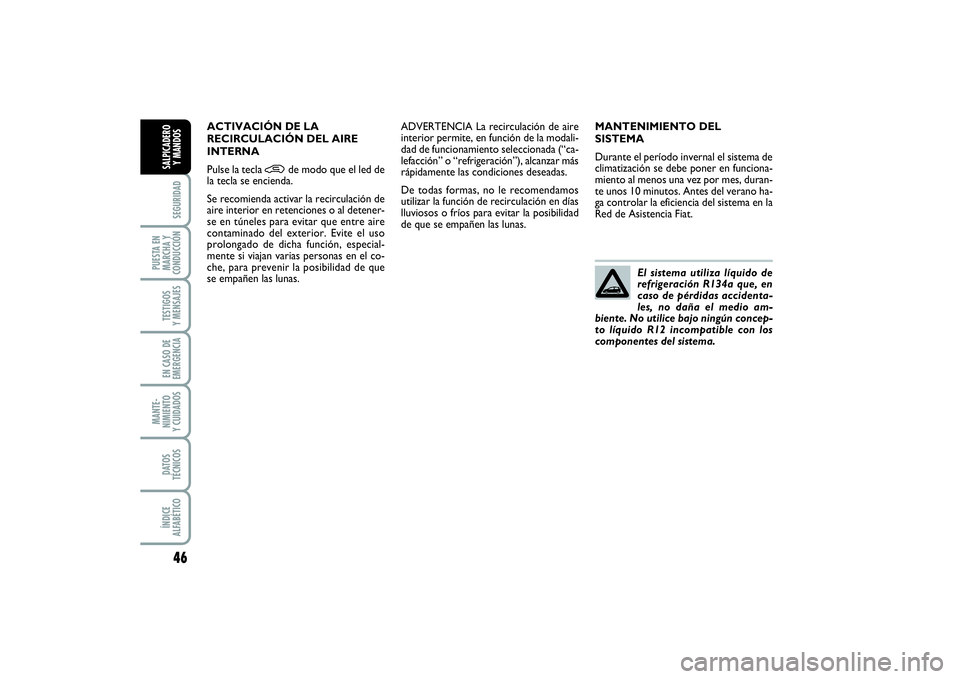

MANTENIMIENTO DEL
SISTEMA
Durante el período invernal el sistema de
climatización se debe poner en funciona-
miento al menos una vez por mes, duran-
te unos 10 minutos. Antes del verano ha-
ga controlar la eficiencia del sistema en la
Red de Asistencia Fiat.
El sistema utiliza líquido de
refrigeración R134a que, en
caso de pérdidas accidenta-
les, no daña el medio am-
biente. No utilice bajo ningún concep-
to líquido R12 incompatible con los
componentes del sistema.
ADVERTENCIA La recirculación de aire
interior permite, en función de la modali-
dad de funcionamiento seleccionada (“ca-
lefacción” o “refrigeración”), alcanzar más
rápidamente las condiciones deseadas.
De todas formas, no le recomendamos
utilizar la función de recirculación en días
lluviosos o fríos para evitar la posibilidad
de que se empañen las lunas. ACTIVACIÓN DE LA
RECIRCULACIÓN DEL AIRE
INTERNA
Pulse la tecla
•
de modo que el led de
la tecla se encienda.
Se recomienda activar la recirculación de
aire interior en retenciones o al detener-
se en túneles para evitar que entre aire
contaminado del exterior. Evite el uso
prolongado de dicha función, especial-
mente si viajan varias personas en el co-
che, para prevenir la posibilidad de que
se empañen las lunas.
033-069 PUNTO POP 1ed ES 30/08/13 09.57 Pagina 46
