FIAT PUNTO 2015 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2015, Model line: PUNTO, Model: FIAT PUNTO 2015Pages: 215, PDF Dimensioni: 9.01 MB
Page 41 of 215
37
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

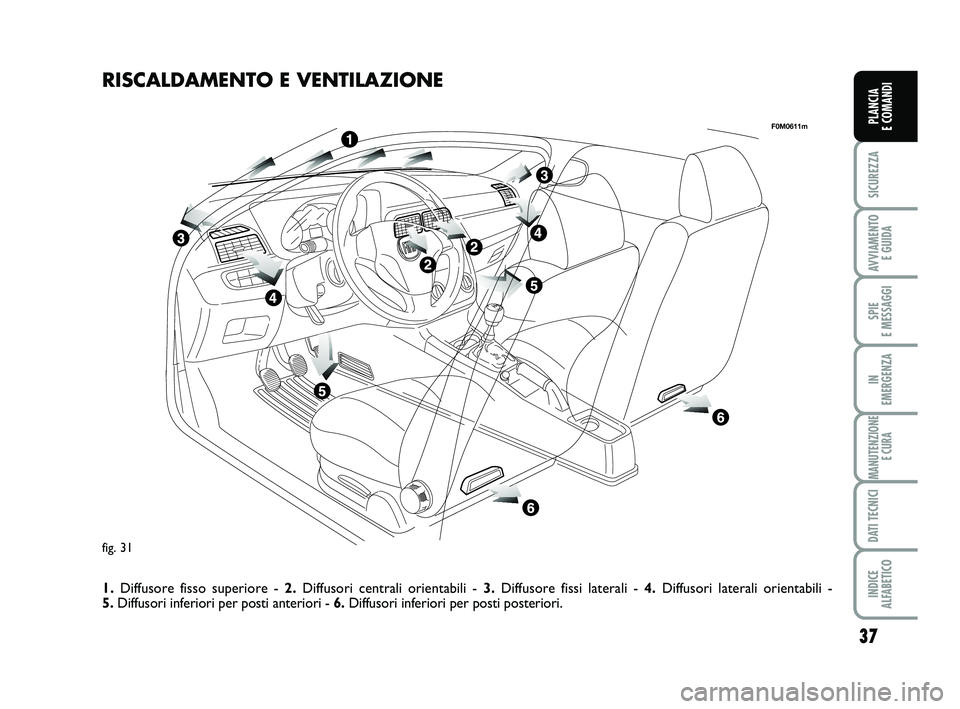

fig. 31
F0M0611m
RISCALDAMENTO E VENTILAZIONE
1. Diffusore fisso superiore - 2. Diffusori centrali orientabili - 3.Diffusore fissi laterali - 4. Diffusori laterali orientabili -
5. Diffusori inferiori per posti anteriori - 6.Diffusori inferiori per posti posteriori.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 37

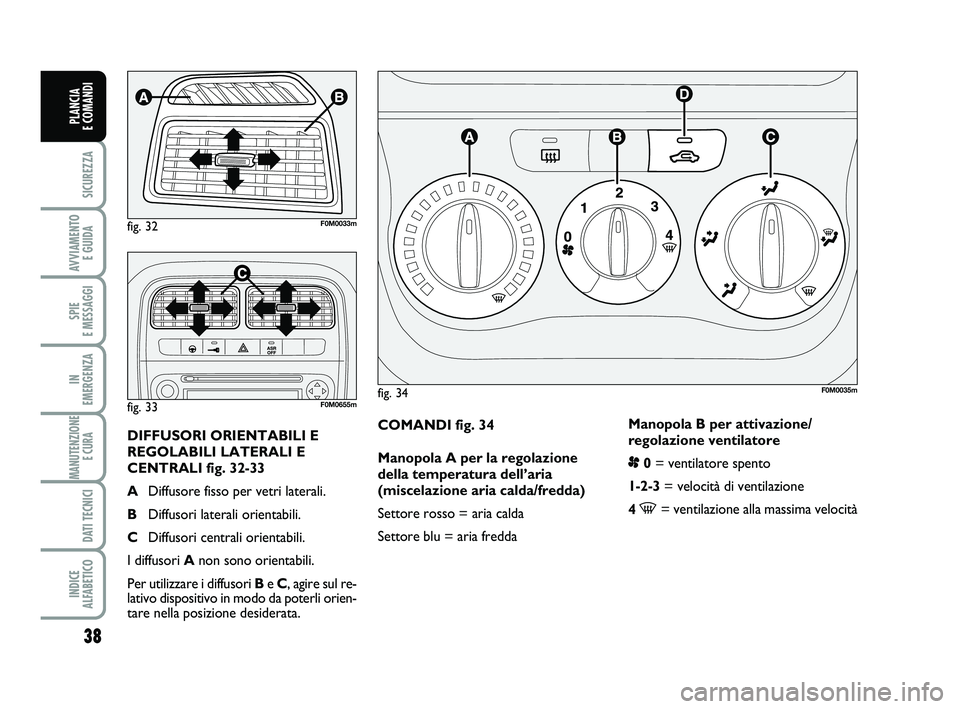

Page 42 of 215
38
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
COMANDI fig. 34
Manopola A per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda Manopola B per attivazione/
regolazione ventilatore
p
0= ventilatore spento
1-2-3 = velocità di ventilazione
4
-= ventilazione alla massima velocità
fig. 34F0M0035m
fig. 32F0M0033m
fig. 33F0M0655m
DIFFUSORI ORIENTABILI E
REGOLABILI LATERALI E
CENTRALI fig. 32-33
A Diffusore fisso per vetri laterali.
B Diffusori laterali orientabili.
C Diffusori centrali orientabili.
I diffusori A non sono orientabili.
Per utilizzare i diffusori B e C , agire sul re-
lativo dispositivo in modo da poterli orien-
tare nella posizione desiderata.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 38
Page 43 of 215
39
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

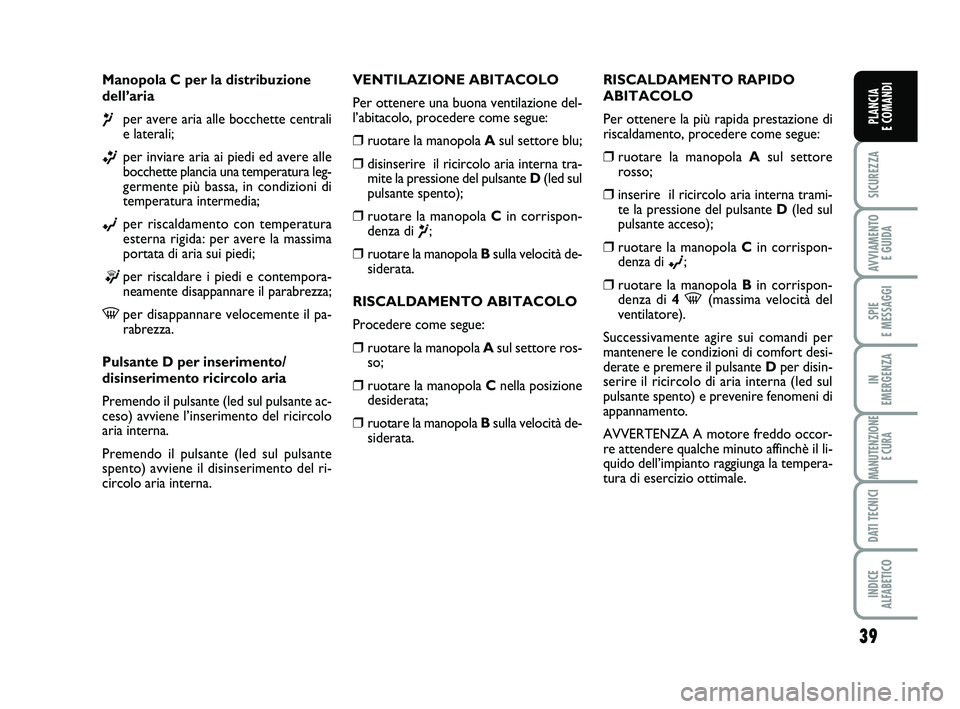

Manopola C per la distribuzione
dell’aria
¶per avere aria alle bocchette centrali
e laterali;
ßper inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
©per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;
®per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-per disappannare velocemente il pa-
rabrezza.
Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante (led sul pulsante ac-
ceso) avviene l’inserimento del ricircolo
aria interna.
Premendo il pulsante (led sul pulsante
spento) avviene il disinserimento del ri-
circolo aria interna. RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:
❒ruotare la manopola
Asul settore
rosso;
❒inserire il ricircolo aria interna trami- te la pressione del pulsante D(led sul
pulsante acceso);
❒ruotare la manopola C in corrispon-
denza di
©;
❒ruotare la manopola B in corrispon-
denza di 4 -(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna (led sul
pulsante spento) e prevenire fenomeni di
appannamento.
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinchè il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale.
VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒ruotare la manopola
Asul settore blu;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒ruotare la manopola C in corrispon-
denza di
¶;
❒ruotare la manopola B sulla velocità de-
siderata.
RISCALDAMENTO ABITACOLO
Procedere come segue:
❒ruotare la manopola A sul settore ros-
so;
❒ruotare la manopola Cnella posizione
desiderata;
❒ruotare la manopola B sulla velocità de-
siderata.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 39

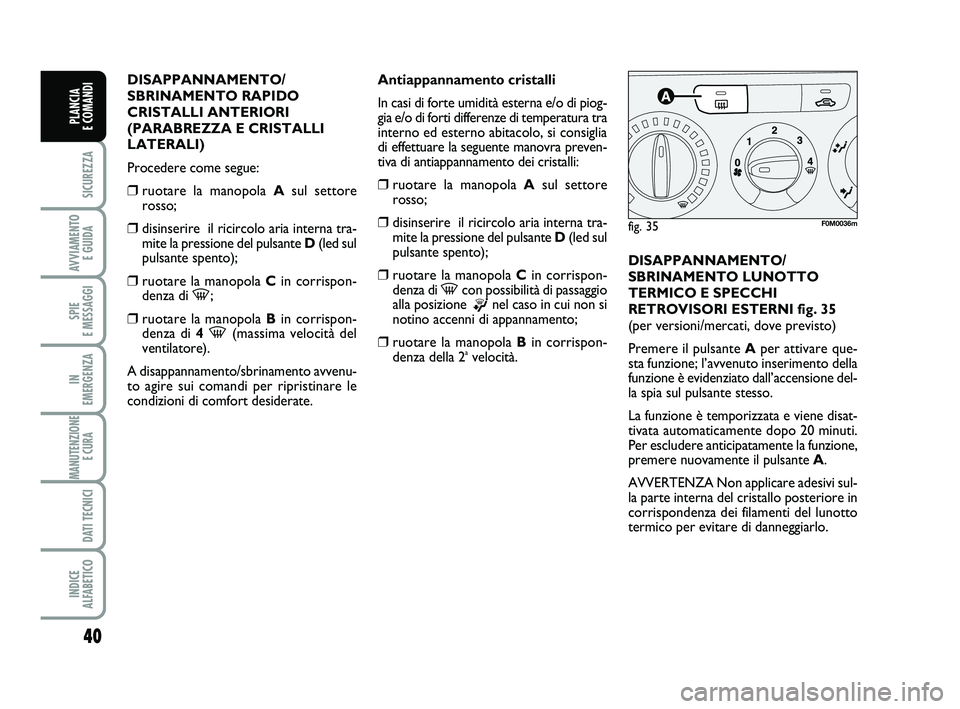

Page 44 of 215
40
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la manopola Asul settore
rosso;
❒disinserire il ricircolo aria interna tra- mite la pressione del pulsante D(led sul
pulsante spento);
❒ruotare la manopola C in corrispon-
denza di -;
❒ruotare la manopola B in corrispon-
denza di 4 -(massima velocità del
ventilatore).

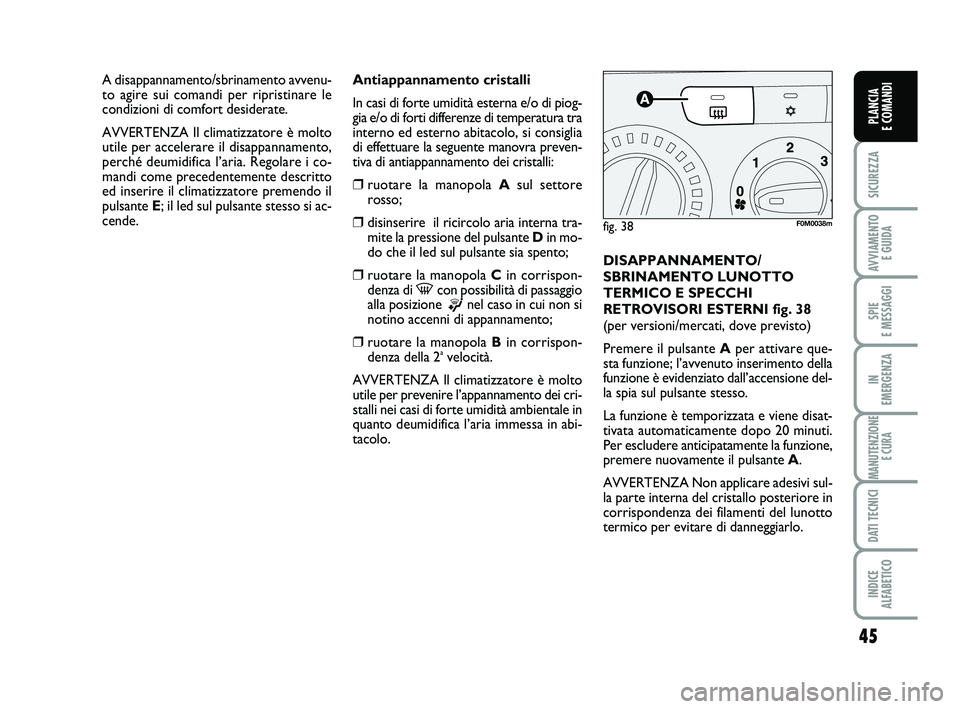

A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate. Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:
❒ruotare la manopola
Asul settore
rosso;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒ruotare la manopola C in corrispon-
denza di -con possibilità di passaggio
alla posizione
®nel caso in cui non si
notino accenni di appannamento;
❒ruotare la manopola B in corrispon-
denza della 2avelocità. DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI fig. 35
(per versioni/mercati, dove previsto)
Premere il pulsante A
per attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 35F0M0036m
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 40
Page 45 of 215
41
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

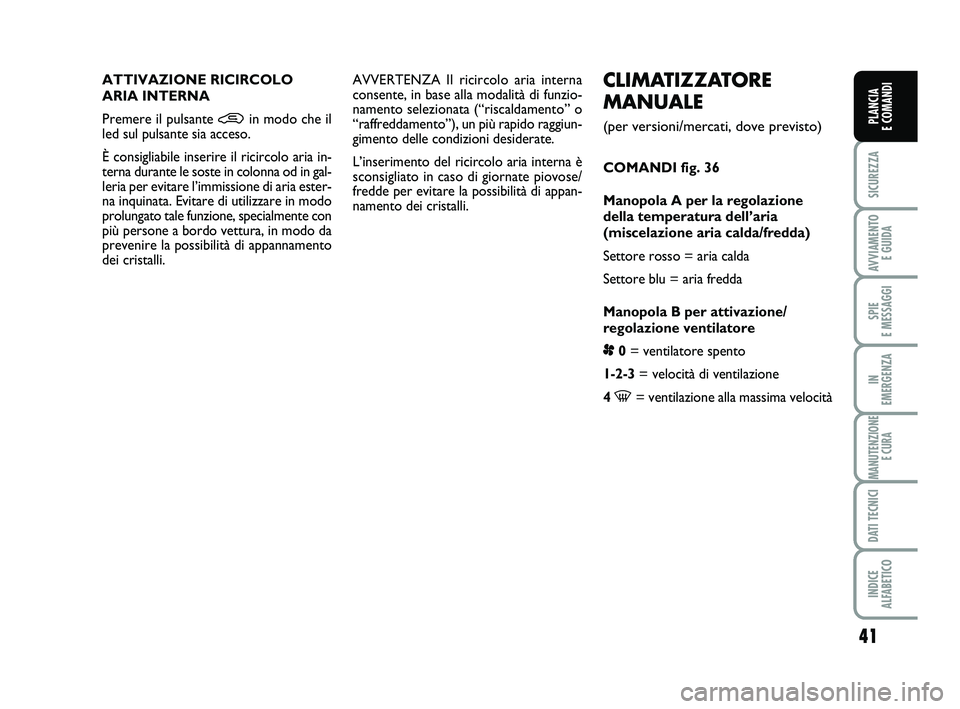

CLIMATIZZATORE
MANUALE
(per versioni/mercati, dove previsto)
COMANDI fig. 36
Manopola A per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda
Manopola B per attivazione/
regolazione ventilatore
p 0= ventilatore spento
1-2-3 = velocità di ventilazione
4
-= ventilazione alla massima velocità
ATTIVAZIONE RICIRCOLO
ARIA INTERNA
Premere il pulsante
•in modo che il
led sul pulsante sia acceso.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo vettura, in modo da
prevenire la possibilità di appannamento
dei cristalli. AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 41
Page 46 of 215
42
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

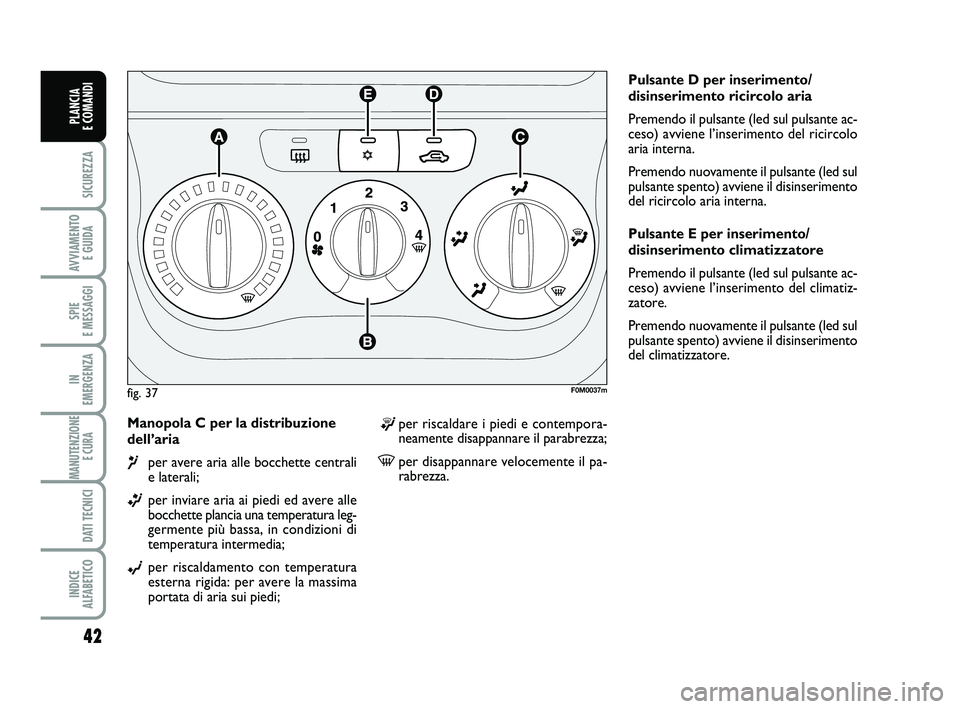

Manopola C per la distribuzione
dell’aria
¶per avere aria alle bocchette centrali
e laterali;
ßper inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
©per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi; Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante (led sul pulsante ac-
ceso) avviene l’inserimento del ricircolo
aria interna.
Premendo nuovamente il pulsante (led sul
pulsante spento) avviene il disinserimento
del ricircolo aria interna.
Pulsante E per inserimento/
disinserimento climatizzatore
Premendo il pulsante (led sul pulsante ac-
ceso) avviene l’inserimento del climatiz-
zatore.
Premendo nuovamente il pulsante (led sul
pulsante spento) avviene il disinserimento
del climatizzatore.
fig. 37F0M0037m
®per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-per disappannare velocemente il pa-
rabrezza.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 42
Page 47 of 215
43
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

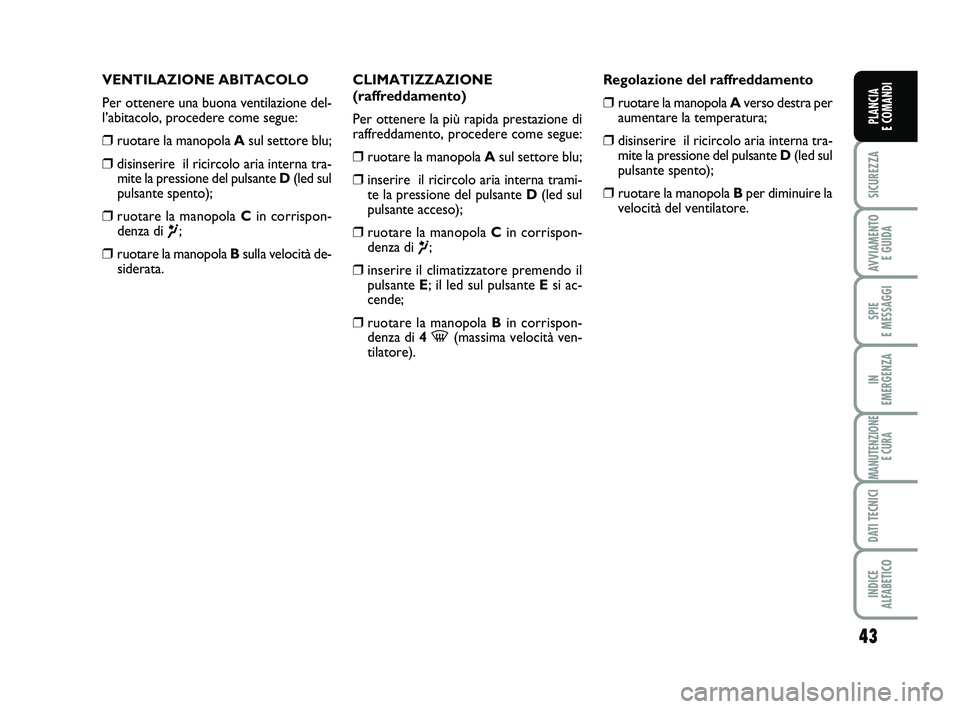

VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒ruotare la manopola Asul settore blu;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒ruotare la manopola C in corrispon-
denza di
¶;
❒ruotare la manopola B sulla velocità de-
siderata. CLIMATIZZAZIONE
(raffreddamento)
Per ottenere la più rapida prestazione di
raffreddamento, procedere come segue:
❒ruotare la manopola
Asul settore blu;
❒inserire il ricircolo aria interna trami-
te la pressione del pulsante D(led sul
pulsante acceso);
❒ruotare la manopola C in corrispon-
denza di
¶;
❒inserire il climatizzatore premendo il
pulsante E; il led sul pulsante E si ac-
cende;
❒ruotare la manopola B in corrispon-
denza di 4-(massima velocità ven-
tilatore). Regolazione del raffreddamento
❒ruotare la manopola A
verso destra per
aumentare la temperatura;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(led sul
pulsante spento);
❒ruotare la manopola B per diminuire la
velocità del ventilatore.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 43
Page 48 of 215
44
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

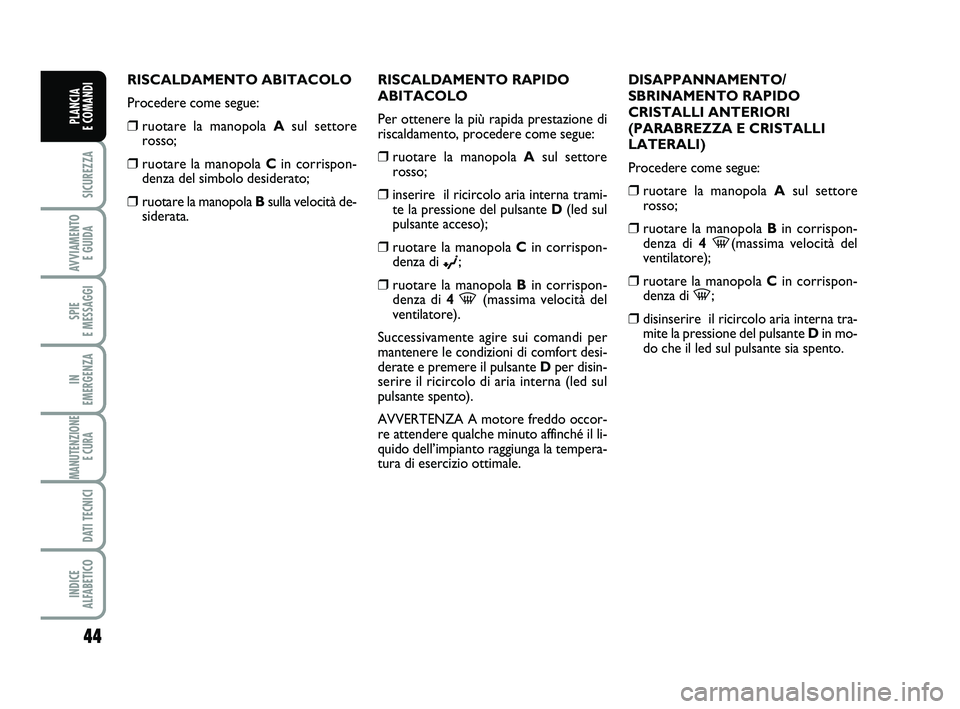

RISCALDAMENTO ABITACOLO
Procedere come segue:
❒ruotare la manopola Asul settore
rosso;
❒ruotare la manopola Cin corrispon-
denza del simbolo desiderato;
❒ruotare la manopola B sulla velocità de-
siderata. RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:
❒ruotare la manopola
Asul settore
rosso;
❒inserire il ricircolo aria interna trami- te la pressione del pulsante D(led sul
pulsante acceso);
❒ruotare la manopola C in corrispon-
denza di
©;
❒ruotare la manopola B in corrispon-
denza di 4-(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna (led sul
pulsante spento).
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinché il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale. DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la manopola
Asul settore
rosso;
❒ruotare la manopola B in corrispon-
denza di 4-(massima velocità del
ventilatore);
❒ruotare la manopola C in corrispon-
denza di -;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante Din mo-
do che il led sul pulsante sia spento.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 44
Page 49 of 215
45
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:
❒ruotare la manopola Asul settore
rosso;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante Din mo-
do che il led sul pulsante sia spento;
❒ruotare la manopola C in corrispon-
denza di -con possibilità di passaggio
alla posizione
®nel caso in cui non si
notino accenni di appannamento;
❒ruotare la manopola B in corrispon-
denza della 2avelocità.
AVVERTENZA Il climatizzatore è molto
utile per prevenire l’appannamento dei cri-
stalli nei casi di forte umidità ambientale in
quanto deumidifica l’aria immessa in abi-
tacolo. DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI fig. 38
(per versioni/mercati, dove previsto)
Premere il pulsante A
per attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 38F0M0038m
A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate.
AVVERTENZA Il climatizzatore è molto
utile per accelerare il disappannamento,
perché deumidifica l’aria. Regolare i co-
mandi come precedentemente descritto
ed inserire il climatizzatore premendo il
pulsante E; il led sul pulsante stesso si ac-
cende.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 45
Page 50 of 215
46
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

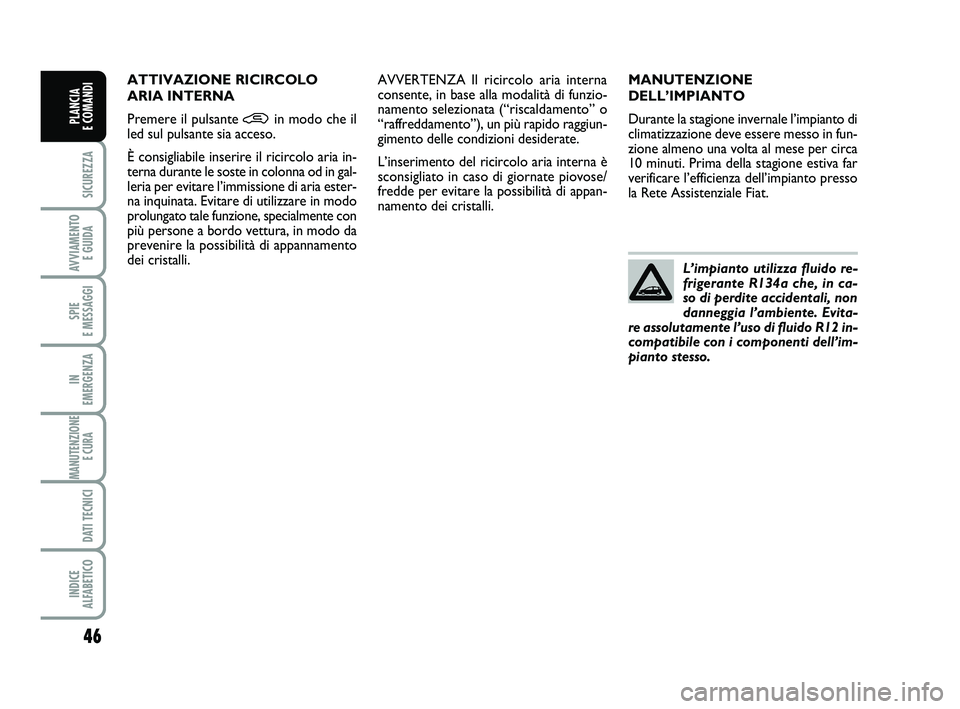

MANUTENZIONE
DELL’IMPIANTO
Durante la stagione invernale l’impianto di
climatizzazione deve essere messo in fun-
zione almeno una volta al mese per circa
10 minuti. Prima della stagione estiva far
verificare l’efficienza dell’impianto presso
la Rete Assistenziale Fiat.
L’impianto utilizza fluido re-
frigerante R134a che, in ca-
so di perdite accidentali, non
danneggia l’ambiente. Evita-
re assolutamente l’uso di fluido R12 in-
compatibile con i componenti dell’im-
pianto stesso.AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli.
ATTIVAZIONE RICIRCOLO
ARIA INTERNA
Premere il pulsante
•in modo che il
led sul pulsante sia acceso.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo vettura, in modo da
prevenire la possibilità di appannamento
dei cristalli.
033-069 PUNTO POP 1ed IT 28/08/13 15.06 Pagina 46
