FIAT PUNTO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

147
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

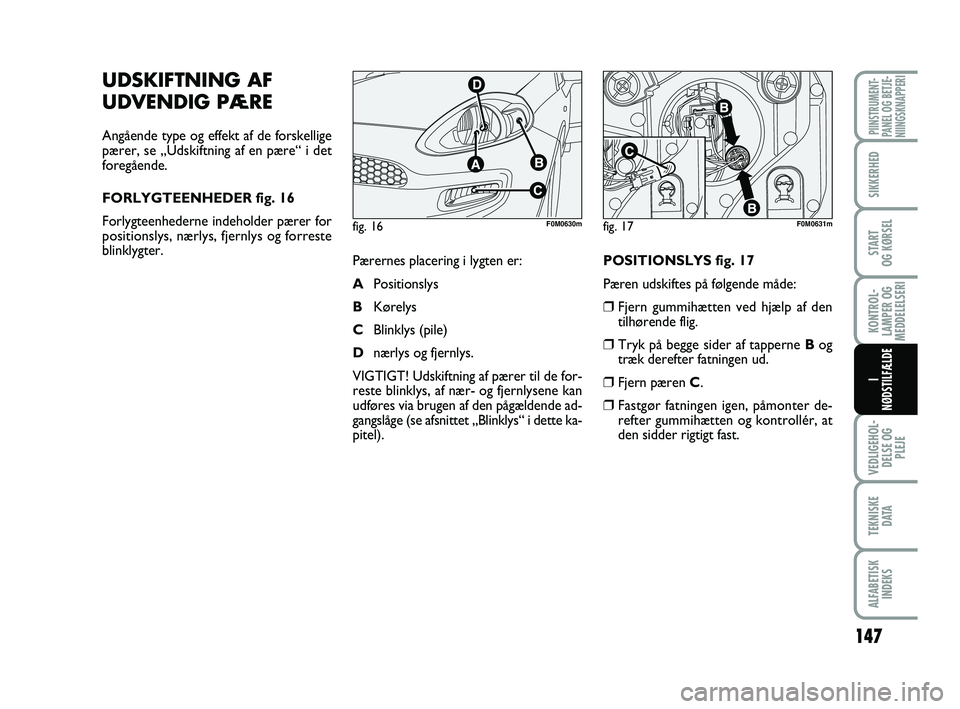

UDSKIFTNING AF
UDVENDIG PÆRE
Angående type og effekt af de forskellige
pærer, se „Udskiftning af en pære“ i det
foregående.
FORLYGTEENHEDER fig. 16
Forlygteenhederne indeholder pærer for
positionslys, nærlys, fjernlys og forreste
blinklygter. Pærernes placering i lygten er:
APositionslys
B Kørelys
C Blinklys (pile)
D nærlys og fjernlys.
VIGTIGT! Udskiftning af pærer til de for-
reste blinklys, af nær- og fjernlysene kan
udføres via brugen af den pågældende ad-
gangslåge (se afsnittet „Blinklys“ i dette ka-
pitel). POSITIONSLYS fig. 17
Pæren udskiftes på følgende måde:
❒Fjern gummihætten ved hjælp af den
tilhørende flig.
❒Tryk på begge sider af tapperne
Bog
træk derefter fatningen ud.
❒Fjern pæren C.
❒Fastgør fatningen igen, påmonter de-
refter gummihætten og kontrollér, at
den sidder rigtigt fast.
fig. 16F0M0630mfig. 17F0M0631m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 147

148
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

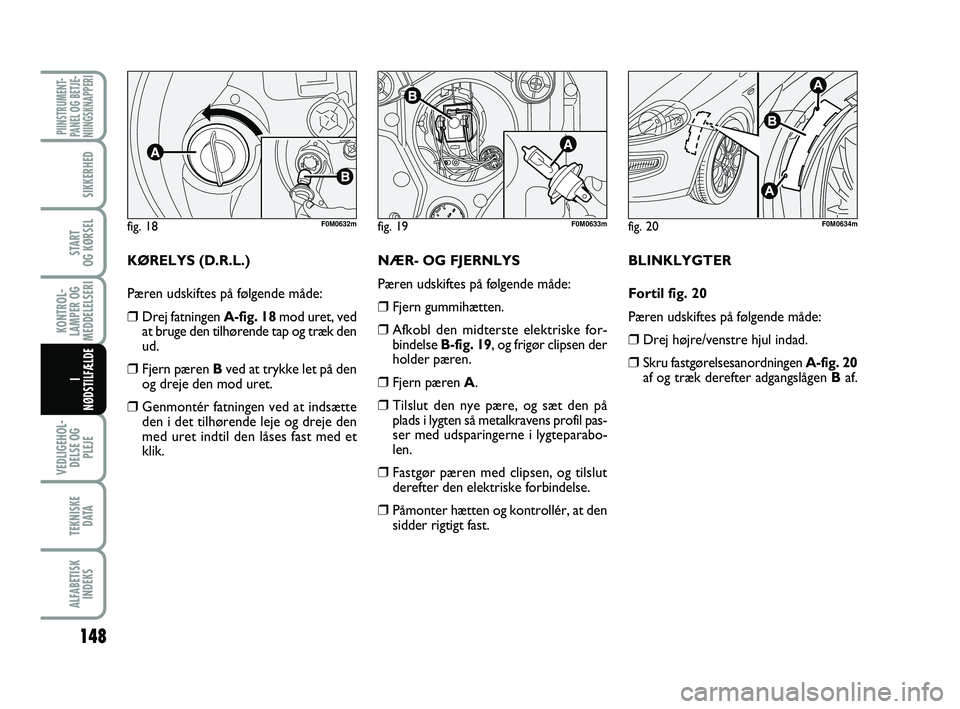

KØRELYS (D.R.L.)
Pæren udskiftes på følgende måde:
❒Drej fatningen A-fig. 18 mod uret, ved
at bruge den tilhørende tap og træk den
ud.
❒Fjern pæren B ved at trykke let på den
og dreje den mod uret.
❒Genmontér fatningen ved at indsætte
den i det tilhørende leje og dreje den
med uret indtil den låses fast med et
klik. NÆR- OG FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern gummihætten.
❒Afkobl den midterste elektriske for-
bindelse
B-fig. 19, og frigør clipsen der
holder pæren.
❒Fjern pæren A .
❒Tilslut den nye pære, og sæt den på
plads i lygten så metalkravens profil pas-
ser med udsparingerne i lygteparabo-
len.
❒Fastgør pæren med clipsen, og tilslut
derefter den elektriske forbindelse.
❒Påmonter hætten og kontrollér, at den
sidder rigtigt fast. BLINKLYGTER
Fortil fig. 20
Pæren udskiftes på følgende måde:
❒Drej højre/venstre hjul indad.
❒Skru fastgørelsesanordningen
A-fig. 20
af og træk derefter adgangslågen B af.
fig. 18F0M0632mfig. 19F0M0633mfig. 20F0M0634m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 148

149
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

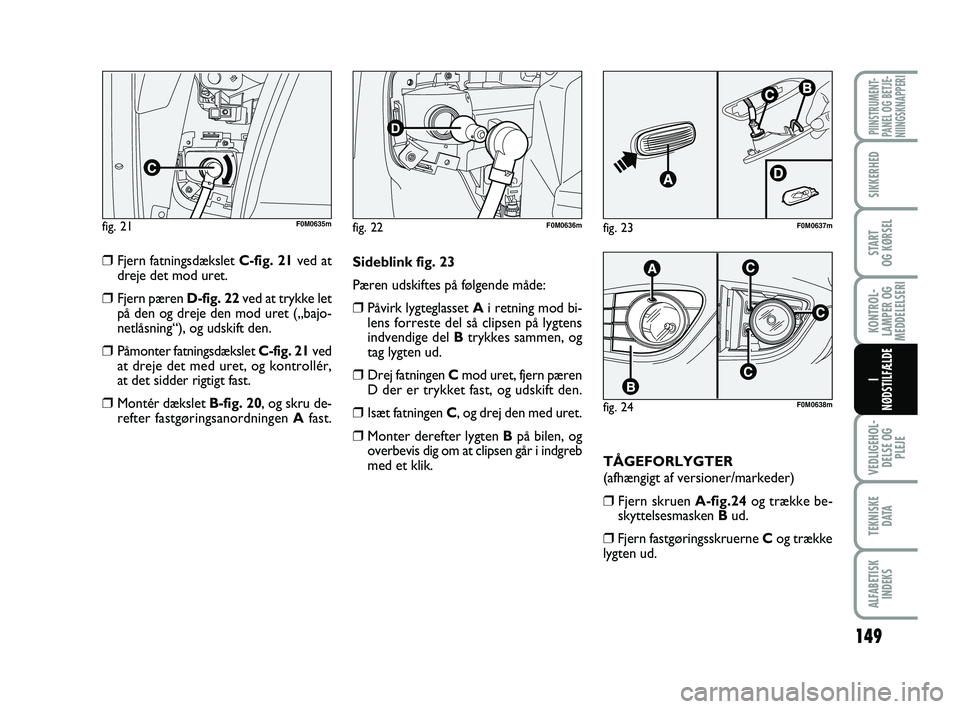

❒Fjern fatningsdækslet C-fig. 21ved at
dreje det mod uret.
❒Fjern pæren D-fig. 22 ved at trykke let
på den og dreje den mod uret („bajo-
netlåsning“), og udskift den.
❒Påmonter fatningsdækslet C-fig. 21 ved
at dreje det med uret, og kontrollér,
at det sidder rigtigt fast.
❒Montér dækslet B-fig. 20, og skru de-
refter fastgøringsanordningen Afast. Sideblink fig. 23
Pæren udskiftes på følgende måde:
❒Påvirk lygteglasset
Ai retning mod bi-
lens forreste del så clipsen på lygtens
indvendige del B trykkes sammen, og
tag lygten ud.
❒Drej fatningen C mod uret, fjern pæren
D der er trykket fast, og udskift den.
❒Isæt fatningen C , og drej den med uret.
❒Monter derefter lygten B på bilen, og
overbevis dig om at clipsen går i indgreb
med et klik.
fig. 22F0M0636mfig. 21F0M0635m
fig. 24F0M0638m
fig. 23F0M0637m
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
❒Fjern skruen A-fig.24 og trække be-
skyttelsesmasken Bud.
❒Fjern fastgøringsskruerne Cog trække
lygten ud.
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 149

150
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

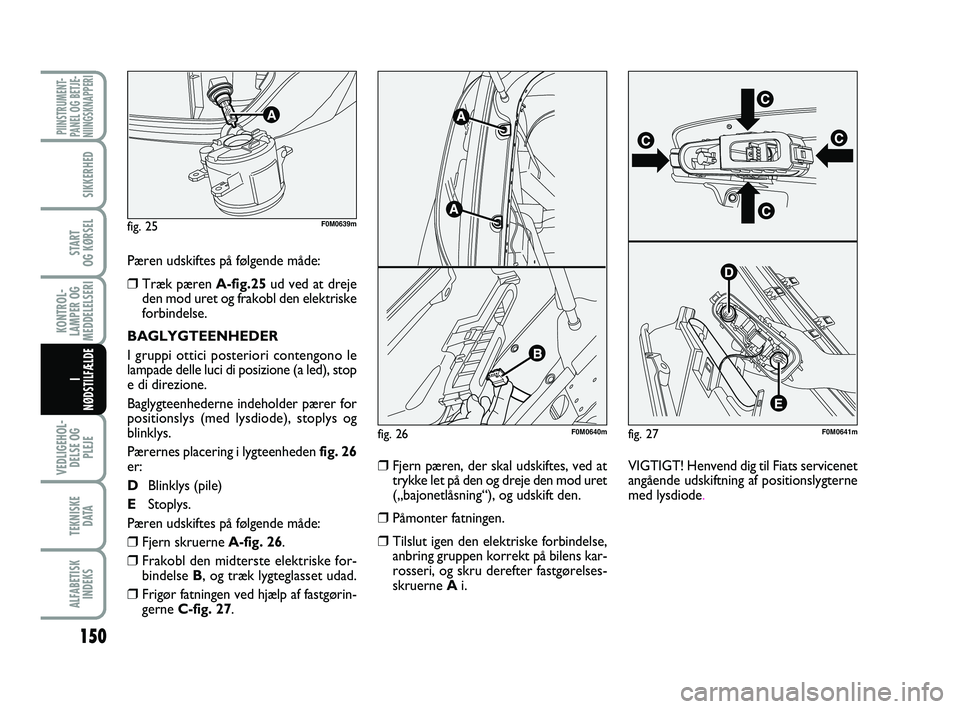

Pæren udskiftes på følgende måde:
❒Træk pæren A-fig.25ud ved at dreje
den mod uret og frakobl den elektriske
forbindelse.
BAGLYGTEENHEDER
I gruppi ottici posteriori contengono le
lampade delle luci di posizione (a led), stop
e di direzione.
Baglygteenhederne indeholder pærer for
positionslys (med lysdiode), stoplys og
blinklys.
Pærernes placering i lygteenheden fig. 26
er:
D Blinklys (pile)
E Stoplys.
Pæren udskiftes på følgende måde:
❒Fjern skruerne A-fig. 26 .
❒Frakobl den midterste elektriske for-
bindelse B, og træk lygteglasset udad.
❒Frigør fatningen ved hjælp af fastgørin-
gerne C-fig. 27.
❒Fjern pæren, der skal udskiftes, ved at
trykke let på den og dreje den mod uret
(„bajonetlåsning“), og udskift den.
❒Påmonter fatningen.
❒Tilslut igen den elektriske forbindelse,anbring gruppen korrekt på bilens kar-
rosseri, og skru derefter fastgørelses-
skruerne Ai. VIGTIGT! Henvend dig til Fiats servicenet
angående udskiftning af positionslygterne
med lysdiode
.
fig. 25
A
F0M0639m
fig. 26F0M0640mfig. 27F0M0641m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 150

151
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

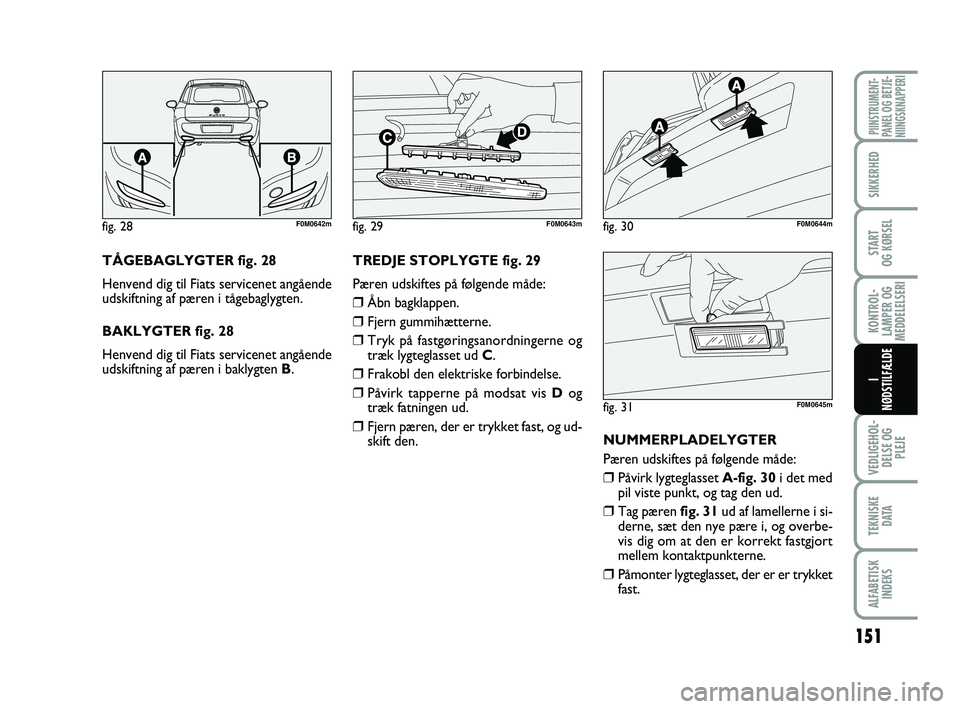

TÅGEBAGLYGTER fig. 28
Henvend dig til Fiats servicenet angående
udskiftning af pæren i tågebaglygten.
BAKLYGTER fig. 28
Henvend dig til Fiats servicenet angående
udskiftning af pæren i baklygten B.
fig. 28F0M0642m
TREDJE STOPLYGTE fig. 29
Pæren udskiftes på følgende måde:
❒Åbn bagklappen.
❒Fjern gummihætterne.
❒Tryk på fastgøringsanordningerne og
træk lygteglasset ud C.
❒Frakobl den elektriske forbindelse.
❒Påvirk tapperne på modsat vis Dog
træk fatningen ud.
❒Fjern pæren, der er trykket fast, og ud-
skift den.
fig. 29F0M0643m
NUMMERPLADELYGTER
Pæren udskiftes på følgende måde:
❒Påvirk lygteglasset A-fig. 30i det med
pil viste punkt, og tag den ud.
❒Tag pæren fig. 31 ud af lamellerne i si-
derne, sæt den nye pære i, og overbe-
vis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
❒Påmonter lygteglasset, der er er trykket
fast.
fig. 30F0M0644m
fig. 31F0M0645m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 151

152
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

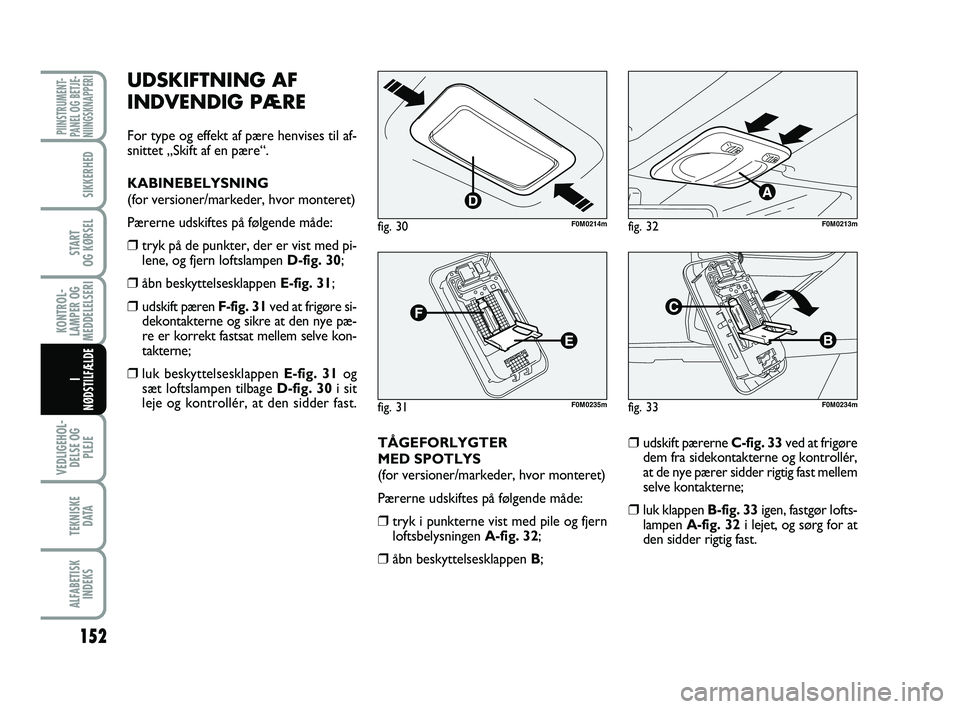

UDSKIFTNING AF
INDVENDIG PÆRE
For type og effekt af pære henvises til af-
snittet „Skift af en pære“.
KABINEBELYSNING
(for versioner/markeder, hvor monteret)
Pærerne udskiftes på følgende måde:
❒tryk på de punkter, der er vist med pi- lene, og fjern loftslampen D-fig. 30;
❒åbn beskyttelsesklappen E-fig. 31;
❒udskift pæren F-fig. 31ved at frigøre si-
dekontakterne og sikre at den nye pæ-
re er korrekt fastsat mellem selve kon-
takterne;
❒luk beskyttelsesklappen E-fig. 31og
sæt loftslampen tilbage D-fig. 30i sit
leje og kontrollér, at den sidder fast.
TÅGEFORLYGTER
MED SPOTLYS
(for versioner/markeder, hvor monteret)
Pærerne udskiftes på følgende måde:
❒tryk i punkterne vist med pile og fjernloftsbelysningen A-fig. 32;
❒åbn beskyttelsesklappen B;
❒udskift pærerne C-fig. 33 ved at frigøre
dem fra sidekontakterne og kontrollér,
at de nye pærer sidder rigtig fast mellem
selve kontakterne;
❒luk klappen B-fig. 33 igen, fastgør lofts-
lampen A-fig. 32 i lejet, og sørg for at
den sidder rigtig fast.
fig. 32F0M0213m
fig. 33F0M0234m
fig. 30F0M0214m
fig. 31F0M0235m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 152

153
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

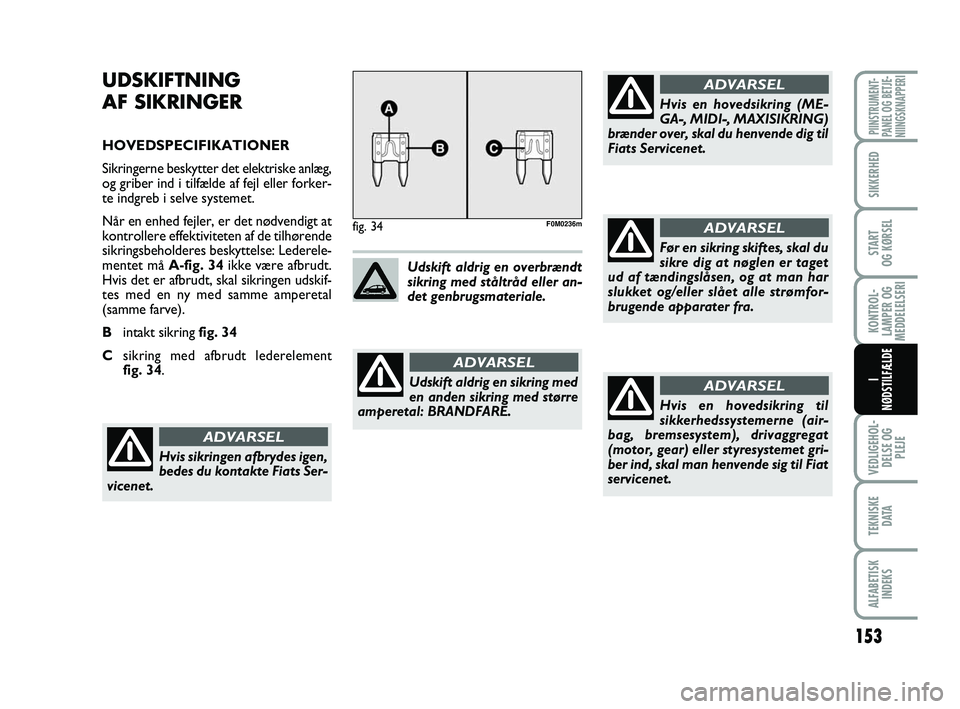

UDSKIFTNING
AF SIKRINGER
HOVEDSPECIFIKATIONER
Sikringerne beskytter det elektriske anlæg,
og griber ind i tilfælde af fejl eller forker-
te indgreb i selve systemet.
Når en enhed fejler, er det nødvendigt at
kontrollere effektiviteten af de tilhørende
sikringsbeholderes beskyttelse: Lederele-
mentet må A-fig. 34 ikke være afbrudt.
Hvis det er afbrudt, skal sikringen udskif-
tes med en ny med samme amperetal
(samme farve).
B intakt sikring fig. 34
C sikring med afbrudt lederelement
fig. 34.
fig. 34F0M0236m
Udskift aldrig en sikring med
en anden sikring med større
amperetal: BRANDFARE.
ADVARSEL
Udskift aldrig en overbrændt
sikring med ståltråd eller an-
det genbrugsmateriale.
Hvis en hovedsikring (ME-
GA-, MIDI-, MAXISIKRING)
brænder over, skal du henvende dig til
Fiats Servicenet.
ADVARSEL
Hvis sikringen afbrydes igen,
bedes du kontakte Fiats Ser-
vicenet.
ADVARSEL
Før en sikring skiftes, skal du
sikre dig at nøglen er taget
ud af tændingslåsen, og at man har
slukket og/eller slået alle strømfor-
brugende apparater fra.
ADVARSEL
Hvis en hovedsikring til
sikkerhedssystemerne (air-
bag, bremsesystem), drivaggregat
(motor, gear) eller styresystemet gri-
ber ind, skal man henvende sig til Fiat
servicenet.
ADVARSEL
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 153

154
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

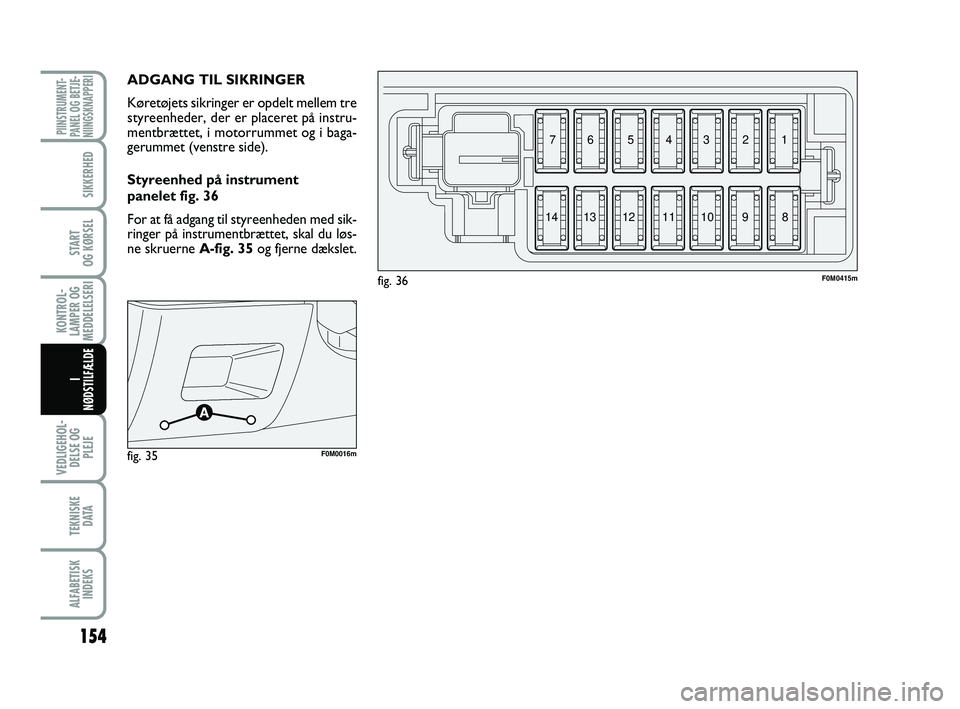

ADGANG TIL SIKRINGER
Køretøjets sikringer er opdelt mellem tre
styreenheder, der er placeret på instru-
mentbrættet, i motorrummet og i baga-
gerummet (venstre side).
Styreenhed på instrument
panelet fig. 36
For at få adgang til styreenheden med sik-
ringer på instrumentbrættet, skal du løs-
ne skruerne A-fig. 35 og fjerne dækslet.
fig. 36F0M0415m
34567
89101112
1314 12
fig. 35F0M0016m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 154

155
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

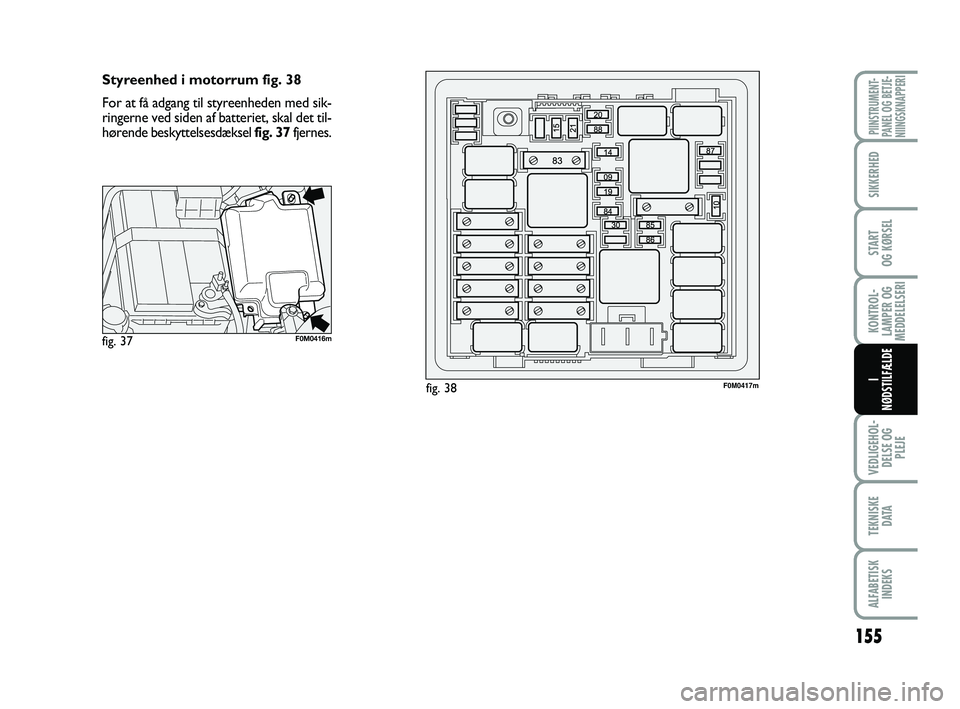

Styreenhed i motorrum fig. 38
For at få adgang til styreenheden med sik-
ringerne ved siden af batteriet, skal det til-
hørende beskyttelsesdæksel fig. 37 fjernes.
fig. 38F0M0417m
fig. 37F0M0416m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 155

156
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

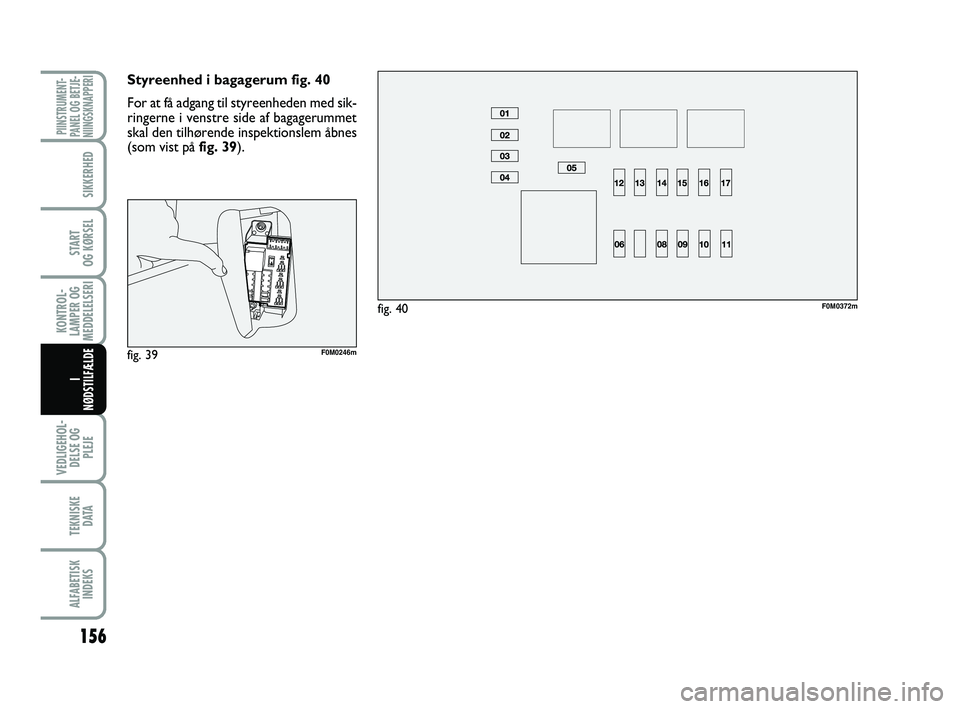

Styreenhed i bagagerum fig. 40
For at få adgang til styreenheden med sik-
ringerne i venstre side af bagagerummet
skal den tilhørende inspektionslem åbnes
(som vist på fig. 39).
fig. 40F0M0372m
fig. 39F0M0246m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 156
