PERIODES DAT DE AUTO NIET
GEBRUIKT WORDT fig. 103
Als de auto enige tijd niet gebruikt wordt
(of als de accu vervangen wordt) is het
noodzakelijk om de elektrische voeding van
de accu af te koppelen; om dit soort werk-
zaamheden, uiterst voorzichtig, uit te voe-
ren, gaat u als volgt te werk: druk op de
knop A-fig. 103 om de stekker Blos te
maken van de sensor C voor bewaking van
de accustatus (deze laatste zit op de min-
pool van de accu zelf). NOODSTART fig. 104
(met Start&Stop-systeem zonder
secundaire minpool)
(voor bepaalde uitvoeringen/markten)
Als een noodstart wordt uitgevoerd met
een hulpaccu mag de minkabel (–) vanaf de
hulpaccu nooit met de minpool
A-fig. 104
van de accu van de auto worden verbon-
den, maar moet de minkabel op een mas-
sapunt op de motor of de versnellingsbak
worden aangesloten.
Wendt u voor het vervangen
van de accu altijd tot het Fi-
at Servicenetwerk. Vervang de accu
door een accu van hetzelfde type
(HEAVY DUTY) en met dezelfde spe-
cificaties.
ATTENTIE!
fig. 103F0M0623mfig. 104F0M0658m
BELANGRIJK Nadat de contactslot naar
STOP is gedraaid en het bestuurderspor-
tier is gesloten, minstens een minuut wach-
ten voordat u de elektrische voeding van
de accu loskoppelt en vervolgens weer aan-
sluit.
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 82

129
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
LAMPJES
EN BERICHTEN
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat bij de volgende omstan-
digheden branden.
Storing motoroliedruksensor
Het lampje gaat branden bij een storing
in de motoroliedruksensor. Wendt u zo
snel mogelijk tot het Fiat Servicenetwerk
om de storing te laten verhelpen.
Storing Start&Stop
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing
is in het Start&Stop-systeem.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
Storing buitenverlichting
Zie hetgeen beschreven is voor lampje
6.
Brandstofnoodschakelaar
geactiveerd
Het lampje gaat branden als de brand-
stofnoodschakelaar is ingeschakeld.
Op het display verschijnt de bijbehorende
melding.
è
DEFECTE BUITENVERLICHTING
(geel)
Het lampje gaat branden (bepaalde uit-
voeringen) als er een storing is in een van
de volgende systemen:
– buitenverlichting
– remlichten
– mistachterlichten
– richtingaanwijzers
– kentekenplaatverlichting
– dagverlichting (d.r.l.) (voor bepaalde uit- voeringen/markten).
De storing kan betreffen: doorbranden
van een of meer lampen, doorbranden van
de bijbehorende zekering of een onder-
breking in de elektrische verbinding.
Op enkele uitvoeringen gaat het lampje è
branden.
Op enkele uitvoeringen verschijnt een bij-
behorende melding op het display.
W
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de mistach-
terlichten worden ingeschakeld.
4
STORING ELEKTRONISCHE
STARTBLOKKERING
– FIAT CODE (geel)
Een brandend lampje (op enkele uitvoe-
ringen verschijnt ook een melding op het
display) geeft een storing aan in het Fiat
Code-systeem of, indien aanwezig, in het
diefstalalarm: wendt u in dat geval zo snel
mogelijk tot het Fiat Servicenetwerk.
Y
121-132 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 129

157
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
7,5
7,5
5
5
5
10 5
20
20
20
20 5
5
7,5
1 (*)
8 (*)
8
13
2 (*)
5
11 4
6
14 7
12 3
10

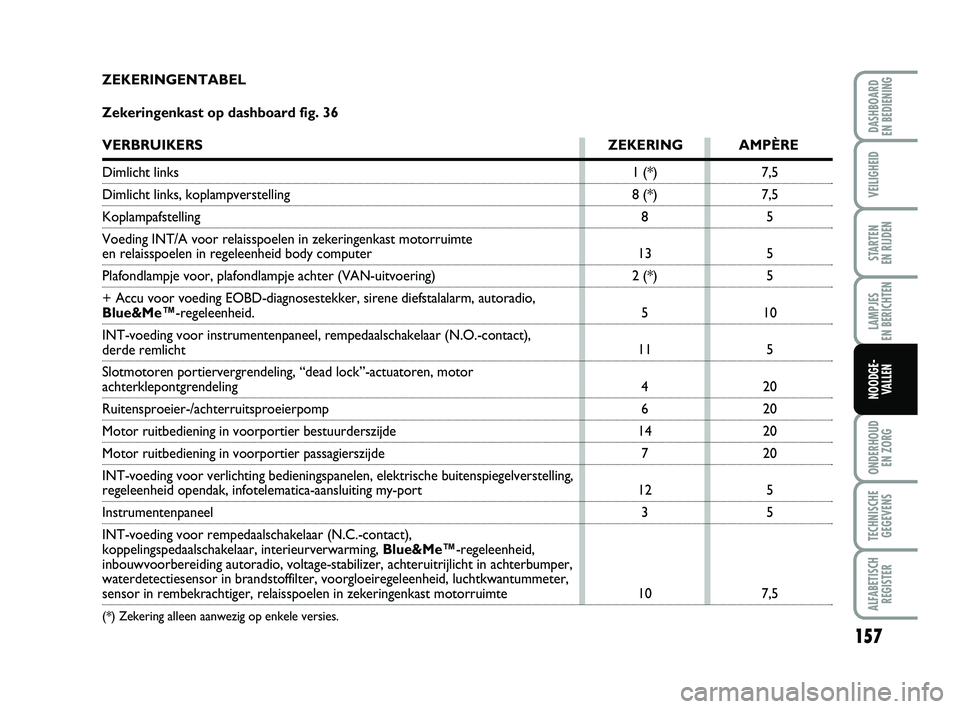

ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 36
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht links
Dimlicht links, koplampverstelling
Koplampafstelling
Voeding INT/A voor relaisspoelen in zekeringenkast motorruimte
en relaisspoelen in regeleenheid body computer
Plafondlampje voor, plafondlampje achter (VAN-uitvoering)
+ Accu voor voeding EOBD-diagnosestekker, sirene diefstalalarm, autoradi\
o,
Blue&Me™-regeleenheid.
INT-voeding voor instrumentenpaneel, rempedaalschakelaar (N.O.-contact)\
,
derde remlicht
Slotmotoren portiervergrendeling, “dead lock”-actuatoren, motor
achterklepontgrendeling
Ruitensproeier-/achterruitsproeierpomp
Motor ruitbediening in voorportier bestuurderszijde
Motor ruitbediening in voorportier passagierszijde
INT-voeding voor verlichting bedieningspanelen, elektrische buitenspiege\
lverstelling,
regeleenheid opendak, infotelematica-aansluiting my-port
Instrumentenpaneel
INT-voeding voor rempedaalschakelaar (N.C.-contact),
koppelingspedaalschakelaar, interieurverwarming, Blue&Me™-regeleenheid,
inbouwvoorbereiding autoradio, voltage-stabilizer, achteruitrijlicht in \
achterbumper,
waterdetectiesensor in brandstoffilter, voorgloeiregeleenheid, luchtkwan\
tummeter,
sensor in rembekrachtiger, relaisspoelen in zekeringenkast motorruimte
(*) Zekering alleen aanwezig op enkele versies.
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 157

159
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
15
7,5 –
15 5
7,5
30
84
85
86
87
88

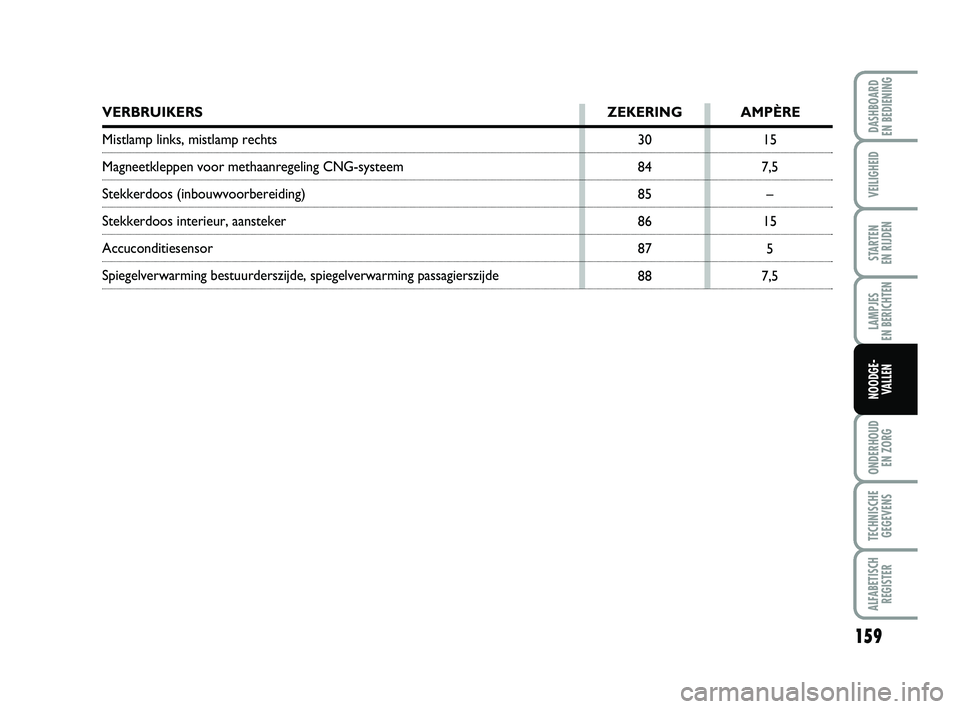

VERBRUIKERS
ZEKERING AMPÈRE
Mistlamp links, mistlamp rechts
Magneetkleppen voor methaanregeling CNG-systeem
Stekkerdoos (inbouwvoorbereiding)
Stekkerdoos interieur, aansteker
Accuconditiesensor
Spiegelverwarming bestuurderszijde, spiegelverwarming passagierszijde
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 159

162
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
Probeer een bevroren accu
niet op te laden: eerst moet
de accu ontdooid worden, anders
loopt u het risico dat de accu ontploft.
Als de accu bevroren is geweest, moet
door deskundig personeel worden ge-
controleerd of de cellen niet bescha-
digd zijn en of de bak geen scheuren
vertoont, waardoor de giftige en
corrosieve vloeistof kan weglekken.
ATTENTIE!
De vloeistof in de accu is gif-
tig en corrosief. Vermijd het
contact met de huid en de ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileer-
de ruimte, ver verwijderd van open
vuur en vonkvormende apparaten:
brand- en ontploffingsgevaar.
ATTENTIE!VERSIES MET Start&Stop

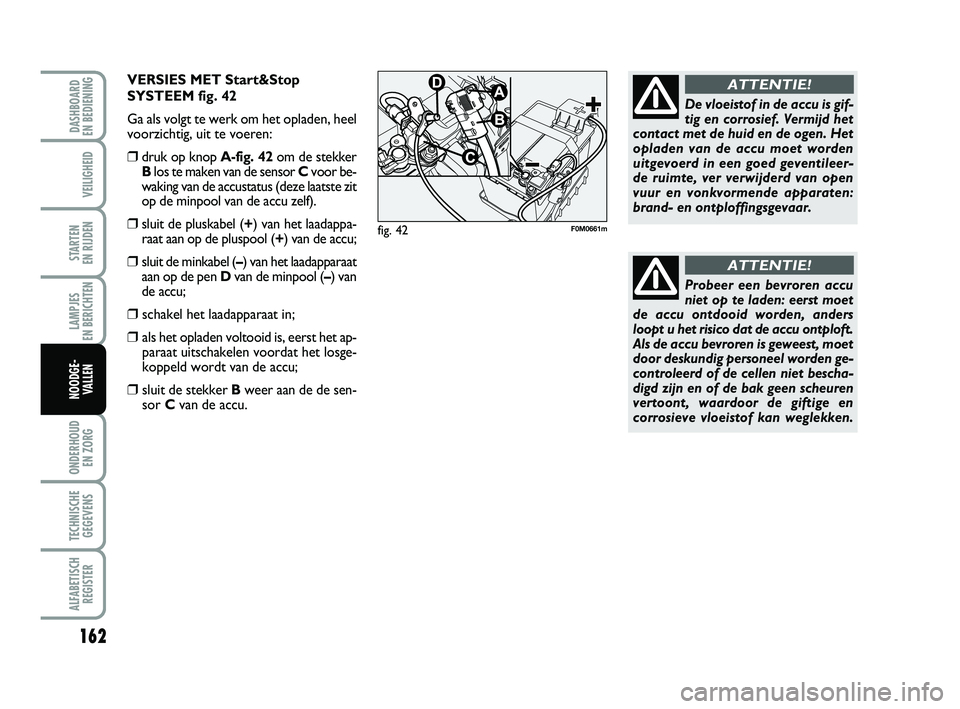

SYSTEEM fig. 42
Ga als volgt te werk om het opladen, heel
voorzichtig, uit te voeren:
❒druk op knop A-fig. 42 om de stekker
B los te maken van de sensor Cvoor be-
waking van de accustatus (deze laatste zit
op de minpool van de accu zelf).
❒sluit de pluskabel ( +) van het laadappa-
raat aan op de pluspool ( +) van de accu;
❒sluit de minkabel (– ) van het laadapparaat
aan op de pen D van de minpool (– ) van
de accu;
❒schakel het laadapparaat in;
❒als het opladen voltooid is, eerst het ap- paraat uitschakelen voordat het losge-
koppeld wordt van de accu;
❒sluit de stekker Bweer aan de de sen-
sor Cvan de accu.
fig. 42F0M0661m
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 162

168
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG(1) Wanneer de auto overwegend in de stad wordt gebruikt en wanneer er\
jaarlijks minder dan 10.000 km wordt gereden, moeten de
motorolie en het oliefilter elk jaar worden vervangen.
(2) Voor gebieden waar weinig stof is wordt een maximale kilometerstan\
d van 120.000 km aanbevolen. Ongeacht de kilometerstand moet de riem eens per 6 jaar worden vervangen.
In stoffige omgevingen en/of gebruik van het voertuig onder zware omstan\
digheden (koude klimaten, gebruik in de stad, periodes van
langdurige stilstand): wordt een maximale kilometerstand van 60.000 km \
aanbevolen. Ongeacht de kilometerstand, moet de riem om de
4 jaar vervangen worden.
(3) In geval van gebruik van het voertuig in stoffige gebieden moet he\
t filter elke 15.000 km worden vervangen.
(
❍) Aanbevolen werkzaamheden.
(
●) Verplichte werkzaamheden.

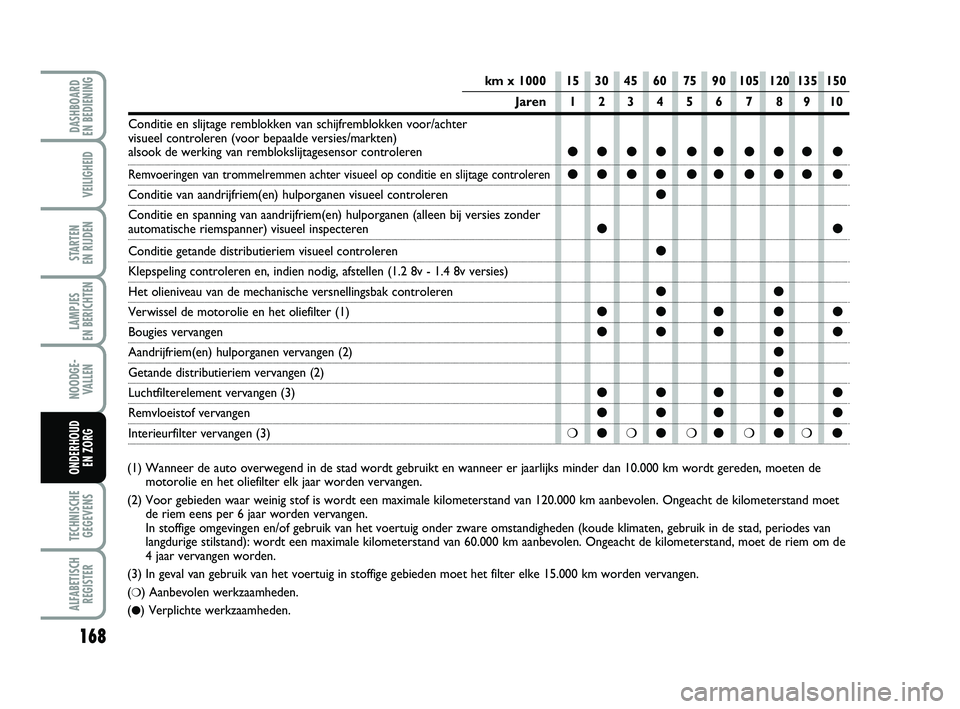

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren 1234 56 7 8910
Conditie en slijtage remblokken van schijfremblokken voor/achter
visueel controleren (voor bepaalde versies/markten)
alsook de werking van remblokslijtagesensor controleren●●●● ●● ●●● ●
Remvoeringen van trommelremmen achter visueel op conditie en slijtage co\
ntroleren●●●● ●● ●●● ●
Conditie van aandrijfriem(en) hulporganen visueel controleren●
Conditie en spanning van aandrijfriem(en) hulporganen (alleen bij ver\
sies zonder automatische riemspanner) visueel inspecteren●●
Conditie getande distributieriem visueel controleren●
Klepspeling controleren en, indien nodig, afstellen (1.2 8v - 1.4 8v ve\
rsies)
Het olieniveau van de mechanische versnellingsbak controleren●●
Verwissel de motorolie en het oliefilter (1)●●● ●●
Bougies vervangen ●●● ●●
Aandrijfriem(en) hulporganen vervangen (2)●
Getande distributieriem vervangen (2)●
Luchtfilterelement vervangen (3) ●●● ●●
Remvloeistof vervangen●●● ●●
Interieurfilter vervangen (3) ❍●❍●❍●❍●❍●
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 168

169
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren 1 2 3 4 5 6 7 8 9 10
Conditie/slijtage banden controleren en bandenspanning, indien nodig, he\
rstellen;
vervaldatum lading “Fix&Go Automatic”-kit controleren
(voor bepaalde versies/markten)●●●● ●● ●●●●
Werking verlichtingssysteem
(koplampen, richtingaanwijzers, alarmknipperlichten, bagageruimte, inte\
rieur,
dashboardkastje, lampjes instrumentenpaneel, enz.) controleren)●●●● ●● ●●●●
Vloeistofniveaus controleren en eventueel bijvullen (motorkoelsysteem, hydraulische remmen/koppeling, ruitensproeiers, accu\
enz.) ●●●● ●● ●●●●
Uitlaatgasemissie/roetuitstoot controleren●●●● ●● ●●●●
Werking van het brandstoftoevoer-/motormanagementsysteem en de emissie
nachecken m.b.v. de diagnosestekker, en (voor bepaalde versies/markten)\
,
de verslechtering van de motorolie●●●● ●● ●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof- en
remsysteem en rubber elementen (hoezen, balgen, bussen enz.)●●●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter controler\
en●●●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de sproeiers afstellen●●●●●
Sloten van motorkap en achterklep op aanwezigheid van vuil controleren, \
schoonmaken en mechanismen smeren●● ● ●●
Slag van handrem controleren en zo nodig afstellen●● ● ●●
Conditie en slijtage remblokken van schijfremblokken voor/achter visueel\

controleren (voor bepaalde versies/markten) alsook de werking
van remblokslijtagesensor controleren.●●●● ●● ●●●●

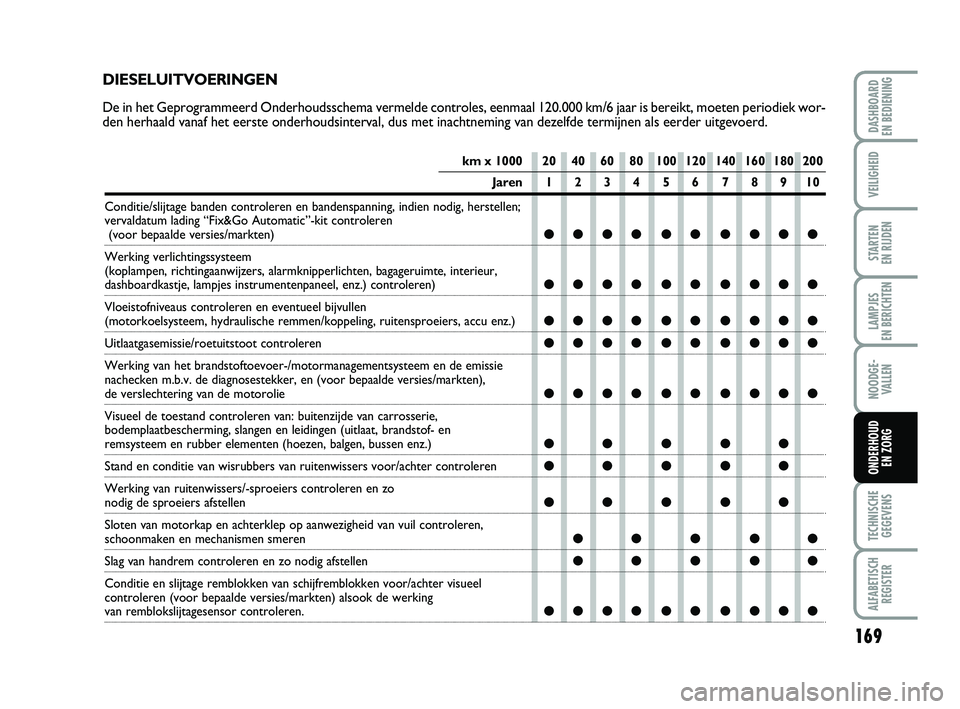

DIESELUITVOERINGEN
De in het Geprogrammeerd Onderhoudsschema vermelde controles, eenmaal 12\
0.000 km/6 jaar is bereikt, moeten periodiek wor-
den herhaald vanaf het eerste onderhoudsinterval, dus met inachtneming v\
an dezelfde termijnen als eerder uitgevoerd.
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 169
