INSTRUMENTPANEL OCH REGLAGE
ELEKTRISK
SERVOSTYRNING
”DUALDRIVE”

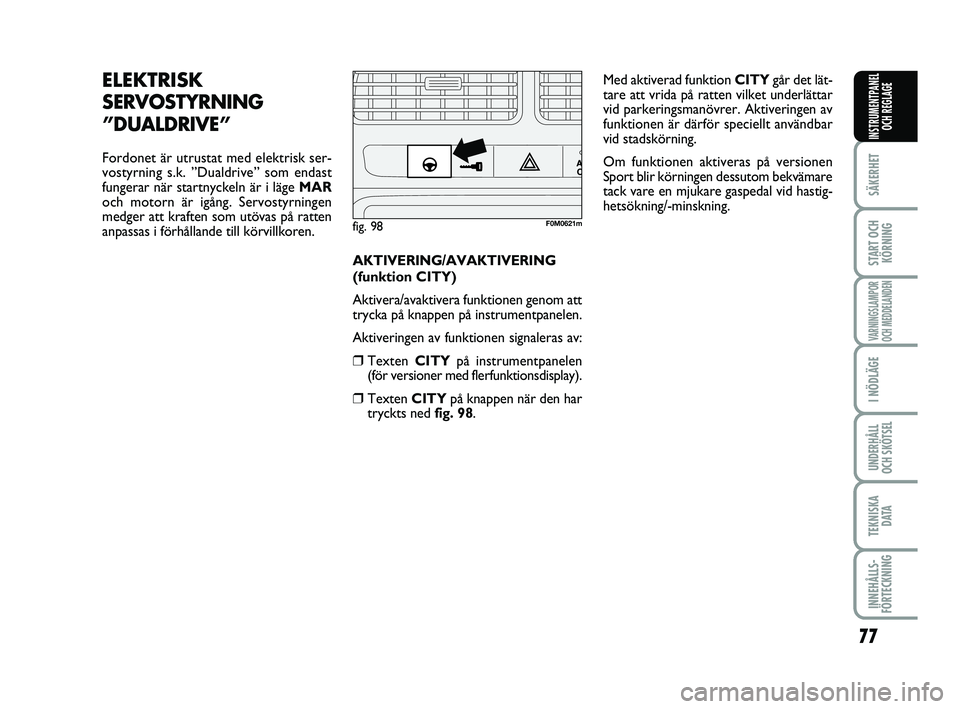

Fordonet är utrustat med elektrisk ser-
vostyrning s.k. ”Dualdrive” som endast
fungerar när startnyckeln är i läge MAR
och motorn är igång. Servostyrningen
medger att kraften som utövas på ratten
anpassas i förhållande till körvillkoren.
AKTIVERING/AVAKTIVERING
(funktion CITY)
Aktivera/avaktivera funktionen genom att
trycka på knappen på instrumentpanelen.
Aktiveringen av funktionen signaleras av:
❒Texten CITYpå instrumentpanelen
(för versioner med flerfunktionsdisplay).
❒Texten CITYpå knappen när den har
tryckts ned fig. 98 . Med aktiverad funktion
CITYgår det lät-
tare att vrida på ratten vilket underlättar
vid parkeringsmanövrer. Aktiveringen av
funktionen är därför speciellt användbar
vid stadskörning.
Om funktionen aktiveras på versionen
Sport blir körningen dessutom bekvämare
tack vare en mjukare gaspedal vid hastig-
hetsökning/-minskning.
fig. 98F0M0621m
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 77

78
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
FELSIGNALERINGAR

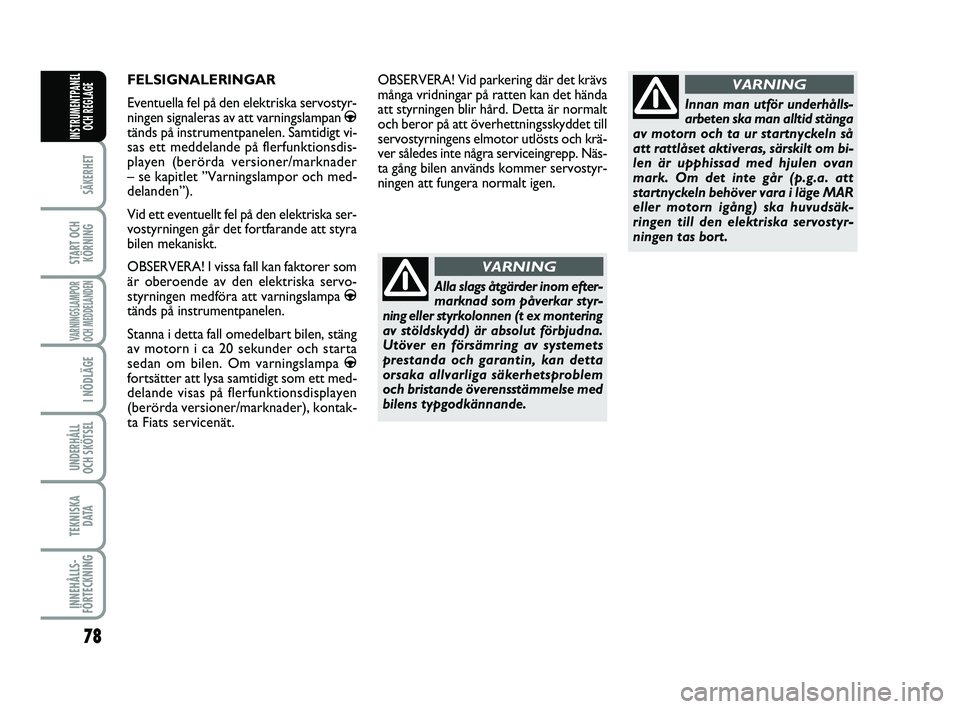

Eventuella fel på den elektriska servostyr-
ningen signaleras av att varningslampan
gtänds på instrumentpanelen. Samtidigt vi-
sas ett meddelande på flerfunktionsdis-
playen (berörda versioner/marknader
– se kapitlet ”Varningslampor och med-
delanden”).
Vid ett eventuellt fel på den elektriska ser-
vostyrningen går det fortfarande att styra
bilen mekaniskt.
OBSERVERA! I vissa fall kan faktorer som
är oberoende av den elektriska servo-
styrningen medföra att varningslampa
gtänds på instrumentpanelen.
Stanna i detta fall omedelbart bilen, stäng
av motorn i ca 20 sekunder och starta
sedan om bilen. Om varningslampa
gfortsätter att lysa samtidigt som ett med-
delande visas på flerfunktionsdisplayen
(berörda versioner/marknader), kontak-
ta Fiats servicenät. OBSERVERA! Vid parkering där det krävs
många vridningar på ratten kan det hända
att styrningen blir hård. Detta är normalt
och beror på att överhettningsskyddet till
servostyrningens elmotor utlösts och krä-
ver således inte några serviceingrepp. Näs-
ta gång bilen används kommer servostyr-
ningen att fungera normalt igen.
Alla slags åtgärder inom efter-
marknad som påverkar styr-
ning eller styrkolonnen (t ex montering
av stöldskydd) är absolut förbjudna.
Utöver en försämring av systemets
prestanda och garantin, kan detta
orsaka allvarliga säkerhetsproblem
och bristande överensstämmelse med
bilens typgodkännande.
VARNING
Innan man utför underhålls-
arbeten ska man alltid stänga
av motorn och ta ur startnyckeln så
att rattlåset aktiveras, särskilt om bi-
len är upphissad med hjulen ovan
mark. Om det inte går (p.g.a. att
startnyckeln behöver vara i läge MAR
eller motorn igång) ska huvudsäk-
ringen till den elektriska servostyr-
ningen tas bort.
VARNING
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 78

79
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
START&STOP-SYSTEM
(berörda versioner/marknader)
INLEDNING

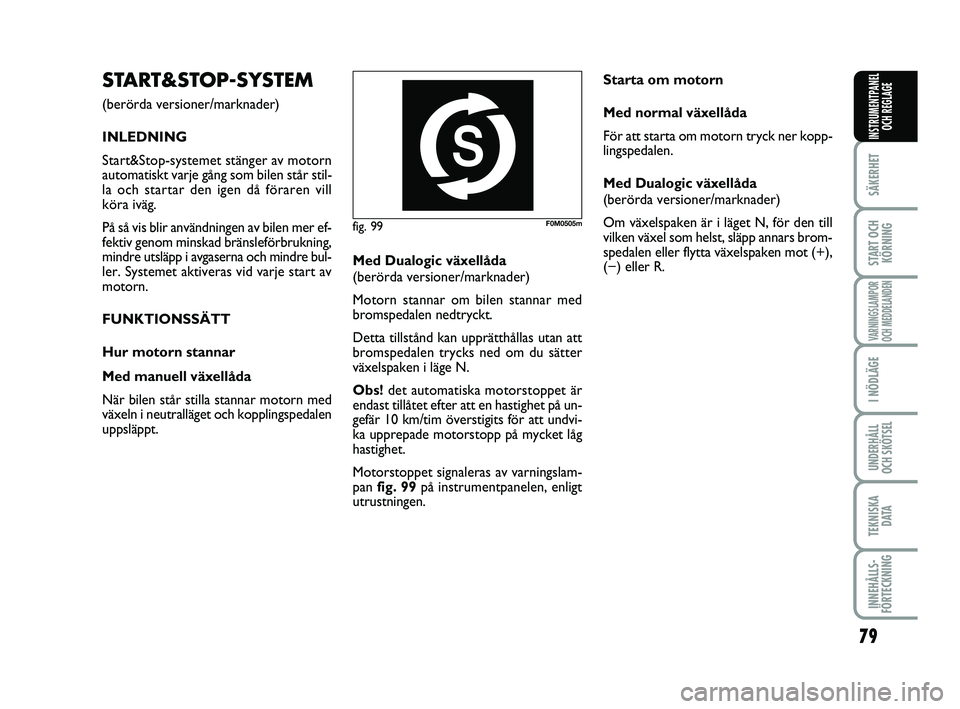

Start&Stop-systemet stänger av motorn
automatiskt varje gång som bilen står stil-
la och startar den igen då föraren vill
köra iväg.
På så vis blir användningen av bilen mer ef-
fektiv genom minskad bränsleförbrukning,
mindre utsläpp i avgaserna och mindre bul-
ler. Systemet aktiveras vid varje start av
motorn.
FUNKTIONSSÄTT
Hur motorn stannar
Med manuell växellåda
När bilen står stilla stannar motorn med
växeln i neutralläget och kopplingspedalen
uppsläppt. Med Dualogic växellåda
(berörda versioner/marknader)
Motorn stannar om bilen stannar med
bromspedalen nedtryckt.
Detta tillstånd kan upprätthållas utan att
bromspedalen trycks ned om du sätter
växelspaken i läge N.
Obs!
det automatiska motorstoppet är
endast tillåtet efter att en hastighet på un-
gefär 10 km/tim överstigits för att undvi-
ka upprepade motorstopp på mycket låg
hastighet.
Motorstoppet signaleras av varningslam-
pan fig. 99 på instrumentpanelen, enligt
utrustningen. Starta om motorn
Med normal växellåda
För att starta om motorn tryck ner kopp-
lingspedalen.
Med Dualogic växellåda
(berörda versioner/marknader)
Om växelspaken är i läget N, för den till
vilken växel som helst, släpp annars brom-
spedalen eller flytta växelspaken mot (+),
(−) eller R.
fig. 99F0M0505m
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 79

80
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
MANUELL AKTIVERING
OCH INAKTIVERING

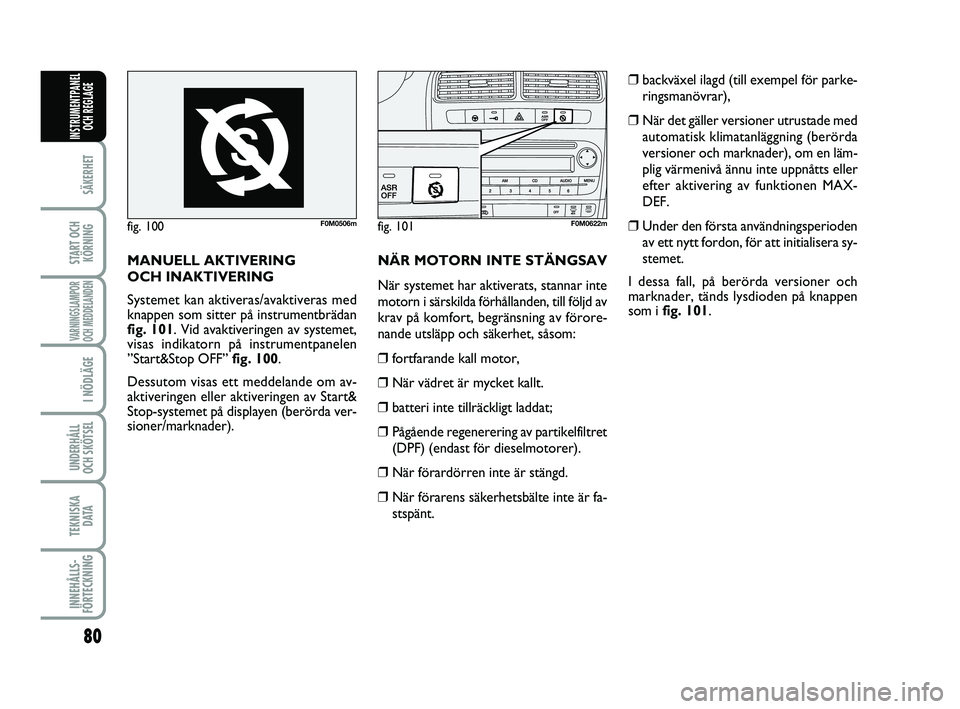

Systemet kan aktiveras/avaktiveras med
knappen som sitter på instrumentbrädan
fig. 101. Vid avaktiveringen av systemet,
visas indikatorn på instrumentpanelen
”Start&Stop OFF” fig. 100 .
Dessutom visas ett meddelande om av-
aktiveringen eller aktiveringen av Start&
Stop-systemet på displayen (berörda ver-
sioner/marknader). ❒
backväxel ilagd (till exempel för parke-
ringsmanövrar),
❒ När det gäller versioner utrustade med
automatisk klimatanläggning (berörda
versioner och marknader), om en läm-
plig värmenivå ännu inte uppnåtts eller
efter aktivering av funktionen MAX-
DEF.
❒ Under den första användningsperioden
av ett nytt fordon, för att initialisera sy-
stemet.
I dessa fall, på berörda versioner och
marknader, tänds lysdioden på knappen
som i fig. 101 .
fig. 100F0M0506mfig. 101F0M0622m
NÄR MOTORN INTE STÄNGSAV
När systemet har aktiverats, stannar inte
motorn i särskilda förhållanden, till följd av
krav på komfort, begränsning av förore-
nande utsläpp och säkerhet, såsom:
❒fortfarande kall motor,
❒ När vädret är mycket kallt.
❒ batteri inte tillräckligt laddat;
❒ Pågående regenerering av partikelfiltret
(DPF) (endast för dieselmotorer).
❒ När förardörren inte är stängd.
❒ När förarens säkerhetsbälte inte är fa-
stspänt.
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 80

81
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
OMSTARTSFÖRHÅLLANDEN
Till följd av krav på komfort, begränsning
av förorenande utsläpp och säkerhet, kan
motorn startas om automatiskt utan nå-
gon handling från förarens sida, om vissa
förhållanden uppstår, såsom:
❒ Batteri inte tillräckligt laddat.
❒ Reducerat tryck i bromssystemet, till
exempel till följd av upprepade tryck på
bromspedalen.
❒ Bil i rörelse, t.ex. på lutande väg.
❒ Stopp av motorn med Start&Stop-sys-
temet överstigande ca 3 minuter.
❒ Automatisk klimatanläggning på, om
lämplig komfortnivå inte har uppnåtts
eller aktivering av MAX-DEF.
Med ilagd växel sker automatisk omstart
av motorn genom en nedtryckning av
kopplingspedalen. Åtgärden efterfrågas av
föraren med ett meddelande på instru-
mentpanelen och av att varningslampan
fig. 99 blinkar (för berörda
versioner/marknader) på instrumentpa-
nelen.
Anm. Om kopplingspedalen inte trycks
ned inom ca 3 minuter från motorstoppet,
är omstarten av motorn endast möjlig
med startnyckeln. Obs!
Vid oönskade motorstopp på grund
av till exempel brysk uppsläppning av
kopplingspedalen med ilagd växel, kan mo-
torn startas om genom att trycka ner
kopplingspedalen helt eller att lägga i fri-
läge om Stop&Start-systemet är aktiverat.
SÄKERHETSFUNKTIONER

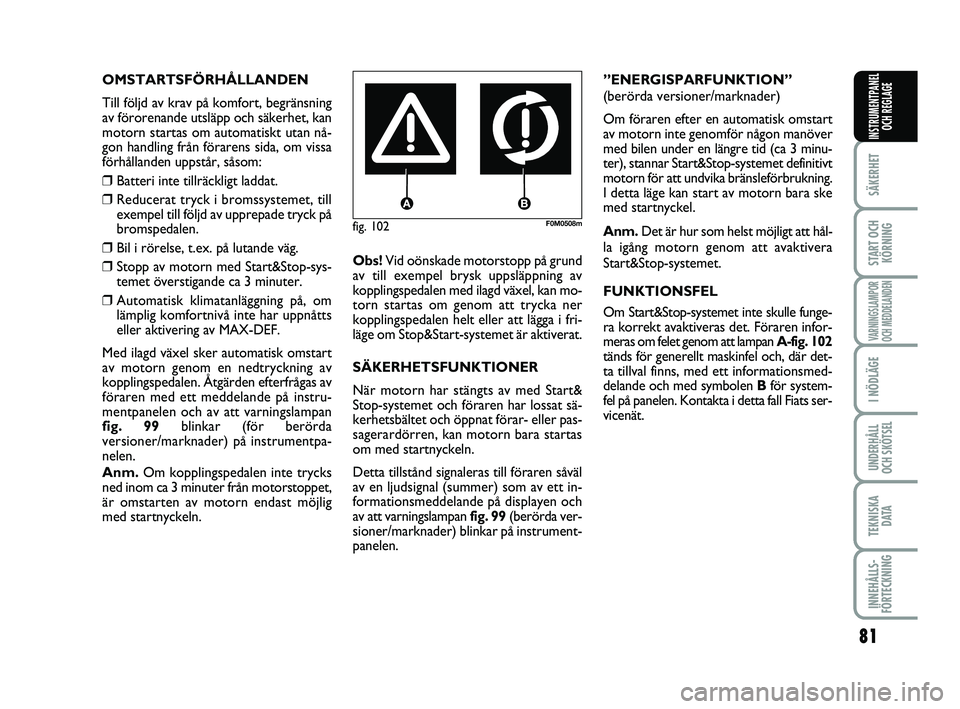

När motorn har stängts av med Start&
Stop-systemet och föraren har lossat sä-
kerhetsbältet och öppnat förar- eller pas-
sagerardörren, kan motorn bara startas
om med startnyckeln.
Detta tillstånd signaleras till föraren såväl
av en ljudsignal (summer) som av ett in-
formationsmeddelande på displayen och
av att varningslampan fig. 99(berörda ver-
sioner/marknader) blinkar på instrument-
panelen.
fig. 102F0M0508m
”ENERGISPARFUNKTION”
(berörda versioner/marknader)
Om föraren efter en automatisk omstart
av motorn inte genomför någon manöver
med bilen under en längre tid (ca 3 minu-
ter), stannar Start&Stop-systemet definitivt
motorn för att undvika bränsleförbrukning.
I detta läge kan start av motorn bara ske
med startnyckel.
Anm. Det är hur som helst möjligt att hål-
la igång motorn genom att avaktivera
Start&Stop-systemet.
FUNKTIONSFEL
Om Start&Stop-systemet inte skulle funge-
ra korrekt avaktiveras det. Föraren infor-
meras om felet genom att lampan A-fig. 102
tänds för generellt maskinfel och, där det-
ta tillval finns, med ett informationsmed-
delande och med symbolen B för system-
fel på panelen. Kontakta i detta fall Fiats ser-
vicenät.
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 81

82
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
Vid batteribyte ska du alltid
vända dig till Fiats service-
nät. Ersätt batteriet med ett annat av
samma typ (HEAVY DUTY) och sam-
ma egenskaper.
VARNING

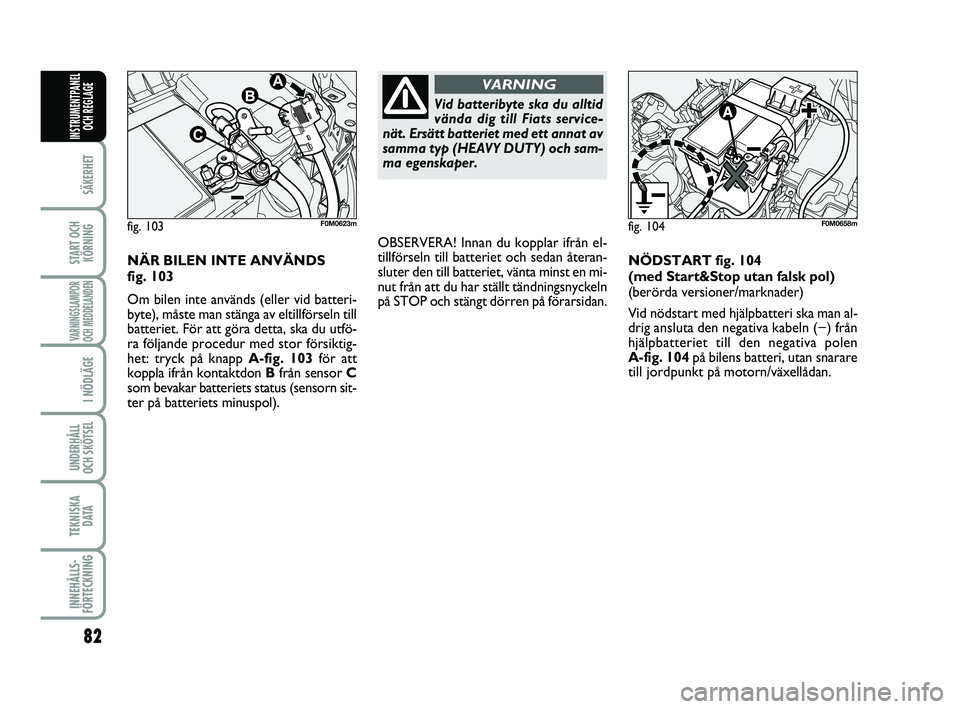

NÄR BILEN INTE ANVÄNDS
fig. 103
Om bilen inte används (eller vid batteri-
byte), måste man stänga av eltillförseln till
batteriet. För att göra detta, ska du utfö-
ra följande procedur med stor försiktig-
het: tryck på knapp A-fig. 103för att
koppla ifrån kontaktdon B från sensor C
som bevakar batteriets status (sensorn sit-
ter på batteriets minuspol). NÖDSTART fig. 104
(med Start&Stop utan falsk pol)
(berörda versioner/marknader)
Vid nödstart med hjälpbatteri ska man al-
drig ansluta den negativa kabeln (−) från
hjälpbatteriet till den negativa polen
A-fig. 104
på bilens batteri, utan snarare
till jordpunkt på motor n/växellådan.
fig. 103F0M0623mfig. 104F0M0658m
OBSERVERA! Innan du kopplar ifrån el-
tillförseln till batteriet och sedan återan-
sluter den till batteriet, vänta minst en mi-
nut från att du har ställt tändningsnyckeln
på STOP och stängt dörren på förarsidan.
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 82

83
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

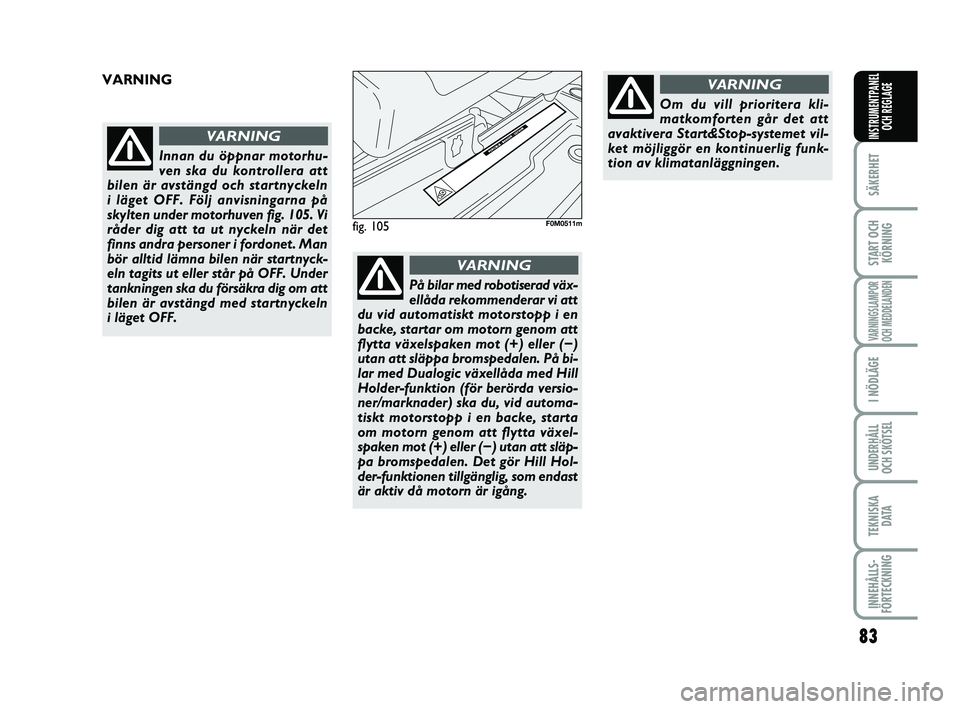

Innan du öppnar motorhu-
ven ska du kontrollera att
bilen är avstängd och startnyckeln
i läget OFF. Följ anvisningarna på
skylten under motorhuven fig. 105. Vi
råder dig att ta ut nyckeln när det
finns andra personer i fordonet. Man
bör alltid lämna bilen när startnyck-
eln tagits ut eller står på OFF. Under
tankningen ska du försäkra dig om att
bilen är avstängd med startnyckeln
i läget OFF.
VARNING
VARNING
fig. 105F0M0511m
På bilar med robotiserad väx-
ellåda rekommenderar vi att
du vid automatiskt motorstopp i en
backe, startar om motorn genom att
flytta växelspaken mot (+) eller (−)
utan att släppa bromspedalen. På bi-
lar med Dualogic växellåda med Hill
Holder-funktion (för berörda versio-
ner/marknader) ska du, vid automa-
tiskt motorstopp i en backe, starta
om motorn genom att flytta växel-
spaken mot (+) eller (−) utan att släp-
pa bromspedalen. Det gör Hill Hol-
der-funktionen tillgänglig, som endast
är aktiv då motorn är igång.
VARNING
Om du vill prioritera kli-
matkomforten går det att
avaktivera Start&Stop-systemet vil-
ket möjliggör en kontinuerlig funk-
tion av klimatanläggningen.
VARNING
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 83

84
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

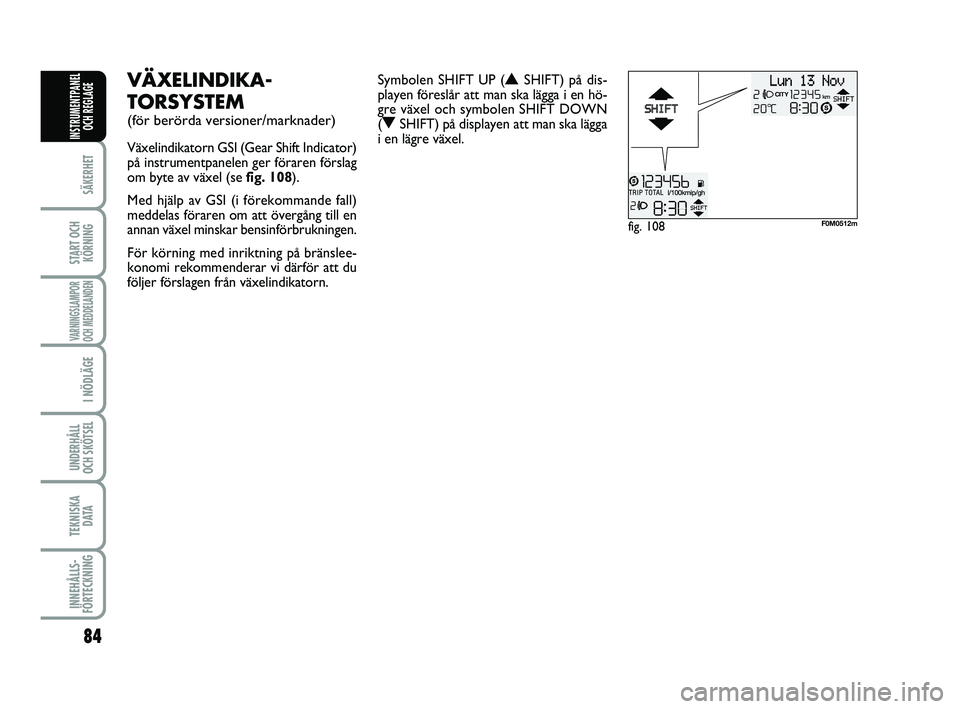

VÄXELINDIKA-
TORSYSTEM
(för berörda versioner/marknader)
Växelindikatorn GSI (Gear Shift Indicator)
på instrumentpanelen ger föraren förslag
om byte av växel (se fig. 108).
Med hjälp av GSI (i förekommande fall)
meddelas föraren om att övergång till en
annan växel minskar bensinförbrukningen.
För körning med inriktning på bränslee-
konomi rekommenderar vi därför att du
följer förslagen från växelindikatorn.
fig. 108F0M0512m
Symbolen SHIFT UP (NSHIFT) på dis-
playen föreslår att man ska lägga i en hö-
gre växel och symbolen SHIFT DOWN
(
OSHIFT) på displayen att man ska lägga
i en lägre växel.
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 84

85
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
BILRADIO
(berörda versioner/marknader)
Gällande bilradions funktion med cd-spe-
lare/MP3 CD-spelare (för versioner/
marknader där den förutses), se bilaga
till denna drifts- och underhållshandbok.
FÖRBEREDD ANLÄGGNING
BILRADIO
(berörda versioner/marknader)
Anläggningen består av:
❒Strömkablar för bilradio.
❒Kablar för anslutning av högtalare fram
och bak.
❒Strömkabel för antenn.
❒2 st. tweeter som finns på framdör- rarna (effekt max. 30 W vardera).
❒2 st. midwoofer som finns på fram-dörrarna (165 mm diameter, effekt
max 40 W vardera).
❒2 st. full range högtalare placerade
i bakdörrarna och de bakre sidopa-
nelerna (130 mm i diameter, max.
40 W effekt vardera).
❒Kabel till radioantenn. Installation av bilradio
Bilradion ska installeras istället för det
mittre förvaringsfacket. Detta gör att
motsvarande kablar kan nås.
Dra ut förvaringsfacket genom att trycka
på punkterna som visas i fig. 109
där fack-
et hålls fast.
fig. 109F0M0626m
För anslutningen till bilens
förberedda anläggning, kon-
takta Fiats servicenät för att förhindra
alla möjliga problem som kan sätta
bilens säkerhet på s pel.
VARNING
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 85

86
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

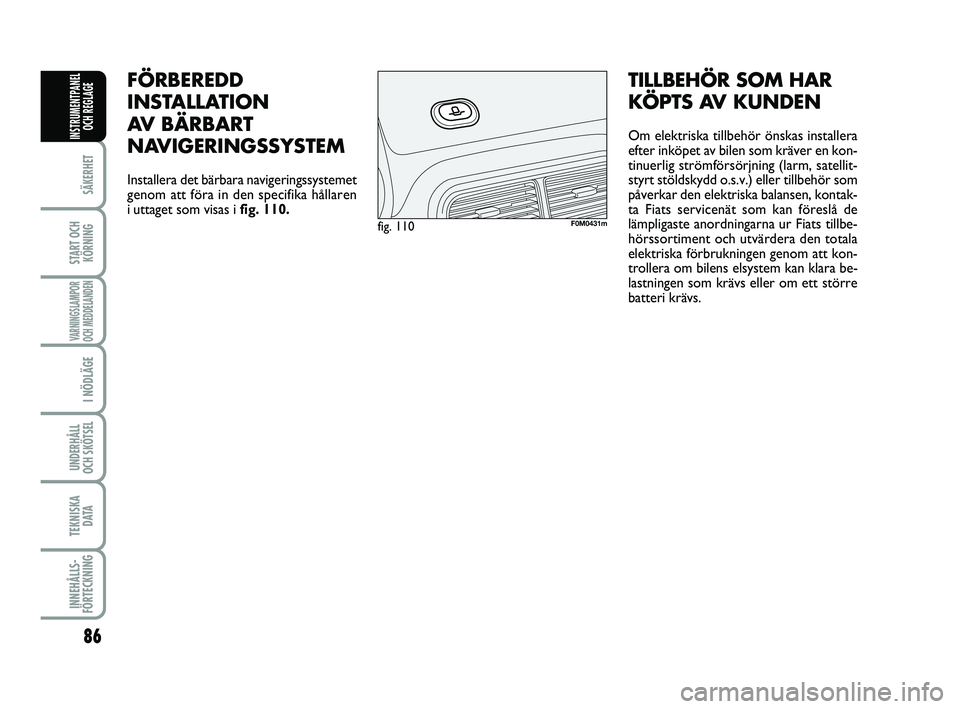

FÖRBEREDD
INSTALLATION
AV BÄRBART
NAVIGERINGSSYSTEM
Installera det bärbara navigeringssystemet
genom att föra in den specifika hållaren
i uttaget som visas i fig. 110.
fig. 110F0M0431m
TILLBEHÖR SOM HAR
KÖPTS AV KUNDEN
Om elektriska tillbehör önskas installera
efter inköpet av bilen som kräver en kon-
tinuerlig strömförsörjning (larm, satellit-
styrt stöldskydd o.s.v.) eller tillbehör som
påverkar den elektriska balansen, kontak-
ta Fiats servicenät som kan föreslå de
lämpligaste anordningarna ur Fiats tillbe-
hörssortiment och utvärdera den totala
elektriska förbrukningen genom att kon-
trollera om bilens elsystem kan klara be-
lastningen som krävs eller om ett större
batteri krävs.
070-090 PUNTO POP 1ed SV 26/03/14 11:44 Pagina 86
