FIAT PUNTO 2019 Instructieboek (in Dutch)

127
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
LAMPJES
EN BERICHTEN
ç
BRANDSTOFRESERVE
(geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Het lampje gaat branden als er nog onge-
veer 7 liter brandstof aanwezig is.
BELANGRIJK Als het waarschuwings-
lampje knippert, dan is er een storing in het
systeem. Wendt u in dit geval tot het Fiat
Servicenetwerk om het systeem te laten
controleren. STORING ABS
(geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Het lampje gaat branden als het systeem
defect of niet beschikbaar is. In dat geval
blijft het remsysteem normaal werken,
maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u zo
snel mogelijk tot het Fiat Servicenetwerk.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
>“
AIRBAG
PASSAGIERSZIJDE
UITGESCHAKELD
(geel)
Het lampje
“brandt als de frontairbag
aan passagierszijde is uitgeschakeld.
Als u bij ingeschakelde frontairbag aan pas-
sagierszijde de contactsleutel in stand MAR
draait, gaat het lampje
“ongeveer 4 se-
conden branden en vervolgens 4 seconden
knipperen. Hierna moet het lampje doven.
Het lampje
“geeft boven-
dien eventuele storingen van
het lampje
¬aan. Dit wordt aange-
geven door het langer knipperen van
het lampje
“dan de normale 4 se-
conden. In dat geval kan het lampje
¬geen storingen in de airbag-/gor-
delspannersystemen aangeven. Voor-
dat u verder rijdt, dient u contact op
te nemen met het Fiat Servicenet-
werk om het systeem direct te laten
controleren.
ATTENTIE!
NIET OMGELEGDE
VEILIGHEIDSGORDEL
(rood)
Het lampje op het instrumentenpaneel gaat
continu branden als bij stilstaande auto de
veiligheidsgordel aan bestuurderszijde niet
goed is omgelegd. Als de auto rijdt en de
veiligheidsgordel van de bestuurdersstoel
is niet goed omgelegd, dan gaat het lampje
knipperen. Het akoestische signaal (zoe-
mer) van het SBR-systeem (Seat Belt
Reminder) kan permanent worden uitge-
schakeld door het Fiat Servicenetwerk.
<
121-132 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 127

128
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
LAMPJES
EN BERICHTEN
VOORGLOEI-
INSTALLATIE
(Multijet-uitvoeringen
– geel)
STORING VOORGLOEI-
INSTALLATIE
(Multijet-uitvoeringen
– geel)
Voorgloeien
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Het lamp-
je dooft als de voorgloeibougies de voor-
af ingestelde temperatuur hebben bereikt.
Start de motor, zodra het lampje gedoofd
is.
BELANGRIJK Bij een hoge buitentempe-
ratuur kan het lampje zeer kort branden.
Storing in voorgloei-installatie
Het lampje gaat knipperen als er een sto-
ring is in de voorgloei-installatie. Wendt
u zo snel mogelijk tot het Fiat Service-
netwerk.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
m
WATER IN
BRANDSTOFFILTER
AANWEZIG
(Multijet-uitvoeringen
– geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Het lampje gaat branden als er water in
het dieselfilter zit.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
c
Water in het brandstofsys-
teem kan het inspuitsysteem
ernstig beschadigen en de mo-
tor kan onregelmatig gaan
draaien. Als het lampje
cgaat branden
(bij bepaalde uitvoeringen verschijnt
ook een bericht op het display), wendt
u dan zo snel mogelijk tot het Fiat Ser-
vicenetwerk om de condens te laten af-
tappen. Als het lampje direct na het
tanken gaat branden, bestaat de mo-
gelijkheid dat er tijdens het tanken wa-
ter in de brandstoftank is gekomen: zet
in dat geval onmiddellijk de motor uit
en wendt u tot het Fiat Servicenetwerk.
121-132 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 128

129
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
LAMPJES
EN BERICHTEN
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat bij de volgende omstan-
digheden branden.
Storing motoroliedruksensor
Het lampje gaat branden bij een storing
in de motoroliedruksensor. Wendt u zo
snel mogelijk tot het Fiat Servicenetwerk
om de storing te laten verhelpen.
Storing Start&Stop
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing
is in het Start&Stop-systeem.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
Storing buitenverlichting
Zie hetgeen beschreven is voor lampje
6.
Brandstofnoodschakelaar
geactiveerd
Het lampje gaat branden als de brand-
stofnoodschakelaar is ingeschakeld.
Op het display verschijnt de bijbehorende
melding.
è
DEFECTE BUITENVERLICHTING
(geel)
Het lampje gaat branden (bepaalde uit-
voeringen) als er een storing is in een van
de volgende systemen:
– buitenverlichting
– remlichten
– mistachterlichten
– richtingaanwijzers
– kentekenplaatverlichting
– dagverlichting (d.r.l.) (voor bepaalde uit- voeringen/markten).
De storing kan betreffen: doorbranden
van een of meer lampen, doorbranden van
de bijbehorende zekering of een onder-
breking in de elektrische verbinding.
Op enkele uitvoeringen gaat het lampje è
branden.
Op enkele uitvoeringen verschijnt een bij-
behorende melding op het display.
W
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de mistach-
terlichten worden ingeschakeld.
4
STORING ELEKTRONISCHE
STARTBLOKKERING
– FIAT CODE (geel)
Een brandend lampje (op enkele uitvoe-
ringen verschijnt ook een melding op het
display) geeft een storing aan in het Fiat
Code-systeem of, indien aanwezig, in het
diefstalalarm: wendt u in dat geval zo snel
mogelijk tot het Fiat Servicenetwerk.
Y
121-132 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 129

130
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
LAMPJES
EN BERICHTEN
STORING ESP
(geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Als het lampje niet dooft of tijdens het rij-
den blijft branden en het lampje op de
knop ASR OFF gaat branden, wendt u
dan tot het Fiat Servicenetwerk.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
Opmerking Als het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESP in werking is getreden.
á
STORING
HILL HOLDER
(geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Als het lampje gaat branden, is er een sto-
ring in het Hill Holder-systeem. Wendt
u in dat geval zo snel mogelijk tot het
Fiat Servicenetwerk.
Op enkele uitvoeringen gaat het lampje
ábranden.
Op enkele uitvoeringen verschijnt een
bijbehorende melding op het display.
*
VERSLETEN
REMBLOKKEN
(geel)
Het lampje op het instrumentenpaneel
gaat branden als de remblokken voor ver-
sleten zijn; laat deze in dat geval zo snel
mogelijk vervangen.
Op enkele uitvoeringen verschijnt een
bijbehorende melding op het display.
d
REINIGING VAN ROETFILTER (DPF)
BEZIG (alleen Multijet-
uitvoeringen met DPF –
geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enkele
seconden moet het lampje doven. Het
lampje gaat continu branden om de
bestuurder er op te wijzen dat het DPF-
systeem het regeneratieproces moet uit-
voeren om de verzadiging met verontrei-
nigende stoffen (partikels) te verhelpen.
Het lampje gaat niet bij iedere regenera-
tie van het roetfilter branden, maar alleen
als de rijomstandigheden vereisen dat de
bestuurder er op attent wordt gemaakt.
Om het lampje te laten doven moet de
auto doorrijden, totdat het regeneratie-
proces is voltooid. Dit duurt gemiddeld
15 minuten. De optimale omstandigheden
om het proces te voltooien, worden be-
reikt wanneer de auto 60 km/h rijdt bij
een toerental boven 2000 toeren/min.
Het branden van het lampje duidt niet op
een defect aan de auto. Het is dus niet no-
dig om de auto naar de garage te brengen.
Als het lampje gaat branden, verschijnt op
het display een bijbehorende melding
(voor bepaalde uitvoeringen/markten).
hDe rijsnelheid moet altijd
worden aangepast aan de
verkeerssituatie en de weersomstan-
digheden en u dient zich altijd aan de
geldende verkeerswetgeving te hou-
den. U kunt de motor ook uitzetten
met een brandend DPF-lampje; het
herhaaldelijk onderbreken van het re-
generatieproces kan echter een vroeg-
tijdige verslechtering van de motor-
oliekwaliteit veroorzaken. Het is
daarom aan te raden altijd te wach-
ten tot het lampje gedoofd is voordat
u de motor uitzet en de hierboven be-
schreven aanwijzingen op te volgen.
Het is niet aan te raden het regene-
ratieproces van het DPF te voltooien
bij een stilstaande auto.
ATTENTIE!
121-132 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 130

131
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
LAMPJES
EN BERICHTEN
INSCHAKELING
ELEKTRISCHE STUUR -
BEKRACHTIGING
“DUALDRIVE” (groen)
Het opschrift CITY gaat branden als de
elektrische stuurbekrachtiging “Dualdrive”
wordt ingeschakeld door het indrukken
van de betreffende knop. Als opnieuw op
de knop wordt gedrukt, dooft het opschrift
CITY.
CITY
GROOTLICHT
(blauw)
Het lampje gaat branden als het grootlicht
wordt ingeschakeld.
1
MISTLAMPEN VOOR
(groen)
Het lampje gaat branden als de mistlam-
pen voor worden ingeschakeld.
5
RICHTINGAANWIJZER
LINKS
(groen – knipperend)
Het lampje gaat branden als de richting-
aanwijzerhendel omlaag wordt gezet of,
tegelijkertijd met het lampje van de rech-
ter richtingaanwijzer, als de drukknop
voor de waarschuwingsknipperlichten
wordt ingedrukt.
F
RICHTINGAANWIJZER
RECHTS
(groen – knipperend)
Het lampje gaat branden als de richting-
aanwijzerhendel omhoog wordt gezet of,
tegelijkertijd met het lampje van de linker
richtingaanwijzer, als de drukknop voor
de waarschuwingsknipperlichten wordt
ingedrukt.
D
BUITENVERLICHTING
EN DIMLICHTEN
(groen)
FOLLOW ME HOME
(groen)
Buitenverlichting en dimlicht
Het lampje gaat branden als de buitenver-
lichting of het dimlicht wordt ingeschakeld.
Follow me home
Het lampje gaat branden als dit systeem
wordt gebruikt (zie “Follow me home” in
het hoofdstuk “Dashboard en bediening”).
Op het display verschijnt de bijbehorende
melding.
3
121-132 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 131

132
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
LAMPJES
EN BERICHTEN
ASR-SYSTEEM
(uitvoeringen met
multifunctioneel display)
Het ASR-systeem kan worden uitgescha-
keld door het indrukken van de knop
ASR OFF.
Op het display verschijnt een melding die
aangeeft dat het systeem is uitgeschakeld;
gelijktijdig gaat het lampje in de knop
branden.
Als opnieuw op de knop ASR OFF
wordt gedrukt, dooft het lampje op de
knop en verschijnt op het display een mel-
ding die aangeeft dat het systeem weer is
ingeschakeld.
KANS OP GLADHEID
(uitvoeringen met
multifunctioneel display)
Als de buitentemperatuur gelijk is aan of
lager wordt dan 3 °C, dan knippert de
temperatuuraanduiding om aan te geven
dat er kans op gladheid bestaat.
Op het display verschijnt een bijbehoren-
de melding.
BEPERKTE ACTIERADIUS
(uitvoeringen met
multifunctioneel display)
Op het display verschijnt een melding om
de gebruiker te waarschuwen als de ac-
tieradius van de auto kleiner wordt dan
50 km. SNELHEIDSLIMIET
OVERSCHREDEN
Op het display verschijnt een melding als
de ingestelde snelheidslimiet wordt over-
schreden (zie “Multifunctioneel display” in
het hoofdstuk “Dashboard en bediening”).
121-132 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 132

133
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
MOTOR STARTEN ............................................................. 134
WIEL VERWISSELEN .......................................................... 135
SNELLE BANDENREPARATIESET
FIX&GO automatic .............................................................. 140
GLOEILAMP VERVANGEN .............................................. 145
GLOEILAMP BUITENVERLICHTING
VERVANGEN .......................................................................\
. 147
GLOEILAMP INTERIEURVERLICHTING
VERVANGEN .......................................................................\
. 152
ZEKERINGEN VE RVANGEN ........................................... 153
ACCU OPLADEN ............................................................... 161
OPKRIKKEN VAN DE AUTO .......................................... 162
SLEPEN VAN DE AUTO .................................................... 163
N
N
O
O
O
O
D
D
G
G
E
E
V
V
A
A
L
L
L
L
E
E
N
N
In geval van nood raden wij u aan het gratis nummer te bellen dat in de \
Service- en
garantiehandleiding vermeld staat.
U kunt ook de site www.fiat.com raadplegen voor de dichtstbijzijnde vest\
iging van het Fiat Servicenetwerk.
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 133

134
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
MOTOR STARTEN
NOODSTART
Als het lampje
Yop het instrumen-
tenpaneel constant blijft branden, wendt
u dan onmiddellijk tot het Fiat Service-
netwerk.
STARTEN MET EEN HULPACCU
fig. 1
Als de accu leeg is, kan de motor worden
gestart met een hulpaccu, die ten minste
dezelfde capaciteit moet hebben als de
lege accu. Ga voor het starten als volgt te werk:
❒verbind de pluspolen (+
teken nabij de
pool) van de beide accu’s met een start-
kabel;
❒sluit een tweede startkabel aan op de minpool (– ) van de hulpaccu en op de
massa-aansluiting
Eop de motor of de
versnellingsbak van de auto die gestart
moet worden;
❒start de motor;
❒neem als de motor draait, de kabels in de omgekeerde volgorde los.
Als de motor na enkele pogingen niet aan-
slaat, blijf dan niet proberen maar wendt
u tot het Fiat Servicenetwerk. BELANGRIJK Verbind de minklemmen
van de twee accu’s niet direct met elkaar:
eventuele vonken kunnen het explosieve
gas ontsteken dat uit de accu kan ont-
snappen. Als de hulpaccu is geïnstalleerd
aan boord van een andere auto, mogen
tussen deze auto en de auto met de lege
accu niet per ongeluk metalen delen met
elkaar in verbinding staan.
BELANGRIJK
Raadpleeg de paragraaf
"Start&Stop-systeem" in het hoofdstuk
"Dashboard en bediening" voordat een au-
to met Start&Stop-systeem met een hulp-
accu wordt gestart.
Deze startprocedure mag al-
leen worden uitgevoerd door
deskundige personen, omdat onjuiste
handelingen vonken kunnen veroor-
zaken. De vloeistof in de accu is gif-
tig en corrosief. Vermijd het contact
met de huid en de ogen. Kom ook niet
dicht bij een accu met open vuur of
een brandende sigaret en veroorzaak
geen vonken.
ATTENTIE!
fig. 1F0M0659m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 134

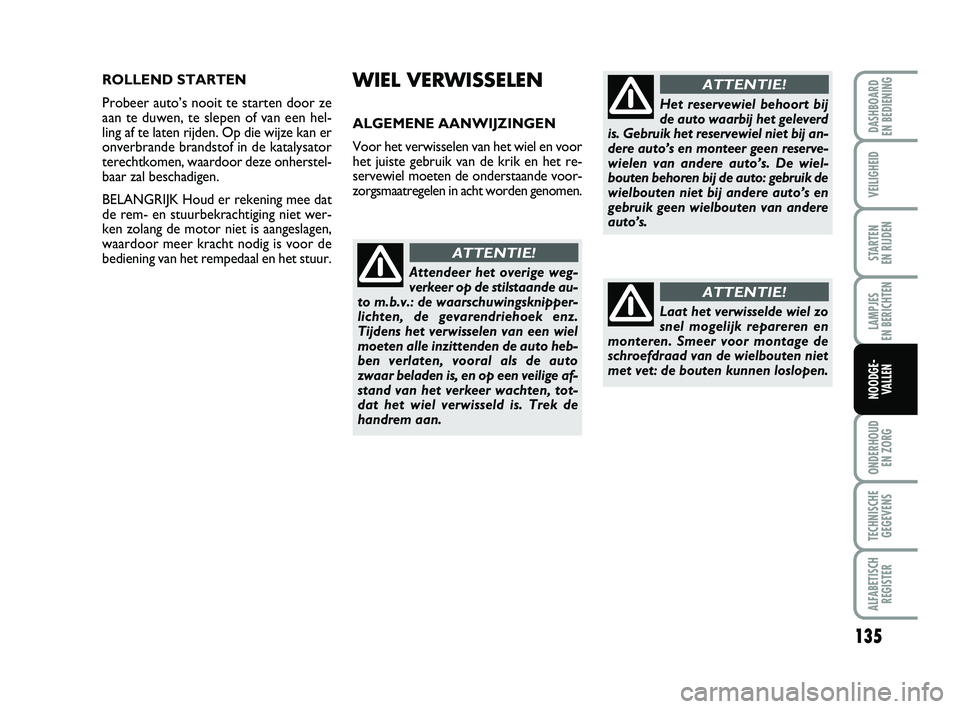

135
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
WIEL VERWISSELEN
ALGEMENE AANWIJZINGEN
Voor het verwisselen van het wiel en voor
het juiste gebruik van de krik en het re-
servewiel moeten de onderstaande voor-
zorgsmaatregelen in acht worden genomen.
Attendeer het overige weg-
verkeer op de stilstaande au-
to m.b.v.: de waarschuwingsknipper-
lichten, de gevarendriehoek enz.
Tijdens het verwisselen van een wiel
moeten alle inzittenden de auto heb-
ben verlaten, vooral als de auto
zwaar beladen is, en op een veilige af-
stand van het verkeer wachten, tot-
dat het wiel verwisseld is. Trek de
handrem aan.
ATTENTIE!
Het reservewiel behoort bij
de auto waarbij het geleverd
is. Gebruik het reservewiel niet bij an-
dere auto’s en monteer geen reserve-
wielen van andere auto’s. De wiel-
bouten behoren bij de auto: gebruik de
wielbouten niet bij andere auto’s en
gebruik geen wielbouten van andere
auto’s.
ATTENTIE!
Laat het verwisselde wiel zo
snel mogelijk repareren en
monteren. Smeer voor montage de
schroefdraad van de wielbouten niet
met vet: de bouten kunnen loslopen.
ATTENTIE!
ROLLEND STARTEN
Probeer auto’s nooit te starten door ze
aan te duwen, te slepen of van een hel-
ling af te laten rijden. Op die wijze kan er
onverbrande brandstof in de katalysator
terechtkomen, waardoor deze onherstel-
baar zal beschadigen.
BELANGRIJK Houd er rekening mee dat
de rem- en stuurbekrachtiging niet wer-
ken zolang de motor niet is aangeslagen,
waardoor meer kracht nodig is voor de
bediening van het rempedaal en het stuur.
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 135

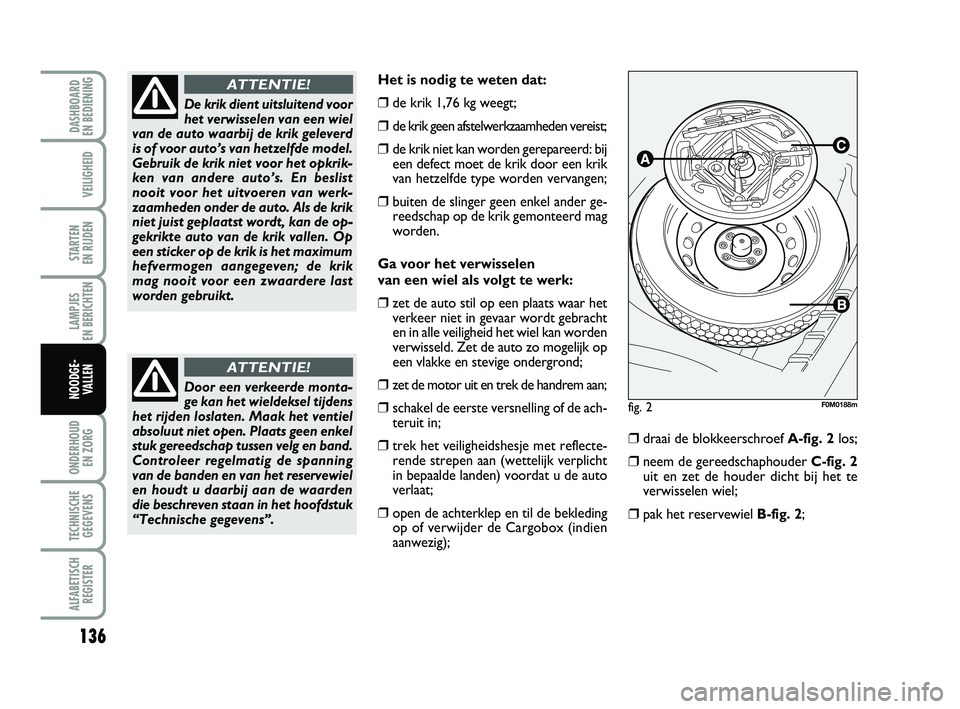

136
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
Het is nodig te weten dat:
❒de krik 1,76 kg weegt;
❒de krik geen afstelwerkzaamheden vereist;
❒de krik niet kan worden gerepareerd: bijeen defect moet de krik door een krik
van hetzelfde type worden vervangen;
❒buiten de slinger geen enkel ander ge-reedschap op de krik gemonteerd mag
worden.
Ga voor het verwisselen
van een wiel als volgt te werk:
❒zet de auto stil op een plaats waar het verkeer niet in gevaar wordt gebracht
en in alle veiligheid het wiel kan worden
verwisseld. Zet de auto zo mogelijk op
een vlakke en stevige ondergrond;
❒zet de motor uit en trek de handrem aan;
❒schakel de eerste versnelling of de ach-teruit in;
❒trek het veiligheidshesje met reflecte-rende strepen aan (wettelijk verplicht
in bepaalde landen) voordat u de auto
verlaat;
❒open de achterklep en til de bekleding
op of verwijder de Cargobox (indien
aanwezig);
❒draai de blokkeerschroef A-fig. 2los;
❒neem de gereedschaphouder C-fig. 2
uit en zet de houder dicht bij het te
verwisselen wiel;
❒pak het reservewiel B-fig. 2;
fig. 2F0M0188m
De krik dient uitsluitend voor
het verwisselen van een wiel
van de auto waarbij de krik geleverd
is of voor auto’s van hetzelfde model.
Gebruik de krik niet voor het opkrik-
ken van andere auto’s. En beslist
nooit voor het uitvoeren van werk-
zaamheden onder de auto. Als de krik
niet juist geplaatst wordt, kan de op-
gekrikte auto van de krik vallen. Op
een sticker op de krik is het maximum
hefvermogen aangegeven; de krik
mag nooit voor een zwaardere last
worden gebruikt.
ATTENTIE!
Door een verkeerde monta-
ge kan het wieldeksel tijdens
het rijden loslaten. Maak het ventiel
absoluut niet open. Plaats geen enkel
stuk gereedschap tussen velg en band.
Controleer regelmatig de spanning
van de banden en van het reservewiel
en houdt u daarbij aan de waarden
die beschreven staan in het hoofdstuk
“Technische gegevens”.
ATTENTIE!
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 136
