Ilyen esetben fordítsuk az indítókulcsot
a STOP állásba, majd ismét a MARál-
lásba; ha a motor továbbra sem indul, is-
mételjük meg az indítást a gépkocsihoz
kapott másik kulcsokkal. Ha ezek után
sem sikerül a motor elindítása, lépjünk
kapcsolatba egy Fiat márkaszervizzel. Menet közben a Yfigyelmeztető
lámpa kigyullad
❒A Yfigyelmeztető lámpa kigyulladá-
sa azt jelenti, hogy a rendszer éppen
öndiagnózist folytat (pl. feszültségesés
miatt).
❒Ha a Yfigyelmeztető lámpa tovább-
ra is égve marad, lépjünk kapcsolatba
egy Fiat márkaszervizzel.
Ha a kulcsot erős ütés éri,
a beépített elektronikus al-
katrészek károsodhatnak.

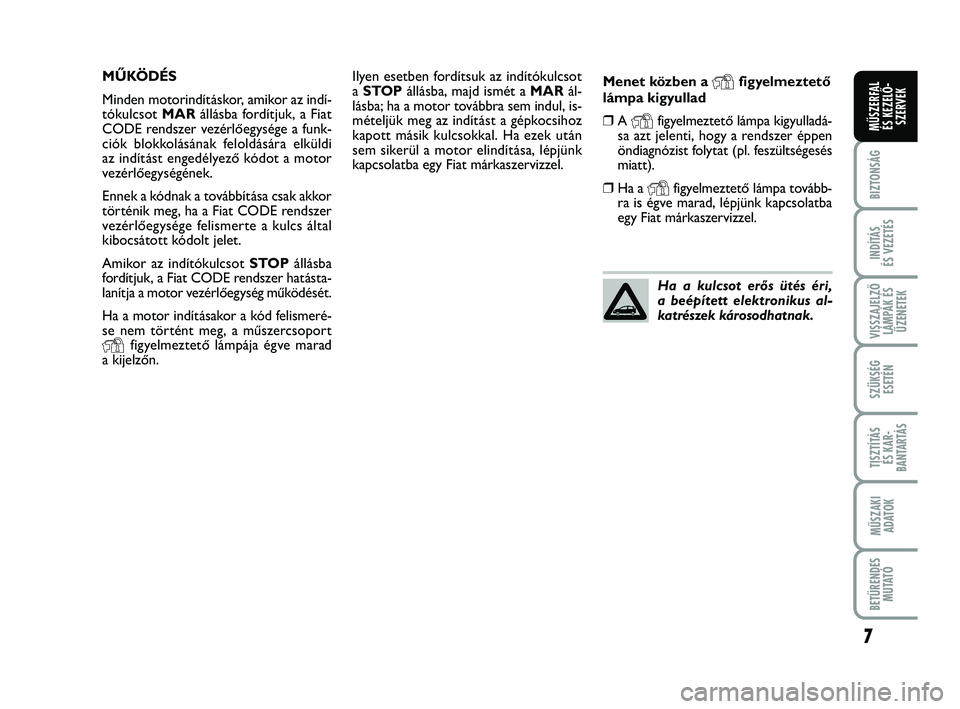

MŰKÖDÉS
Minden motorindításkor, amikor az indí-
tókulcsot MARállásba fordítjuk, a Fiat
CODE rendszer vezérlőegysége a funk-
ciók blokkolásának feloldására elküldi
az indítást engedélyező kódot a motor
vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor
történik meg, ha a Fiat CODE rendszer
vezérlőegysége felismerte a kulcs által
kibocsátott kódolt jelet.
Amikor az indítókulcsot STOP állásba
fordítjuk, a Fiat CODE rendszer hatásta-
lanítja a motor vezérlőegység működését.
Ha a motor indításakor a kód felismeré-
se nem történt meg, a műszercsoport
Yfigyelmeztető lámpája égve marad
a kijelzőn.
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 7

8
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK
TÁVVEZÉRLŐVEL ELLÁTOTT
KULCS 4. ábra
A kulcs A fém szára az alábbiakat mű-
ködteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒tanksapka nyitását/zárását (változattól/
piactól függően, egyes változatoknál).
A B gomb megnyomásával tudjuk a kulcs
fém tollát kinyitni/becsukni.
A
Ëgomb működteti az ajtók és a cso-
magtérajtó nyitását.
A
Ágomb működteti az ajtók és a cso-
magtérajtó zárását.
A
Rgomb működteti a csomagtérajtó
távműködtetésű nyitását.
Az ajtózárak nyitásakor az utastér világí-
tás lámpái egy beállított időtartamra
kigyulladnak.

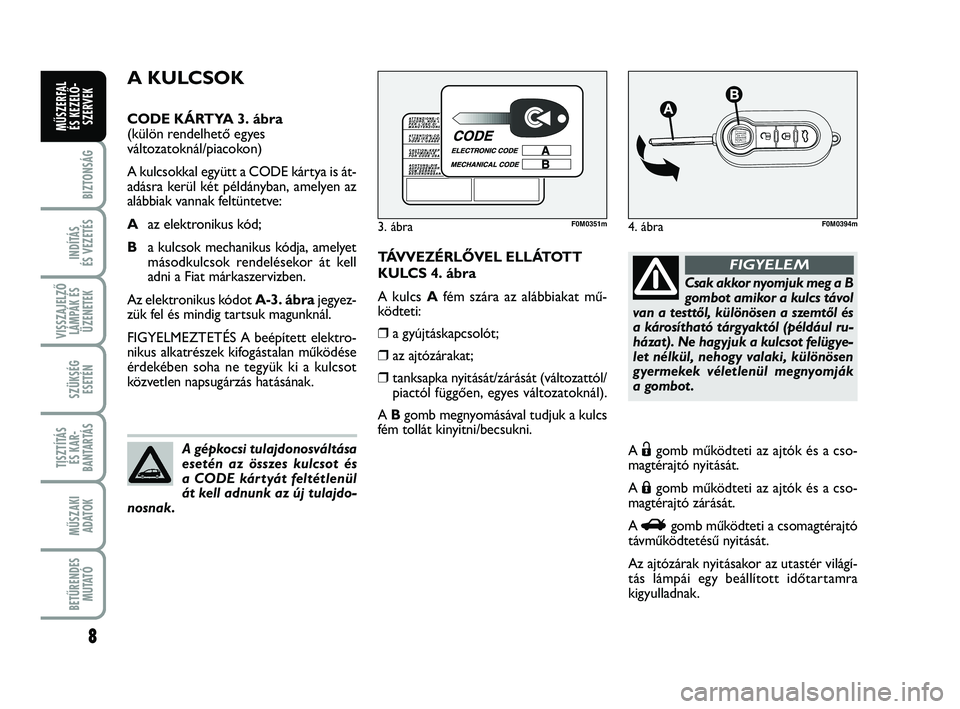

A KULCSOK
CODE KÁRTYA 3. ábra
(külön rendelhető egyes
változatoknál/piacokon)
A kulcsokkal együtt a CODE kártya is át-
adásra kerül két példányban, amelyen az
alábbiak vannak feltüntetve:
A az elektronikus kód;
B a kulcsok mechanikus kódja, amelyet
másodkulcsok rendelésekor át kell
adni a Fiat márkaszervizben.
Az elektronikus kódot A-3. ábra jegyez-
zük fel és mindig tartsuk magunknál.
FIGYELMEZTETÉS A beépített elektro-
nikus alkatrészek kifogástalan működése
érdekében soha ne tegyük ki a kulcsot
közvetlen napsugárzás hatásának.
A gépkocsi tulajdonosváltása
esetén az összes kulcsot és
a CODE kártyát feltétlenül
át kell adnunk az új tulajdo-
nosnak.
3. ábraF0M0351m
Csak akkor nyomjuk meg a B
gombot amikor a kulcs távol
van a testtől, különösen a szemtől és
a károsítható tárgyaktól (például ru-
házat). Ne hagyjuk a kulcsot felügye-
let nélkül, nehogy valaki, különösen
gyermekek véletlenül megnyomják
a gombot .
FIGYELEM
4. ábraF0M0394m
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 8

9
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

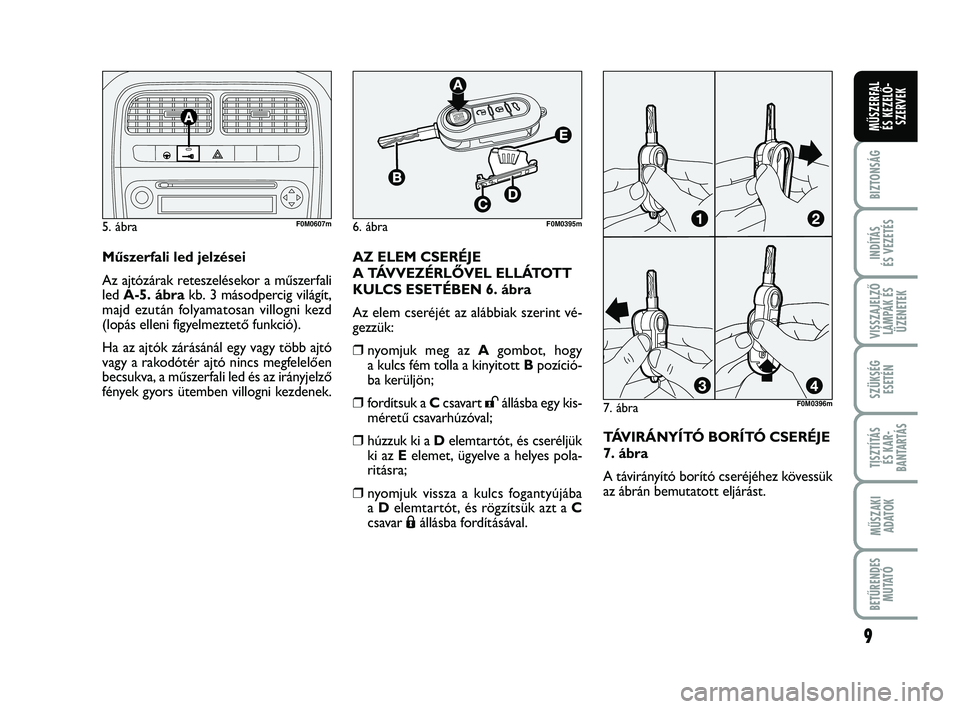

Műszerfali led jelzései
Az ajtózárak reteszelésekor a műszerfali
led A-5. ábra kb. 3 másodpercig világít,
majd ezután folyamatosan villogni kezd
(lopás elleni figyelmeztető funkció).
Ha az ajtók zárásánál egy vagy több ajtó
vagy a rakodótér ajtó nincs megfelelően
becsukva, a műszerfali led és az irányjelző
fények gyors ütemben villogni kezdenek.
5. ábraF0M0607m
7. ábra
6. ábraF0M0395m
F0M0396m
AZ ELEM CSERÉJE
A TÁVVEZÉRLŐVEL ELLÁTOTT
KULCS ESETÉBEN 6. ábra
Az elem cseréjét az alábbiak szerint vé-
gezzük:
❒nyomjuk meg az Agombot, hogy
a kulcs fém tolla a kinyitott B pozíció-
ba kerüljön;
❒fordítsuk a C csavart :állásba egy kis-
méretű csavarhúzóval;
❒húzzuk ki a D elemtartót, és cseréljük
ki az E elemet, ügyelve a helyes pola-
ritásra;
❒nyomjuk vissza a kulcs fogantyújába a D elemtartót, és rögzítsük azt a C
csavar
Áállásba fordításával. TÁVIRÁNYÍTÓ BORÍTÓ CSERÉJE
7. ábra
A távirányító borító cseréjéhez kövessük
az ábrán bemutatott eljárást.
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 9

10
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

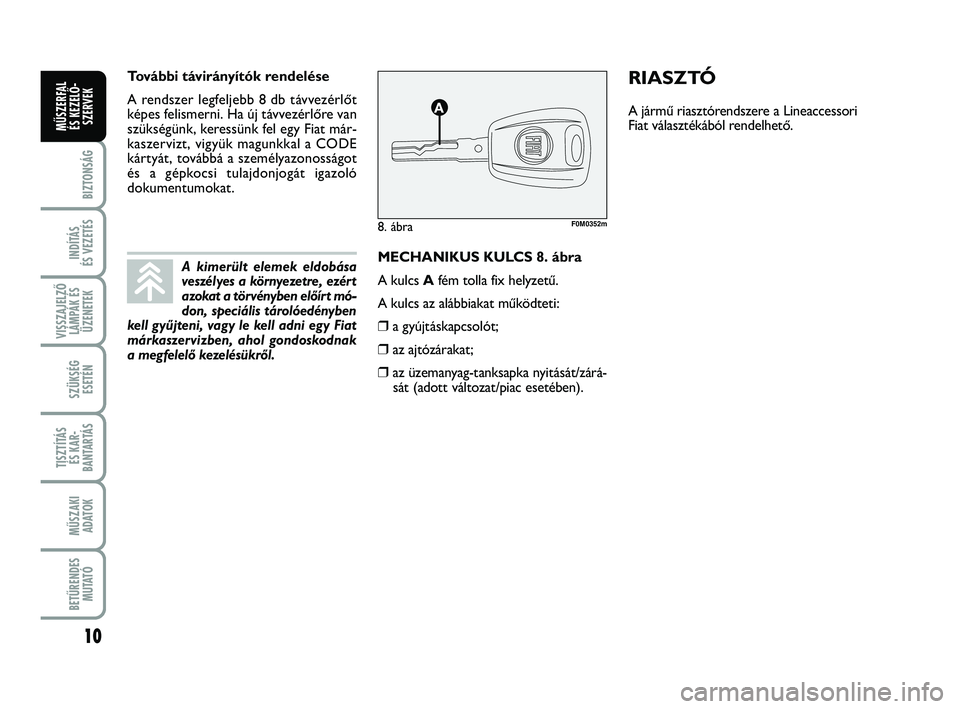

MECHANIKUS KULCS 8. ábra
A kulcs A fém tolla fix helyzetű.
A kulcs az alábbiakat működteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒az üzemanyag-tanksapka nyitását/zárá -
sát (adott változat/piac esetében).
8. ábraF0M0352m
RIASZTÓ
A jármű riasztórendszere a Lineaccessori
Fiat választékából rendelhető.
A kimerült elemek eldobása
veszélyes a környezetre, ezért
azokat a törvényben előírt mó-
don, speciális tárolóedényben
kell gyűjteni, vagy le kell adni egy Fiat
márkaszervizben, ahol gondoskodnak
a megfelelő kezelésükről.
További távirányítók rendelése
A rendszer legfeljebb 8 db távvezérlőt
képes felismerni. Ha új távvezérlőre van
szükségünk, keressünk fel egy Fiat már-
kaszervizt, vigyük magunkkal a CODE
kártyát, továbbá a személyazonosságot
és a gépkocsi tulajdonjogát igazoló
dokumentumokat.
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 10

11
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

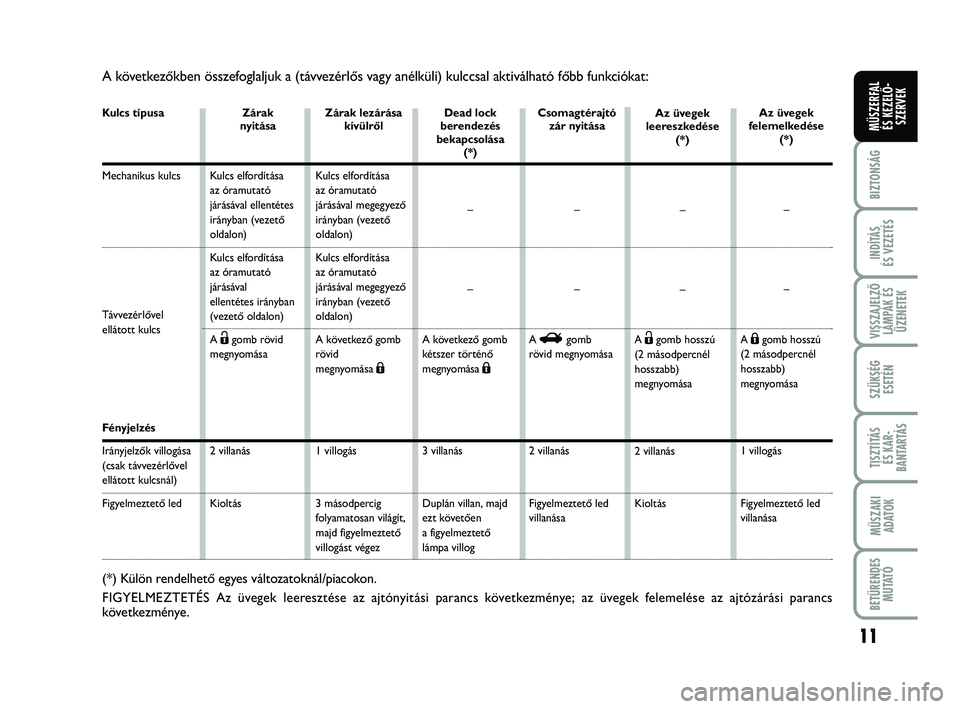

A következőkben összefoglaljuk a (távvezérlős vagy anélküli) kulccsal aktiválható főbb funkciókat:
Zárak
nyitása
Kulcs elfordítása
az óramutató
járásával ellentétes
irányban (vezető
oldalon)
Kulcs elfordítása
az óramutató
járásával
ellentétes irányban
(vezető oldalon)
A
Ëgomb rövid
megnyomása
2 villanás
Kioltás Zárak lezárása
kívülről
Kulcs elfordítása
az óramutató
járásával megegyező
irányban (vezető
oldalon)
Kulcs elfordítása
az óramutató
járásával megegyező
irányban (vezető
oldalon)
A következő gomb
rövid
megnyomása
Á
1 villogás
3 másodpercig
folyamatosan világít,
majd figyelmeztető
villogást végez Dead lock
berendezés
bekapcsolása
(*)
–
–
A következő gomb
kétszer történő
megnyomása
Á
3 villanás
Duplán villan, majd
ezt követően
a figyelmeztető
lámpa villog Csomagtérajtó
zár nyitása
–
–
A
Rgomb
rövid megnyomása
2 villanás
Figyelmeztető led
villanása
(*) K ülön rendelhető egyes változatoknál/piacokon.
FIGYELMEZTETÉS Az üvegek leeresztése az ajtónyitási parancs következménye; az üvegek felemelése az ajtózárási parancs
következménye.
Az üvegek
leereszkedése
(*)
–
–
A Ëgomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
2 villanás
Kioltás Az üvegek
felemelkedése
(*)
–
–
A Ágomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
1 villogás
Figyelmeztető led
villanása
Kulcs típusa
Mechanikus kulcs
Távvezérlővel ellátott kulcs
Fényjelzés
Irányjelzők villogása
(csak távvezérlővel
ellátott kulcsnál)
Figyelmeztető led
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 11

12
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

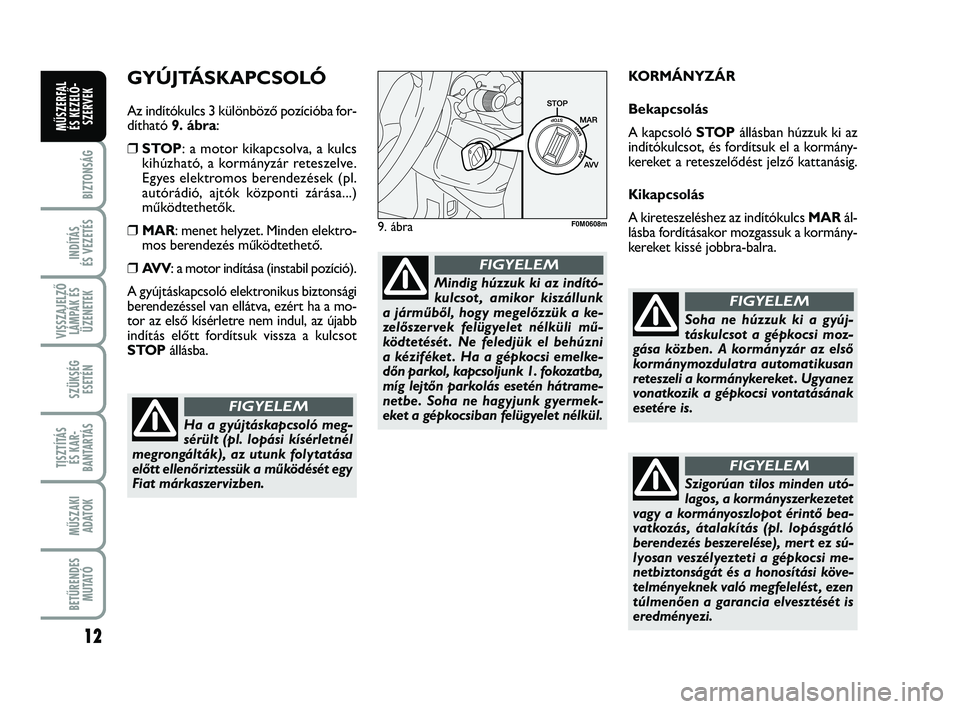

GYÚJTÁSKAPCSOLÓ
Az indítókulcs 3 különböző pozícióba for-
dítható 9. ábra:
❒STOP: a motor kikapcsolva, a kulcs
kihúzható, a kormányzár reteszelve.
Egyes elektromos berendezések (pl.
autórádió, ajtók központi zárása...)
működtethetők.
❒MAR: menet helyzet. Minden elektro-mos berendezés működtethető.
❒AV V : a motor indítása (instabil pozíció).
A gyújtáskapcsoló elektronikus biztonsági
berendezéssel van ellátva, ezért ha a mo-
tor az első kísérletre nem indul, az újabb
indítás előtt fordítsuk vissza a kulcsot
STOP állásba. KORMÁNYZÁR
Bekapcsolás
A kapcsoló STOP
állásban húzzuk ki az
indítókulcsot, és fordítsuk el a kormány-
kereket a reteszelődést jelző kattanásig.
Kikapcsolás
A kireteszeléshez az indítókulcs MAR ál-
lásba fordításakor mozgassuk a kormány-
kereket kissé jobbra-balra.
Ha a gyújtáskapcsoló meg-
sérült (pl. lopási kísérletnél
megrongálták), az utunk folytatása
előtt ellenőriztessük a működését egy
Fiat márkaszervizben.
FIGYELEM
Mindig húzzuk ki az indító-
kulcsot , amikor kiszállunk
a járműből, hogy megelőzzük a ke-
zelőszervek felügyelet nélküli mű-
ködtetését . Ne feledjük el behúzni
a kéziféket . Ha a gépkocsi emelke-
dőn parkol, kapcsoljunk 1. fokozatba,
míg lejtőn parkolás esetén hátrame-
netbe. Soha ne hagyjunk gyermek-
eket a gépkocsiban felügyelet nélkül.
FIGYELEM
9. ábraF0M0608m
Soha ne húzzuk ki a gyúj-
táskulcsot a gépkocsi moz-
gása közben. A kormányzár az első
kormánymozdulatra automatikusan
reteszeli a kormánykereket . Ugyanez
vonatkozik a gépkocsi vontatásának
esetére is.
FIGYELEM
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet
vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló
berendezés beszerelése), mert ez sú-
lyosan veszélyezteti a gépkocsi me-
netbiztonságát és a honosítási köve-
telményeknek való megfelelést , ezen
túlmenően a garancia elvesztését is
eredményezi.
FIGYELEM
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 12

13
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

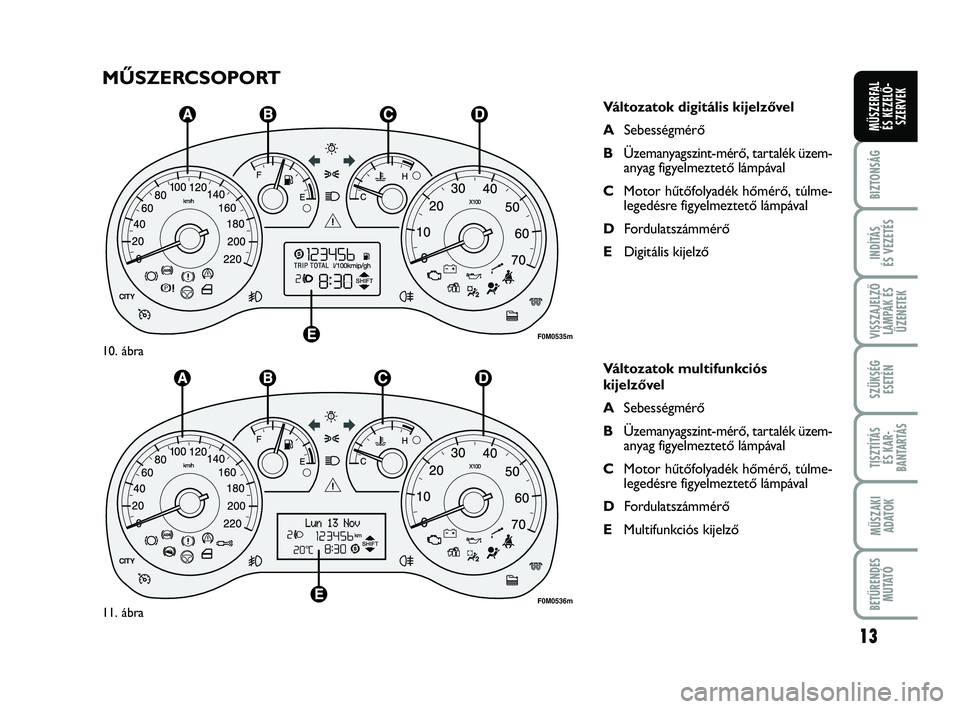

MŰSZERCSOPORT
Változatok digitális kijelzővel
A Sebességmérő
B Üzemanyagszint-mérő, tartalék üzem-
anyag figyelmeztető lámpával
C Motor hűtőfolyadék hőmérő, túlme-
legedésre figyelmeztető lámpával
D Fordulatszámmérő
E Digitális kijelző
Változatok multifunkciós
kijelzővel
A Sebességmérő
B Üzemanyagszint-mérő, tartalék üzem-
anyag figyelmeztető lámpával
C Motor hűtőfolyadék hőmérő, túlme-
legedésre figyelmeztető lámpával
D Fordulatszámmérő
E Multifunkciós kijelző
F0M0535m
10. ábra
F0M0536m11. ábra
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 13

14
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK
MŰSZEREK
A műszerek számlapjának színe és típusa
a változattól függően eltérő lehet.

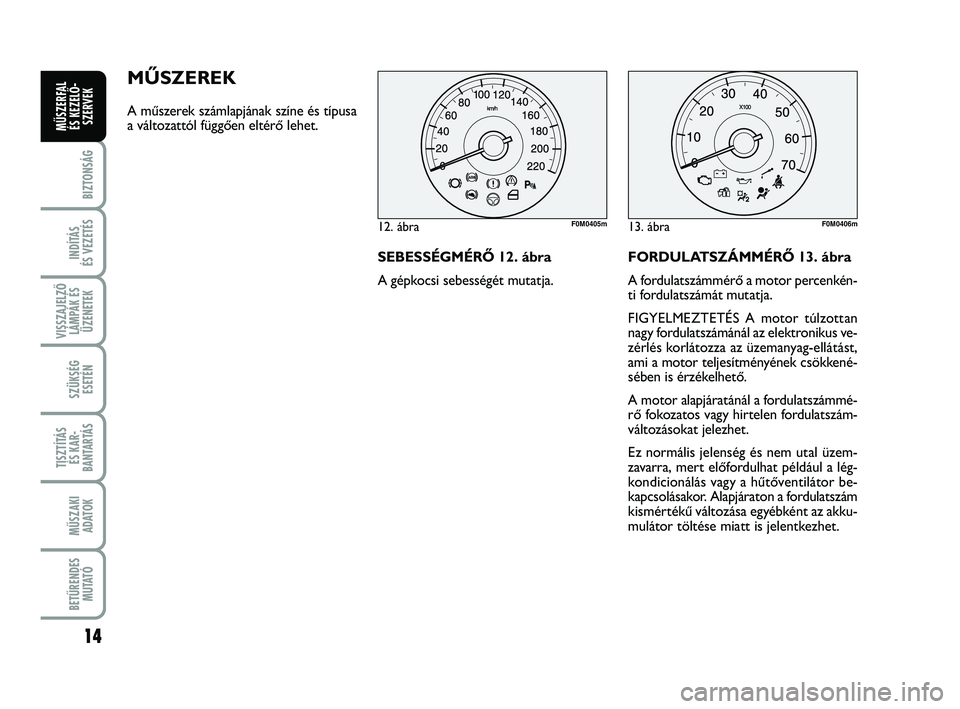

SEBESSÉGMÉRŐ 12. ábra
A gépkocsi sebességét mutatja.FORDULATSZÁMMÉRŐ 13. ábra
A fordulatszámmérő a motor percenkén-
ti fordulatszámát mutatja.
FIGYELMEZTETÉS A motor túlzottan
nagy fordulatszámánál az elektronikus ve-
zérlés korlátozza az üzemanyag-ellátást,
ami a motor teljesítményének csökkené-
sében is érzékelhető.
A motor alapjáratánál a fordulatszámmé-
rő fokozatos vagy hirtelen fordulatszám-
változásokat jelezhet.
Ez normális jelenség és nem utal üzem-
zavarra, mert előfordulhat például a lég-
kondicionálás vagy a hűtőventilátor be-
kapcsolásakor. Alapjáraton a fordulatszám
kismértékű változása egyébként az akku-
mulátor töltése miatt is jelentkezhet.
12. ábraF0M0405m13. ábraF0M0406m
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 14

15
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

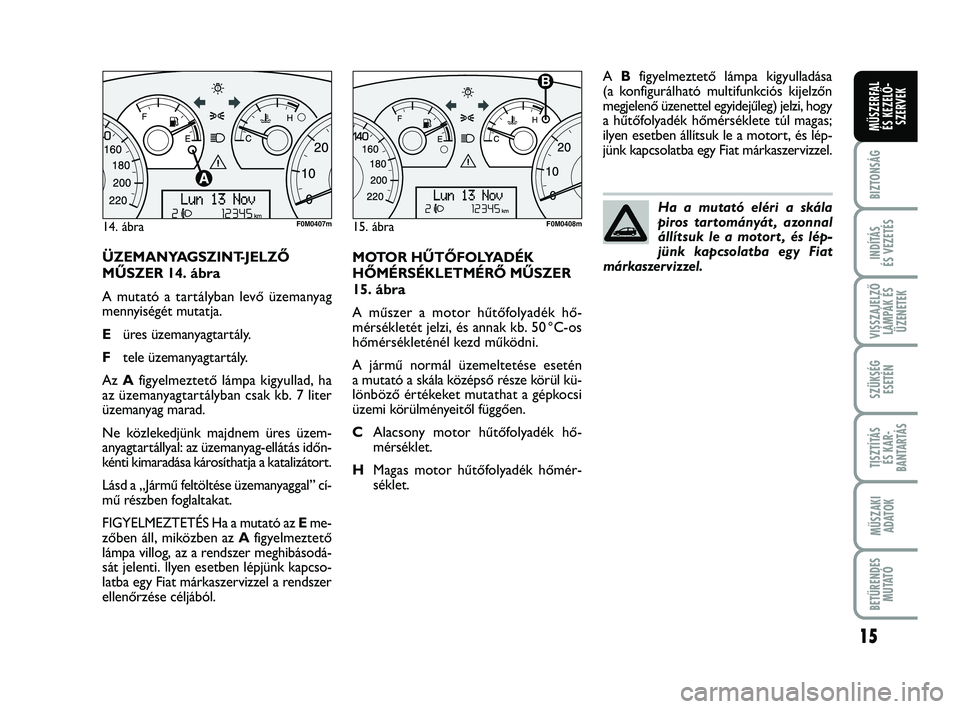

ÜZEMANYAGSZINT-JELZŐ
MŰSZER 14. ábra
A mutató a tartályban levő üzemanyag
mennyiségét mutatja.
E üres üzemanyagtartály.
F tele üzemanyagtartály.
Az Afigyelmeztető lámpa kigyullad, ha
az üzemanyagtartályban csak kb. 7 liter
üzemanyag marad.
Ne közlekedjünk majdnem üres üzem-
anyagtartállyal: az üzemanyag-ellátás időn-
kénti kimaradása károsíthatja a katalizátort.
Lásd a „Jármű feltöltése üzemanyaggal” cí-
mű részben foglaltakat.
FIGYELMEZTETÉS Ha a mutató az Eme-
zőben áll, miközben az Afigyelmeztető
lámpa villog, az a rendszer meghibásodá-
sát jelenti. Ilyen esetben lépjünk kapcso-
latba egy Fiat márkaszervizzel a rendszer
ellenőrzése céljából. MOTOR HŰTŐFOLYADÉK
HŐMÉRSÉKLETMÉRŐ MŰSZER
15. ábra
A műszer a motor hűtőfolyadék hő-
mérsékletét jelzi, és annak kb. 50 °C-os
hőmérsékleténél kezd működni.
A jármű normál üzemeltetése esetén
a mutató a skála középső része körül kü-
lönböző értékeket mutathat a gépkocsi
üzemi körülményeitől függően.
C
Alacsony motor hűtőfolyadék hő-
mérséklet.
H Magas motor hűtőfolyadék hőmér-
séklet. A
B figyelmeztető lámpa kigyulladása
(a konfigurálható multifunkciós kijelzőn
megjelenő üzenettel egyidejűleg) jelzi, hogy
a hűtőfolyadék hőmérséklete túl magas;
ilyen esetben állítsuk le a motort, és lép-
jünk kapcsolatba egy Fiat márkaszervizzel.
Ha a mutató eléri a skála
piros tartományát , azonnal
állítsuk le a motort , és lép-
jünk kapcsolatba egy Fiat
márkaszervizzel.
14. ábraF0M0407m15. ábraF0M0408m
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 15

16
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK
DIGITÁLIS KIJELZŐ
STANDARD KÉPERNYŐ 16. ábra
A standard kijelző az alábbi információk
megjelenítésére képes:
A Fényszóró beállítás kijelzése (csak be-
kapcsolt tompított fényszórók esetén).
B Óra (mindig látható, kihúzott gyújtás-
kulccsal és zárt ajtókkal is)
C Kilométer-számláló (megtett kilomé-
terek vagy mérföldek kijelzése) és Trip
computer információk.
D Start&Stop funkció jelzése (egyes vál-
tozatoknál és piacokon).
E Gear Shift Indicator (fokozatváltás jel-
zése) (egyes változatoknál és piaco-
kon).
Megjegyzés Kihúzott indítókulcsnál (va-
lamelyik első ajtó nyitásakor) a kijelző né-
hány másodpercig megjeleníti a pontos időt
és a megtett kilométert vagy mérföldet. VEZÉRLŐGOMBOK 17. ábra
+Mozgás a menüben a kijelzett opciók
között felfelé, vagy a kijelzett érték
növelése.
MENÜMegnyomás röviden: a menü
ESCmegjelenítése és/vagy ugrás a kö-
vetkező képernyőre vagy a kí-
vánt menü opció megerősítése.
Megnyomás hosszan: visszaté-
rés a standard képernyőre.
–Mozgás a menüben a kijelzett opciók
között lefelé vagy a kijelzett érték
csökkentése.Megjegyzés
A +és a – gombok funkciói
az alábbi esetekben eltérőek:
A belső világítás fényerősségének
beállítása
– a standard kijelző bekapcsolt állapotá-
ban lehetővé teszi a műszercsoport, az au-
tórádió és az automatikus légkondicioná-
ló kezelőpanel megvilágítás
fényerősségének beállítását.
Setup menü
– a menüben felfelé vagy lefelé mozgást
tesznek lehetővé;
– lehetővé teszi a beállítási műveletek so-
rán az érték növelését vagy csökkentését.
16. ábraF0M0537m17. ábraF0M0122m
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 16
