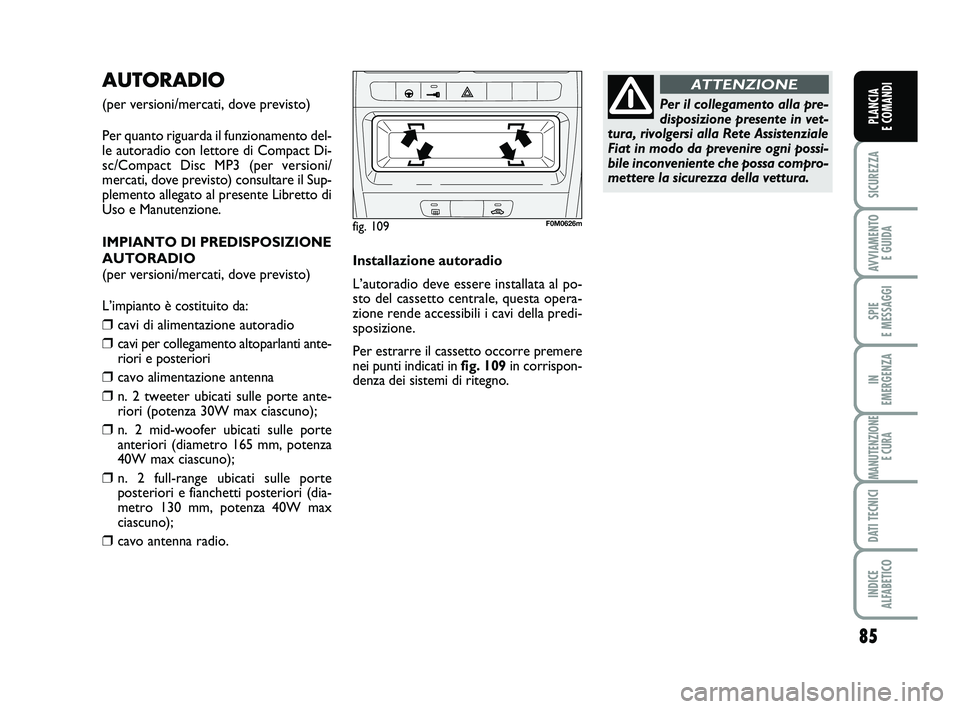

AUTORADIO
(per versioni/mercati, dove previsto)
Per quanto riguarda il funzionamento del-
le autoradio con lettore di Compact Di-
sc/Compact Disc MP3 (per versioni/
mercati, dove previsto) consultare il Sup-
plemento allegato al presente Libretto di
Uso e Manutenzione.
IMPIANTO DI PREDISPOSIZIONE
AUTORADIO
(per versioni/mercati, dove previsto)
L’impianto è costituito da:
❒cavi di alimentazione autoradio
❒cavi per collegamento altoparlanti ante-
riori e posteriori
❒cavo alimentazione antenna
❒n. 2 tweeter ubicati sulle porte ante-
riori (potenza 30W max ciascuno);
❒n. 2 mid-woofer ubicati sulle porte
anteriori (diametro 165 mm, potenza
40W max ciascuno);
❒n. 2 full-range ubicati sulle porte
posteriori e fianchetti posteriori (dia-
metro 130 mm, potenza 40W max
ciascuno);
❒cavo antenna radio. Installazione autoradio
L’autoradio deve essere installata al po-
sto del cassetto centrale, questa opera-
zione rende accessibili i cavi della predi-
sposizione.
Per estrarre il cassetto occorre premere
nei punti indicati in
fig. 109in corrispon-
denza dei sistemi di ritegno.
fig. 109F0M0626m
Per il collegamento alla pre-
disposizione presente in vet-
tura, rivolgersi alla Rete Assistenziale
Fiat in modo da prevenire ogni possi-
bile inconveniente che possa compro-
mettere la sicurezza della vettura.
ATTENZIONE
