sensor FIAT PUNTO 2020 Brugs- og vedligeholdelsesvejledning (in Danish)

82
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL- DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI

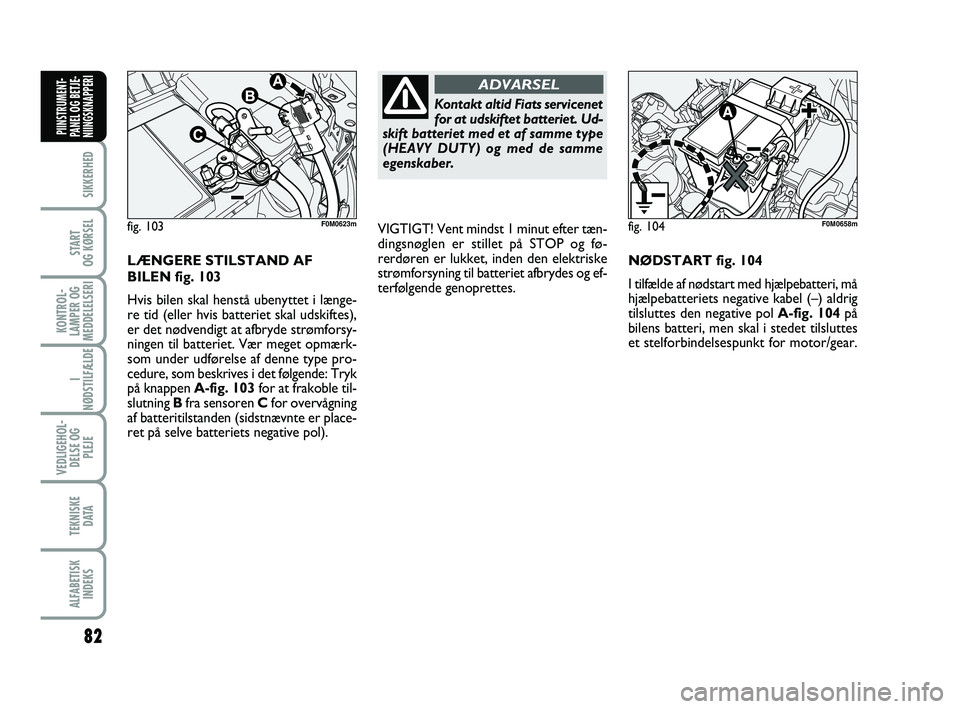

LÆNGERE STILSTAND AF
BILEN fig. 103
Hvis bilen skal henstå ubenyttet i længe-
re tid (eller hvis batteriet skal udskiftes),
er det nødvendigt at afbryde strømforsy-
ningen til batteriet. Vær meget opmærk-
som under udførelse af denne type pro-
cedure, som beskrives i det følgende: Tryk
på knappen A-fig. 103 for at frakoble til-
slutning Bfra sensoren C for overvågning
af batteritilstanden (sidstnævnte er place-
ret på selve batteriets negative pol). NØDSTART fig. 104
I tilfælde af nødstart med hjælpebatteri, må
hjælpebatteriets negative kabel (–) aldrig
tilsluttes den negative pol A-fig. 104
på
bilens batteri, men skal i stedet tilsluttes
et stelforbindelsespunkt for motor/gear.
Kontakt altid Fiats servicenet
for at udskiftet batteriet. Ud-
skift batteriet med et af samme type
(HEAVY DUTY) og med de samme
egenskaber.
ADVARSEL
fig. 103F0M0623mfig. 104F0M0658mVIGTIGT! Vent mindst 1 minut efter tæn-
dingsnøglen er stillet på STOP og fø-
rerdøren er lukket, inden den elektriske
strømforsyning til batteriet afbrydes og ef-
terfølgende genoprettes.
070-090 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 82

129
I
NØDSTILFÆLDE
VEDLIGEHOL- DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI

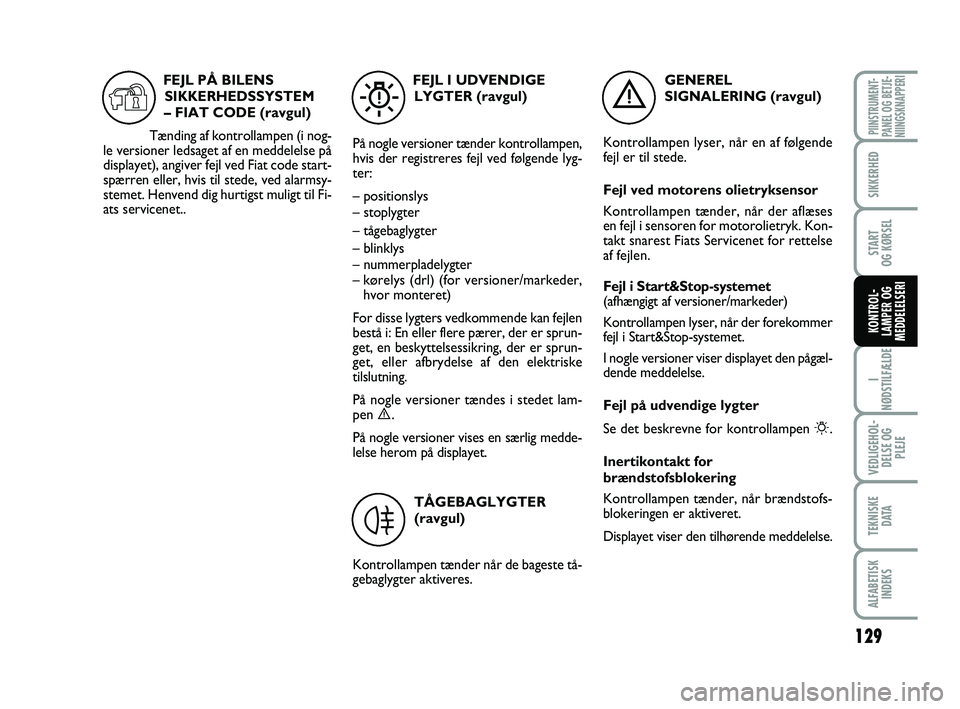

GENEREL
SIGNALERING (ravgul)
Kontrollampen lyser, når en af følgende
fejl er til stede.
Fejl ved motorens olietryksensor
Kontrollampen tænder, når der aflæses
en fejl i sensoren for motorolietryk. Kon-
takt snarest Fiats Servicenet for rettelse
af fejlen.
Fejl i Start&Stop-systemet
(afhængigt af versioner/markeder)
Kontrollampen lyser, når der forekommer
fejl i Start&Stop-systemet.
I nogle versioner viser displayet den pågæl-
dende meddelelse.
Fejl på udvendige lygter
Se det beskrevne for kontrollampen
6.
Inertikontakt for
brændstofsblokering
Kontrollampen tænder, når brændstofs-
blokeringen er aktiveret.
Displayet viser den tilhørende meddelelse.
è
FEJL I UDVENDIGE LYGTER (ravgul)
På nogle versioner tænder kontrollampen,
hvis der registreres fejl ved følgende lyg-
ter:
– positionslys
– stoplygter
– tågebaglygter
– blinklys
– nummerpladelygter
– kørelys (drl) (for versioner/markeder, hvor monteret)
For disse lygters vedkommende kan fejlen
bestå i: En eller flere pærer, der er sprun-
get, en beskyttelsessikring, der er sprun-
get, eller a fbrydelse af den elektriske
tilslutning.
På nogle versioner tændes i stedet lam-
pen è.
På nogle versioner vises en særlig medde-
lelse herom på displayet.
W
TÅGEBAGLYGTER
(ravgul)
Kontrollampen tænder når de bageste tå-
gebaglygter aktiveres.
4
FEJL PÅ BILENS SIKKERHEDSSYSTEM
– FIAT CODE (ravgul)
Tænding af kontrollampen (i nog-
le versioner ledsaget af en meddelelse på
displayet), angiver fejl ved Fiat code start-
spærren eller, hvis til stede, ved alarmsy-
stemet. Henvend dig hurtigst muligt til Fi-
ats servicenet..
Y
121-132 PUNTO POP 1ed DK 07/10/13 13.19 Pagina 129

157
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
7,5
7,5
5
5
5
10 5
20
20
20
20 5
5
7,5
1 (*)
8 (*)
8
13
2 (*)
5
11 4
6
14 7
12 3
10

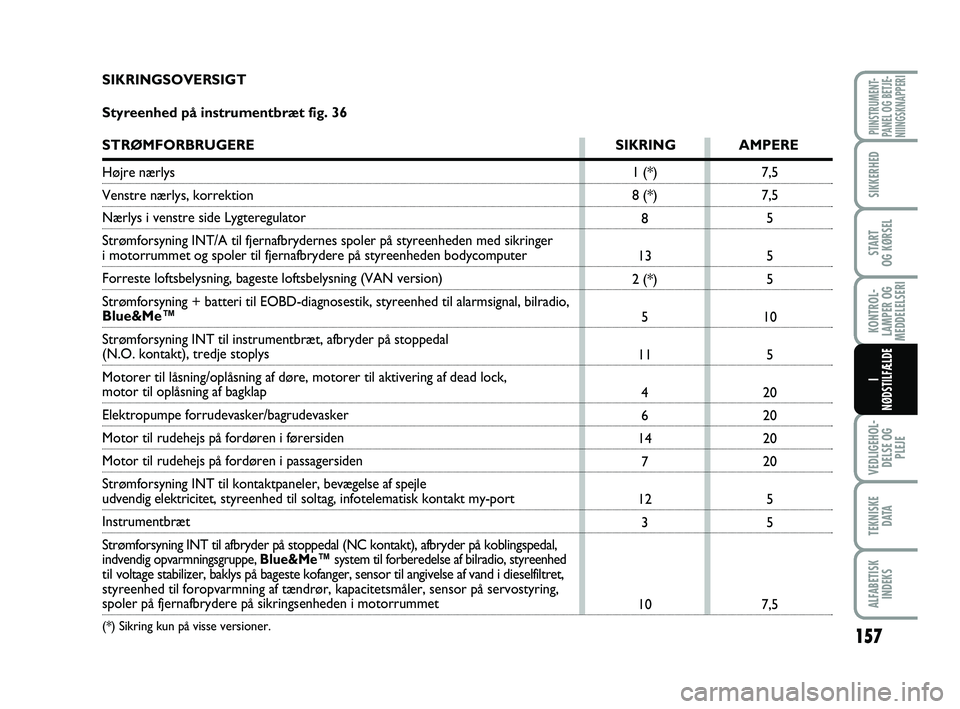

SIKRINGSOVERSIGT
Styreenhed på instrumentbræt fig. 36
STRØMFORBRUGERE SIKRING AMPERE
Højre nærlys
Venstre nærlys, korrektion
Nærlys i venstre side Lygteregulator
Strømforsyning INT/A til fjernafbrydernes spoler på styreenheden m\
ed sikringer
i motorrummet og spoler til fjernafbrydere på styreenheden bodycomput\
er
Forreste loftsbelysning, bageste loftsbelysning (VAN version)
Strømforsyning + batteri til EOBD-diagnosestik, styreenhed til alarms\
ignal, bilradio,
Blue&Me™
Strømforsyning INT til instrumentbræt, afbryder på stoppedal
(N.O. kontakt), tredje stoplys
Motorer til låsning/oplåsning af døre, motorer til aktivering a\
f dead lock,
motor til oplåsning af bagklap
Elektropumpe forrudevasker/bagrudevasker
Motor til rudehejs på fordøren i førersiden
Motor til rudehejs på fordøren i passagersiden
Strømforsyning INT til kontaktpaneler, bevægelse af spejle
udvendig elektricitet, styreenhed til soltag, infotelematisk kontakt my-port
Instrumentbræt
Strømforsyning INT til afbryder på stoppedal (NC kontakt), afbry\
der på koblingspedal,
indvendig opvarmningsgruppe, Blue&Me™system til forberedelse af bilradio, styreenhed
til voltage stabilizer, baklys på bageste kofanger, sensor til angivelse \
af vand i dieselfiltret,
styreenhed til foropvarmning af tændrør, kapacitetsmåler, senso\
r på servostyring,
spoler på fjernafbrydere på sikringsenheden i motorrummet
(*) Sikring kun på visse versioner.
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 157

159
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
15
7,5 –
15 5
7,5
30
84
85
86
87
88

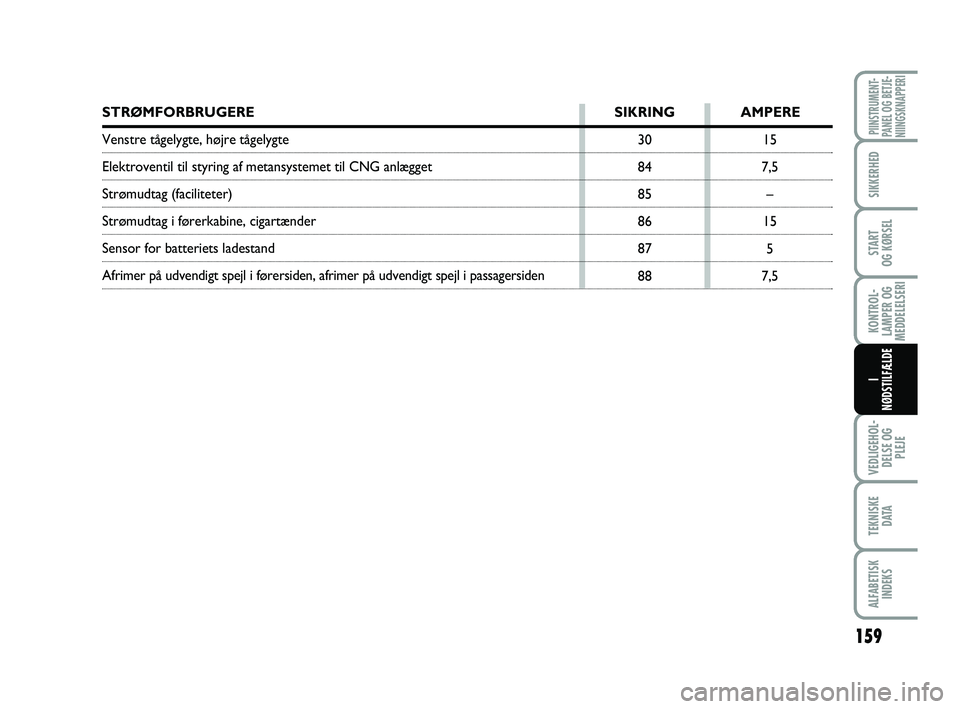

STRØMFORBRUGERE
SIKRING AMPERE
Venstre tågelygte, højre tågelygte
Elektroventil til styring af metansystemet til CNG anlægget
Strømudtag (faciliteter)
Strømudtag i førerkabine, cigartænder
Sensor for batteriets ladestand
Afrimer på udvendigt spejl i førersiden, afrimer på udvendigt s\
pejl i passagersiden
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 159

162
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
Forsøg ikke at oplade et fros-
set batteri: Det skal først op-
tøs, ellers er der risiko for eksplosion.
Hvis batteriet har været frosset, bør
det kontrolleres af fagfolk for at sik-
re at der hverken er opstået brud på
de indvendige dele eller revner i bat-
terikassen med risiko for udsivning af
giftig og ætsende syre.
ADVARSEL
Væsken i batteriet er giftig og
ætsende. Undgå kontakt
med hud og øjne. Opladning af bat-
teriet skal ske i omgivelser med god
ventilation og langt fra åben ild og
mulige kilder til gnistdannelse: Brand-
og eksplosionsfare.

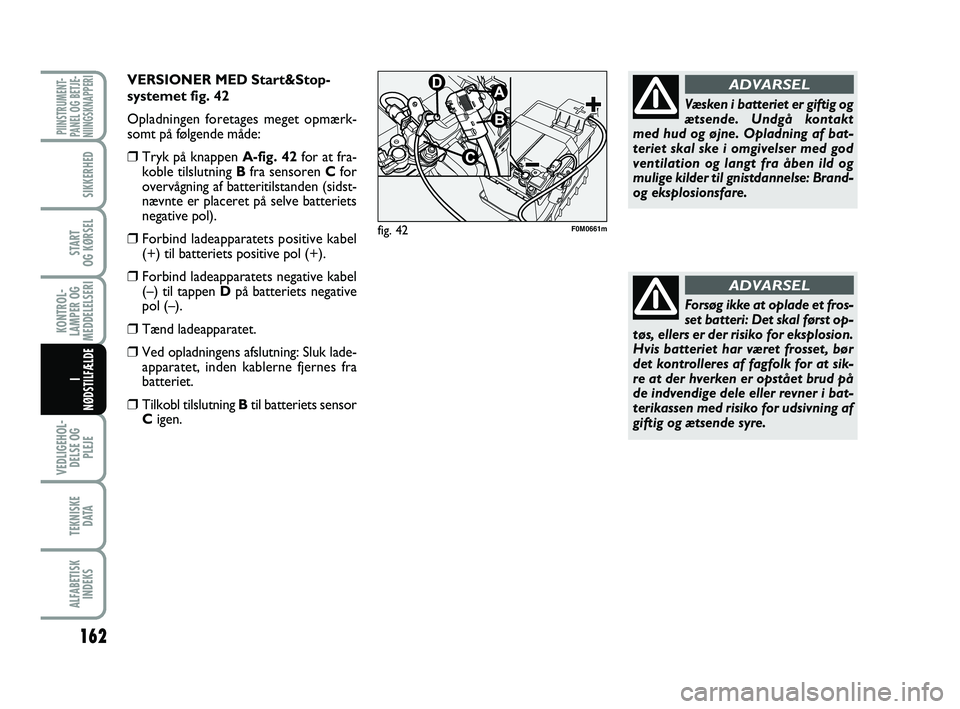

ADVARSELVERSIONER MED Start&Stop-
systemet fig. 42
Opladningen foretages meget opmærk-
somt på følgende måde:
❒Tryk på knappen A-fig. 42for at fra-
koble tilslutning B fra sensoren Cfor
overvågning af batteritilstanden (sidst-
nævnte er placeret på selve batteriets
negative pol).
❒Forbind ladeapparatets positive kabel (+) til batteriets positive pol (+).
❒Forbind ladeapparatets negative kabel(–) til tappen D på batteriets negative
pol (–).
❒Tænd ladeapparatet.
❒Ved opladningens afslutning: Sluk lade- apparatet, inden kablerne fjernes fra
batteriet.
❒Tilkobl tilslutning B til batteriets sensor
C igen.
fig. 42F0M0661m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 162
