176
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
hoge luchtvochtigheid, dan moet de vloei-
stof vaker worden vervangen dan in het
“Onderhoudsschema” staat aangegeven.
fig. 9
Rijd niet met een leeg rui-
tensproeierreservoir: de rui-
tensproeiers zijn van fundamenteel
belang voor een optimaal zicht.
ATTENTIE!
Enkele in de handel verkrijg-
bare ruitensproeiervloeistof-
fen zijn licht ontvlambaar. In de mo-
torruimte bevinden zich warme on-
derdelen die bij contact de vloeistof
kunnen doen ontbranden.
ATTENTIE!
Voorkom contact tussen de
zeer corrosieve vloeistof en de
lak. Als remvloeistof wordt ge-
morst, moet de lak onmiddel-
lijk met water worden afgespoeld.
RUITENSPROEIERVLOEISTOF
fig. 8
Verwijder de dop A en vul vloeistof bij.
Gebruik een mengsel van water en
TUTELA PROFESSIONAL SC35 in
de volgende mengverhouding:
30% TUTELA PROFESSIONAL SC35
en 70% water in de zomer.
50% TUTELA PROFESSIONAL SC35
en 50% water in de winter.
Bij temperaturen onder −20 °C TUTELA
PROFESSIONAL SC35 onverdund ge-
bruiken.
Controleer visueel het niveau van de vloei-
stof in het reservoir.
fig. 8F0M0154mREMVLOEISTOF fig. 9
Draai de dop Alos: controleer of het
remvloeistofniveau nog op het maximum
niveau staat.
Het niveau mag nooit het MAX-merkte-
ken overschrijden.
Als vloeistof moet worden bijgevuld, dan
raden wij u aan de remvloeistof te ge-
bruiken die staat vermeld in de tabel
“Vloeistoffen en smeermiddelen” (zie het
hoofdstuk “Technische gegevens”).
Opmerking Maak de dop van het reser-
voir Aen het omringende oppervlak zorg-
vuldig schoon.
Wees bij het openen van de dop bijzon-
der voorzichtig zodat er geen vuil in het
reservoir komt.
Gebruik voor het bijvullen altijd een trech-
ter met een ingebouwde filterzeef van
maximaal 0,12 mm.
BELANGRIJK De remvloeistof is hygros-
copisch (trekt water aan). Als de auto over-
wegend wordt gebruikt in gebieden met een
F0M0155m
De remvloeistof is giftig en
zeer corrosief. Als per onge-
luk remvloeistof wordt gemorst, moe-
ten de betreffende delen onmiddellijk
worden gewassen met water en neu-
trale zeep en daarna met veel water
worden afgespoeld. Bij inslikken dient
onmiddellijk een arts te worden
geraadpleegd.
ATTENTIE!
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 176

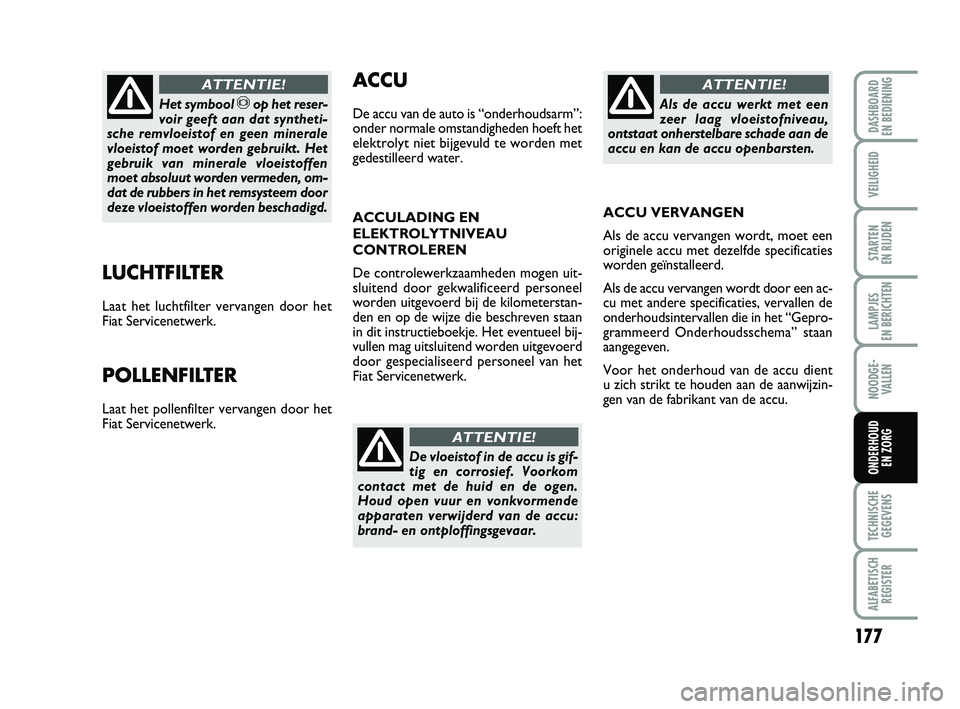

177
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
LUCHTFILTER
Laat het luchtfilter vervangen door het
Fiat Servicenetwerk.
POLLENFILTER
Laat het pollenfilter vervangen door het
Fiat Servicenetwerk.
Het symbool πop het reser-
voir geeft aan dat syntheti-
sche remvloeistof en geen minerale
vloeistof moet worden gebruikt. Het
gebruik van minerale vloeistoffen
moet absoluut worden vermeden, om-
dat de rubbers in het remsysteem door
deze vloeistoffen worden beschadigd.
ATTENTIE!ACCU
De accu van de auto is “onderhoudsarm”:
onder normale omstandigheden hoeft het
elektrolyt niet bijgevuld te worden met
gedestilleerd water.
De vloeistof in de accu is gif-
tig en corrosief. Voorkom
contact met de huid en de ogen.
Houd open vuur en vonkvormende
apparaten verwijderd van de accu:
brand- en ontploffingsgevaar.
ATTENTIE!
ACCULADING EN
ELEKTROLYTNIVEAU
CONTROLEREN
De controlewerkzaamheden mogen uit-
sluitend door gekwalificeerd personeel
worden uitgevoerd bij de kilometerstan-
den en op de wijze die beschreven staan
in dit instructieboekje. Het eventueel bij-
vullen mag uitsluitend worden uitgevoerd
door gespecialiseerd personeel van het
Fiat Servicenetwerk.
Als de accu werkt met een
zeer laag vloeistofniveau,
ontstaat onherstelbare schade aan de
accu en kan de accu openbarsten.
ATTENTIE!
ACCU VERVANGEN
Als de accu vervangen wordt, moet een
originele accu met dezelfde specificaties
worden geïnstalleerd.
Als de accu vervangen wordt door een ac-
cu met andere specificaties, vervallen de
onderhoudsintervallen die in het “Gepro-
grammeerd Onderhoudsschema” staan
aangegeven.
Voor het onderhoud van de accu dient
u zich strikt te houden aan de aanwijzin-
gen van de fabrikant van de accu.
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 177

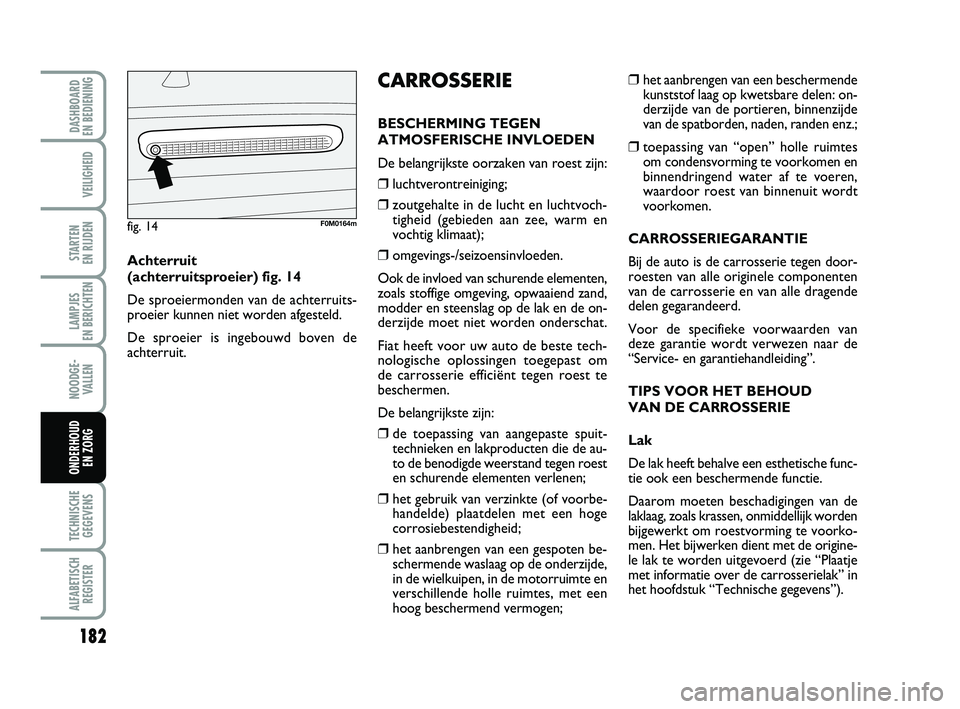

182
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
❒het aanbrengen van een beschermendekunststof laag op kwetsbare delen: on-
derzijde van de portieren, binnenzijde
van de spatborden, naden, randen enz.;
❒toepassing van “open” holle ruimtes om condensvorming te voorkomen en
binnendringend water af te voeren,
waardoor roest van binnenuit wordt
voorkomen.
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen door-
roesten van alle originele componenten
van de carrosserie en van alle dragende
delen gegarandeerd.
Voor de specifieke voorwaarden van
deze garantie wordt verwezen naar de
“Service- en garantiehandleiding”.
TIPS VOOR HET BEHOUD
VAN DE CARROSSERIE
Lak
De lak heeft behalve een esthetische func-
tie ook een beschermende functie.
Daarom moeten beschadigingen van de
laklaag, zoals krassen, onmiddellijk worden
bijgewerkt om roestvorming te voorko-
men. Het bijwerken dient met de origine-
le lak te worden uitgevoerd (zie “Plaatje
met informatie over de carrosserielak” in
het hoofdstuk “Technische gegevens”).
CARROSSERIE
BESCHERMING TEGEN
ATMOSFERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en luchtvoch- tigheid (gebieden aan zee, warm en
vochtig klimaat);
❒omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen,
zoals stoffige omgeving, opwaaiend zand,
modder en steenslag op de lak en de on-
derzijde moet niet worden onderschat.
Fiat heeft voor uw auto de beste tech-
nologische oplossingen toegepast om
de carrosserie efficiënt tegen roest te
beschermen.
De belangrijkste zijn:
❒de toepassing van aangepaste spuit- technieken en lakproducten die de au-
to de benodigde weerstand tegen roest
en schurende elementen verlenen;
❒het gebruik van verzinkte (of voorbe-handelde) plaatdelen met een hoge
corrosiebestendigheid;
❒het aanbrengen van een gespoten be-schermende waslaag op de onderzijde,
in de wielkuipen, in de motorruimte en
verschillende holle ruimtes, met een
hoog beschermend vermogen;
Achterruit
(achterruitsproeier) fig. 14
De sproeiermonden van de achterruits-
proeier kunnen niet worden afgesteld.
De sproeier is ingebouwd boven de
achterruit.
fig. 14F0M0164m
165-184 PUNTO POP 1ed NL 07/04/14 09:52 Pagina 182

183
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
Het normale onderhoud van de auto be-
perkt zich tot wassen, waarbij de fre-
quentie afhankelijk is van het gebruik van
de auto en van de omgeving. In bijvoor-
beeld een omgeving met een vervuilde
atmosfeer of als op straten met strooi-
zout wordt gereden, moet de auto vaker
worden gewassen.
De juiste wasmethode:
❒verwijder de antenne van het dak alsu de auto in een wastunnel wast, om te
voorkomen dat deze beschadigt;
❒spoel de auto eerst met een waterstraalonder lage druk af;
❒was de auto met een zachte spons meteen oplossing van neutrale zeep; spoel
daarbij de spons regelmatig uit;
❒spoel de auto af met schoon water endroog de auto met warme lucht of een
schone, zachte zeem.
De minder zichtbare delen zoals de ran-
den van de portieren, achterklep, motor-
kap en de koplampranden moeten tijdens
het drogen niet vergeten worden, omdat
daar water kan blijven staan. Het verdient
aanbeveling de auto na het wassen niet
onmiddellijk binnen te zetten, maar de au-
to nog even buiten te laten staan, zodat
waterresten buiten kunnen verdampen. Was de auto nooit in de zon of als de mo-
torkap nog warm is, de glans van de lak
kan afnemen.
De kunststof carrosseriedelen kunnen op
dezelfde wijze worden gewassen als de ge-
spoten carrosseriedelen.
Parkeer de auto niet onder bomen, aan-
gezien harsdruppels bij langere inwerking
de lak kunnen beschadigen, waardoor de
kans op roestvorming wordt vergroot.
BELANGRIJK Vogeluitwerpselen dienen
zo snel en zo goed mogelijk van de lak ver-
wijderd te worden, omdat door de agres-
sieve bestanddelen de lak kan beschadigen.Schoonmaakmiddelen veront-
reinigen het water. Daarom
moet de auto bij voorkeur
worden gewassen op een
plaats waar het afvalwater direct wordt
opgevangen en gezuiverd.
Ruiten
Gebruik voor het schoonmaken van de rui-
ten een daarvoor geschikt schoonmaak-
middel.
Gebruik een schone, zachte doek om
krassen en beschadigingen te voorkomen.
BELANGRIJK Let er bij het schoonmaken
van de binnenzijde van de achterruit op
dat de elektrische weerstandsdraden van
de achterruitverwarming niet worden be-
schadigd. Veeg voorzichtig in de richting
van de draden.
Motorruimte
Laat de motorruimte na het winterseizoen
zorgvuldig uitspuiten. Hierbij mag de wa-
terstraal niet direct op de elektronische
regeleenheden worden gericht en moeten
de bovenste ventilatie-openingen goed be-
schermd worden, om beschadiging van de
ruitenwissermotor te voorkomen. Laat
deze werkzaamheden verzorgen door een
gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de
motorruimte moet de contactsleutel in
stand STOP staan en de motor koud zijn.
Controleer na het reinigen of de ver-
schillende beschermingen (rubber kappen,
deksels enz.) nog op hun plaats zitten en
niet beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen
van het kunststof lampenglas van de kop-
lampen geen aromatische producten (bijv.
benzine) of ketonen (bijv. aceton).
165-184 PUNTO POP 1ed NL 07/04/14 09:52 Pagina 183

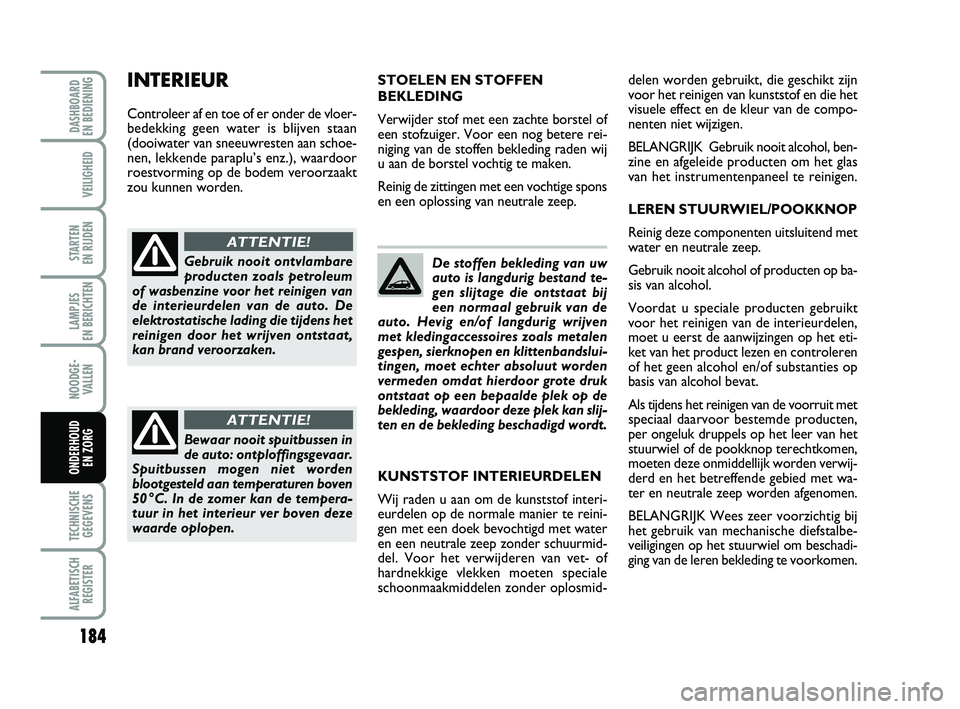

184
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
De stoffen bekleding van uw
auto is langdurig bestand te-
gen slijtage die ontstaat bij
een normaal gebruik van de
auto. Hevig en/of langdurig wrijven
met kledingaccessoires zoals metalen
gespen, sierknopen en klittenbandslui-
tingen, moet echter absoluut worden
vermeden omdat hierdoor grote druk
ontstaat op een bepaalde plek op de
bekleding, waardoor deze plek kan slij-
ten en de bekleding beschadigd wordt. STOELEN EN STOFFEN
BEKLEDING
Verwijder stof met een zachte borstel of
een stofzuiger. Voor een nog betere rei-
niging van de stoffen bekleding raden wij
u aan de borstel vochtig te maken.
Reinig de zittingen met een vochtige spons
en een oplossing van neutrale zeep.Gebruik nooit ontvlambare
producten zoals petroleum
of wasbenzine voor het reinigen van
de interieurdelen van de auto. De
elektrostatische lading die tijdens het
reinigen door het wrijven ontstaat,
kan brand veroorzaken.
ATTENTIE!
Bewaar nooit spuitbussen in
de auto: ontploffingsgevaar.
Spuitbussen mogen niet worden
blootgesteld aan temperaturen boven
50 °C. In de zomer kan de tempera-
tuur in het interieur ver boven deze
waarde oplopen.
ATTENTIE!
INTERIEUR
Controleer af en toe of er onder de vloer-
bedekking geen water is blijven staan
(dooiwater van sneeuwresten aan schoe-
nen, lekkende paraplu’s enz.), waardoor
roestvorming op de bodem veroorzaakt
zou kunnen worden. delen worden gebruikt, die geschikt zijn
voor het reinigen van kunststof en die het
visuele effect en de kleur van de compo-
nenten niet wijzigen.
BELANGRIJK Gebruik nooit alcohol, ben-
zine en afgeleide producten om het glas
van het instrumentenpaneel te reinigen.
LEREN STUURWIEL/POOKKNOP
Reinig deze componenten uitsluitend met
water en neutrale zeep.
Gebruik nooit alcohol of producten op ba-
sis van alcohol.
Voordat u speciale producten gebruikt
voor het reinigen van de interieurdelen,
moet u eerst de aanwijzingen op het eti-
ket van het product lezen en controleren
of het geen alcohol en/of substanties op
basis van alcohol bevat.
Als tijdens het reinigen van de voorruit met
speciaal daarvoor bestemde producten,
per ongeluk druppels op het leer van het
stuurwiel of de pookknop terechtkomen,
moeten deze onmiddellijk worden verwij-
derd en het betreffende gebied met wa-
ter en neutrale zeep worden afgenomen.
BELANGRIJK Wees zeer voorzichtig bij
het gebruik van mechanische diefstalbe-
veiligingen op het stuurwiel om beschadi-
ging van de leren bekleding te voorkomen.
KUNSTSTOF INTERIEURDELEN
Wij raden u aan om de kunststof interi-
eurdelen op de normale manier te reini-
gen met een doek bevochtigd met water
en een neutrale zeep zonder schuurmid-
del. Voor het verwijderen van vet- of
hardnekkige vlekken moeten speciale
schoonmaakmiddelen zonder oplosmid-
165-184 PUNTO POP 1ed NL 07/04/14 09:52 Pagina 184

192
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS
Snelheidsindex
Q = max. 160 km/h.
R = max. 170 km/h.
S = max. 180 km/h.
T = max. 190 km/h.
U = max. 200 km/h.
H = max. 210 km/h.
V = max. 240 km/h.
Snelheidsindex voor winterbanden
QM + S = max. 160 km/h.
TM + S = max. 190 km/h.
HM + S = max. 210 km/h.WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tu-
beless radiaalbanden. Op de typegoed-
keuring zijn bovendien alle goedgekeurde
banden aangegeven.
BELANGRIJK Als de gegevens in het in-
structieboekje afwijken van die van de
typegoedkeuring, dient u zich altijd aan
de gegevens van de typegoedkeuring te
houden.
Voor de rijveiligheid is het noodzakelijk
dat alle wielen zijn voorzien van banden
van hetzelfde merk en hetzelfde type.
BELANGRIJK In tubeless banden mogen
geen binnenbanden gebruikt worden.
RESERVEWIEL
Geperst stalen velg.
Tubeless band.
WIELUITLIJNING
Toespoor voor, totaal: 1 ± 1 mm
Toespoor achter totaal: 1,7 ± 2 mm
De waarden zijn van toepassing op een
onbelaste auto in rijklare staat.
fig. 4F0M0169m
VERKLARING VAN DE
CODERING OP DE BANDEN
fig. 4
Voorbeeld: 175/65 R 15 84T
175 = Nominale breedte (S, afstand in mm tussen de flanken).
65 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
15 = Diameter van de velg (in inch) (Ø).
84 = Beladingsindex (draagvermogen).
T = Snelheidsindex.
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 192

204
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
ALFABETISCHREGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE GEGEVENS
RICHTLIJNEN VOOR DE BEHANDELING VAN DE AUTO AAN HET EINDE
VAN DE LEVENSDUUR
Al jaren werkt Fiat hard aan de bescherming van het milieu door de doorl\
opende verbetering van de productieprocessen en de
ontwikkeling van producten die steeds milieuvriendelijker zijn.
Om de cliënten de best mogelijke service te garanderen in overeenstem\
ming met de milieunormen en conform de
verplichtingen die voortvloeien uit de 2000/53/EU-richtlijn voor auto’\
s die aan het einde van hun levensduur zijn, biedt Fiat a an
haar cliënten de mogelijkheid de eigen auto* aan het einde van zijn l\
evensduur in te leveren zonder extra kosten.
De Europese richtlijn voorziet er namelijk in dat de auto kan worden ing\
eleverd zonder kosten voor de laatste houder en/of
eigenaar als de auto geen of een negatieve marktwaarde heeft.
In vrijwel alle landen van de EU konden tot 1 januari 2007 alleen auto’\
s zonder kosten worden teruggegeven die vanaf 1 juli
2002 op kenteken waren gezet; vanaf 2007 is het zonder kosten teruggeven\
van de auto niet meer afhankelijk van het jaar
waarin de auto op kenteken is gezet, “indien het betrokken voertuig v\
oorzien is van de essentiële voertuigonderdelen, met
name motor en carrosserie, en geen afval bevat dat aan het afgedankte vo\
ertuig is toegevoegd”.
Voor de afgifte van uw auto aan het einde van zijn levensduur kunt u zic\
h zonder aanvullende verplichtingen tot het Fiat
Servicenetwerk wenden of tot een van de inzamelings- en verwerkingsbedri\
jven die door Fiat zijn goedgekeurd.
Dergelijke bedrijven zijn zorgvuldig uitgekozen en bieden een kwaliteits\
ervice voor de inzameling, de verwerking en het
hergebruik van onderdelen van buiten gebruik gestelde auto’s met resp\
ect voor het milieu.
Voor informatie over de inzamelings- en verwerkingsbedrijven kunt u tere\
cht bij het Fiat Servicenetwerk of bel het gratis
nummer 00800 3428 0000 of raadpleeg de Fiat internetsite.
(*) Auto met maximaal 9 zitplaatsen voor personenvervoer en een maxima\
al toelaatbaar gewicht van 3,5 t
185-206 PUNTO POP 1ed NL 03/04/14 10:51 Pagina 204

208
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
– grootlichtsignaal ............................ 47
– lamp vervangen ............................. 148
Grootlichtsignaal ................................. 47
Handmatige klimaatregeling ............ 41
Handrem .............................................. 114
Het voertuig slepen ........................... 163
Hill Holdersysteem ............................ 74
Hoedenplank verwij deren ................ 67
Hoofdsteune n ...................................... 34
Hydraulic Brake Assist ........................ 74
Identificatiegegevens .......................... 186
Imperiaal/skidrager ............................. 69
Installatie trekhaak ............................. 117
Instapverlichting .................................. 51
Instrumenten ....................................... 14
Instrumentenpaneel ........................... 13
Interieur ................................................. 184
Interieuruitrusting .............................. 56
Kentekenverlichting .......................... 151
Kinderen veilig vervoeren ................ 97
Kinderslot ............................................ 62
Kinderzitjes (geschiktheid voor gebruik) ....100-102
– “Universeel Isofix” kinderzitje ...................................... 101 Koplampen ........................................... 70
– koplampafstelling .......................... 70
– Koplampafstelling in het buitenland ...................................... 71
– luchtbundel af stellen .................... 70
Koppeling ............................................. 190
Krachtbegrenzers ............................... 94
Krik ......................................................... 137
Lak ........................................................ 182
Lamp (vervangen) – algemene informatie .................... 145
– typen lampen .................................. 146
Lampjes en be richten ......................... 121
Langdurige st ilstand ............................ 120
Luchtfilter ............................................. 177
Luchtroosters interieur ..................... 38
Mechanical Brake Assist................... 72
Milieubescherming .............................. 89
Mistachterlichten – bedieningsknop ............................. 52
– lamp vervangen ............................. 150
Mistlampen – bedieningsknop ............................. 53
– lamp vervangen ............................. 149
Motor .................................................... 189
– code ................................................ 187
Dashboardkastjes
............................... 56
Dead lock (s ysteem) .......................... 61
Derde remlicht ................................... 151
Digitaal di splay ..................................... 16
Dimlicht – bediening ........................................ 47
– lamp vervangen ............................. 148
Displayfuncti es .................................... 24
Een wiel vervangen ........................... 135
Elektrische ruitb ediening ................... 63
EOBD (systeem) ................................. 76
ESP (systeem) ....................................... 73
Fiat CODE systeem .......................... 6
Fix&Go autom atic .............................. 140
Follow Me Home (systee m) ............. 48
Frontairbags ......................................... 103
GGebruik van de handgeschakelde
versnellingsbak .................................. 114
Gegevensplaatjes – carrosserielak ................................ 187
– identificatiegegevens .................... 186
Gereedschapskit .................................. 136
Gewichten ............................................ 197
Gordelspanners .................................. 94
Grootlicht – bediening ........................................ 47
207-210 PUNTO POP 1ed NL 25/03/14 16:40 Pagina 208
