БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПАНЕЛИ ПРИБОРОВ
РИС.96
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВАПРЕДОХРАНИТЕЛЬ
АМПЕР
Правая фара ближнего света
01(*)7,5
Левая фара ближнего света
08
(*)7,5
Корректор положения фар08 5
Питание катушек дистанционного управления на блоке предохранителей двигателя и
катушек дистанционного управления на блоке бортового компьютера13 5
Лампа переднего плафона,лампа заднего плафона,лампы подсветки на
солнцезащитных козырьках,фонари на дверях,фонарь освещения багажника,лампа
подсветки отделения на панели приборов02
(*)5
Питание+батарея системы диагностикиEOBD,блока управления автоматической
системы климат-контроль,звуковых аварийных систем,автомобильного приемника,
блока управления системыBlue&Me™05 10
Питание для панели приборов,выключателя на тормозной педали(нормально
замкнутый контакт),лампы третьего стоп-сигнала11 5
Приводы блокировки/разблокировки дверей,приводы включения общей блокировки
дверейdead lock,привод разблокировки двери багажного отделения04 20
Электрический насос омывателей ветрового и заднего стекла06 20
Привод электроподъемника стекла передней двери со стороны водителя14 20
Привод стеклоподъемника в передней двери со стороны пассажира07 20
Питание для освещения приборной панели,блока управления парковочными
радарами,системы контроля давления в шинах,привода наружных электрических
зеркал внешнего вида,датчика дождя,блока управления электропривода
открывающегося люка,розеткиmy-port,внутреннего электрохромного зеркала12 5
Панель приборов03 5
(*)предохранитель только в некоторых исполнениях
118
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВАПРЕДОХРАНИТЕЛЬ
АМПЕР
Питание выключателя тормозной педали(нормально замкнутый контакт),
выключателя педали сцепления,блока внутреннего обогрева,блока системы
Blue&Me™,системы для автомобильного приемника,панели стабилизатора
напряжения,фонаря заднего хода на бампере,датчика воды на фильтре дизельного
топлива,панели свечей предпускового подогрева,датчика на усилителе тормозов,
катушек дистанционного управления на панели предохранителей моторного отсека,
датчика массового расхода воздуха10 7,5
119

MULTIMEDIA
В данной главе приводится
описание основных функций
радиоприемника и системы
Blue&Me™,которыми может быть
оснащен автомобиль.РАДИОПРИЕМНИК......................193
BLUE&ME ......................................200
192
MULTIMEDIA

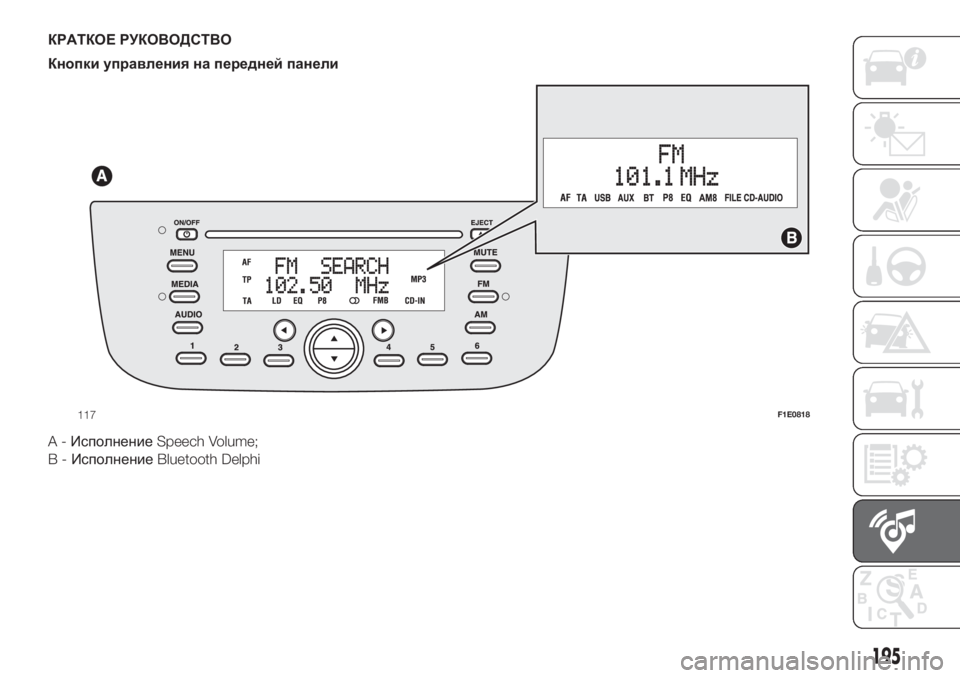

КРАТКОЕ РУКОВОДСТВО
Кнопки управления на передней панели
A-ИсполнениеSpeech Volume;
B-ИсполнениеBluetooth Delphi
117F1E0818
195

196
MULTIMEDIA
Функции общего назначения
Кнопка Функции Режим
ON / OFF (ВКЛ./
ВЫКЛ.)Включение/выключение Краткое нажатие кнопки
FMВыбор источника радиосигнала в диапазонахFM1, FM2,
FM AutostoreКраткое циклическое нажатие кнопки
AMВыбор источника радиосигнала в диапазонахMW1, MW2 Краткое циклическое нажатие кнопки
МЕДИАВыбор режима CD-проигрывателя/медиаплеера (только
с системойBlue&Me™) / AUX (только с системой
Blue&Me™(для исполнений/рынков, где
предусмотрено), USB/iPod и
Bluetooth®(для
исполнений/рынков, где предусмотрено)Краткое циклическое нажатие кнопки
MUTEВключение/выключение звука (Без звука/Пауза) Краткое нажатие кнопки
AUDIOРегулировки параметров аудиосистемы: низкие частоты
(BASS), высокие частоты (TREBLE), баланс правый/левый
(BALANCE), баланс передний/задний (FADER)Активация меню: краткое нажатие клавиши
Выбор типа регулировки: нажатие на кнопки
/Регулировка параметров: нажатие на кнопки/.
МЕНЮРегулировка дополнительныхфункцийАктивация меню: краткое нажатие клавиши. Выбор типа
регулировки: нажатие на кнопки
/. Регулировка
параметров: нажатие на кнопки/.
Регулировка громкости Вращение кольца
.
Функции радио
Кнопка Функции Режим
Поиск радиостанции: автоматический/ручной поискАвтоматический поиск: нажатие на кнопки
/(длительное нажатие для быстрого поиска)
Ручной поиск: нажатие на кнопки/(длительное
нажатие для быстрого поиска)

197
Кнопка Функции Режим
123456Сохранение текущей радиостанции и вызов
сохраненной станцииПродолжительное нажатие кнопок от 1 до 6 для
внесения в память станций
Вызов станции, сохраненной в памятиКраткое нажатие кнопок от 1 до 6 для вызова внесенных
в память станций
.
Мультимедийные функции (для исполнений/рынков, где предусмотрено)
Кнопка Мультимедийные функции (CD/USB/iPod) Режим
EJECT (извлечь)Извлечение компакт-диска Краткое нажатие кнопки
Воспроизведение трека (предыдущий/следующий) Краткое нажатие кнопок/
Перемотка назад/вперед трека компакт-диска Продолжительное нажатие кнопок/
Воспроизведение предыдущей/следующей папки (CD/
MP3)Краткое нажатие кнопок/
.
Функции режима медиаплеера (только с системой Blue&Me™)
Кнопка Функции Режим
Выбор предыдущей/следующей папки/исполнителя/
жанра/альбома, в зависимости от того, какой режим
выбора активенКраткое нажатие кнопки
Воспроизведение трека (предыдущий/следующий) Краткое нажатие кнопки
.

ОБЩИЕ ПОЛОЖЕНИЯ
В радиоприемнике предусмотрены
следующие функции:
Радиоприемник
PLL-синтезатор,диапазоны
FM/AM/MW;
СтандартRDS (Radio Data System
-система передачи данных по
радио)с функциейTA (сообщения о
состоянии дорожного движения)/TP
(программы,по которым
передаются сообщения о дорожном
движении)/расширение на другие
сетиEON (Enhanced Other Network)
/ REG (местные программы);
AF:поиск альтернативных частот
в режимеRDS;
возможность приема аварийных
сигналов;
автоматический/ручной режим
поиска станций;
устройство подавления помех от
многолучевого распространения
радиоволнFM-диапазона;
занесение в память вручную30
станций:18станций в
FM-диапазоне(6вFM1, 6вFM2, 6в
FMT), 12станций вMW-диапазоне
(6вMW1, 6вMW2);
занесение в память в
автоматическом режиме(функция
AutoSTore) 6станций в специально
выделенномFM-диапазоне;
функцияSPEED VOLUME:
автоматический контроль громкости
звука с учетом скорости движения
автомобиля;
автоматический выбор
стереофонического/
монофонического режима.
CD–проигрыватель
Непосредственный выбор диска;
выбор трека(вперед/назад)и
быстрый поиск(вперед/назад)
треков;
функция"CD Display":
отображение на дисплее названия
диска/времени,прошедшего с
момента начала воспроизведения
трека;
чтение компакт-дисков типа
аудио, CDRиCDRW.
CD/MP3–проигрыватель
ФункцияMP3-инфо(ID3-тег);
выбор папки(предыдущая/
следующая);
выбор трека(вперед/назад)и
быстрый поиск(вперед/назад)
треков;
функция"MP3 Display":
отображение на дисплее имени
папки;информации,содержащейся
вID3-теге;времени,прошедшего
с момента начала воспроизведения
трека;имени файла;
чтение компакт-дисков типа
аудио или дисков с данными, CDRи
CDRW.
Аудиосистема
ФункцияMute/Pause (Выключить
звук/Пауза);
функцияSoft Muteи функция
Loudness (тонкомпенсация);
графический эквалайзер на7
полос;
раздельная регулировка
низких/высоких тонов и баланс
правого/левого каналов.
Медиаплеер(только с системой
Blue&Me™иBluetooth®)
(
для исполнений/рынков,где
предусмотрено)
Функции медиаплеера иBluetooth®
смотри в разделе"Blue&me".
198
MULTIMEDIA

ФункцииUSB/iPod
(для исполнений/рынков,где
предусмотрено)
ПРИМЕЧАНИЯПосле подключения
устройстваUSB/iPodпри
включенной системе начнется
воспроизведение звуковых дорожек,
записанных на устройство.
AUX (только с системой
Blue&Me™)
(для исполнений/рынков,где
предусмотрено)
выбор источникаAUX;
функцияAUX Offset:регулировка
уровня громкости портативного
устройства относительно уровня
громкости других источников;
считывание портативного
проигрывателя.
ВНИМАНИЕ!
173)Слишком высокий уровень
громкости может представлять
опасность для водителя и для
других участников движения.
Громкость звука должна
устанавливаться на таком уровне,
чтобы можно было четко слышать
другие звуки,поступающие из
окружающего пространства.174)На мультимедийных компакт–
дисках,помимо аудиофайлов,
записываются также другие данные.
Воспроизведение такого компакт-
диска может сопровождаться
помехами(шорохом),которые могут
нарушить безопасность движения,
а также привести к повреждению
оконечных каскадов и динамиков.
199

BLUE&ME™
175) 176) 177) 178) 179) 180) 181).
ДИСПЛЕЙ И КНОПКИ УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
.
118F1E0817
200
MULTIMEDIA

Кнопка Краткое нажатие(менее1секунды)Продолжительное нажатие(более1
секунды)
/МЕНЮ
Вызов главного менюBlue&Me™
Подтверждение выбранной команды меню
Прием входящего телефонного вызова
Переключение с одного телефонного
разговора на другой в режиме второго вызова
(предупреждение о вызове)
Выбор отображаемого сообщения
Отказ от приема входящего телефонного
вызова
Завершение текущего телефонного вызова
Активация системы распознавания речи
Прерывание голосового сообщения для
произнесения новой голосовой командыПовторение последнего голосового
сообщения системы
/
Выход из режима распознавания речи
Прерывание голосового сообщения и
прерывание воспроизведенияSMS-сообщения
Выход из главного менюBlue&Me™,выход
из подменюи возвращение к предыдущему
пункту меню
Выход из текущего пункта менюбез
сохранения изменений
Включение/выключение микрофона во
время телефонного разговора
Выключение громкости звука входящего
телефонного вызова
Включение/выключение паузы
медиаплеера–
+/–
Регулировка громкости функцийBlue&Me™
иBluetooth®(для исполнений/рынков,где
предусмотрено):громкая связь(спикерфон),
модуль считыванияSMS-сообщений,
медиаплеер,голосовые уведомления–
