MECHANISCHE SLEUTEL fig. 7
De metalen baard Azit vast aan de sleu-
tel.
De sleutel dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ont-/vergrendelen van de tank-
dop.
fig. 7F0P0601m
DIEFSTALALARM
(indien aanwezig)
Als de auto is uitgerust met het diefstala-
larm, zijn er twee soorten beveiligingen:
❒omtrekbeveiliging (alarm wordt inge-
schakeld als een voorportier of achter-
deur wordt geopend);
❒volumetrische beveiliging (alarm wordt
ingeschakeld bij beweging in het interi-
eur van de auto).
Inschakeling (compleet alarm met
interieur- en omtrekbewaking)
❒Trek de sleutel uit het contactslot
❒Verlaat de auto
❒Druk op de knop ∫(een keer of - voor
dead lock - twee keer)
❒Het bewakingslampje begint te knipperen.
Inschakeling (alarm alleen met
omtrekbewaking)
❒Trek de sleutel uit het contactslot
❒Druk binnen 10 seconden op de knop
fig. 7aen houd de knop ingedrukt tot-
dat het bewakingslampje permanent
gaat branden.
❒Verlaat de auto.
❒Druk op de knop ∫(een keer of - voor
dead lock - twee keer)
❒Het bewakingslampje begint te knipperen.Alarm uitschakelen
Druk op knop
ªom het diefstalalarm uit
te schakelen, waarna het bewakingslamp-
je dooft.
fig. 7aF0P0062m

63
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
INTERIEURBEWAKING VAN
DIEFSTALALARM
(indien aanwezig)
UITSCHAKELEN
Als u op de knop fig. 73op de midden-
console drukt, wordt de bewegingsdetec-
tie van het diefstalalarm in het interieur
uitgeschakeld.
Alleen de omtrekbeveiliging blijft dan in-
geschakeld.
Als het systeem is uitgeschakeld, brandt
het lampje op de knop.
Zie voor meer informatie de paragraaf
“Diefstalalarm” in dit hoofdstuk.
fig. 72F0P0063m

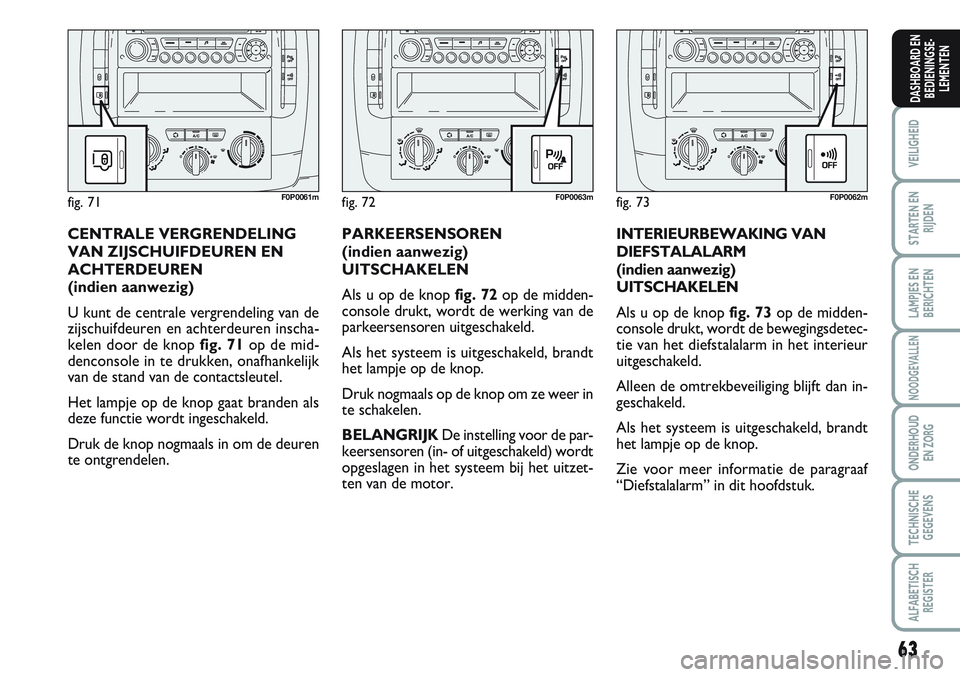

PARKEERSENSOREN
(indien aanwezig)
UITSCHAKELEN
Als u op de knop fig. 72op de midden-
console drukt, wordt de werking van de
parkeersensoren uitgeschakeld.
Als het systeem is uitgeschakeld, brandt
het lampje op de knop.
Druk nogmaals op de knop om ze weer in
te schakelen.
BELANGRIJKDe instelling voor de par-
keersensoren (in- of uitgeschakeld) wordt
opgeslagen in het systeem bij het uitzet-
ten van de motor.
fig. 73F0P0062m
CENTRALE VERGRENDELING
VAN ZIJSCHUIFDEUREN EN
ACHTERDEUREN
(indien aanwezig)
U kunt de centrale vergrendeling van de
zijschuifdeuren en achterdeuren inscha-
kelen door de knop fig. 71op de mid-
denconsole in te drukken, onafhankelijk
van de stand van de contactsleutel.
Het lampje op de knop gaat branden als
deze functie wordt ingeschakeld.
Druk de knop nogmaals in om de deuren
te ontgrendelen.
fig. 71F0P0061m

77
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

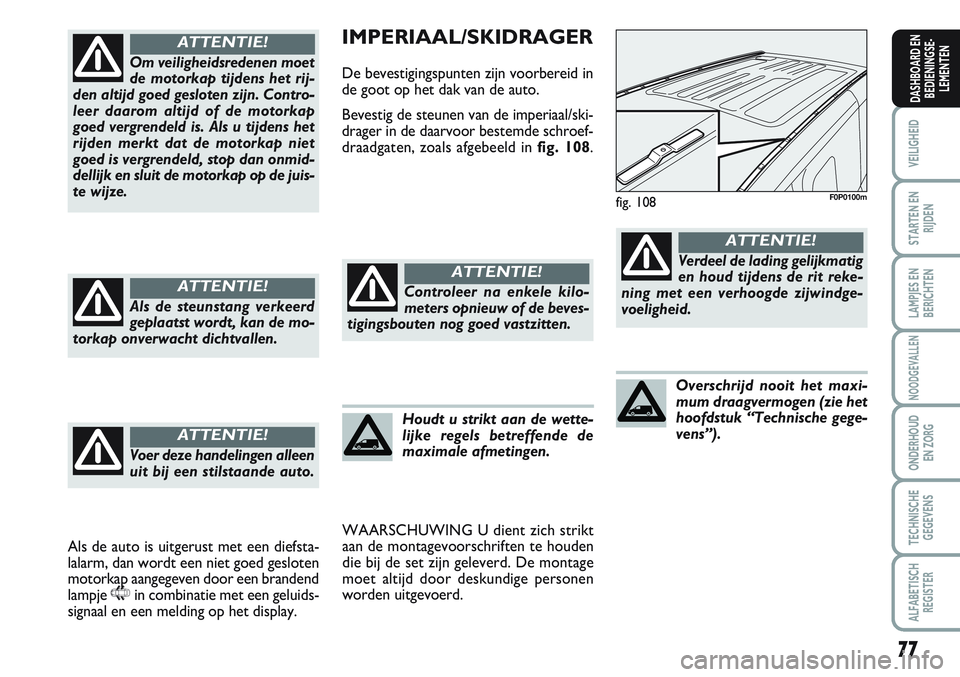

IMPERIAAL/SKIDRAGER
De bevestigingspunten zijn voorbereid in
de goot op het dak van de auto.
Bevestig de steunen van de imperiaal/ski-
drager in de daarvoor bestemde schroef-
draadgaten, zoals afgebeeld in fig. 108.
WAARSCHUWING U dient zich strikt
aan de montagevoorschriften te houden
die bij de set zijn geleverd. De montage
moet altijd door deskundige personen
worden uitgevoerd.
fig. 108F0P0100m
Controleer na enkele kilo-
meters opnieuw of de beves-
tigingsbouten nog goed vastzitten.
ATTENTIE!
Houdt u strikt aan de wette-
lijke regels betreffende de
maximale afmetingen.
Verdeel de lading gelijkmatig
en houd tijdens de rit reke-
ning met een verhoogde zijwindge-
voeligheid.
ATTENTIE!
Overschrijd nooit het maxi-
mum draagvermogen (zie het
hoofdstuk “Technische gege-
vens”).
Om veiligheidsredenen moet
de motorkap tijdens het rij-
den altijd goed gesloten zijn. Contro-
leer daarom altijd of de motorkap
goed vergrendeld is. Als u tijdens het
rijden merkt dat de motorkap niet
goed is vergrendeld, stop dan onmid-
dellijk en sluit de motorkap op de juis-
te wijze.
ATTENTIE!
Als de steunstang verkeerd
geplaatst wordt, kan de mo-
torkap onverwacht dichtvallen.
ATTENTIE!
Voer deze handelingen alleen
uit bij een stilstaande auto.
ATTENTIE!
Als de auto is uitgerust met een diefsta-
lalarm, dan wordt een niet goed gesloten
motorkap aangegeven door een brandend
lampje
9in combinatie met een geluids-
signaal en een melding op het display.

122
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN

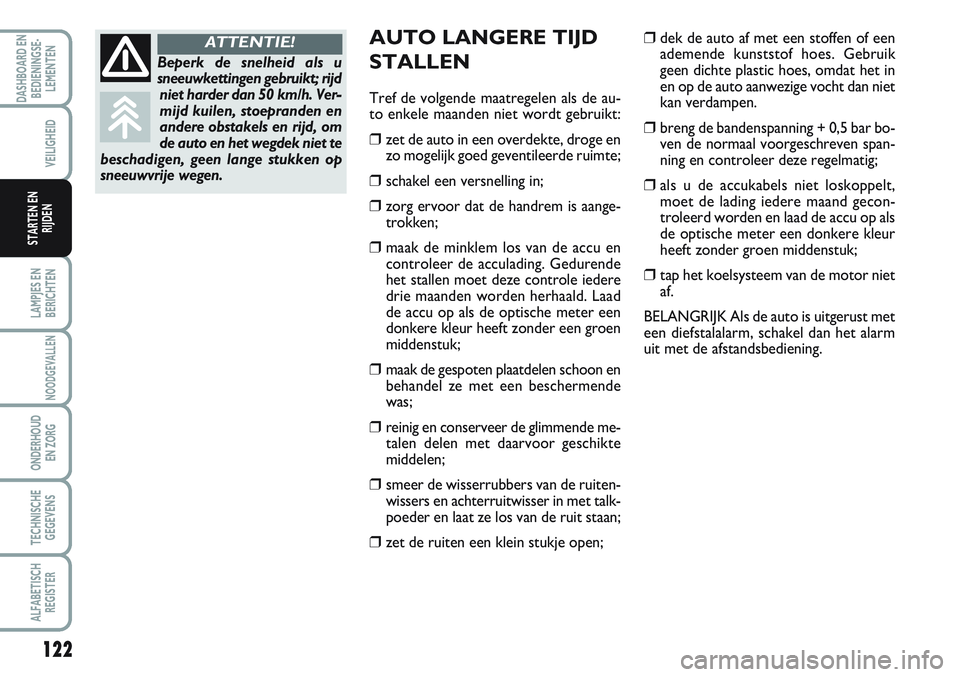

AUTO LANGERE TIJD
STALLEN
Tref de volgende maatregelen als de au-
to enkele maanden niet wordt gebruikt:
❒zet de auto in een overdekte, droge en
zo mogelijk goed geventileerde ruimte;
❒schakel een versnelling in;
❒zorg ervoor dat de handrem is aange-
trokken;
❒maak de minklem los van de accu en
controleer de acculading. Gedurende
het stallen moet deze controle iedere
drie maanden worden herhaald. Laad
de accu op als de optische meter een
donkere kleur heeft zonder een groen
middenstuk;
❒maak de gespoten plaatdelen schoon en
behandel ze met een beschermende
was;
❒reinig en conserveer de glimmende me-
talen delen met daarvoor geschikte
middelen;
❒smeer de wisserrubbers van de ruiten-
wissers en achterruitwisser in met talk-
poeder en laat ze los van de ruit staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een
ademende kunststof hoes. Gebruik
geen dichte plastic hoes, omdat het in
en op de auto aanwezige vocht dan niet
kan verdampen.
❒breng de bandenspanning + 0,5 bar bo-
ven de normaal voorgeschreven span-
ning en controleer deze regelmatig;
❒als u de accukabels niet loskoppelt,
moet de lading iedere maand gecon-
troleerd worden en laad de accu op als
de optische meter een donkere kleur
heeft zonder groen middenstuk;
❒tap het koelsysteem van de motor niet
af.
BELANGRIJK Als de auto is uitgerust met
een diefstalalarm, schakel dan het alarm
uit met de afstandsbediening.
Beperk de snelheid als u
sneeuwkettingen gebruikt; rijd
niet harder dan 50 km/h. Ver-
mijd kuilen, stoepranden en
andere obstakels en rijd, om
de auto en het wegdek niet te
beschadigen, geen lange stukken op
sneeuwvrije wegen.
ATTENTIE!

147
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10

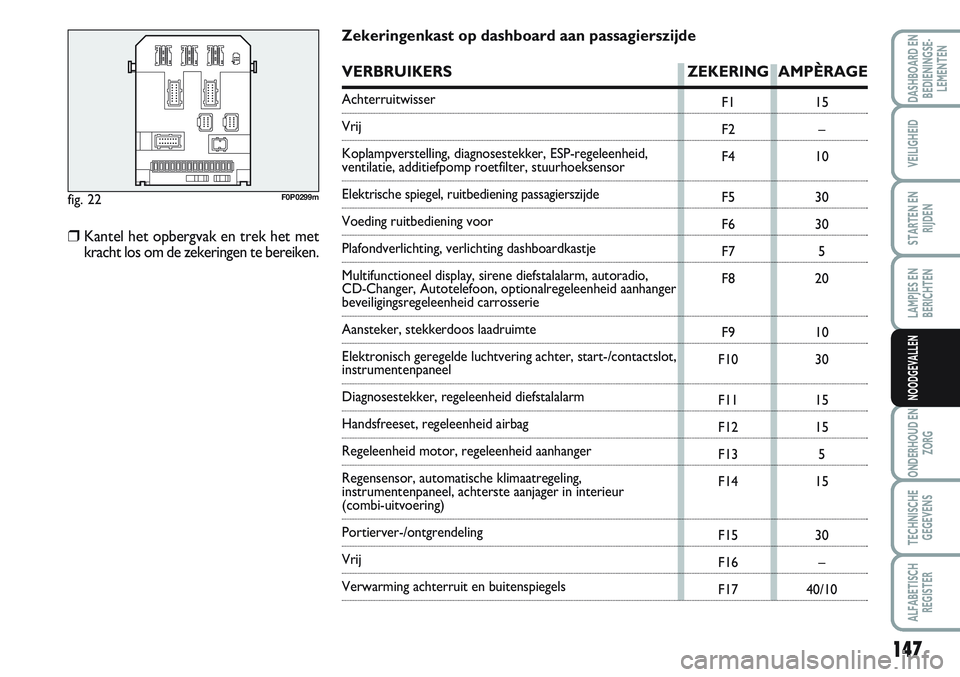

Zekeringenkast op dashboard aan passagierszijde
VERBRUIKERS ZEKERING AMPÈRAGE
Achterruitwisser
Vrij
Koplampverstelling, diagnosestekker, ESP-regeleenheid,
ventilatie, additiefpomp roetfilter, stuurhoeksensor
Elektrische spiegel, ruitbediening passagierszijde
Voeding ruitbediening voor
Plafondverlichting, verlichting dashboardkastje
Multifunctioneel display, sirene diefstalalarm, autoradio,
CD-Changer, Autotelefoon, optionalregeleenheid aanhanger
beveiligingsregeleenheid carrosserie
Aansteker, stekkerdoos laadruimte
Elektronisch geregelde luchtvering achter, start-/contactslot,
instrumentenpaneel
Diagnosestekker, regeleenheid diefstalalarm
Handsfreeset, regeleenheid airbag
Regeleenheid motor, regeleenheid aanhanger
Regensensor, automatische klimaatregeling,
instrumentenpaneel, achterste aanjager in interieur
(combi-uitvoering)
Portierver-/ontgrendeling
Vrij
Verwarming achterruit en buitenspiegels
❒Kantel het opbergvak en trek het met
kracht los om de zekeringen te bereiken.

165

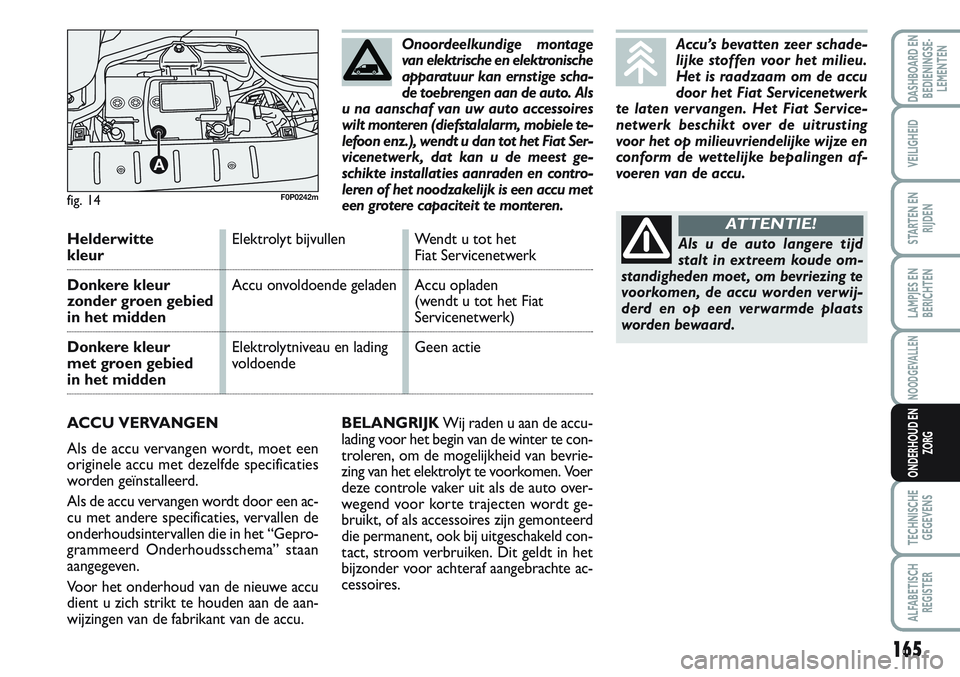

LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
BELANGRIJKWij raden u aan de accu-
lading voor het begin van de winter te con-
troleren, om de mogelijkheid van bevrie-
zing van het elektrolyt te voorkomen. Voer
deze controle vaker uit als de auto over-
wegend voor korte trajecten wordt ge-
bruikt, of als accessoires zijn gemonteerd
die permanent, ook bij uitgeschakeld con-
tact, stroom verbruiken. Dit geldt in het
bijzonder voor achteraf aangebrachte ac-
cessoires.
fig. 14
A
F0P0242m
HelderwitteElektrolyt bijvullen Wendt u tot hetkleurFiat Servicenetwerk
Donkere kleurAccu onvoldoende geladen Accu opladen
zonder groen gebied (wendt u tot het Fiat
in het middenServicenetwerk)
Donkere kleur Elektrolytniveau en lading Geen actie
met groen gebied voldoende
in het midden
ACCU VERVANGEN
Als de accu vervangen wordt, moet een
originele accu met dezelfde specificaties
worden geïnstalleerd.
Als de accu vervangen wordt door een ac-
cu met andere specificaties, vervallen de
onderhoudsintervallen die in het “Gepro-
grammeerd Onderhoudsschema” staan
aangegeven.
Voor het onderhoud van de nieuwe accu
dient u zich strikt te houden aan de aan-
wijzingen van de fabrikant van de accu.Onoordeelkundige montage
van elektrische en elektronische
apparatuur kan ernstige scha-
de toebrengen aan de auto. Als
u na aanschaf van uw auto accessoires
wilt monteren (diefstalalarm, mobiele te-
lefoon enz.), wendt u dan tot het Fiat Ser-
vicenetwerk, dat kan u de meest ge-
schikte installaties aanraden en contro-
leren of het noodzakelijk is een accu met
een grotere capaciteit te monteren.
Accu’s bevatten zeer schade-
lijke stoffen voor het milieu.
Het is raadzaam om de accu
door het Fiat Servicenetwerk
te laten vervangen. Het Fiat Service-
netwerk beschikt over de uitrusting
voor het op milieuvriendelijke wijze en
conform de wettelijke bepalingen af-
voeren van de accu.
Als u de auto langere tijd
stalt in extreem koude om-
standigheden moet , om bevriezing te
voorkomen, de accu worden verwij-
derd en op een verwarmde plaats
worden bewaard.
ATTENTIE!

166

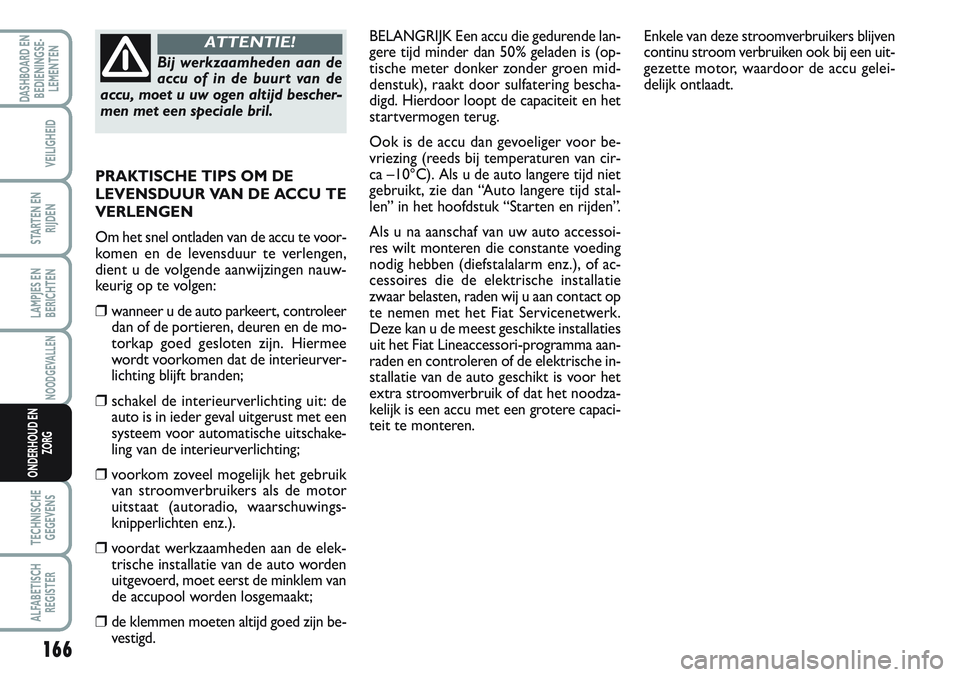

LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
BELANGRIJK Een accu die gedurende lan-
gere tijd minder dan 50% geladen is (op-
tische meter donker zonder groen mid-
denstuk), raakt door sulfatering bescha-
digd. Hierdoor loopt de capaciteit en het
startvermogen terug.
Ook is de accu dan gevoeliger voor be-
vriezing (reeds bij temperaturen van cir-
ca –10°C). Als u de auto langere tijd niet
gebruikt, zie dan “Auto langere tijd stal-
len” in het hoofdstuk “Starten en rijden”.
Als u na aanschaf van uw auto accessoi-
res wilt monteren die constante voeding
nodig hebben (diefstalalarm enz.), of ac-
cessoires die de elektrische installatie
zwaar belasten, raden wij u aan contact op
te nemen met het Fiat Servicenetwerk.
Deze kan u de meest geschikte installaties
uit het Fiat Lineaccessori-programma aan-
raden en controleren of de elektrische in-
stallatie van de auto geschikt is voor het
extra stroomverbruik of dat het noodza-
kelijk is een accu met een grotere capaci-
teit te monteren. PRAKTISCHE TIPS OM DE
LEVENSDUUR VAN DE ACCU TE
VERLENGEN
Om het snel ontladen van de accu te voor-
komen en de levensduur te verlengen,
dient u de volgende aanwijzingen nauw-
keurig op te volgen:
❒wanneer u de auto parkeert, controleer
dan of de portieren, deuren en de mo-
torkap goed gesloten zijn. Hiermee
wordt voorkomen dat de interieurver-
lichting blijft branden;
❒schakel de interieurverlichting uit: de
auto is in ieder geval uitgerust met een
systeem voor automatische uitschake-
ling van de interieurverlichting;
❒voorkom zoveel mogelijk het gebruik
van stroomverbruikers als de motor
uitstaat (autoradio, waarschuwings-
knipperlichten enz.).
❒voordat werkzaamheden aan de elek-
trische installatie van de auto worden
uitgevoerd, moet eerst de minklem van
de accupool worden losgemaakt;
❒de klemmen moeten altijd goed zijn be-
vestigd.
Bij werkzaamheden aan de
accu of in de buurt van de
accu, moet u uw ogen altijd bescher-
men met een speciale bril.
ATTENTIE!Enkele van deze stroomverbruikers blijven
continu stroom verbruiken ook bij een uit-
gezette motor, waardoor de accu gelei-
delijk ontlaadt.
