87
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

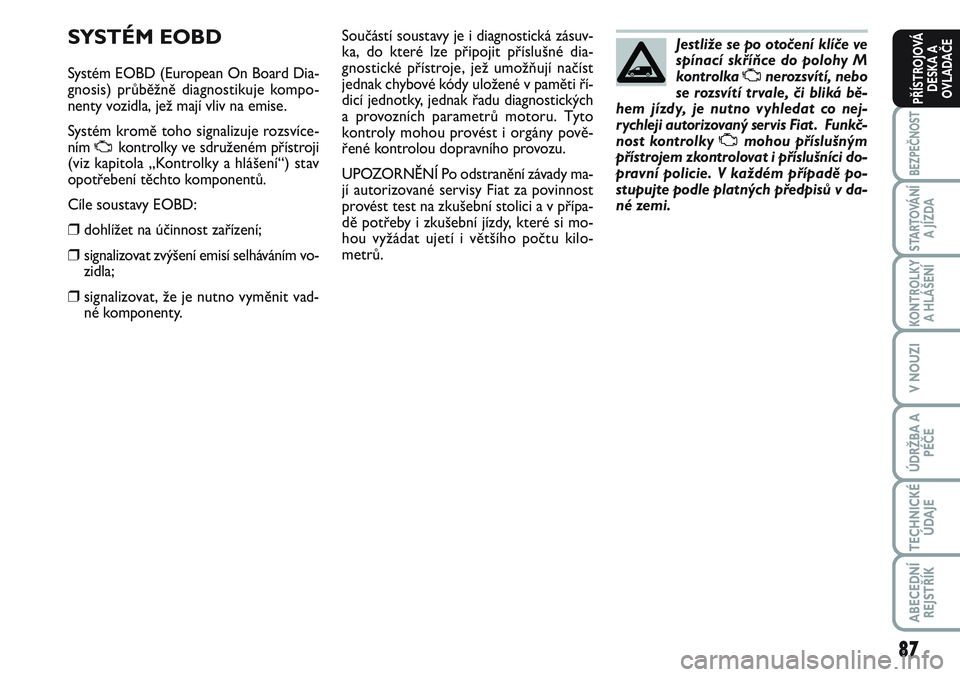

SYSTÉM EOBD
Systém EOBD (European On Board Dia-
gnosis) průběžně diagnostikuje kompo-
nenty vozidla, jež mají vliv na emise.
Systém kromě toho signalizuje rozsvíce-
ním
Ukontrolky ve sdruženém přístroji
(viz kapitola „Kontrolky a hlášení“) stav
opotřebení těchto komponentů.
Cíle soustavy EOBD:
❒dohlížet na účinnost zařízení;
❒signalizovat zvýšení emisí selháváním vo-
zidla;
❒signalizovat, že je nutno vyměnit vad-
né komponenty.Součástí soustavy je i diagnostická zásuv-
ka, do které lze připojit příslušné dia-
gnostické přístroje, jež umožňují načíst
jednak chybové kódy uložené v paměti ří-
dicí jednotky, jednak řadu diagnostických
a provozních parametrů motoru. Tyto
kontroly mohou provést i orgány pově-
řené kontrolou dopravního provozu.
UPOZORNĚNÍ Po odstranění závady ma-
jí autorizované servisy Fiat za povinnost
provést test na zkušební stolici a v přípa-
dě potřeby i zkušební jízdy, které si mo-
hou vyžádat ujetí i většího počtu kilo-
metrů.Jestliže se po otočení klíče ve
spínací skříňce do polohy M
kontrolkaUnerozsvítí, nebo
se rozsvítí trvale, či bliká bě-
hem jízdy, je nutno vyhledat co nej-
rychleji autorizovaný servis Fiat . Funkč-
nost kontrolkyUmohou příslušným
přístrojem zkontrolovat i příslušníci do-
pravní policie. V každém případě po-
stupujte podle platných předpisů v da-
né zemi.

88
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

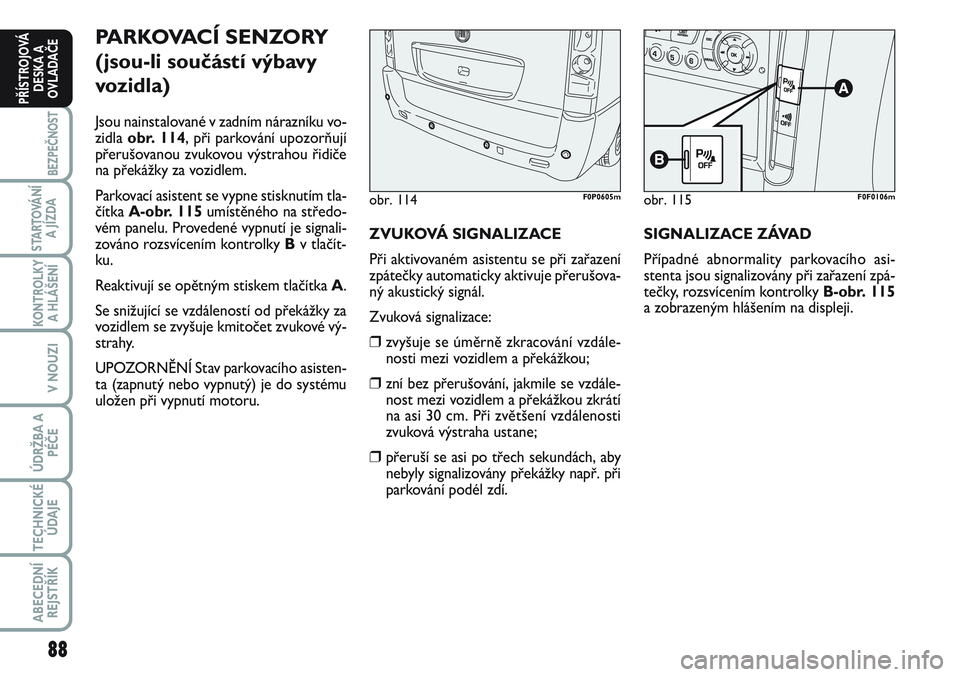

PARKOVACÍ SENZORY
(jsou-li součástí výbavy
vozidla)
Jsou nainstalované v zadním nárazníku vo-
zidla obr. 114, při parkování upozorňují
přerušovanou zvukovou výstrahou řidiče
na překážky za vozidlem.
Parkovací asistent se vypne stisknutím tla-
čítka A-obr. 115umístěného na středo-
vém panelu. Provedené vypnutí je signali-
zováno rozsvícením kontrolky Bv tlačít-
ku.
Reaktivují se opětným stiskem tlačítka A.
Se snižující se vzdáleností od překážky za
vozidlem se zvyšuje kmitočet zvukové vý-
strahy.
UPOZORNĚNÍ Stav parkovacího asisten-
ta (zapnutý nebo vypnutý) je do systému
uložen při vypnutí motoru.ZVUKOVÁ SIGNALIZACE
Při aktivovaném asistentu se při zařazení
zpátečky automaticky aktivuje přerušova-
ný akustický signál.
Zvuková signalizace:
❒zvyšuje se úměrně zkracování vzdále-
nosti mezi vozidlem a překážkou;
❒zní bez přerušování, jakmile se vzdále-
nost mezi vozidlem a překážkou zkrátí
na asi 30 cm. Při zvětšení vzdálenosti
zvuková výstraha ustane;
❒přeruší se asi po třech sekundách, aby
nebyly signalizovány překážky např. při
parkování podél zdí.SIGNALIZACE ZÁVAD
Případné abnormality parkovacího asi-
stenta jsou signalizovány při zařazení zpá-
tečky, rozsvícením kontrolky B-obr. 115
a zobrazeným hlášením na displeji.
obr. 114F0P0605mobr. 115F0F0106m

89
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

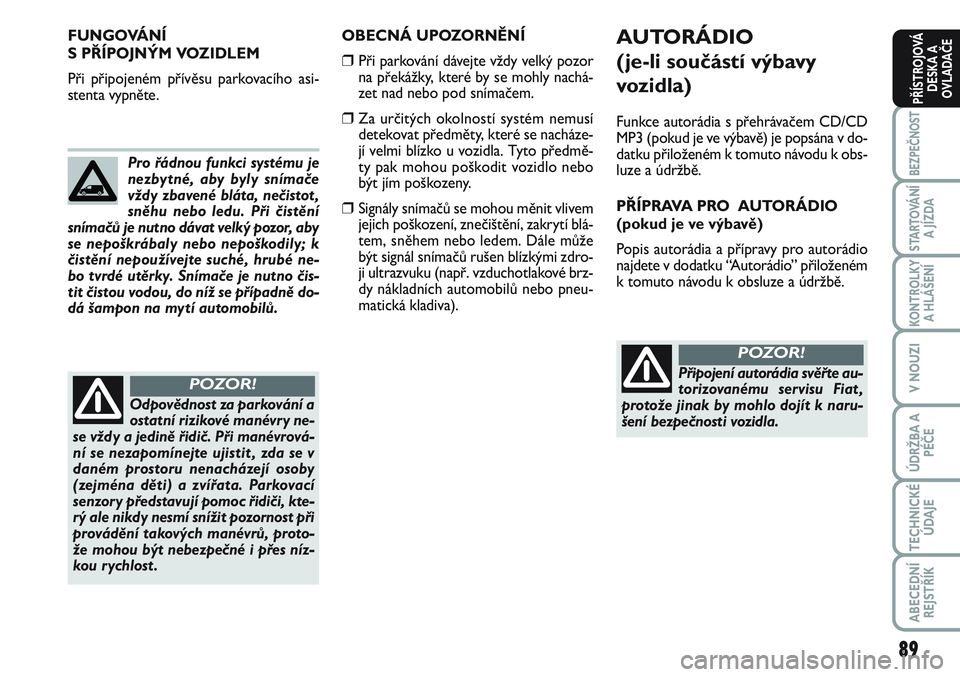

OBECNÁ UPOZORNĚNÍ
❒Při parkování dávejte vždy velký pozor
na překážky, které by se mohly nachá-
zet nad nebo pod snímačem.
❒Za určitých okolností systém nemusí
detekovat předměty, které se nacháze-
jí velmi blízko u vozidla. Tyto předmě-
ty pak mohou poškodit vozidlo nebo
být jím poškozeny.
❒Signály snímačů se mohou měnit vlivem
jejich poškození, znečištění, zakrytí blá-
tem, sněhem nebo ledem. Dále může
být signál snímačů rušen blízkými zdro-
ji ultrazvuku (např. vzduchotlakové brz-
dy nákladních automobilů nebo pneu-
matická kladiva). Pro řádnou funkci systému je
nezbytné, aby byly snímače
vždy zbavené bláta, nečistot ,
sněhu nebo ledu. Při čistění
snímačů je nutno dávat velký pozor, aby
se nepoškrábaly nebo nepoškodily; k
čistění nepoužívejte suché, hrubé ne-
bo tvrdé utěrky. Snímače je nutno čis-
tit čistou vodou, do níž se případně do-
dá šampon na mytí automobilů.
Odpovědnost za parkování a
ostatní rizikové manévry ne-
se vždy a jedině řidič. Při manévrová-
ní se nezapomínejte ujistit , zda se v
daném prostoru nenacházejí osoby
(zejména děti) a zvířata. Parkovací
senzory představují pomoc řidiči, kte-
rý ale nikdy nesmí snížit pozornost při
provádění takových manévrů, proto-
že mohou být nebezpečné i přes níz-
kou rychlost .
POZOR!
FUNGOVÁNÍ
S PŘÍPOJNÝM VOZIDLEM
Při připojeném přívěsu parkovacího asi-
stenta vypněte.AUTORÁDIO
(je-li součástí výbavy
vozidla)
Funkce autorádia s přehrávačem CD/CD
MP3 (pokud je ve výbavě) je popsána v do-
datku přiloženém k tomuto návodu k obs-
luze a údržbě.
PŘÍPRAVA PRO AUTORÁDIO
(pokud je ve výbavě)
Popis autorádia a přípravy pro autorádio
najdete v dodatku “Autorádio” přiloženém
k tomuto návodu k obsluze a údržbě.
Připojení autorádia svěřte au-
torizovanému servisu Fiat ,
protože jinak by mohlo dojít k naru-
šení bezpečnosti vozidla.
POZOR!

90
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

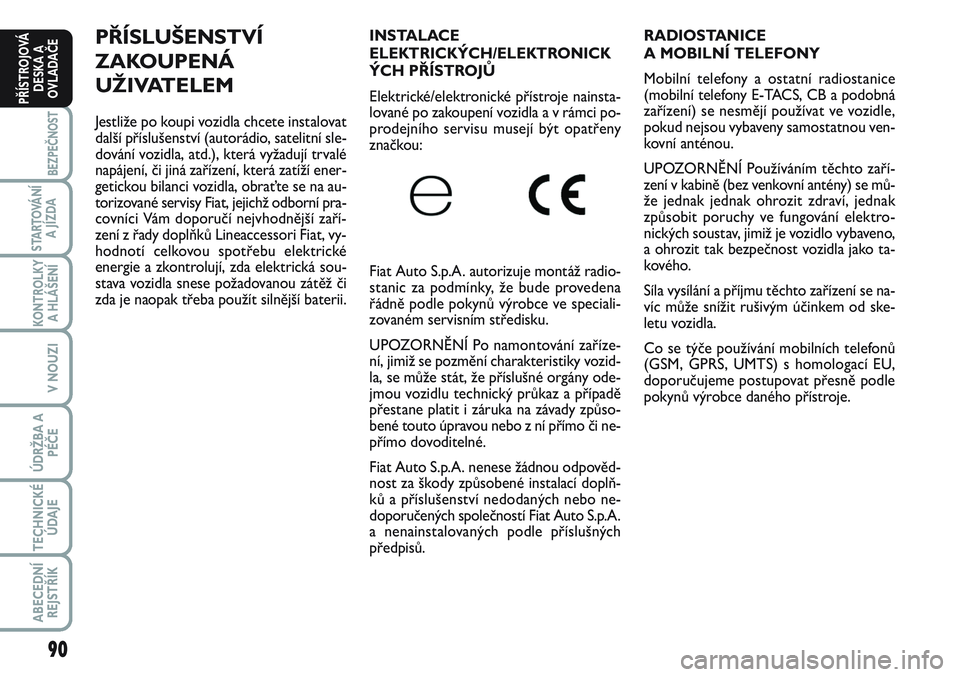

RADIOSTANICE
A MOBILNÍ TELEFONY
Mobilní telefony a ostatní radiostanice
(mobilní telefony E-TACS, CB a podobná
zařízení) se nesmějí používat ve vozidle,
pokud nejsou vybaveny samostatnou ven-
kovní anténou.
UPOZORNĚNÍ Používáním těchto zaří-
zení v kabině (bez venkovní antény) se mů-
že jednak jednak ohrozit zdraví, jednak
způsobit poruchy ve fungování elektro-
nických soustav, jimiž je vozidlo vybaveno,
a ohrozit tak bezpečnost vozidla jako ta-
kového.
Síla vysílání a příjmu těchto zařízení se na-
víc může snížit rušivým účinkem od ske-
letu vozidla.
Co se týče používání mobilních telefonů
(GSM, GPRS, UMTS) s homologací EU,
doporučujeme postupovat přesně podle
pokynů výrobce daného přístroje.PŘÍSLUŠENSTVÍ
ZAKOUPENÁ
UŽIVATELEM
Jestliže po koupi vozidla chcete instalovat
další příslušenství (autorádio, satelitní sle-
dování vozidla, atd.), která vyžadují trvalé
napájení, či jiná zařízení, která zatíží ener-
getickou bilanci vozidla, obraťte se na au-
torizované servisy Fiat, jejichž odborní pra-
covníci Vám doporučí nejvhodnější zaří-
zení z řady doplňků Lineaccessori Fiat, vy-
hodnotí celkovou spotřebu elektrické
energie a zkontrolují, zda elektrická sou-
stava vozidla snese požadovanou zátěž či
zda je naopak třeba použít silnější baterii.INSTALACE
ELEKTRICKÝCH/ELEKTRONICK
ÝCH PŘÍSTROJŮ
Elektrické/elektronické přístroje nainsta-
lované po zakoupení vozidla a v rámci po-
prodejního servisu musejí být opatřeny
značkou:
Fiat Auto S.p.A. autorizuje montáž radio-
stanic za podmínky, že bude provedena
řádně podle pokynů výrobce ve speciali-
zovaném servisním středisku.
UPOZORNĚNÍ Po namontování zaříze-
ní, jimiž se pozmění charakteristiky vozid-
la, se může stát, že příslušné orgány ode-
jmou vozidlu technický průkaz a případě
přestane platit i záruka na závady způso-
bené touto úpravou nebo z ní přímo či ne-
přímo dovoditelné.
Fiat Auto S.p.A. nenese žádnou odpověd-
nost za škody způsobené instalací doplň-
ků a příslušenství nedodaných nebo ne-
doporučených společností Fiat Auto S.p.A.
a nenainstalovaných podle příslušných
předpisů.

91
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

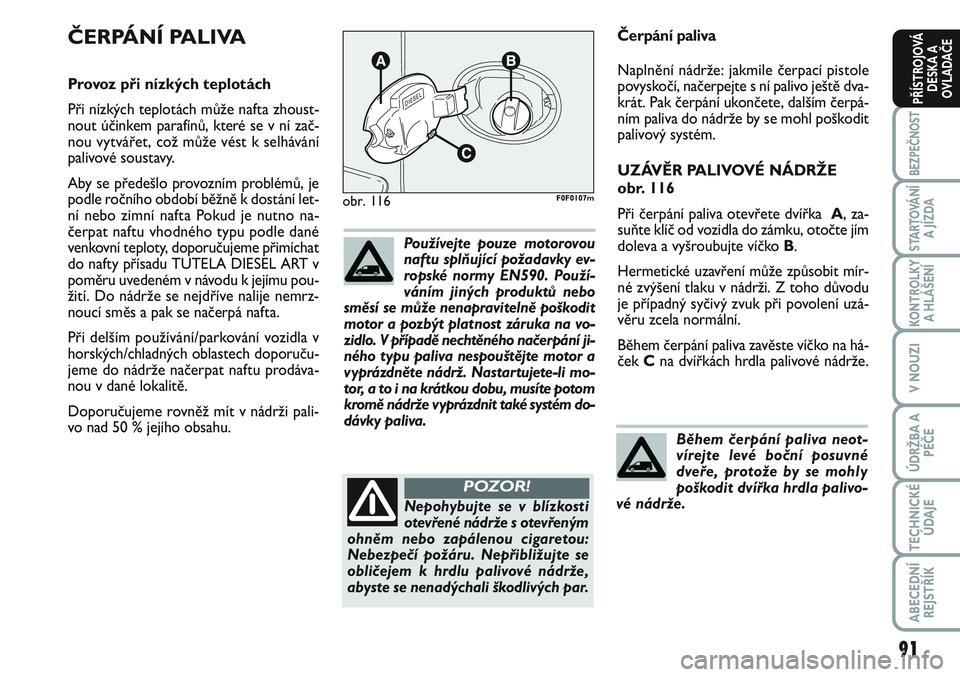

Čerpání paliva
Naplnění nádrže: jakmile čerpací pistole
povyskočí, načerpejte s ní palivo ještě dva-
krát. Pak čerpání ukončete, dalším čerpá-
ním paliva do nádrže by se mohl poškodit
palivový systém.
UZÁVĚR PALIVOVÉ NÁDRŽE
obr. 116
Při čerpání paliva otevřete dvířka A, za-
suňte klíč od vozidla do zámku, otočte jím
doleva a vyšroubujte víčko B.
Hermetické uzavření může způsobit mír-
né zvýšení tlaku v nádrži. Z toho důvodu
je případný syčivý zvuk při povolení uzá-
věru zcela normální.
Během čerpání paliva zavěste víčko na há-
ček Cna dvířkách hrdla palivové nádrže.
obr. 116F0F0107m
Nepohybujte se v blízkosti
otevřené nádrže s otevřeným
ohněm nebo zapálenou cigaretou:
Nebezpečí požáru. Nepřibližujte se
obličejem k hrdlu palivové nádrže,
abyste se nenadýchali škodlivých par.
POZOR!
ČERPÁNÍ PALIVA
Provoz při nízkých teplotách
Při nízkých teplotách může nafta zhoust-
nout účinkem parafínů, které se v ní zač-
nou vytvářet, což může vést k selhávání
palivové soustavy.
Aby se předešlo provozním problémů, je
podle ročního období běžně k dostání let-
ní nebo zimní nafta Pokud je nutno na-
čerpat naftu vhodného typu podle dané
venkovní teploty, doporučujeme přimíchat
do nafty přísadu TUTELA DIESEL ART v
poměru uvedeném v návodu k jejímu pou-
žití. Do nádrže se nejdříve nalije nemrz-
noucí směs a pak se načerpá nafta.
Při delším používání/parkování vozidla v
horských/chladných oblastech doporuču-
jeme do nádrže načerpat naftu prodáva-
nou v dané lokalitě.
Doporučujeme rovněž mít v nádrži pali-
vo nad 50 % jejího obsahu. Používejte pouze motorovou
naftu splňující požadavky ev-
ropské normy EN590. Použí-
váním jiných produktů nebo
směsí se může nenapravitelně poškodit
motor a pozbýt platnost záruka na vo-
zidlo. V případě nechtěného načerpání ji-
ného typu paliva nespouštějte motor a
vyprázdněte nádrž. Nastartujete-li mo-
tor, a to i na krátkou dobu, musíte potom
kromě nádrže vyprázdnit také systém do-
dávky paliva.
Během čerpání paliva neot-
vírejte levé boční posuvné
dveře, protože by se mohly
poškodit dvířka hrdla palivo-
vé nádrže.

92
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

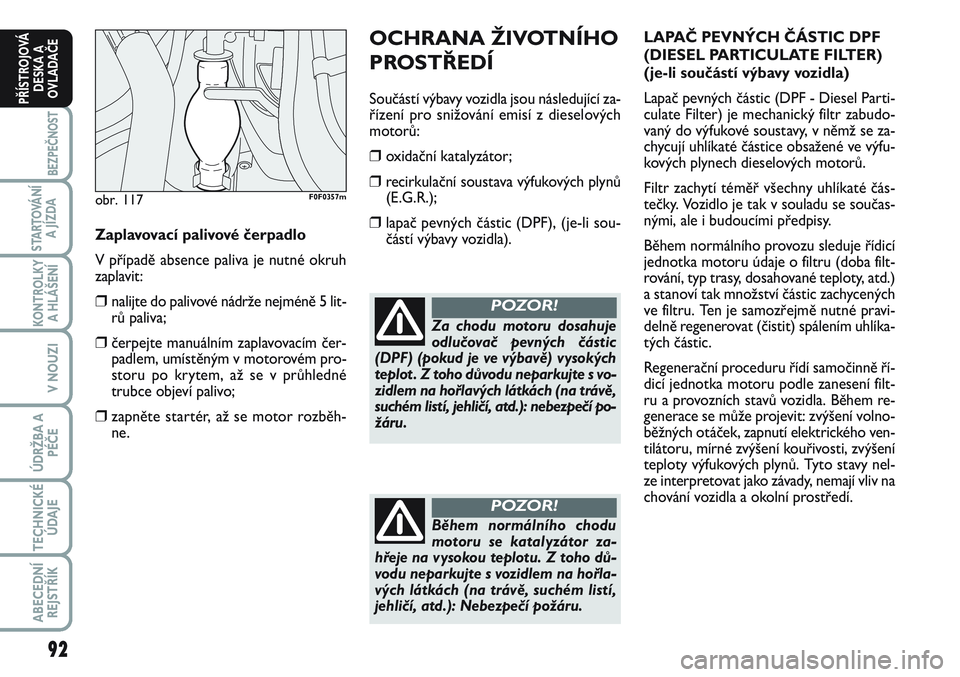

OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ
Součástí výbavy vozidla jsou následující za-
řízení pro snižování emisí z dieselových
motorů:
❒oxidační katalyzátor;
❒recirkulační soustava výfukových plynů
(E.G.R.);
❒lapač pevných částic (DPF), (je-li sou-
částí výbavy vozidla).LAPAČ PEVNÝCH ČÁSTIC DPF
(DIESEL PARTICULATE FILTER)
(je-li součástí výbavy vozidla)
Lapač pevných částic (DPF - Diesel Parti-
culate Filter) je mechanický filtr zabudo-
vaný do výfukové soustavy, v němž se za-
chycují uhlíkaté částice obsažené ve výfu-
kových plynech dieselových motorů.
Filtr zachytí téměř všechny uhlíkaté čás-
tečky. Vozidlo je tak v souladu se součas-
nými, ale i budoucími předpisy.
Během normálního provozu sleduje řídicí
jednotka motoru údaje o filtru (doba filt-
rování, typ trasy, dosahované teploty, atd.)
a stanoví tak množství částic zachycených
ve filtru. Ten je samozřejmě nutné pravi-
delně regenerovat (čistit) spálením uhlíka-
tých částic.
Regenerační proceduru řídí samočinně ří-
dicí jednotka motoru podle zanesení filt-
ru a provozních stavů vozidla. Během re-
generace se může projevit: zvýšení volno-
běžných otáček, zapnutí elektrického ven-
tilátoru, mírné zvýšení kouřivosti, zvýšení
teploty výfukových plynů. Tyto stavy nel-
ze interpretovat jako závady, nemají vliv na
chování vozidla a okolní prostředí.
Za chodu motoru dosahuje
odlučovač pevných částic
(DPF) (pokud je ve výbavě) vysokých
teplot . Z toho důvodu neparkujte s vo-
zidlem na hořlavých látkách (na trávě,
suchém listí, jehličí, atd.): nebezpečí po-
žáru.
POZOR!
Během normálního chodu
motoru se katalyzátor za-
hřeje na vysokou teplotu. Z toho dů-
vodu neparkujte s vozidlem na hořla-
vých látkách (na trávě, suchém listí,
jehličí, atd.): Nebezpečí požáru.
POZOR!
obr. 117F0F0357m
Zaplavovací palivové čerpadlo
V případě absence paliva je nutné okruh
zaplavit:
❒nalijte do palivové nádrže nejméně 5 lit-
rů paliva;
❒čerpejte manuálním zaplavovacím čer-
padlem, umístěným v motorovém pro-
storu po krytem, až se v průhledné
trubce objeví palivo;
❒zapněte startér, až se motor rozběh-
ne.

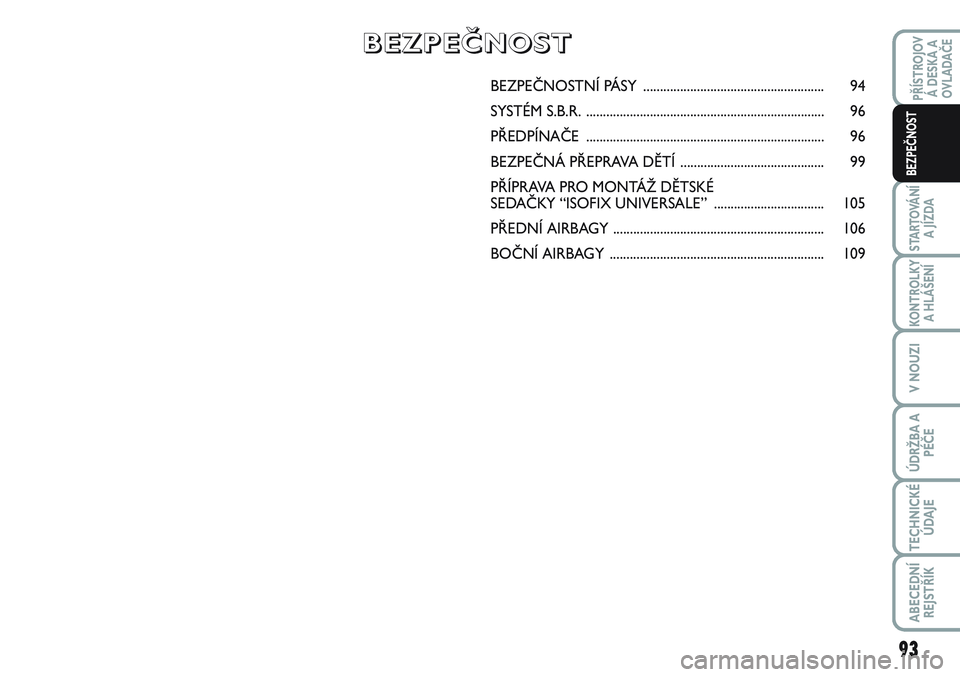

BEZPEČNOSTNÍ PÁSY...................................................... 94
SYSTÉM S.B.R........................................................................ 96
PŘEDPÍNAČE....................................................................... 96
BEZPEČNÁ PŘEPRAVA DĚTÍ ........................................... 99
PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY “ISOFIX UNIVERSALE”................................. 105
PŘEDNÍ AIRBAGY ............................................................... 106
BOČNÍ AIRBAGY................................................................ 109
B B
E E
Z Z
P P
E E
Č Č
N N
O O
S S
T T
93
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

BEZPEČNOSTNÍ PÁSY
POUŽÍVÁNÍ BEZPEČNOSTNÍCH
PÁSŮ obr. 1
Při poutání bezpečnostními pásy je nutno
držet hrudník rovně a opírat se zády do
opěradla.
Bezpečnostní pás se připoutá uchopením
přezky Aa zasunutím do zámku B, až se
ozve klapnutí.
Pokud se pás při vytahování zablokuje, ne-
chejte jej o kousek navinout zpět a znovu
za něj jemně zatáhněte.
Pás se odpoutá stisknutím tlačítka C. Bě-
hem navíjení pás doprovázejte rukou, aby
se nepřekroutil.
Díky navíječi se pás automaticky uzpůso-
bí tělu cestujícího a nebrání mu ve volném
pohybu.
Při stání vozidla na prudkém svahu může
dojít k zablokování navíječe.Je to běžný jev.
Mechanismus navíječe zablokuje pás při
prudkém vytažení nebo při zabrzdění, při
nárazu a v zatáčkách projížděných vysokou
rychlostí.
Zadní sedadlo je opatřeno setrvačnými tří-
bodovými bezpečnostními pásy s navíjčem.
obr. 1F0P0108m
obr. 2F0P0111m
obr. 3F0P0112m
Netiskněte tlačítko C-obr. 1
za jízd y.
Pokud nejsou cestující na
zadním sedadle připoutáni
bezpečnostním pásem, v případě
prudkého nárazu se jednak sami se vy-
stavují velkému riziku, jednak před-
stavují nebezpečí pro cestující na
předních místech.
POZOR!
POZOR!
Zkontrolujte, zda je opěradlo
řádně uchycené po obou
stranách, aby se nemohlo při prudkém
zabrzdění vymrštit dopředu a zranit
cestující.
POZOR!
94
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

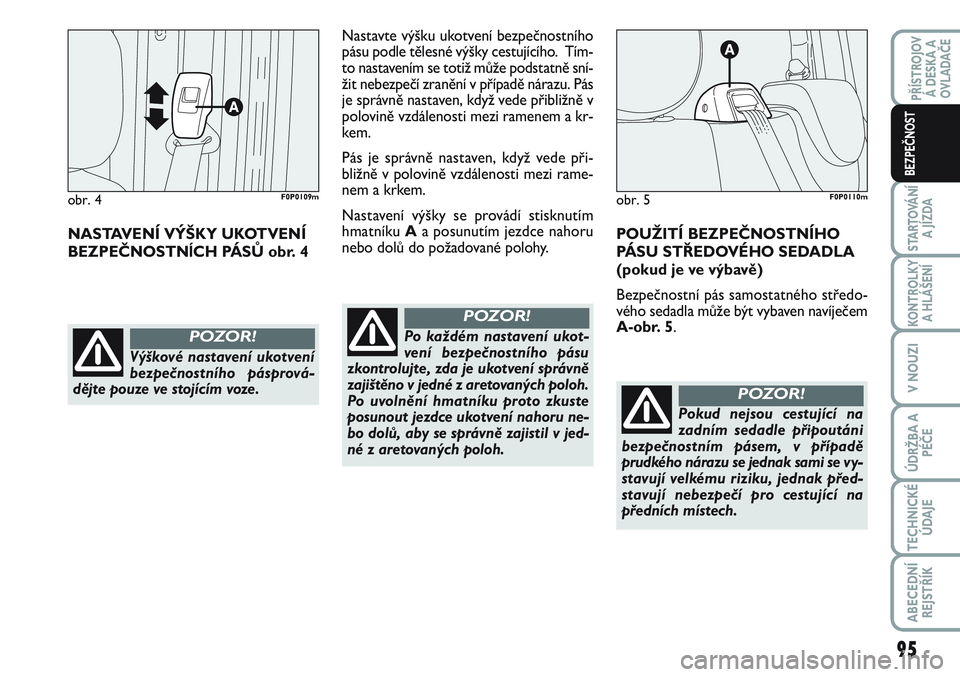

NASTAVENÍ VÝŠKY UKOTVENÍ
BEZPEČNOSTNĺCH PÁSŮ obr. 4Nastavte výšku ukotvení bezpečnostního
pásu podle tělesné výšky cestujícího. Tím-
to nastavením se totiž může podstatně sní-
žit nebezpečí zranění v případě nárazu. Pás
je správně nastaven, když vede přibližně v
polovině vzdálenosti mezi ramenem a kr-
kem.
Pás je správně nastaven, když vede při-
bližně v polovině vzdálenosti mezi rame-
nem a krkem.
Nastavení výšky se provádí stisknutím
hmatníku Aa posunutím jezdce nahoru
nebo dolů do požadované polohy.
Výškové nastavení ukotvení
bezpečnostního pásprová-
dějte pouze ve stojícím voze.
POZOR!Po každém nastavení ukot-
vení bezpečnostního pásu
zkontrolujte, zda je ukotvení správně
zajištěno v jedné z aretovaných poloh.
Po uvolnění hmatníku proto zkuste
posunout jezdce ukotvení nahoru ne-
bo dolů, aby se správně zajistil v jed-
né z aretovaných poloh.
POZOR!
obr. 4F0P0109mobr. 5F0P0110m
POUŽITÍ BEZPEČNOSTNÍHO
PÁSU STŘEDOVÉHO SEDADLA
(pokud je ve výbavě)
Bezpečnostní pás samostatného středo-
vého sedadla může být vybaven navíječem
A-obr. 5.
Pokud nejsou cestující na
zadním sedadle připoutáni
bezpečnostním pásem, v případě
prudkého nárazu se jednak sami se vy-
stavují velkému riziku, jednak před-
stavují nebezpečí pro cestující na
předních místech.
POZOR!
95
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

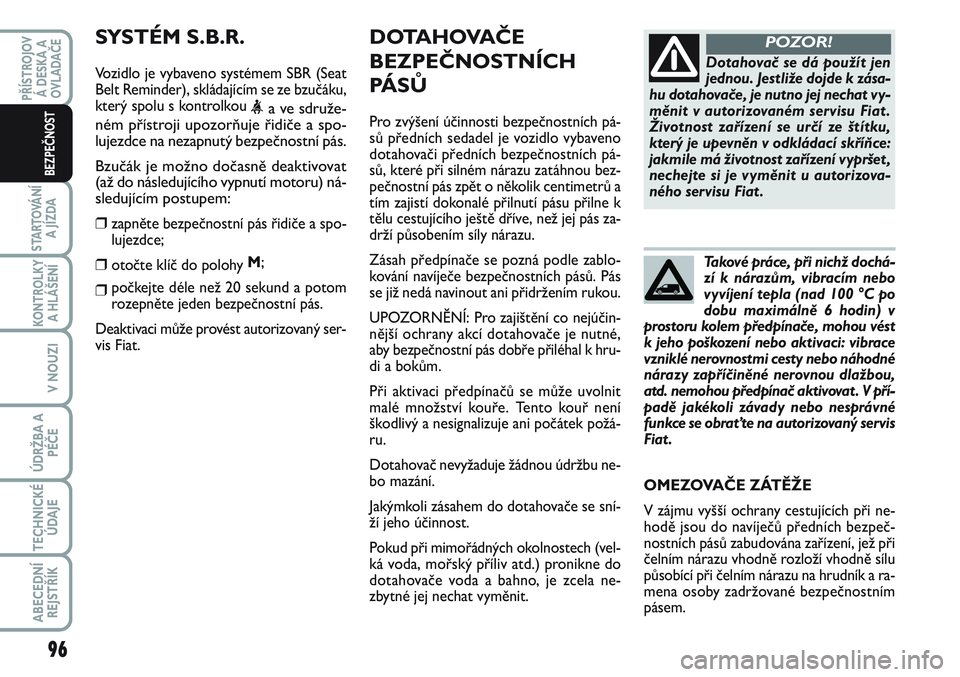

DOTAHOVAČE
BEZPEČNOSTNÍCH
PÁ S Ů
Pro zvýšení účinnosti bezpečnostních pá-
sů předních sedadel je vozidlo vybaveno
dotahovači předních bezpečnostních pá-
sů, které při silném nárazu zatáhnou bez-
pečnostní pás zpět o několik centimetrů a
tím zajistí dokonalé přilnutí pásu přilne k
tělu cestujícího ještě dříve, než jej pás za-
drží působením síly nárazu.
Zásah předpínače se pozná podle zablo-
kování navíječe bezpečnostních pásů. Pás
se již nedá navinout ani přidržením rukou.
UPOZORNĚNÍ: Pro zajištění co nejúčin-
nější ochrany akcí dotahovače je nutné,
aby bezpečnostní pás dobře přiléhal k hru-
di a bokům.
Při aktivaci předpínačů se může uvolnit
malé množství kouře. Tento kouř není
škodlivý a nesignalizuje ani počátek požá-
ru.
Dotahovač nevyžaduje žádnou údržbu ne-
bo mazání.
Jakýmkoli zásahem do dotahovače se sní-
ží jeho účinnost.
Pokud při mimořádných okolnostech (vel-
ká voda, mořský příliv atd.) pronikne do
dotahovače voda a bahno, je zcela ne-
zbytné jej nechat vyměnit.OMEZOVAČE ZÁTĚŽE
V zájmu vyšší ochrany cestujících při ne-
hodě jsou do navíječů předních bezpeč-
nostních pásů zabudována zařízení, jež při
čelním nárazu vhodně rozloží vhodně sílu
působící při čelním nárazu na hrudník a ra-
mena osoby zadržované bezpečnostním
pásem.
Dotahovač se dá použít jen
jednou. Jestliže dojde k zása-
hu dotahovače, je nutno jej nechat vy-
měnit v autorizovaném servisu Fiat .
Životnost zařízení se určí ze štítku,
který je upevněn v odkládací skříňce:
jakmile má životnost zařízení vypršet ,
nechejte si je vyměnit u autorizova-
ného servisu Fiat .
POZOR!
Takové práce, při nichž dochá-
zí k nárazům, vibracím nebo
vyvíjení tepla (nad 100 °C po
dobu maximálně 6 hodin) v
prostoru kolem předpínače, mohou vést
k jeho poškození nebo aktivaci: vibrace
vzniklé nerovnostmi cesty nebo náhodné
nárazy zapříčiněné nerovnou dlažbou,
atd. nemohou předpínač aktivovat . V pří-
padě jakékoli závady nebo nesprávné
funkce se obraťte na autorizovaný servis
Fiat .
SYSTÉM S.B.R.
Vozidlo je vybaveno systémem SBR (Seat
Belt Reminder), skládajícím se ze bzučáku,
který spolu s kontrolkou
ném přístroji upozorňuje řidiče a spo-
lujezdce na nezapnutý bezpečnostní pás.
Bzučák je možno dočasně deaktivovat
(až do následujícího vypnutí motoru) ná-
sledujícím postupem:
❒
zapněte bezpečnostní pás řidiče a spo-
lujezdce;
❒otočte klíč do polohy M;
❒počkejte déle než 20 sekund a potom
rozepněte jeden bezpečnostní pás.
Deaktivaci může provést autorizovaný ser-
vis Fiat.
96
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
