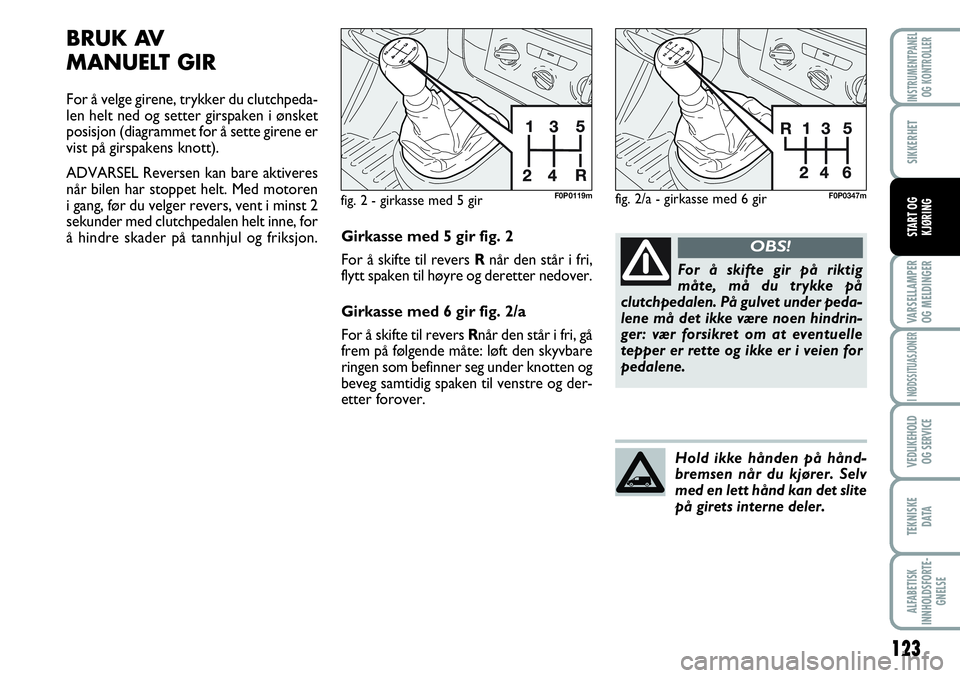

BRUK AV
MANUELT GIR
For å velge girene, trykker du clutchpeda-
len helt ned og setter girspaken i ønsket
posisjon (diagrammet for å sette girene er
vist på girspakens knott).
ADVARSEL Reversen kan bare aktiveres
når bilen har stoppet helt. Med motoren
i gang, før du velger revers, vent i minst 2
sekunder med clutchpedalen helt inne, for
å hindre skader på tannhjul og friksjon.
fig. 2 - girkasse med 5 girF0P0119m
Girkasse med 5 gir fig. 2
For å skifte til revers Rnår den står i fri,
flytt spaken til høyre og deretter nedover.
Girkasse med 6 gir fig. 2/a
For å skifte til reversRnår den står i fri, gå
frem på følgende måte: løft den skyvbare
ringen som befinner seg under knotten og
beveg samtidig spaken til venstre og der-
etter forover.
For å skifte gir på riktig
måte, må du trykke på
clutchpedalen. På gulvet under peda-
lene må det ikke være noen hindrin-
ger: vær forsikret om at eventuelle
tepper er rette og ikke er i veien for
pedalene.
OBS!
Hold ikke hånden på hånd-
bremsen når du kjører. Selv
med en lett hånd kan det slite
på girets interne deler.
fig. 2/a - girkasse med 6 girF0P0347m
