FIAT STRADA 2012 Drift- och underhållshandbok (in Swedish)

9

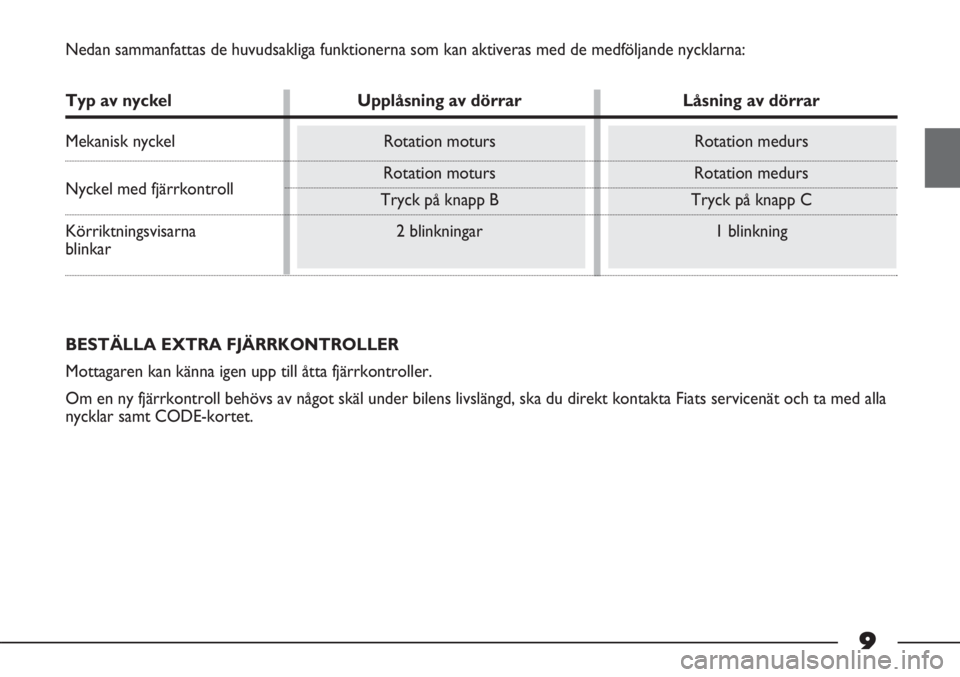

Nedan sammanfattas de huvudsakliga funktionerna som kan aktiveras med de medföljande nycklarna:
Typ av nyckel Upplåsning av dörrar Låsning av dörrar
Mekanisk nyckel Rotation moturs Rotation medurs
Nyckel med fjärrkontrollRotation moturs Rotation medursTryck på knapp B Tryck på knapp C
Körriktningsvisarna 2 blinkningar 1 blinkning
blinkar
BESTÄLLA EXTRA FJÄRRKONTROLLER
Mottagaren kan känna igen upp till åtta fjärrkontroller.
Om en ny fjärrkontroll behövs av något skäl under bilens livslängd, ska du direkt kontakta Fiats servicenät och ta med alla
nycklar samt CODE-kortet.

10

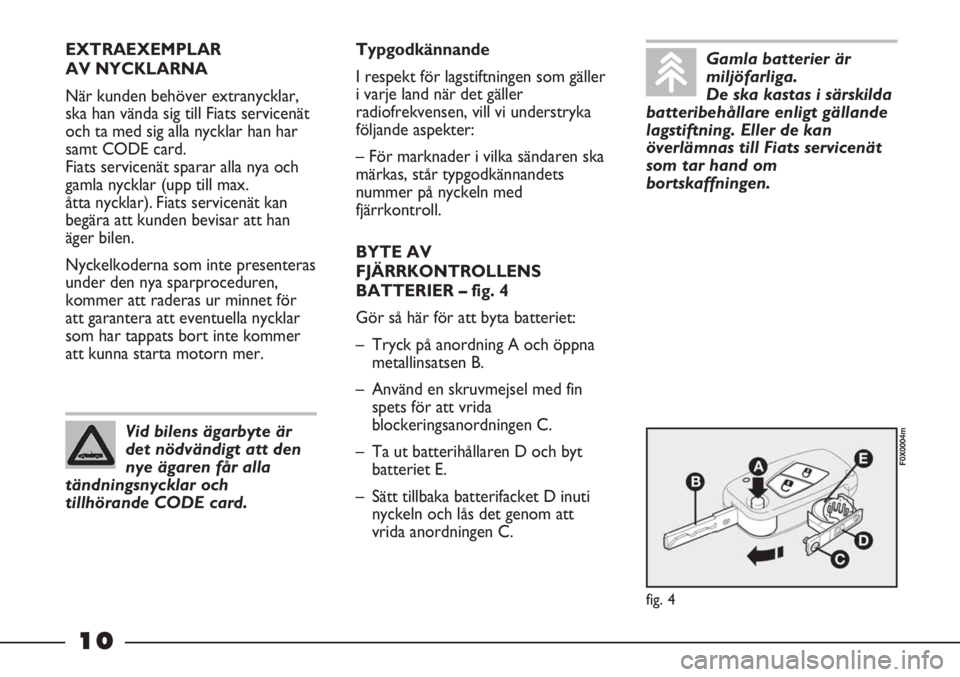

EXTRAEXEMPLAR
AV NYCKLARNA
När kunden behöver extranycklar,
ska han vända sig till Fiats servicenät
och ta med sig alla nycklar han har
samt CODE card.
Fiats servicenät sparar alla nya och
gamla nycklar (upp till max.
åtta nycklar). Fiats servicenät kan
begära att kunden bevisar att han
äger bilen.
Nyckelkoderna som inte presenteras
under den nya sparproceduren,
kommer att raderas ur minnet för
att garantera att eventuella nycklar
som har tappats bort inte kommer
att kunna starta motorn mer.
fig. 4
F0X0004m
Vid bilens ägarbyte är
det nödvändigt att den
nye ägaren får alla
tändningsnycklar och
tillhörande CODE card.
Typgodkännande
I respekt för lagstiftningen som gäller
i varje land när det gäller
radiofrekvensen, vill vi understryka
följande aspekter:
– För marknader i vilka sändaren ska
märkas, står typgodkännandets
nummer på nyckeln med
fjärrkontroll.
BYTE AV
FJÄRRKONTROLLENS
BATTERIER – fig. 4
Gör så här för att byta batteriet:
– Tryck på anordning A och öppna
metallinsatsen B.
– Använd en skruvmejsel med fin
spets för att vrida
blockeringsanordningen C.
– Ta ut batterihållaren D och byt
batteriet E.
– Sätt tillbaka batterifacket D inuti
nyckeln och lås det genom att
vrida anordningen C.Gamla batterier är
miljöfarliga.
De ska kastas i särskilda
batteribehållare enligt gällande
lagstiftning. Eller de kan
överlämnas till Fiats servicenät
som tar hand om
bortskaffningen.

11

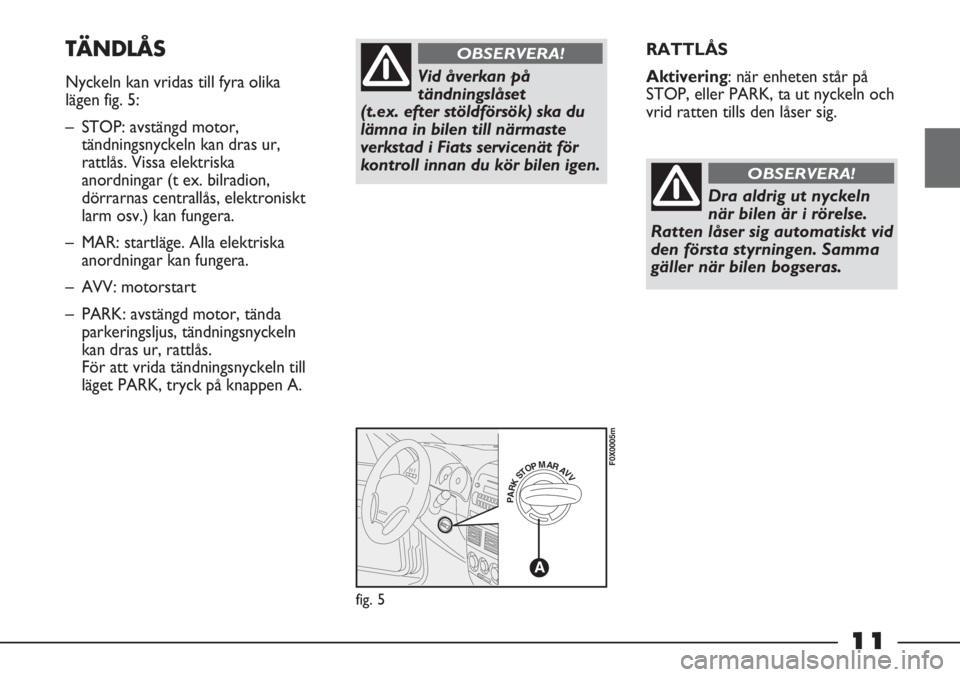

RATTLÅS
Aktivering: när enheten står på
STOP, eller PARK, ta ut nyckeln och
vrid ratten tills den låser sig.TÄNDLÅS
Nyckeln kan vridas till fyra olika
lägen fig. 5:
– STOP: avstängd motor,
tändningsnyckeln kan dras ur,
rattlås. Vissa elektriska
anordningar (t ex. bilradion,
dörrarnas centrallås, elektroniskt
larm osv.) kan fungera.
– MAR: startläge. Alla elektriska
anordningar kan fungera.
– AVV: motorstart
– PARK: avstängd motor, tända
parkeringsljus, tändningsnyckeln
kan dras ur, rattlås.
För att vrida tändningsnyckeln till
läget PARK, tryck på knappen A.
PARKSTOPMARAVV
A
fig. 5
F0X0005m
Vid åverkan på
tändningslåset
(t.ex. efter stöldförsök) ska du
lämna in bilen till närmaste
verkstad i Fiats servicenät för
kontroll innan du kör bilen igen.
OBSERVERA!
Dra aldrig ut nyckeln
när bilen är i rörelse.
Ratten låser sig automatiskt vid
den första styrningen. Samma
gäller när bilen bogseras.
OBSERVERA!

12

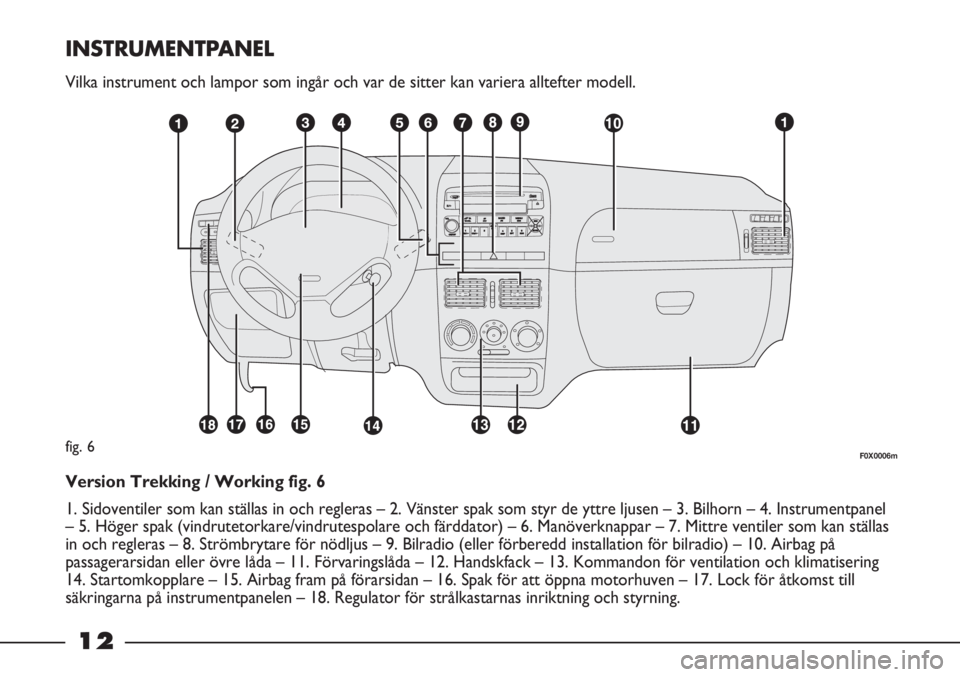

INSTRUMENTPANEL
Vilka instrument och lampor som ingår och var de sitter kan variera alltefter modell.
fig. 6
Version Trekking / Working fig. 6
1. Sidoventiler som kan ställas in och regleras – 2. Vänster spak som styr de yttre ljusen – 3. Bilhorn – 4. Instrumentpanel
– 5. Höger spak (vindrutetorkare/vindrutespolare och färddator) – 6. Manöverknappar – 7. Mittre ventiler som kan ställas
in och regleras – 8. Strömbrytare för nödljus – 9. Bilradio (eller förberedd installation för bilradio) – 10. Airbag på
passagerarsidan eller övre låda – 11. Förvaringslåda – 12. Handskfack – 13. Kommandon för ventilation och klimatisering
14. Startomkopplare – 15. Airbag fram på förarsidan – 16. Spak för att öppna motorhuven – 17. Lock för åtkomst till
säkringarna på instrumentpanelen – 18. Regulator för strålkastarnas inriktning och styrning.
F0X0006m

13

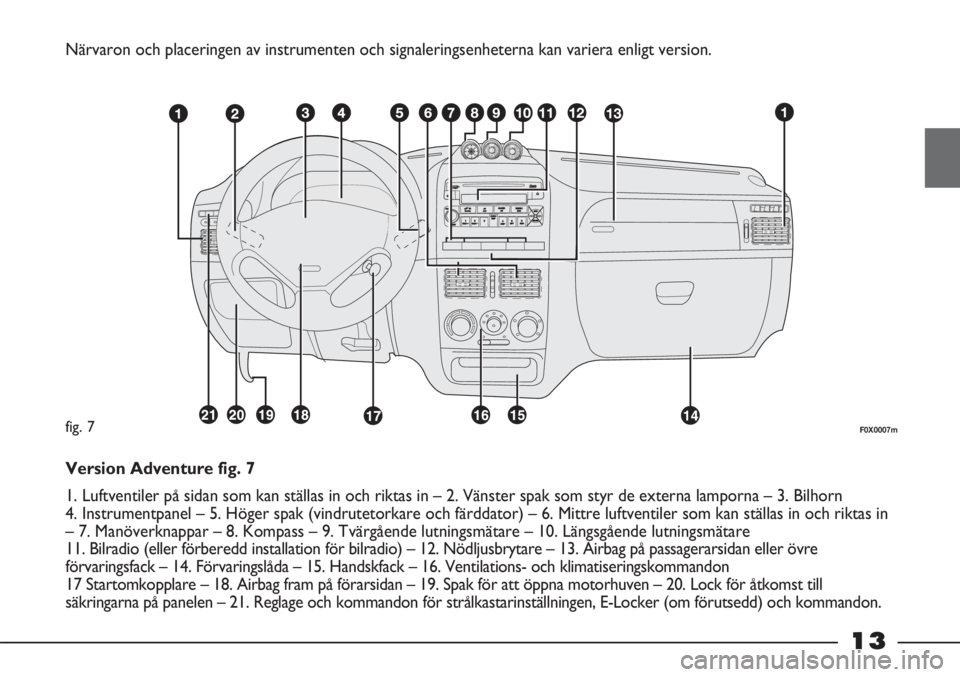

Närvaron och placeringen av instrumenten och signaleringsenheterna kan variera enligt version.
F0X0007mfig. 7
Version Adventure fig. 7
1. Luftventiler på sidan som kan ställas in och riktas in – 2. Vänster spak som styr de externa lamporna – 3. Bilhorn
4. Instrumentpanel – 5. Höger spak (vindrutetorkare och färddator) – 6. Mittre luftventiler som kan ställas in och riktas in
– 7. Manöverknappar – 8. Kompass – 9. Tvärgående lutningsmätare – 10. Längsgående lutningsmätare
11. Bilradio (eller förberedd installation för bilradio) – 12. Nödljusbrytare – 13. Airbag på passagerarsidan eller övre
förvaringsfack – 14. Förvaringslåda – 15. Handskfack – 16. Ventilations- och klimatiseringskommandon
17 Startomkopplare – 18. Airbag fram på förarsidan – 19. Spak för att öppna motorhuven – 20. Lock för åtkomst till
säkringarna på panelen – 21. Reglage och kommandon för strålkastarinställningen, E-Locker (om förutsedd) och kommandon.

14

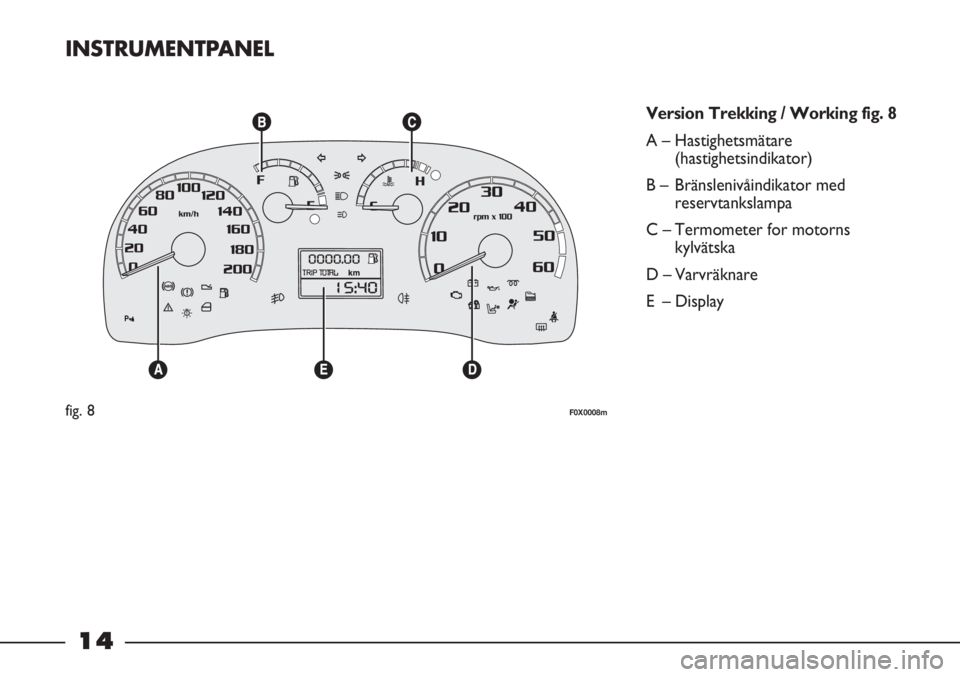

INSTRUMENTPANEL
Version Trekking / Working fig. 8
A – Hastighetsmätare
(hastighetsindikator)
B – Bränslenivåindikator med
reservtankslampa
C – Termometer for motorns
kylvätska
D – Varvräknare
E – Display
fig. 8F0X0008m

15
fig. 9F0X0009m

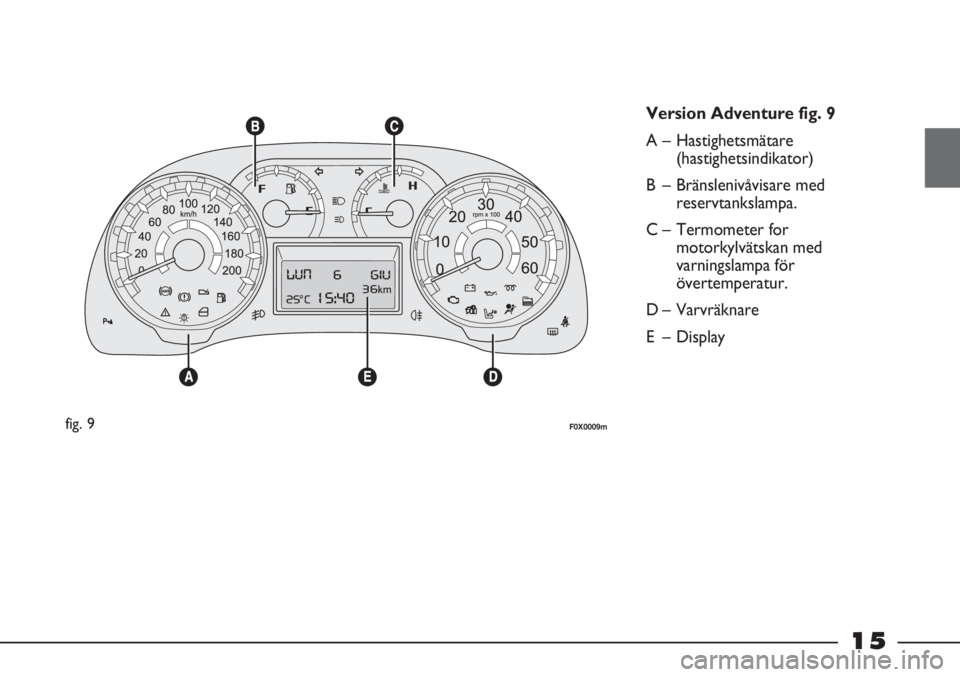

Version Adventure fig. 9
A – Hastighetsmätare
(hastighetsindikator)
B – Bränslenivåvisare med
reservtankslampa.
C – Termometer for
motorkylvätskan med
varningslampa för
övertemperatur.
D – Varvräknare
E – Display

16

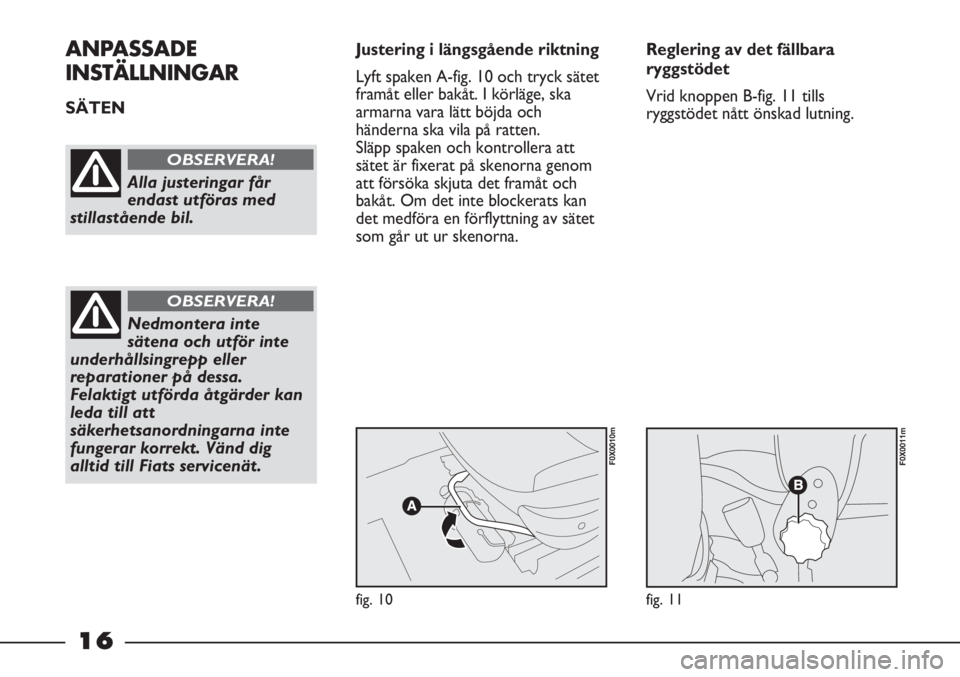

ANPASSADE
INSTÄLLNINGAR
SÄTEN Justering i längsgående riktning
Lyft spaken A-fig. 10 och tryck sätet
framåt eller bakåt. I körläge, ska
armarna vara lätt böjda och
händerna ska vila på ratten.
Släpp spaken och kontrollera att
sätet är fixerat på skenorna genom
att försöka skjuta det framåt och
bakåt. Om det inte blockerats kan
det medföra en förflyttning av sätet
som går ut ur skenorna.
Alla justeringar får
endast utföras med
stillastående bil.
OBSERVERA!
Nedmontera inte
sätena och utför inte
underhållsingrepp eller
reparationer på dessa.
Felaktigt utförda åtgärder kan
leda till att
säkerhetsanordningarna inte
fungerar korrekt. Vänd dig
alltid till Fiats servicenät.
OBSERVERA!
fig. 10
F0X0010m
fig. 11
F0X0011m
Reglering av det fällbara
ryggstödet
Vrid knoppen B-fig. 11 tills
ryggstödet nått önskad lutning.

17

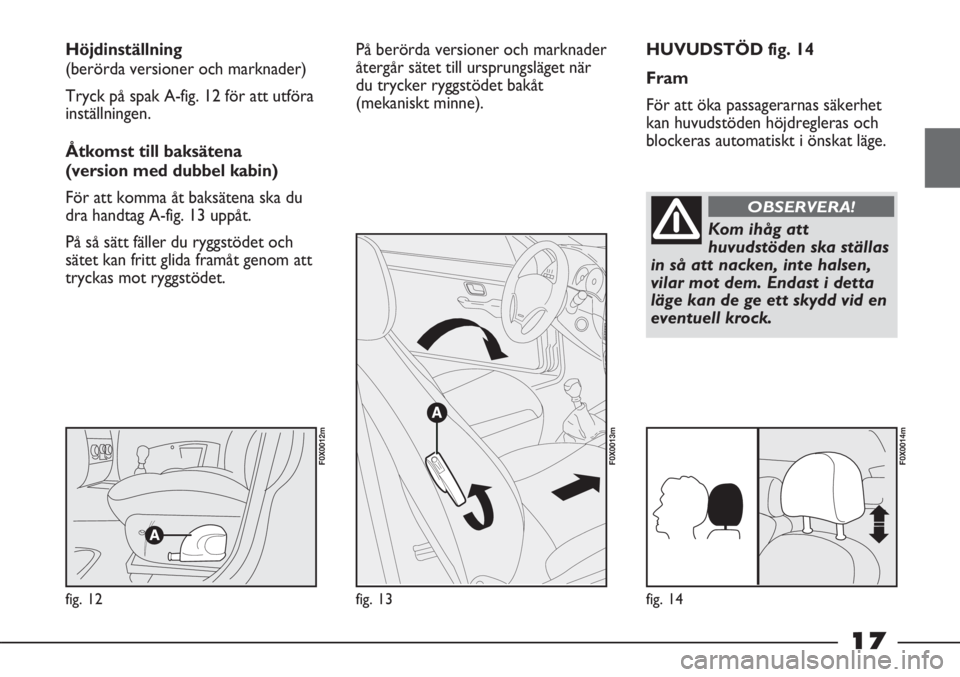

HUVUDSTÖD fig. 14
Fram
För att öka passagerarnas säkerhet
kan huvudstöden höjdregleras och
blockeras automatiskt i önskat läge. Höjdinställning
(berörda versioner och marknader)
Tryck på spak A-fig. 12 för att utföra
inställningen.
Åtkomst till baksätena
(version med dubbel kabin)
För att komma åt baksätena ska du
dra handtag A-fig. 13 uppåt.
På så sätt fäller du ryggstödet och
sätet kan fritt glida framåt genom att
tryckas mot ryggstödet.
fig. 12
F0X0012m
fig. 13
F0X0013m
fig. 14
F0X0014m
På berörda versioner och marknader
återgår sätet till ursprungsläget när
du trycker ryggstödet bakåt
(mekaniskt minne).
Kom ihåg att
huvudstöden ska ställas
in så att nacken, inte halsen,
vilar mot dem. Endast i detta
läge kan de ge ett skydd vid en
eventuell krock.
OBSERVERA!

18

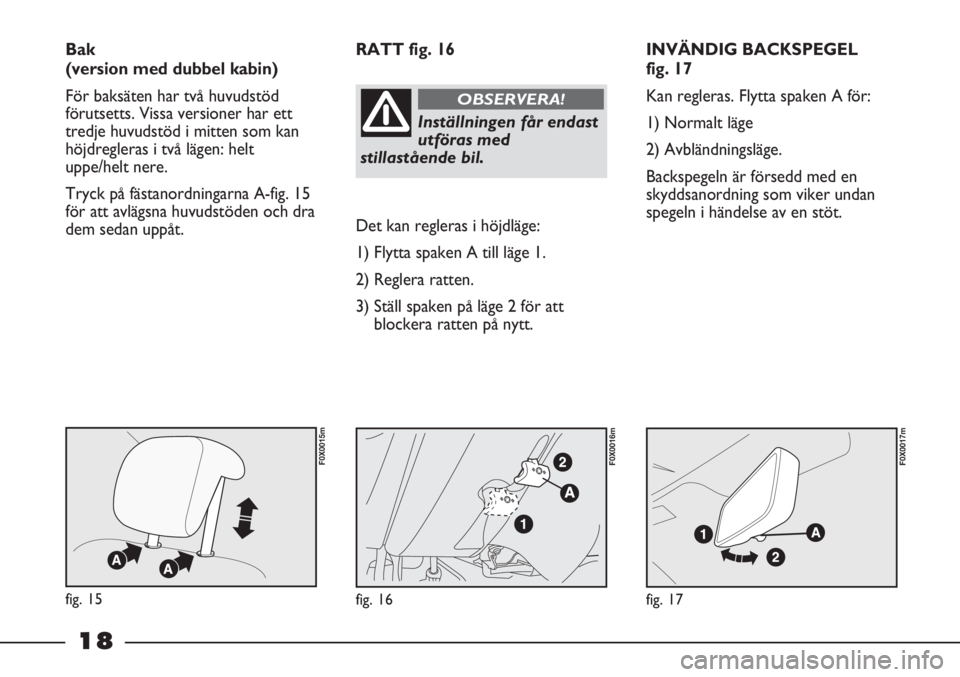

INVÄNDIG BACKSPEGEL
fig. 17
Kan regleras. Flytta spaken A för:
1) Normalt läge
2) Avbländningsläge.
Backspegeln är försedd med en
skyddsanordning som viker undan
spegeln i händelse av en stöt.
Det kan regleras i höjdläge:
1) Flytta spaken A till läge 1.
2) Reglera ratten.
3) Ställ spaken på läge 2 för att
blockera ratten på nytt. RATT fig. 16
fig. 17
F0X0017m
fig. 16
F0X0016m
fig. 15
F0X0015m
Bak
(version med dubbel kabin)
För baksäten har två huvudstöd
förutsetts. Vissa versioner har ett
tredje huvudstöd i mitten som kan
höjdregleras i två lägen: helt
uppe/helt nere.
Tryck på fästanordningarna A-fig. 15
för att avlägsna huvudstöden och dra
dem sedan uppåt.
Inställningen får endast
utföras med
stillastående bil.
OBSERVERA!
