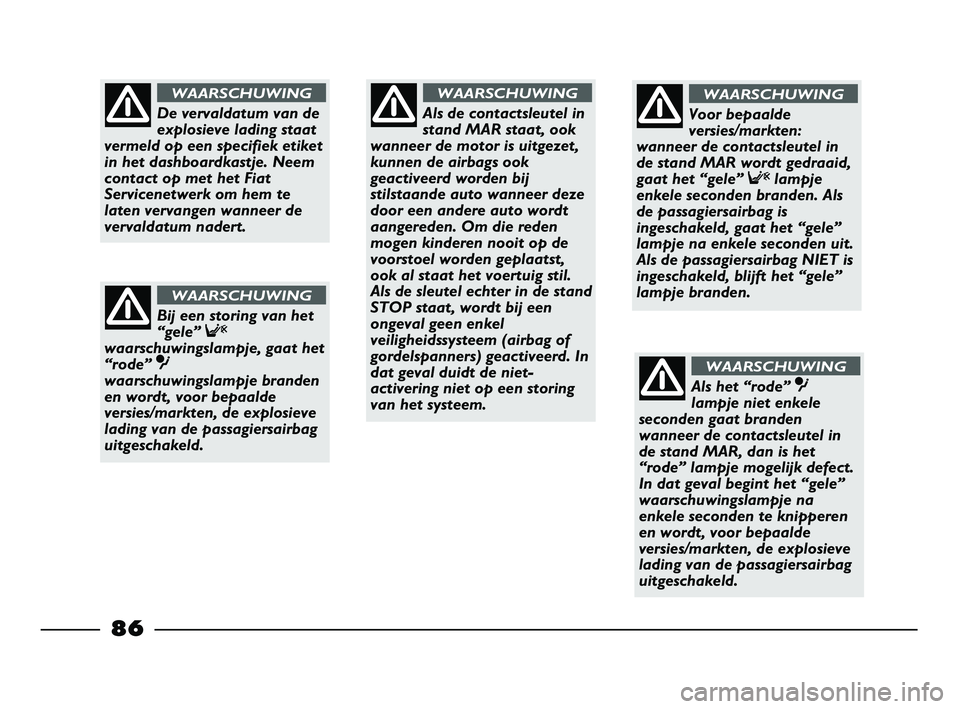

86
Als de contactsleutel in
stand MAR staat, ook
wanneer de motor is uitgezet,
kunnen de airbags ook
geactiveerd worden bij
stilstaande auto wanneer deze
door een andere auto wordt
aangereden. Om die reden
mogen kinderen nooit op de
voorstoel worden geplaatst,
ook al staat het voertuig stil.
Als de sleutel echter in de stand
STOP staat, wordt bij een
ongeval geen enkel
veiligheidssysteem (airbag of
gordelspanners) geactiveerd. In
dat geval duidt de niet-
activering niet op een storing
van het systeem.
WAARSCHUWING
Voor bepaalde
versies/markten:
wanneer de contactsleutel in
de stand MAR wordt gedraaid,
gaat het “gele” Flampje
enkele seconden branden. Als
de passagiersairbag is
ingeschakeld, gaat het “gele”
lampje na enkele seconden uit.
Als de passagiersairbag NIET is
ingeschakeld, blijft het “gele”
lampje branden.
WAARSCHUWING
Als het “rode” û
lampje niet enkele
seconden gaat branden
wanneer de contactsleutel in
de stand MAR, dan is het
“rode” lampje mogelijk defect.
In dat geval begint het “gele”
waarschuwingslampje na
enkele seconden te knipperen
en wordt, voor bepaalde
versies/markten, de explosieve
lading van de passagiersairbag
uitgeschakeld.
WAARSCHUWING
De vervaldatum van de
explosieve lading staat
vermeld op een specifiek etiket
in het dashboardkastje. Neem
contact op met het Fiat
Servicenetwerk om hem te
laten vervangen wanneer de
vervaldatum nadert.
WAARSCHUWING
Bij een storing van het
“gele” F
waarschuwingslampje, gaat het
“rode” û
waarschuwingslampje branden
en wordt, voor bepaalde
versies/markten, de explosieve
lading van de passagiersairbag
uitgeschakeld.
WAARSCHUWING
045-094 STRADA LUM NL 1ed 13-02-2012 13:13 Pagina 86

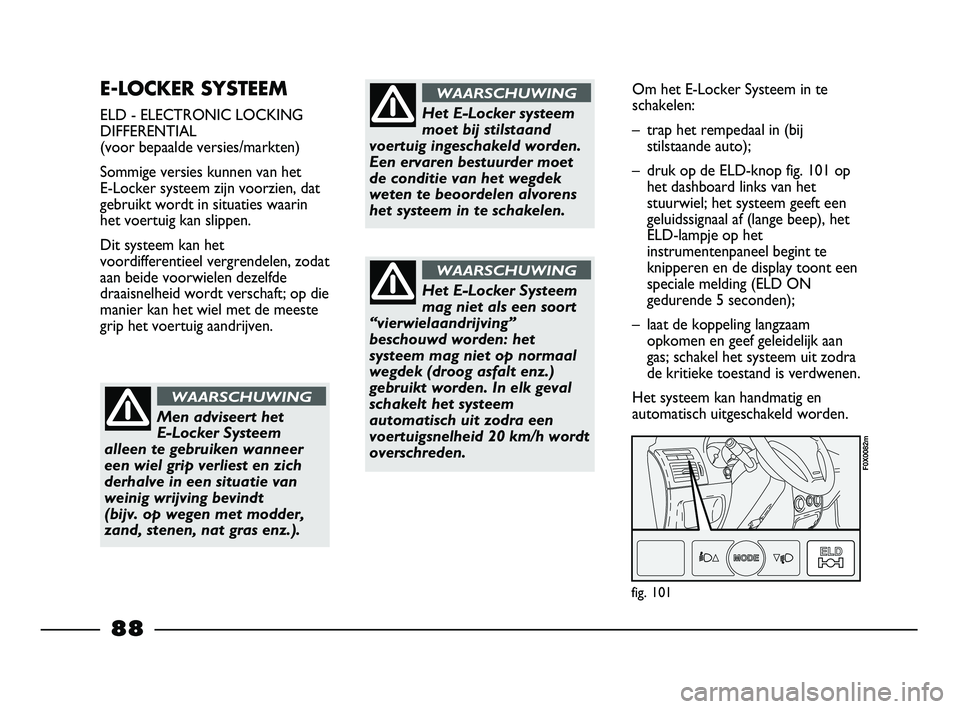

E-LOCKER SYSTEEM
ELD - ELECTRONIC LOCKING
DIFFERENTIAL
(voor bepaalde versies/markten)
Sommige versies kunnen van het
E-Locker systeem zijn voorzien, dat
gebruikt wordt in situaties waarin
het voertuig kan slippen.
Dit systeem kan het
voordifferentieel vergrendelen, zodat
aan beide voorwielen dezelfde
draaisnelheid wordt verschaft; op die
manier kan het wiel met de meeste
grip het voertuig aandrijven.
Het E-Locker Systeem
mag niet als een soort
“vierwielaandrijving”
beschouwd worden: het
systeem mag niet op normaal
wegdek (droog asfalt enz.)
gebruikt worden. In elk geval
schakelt het systeem
automatisch uit zodra een
voertuigsnelheid 20 km/h wordt
overschreden.
WAARSCHUWING
Men adviseert het
E-Locker Systeem
alleen te gebruiken wanneer
een wiel grip verliest en zich
derhalve in een situatie van
weinig wrijving bevindt
(bijv. op wegen met modder,
zand, stenen, nat gras enz.).
WAARSCHUWING
Om het E-Locker Systeem in te
schakelen:
– trap het rempedaal in (bij
stilstaande auto);
– druk op de ELD-knop fig. 101 op
het dashboard links van het
stuurwiel; het systeem geeft een
geluidssignaal af (lange beep), het
ELD-lampje op het
instrumentenpaneel begint te
knipperen en de display toont een
speciale melding (ELD ON
gedurende 5 seconden);
– laat de koppeling langzaam
opkomen en geef geleidelijk aan
gas; schakel het systeem uit zodra
de kritieke toestand is verdwenen.
Het systeem kan handmatig en
automatisch uitgeschakeld worden.
Het E-Locker systeem
moet bij stilstaand
voertuig ingeschakeld worden.
Een ervaren bestuurder moet
de conditie van het wegdek
weten te beoordelen alvorens
het systeem in te schakelen.
WAARSCHUWING
fig. 101
F0X0082m
88
045-094 STRADA LUM NL 1ed 13-02-2012 13:13 Pagina 88

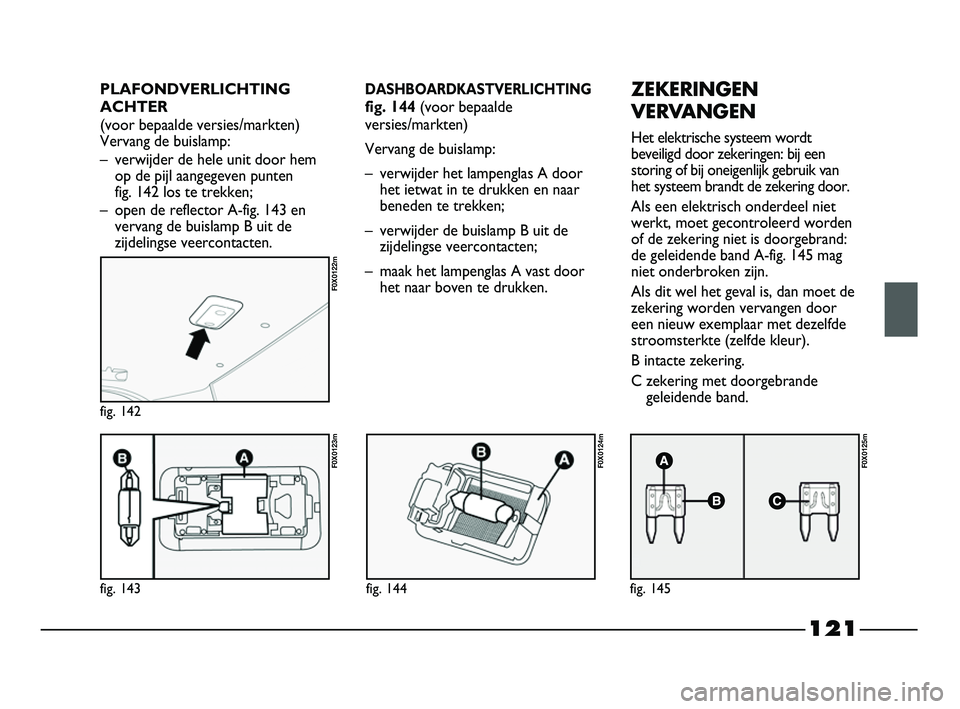

121
fig. 143
F0X0123m
fig. 142
F0X0122m
fig. 144
F0X0124m
fig. 145
F0X0125m
DASHBOARDKASTVERLICHTING
fig. 144 (voor bepaalde
versies/markten)
Vervang de buislamp:
– verwijder het lampenglas A door
het ietwat in te drukken en naar
beneden te trekken;
– verwijder de buislamp B uit de
zijdelingse veercontacten;
– maak het lampenglas A vast door
het naar boven te drukken.
ZEKERINGEN
VERVANGEN
Het elektrische systeem wordt
beveiligd door zekeringen: bij een
storing of bij oneigenlijk gebruik van
het systeem brandt de zekering door.
Als een elektrisch onderdeel niet
werkt, moet gecontroleerd worden
of de zekering niet is doorgebrand:
de geleidende band A-fig. 145 mag
niet onderbroken zijn.
Als dit wel het geval is, dan moet de
zekering worden vervangen door
een nieuw exemplaar met dezelfde
stroomsterkte (zelfde kleur).
B intacte zekering.
C zekering met doorgebrande
geleidende band. PLAFONDVERLICHTING
ACHTER
(voor bepaalde versies/markten)
Vervang de buislamp:
– verwijder de hele unit door hem
op de pijl aangegeven punten
fig. 142 los te trekken;
– open de reflector A-fig. 143 en
vervang de buislamp B uit de
zijdelingse veercontacten.
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 121

125

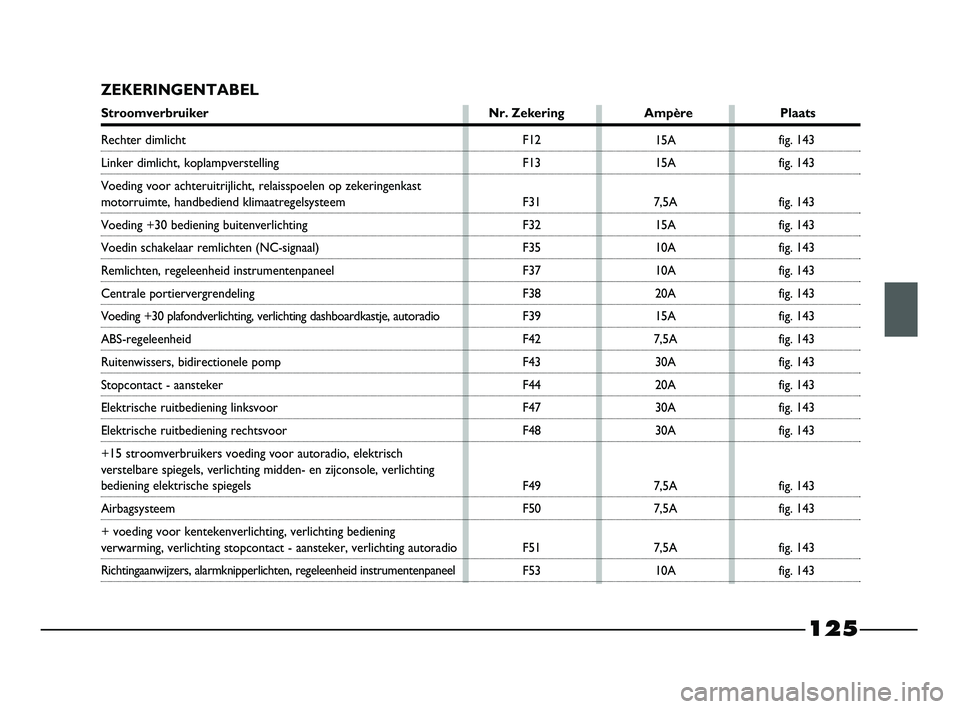

ZEKERINGENTABEL
Stroomverbruiker Nr. Zekering Ampère Plaats
F12
F13
F31
F32
F35
F37
F38
F39
F42
F43
F44
F47
F48
F49
F50
F51
F5315A
15A
7,5A
15A
10A
10A
20A
15A
7,5A
30A
20A
30A
30A
7,5A
7,5A
7,5A
10A
Rechter dimlicht
Linker dimlicht, koplampverstelling
Voeding voor achteruitrijlicht, relaisspoelen op zekeringenkast
motorruimte, handbediend klimaatregelsysteem
Voeding +30 bediening buitenverlichting
Voedin schakelaar remlichten (NC-signaal)
Remlichten, regeleenheid instrumentenpaneel
Centrale portiervergrendeling
Voeding +30 plafondverlichting, verlichting dashboardkastje, autoradio
ABS-regeleenheid
Ruitenwissers, bidirectionele pomp
Stopcontact - aansteker
Elektrische ruitbediening linksvoor
Elektrische ruitbediening rechtsvoor
+15 stroomverbruikers voeding voor autoradio, elektrisch
verstelbare spiegels, verlichting midden- en zijconsole, verlichting
bediening elektrische spiegels
Airbagsysteem
+ voeding voor kentekenverlichting, verlichting bediening
verwarming, verlichting stopcontact - aansteker, verlichting autoradio
Richtingaanwijzers, alarmknipperlichten, regeleenheid instrumentenpaneelfig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 125

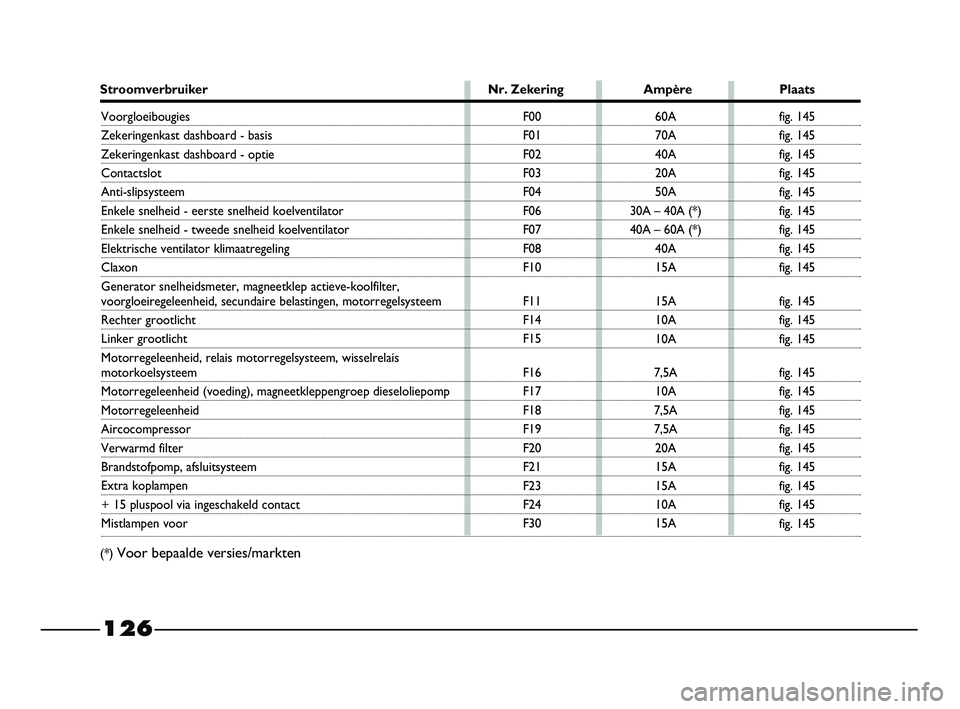

126
Stroomverbruiker Nr. Zekering Ampère Plaats
Voorgloeibougies
Zekeringenkast dashboard - basis
Zekeringenkast dashboard - optie
Contactslot
Anti-slipsysteem
Enkele snelheid - eerste snelheid koelventilator
Enkele snelheid - tweede snelheid koelventilator
Elektrische ventilator klimaatregeling
Claxon
Generator snelheidsmeter, magneetklep actieve-koolfilter,
voorgloeiregeleenheid, secundaire belastingen, motorregelsysteem
Rechter grootlicht
Linker grootlicht
Motorregeleenheid, relais motorregelsysteem, wisselrelais
motorkoelsysteem
Motorregeleenheid (voeding), magneetkleppengroep dieseloliepomp
Motorregeleenheid
Aircocompressor
Verwarmd filter
Brandstofpomp, afsluitsysteem
Extra koplampen
+ 15 pluspool via ingeschakeld contact
Mistlampen voorF00
F01
F02
F03
F04
F06
F07
F08
F10
F11
F14
F15
F16
F17
F18
F19
F20
F21
F23
F24
F3060A
70A
40A
20A
50A
30A – 40A (*)
40A – 60A (*)
40A
15A
15A
10A
10A
7,5A
10A
7,5A
7,5A
20A
15A
15A
10A
15Afig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
(*)
Voor bepaalde versies/markten
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 126

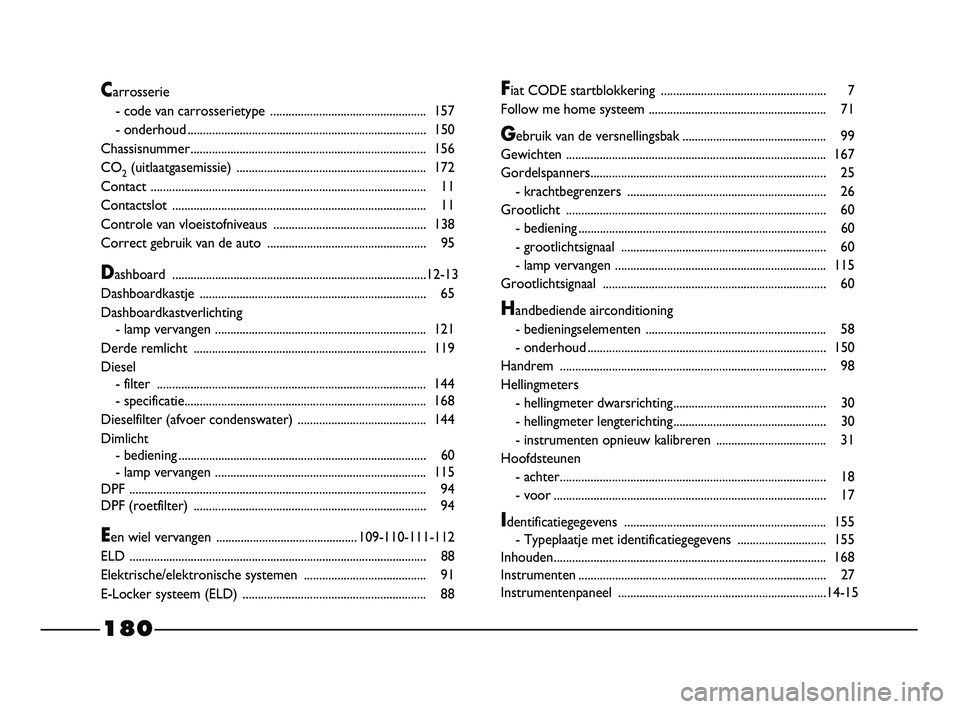

180
Carrosserie
- code van carrosserietype ................................................... 157
- onderhoud ..............................................................................150
Chassisnummer............................................................................. 156
CO
2(uitlaatgasemissie) .............................................................. 172
Contact .......................................................................................... 11
Contactslot ................................................................................... 11
Controle van vloeistofniveaus ..................................................138
Correct gebruik van de auto ....................................................95
Dashboard ...................................................................................12-13
Dashboardkastje .......................................................................... 65
Dashboardkastverlichting
- lamp vervangen ..................................................................... 121
Derde remlicht ............................................................................ 119
Diesel
- filter ........................................................................................ 144
- specificatie............................................................................... 168
Dieselfilter (afvoer condenswater) .......................................... 144
Dimlicht
- bediening .................................................................................60
- lamp vervangen ..................................................................... 115
DPF ................................................................................................. 94
DPF (roetfilter) ............................................................................ 94
Een wiel vervangen ..............................................109-110-111-112
ELD .................................................................................................88
Elektrische/elektronische systemen ........................................ 91
E-Locker systeem (ELD) ............................................................ 88
Fiat CODE startblokkering ...................................................... 7
Follow me home systeem .......................................................... 71
Gebruik van de versnellingsbak ............................................... 99
Gewichten ..................................................................................... 167
Gordelspanners............................................................................. 25
- krachtbegrenzers ................................................................. 26
Grootlicht ..................................................................................... 60
- bediening .................................................................................60
- grootlichtsignaal ................................................................... 60
- lamp vervangen ..................................................................... 115
Grootlichtsignaal ......................................................................... 60
Handbediende airconditioning
- bedieningselementen ........................................................... 58
- onderhoud ..............................................................................150
Handrem ....................................................................................... 98
Hellingmeters
- hellingmeter dwarsrichting..................................................30
- hellingmeter lengterichting..................................................30
- instrumenten opnieuw kalibreren .................................... 31
Hoofdsteunen
- achter....................................................................................... 18
- voor......................................................................................... 17
Identificatiegegevens .................................................................. 155
- Typeplaatje met identificatiegegevens ............................. 155
Inhouden......................................................................................... 168
Instrumenten .................................................................................27
Instrumentenpaneel ....................................................................14-15
155-184 STRADA LUM NL 1ed 13-02-2012 13:30 Pagina 180

Fiat Group Automobiles S.p.A. - Parts & Services - Technical Services - \
Service EngineeringLargo Senatore G. Agnelli, 3 - 10040 Volvera - Torino (Italia)Druknummer 603.99.086NL - 04/2012 - 2 Editie
Tankdop ........................................................................\
................ 93
Tanken ........................................................................\
.................... 92 - brandstofbesp aring .............................................................. 102
- tankdop .......................................................................\
........... 93
- tanken ........................................................................\
............. 93
Technische gegev ens .................................................................. 155
Tips voor h et laden .............................................................. 100-101
Toerentelle r ......................................................................\
........... 29
Transmi ssie .......................................................................\
............ 159
Treeplan ken .......................................................................\
........... 79
Trekken van aa nhangers ............................................................. 104
Trip compu ter ........................................................................\
...... 42
Uitstroomope ningen ................................................................. 56
Veiligheidsgor dels ...................................................................... 20
- achter .......................................................................\
.............. 21
- algemene in structies ............................................................. 22
- hoogteverste lling .................................................................. 20
- onderho ud .......................................................................\
...... 24
- voor .......................................................................\
................. 20
Velgbescherming (banden) ........................................................ 162
Velgen - technische gegevens ............................................................ 163
- verklaring van de velgcodes ............................................... 163 Ventilati
e ........................................................................\
............... 56-58
Versnellingsbak - gebruik van de ve rsnellingsbak ........................................... 99
Verstralers .......................................................................\
............. 64 - bedie ning ........................................................................\
........ 64
- lamp verva ngen .............................................................. 118-119
Verwarming / klim aatregeling ................................................... 55
Verwarming en ve ntilatie ............................................................ 55
- bedieningsel ementen ........................................................... 56
Vloeistoffen en sm eermiddelen ......................................... 169-170
Vloeistofniveau ruiten sproeier ................................................. 141
Wielen
- een wiel ve rvangen......................................... 109-110-111-112
- onderho ud ........................................................................\
...... 147
- technische gegevens ............................................................ 163
- wieluitlijning .......................................................................\
.... 161
Wielophang ing ........................................................................\
..... 160
Wieluitlijning .......................................................................\
.......... 161
Zekeringen .......................................................................\
........... 121
- algemene info rmatie ............................................................ 121
- overzicht z ekeringen .................................................... 125-126
- zekeringenkast dashboard .................................................. 123
- zekeringenkast motorruimte ............................................. 124
Zitpositie in stellen ....................................................................... 16
Zonnekle ppen ........................................................................\
...... 68

155-184 STRADA LUM NL 2ed 3-04-2012 16:41 Pagina 184
