FIAT STRADA 2015 Kezelési és karbantartási útmutató (in Hungarian)

159

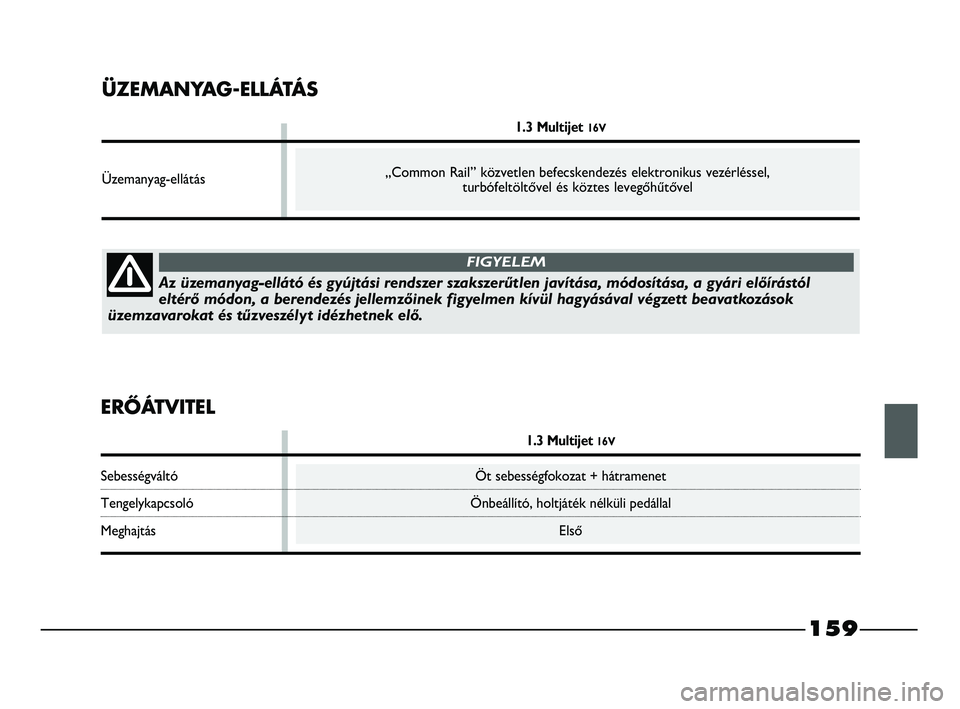

ÜZEMANYAG-ELLÁTÁS
1.3 Multijet 16V
Üzemanyag-ellátás
ERŐÁTVITEL
1.3 Multijet 16V
Sebességváltó Öt sebességfokozat + hátramenet
Tengelykapcsoló Önbeállító, holtjáték nélküli pedállal
Meghajtás Első
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól
eltérő módon, a berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások
üzemzavarokat és tűzveszélyt idézhetnek elő.
FIGYELEM
„Common Rail” közvetlen befecskendezés elektronikus vezérléssel,
turbófeltöltővel és köztes levegőhűtővel
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 159

KERÉKFELFÜGGESZTÉS
1.3 Multijet 16V
Első Független, McPherson típusú kerékfelfüggesztés, kereszttartóhoz rögzített alsó lengőkarokkal.
Tekercsrugók, kettős hatású, hidraulikus, teleszkópos lengéscsillapítók.
Stabilizátor rúd.
Hátsó Merev tengely, hosszanti, egylapos, parabolikus laprugóval.
160

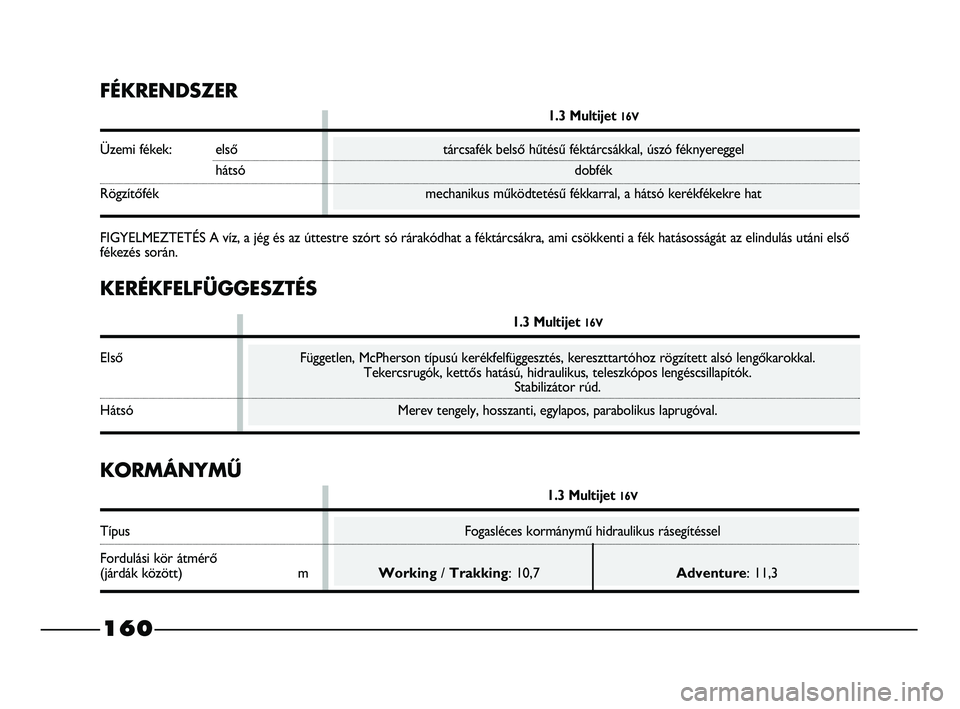

FÉKRENDSZER
1.3 Multijet 16V
Üzemi fékek: első tárcsafék belső hűtésű féktárcsákkal, úszó féknyereggel
hátsó dobfék
Rögzítőfék mechanikus működtetésű fékkarral, a hátsó kerékfékekre hat
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás utáni első
fékezés során.
KORMÁNYMŰ
1.3 Multijet 16V
Típus Fogasléces kormánymű hidraulikus rásegítéssel
Fordulási kör átmérő
(járdák között) mWorking/ Trakking: 10,7Adventure: 11,3
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 160

161

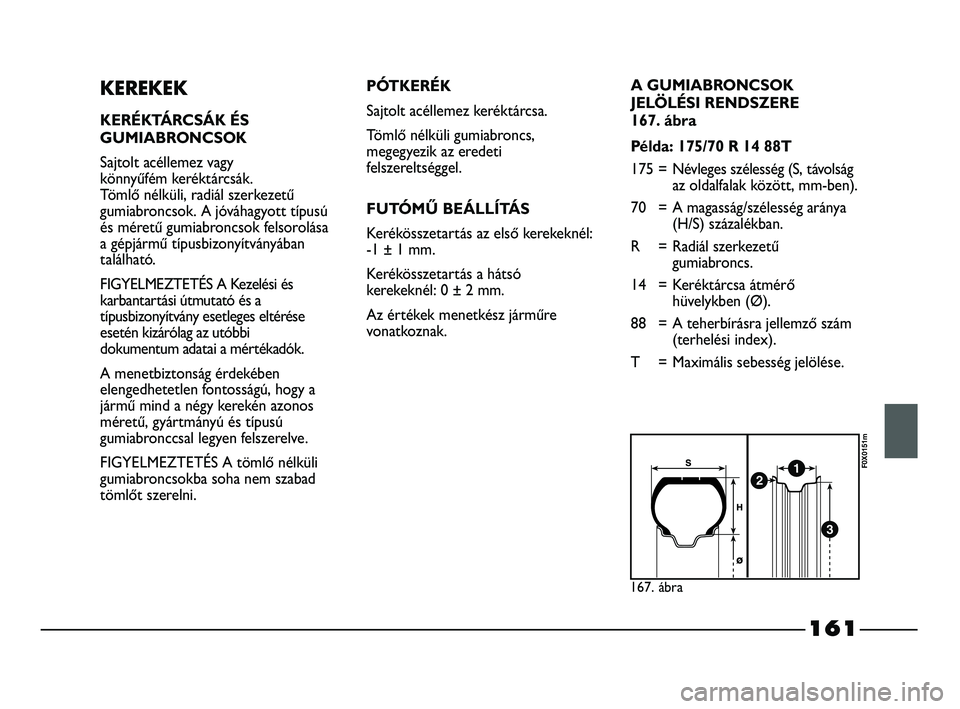

KEREKEK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
Sajtolt acéllemez vagy
könnyűfém keréktárcsák.
Tömlő nélküli, radiál szerkezetű
gumiabroncsok. A jóváhagyott típusú
és méretű gumiabroncsok felsorolása
a gépjármű típusbizonyítványában
található.
FIGYELMEZTETÉS A Kezelési és
karbantartási útmutató és a
típusbizonyítvány esetleges eltérése
esetén kizárólag az utóbbi
dokumentum adatai a mértékadók.
A menetbiztonság érdekében
elengedhetetlen fontosságú, hogy a
jármű mind a négy kerekén azonos
méretű, gyártmányú és típusú
gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli
gumiabroncsokba soha nem szabad
tömlőt szerelni.
21
3
167. ábra
F0X0151m
PÓTKERÉK
Sajtolt acéllemez keréktárcsa.
Tömlő nélküli gumiabroncs,
megegyezik az eredeti
felszereltséggel.
FUTÓMŰ BEÁLLÍTÁS
Kerékösszetartás az első kerekeknél:
-1 ± 1 mm.
Kerékösszetartás a hátsó
kerekeknél: 0 ± 2 mm.
Az értékek menetkész járműre
vonatkoznak.A GUMIABRONCSOK
JELÖLÉSI RENDSZERE
167. ábra
Példa: 175/70 R 14 88T
175 = Névleges szélesség (S, távolság
az oldalfalak között, mm-ben).
70 = A magasság/szélesség aránya
(H/S) százalékban.
R = Radiál szerkezetű
gumiabroncs.
14 = Keréktárcsa átmérő
hüvelykben (Ø).
88 = A teherbírásra jellemző szám
(terhelési index).
T = Maximális sebesség jelölése.
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 161

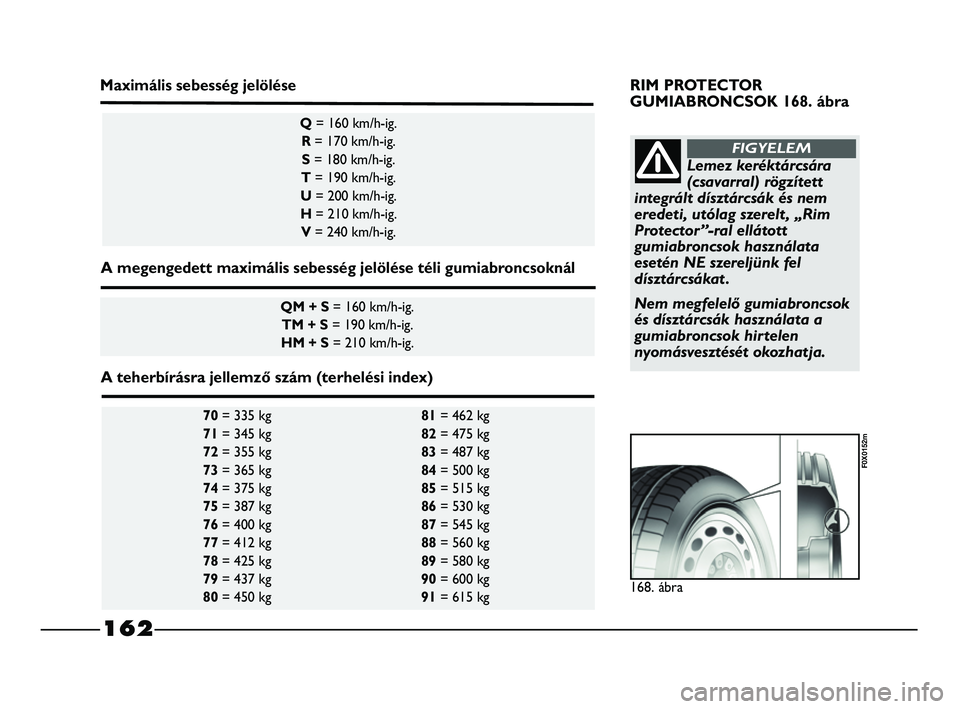

168. ábra
F0X0152m
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= 160 km/h-ig.
R= 170 km/h-ig.
S= 180 km/h-ig.
T= 190 km/h-ig.
U= 200 km/h-ig.
H= 210 km/h-ig.
V= 240 km/h-ig.
QM + S= 160 km/h-ig.
TM + S= 190 km/h-ig.
HM + S= 210 km/h-ig.
Maximális sebesség jelölése
A megengedett maximális sebesség jelölése téli gumiabroncsoknál
A teherbírásra jellemző szám (terhelési index)RIM PROTECTOR
GUMIABRONCSOK 168. ábra
Lemez keréktárcsára
(csavarral) rögzített
integrált dísztárcsák és nem
eredeti, utólag szerelt , „Rim
Protector ”-ral ellátott
gumiabroncsok használata
esetén NE szereljünk fel
dísztárcsákat .
Nem megfelelő gumiabroncsok
és dísztárcsák használata a
gumiabroncsok hirtelen
nyomásvesztését okozhatja.
FIGYELEM
162
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 162

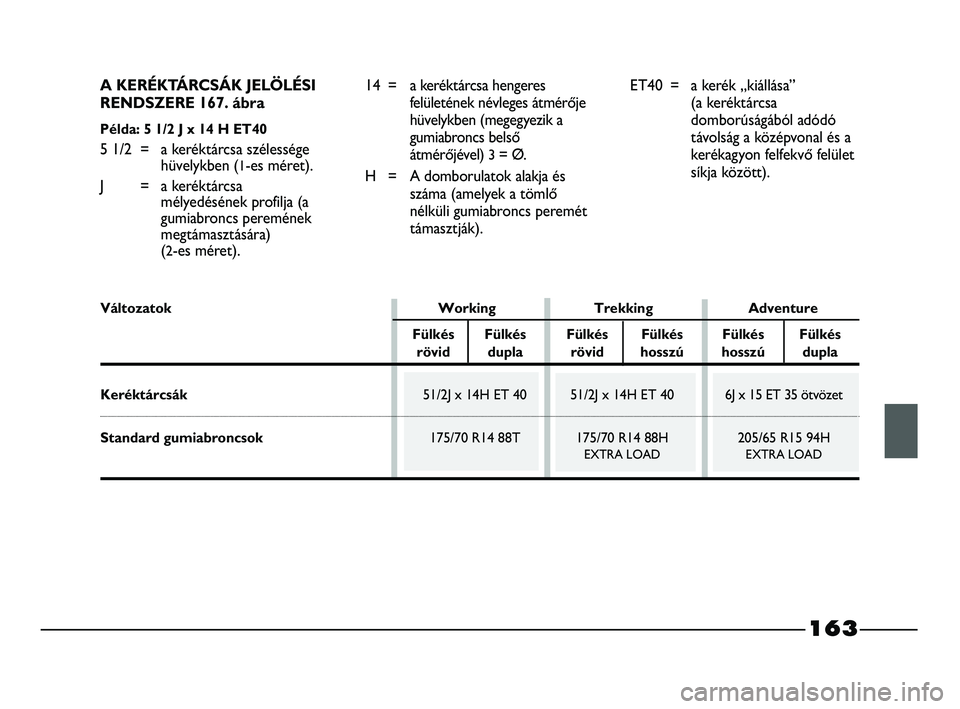

A KERÉKTÁRCSÁK JELÖLÉSI
RENDSZERE 167. ábra
Példa: 5 1/2 J x 14 H ET40
5 1/2 = a keréktárcsa szélessége
hüvelykben (
1-es méret).
J = a keréktárcsa
mélyedésének profilja (a
gumiabroncs peremének
megtámasztására)
(
2-es méret).14 = a keréktárcsa hengeres
felületének névleges átmérője
hüvelykben (megegyezik a
gumiabroncs belső
átmérőjével)
3= Ø.
H = A domborulatok alakja és
száma (amelyek a tömlő
nélküli gumiabroncs peremét
támasztják).ET40 = a kerék „kiállása”
(a keréktárcsa
domborúságából adódó
távolság a középvonal és a
kerékagyon felfekvő felület
síkja között).
Változatok Working Trekking Adventure
Fülkés Fülkés Fülkés Fülkés Fülkés Fülkés
rövid dupla rövid hosszú hosszú dupla
Keréktárcsák51/2J x 14H ET 40 51/2J x 14H ET 40 6J x 15 ET 35 ötvözet
Standard gumiabroncsok175/70 R14 88T 175/70 R14 88H 205/65 R15 94H
EXTRA LOAD EXTRA LOAD
163
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 163

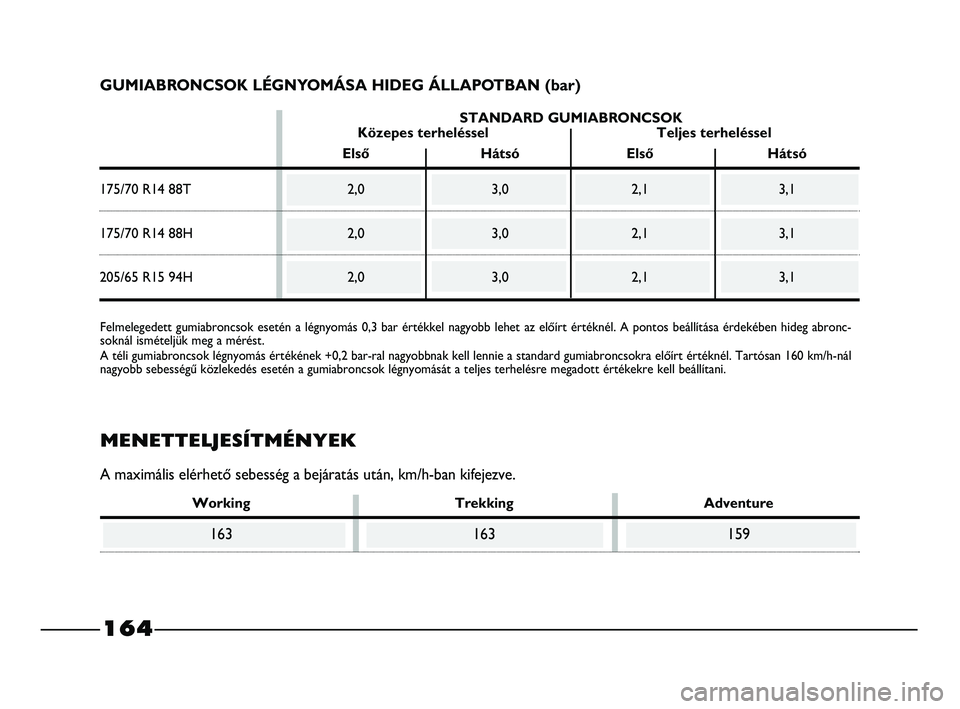

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Felmelegedett gumiabroncsok esetén a légnyomás 0,3 bar értékkel nagyobb lehet az előírt értéknél. A pontos beállítása érdekében hideg abronc-
soknál ismételjük meg a mérést.
A téli gumiabroncsok légnyomás értékének +0,2 bar-ral nagyobbnak kell lennie a standard gumiabroncsokra előírt értéknél. Tartósan 160 km/h-nál
nagyobb sebességű közlekedés esetén a gumiabroncsok légnyomását a teljes terhelésre megadott értékekre kell beállítani.
STANDARD GUMIABRONCSOK
Közepes terheléssel Teljes terheléssel
Első Hátsó Első Hátsó
175/70 R14 88T 2,0 3,0 2,1 3,1
175/70 R14 88H 2,0 3,0 2,1 3,1
205/65 R15 94H 2,0 3,0 2,1 3,1
164
MENETTELJESÍTMÉNYEK
A maximális elérhető sebesség a bejáratás után, km/h-ban kifejezve.
Working Trekking Adventure
163 163 159
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 164

MÉRETEK
A méretek mm-ben vannak megadva és a standard gumiabroncsokkal szerelt járműre vonatkoznak.
A magassági méret terheletlen járműre vonatkozik.
A keréktárcsák méreteitől függően kisebb méretbeli eltérések előfordulhatnak.
Változatok Working Trekking Adventure
Fülkés Fülkés Fülkés Fülkés Fülkés Fülkés
rövid dupla rövid hosszú hosszú dupla
A790 790 817
B2718 2718 2753
C901 901 887
D4409 4409 4457
E1564 1580 1564 1588 1648 1631
F1425 1425 1469
G1670 1670 1706
H1390 1390 1430
I1685 1082 1685 1332 1332 1082
J1300 1300 1300
K1070 1070 1070
165
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 165

166

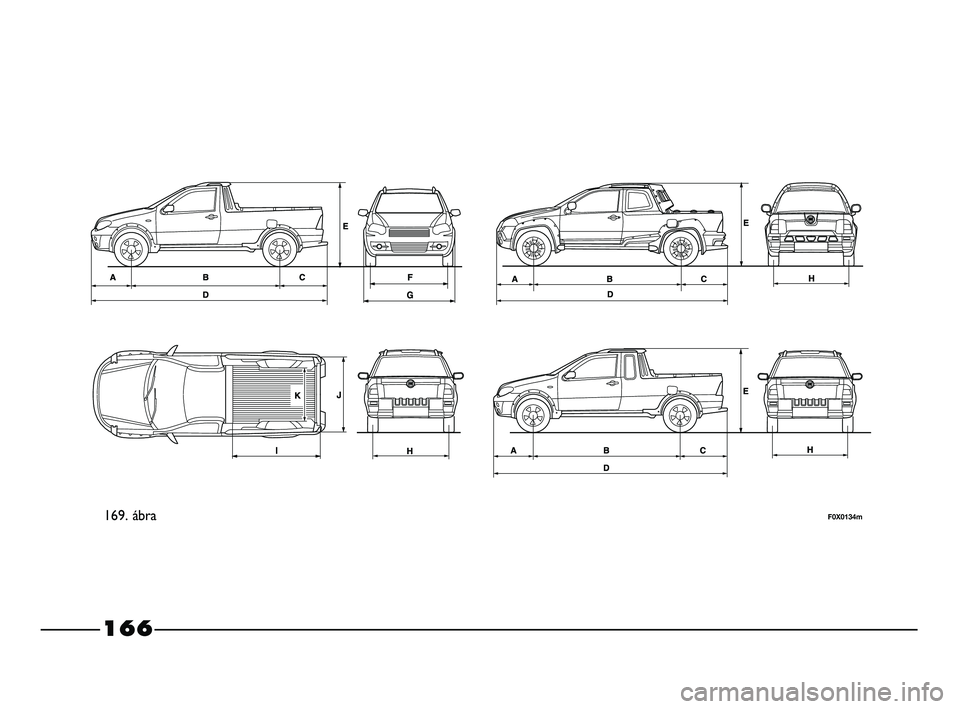

169. ábraF0X0134m
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 166

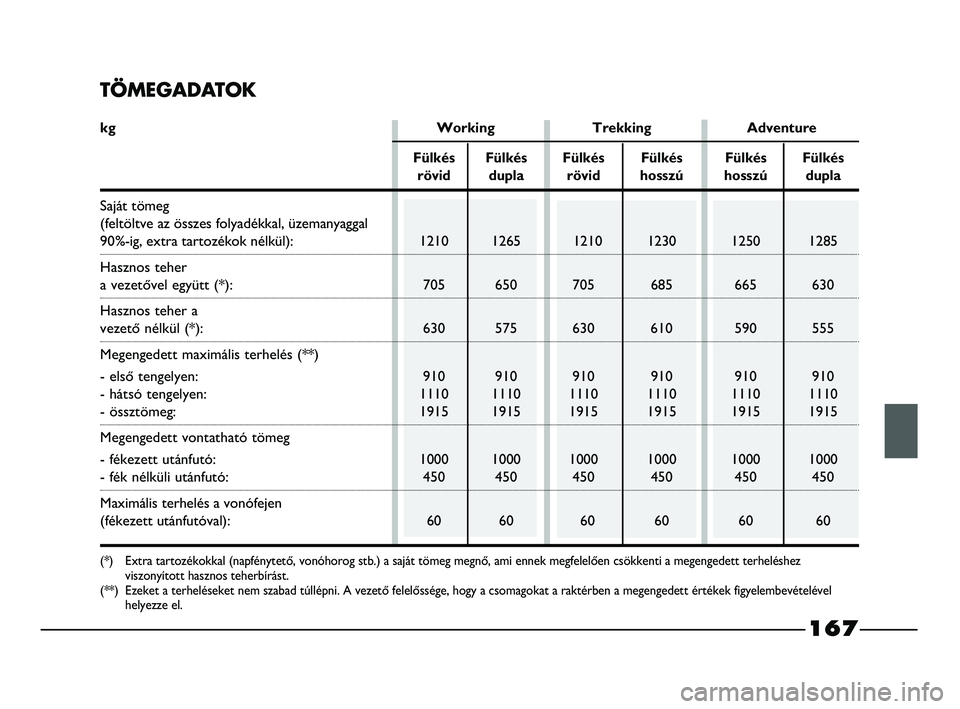

TÖMEGADATOK
kg Working Trekking Adventure
Fülkés Fülkés Fülkés Fülkés Fülkés Fülkés
rövid dupla rövid hosszú hosszú dupla
Saját tömeg
(feltöltve az összes folyadékkal, üzemanyaggal
90%-ig, extra tartozékok nélkül): 1210 1265 1210 1230 1250 1285
Hasznos teher
a vezetővel együtt (*): 705 650 705 685 665 630
Hasznos teher a
vezető nélkül (*): 630 575 630 610 590 555
Megengedett maximális terhelés (**)
- első tengelyen: 910 910 910 910 910 910
- hátsó tengelyen: 1110 1110 1110 1110 1110 1110
- össztömeg: 1915 1915 1915 1915 1915 1915
Megengedett vontatható tömeg
- fékezett utánfutó: 1000 1000 1000 1000 1000 1000
- fék nélküli utánfutó: 450 450 450 450 450 450
Maximális terhelés a vonófejen
(fékezett utánfutóval): 60 60 60 60 60 60
(*) Extra tartozékokkal (napfénytető, vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez
viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagokat a raktérben a megengedett értékek figyelembevételével
helyezze el.
167
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 167

1.3 Multijet 16V

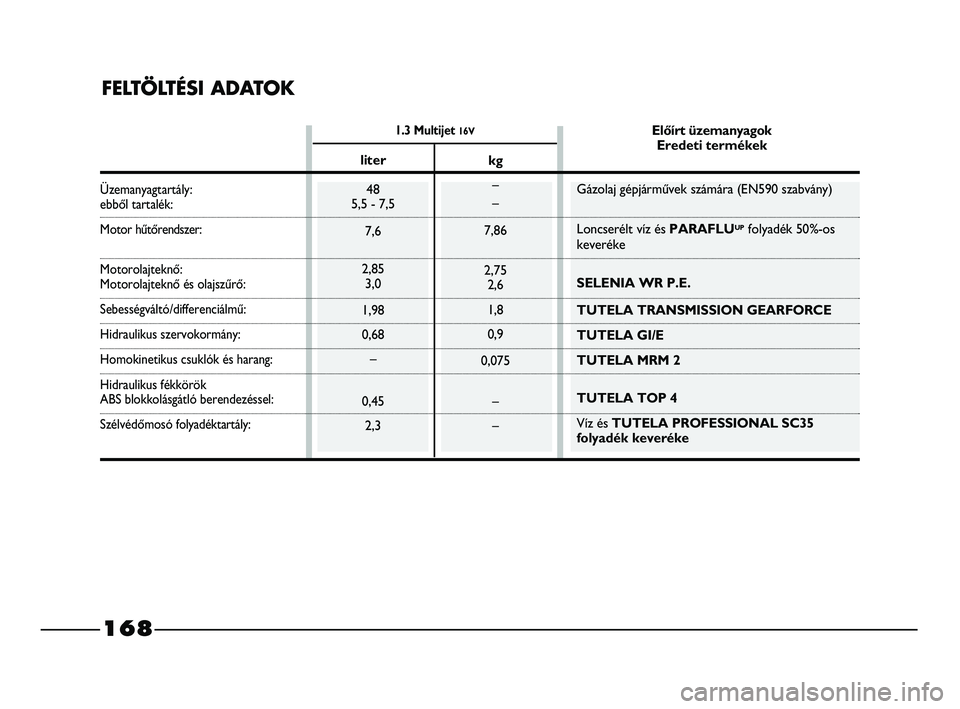

FELTÖLTÉSI ADATOK
Üzemanyagtartály: ebből tartalék:
Motor hűtőrendszer:
Motorolajteknő: Motorolajteknő és olajszűrő:
Sebességváltó/differenciálmű:
Hidraulikus szervokormány:
Homokinetikus csuklók és harang:
Hidraulikus fékkörök
ABS blokkolásgátló berendezéssel:
Szélvédőmosó folyadéktartály:
liter
48
5,5 - 7,5
7,6
2,85
3,0
1,98
0,68
–
0,45
2,3Előírt üzemanyagok
Eredeti termékek
Gázolaj gépjárművek számára (EN590 szabvány)
Loncserélt víz és PARAFLU
UPfolyadék 50%-os
keveréke
SELENIA WR P.E.
TUTELA TRANSMISSION GEARFORCE
TUTELA GI/E
TUTELA MRM 2
TUTELA TOP 4
Víz ésTUTELA PROFESSIONAL SC35
folyadék keveréke kg
–
–
7,86
2,75
2,6
1,8
0,9
0,075
–
–
168
155-184 STRADA LUM H 1ed 13-02-2012 12:07 Pagina 168
