MODYFIKACJE/ZMIANY W SAMOCHODZIE
OSTRZEŻENIE
Wszelkie modyfikacje lub zmiany w samochodzie mogą poważnie wpłynąć na jego przydatność do warunków drogowych
i spowodować wypadek skutkujący poważnymi obrażeniami ciała lub śmiercią pasażerów.
AKCESORIA ZAKUPIONE PRZEZ UŻYTKOWNIKA
Jeżeli po zakupie samochodu zamierza się zainstalować w nim akcesoria elektryczne wymagające ciągłego zasilania
elektrycznego (np. radioodtwarzacz, satelitarne zabezpieczenie przed kradzieżą itp.) lub obciążające bilans elektryczny, należy
zwrócić się do ASO marki Fiat, która zweryfikuje, czy instalacja elektryczna w samochodzie jest w stanie wytrzymać wymagane
obciążenie czy konieczne jest użycie akumulatora o większej pojemności.
OSTRZEŻENIE Należy zwracać uwagę przy montażu dodatkowych spojlerów, obręczy kół ze stopów lekkich i kołpaków
niemontowanych seryjnie: mogą one zmniejszyć wentylację hamulców i ich skuteczność w przypadkach gwałtownego lub
częstego hamowania lub na długich zjazdach ze wzniesienia. Należy ponadto sprawdzić, czy nie ma przeszkód (np. dywaniki
itp.), przy naciskaniu na pedały.
INSTALACJA URZĄDZEŃ ELEKTRYCZNYCH/ELEKTRONICZNYCH
Urządzenia elektryczne/elektroniczne zainstalowane po zakupieniu samochodu i w ramach obsługi posprzedażnej muszą
posiadać oznaczenie.
Fiat autoryzuje montaż aparatury nadawczo-odbiorczej, o ile zainstalowano ją zgodnie z właściwą praktyką montażową,
z zachowaniem wskazań producenta, w wyspecjalizowanym centrum.
OSTRZEŻENIE Montaż urządzeń, które wymagają modyfikacji właściwości samochodu, może spowodować wycofanie
homologacji przez odpowiedni urząd i ewentualną utratę gwarancji z powodu defektów w wykonaniu w/w modyfikacji lub
bezpośrednio bądź pośrednio z nimi związanych.
Fiat nie ponosi odpowiedzialności za uszkodzenia wynikłe w związku z instalacją akcesoriów niedostarczanych i niezalecanych
przez markę Fiat oraz instalację niezgodną z przekazanymi instrukcjami.

NADAJNIKI RADIOWE I TELEFONY KOMÓRKOWE
Urządzenia radionadawcze (telefony komórkowe, nadajniki pasma miejskiego, CB radia i tym podobne), nie mogą być używane
wewnątrz samochodu, jeżeli nie mają zamontowanej oddzielnej anteny na zewnątrz tego samochodu.
Skuteczność nadawania i odbioru przez tego typu urządzenia może być zakłócana efektem ekranowania przez nadwozie
samochodu. Jeśli chodzi o używanie telefonów komórkowych (GSM, GPRS, UMTS, LTE), posiadających oficjalną homologację
CE, zaleca się przeczytać dokładnie instrukcję dostarczoną przez producenta telefonu komórkowego.
OSTRZEŻENIE Używanie tego typu urządzeń w samochodzie (bez anteny zewnętrznej), może spowodować, poza
potencjalnym zagrożeniem dla zdrowia pasażerów, niewłaściwe działanie systemów elektronicznych znajdujących się
w samochodzie, a także zagraża bezpieczeństwu samochodu.

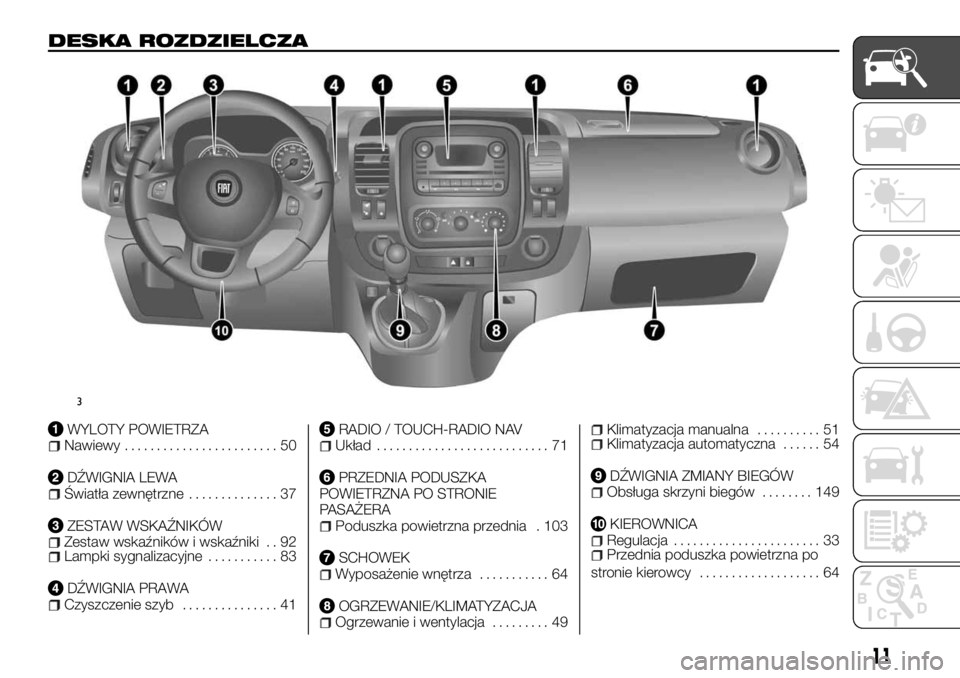

DESKA ROZDZIELCZA
WYLOTY POWIETRZANawiewy........................ 50
DŹWIGNIA LEWAŚwiatła zewnętrzne.............. 37
ZESTAW WSKAŹNIKÓWZestaw wskaźników i wskaźniki . . 92Lampki sygnalizacyjne........... 83
DŹWIGNIA PRAWACzyszczenie szyb............... 41
RADIO / TOUCH-RADIO NAVUkład........................... 71
PRZEDNIA PODUSZKA
POWIETRZNA PO STRONIE
PASAŻERA
Poduszka powietrzna przednia . 103
SCHOWEKWyposażenie wnętrza........... 64
OGRZEWANIE/KLIMATYZACJAOgrzewanie i wentylacja......... 49
Klimatyzacja manualna.......... 51Klimatyzacja automatyczna...... 54
DŹWIGNIA ZMIANY BIEGÓWObsługa skrzyni biegów........ 149
KIEROWNICARegulacja....................... 33Przednia poduszka powietrzna po
stronie kierowcy................... 64
3
11

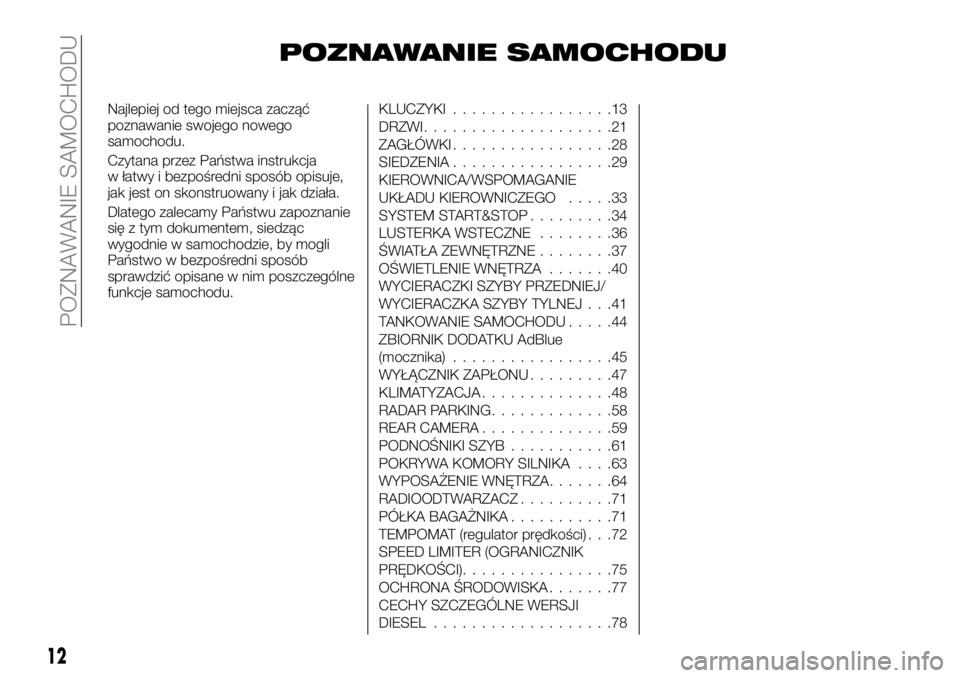

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja
w łatwy i bezpośredni sposób opisuje,
jak jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje samochodu.KLUCZYKI.................13
DRZWI....................21
ZAGŁÓWKI.................28
SIEDZENIA.................29
KIEROWNICA/WSPOMAGANIE
UKŁADU KIEROWNICZEGO.....33
SYSTEM START&STOP.........34
LUSTERKA WSTECZNE........36
ŚWIATŁA ZEWNĘTRZNE........37
OŚWIETLENIE WNĘTRZA.......40
WYCIERACZKI SZYBY PRZEDNIEJ/
WYCIERACZKA SZYBY TYLNEJ . . .41
TANKOWANIE SAMOCHODU.....44
ZBIORNIK DODATKU AdBlue
(mocznika).................45
WYŁĄCZNIK ZAPŁONU.........47
KLIMATYZACJA..............48
RADAR PARKING.............58
REAR CAMERA..............59
PODNOŚNIKI SZYB...........61
POKRYWA KOMORY SILNIKA....63
WYPOSAŻENIE WNĘTRZA.......64
RADIOODTWARZACZ..........71
PÓŁKA BAGAŻNIKA...........71
TEMPOMAT (regulator prędkości) . . .72
SPEED LIMITER (OGRANICZNIK
PRĘDKOŚCI)................75
OCHRONA ŚRODOWISKA.......77
CECHY SZCZEGÓLNE WERSJI
DIESEL...................78
12
POZNAWANIE SAMOCHODU

DRZWI
DRZWI PRZEDNIE
3) 4) 5) 6) 7) 8)
Otwieranie z zewnątrz
Samochody z pilotem:odblokować
samochód za pomocą pilota
i pociągnąć za klamkę 2 rys. 29.
Samochody z kluczykiem
elektronicznym:mając przy sobie
kluczyk, nacisnąć na przycisk 1 rys. 29,
aby odblokować samochód i pociągnąć
za klamkę 2.
Zamykanie z zewnątrz
Pchnąć drzwi. Zablokować je za
pomocą pilota lub kluczyka
elektronicznego (zależnie od
wyposażenia), naciskając przycisk 2.
Otwieranie od wewnątrz
Pociągnąć za klamkę 4 rys. 30 i pchnąć
drzwi.Zamykanie od wewnątrz
Pociągnąć za drzwi, posługując się
wyłącznie uchwytem 3. rys. 30
Po otwarciu drzwi emitowany jest
sygnał akustyczny, aby ostrzec
kierowcę, że światła pozostały
włączone, a zapłon jest wyłączony.
Sygnalizowanie pozostawienia
kluczyka elektronicznego(dla
wersji/rynków, gdzie przewidziano):
jeżeli po otwarciu drzwi kierowcy
kluczyk elektroniczny pozostanie
w czytniku, w zestawie wskaźników
pojawi się specjalny komunikat
i jednocześnie zostanie wyemitowany
sygnał akustyczny.
Sygnalizowanie pozostawienia
kluczyka zwykłego(dla wersji/rynków,
gdzie przewidziano): po otwarciu drzwi
kierowcy emitowany jest sygnał
akustyczny, aby powiadomić kierowcę,
że kluczyk pozostał w wyłączniku
zapłonu.Sygnalizowanie pozostawienia
otwartych drzwi lub pokrywy: jeżeli
jedne z drzwi są otwarte lub
niedomknięte, gdy tylko samochód
przekroczy prędkość około 20 km/h,
w zestawie wskaźników pojawi się
specjalny komunikat i jednocześnie
zaświeci się lampka sygnalizacyjna.
UWAGA W zależności od samochodu
poszczególne urządzenia (radio itp.),
wyłączają się po wyłączeniu silnika, po
otwarciu drzwi kierowcy lub po
zamknięciu drzwi.
DRZWI BOCZNE
PRZESUWNE
9) 10) 11)
Samochody z pilotem
Drzwi boczne przesuwne można
zablokować i odblokować za pomocą
przycisku w pilocie.
Samochody z kluczykiem
elektronicznym
Drzwi boczne przesuwne można
zablokować i odblokować:
za pomocą przycisków w kluczyku
elektronicznym;
w trybie ułatwionego dostępu
poprzez zablokowanie/odblokowanie
drzwi przednich lub pokrywy tylnej.
29T36507
30T36515
21

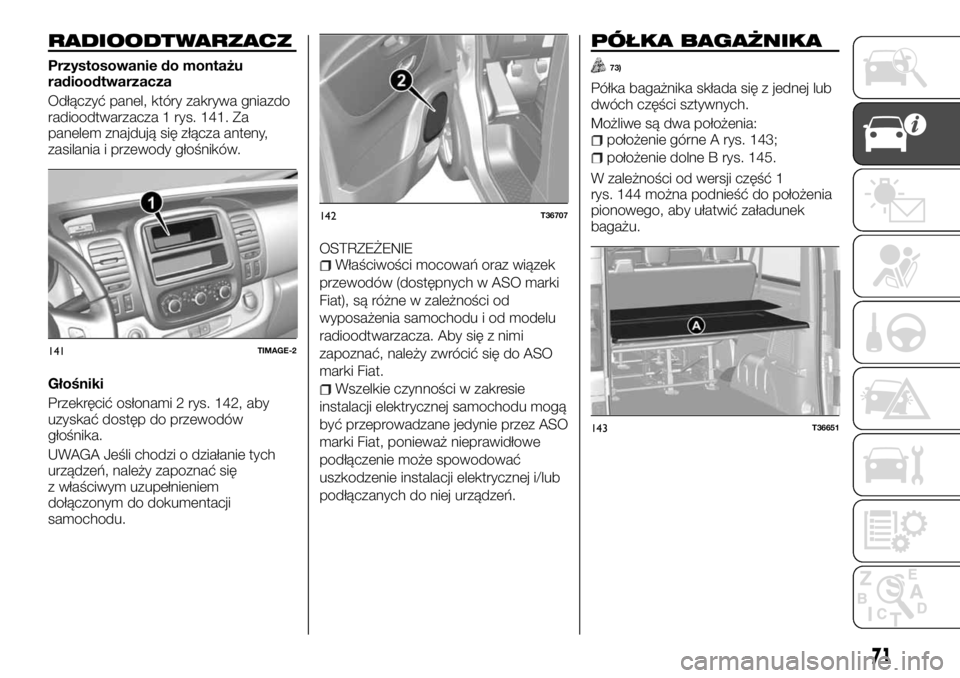

RADIOODTWARZACZ
Przystosowanie do montażu
radioodtwarzacza
Odłączyć panel, który zakrywa gniazdo
radioodtwarzacza 1 rys. 141. Za
panelem znajdują się złącza anteny,
zasilania i przewody głośników.
Głośniki
Przekręcić osłonami 2 rys. 142, aby
uzyskać dostęp do przewodów
głośnika.
UWAGA Jeśli chodzi o działanie tych
urządzeń, należy zapoznać się
z właściwym uzupełnieniem
dołączonym do dokumentacji
samochodu.OSTRZEŻENIE
Właściwości mocowań oraz wiązek
przewodów (dostępnych w ASO marki
Fiat), są różne w zależności od
wyposażenia samochodu i od modelu
radioodtwarzacza. Aby się z nimi
zapoznać, należy zwrócić się do ASO
marki Fiat.
Wszelkie czynności w zakresie
instalacji elektrycznej samochodu mogą
być przeprowadzane jedynie przez ASO
marki Fiat, ponieważ nieprawidłowe
podłączenie może spowodować
uszkodzenie instalacji elektrycznej i/lub
podłączanych do niej urządzeń.
PÓŁKA BAGAŻNIKA
73)
Półka bagażnika składa się z jednej lub
dwóch części sztywnych.
Możliwe są dwa położenia:
położenie górne A rys. 143;
położenie dolne B rys. 145.
W zależności od wersji część 1
rys. 144 można podnieść do położenia
pionowego, aby ułatwić załadunek
bagażu.
141TIMAGE-2
142T36707
143T36651
71

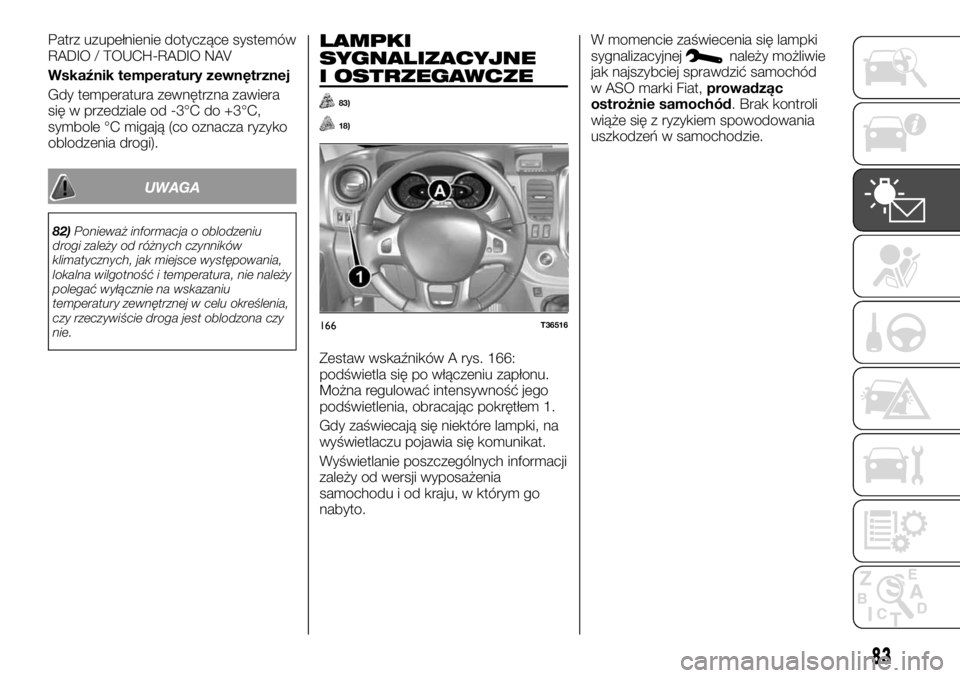

Patrz uzupełnienie dotyczące systemów
RADIO / TOUCH-RADIO NAV
Wskaźnik temperatury zewnętrznej
Gdy temperatura zewnętrzna zawiera
się w przedziale od -3°C do +3°C,
symbole °C migają (co oznacza ryzyko
oblodzenia drogi).
UWAGA
82)Ponieważ informacja o oblodzeniu
drogi zależy od różnych czynników
klimatycznych, jak miejsce występowania,
lokalna wilgotność i temperatura, nie należy
polegać wyłącznie na wskazaniu
temperatury zewnętrznej w celu określenia,
czy rzeczywiście droga jest oblodzona czy
nie.
LAMPKI
SYGNALIZACYJNE
I OSTRZEGAWCZE
83)
18)
Zestaw wskaźników A rys. 166:
podświetla się po włączeniu zapłonu.
Można regulować intensywność jego
podświetlenia, obracając pokrętłem 1.
Gdy zaświecają się niektóre lampki, na
wyświetlaczu pojawia się komunikat.
Wyświetlanie poszczególnych informacji
zależy od wersji wyposażenia
samochodu i od kraju, w którym go
nabyto.W momencie zaświecenia się lampki
sygnalizacyjnej
należy możliwie
jak najszybciej sprawdzić samochód
w ASO marki Fiat,prowadząc
ostrożnie samochód. Brak kontroli
wiąże się z ryzykiem spowodowania
uszkodzeń w samochodzie.
166T36516
83

UwagiJeżeli samochód nie zostaje
uruchomiony, w zestawie wskaźników
pojawia się specjalny komunikat;
W pewnych sytuacjach konieczne
jest poruszenie kierownicą oraz
jednoczesne wciśnięcie przycisku
uruchamiania 1, aby odblokować
kierownicę. Użytkownika poinformuje
specjalny komunikat;
W przypadku uruchamiania silnikaprzy bardzo niskiej temperaturze
zewnętrznej (temperatura wewnętrzna
poniżej -10°C): należy przytrzymać
wciśnięty pedał sprzęgła do momentu
uruchomienia się silnika.
Funkcja „Akcesoria“
Po wejściu do samochodu dostępne są
niektóre funkcje (radioodtwarzacz,
system nawigacji, wycieraczki itp.).
Aby móc korzystać z pozostałych
funkcji, gdy kluczyk znajduje się we
wnętrzu nadwozia lub jest włożony do
czytnika 2 rys. 205, należy nacisnąć
przycisk 1 bez naciskania na
którykolwiek z pedałów.
Nieprawidłowości w działaniu
Kluczyk elektroniczny z funkcją
ułatwionego dostępu może nie działać
w następujących przypadkach:
Rozładowana bateria w kluczyku
elektronicznym;
W pobliżu znajdują się urządzenia
działające na tej samej częstotliwości
(telefon komórkowy, gry wideo itp.);
Samochód znajduje się w miejscu
charakteryzującym się wysoką
częstotliwością fal
elektromagnetycznych.
W zestawie wskaźników pojawia się
specjalny komunikat.
Należy włożyć kluczyk elektroniczny do
oporu do czytnika 2 rys. 205.

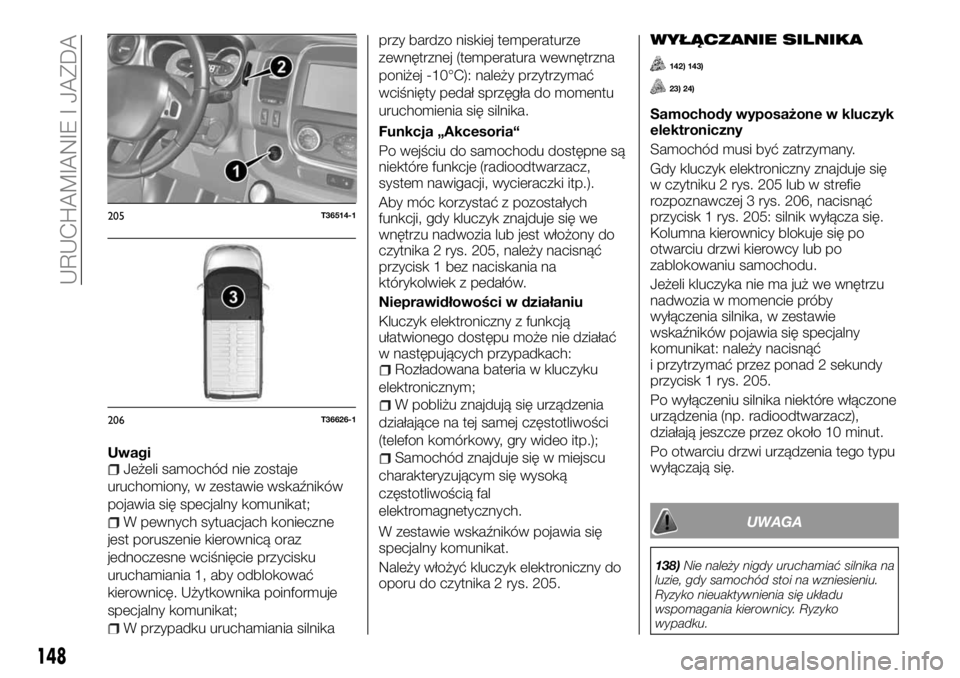

WYŁĄCZANIE SILNIKA
142) 143)
23) 24)
Samochody wyposażone w kluczyk
elektroniczny
Samochód musi być zatrzymany.
Gdy kluczyk elektroniczny znajduje się
w czytniku 2 rys. 205 lub w strefie
rozpoznawczej 3 rys. 206, nacisnąć
przycisk 1 rys. 205: silnik wyłącza się.
Kolumna kierownicy blokuje się po
otwarciu drzwi kierowcy lub po
zablokowaniu samochodu.
Jeżeli kluczyka nie ma już we wnętrzu
nadwozia w momencie próby
wyłączenia silnika, w zestawie
wskaźników pojawia się specjalny
komunikat: należy nacisnąć
i przytrzymać przez ponad 2 sekundy
przycisk 1 rys. 205.
Po wyłączeniu silnika niektóre włączone
urządzenia (np. radioodtwarzacz),
działają jeszcze przez około 10 minut.
Po otwarciu drzwi urządzenia tego typu
wyłączają się.
UWAGA
138)Nie należy nigdy uruchamiać silnika na
luzie, gdy samochód stoi na wzniesieniu.
Ryzyko nieuaktywnienia się układu
wspomagania kierownicy. Ryzyko
wypadku.
205T36514-1
206T36626-1
148
URUCHAMIANIE I JAZDA

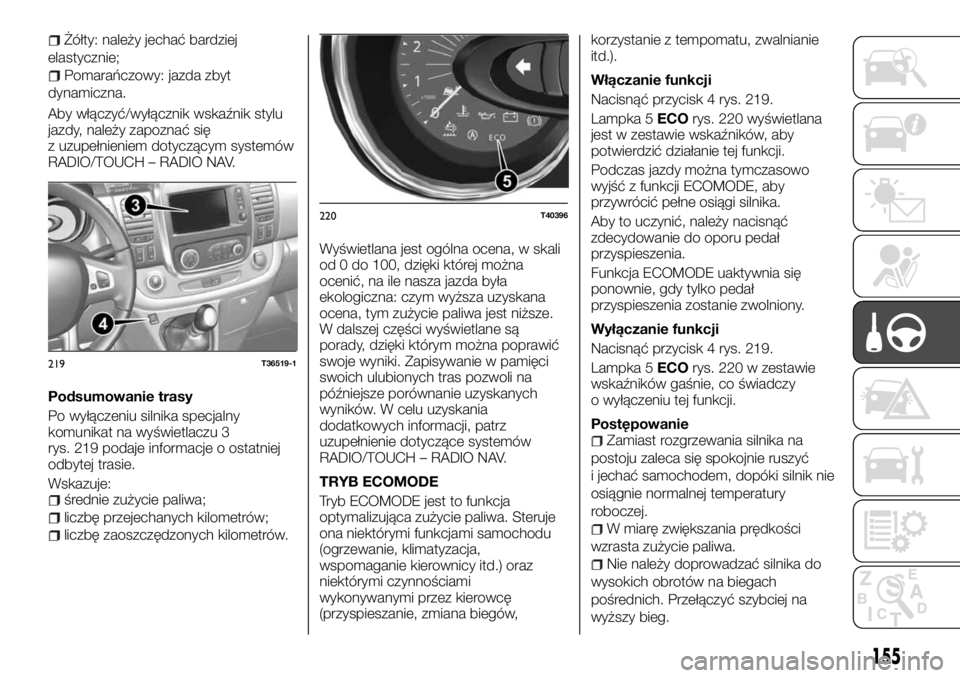

Żółty: należy jechać bardziej
elastycznie;
Pomarańczowy: jazda zbyt
dynamiczna.
Aby włączyć/wyłącznik wskaźnik stylu
jazdy, należy zapoznać się
z uzupełnieniem dotyczącym systemów
RADIO/TOUCH – RADIO NAV.
Podsumowanie trasy
Po wyłączeniu silnika specjalny
komunikat na wyświetlaczu 3
rys. 219 podaje informacje o ostatniej
odbytej trasie.
Wskazuje:
średnie zużycie paliwa;
liczbę przejechanych kilometrów;
liczbę zaoszczędzonych kilometrów.Wyświetlana jest ogólna ocena, w skali
od 0 do 100, dzięki której można
ocenić, na ile nasza jazda była
ekologiczna: czym wyższa uzyskana
ocena, tym zużycie paliwa jest niższe.
W dalszej części wyświetlane są
porady, dzięki którym można poprawić
swoje wyniki. Zapisywanie w pamięci
swoich ulubionych tras pozwoli na
późniejsze porównanie uzyskanych
wyników. W celu uzyskania
dodatkowych informacji, patrz
uzupełnienie dotyczące systemów
RADIO/TOUCH – RADIO NAV.
TRYB ECOMODE
Tryb ECOMODE jest to funkcja
optymalizująca zużycie paliwa. Steruje
ona niektórymi funkcjami samochodu
(ogrzewanie, klimatyzacja,
wspomaganie kierownicy itd.) oraz
niektórymi czynnościami
wykonywanymi przez kierowcę
(przyspieszanie, zmiana biegów,korzystanie z tempomatu, zwalnianie
itd.).
Włączanie funkcji
Nacisnąć przycisk 4 rys. 219.
Lampka 5ECOrys. 220 wyświetlana
jest w zestawie wskaźników, aby
potwierdzić działanie tej funkcji.
Podczas jazdy można tymczasowo
wyjść z funkcji ECOMODE, aby
przywrócić pełne osiągi silnika.
Aby to uczynić, należy nacisnąć
zdecydowanie do oporu pedał
przyspieszenia.
Funkcja ECOMODE uaktywnia się
ponownie, gdy tylko pedał
przyspieszenia zostanie zwolniony.
Wyłączanie funkcji
Nacisnąć przycisk 4 rys. 219.
Lampka 5ECOrys. 220 w zestawie
wskaźników gaśnie, co świadczy
o wyłączeniu tej funkcji.
Postępowanie
Zamiast rozgrzewania silnika na
postoju zaleca się spokojnie ruszyć
i jechać samochodem, dopóki silnik nie
osiągnie normalnej temperatury
roboczej.
W miarę zwiększania prędkości
wzrasta zużycie paliwa.
Nie należy doprowadzać silnika do
wysokich obrotów na biegach
pośrednich. Przełączyć szybciej na
wyższy bieg.
219T36519-1
220T40396
155

Nr Przeznaczenie Nr Przeznaczenie Nr Przeznaczenie
1Ładowanie
APC w przypadku
samochodu z kluczykiem
elektronicznym10Przystosowanie, gniazdo systemu
holowniczego19 Nagrzewnica
2 Wolny 11Akumulator czasowy, centralna
jednostka wnętrza nadwozia20Wycieraczka szyby tylnej, pompa
spryskiwaczy, sygnalizator akustyczny
3 Wolny 12Prawe światło do jazdy dziennej,
przednie światła pozycyjne, prawe
światło drogowe, lewe światło mijania21 Ogólne ładowanie APC
4+ akumulatora w przypadku
samochodu z kluczykiem
elektronicznym13Światła awaryjne, światła
kierunkowskazów22 Światła cofania
5 Klimatyzacja dodatkowa 14 Blokowanie drzwi i pokryw 23 Wyłącznik świateł stop
6Dodatkowe ogrzewanie wnętrza
nadwozia15Lewe światło do jazdy dziennej, tylne
światła pozycyjne, lewe światło
drogowe, prawe światło mijania24
Wtrysk, rozruch
(1)
7Lusterka sterowane elektrycznie,
centralna jednostka
uzupełniającego modułu
adaptacyjnego16Podświetlenie tablicy rejestracyjnej,
przednie i tylne światła przeciwmgłowe25Poduszka powietrzna, blokada
kierownicy(1)
8 Ogrzewanie lusterka wstecznego 17Alarm, sygnalizator akustyczny,
dźwignie oświetlenia i wycieraczek szyb26 Podnośnik szyby po stronie pasażera
9Radioodtwarzacz, system
multimedialny, lusterko wsteczne,
gniazdko prądowe18 Zestaw wskaźników 27Wspomaganie układu kierowniczego
(1)
(1) W celu dokonania wymiany tych bezpieczników należy zwrócić się do ASO marki Fiat.
166
W RAZIE AWARII
