sensor FIAT TALENTO 2018 Instructieboek (in Dutch)

BELANGRIJK
50)Introduceer niets in het ventilatiecircuit
van het voertuig (bijv. Geparfumeerde
voorwerpen voor het wegnemen van
onaangename geuren, enz.). Gevaar voor
schade of brand.
51)Open niet het koelvloeistofcircuit. Dat is
gevaarlijk voor ogen en huid.
BELANGRIJK
2)Het systeem gebruikt een koelmiddel dat
compatibel is met de wetten die van kracht
zijn in de landen waar het voertuig wordt
verkocht, R134a van R1234yf (aangeduid
op een specifiek plaatje in de motorruimte).
Het gebruik van andere koelmiddelen heeft
invloed op de efficiency en de conditie van
het systeem. Ook de
compressorkoelmiddelen moeten
compatibel zijn met het aangeduide
koelmiddel.
PARKEERRADAR
53) 52)
12) 13) 14)
Werkingsprincipe
De ultrasone sensoren die in de
achterbumpers zijn aangebracht
(afhankelijk van de versie van het
voertuig) "meten" de afstand tussen het
voertuig en een obstakel.
Als de sensoren een obstakel
detecteren, geven ze een geluidssignaal
af, waarvan de frequentie toeneemt
naarmate het voertuig het obstakel
nadert, tot het een enkel geluid wordt
als het obstakel ongeveer 30 cm van
het voertuig is verwijderd.
OPMERKING Controleer of de
ultrasone sensoren niet zijn afgedekt
(met vuil, modder, sneeuw, enz.)
OPMERKING Afhankelijk van de versie,
wordt op het display de directe
omgeving weergegeven in aanvulling op
het geluidssignaal.
97T36643
56
KENNIS VAN HET VOERTUIG

53)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen andere
mensen (vooral kinderen) of dieren
aanwezig zijn op het parcours dat u af wilt
leggen. De parkeersensoren dienen als
hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
BELANGRIJK
12)Als het voertuig in zijn achteruit ergens
tegen botst (bijv. een paaltje of ander
straatmeubilair) kan het voertuig
beschadigen (er zou bijvoorbeeld een as
kunnen buigen). Laat het voertuig
controleren door het Fiat Servicenetwerk
om ongevallen te voorkomen.
13)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand.14)Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in de
zone van de sensoren, dient men zich
uitsluitend tot het Fiat Servicenetwerk te
wenden. Het verkeerd opbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.
CAMERA
ACHTERZIJDE
Werking
54)
15)
Als het voertuig in zijn achteruit staat,
biedt videocamera 1 fig. 101 op de
achterklep of op het openslaande
achterportier van het voertuig,
afhankelijk van de versie, zicht over het
gebied achter het voertuig op de
binnenspiegel 2 fig. 102 of op het
multimediadisplay 3 fig. 103, samen
met één of twee omtrekken 4
fig. 104 en 5 fig. 104 (bewegend of
stilstaand).
OPMERKING Controleer of de
achteruitkijkcamera niet is afgedekt
(vuil, modder, sneeuw, condens, enz.).
101T36620
58
KENNIS VAN HET VOERTUIG

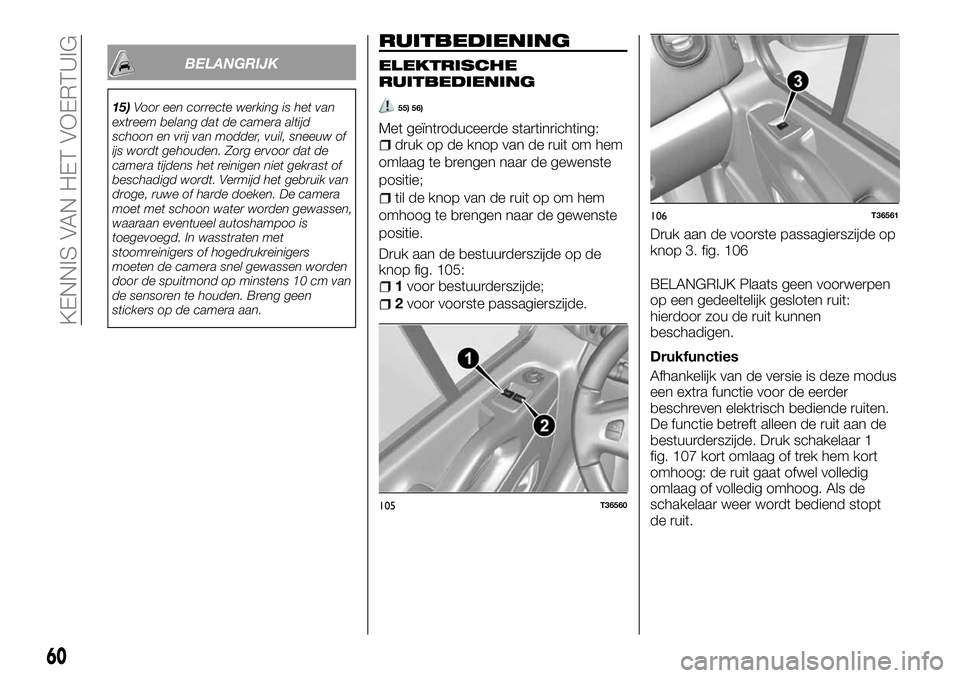

BELANGRIJK
15)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden gewassen,
waaraan eventueel autoshampoo is
toegevoegd. In wasstraten met
stoomreinigers of hogedrukreinigers
moeten de camera snel gewassen worden
door de spuitmond op minstens 10 cm van
de sensoren te houden. Breng geen
stickers op de camera aan.
RUITBEDIENING
ELEKTRISCHE
RUITBEDIENING
55) 56)
Met geïntroduceerde startinrichting:druk op de knop van de ruit om hem
omlaag te brengen naar de gewenste
positie;
til de knop van de ruit op om hem
omhoog te brengen naar de gewenste
positie.
Druk aan de bestuurderszijde op de
knop fig. 105:
1voor bestuurderszijde;
2voor voorste passagierszijde.BELANGRIJK Plaats geen voorwerpen
op een gedeeltelijk gesloten ruit:
hierdoor zou de ruit kunnen
beschadigen.
Drukfuncties
Afhankelijk van de versie is deze modus
een extra functie voor de eerder
beschreven elektrisch bediende ruiten.
De functie betreft alleen de ruit aan de
bestuurderszijde. Druk schakelaar 1
fig. 107 kort omlaag of trek hem kort
omhoog: de ruit gaat ofwel volledig
omlaag of volledig omhoog. Als de
schakelaar weer wordt bediend stopt
de ruit.
105T36560
106T36561
Druk aan de voorste passagierszijde op
knop 3. fig. 106
60
KENNIS VAN HET VOERTUIG

DISPLAY
83)
Toerenteller 1 fig. 157
(Schaal x1000)
Snelheidsmeter 2 fig. 158
Aangegeven in km of mijlen per uur.Geluidssignaal bij te hoge snelheid
Afhankelijk van de versie van het
voertuig, wordt bij een snelheid hoger
dan 120 km/h iedere 40 seconden
gedurende ongeveer 10 seconden een
geluidssignaal afgegeven.
Rijstijlindicator 4 fig. 158
Raadpleeg het hoofdstuk "Tips voor het
rijden".
Sensorindicator motoroliepeil 3
fig. 158
Bij een laag motoroliepeil wordt daar op
display 3 melding van gemaakt als de
motor wordt gestart. Raadpleeg de
paragraaf "Motoroliepeil".
Brandstofmeter 5 fig. 159Instrumentenpaneel 6 fig. 160
Met aanduidingen in mijlen en de
mogelijkheid om over te schakelen
naar km/h.
Druk als het contact uitstaat op knop
9 of 10 onderaan hendel 7 fig. 161 en
op startknop 8 fig. 160.
De eenheid van de meter knippert
ongeveer tien seconden, waarna de
nieuwe eenheid wordt weergegeven:
laat knop 9 of 10 fig. 161 los zodra de
eenheid niet meer knippert.
157T40396-1
158T40395
159T36504-1
160T36517
78
KENNIS VAN HET INSTRUMENTENPANEEL

ESC-SYSTEEM
(Electronic Stability
Control)
136) 137)
Elektronische stabiliteitscontrole
ESC
Dit systeem helpt de bestuurder
controle over het voertuig te houden
onder "kritieke" rijomstandigheden (bij
het vermijden van obstakels, gripverlies
in een bocht, enz.).
Werkingsprincipe
Een sensor op het stuurwiel herkent het
rijtraject dat de bestuurder wil volgen.
Andere sensoren in het voertuig meten
het daadwerkelijke traject.
Het systeem vergelijkt het met het
traject dat de bestuurder in
werkelijkheid volgt en corrigeert het,
indien nodig, door een paar wielen af te
remmen en/of het motorvermogen te
verlagen als het systeem is
ingeschakeld; in dit geval gaat het
controlelampje
op het
instrumentenpaneel knipperen.
Regeling bij onderstuur
Dit systeem optimaliseert de werking
van de ESC in gevallen van duidelijke
onderstuur (gripverlies aan de
voorkant).
Tractieregeling
Dit systeem beperkt het slippen van de
aandrijfwielen en helpt het voertuig
onder controle te houden bij het
wegrijden, versnellen of afremmen.Werkingsprincipe
Dankzij de sensor in de wielen meet en
vergelijkt dit systeem de draaisnelheid
van het aandrijfwiel en kan het op die
manier gripverlies direct detecteren. Als
een wiel begint te glijden, grijpt het
systeem in door te remmen en de
aandrijving aan te passen aan het
gripniveau op de weg.
Het systeem past ook de motortoeren
aan de grip van de wielen op de weg
aan, ongeacht het gebruik van het
gaspedaal door de bestuurder.
Onregelmatige werking
Als het systeem een onregelmatige
werking detecteert, wordt een bericht
daaromtrent op het display
weergegeven en gaan de
waarschuwingslampjes
enaan. In dit geval worden de ESC en
tractieregeling uitgeschakeld. Neem
contact op met het Fiat Servicenetwerk.
PBA-SYSTEEM (Panic
Brake Assist)
Dit is een aanvullend systeem op het
ABS waarmee u de remafstand van het
voertuig kunt verkleinen.
Werkingsprincipe
Het systeem detecteert het als wordt
geremd in een noodgeval. In dergelijke
gevallen zorgt de rembekrachtiging dat
er maximaal wordt geremd, waardoor
het ABS ook ingrijpt.
Het ABS is actief tot het rempedaal
wordt losgelaten.Alarmknipperlichten aan
Afhankelijk van de versies, kunnen de
alarmknipperlichten aangaan als
plotseling wordt geremd.
Anticiperend remmen
Afhankelijk van de versies, anticipeert
het systeem, als het gaspedaal snel
wordt losgelaten, het remmen om de
remafstand te verkleinen.
Bij gebruik van de cruise-control:
als u het gaspedaal gebruikt en
loslaat, kan het systeem worden
geactiveerd;
als u het gaspedaal niet gebruikt,
wordt het systeem niet geactiveerd.
Onregelmatige werking
Als het systeem een onregelmatige
werking detecteert, wordt een bericht
daaromtrent op het instrumentenpaneel
weergegeven en gaat het alarmlampje
aan.
Neem contact op met het Fiat
Servicenetwerk.
TSA (Trailer Stability
Assist) RIJASSISTENTIE
MET EEN AANHANGER
Dit systeem helpt u de controle over het
voertuig te behouden als u een
aanhanger gebruikt. Het detecteert
slingerbewegingen van de aanhanger
onder bepaalde rijomstandigheden.
134
VEILIGHEID

133)Het ABS kan geen ongelukken
voorkomen, waaronder ongelukken
wegens overmatige snelheid in bochten,
rijden op wegdek met weinig grip of
aquaplaning.
134)De capaciteiten van het ABS mogen
nooit op onverantwoorde en gevaarlijke
wijze worden uitgetest, waardoor de
persoonlijke veiligheid en die van anderen
in gevaar komt.
135)Voor een goede werking van het ABS
moeten de banden van alle wielen van
hetzelfde merk zijn, in perfecte conditie
verkeren en vooral van het voorgeschreven
type en maat zijn.
136)Het ESC kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.
137)Deze functies vormen een extra
bijdrage aan de veiligheid onder kritieke
rijomstandigheden, waardoor de
bestuurder het gedrag van het voertuig kan
aanpassen aan het traject dat is uitgezet
door de bestuurder. Deze functies kunnen
echter de bestuurder niet vervangen en
hierdoor mag de bestuurder ook de
rijlimieten niet negeren waardoor hij wordt
aangespoord harder te rijden. Ze ontheffen
de bestuurder daarom niet van normaal
rijgedrag en verantwoordelijkheid tijdens
het rijden (de bestuurder moet altijd goed
opletten op onverwachte situaties die zich
tijdens het rijden zouden kunnen
voordoen).138)De assistentie tijdens het
heuvelopwaarts wegrijden kan niet volledig
voorkomen dat het voertuig achteruit rolt
(steile hellingen, enz.). De bestuurder kan
echter het rempedaal gebruiken om te
voorkomen dat het voertuig naar voren of
naar achteren rolt. Assistentie tijdens het
heuvelopwaarts wegrijden kan niet voor
langdurige stilstand worden gebruikt:
gebruik het rempedaal. Deze functie is niet
ontworpen om het voertuig permanent stil
te houden. Gebruik, indien nodig, het
rempedaal om het voertuig te stoppen. De
bestuurder moet vooral opletten op gladde
ondergronden, bij weinig grip en/of als
heuvelopwaarts wordt gereden. Gevaar
voor ernstige letsel.
BELANGRIJK
22)Als de banden moeten worden
vervangen, mogen alleen banden van
hetzelfde merk, maat, type en structuur op
het voertuig worden aangebracht. Ze
moeten identiek zijn aan de originele
banden of overeenkomen met de banden
aanbevolen door het Fiat Servicenetwerk.
TPMS – Tyre
Pressure
Monitoring System
(Voor bepaalde versies/markten indien
voorzien)
Waarschuwing bij een afname in
bandenspanning
Het systeem waarschuwt de bestuurder
voor afnemen in bandenspanning in
een of meerdere banden.
Werkingsprincipe
Ieder wiel (behalve het reservewiel) heeft
een geïntegreerde sensor in het ventiel
dat de bandenspanning tijdens het
rijden met regelmatige intervallen meet.
Controlelampje 1 fig. 202 blijft aan om
de bestuurder te waarschuwen voor
een afname in de bandenspanning
(zachte band, lekke band, enz.).
202T36504-4
136
VEILIGHEID

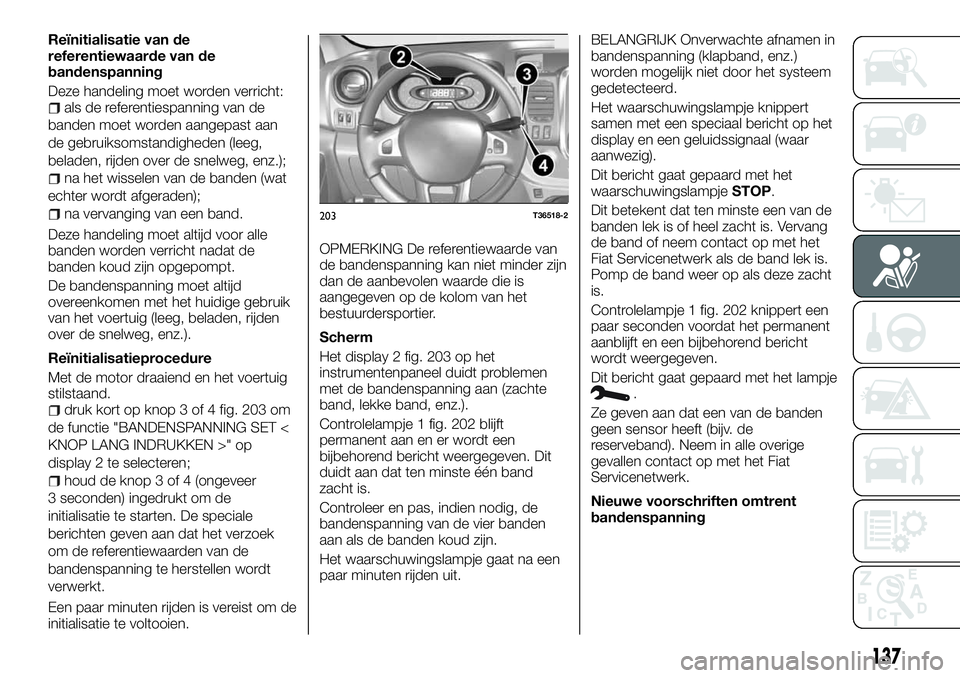

Reïnitialisatie van de
referentiewaarde van de
bandenspanning
Deze handeling moet worden verricht:
als de referentiespanning van de
banden moet worden aangepast aan
de gebruiksomstandigheden (leeg,
beladen, rijden over de snelweg, enz.);
na het wisselen van de banden (wat
echter wordt afgeraden);
na vervanging van een band.
Deze handeling moet altijd voor alle
banden worden verricht nadat de
banden koud zijn opgepompt.
De bandenspanning moet altijd
overeenkomen met het huidige gebruik
van het voertuig (leeg, beladen, rijden
over de snelweg, enz.).
Reïnitialisatieprocedure
Met de motor draaiend en het voertuig
stilstaand.
druk kort op knop 3 of 4 fig. 203 om
de functie "BANDENSPANNING SET <
KNOP LANG INDRUKKEN >" op
display 2 te selecteren;
houd de knop 3 of 4 (ongeveer
3 seconden) ingedrukt om de
initialisatie te starten. De speciale
berichten geven aan dat het verzoek
om de referentiewaarden van de
bandenspanning te herstellen wordt
verwerkt.
Een paar minuten rijden is vereist om de
initialisatie te voltooien.OPMERKING De referentiewaarde van
de bandenspanning kan niet minder zijn
dan de aanbevolen waarde die is
aangegeven op de kolom van het
bestuurdersportier.
Scherm
Het display 2 fig. 203 op het
instrumentenpaneel duidt problemen
met de bandenspanning aan (zachte
band, lekke band, enz.).
Controlelampje 1 fig. 202 blijft
permanent aan en er wordt een
bijbehorend bericht weergegeven. Dit
duidt aan dat ten minste één band
zacht is.
Controleer en pas, indien nodig, de
bandenspanning van de vier banden
aan als de banden koud zijn.
Het waarschuwingslampje gaat na een
paar minuten rijden uit.BELANGRIJK Onverwachte afnamen in
bandenspanning (klapband, enz.)
worden mogelijk niet door het systeem
gedetecteerd.
Het waarschuwingslampje knippert
samen met een speciaal bericht op het
display en een geluidssignaal (waar
aanwezig).
Dit bericht gaat gepaard met het
waarschuwingslampjeSTOP.
Dit betekent dat ten minste een van de
banden lek is of heel zacht is. Vervang
de band of neem contact op met het
Fiat Servicenetwerk als de band lek is.
Pomp de band weer op als deze zacht
is.
Controlelampje 1 fig. 202 knippert een
paar seconden voordat het permanent
aanblijft en een bijbehorend bericht
wordt weergegeven.
Dit bericht gaat gepaard met het lampje
.
Ze geven aan dat een van de banden
geen sensor heeft (bijv. de
reserveband). Neem in alle overige
gevallen contact op met het Fiat
Servicenetwerk.
Nieuwe voorschriften omtrent
bandenspanning
203T36518-2
137

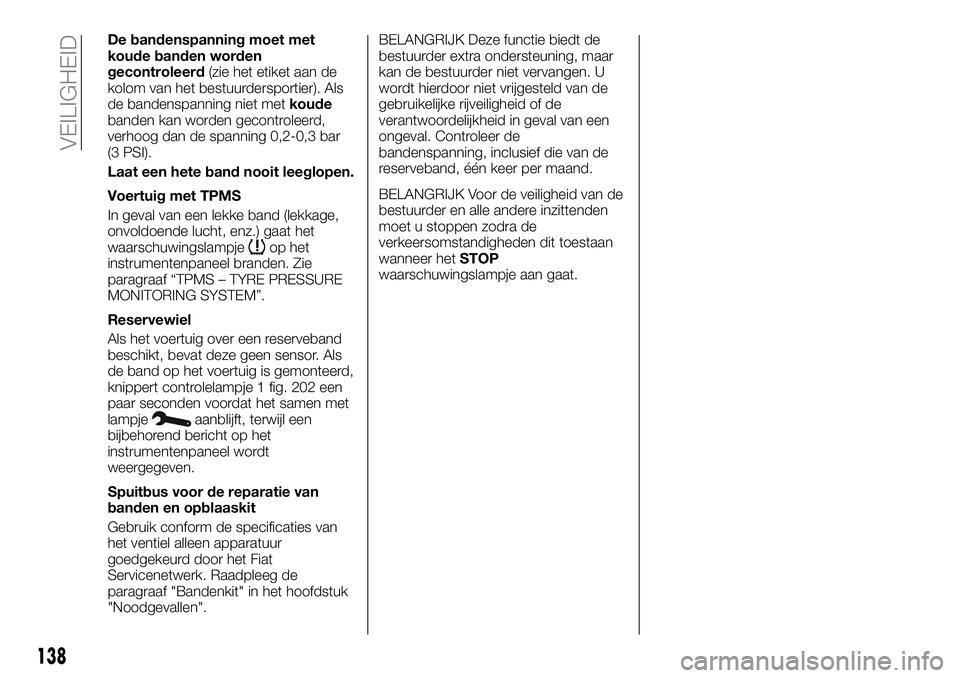

De bandenspanning moet met
koude banden worden
gecontroleerd(zie het etiket aan de
kolom van het bestuurdersportier). Als
de bandenspanning niet metkoude
banden kan worden gecontroleerd,
verhoog dan de spanning 0,2-0,3 bar
(3 PSI).
Laat een hete band nooit leeglopen.
Voertuig met TPMS
In geval van een lekke band (lekkage,
onvoldoende lucht, enz.) gaat het
waarschuwingslampje
op het
instrumentenpaneel branden. Zie
paragraaf “TPMS – TYRE PRESSURE
MONITORING SYSTEM”.
Reservewiel
Als het voertuig over een reserveband
beschikt, bevat deze geen sensor. Als
de band op het voertuig is gemonteerd,
knippert controlelampje 1 fig. 202 een
paar seconden voordat het samen met
lampje
aanblijft, terwijl een
bijbehorend bericht op het
instrumentenpaneel wordt
weergegeven.
Spuitbus voor de reparatie van
banden en opblaaskit
Gebruik conform de specificaties van
het ventiel alleen apparatuur
goedgekeurd door het Fiat
Servicenetwerk. Raadpleeg de
paragraaf "Bandenkit" in het hoofdstuk
"Noodgevallen".BELANGRIJK Deze functie biedt de
bestuurder extra ondersteuning, maar
kan de bestuurder niet vervangen. U
wordt hierdoor niet vrijgesteld van de
gebruikelijke rijveiligheid of de
verantwoordelijkheid in geval van een
ongeval. Controleer de
bandenspanning, inclusief die van de
reserveband, één keer per maand.
BELANGRIJK Voor de veiligheid van de
bestuurder en alle andere inzittenden
moet u stoppen zodra de
verkeersomstandigheden dit toestaan
wanneer hetSTOP
waarschuwingslampje aan gaat.
138
VEILIGHEID

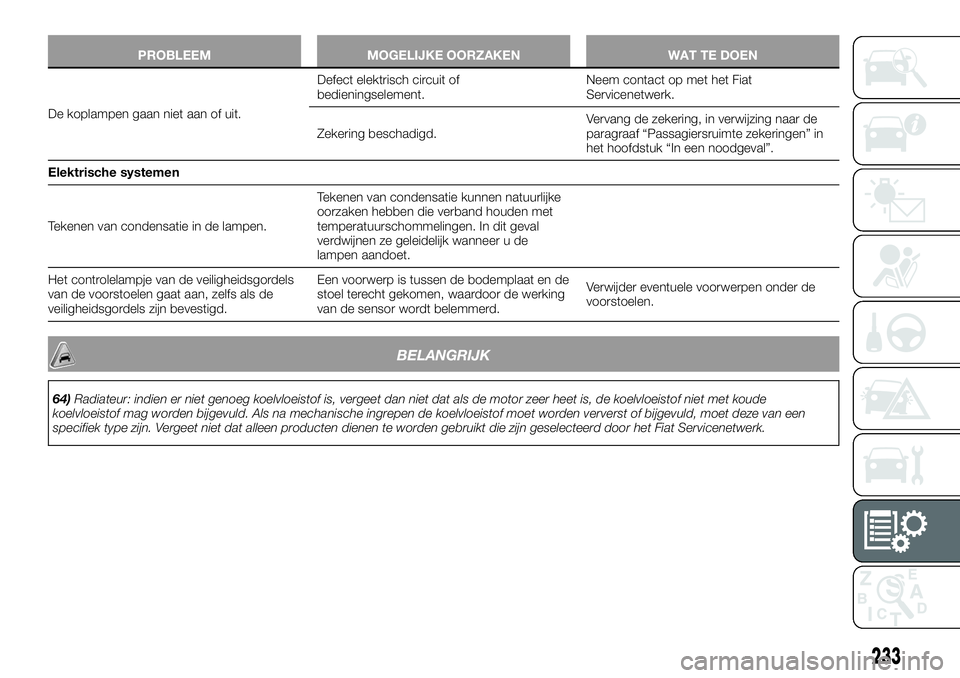

PROBLEEM MOGELIJKE OORZAKEN WAT TE DOEN
De koplampen gaan niet aan of uit.Defect elektrisch circuit of
bedieningselement.Neem contact op met het Fiat
Servicenetwerk.
Zekering beschadigd.Vervang de zekering, in verwijzing naar de
paragraaf “Passagiersruimte zekeringen” in
het hoofdstuk “In een noodgeval”.
Elektrische systemen
Tekenen van condensatie in de lampen.Tekenen van condensatie kunnen natuurlijke
oorzaken hebben die verband houden met
temperatuurschommelingen. In dit geval
verdwijnen ze geleidelijk wanneer u de
lampen aandoet.
Het controlelampje van de veiligheidsgordels
van de voorstoelen gaat aan, zelfs als de
veiligheidsgordels zijn bevestigd.Een voorwerp is tussen de bodemplaat en de
stoel terecht gekomen, waardoor de werking
van de sensor wordt belemmerd.Verwijder eventuele voorwerpen onder de
voorstoelen.
BELANGRIJK
64)Radiateur: indien er niet genoeg koelvloeistof is, vergeet dan niet dat als de motor zeer heet is, de koelvloeistof niet met koude
koelvloeistof mag worden bijgevuld. Als na mechanische ingrepen de koelvloeistof moet worden ververst of bijgevuld, moet deze van een
specifiek type zijn. Vergeet niet dat alleen producten dienen te worden gebruikt die zijn geselecteerd door het Fiat Servicenetwerk.
233
