FIAT TALENTO 2018 Knjižica za upotrebu i održavanje (in Serbian)
Manufacturer: FIAT, Model Year: 2018, Model line: TALENTO, Model: FIAT TALENTO 2018Pages: 236, PDF Size: 4.69 MB
Page 11 of 236

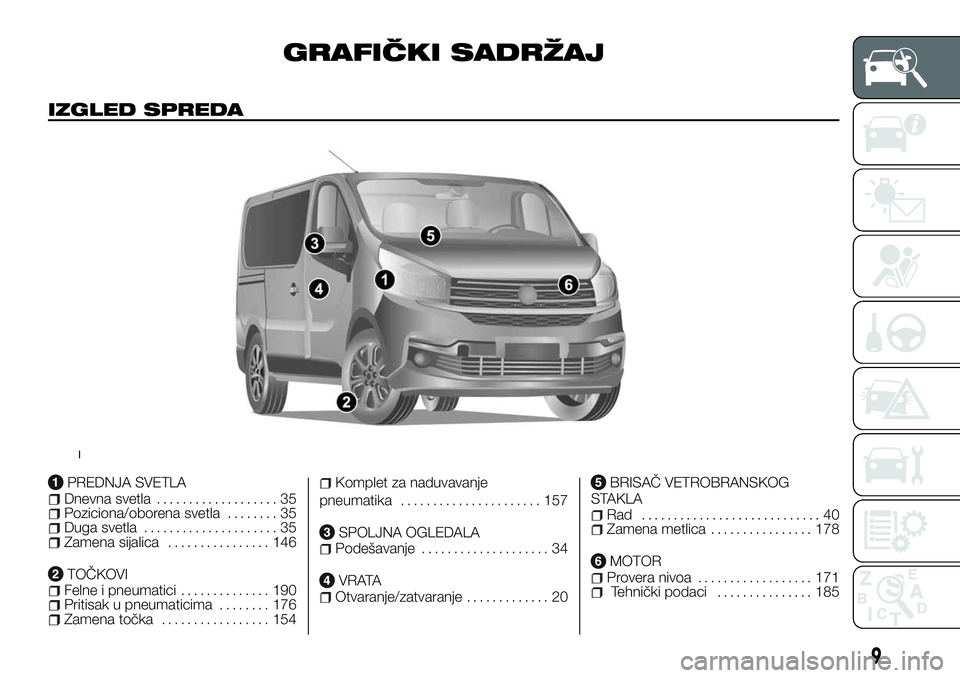

GRAFIČKI SADRŽAJ
IZGLED SPREDA
PREDNJA SVETLADnevna svetla................... 35Poziciona/oborena svetla........ 35Duga svetla..................... 35Zamena sijalica................ 146
TOČKOVIFelne i pneumatici.............. 190Pritisak u pneumaticima........ 176Zamena točka................. 154
Komplet za naduvavanje
pneumatika...................... 157
SPOLJNA OGLEDALAPodešavanje.................... 34
VRATAOtvaranje/zatvaranje............. 20
BRISAČ VETROBRANSKOG
STAKLA
Rad ............................ 40Zamena metlica................ 178
MOTORProvera nivoa.................. 171Tehnički podaci............... 185
1
9
Page 12 of 236

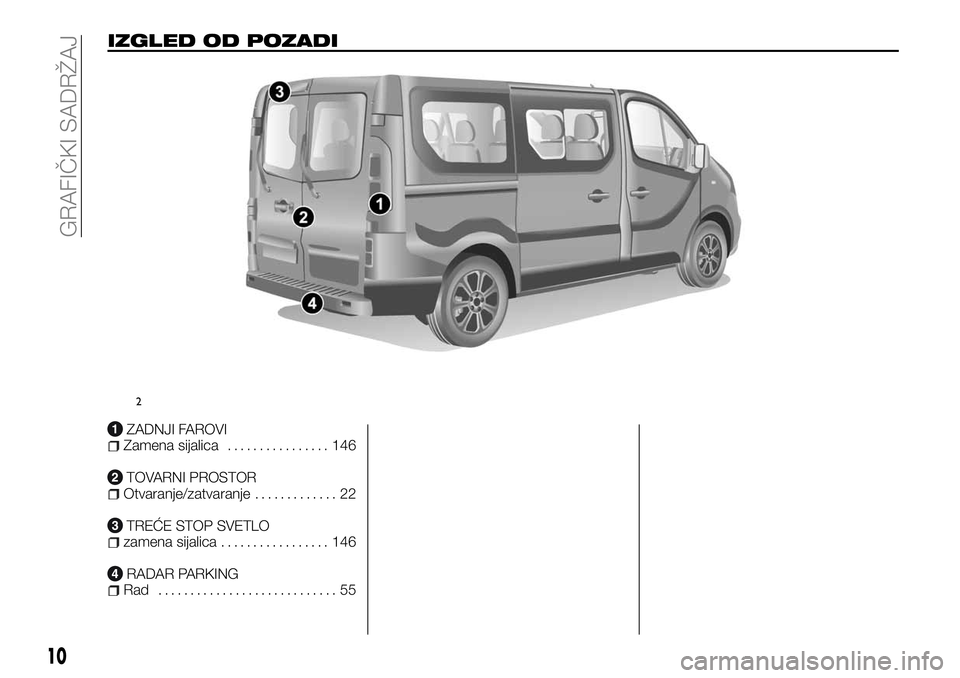

IZGLED OD POZADI
ZADNJI FAROVIZamena sijalica................ 146
TOVARNI PROSTOROtvaranje/zatvaranje............. 22
TREĆE STOP SVETLOzamena sijalica................. 146
RADAR PARKINGRad ............................ 55
2
10
GRAFIČKI SADRŽAJ
Page 13 of 236

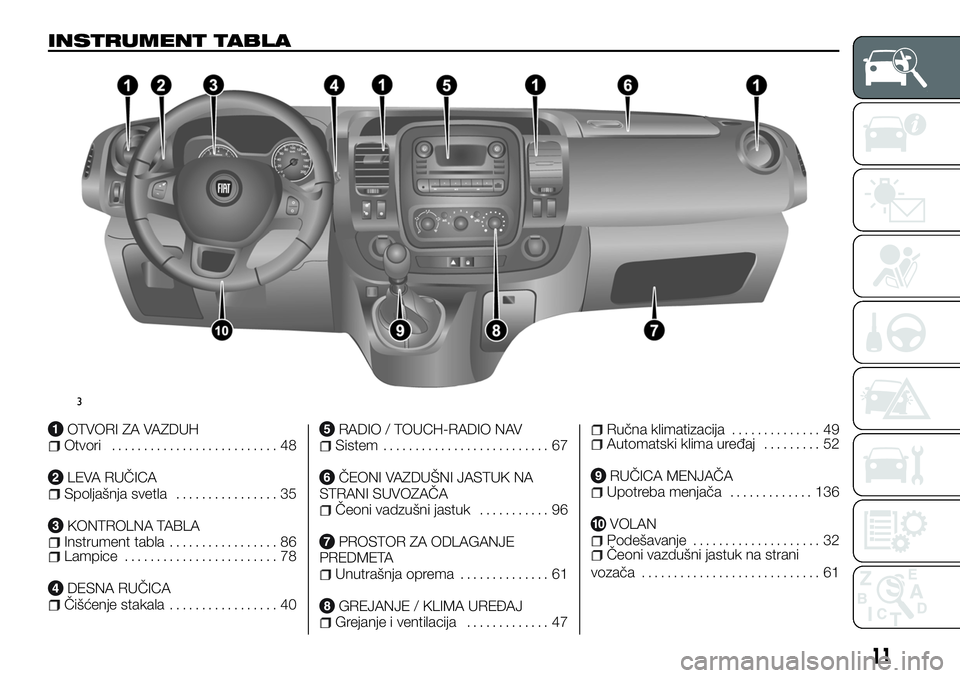

INSTRUMENT TABLA
OTVORI ZA VAZDUHOtvori.......................... 48
LEVA RUČICASpoljašnja svetla................ 35
KONTROLNA TABLAInstrument tabla................. 86Lampice........................ 78
DESNA RUČICAČišćenje stakala................. 40
RADIO / TOUCH-RADIO NAVSistem.......................... 67
ČEONI VAZDUŠNI JASTUK NA
STRANI SUVOZAČA
Čeoni vadzušni jastuk........... 96
PROSTOR ZA ODLAGANJE
PREDMETA
Unutrašnja oprema.............. 61
GREJANJE / KLIMA UREĐAJGrejanje i ventilacija............. 47
Ručna klimatizacija.............. 49Automatski klima uređaj......... 52
RUČICA MENJAČAUpotreba menjača............. 136
VOLANPodešavanje.................... 32Čeoni vazdušni jastuk na strani
vozača............................ 61
3
11
Page 14 of 236

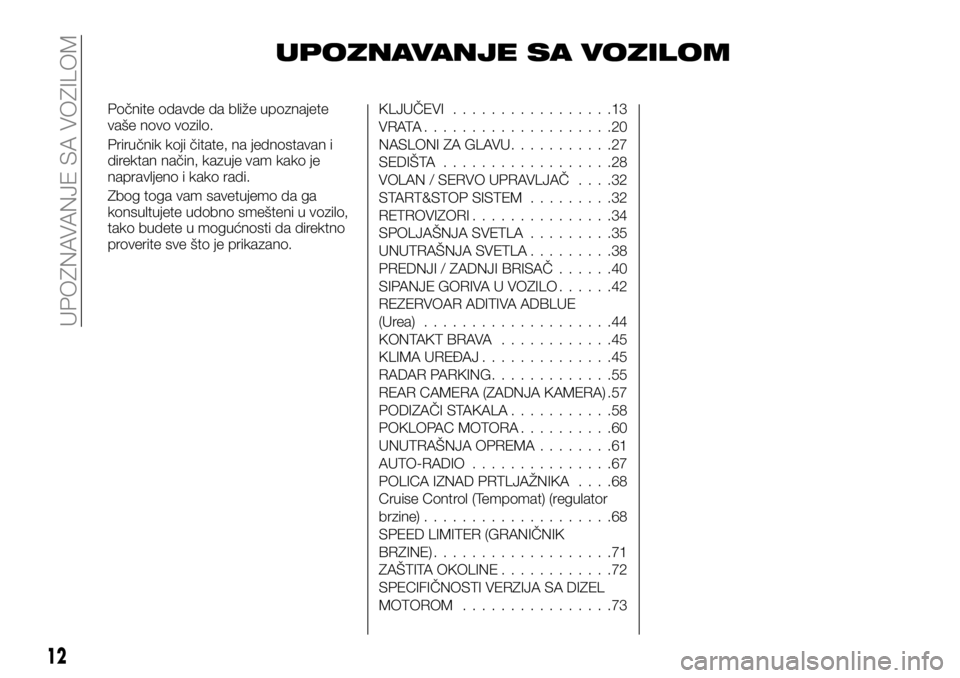

UPOZNAVANJE SA VOZILOM
Počnite odavde da bliže upoznajete
vaše novo vozilo.
Priručnik koji čitate, na jednostavan i
direktan način, kazuje vam kako je
napravljeno i kako radi.
Zbog toga vam savetujemo da ga
konsultujete udobno smešteni u vozilo,
tako budete u mogućnosti da direktno
proverite sve što je prikazano.KLJUČEVI.................13
VRATA....................20
NASLONI ZA GLAVU...........27
SEDIŠTA..................28
VOLAN / SERVO UPRAVLJAČ....32
START&STOP SISTEM.........32
RETROVIZORI...............34
SPOLJAŠNJA SVETLA.........35
UNUTRAŠNJA SVETLA.........38
PREDNJI / ZADNJI BRISAČ......40
SIPANJE GORIVA U VOZILO......42
REZERVOAR ADITIVA ADBLUE
(Urea) ....................44
KONTAKT BRAVA............45
KLIMA UREĐAJ..............45
RADAR PARKING.............55
REAR CAMERA (ZADNJA KAMERA) .57
PODIZAČI STAKALA...........58
POKLOPAC MOTORA..........60
UNUTRAŠNJA OPREMA........61
AUTO-RADIO...............67
POLICA IZNAD PRTLJAŽNIKA....68
Cruise Control (Tempomat) (regulator
brzine)....................68
SPEED LIMITER (GRANIČNIK
BRZINE)...................71
ZAŠTITA OKOLINE............72
SPECIFIČNOSTI VERZIJA SA DIZEL
MOTOROM................73
12
UPOZNAVANJE SA VOZILOM
Page 15 of 236

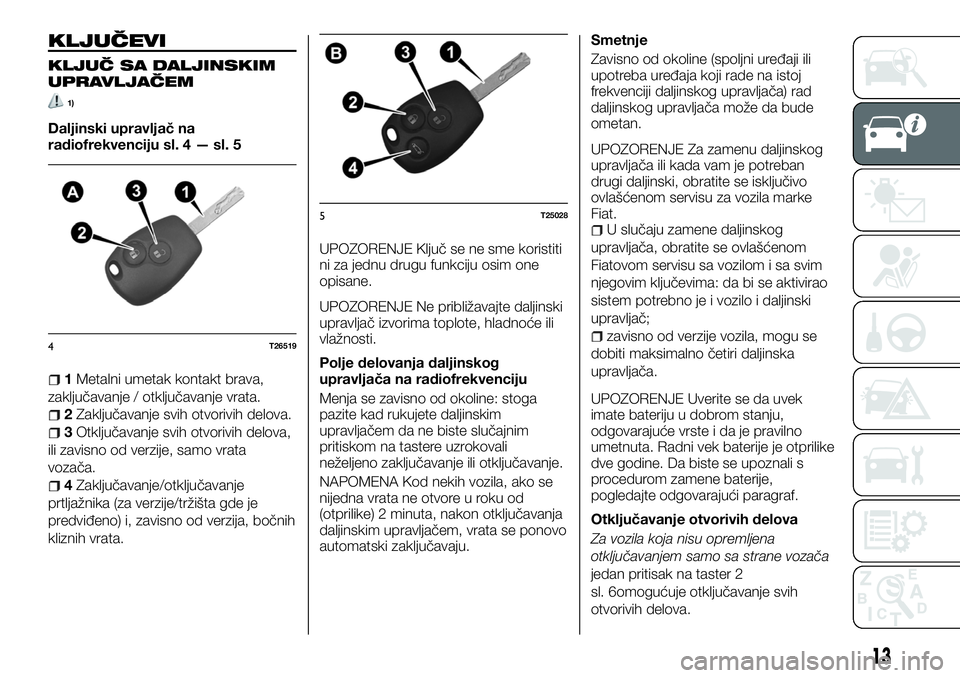

KLJUČEVI
KLJUČ SA DALJINSKIM
UPRAVLJAČEM
1)
Daljinski upravljač na
radiofrekvenciju sl. 4 — sl. 5
1Metalni umetak kontakt brava,
zaključavanje / otključavanje vrata.
2Zaključavanje svih otvorivih delova.
3Otključavanje svih otvorivih delova,
ili zavisno od verzije, samo vrata
vozača.
4Zaključavanje/otključavanje
prtljažnika (za verzije/tržišta gde je
predviđeno) i, zavisno od verzija, bočnih
kliznih vrata.UPOZORENJE Ključ se ne sme koristiti
ni za jednu drugu funkciju osim one
opisane.
UPOZORENJE Ne približavajte daljinski
upravljač izvorima toplote, hladnoće ili
vlažnosti.
Polje delovanja daljinskog
upravljača na radiofrekvenciju
Menja se zavisno od okoline: stoga
pazite kad rukujete daljinskim
upravljačem da ne biste slučajnim
pritiskom na tastere uzrokovali
neželjeno zaključavanje ili otključavanje.
NAPOMENA Kod nekih vozila, ako se
nijedna vrata ne otvore u roku od
(otprilike) 2 minuta, nakon otključavanja
daljinskim upravljačem, vrata se ponovo
automatski zaključavaju.Smetnje
Zavisno od okoline (spoljni uređaji ili
upotreba uređaja koji rade na istoj
frekvenciji daljinskog upravljača) rad
daljinskog upravljača može da bude
ometan.
UPOZORENJE Za zamenu daljinskog
upravljača ili kada vam je potreban
drugi daljinski, obratite se isključivo
ovlašćenom servisu za vozila marke
Fiat.
U slučaju zamene daljinskog
upravljača, obratite se ovlašćenom
Fiatovom servisu sa vozilom i sa svim
njegovim ključevima: da bi se aktivirao
sistem potrebno je i vozilo i daljinski
upravljač;
zavisno od verzije vozila, mogu se
dobiti maksimalno četiri daljinska
upravljača.
UPOZORENJE Uverite se da uvek
imate bateriju u dobrom stanju,
odgovarajuće vrste i da je pravilno
umetnuta. Radni vek baterije je otprilike
dve godine. Da biste se upoznali s
procedurom zamene baterije,
pogledajte odgovarajući paragraf.
Otključavanje otvorivih delova
Za vozila koja nisu opremljena
otključavanjem samo sa strane vozača
jedan pritisak na taster 2
sl. 6omogućuje otključavanje svih
otvorivih delova.
4T26519
5T25028
13
Page 16 of 236

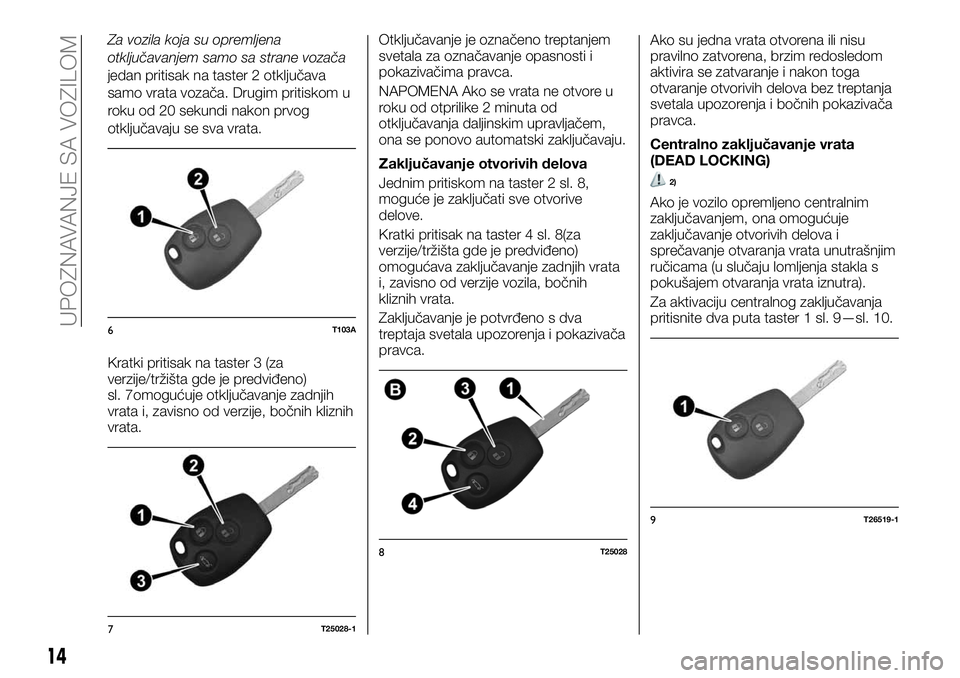

Za vozila koja su opremljena
otključavanjem samo sa strane vozača
jedan pritisak na taster 2 otključava
samo vrata vozača. Drugim pritiskom u
roku od 20 sekundi nakon prvog
otključavaju se sva vrata.
Kratki pritisak na taster 3 (za
verzije/tržišta gde je predviđeno)
sl. 7omogućuje otključavanje zadnjih
vrata i, zavisno od verzije, bočnih kliznih
vrata.Otključavanje je označeno treptanjem
svetala za označavanje opasnosti i
pokazivačima pravca.
NAPOMENA Ako se vrata ne otvore u
roku od otprilike 2 minuta od
otključavanja daljinskim upravljačem,
ona se ponovo automatski zaključavaju.
Zaključavanje otvorivih delova
Jednim pritiskom na taster 2 sl. 8,
moguće je zaključati sve otvorive
delove.
Kratki pritisak na taster 4 sl. 8(za
verzije/tržišta gde je predviđeno)
omogućava zaključavanje zadnjih vrata
i, zavisno od verzije vozila, bočnih
kliznih vrata.
Zaključavanje je potvrđeno s dva
treptaja svetala upozorenja i pokazivača
pravca.Ako su jedna vrata otvorena ili nisu
pravilno zatvorena, brzim redosledom
aktivira se zatvaranje i nakon toga
otvaranje otvorivih delova bez treptanja
svetala upozorenja i bočnih pokazivača
pravca.
Centralno zaključavanje vrata
(DEAD LOCKING)
2)
Ako je vozilo opremljeno centralnim
zaključavanjem, ona omogućuje
zaključavanje otvorivih delova i
sprečavanje otvaranja vrata unutrašnjim
ručicama (u slučaju lomljenja stakla s
pokušajem otvaranja vrata iznutra).
Za aktivaciju centralnog zaključavanja
pritisnite dva puta taster 1 sl. 9—sl. 10.
6T103A
7T25028-1
8T25028
9T26519-1
14
UPOZNAVANJE SA VOZILOM
Page 17 of 236

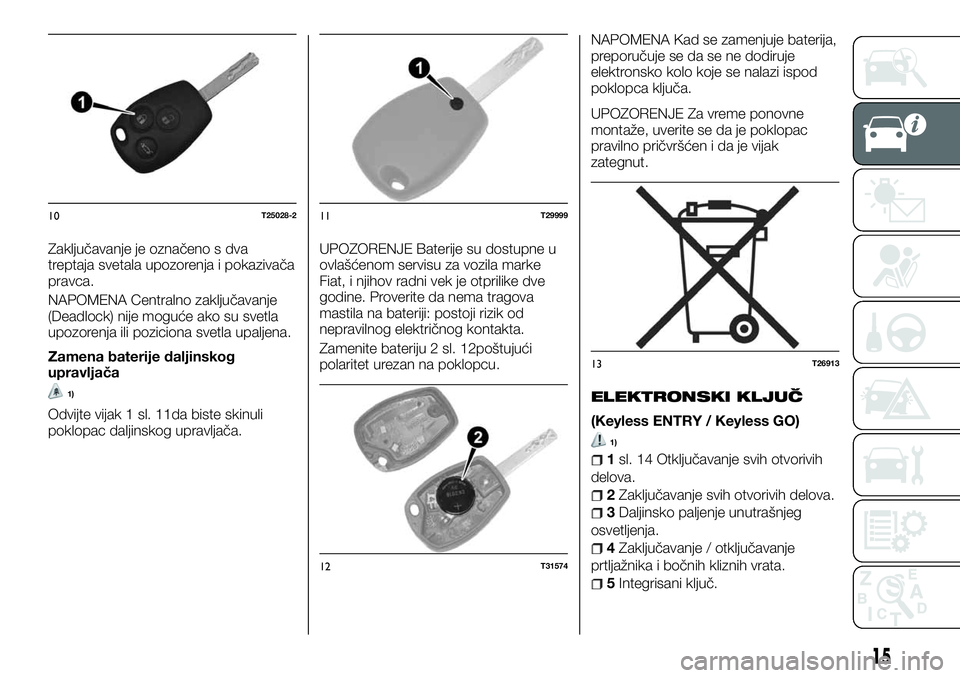

Zaključavanje je označeno s dva
treptaja svetala upozorenja i pokazivača
pravca.
NAPOMENA Centralno zaključavanje
(Deadlock) nije moguće ako su svetla
upozorenja ili poziciona svetla upaljena.
Zamena baterije daljinskog
upravljača
1)
Odvijte vijak 1 sl. 11da biste skinuli
poklopac daljinskog upravljača.UPOZORENJE Baterije su dostupne u
ovlašćenom servisu za vozila marke
Fiat, i njihov radni vek je otprilike dve
godine. Proverite da nema tragova
mastila na bateriji: postoji rizik od
nepravilnog električnog kontakta.
Zamenite bateriju 2 sl. 12poštujući
polaritet urezan na poklopcu.NAPOMENA Kad se zamenjuje baterija,
preporučuje se da se ne dodiruje
elektronsko kolo koje se nalazi ispod
poklopca ključa.
UPOZORENJE Za vreme ponovne
montaže, uverite se da je poklopac
pravilno pričvršćen i da je vijak
zategnut.
ELEKTRONSKI KLJUČ
(Keyless ENTRY / Keyless GO)
1)
1sl. 14 Otključavanje svih otvorivih
delova.
2Zaključavanje svih otvorivih delova.
3Daljinsko paljenje unutrašnjeg
osvetljenja.
4Zaključavanje / otključavanje
prtljažnika i bočnih kliznih vrata.
5Integrisani ključ.
10T25028-211T29999
12T31574
13T26913
15
Page 18 of 236

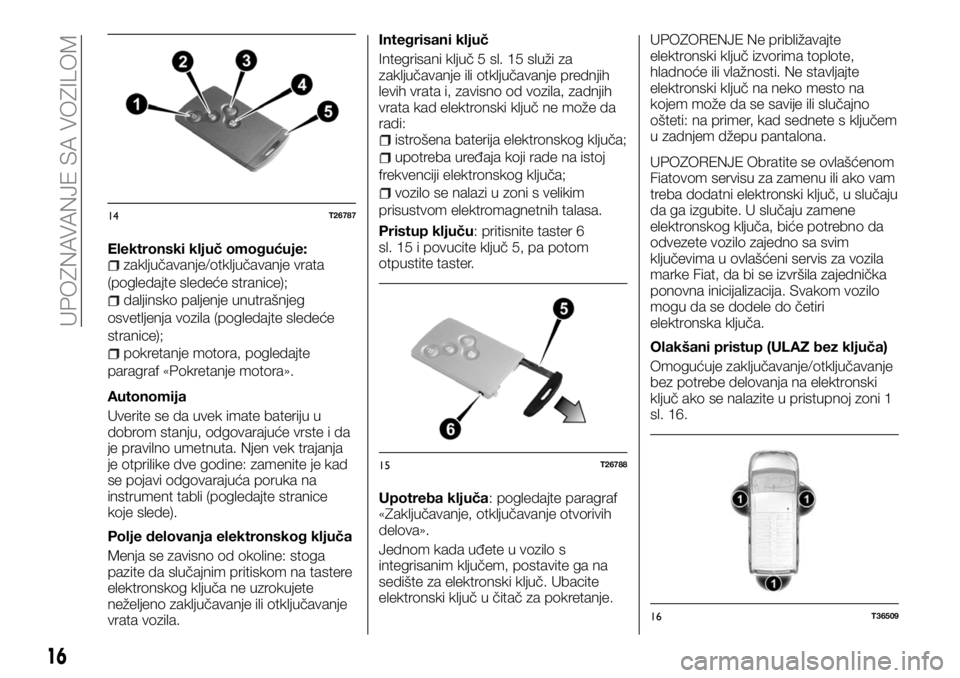

Elektronski ključ omogućuje:zaključavanje/otključavanje vrata
(pogledajte sledeće stranice);
daljinsko paljenje unutrašnjeg
osvetljenja vozila (pogledajte sledeće
stranice);
pokretanje motora, pogledajte
paragraf «Pokretanje motora».
Autonomija
Uverite se da uvek imate bateriju u
dobrom stanju, odgovarajuće vrste i da
je pravilno umetnuta. Njen vek trajanja
je otprilike dve godine: zamenite je kad
se pojavi odgovarajuća poruka na
instrument tabli (pogledajte stranice
koje slede).
Polje delovanja elektronskog ključa
Menja se zavisno od okoline: stoga
pazite da slučajnim pritiskom na tastere
elektronskog ključa ne uzrokujete
neželjeno zaključavanje ili otključavanje
vrata vozila.Integrisani ključ
Integrisani ključ 5 sl. 15 služi za
zaključavanje ili otključavanje prednjih
levih vrata i, zavisno od vozila, zadnjih
vrata kad elektronski ključ ne može da
radi:
istrošena baterija elektronskog ključa;
upotreba uređaja koji rade na istoj
frekvenciji elektronskog ključa;
vozilo se nalazi u zoni s velikim
prisustvom elektromagnetnih talasa.
Pristup ključu: pritisnite taster 6
sl. 15 i povucite ključ 5, pa potom
otpustite taster.
Upotreba ključa: pogledajte paragraf
«Zaključavanje, otključavanje otvorivih
delova».
Jednom kada uđete u vozilo s
integrisanim ključem, postavite ga na
sedište za elektronski ključ. Ubacite
elektronski ključ u čitač za pokretanje.UPOZORENJE Ne približavajte
elektronski ključ izvorima toplote,
hladnoće ili vlažnosti. Ne stavljajte
elektronski ključ na neko mesto na
kojem može da se savije ili slučajno
ošteti: na primer, kad sednete s ključem
u zadnjem džepu pantalona.
UPOZORENJE Obratite se ovlašćenom
Fiatovom servisu za zamenu ili ako vam
treba dodatni elektronski ključ, u slučaju
da ga izgubite. U slučaju zamene
elektronskog ključa, biće potrebno da
odvezete vozilo zajedno sa svim
ključevima u ovlašćeni servis za vozila
marke Fiat, da bi se izvršila zajednička
ponovna inicijalizacija. Svakom vozilo
mogu da se dodele do četiri
elektronska ključa.
Olakšani pristup (ULAZ bez ključa)
Omogućuje zaključavanje/otključavanje
bez potrebe delovanja na elektronski
ključ ako se nalazite u pristupnoj zoni 1
sl. 16.
14T26787
15T26788
16T36509
16
UPOZNAVANJE SA VOZILOM
Page 19 of 236

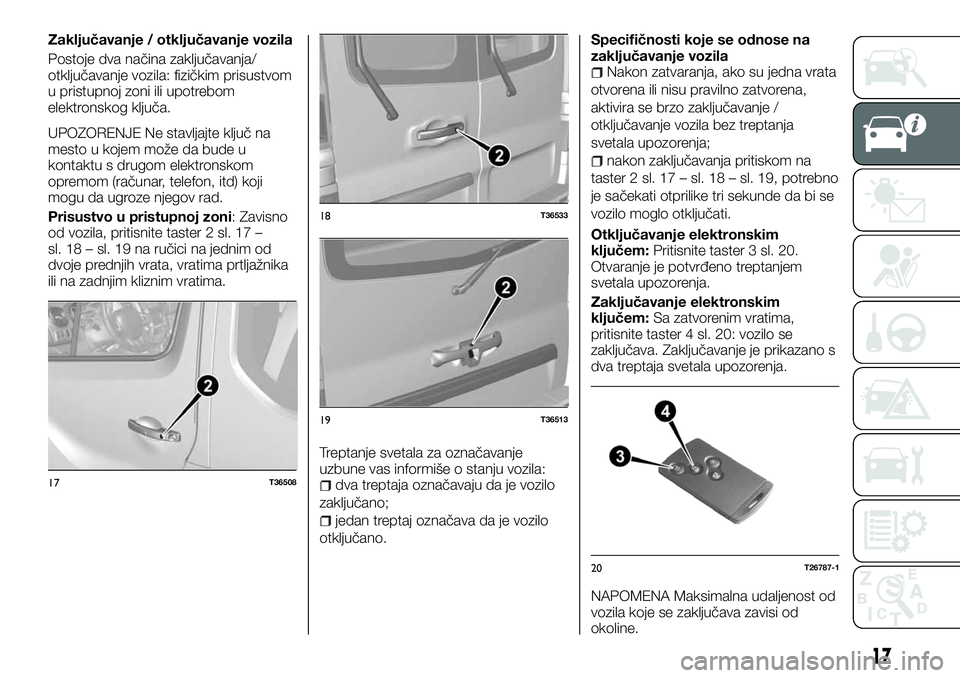

Zaključavanje / otključavanje vozila
Postoje dva načina zaključavanja/
otključavanje vozila: fizičkim prisustvom
u pristupnoj zoni ili upotrebom
elektronskog ključa.
UPOZORENJE Ne stavljajte ključ na
mesto u kojem može da bude u
kontaktu s drugom elektronskom
opremom (računar, telefon, itd) koji
mogu da ugroze njegov rad.
Prisustvo u pristupnoj zoni: Zavisno
od vozila, pritisnite taster 2 sl. 17 –
sl. 18 – sl. 19 na ručici na jednim od
dvoje prednjih vrata, vratima prtljažnika
ili na zadnjim kliznim vratima.
Treptanje svetala za označavanje
uzbune vas informiše o stanju vozila:
dva treptaja označavaju da je vozilo
zaključano;
jedan treptaj označava da je vozilo
otključano.Specifičnosti koje se odnose na
zaključavanje vozila
Nakon zatvaranja, ako su jedna vrata
otvorena ili nisu pravilno zatvorena,
aktivira se brzo zaključavanje /
otključavanje vozila bez treptanja
svetala upozorenja;
nakon zaključavanja pritiskom na
taster 2 sl. 17 – sl. 18 – sl. 19, potrebno
je sačekati otprilike tri sekunde da bi se
vozilo moglo otključati.
Otključavanje elektronskim
ključem:Pritisnite taster 3 sl. 20.
Otvaranje je potvrđeno treptanjem
svetala upozorenja.
Zaključavanje elektronskim
ključem:Sa zatvorenim vratima,
pritisnite taster 4 sl. 20: vozilo se
zaključava. Zaključavanje je prikazano s
dva treptaja svetala upozorenja.
NAPOMENA Maksimalna udaljenost od
vozila koje se zaključava zavisi od
okoline.
17T36508
18T36533
19T36513
20T26787-1
17
Page 20 of 236

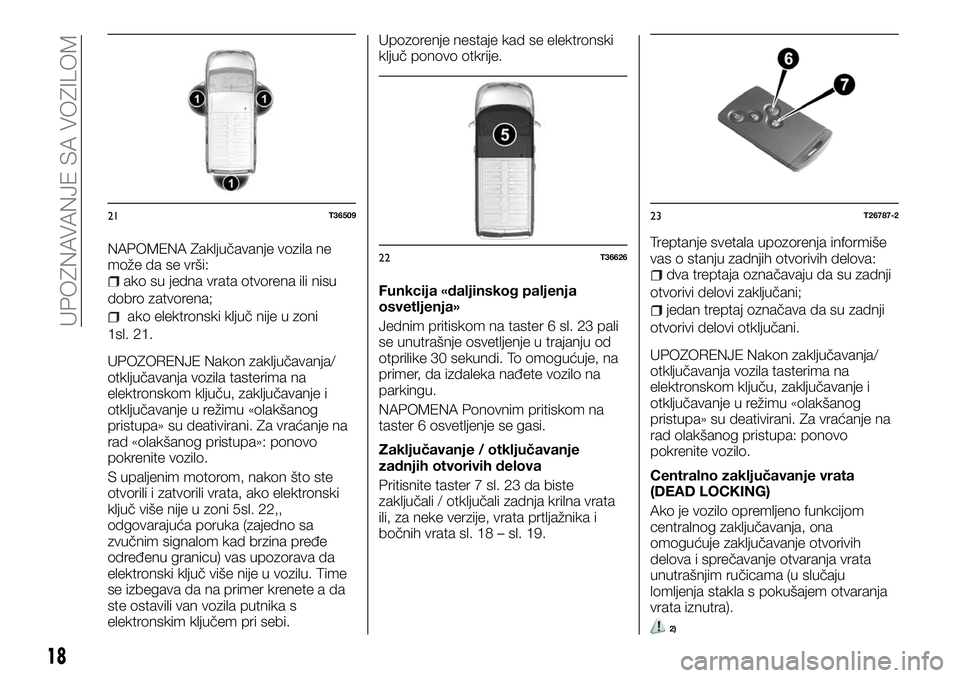

NAPOMENA Zaključavanje vozila ne
može da se vrši:
ako su jedna vrata otvorena ili nisu
dobro zatvorena;
ako elektronski ključ nije u zoni
1sl. 21.
UPOZORENJE Nakon zaključavanja/
otključavanja vozila tasterima na
elektronskom ključu, zaključavanje i
otključavanje u režimu «olakšanog
pristupa» su deativirani. Za vraćanje na
rad «olakšanog pristupa»: ponovo
pokrenite vozilo.
S upaljenim motorom, nakon što ste
otvorili i zatvorili vrata, ako elektronski
ključ više nije u zoni 5sl. 22,,
odgovarajuća poruka (zajedno sa
zvučnim signalom kad brzina pređe
određenu granicu) vas upozorava da
elektronski ključ više nije u vozilu. Time
se izbegava da na primer krenete a da
ste ostavili van vozila putnika s
elektronskim ključem pri sebi.Upozorenje nestaje kad se elektronski
ključ ponovo otkrije.
Funkcija «daljinskog paljenja
osvetljenja»
Jednim pritiskom na taster 6 sl. 23 pali
se unutrašnje osvetljenje u trajanju od
otprilike 30 sekundi. To omogućuje, na
primer, da izdaleka nađete vozilo na
parkingu.
NAPOMENA Ponovnim pritiskom na
taster 6 osvetljenje se gasi.
Zaključavanje / otključavanje
zadnjih otvorivih delova
Pritisnite taster 7 sl. 23 da biste
zaključali / otključali zadnja krilna vrata
ili, za neke verzije, vrata prtljažnika i
bočnih vrata sl. 18 – sl. 19.Treptanje svetala upozorenja informiše
vas o stanju zadnjih otvorivih delova:
dva treptaja označavaju da su zadnji
otvorivi delovi zaključani;
jedan treptaj označava da su zadnji
otvorivi delovi otključani.
UPOZORENJE Nakon zaključavanja/
otključavanja vozila tasterima na
elektronskom ključu, zaključavanje i
otključavanje u režimu «olakšanog
pristupa» su deativirani. Za vraćanje na
rad olakšanog pristupa: ponovo
pokrenite vozilo.
Centralno zaključavanje vrata
(DEAD LOCKING)
Ako je vozilo opremljeno funkcijom
centralnog zaključavanja, ona
omogućuje zaključavanje otvorivih
delova i sprečavanje otvaranja vrata
unutrašnjim ručicama (u slučaju
lomljenja stakla s pokušajem otvaranja
vrata iznutra).
2)
21T36509
22T36626
23T26787-2
18
UPOZNAVANJE SA VOZILOM
