165)Vršite zamenu sijalice isključivo sa
isključenim motorom. Proverite,osim toga,
da li je motor hladan kako biste izbegli
opasnost od opekotina
166)Sijalice su pod pritiskom i mogu da
puknu u momentu zamene. Opasnost od
povreda.ZAMENA SPOLJNE
SIJALICE
167) 168) 169) 170) 171)
30)

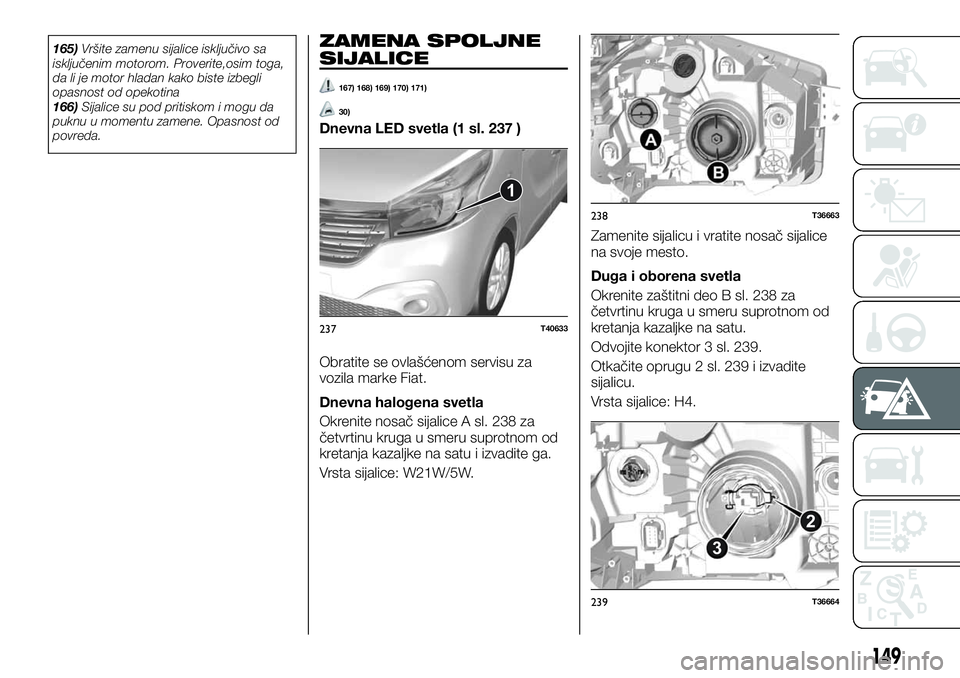

Dnevna LED svetla (1 sl. 237 )
Obratite se ovlašćenom servisu za
vozila marke Fiat.
Dnevna halogena svetla
Okrenite nosač sijalice A sl. 238 za
četvrtinu kruga u smeru suprotnom od
kretanja kazaljke na satu i izvadite ga.
Vrsta sijalice: W21W/5W.Zamenite sijalicu i vratite nosač sijalice
na svoje mesto.
Duga i oborena svetla
Okrenite zaštitni deo B sl. 238 za
četvrtinu kruga u smeru suprotnom od
kretanja kazaljke na satu.
Odvojite konektor 3 sl. 239.
Otkačite oprugu 2 sl. 239 i izvadite
sijalicu.
Vrsta sijalice: H4.
1
237T40633
238T36663
2
3
239T36664
149

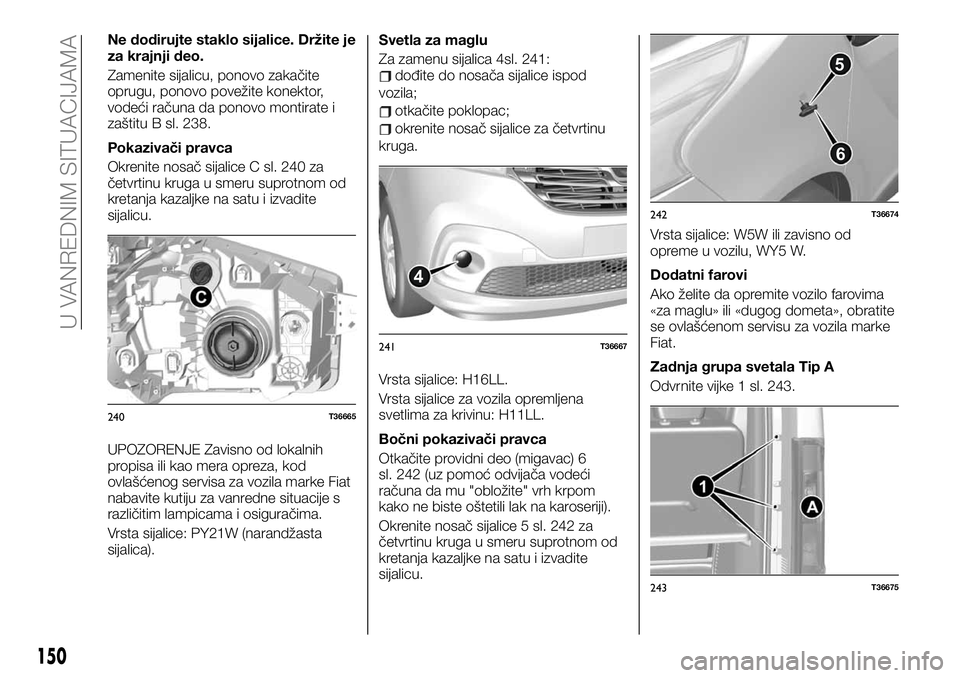

Ne dodirujte staklo sijalice. Držite je
za krajnji deo.
Zamenite sijalicu, ponovo zakačite
oprugu, ponovo povežite konektor,
vodeći računa da ponovo montirate i
zaštitu B sl. 238.
Pokazivači pravca
Okrenite nosač sijalice C sl. 240 za
četvrtinu kruga u smeru suprotnom od
kretanja kazaljke na satu i izvadite
sijalicu.
UPOZORENJE Zavisno od lokalnih
propisa ili kao mera opreza, kod
ovlašćenog servisa za vozila marke Fiat
nabavite kutiju za vanredne situacije s
različitim lampicama i osiguračima.
Vrsta sijalice: PY21W (narandžasta
sijalica).Svetla za maglu
Za zamenu sijalica 4sl. 241:
dođite do nosača sijalice ispod
vozila;
otkačite poklopac;
okrenite nosač sijalice za četvrtinu
kruga.
Vrsta sijalice: H16LL.
Vrsta sijalice za vozila opremljena
svetlima za krivinu: H11LL.
Bočni pokazivači pravca
Otkačite providni deo (migavac) 6
sl. 242 (uz pomoć odvijača vodeći
računa da mu "obložite" vrh krpom
kako ne biste oštetili lak na karoseriji).
Okrenite nosač sijalice 5 sl. 242 za
četvrtinu kruga u smeru suprotnom od
kretanja kazaljke na satu i izvadite
sijalicu.Vrsta sijalice: W5W ili zavisno od
opreme u vozilu, WY5 W.
Dodatni farovi
Ako želite da opremite vozilo farovima
«za maglu» ili «dugog dometa», obratite
se ovlašćenom servisu za vozila marke
Fiat.
Zadnja grupa svetala Tip A
Odvrnite vijke 1 sl. 243.
240T36665
4
241T36667
5
6
242T36674
243T36675
150
U VANREDNIM SITUACIJAMA

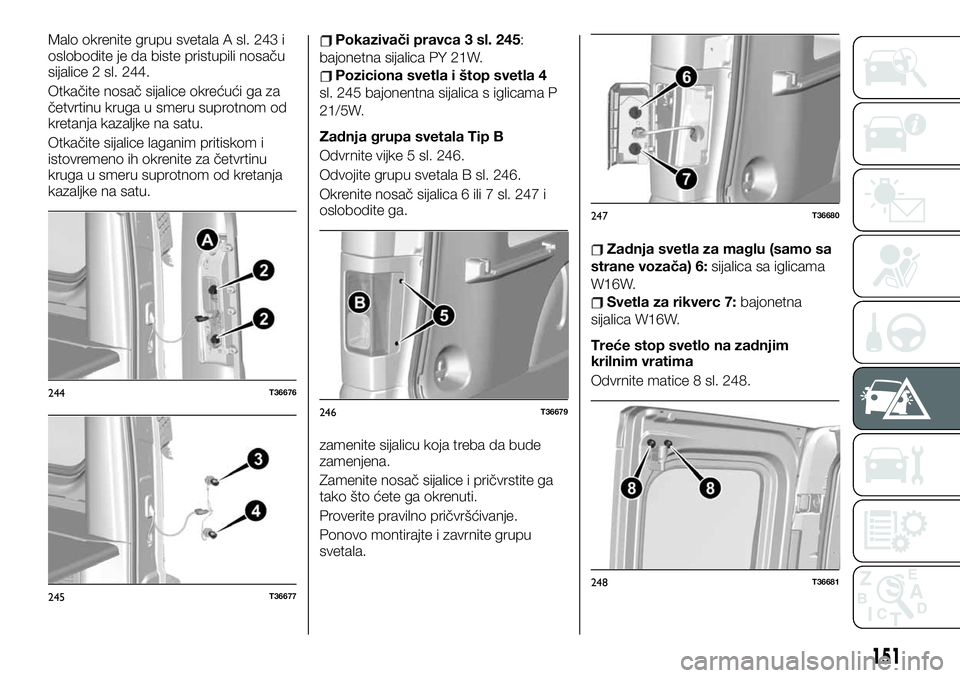

Malo okrenite grupu svetala A sl. 243 i
oslobodite je da biste pristupili nosaču
sijalice 2 sl. 244.
Otkačite nosač sijalice okrećući ga za
četvrtinu kruga u smeru suprotnom od
kretanja kazaljke na satu.
Otkačite sijalice laganim pritiskom i
istovremeno ih okrenite za četvrtinu
kruga u smeru suprotnom od kretanja
kazaljke na satu.Pokazivači pravca 3 sl. 245:
bajonetna sijalica PY 21W.
Poziciona svetla i štop svetla 4
sl. 245 bajonentna sijalica s iglicama P
21/5W.
Zadnja grupa svetala Tip B
Odvrnite vijke 5 sl. 246.
Odvojite grupu svetala B sl. 246.
Okrenite nosač sijalica 6 ili 7 sl. 247 i
oslobodite ga.
zamenite sijalicu koja treba da bude
zamenjena.
Zamenite nosač sijalice i pričvrstite ga
tako što ćete ga okrenuti.
Proverite pravilno pričvršćivanje.
Ponovo montirajte i zavrnite grupu
svetala.
Zadnja svetla za maglu (samo sa
strane vozača) 6:sijalica sa iglicama
W16W.
Svetla za rikverc 7:bajonetna
sijalica W16W.
Treće stop svetlo na zadnjim
krilnim vratima
Odvrnite matice 8 sl. 248.
244T36676
245T36677
246T36679
247T36680
248T36681
151

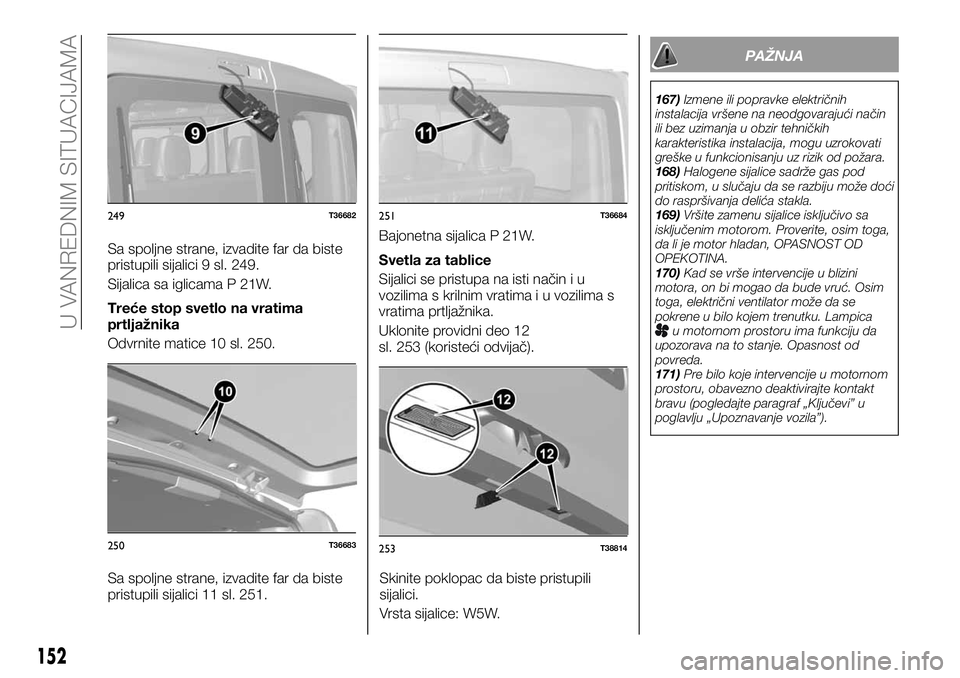

Sa spoljne strane, izvadite far da biste
pristupili sijalici 9 sl. 249.
Sijalica sa iglicama P 21W.
Treće stop svetlo na vratima
prtljažnika
Odvrnite matice 10 sl. 250.
Sa spoljne strane, izvadite far da biste
pristupili sijalici 11 sl. 251.Bajonetna sijalica P 21W.
Svetla za tablice
Sijalici se pristupa na isti način i u
vozilima s krilnim vratima i u vozilima s
vratima prtljažnika.
Uklonite providni deo 12
sl. 253 (koristeći odvijač).
Skinite poklopac da biste pristupili
sijalici.
Vrsta sijalice: W5W.
PAŽNJA
167)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
168)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
169)Vršite zamenu sijalice isključivo sa
isključenim motorom. Proverite, osim toga,
da li je motor hladan, OPASNOST OD
OPEKOTINA.
170)Kad se vrše intervencije u blizini
motora, on bi mogao da bude vruć. Osim
toga, električni ventilator može da se
pokrene u bilo kojem trenutku. Lampica
u motornom prostoru ima funkciju da
upozorava na to stanje. Opasnost od
povreda.
171)Pre bilo koje intervencije u motornom
prostoru, obavezno deaktivirajte kontakt
bravu (pogledajte paragraf „Ključevi” u
poglavlju „Upoznavanje vozila”).
249T36682
250T36683
251T36684
253T38814
152
U VANREDNIM SITUACIJAMA

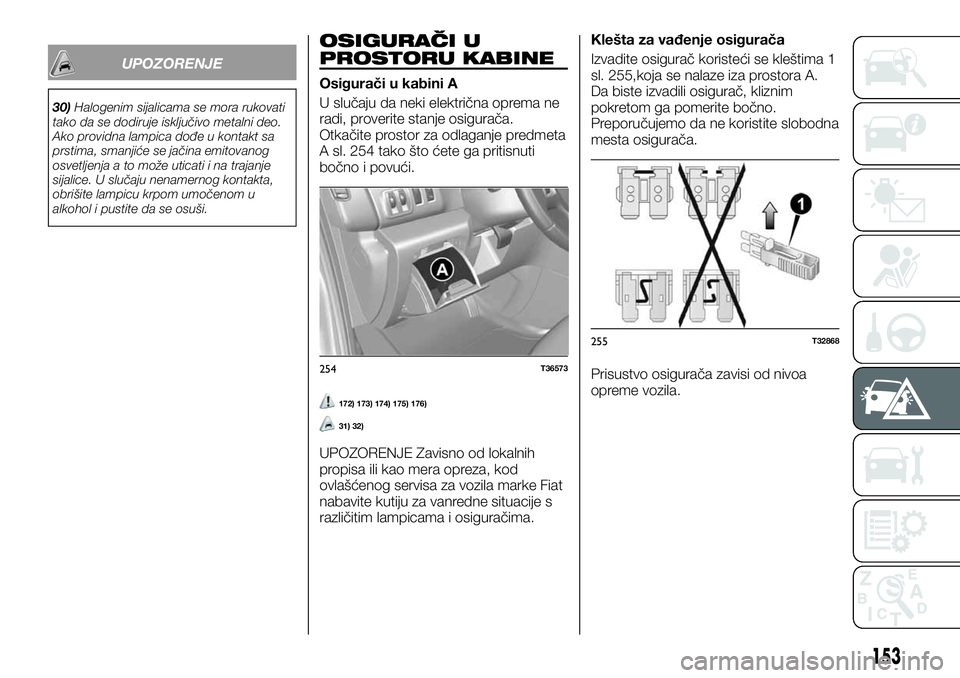

UPOZORENJE
30)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni deo.
Ako providna lampica dođe u kontakt sa
prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
OSIGURAČI U
PROSTORU KABINE
Osigurači u kabini A
U slučaju da neki električna oprema ne
radi, proverite stanje osigurača.
Otkačite prostor za odlaganje predmeta
A sl. 254 tako što ćete ga pritisnuti
bočno i povući.
172) 173) 174) 175) 176)
31) 32)
UPOZORENJE Zavisno od lokalnih
propisa ili kao mera opreza, kod
ovlašćenog servisa za vozila marke Fiat
nabavite kutiju za vanredne situacije s
različitim lampicama i osiguračima.Klešta za vađenje osigurača
Izvadite osigurač koristeći se kleštima 1
sl. 255,koja se nalaze iza prostora A.
Da biste izvadili osigurač, kliznim
pokretom ga pomerite bočno.
Preporučujemo da ne koristite slobodna
mesta osigurača.
Prisustvo osigurača zavisi od nivoa
opreme vozila.
254T36573
255T32868
153

256T40393
154

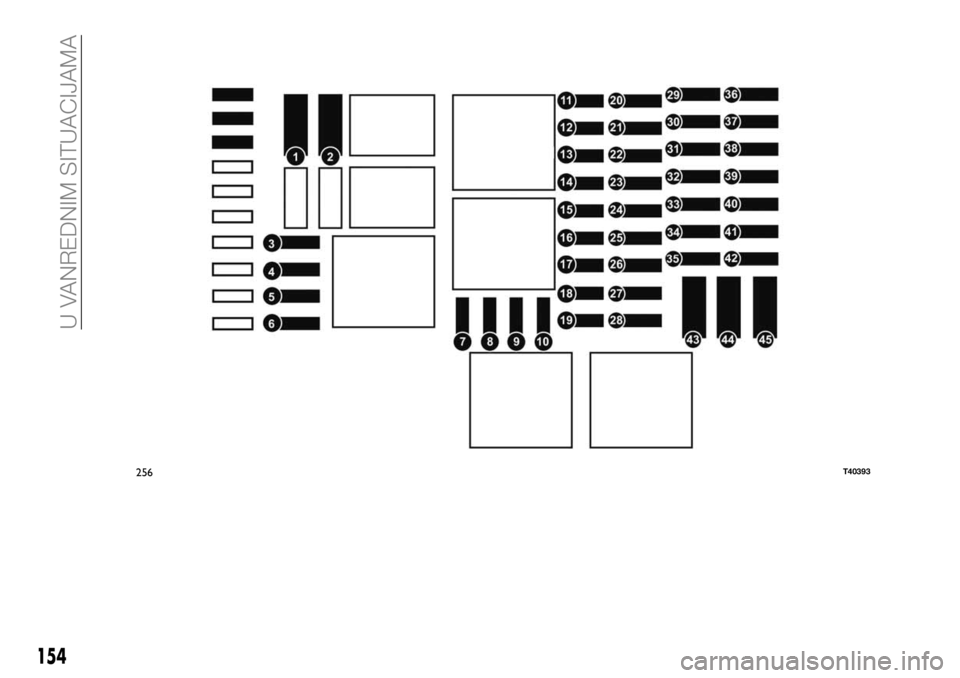

U VANREDNIM SITUACIJAMA

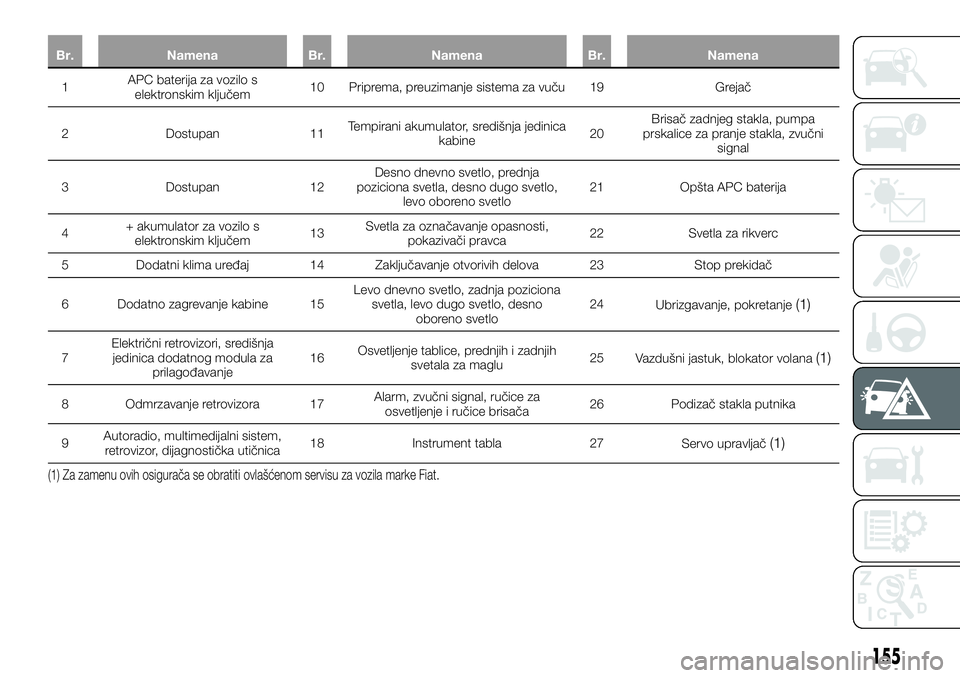

Br. Namena Br. Namena Br. Namena
1APC baterija za vozilo s
elektronskim ključem10 Priprema, preuzimanje sistema za vuču 19 Grejač
2 Dostupan 11Tempirani akumulator, središnja jedinica
kabine20Brisač zadnjeg stakla, pumpa
prskalice za pranje stakla, zvučni
signal
3 Dostupan 12Desno dnevno svetlo, prednja
poziciona svetla, desno dugo svetlo,
levo oboreno svetlo21 Opšta APC baterija
4+ akumulator za vozilo s
elektronskim ključem13Svetla za označavanje opasnosti,
pokazivači pravca22 Svetla za rikverc
5 Dodatni klima uređaj 14 Zaključavanje otvorivih delova 23 Stop prekidač
6 Dodatno zagrevanje kabine 15Levo dnevno svetlo, zadnja poziciona
svetla, levo dugo svetlo, desno
oboreno svetlo24
Ubrizgavanje, pokretanje
(1)
7Električni retrovizori, središnja
jedinica dodatnog modula za
prilagođavanje16Osvetljenje tablice, prednjih i zadnjih
svetala za maglu25
Vazdušni jastuk, blokator volana(1)
8 Odmrzavanje retrovizora 17Alarm, zvučni signal, ručice za
osvetljenje i ručice brisača26 Podizač stakla putnika
9Autoradio, multimedijalni sistem,
retrovizor, dijagnostička utičnica18 Instrument tabla 27
Servo upravljač
(1)
(1) Za zamenu ovih osigurača se obratiti ovlašćenom servisu za vozila marke Fiat.
155

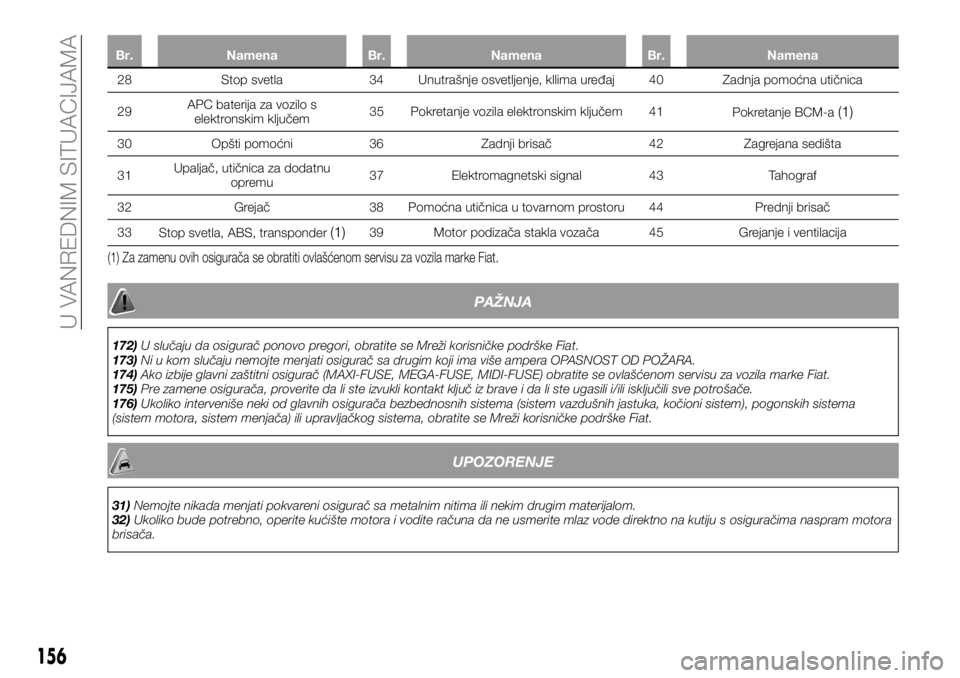

Br. Namena Br. Namena Br. Namena
28 Stop svetla 34 Unutrašnje osvetljenje, kllima uređaj 40 Zadnja pomoćna utičnica
29APC baterija za vozilo s
elektronskim ključem35 Pokretanje vozila elektronskim ključem 41
Pokretanje BCM-a
(1)
30 Opšti pomoćni 36 Zadnji brisač 42 Zagrejana sedišta
31Upaljač, utičnica za dodatnu
opremu37 Elektromagnetski signal 43 Tahograf
32 Grejač 38 Pomoćna utičnica u tovarnom prostoru 44 Prednji brisač
33
Stop svetla, ABS, transponder
(1)39 Motor podizača stakla vozača 45 Grejanje i ventilacija
(1) Za zamenu ovih osigurača se obratiti ovlašćenom servisu za vozila marke Fiat.
PAŽNJA
172)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
173)Ni u kom slučaju nemojte menjati osigurač sa drugim koji ima više ampera OPASNOST OD POŽARA.
174)Ako izbije glavni zaštitni osigurač (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) obratite se ovlašćenom servisu za vozila marke Fiat.
175)Pre zamene osigurača, proverite da li ste izvukli kontakt ključ iz brave i da li ste ugasili i/ili isključili sve potrošače.
176)Ukoliko interveniše neki od glavnih osigurača bezbednosnih sistema (sistem vazdušnih jastuka, kočioni sistem), pogonskih sistema
(sistem motora, sistem menjača) ili upravljačkog sistema, obratite se Mreži korisničke podrške Fiat.
UPOZORENJE
31)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
32)Ukoliko bude potrebno, operite kućište motora i vodite računa da ne usmerite mlaz vode direktno na kutiju s osiguračima naspram motora
brisača.
156
U VANREDNIM SITUACIJAMA

U SLUČAJU
PROBUŠENOG
PNEUMATIKA
Zavisno od vozila, potrebno je imati
komplet za naduvavanje pneumatika ili
rezervni točak (pogledajte sledeće
strane).
177)
PAŽNJA
177)U slučaju zaustavljanja sa strane puta,
treba da obavestite ostale vozače
automobila o prisustvu vašeg vozila tako
što ćete postaviti sigurnosni trougao ili
druge elemente predviđene važećim
propisima zemlje u kojoj se nalazite.

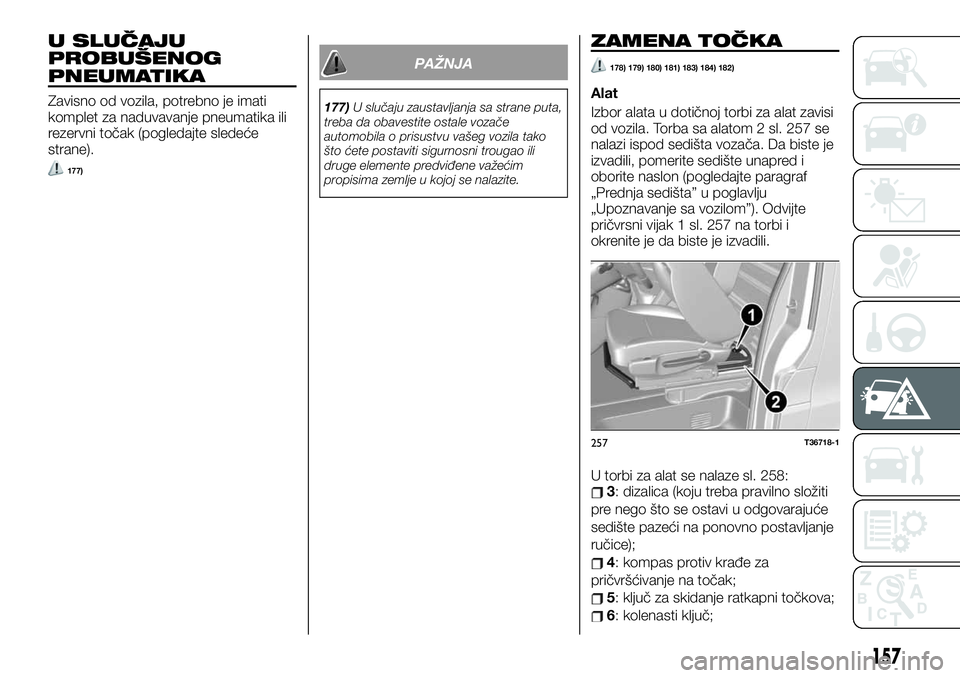

ZAMENA TOČKA
178) 179) 180) 181) 183) 184) 182)
Alat
Izbor alata u dotičnoj torbi za alat zavisi
od vozila. Torba sa alatom 2 sl. 257 se
nalazi ispod sedišta vozača. Da biste je
izvadili, pomerite sedište unapred i
oborite naslon (pogledajte paragraf
„Prednja sedišta” u poglavlju
„Upoznavanje sa vozilom”). Odvijte
pričvrsni vijak 1 sl. 257 na torbi i
okrenite je da biste je izvadili.
U torbi za alat se nalaze sl. 258:
3: dizalica (koju treba pravilno složiti
pre nego što se ostavi u odgovarajuće
sedište pazeći na ponovno postavljanje
ručice);
4: kompas protiv krađe za
pričvršćivanje na točak;
5: ključ za skidanje ratkapni točkova;
6: kolenasti ključ;
257T36718-1
157

7: ključ za odvrtanje ili ponovno
zavrtanje točka i sedišta rezervnog
točka;
8:prsten za vuču (pogledajte
paragraf „Vuča vozila” u ovom
poglavlju).

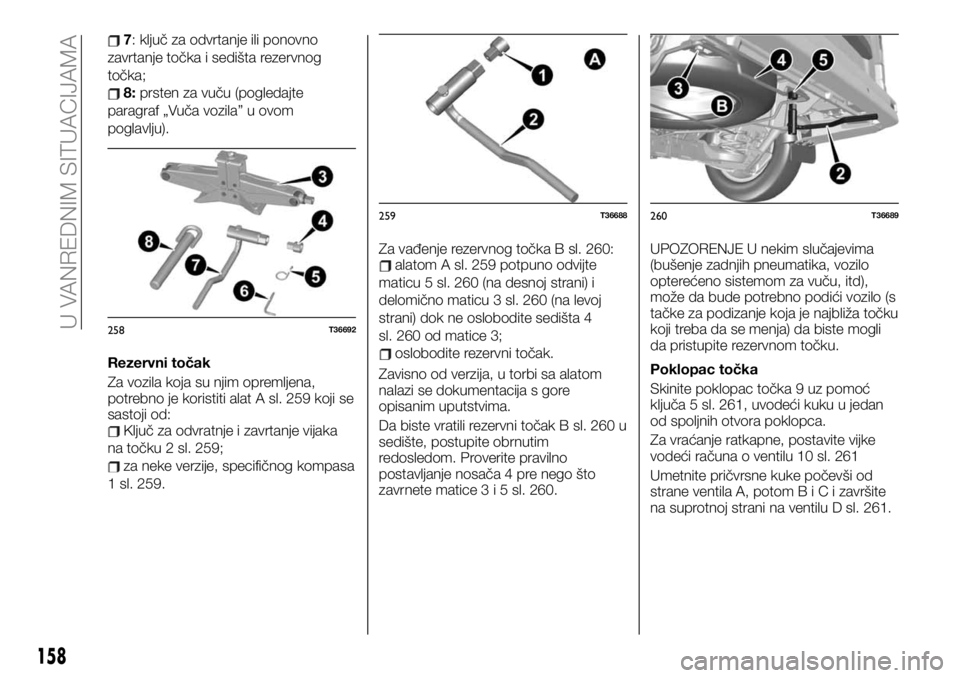

Rezervni točak
Za vozila koja su njim opremljena,
potrebno je koristiti alat A sl. 259 koji se
sastoji od:
Ključ za odvratnje i zavrtanje vijaka
na točku 2 sl. 259;
za neke verzije, specifičnog kompasa
1 sl. 259.Za vađenje rezervnog točka B sl. 260:
alatom A sl. 259 potpuno odvijte
maticu 5 sl. 260 (na desnoj strani) i
delomično maticu 3 sl. 260 (na levoj
strani) dok ne oslobodite sedišta 4
sl. 260 od matice 3;
oslobodite rezervni točak.
Zavisno od verzija, u torbi sa alatom
nalazi se dokumentacija s gore
opisanim uputstvima.
Da biste vratili rezervni točak B sl. 260 u
sedište, postupite obrnutim
redosledom. Proverite pravilno
postavljanje nosača 4 pre nego što
zavrnete matice3i5sl.260.UPOZORENJE U nekim slučajevima
(bušenje zadnjih pneumatika, vozilo
opterećeno sistemom za vuču, itd),
može da bude potrebno podići vozilo (s
tačke za podizanje koja je najbliža točku
koji treba da se menja) da biste mogli
da pristupite rezervnom točku.
Poklopac točka
Skinite poklopac točka 9 uz pomoć
ključa 5 sl. 261, uvodeći kuku u jedan
od spoljnih otvora poklopca.
Za vraćanje ratkapne, postavite vijke
vodeći računa o ventilu 10 sl. 261
Umetnite pričvrsne kuke počevši od
strane ventila A, potomBiCizavršite
na suprotnoj strani na ventilu D sl. 261.
258T36692
259T36688260T36689
158
U VANREDNIM SITUACIJAMA
