TPMS FIAT TALENTO 2019 Käyttö- ja huolto-ohjekirja (in in Finnish)

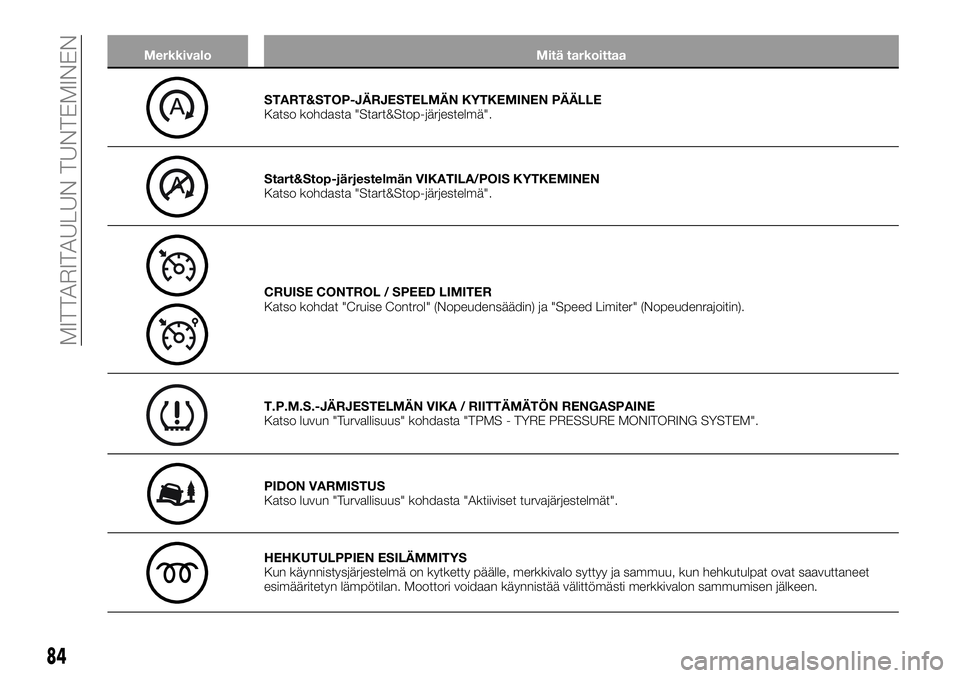

Merkkivalo Mitä tarkoittaa
START&STOP-JÄRJESTELMÄN KYTKEMINEN PÄÄLLE
Katso kohdasta "Start&Stop-järjestelmä".
Start&Stop-järjestelmän VIKATILA/POIS KYTKEMINEN
Katso kohdasta "Start&Stop-järjestelmä".
CRUISE CONTROL / SPEED LIMITER
Katso kohdat "Cruise Control" (Nopeudensäädin) ja "Speed Limiter" (Nopeudenrajoitin).
T.P.M.S.-JÄRJESTELMÄN VIKA / RIITTÄMÄTÖN RENGASPAINE
Katso luvun "Turvallisuus" kohdasta "TPMS - TYRE PRESSURE MONITORING SYSTEM".
PIDON VARMISTUS
Katso luvun "Turvallisuus" kohdasta "Aktiiviset turvajärjestelmät".
HEHKUTULPPIEN ESILÄMMITYS
Kun käynnistysjärjestelmä on kytketty päälle, merkkivalo syttyy ja sammuu, kun hehkutulpat ovat saavuttaneet
esimääritetyn lämpötilan. Moottori voidaan käynnistää välittömästi merkkivalon sammumisen jälkeen.
84
MITTARITAULUN TUNTEMINEN

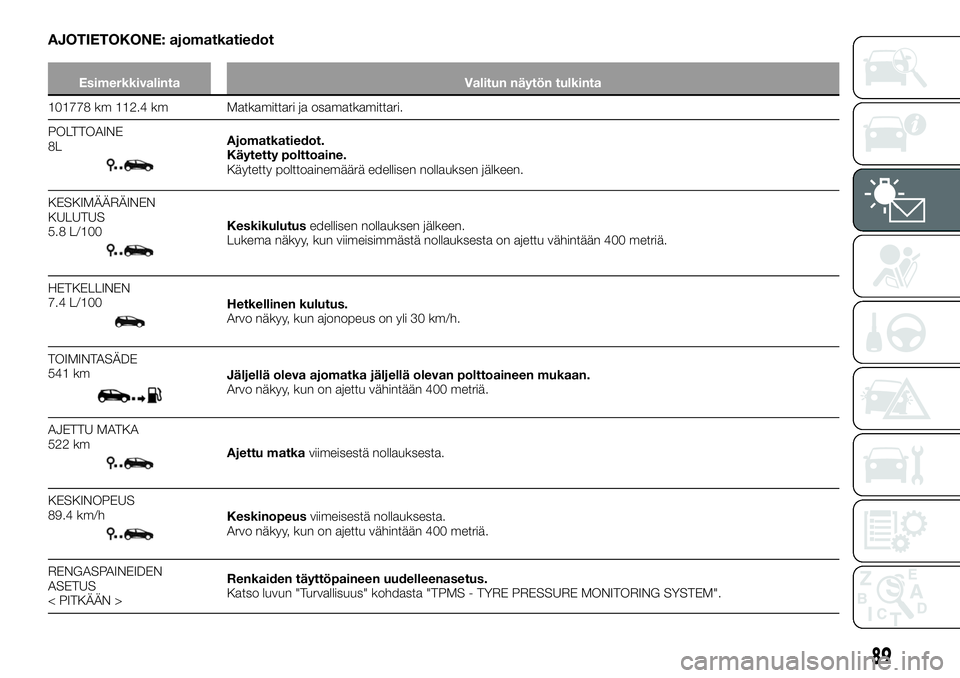

AJOTIETOKONE: ajomatkatiedot
Esimerkkivalinta Valitun näytön tulkinta
101778 km 112.4 km Matkamittari ja osamatkamittari.
POLTTOAINE
8L
Ajomatkatiedot.
Käytetty polttoaine.
Käytetty polttoainemäärä edellisen nollauksen jälkeen.
KESKIMÄÄRÄINEN
KULUTUS
5.8 L/100
Keskikulutusedellisen nollauksen jälkeen.
Lukema näkyy, kun viimeisimmästä nollauksesta on ajettu vähintään 400 metriä.
HETKELLINEN
7.4 L/100
Hetkellinen kulutus.
Arvo näkyy, kun ajonopeus on yli 30 km/h.
TOIMINTASÄDE
541 km
Jäljellä oleva ajomatka jäljellä olevan polttoaineen mukaan.
Arvo näkyy, kun on ajettu vähintään 400 metriä.
AJETTU MATKA
522 km
Ajettu matkaviimeisestä nollauksesta.
KESKINOPEUS
89.4 km/h
Keskinopeusviimeisestä nollauksesta.
Arvo näkyy, kun on ajettu vähintään 400 metriä.
RENGASPAINEIDEN
ASETUS
< PITKÄÄN >Renkaiden täyttöpaineen uudelleenasetus.
Katso luvun "Turvallisuus" kohdasta "TPMS - TYRE PRESSURE MONITORING SYSTEM".
89

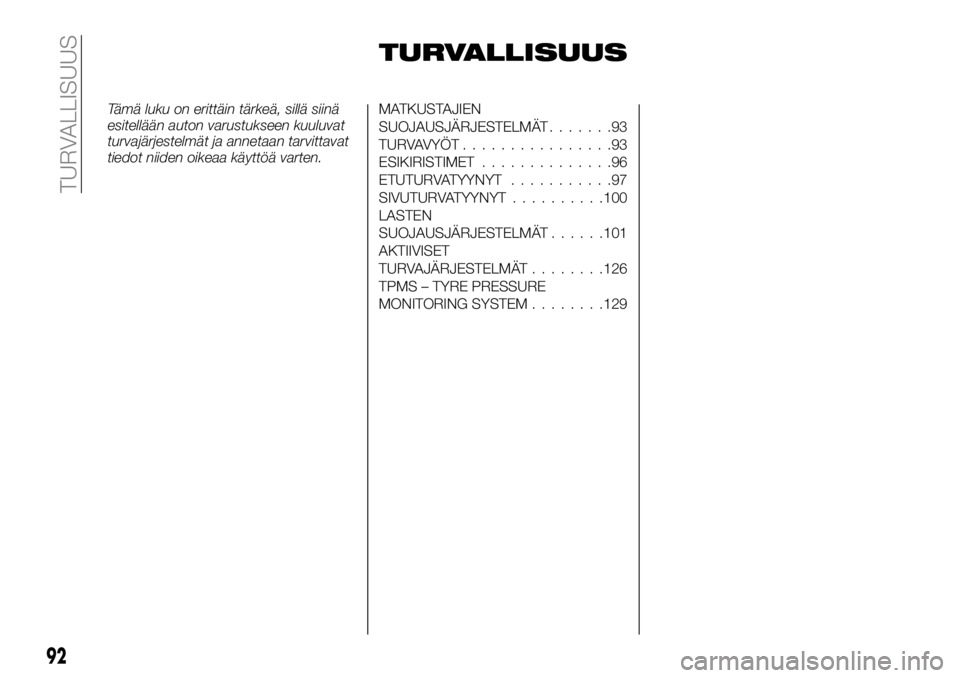

TURVALLISUUS
Tämä luku on erittäin tärkeä, sillä siinä
esitellään auton varustukseen kuuluvat
turvajärjestelmät ja annetaan tarvittavat
tiedot niiden oikeaa käyttöä varten.MATKUSTAJIEN
SUOJAUSJÄRJESTELMÄT.......93
TURVAVYÖT................93
ESIKIRISTIMET..............96
ETUTURVATYYNYT...........97
SIVUTURVATYYNYT..........100
LASTEN
SUOJAUSJÄRJESTELMÄT......101
AKTIIVISET
TURVAJÄRJESTELMÄT........126
TPMS – TYRE PRESSURE
MONITORING SYSTEM........129
92
TURVALLISUUS

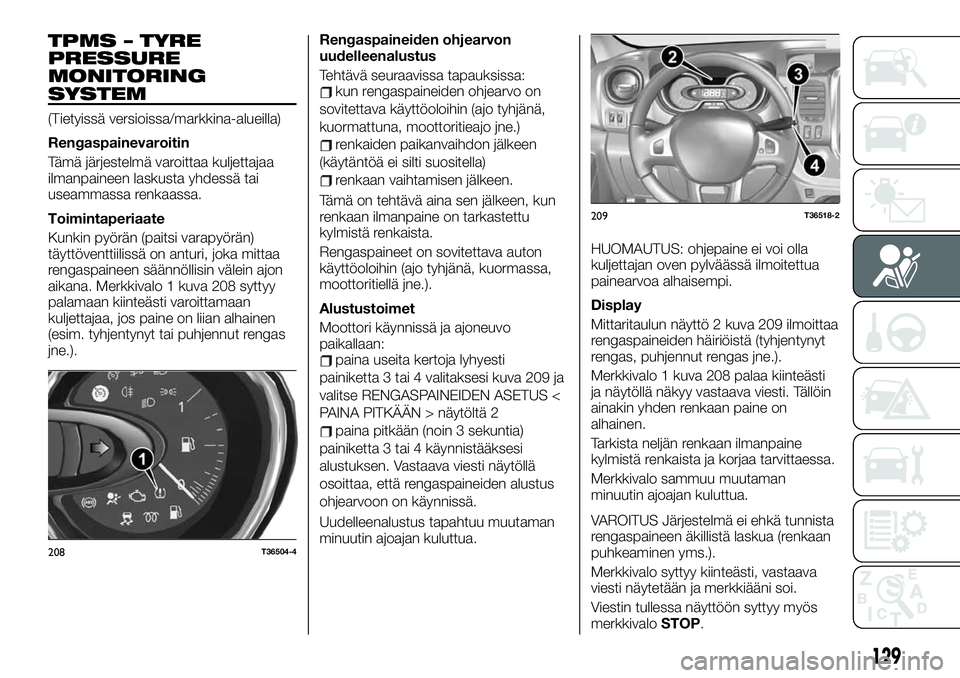

TPMS – TYRE
PRESSURE
MONITORING
SYSTEM
(Tietyissä versioissa/markkina-alueilla)
Rengaspainevaroitin
Tämä järjestelmä varoittaa kuljettajaa
ilmanpaineen laskusta yhdessä tai
useammassa renkaassa.
Toimintaperiaate
Kunkin pyörän (paitsi varapyörän)
täyttöventtiilissä on anturi, joka mittaa
rengaspaineen säännöllisin välein ajon
aikana. Merkkivalo 1 kuva 208 syttyy
palamaan kiinteästi varoittamaan
kuljettajaa, jos paine on liian alhainen
(esim. tyhjentynyt tai puhjennut rengas
jne.).Rengaspaineiden ohjearvon
uudelleenalustus
Tehtävä seuraavissa tapauksissa:
kun rengaspaineiden ohjearvo on
sovitettava käyttöoloihin (ajo tyhjänä,
kuormattuna, moottoritieajo jne.)
renkaiden paikanvaihdon jälkeen
(käytäntöä ei silti suositella)
renkaan vaihtamisen jälkeen.
Tämä on tehtävä aina sen jälkeen, kun
renkaan ilmanpaine on tarkastettu
kylmistä renkaista.
Rengaspaineet on sovitettava auton
käyttöoloihin (ajo tyhjänä, kuormassa,
moottoritiellä jne.).
Alustustoimet
Moottori käynnissä ja ajoneuvo
paikallaan:
paina useita kertoja lyhyesti
painiketta 3 tai 4 valitaksesi kuva 209 ja
valitse RENGASPAINEIDEN ASETUS <
PAINA PITKÄÄN > näytöltä 2
paina pitkään (noin 3 sekuntia)
painiketta 3 tai 4 käynnistääksesi
alustuksen. Vastaava viesti näytöllä
osoittaa, että rengaspaineiden alustus
ohjearvoon on käynnissä.
Uudelleenalustus tapahtuu muutaman
minuutin ajoajan kuluttua.HUOMAUTUS: ohjepaine ei voi olla
kuljettajan oven pylväässä ilmoitettua
painearvoa alhaisempi.
Display
Mittaritaulun näyttö 2 kuva 209 ilmoittaa
rengaspaineiden häiriöistä (tyhjentynyt
rengas, puhjennut rengas jne.).
Merkkivalo 1 kuva 208 palaa kiinteästi
ja näytöllä näkyy vastaava viesti. Tällöin
ainakin yhden renkaan paine on
alhainen.
Tarkista neljän renkaan ilmanpaine
kylmistä renkaista ja korjaa tarvittaessa.
Merkkivalo sammuu muutaman
minuutin ajoajan kuluttua.
VAROITUS Järjestelmä ei ehkä tunnista
rengaspaineen äkillistä laskua (renkaan
puhkeaminen yms.).
Merkkivalo syttyy kiinteästi, vastaava
viesti näytetään ja merkkiääni soi.
Viestin tullessa näyttöön syttyy myös
merkkivaloSTOP.
208T36504-4
209T36518-2
129

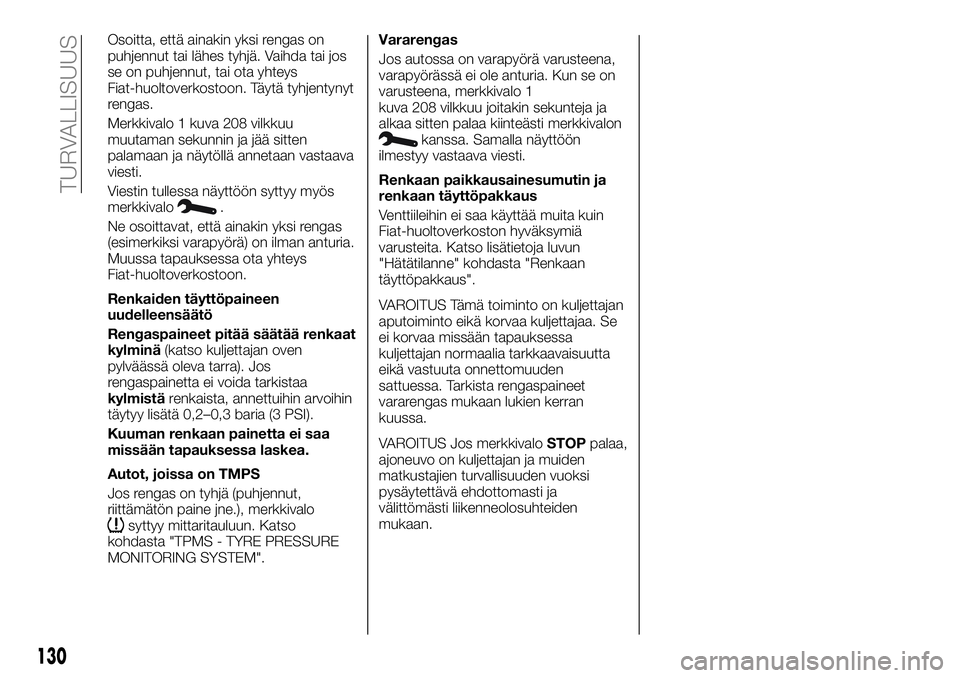

Osoitta, että ainakin yksi rengas on
puhjennut tai lähes tyhjä. Vaihda tai jos
se on puhjennut, tai ota yhteys
Fiat-huoltoverkostoon. Täytä tyhjentynyt
rengas.
Merkkivalo 1 kuva 208 vilkkuu
muutaman sekunnin ja jää sitten
palamaan ja näytöllä annetaan vastaava
viesti.
Viestin tullessa näyttöön syttyy myös
merkkivalo
.
Ne osoittavat, että ainakin yksi rengas
(esimerkiksi varapyörä) on ilman anturia.
Muussa tapauksessa ota yhteys
Fiat-huoltoverkostoon.
Renkaiden täyttöpaineen
uudelleensäätö
Rengaspaineet pitää säätää renkaat
kylminä(katso kuljettajan oven
pylväässä oleva tarra). Jos
rengaspainetta ei voida tarkistaa
kylmistärenkaista, annettuihin arvoihin
täytyy lisätä 0,2–0,3 baria (3 PSI).
Kuuman renkaan painetta ei saa
missään tapauksessa laskea.
Autot, joissa on TMPS
Jos rengas on tyhjä (puhjennut,
riittämätön paine jne.), merkkivalo
syttyy mittaritauluun. Katso
kohdasta "TPMS - TYRE PRESSURE
MONITORING SYSTEM".Vararengas
Jos autossa on varapyörä varusteena,
varapyörässä ei ole anturia. Kun se on
varusteena, merkkivalo 1
kuva 208 vilkkuu joitakin sekunteja ja
alkaa sitten palaa kiinteästi merkkivalon
kanssa. Samalla näyttöön
ilmestyy vastaava viesti.
Renkaan paikkausainesumutin ja
renkaan täyttöpakkaus
Venttiileihin ei saa käyttää muita kuin
Fiat-huoltoverkoston hyväksymiä
varusteita. Katso lisätietoja luvun
"Hätätilanne" kohdasta "Renkaan
täyttöpakkaus".
VAROITUS Tämä toiminto on kuljettajan
aputoiminto eikä korvaa kuljettajaa. Se
ei korvaa missään tapauksessa
kuljettajan normaalia tarkkaavaisuutta
eikä vastuuta onnettomuuden
sattuessa. Tarkista rengaspaineet
vararengas mukaan lukien kerran
kuussa.
VAROITUS Jos merkkivaloSTOPpalaa,
ajoneuvo on kuljettajan ja muiden
matkustajien turvallisuuden vuoksi
pysäytettävä ehdottomasti ja
välittömästi liikenneolosuhteiden
mukaan.
130
TURVALLISUUS

VAROITUS

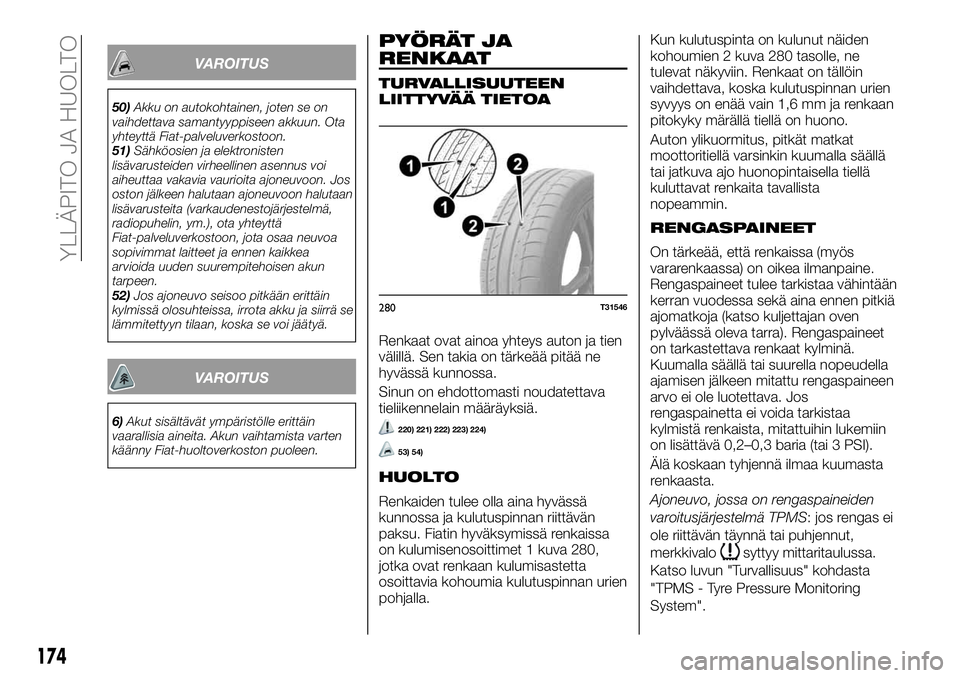

50)Akku on autokohtainen, joten se on
vaihdettava samantyyppiseen akkuun. Ota
yhteyttä Fiat-palveluverkostoon.
51)Sähköosien ja elektronisten
lisävarusteiden virheellinen asennus voi
aiheuttaa vakavia vaurioita ajoneuvoon. Jos
oston jälkeen halutaan ajoneuvoon halutaan
lisävarusteita (varkaudenestojärjestelmä,
radiopuhelin, ym.), ota yhteyttä
Fiat-palveluverkostoon, jota osaa neuvoa
sopivimmat laitteet ja ennen kaikkea
arvioida uuden suurempitehoisen akun
tarpeen.
52)Jos ajoneuvo seisoo pitkään erittäin
kylmissä olosuhteissa, irrota akku ja siirrä se
lämmitettyyn tilaan, koska se voi jäätyä.
VAROITUS
6)Akut sisältävät ympäristölle erittäin
vaarallisia aineita. Akun vaihtamista varten
käänny Fiat-huoltoverkoston puoleen.
PYÖRÄT JA
RENKAAT
TURVALLISUUTEEN
LIITTYVÄÄ TIETOA
Renkaat ovat ainoa yhteys auton ja tien
välillä. Sen takia on tärkeää pitää ne
hyvässä kunnossa.
Sinun on ehdottomasti noudatettava
tieliikennelain määräyksiä.
220) 221) 222) 223) 224)
53) 54)
HUOLTO
Renkaiden tulee olla aina hyvässä
kunnossa ja kulutuspinnan riittävän
paksu. Fiatin hyväksymissä renkaissa
on kulumisenosoittimet 1 kuva 280,
jotka ovat renkaan kulumisastetta
osoittavia kohoumia kulutuspinnan urien
pohjalla.Kun kulutuspinta on kulunut näiden
kohoumien 2 kuva 280 tasolle, ne
tulevat näkyviin. Renkaat on tällöin
vaihdettava, koska kulutuspinnan urien
syvyys on enää vain 1,6 mm ja renkaan
pitokyky märällä tiellä on huono.
Auton ylikuormitus, pitkät matkat
moottoritiellä varsinkin kuumalla säällä
tai jatkuva ajo huonopintaisella tiellä
kuluttavat renkaita tavallista
nopeammin.
RENGASPAINEET
On tärkeää, että renkaissa (myös
vararenkaassa) on oikea ilmanpaine.
Rengaspaineet tulee tarkistaa vähintään
kerran vuodessa sekä aina ennen pitkiä
ajomatkoja (katso kuljettajan oven
pylväässä oleva tarra). Rengaspaineet
on tarkastettava renkaat kylminä.
Kuumalla säällä tai suurella nopeudella
ajamisen jälkeen mitattu rengaspaineen
arvo ei ole luotettava. Jos
rengaspainetta ei voida tarkistaa
kylmistä renkaista, mitattuihin lukemiin
on lisättävä 0,2–0,3 baria (tai 3 PSI).
Älä koskaan tyhjennä ilmaa kuumasta
renkaasta.
Ajoneuvo, jossa on rengaspaineiden
varoitusjärjestelmä TPMS: jos rengas ei
ole riittävän täynnä tai puhjennut,
merkkivalo
syttyy mittaritaulussa.
Katso luvun "Turvallisuus" kohdasta
"TPMS - Tyre Pressure Monitoring
System".
280T31546
174
YLLÄPITO JA HUOLTO

Pysäköiminen...............135
Pysäköintitutka...............56
Pyyhkimet.................176
Pyörät ja renkaat.............174
Päätuki....................27
Radiolähettimet ja
matkapuhelimet.............5
Renkaan täyttöpakkaus........156
Renkaat..................190
Sisäisen lampun vaihtaminen.....143
Sisäiset varusteet.............62
Aurinkosuojat..............62
Sisätilat...................180
Sisävalot...................38
Sivuturvatyynyt..............100
Verhoturvatyyny...........100
Start&Stop-järjestelmä..........32
Sulakekotelo matkustamossa.....150Sulakkeet matkustamossa.......149
Suodattimet................172
Suorituskyky...............215
Suulakkeet.................48
Sähkö-/elektroniikkalaitteiden
asennus..................5
Sähköikkunat................60
Säilytyslokerot...............63
Takaistuimen päätuki..........27
Takakamera.................58
Tasojen tarkistus.............169
Taustapeilit.................34
Tavaroiden säilytystila...........63
TPMS – Tyre Pressure Monitoring
System.................129
Traction Plus...............127
TSA (Trailer Stability Assist)
-avustin.................127Tunnistetiedot...............183
Turvavyöt..................93
Tuuli-/takalasinpyyhkimet........40
Ulkoisen lampun vaihtaminen. . . .145
Ulkovalot..................35
Daytime Running Lights.......35
Kaukovalot...............36
Lähivalot.................35
Seisontavalot..............35
Sumuvalot................36
Suuntavilkut...............37
Takasumuvalo.............36
Valojen suuntauksen säätäminen .37
Vaihteiston käyttö............134
Voimansiirto................188
Yksittäiset takaistuimet.........29
Ympäristön suojelu............74
AAKKOSELLINEN HAKEMISTO
FCA Italy S.p.A. - MOPAR
- Technical Service Operations - ServiceEngineering
Largo Senatore G. Agnelli, 3 - 10040
Volvera - Torino (Italy)
Julkaisu nro 603.91.628FI - 09/2018 - 2 painos
