adblue FIAT TALENTO 2019 Manual de Empleo y Cuidado (in Spanish)

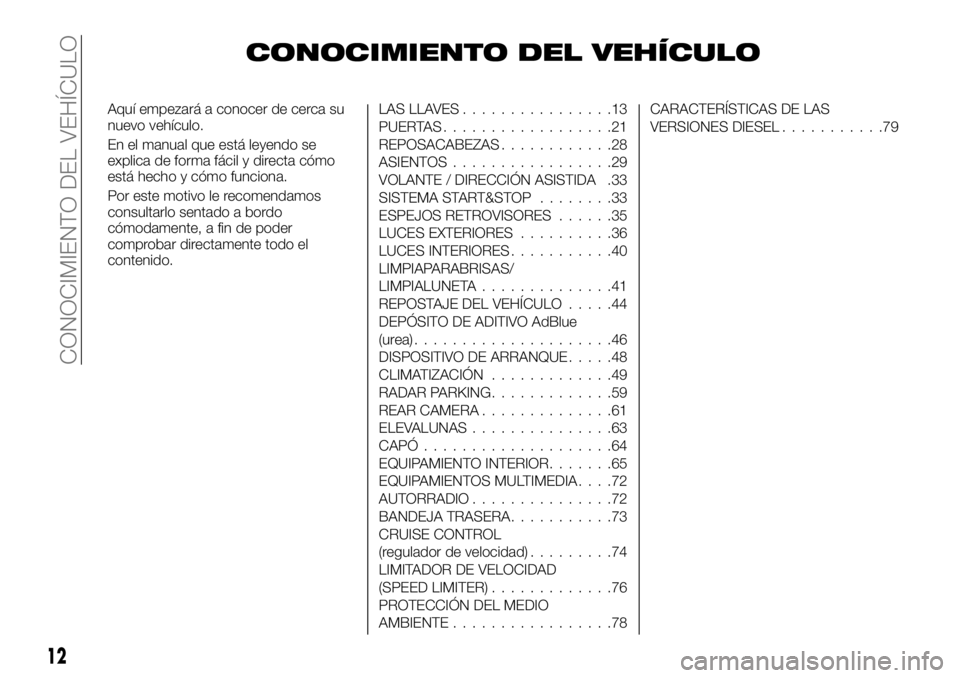

CONOCIMIENTO DEL VEHÍCULO
Aquí empezará a conocer de cerca su
nuevo vehículo.
En el manual que está leyendo se
explica de forma fácil y directa cómo
está hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado a bordo
cómodamente, a fin de poder
comprobar directamente todo el
contenido.LASLLAVES................13
PUERTAS..................21
REPOSACABEZAS............28
ASIENTOS.................29
VOLANTE / DIRECCIÓN ASISTIDA .33
SISTEMA START&STOP........33
ESPEJOS RETROVISORES......35
LUCES EXTERIORES..........36
LUCES INTERIORES...........40
LIMPIAPARABRISAS/
LIMPIALUNETA..............41
REPOSTAJE DEL VEHÍCULO.....44
DEPÓSITO DE ADITIVO AdBlue
(urea).....................46
DISPOSITIVO DE ARRANQUE.....48
CLIMATIZACIÓN.............49
RADAR PARKING.............59
REAR CAMERA..............61
ELEVALUNAS...............63
CAPÓ....................64
EQUIPAMIENTO INTERIOR.......65
EQUIPAMIENTOS MULTIMEDIA....72
AUTORRADIO...............72
BANDEJA TRASERA...........73
CRUISE CONTROL
(regulador de velocidad).........74
LIMITADOR DE VELOCIDAD
(SPEED LIMITER).............76
PROTECCIÓN DEL MEDIO
AMBIENTE.................78CARACTERÍSTICAS DE LAS
VERSIONES DIESEL...........79
12
CONOCIMIENTO DEL VEHÍCULO

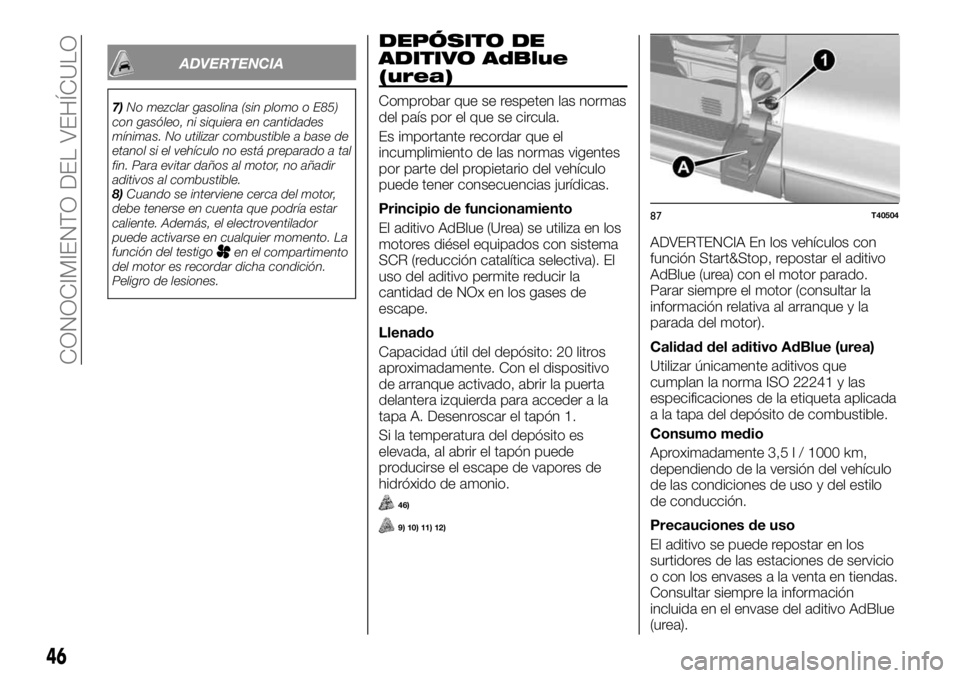

ADVERTENCIA
7)No mezclar gasolina (sin plomo o E85)
con gasóleo, ni siquiera en cantidades
mínimas. No utilizar combustible a base de
etanol si el vehículo no está preparado a tal
fin. Para evitar daños al motor, no añadir
aditivos al combustible.
8)Cuando se interviene cerca del motor,
debe tenerse en cuenta que podría estar
caliente. Además, el electroventilador
puede activarse en cualquier momento. La
función del testigo
en el compartimento
del motor es recordar dicha condición.
Peligro de lesiones.
DEPÓSITO DE
ADITIVO AdBlue
(urea)
Comprobar que se respeten las normas
del país por el que se circula.
Es importante recordar que el
incumplimiento de las normas vigentes
por parte del propietario del vehículo
puede tener consecuencias jurídicas.
Principio de funcionamiento
El aditivo AdBlue (Urea) se utiliza en los
motores diésel equipados con sistema
SCR (reducción catalítica selectiva). El
uso del aditivo permite reducir la
cantidad de NOx en los gases de
escape.
Llenado
Capacidad útil del depósito: 20 litros
aproximadamente. Con el dispositivo
de arranque activado, abrir la puerta
delantera izquierda para acceder a la
tapa A. Desenroscar el tapón 1.
Si la temperatura del depósito es
elevada, al abrir el tapón puede
producirse el escape de vapores de
hidróxido de amonio.
46)
9) 10) 11) 12)
ADVERTENCIA En los vehículos con
función Start&Stop, repostar el aditivo
AdBlue (urea) con el motor parado.
Parar siempre el motor (consultar la
información relativa al arranque y la
parada del motor).
Calidad del aditivo AdBlue (urea)
Utilizar únicamente aditivos que
cumplan la norma ISO 22241 y las
especificaciones de la etiqueta aplicada
a la tapa del depósito de combustible.
Consumo medio
Aproximadamente 3,5 l / 1000 km,
dependiendo de la versión del vehículo
de las condiciones de uso y del estilo
de conducción.
Precauciones de uso
El aditivo se puede repostar en los
surtidores de las estaciones de servicio
o con los envases a la venta en tiendas.
Consultar siempre la información
incluida en el envase del aditivo AdBlue
(urea).
87T40504
46
CONOCIMIENTO DEL VEHÍCULO

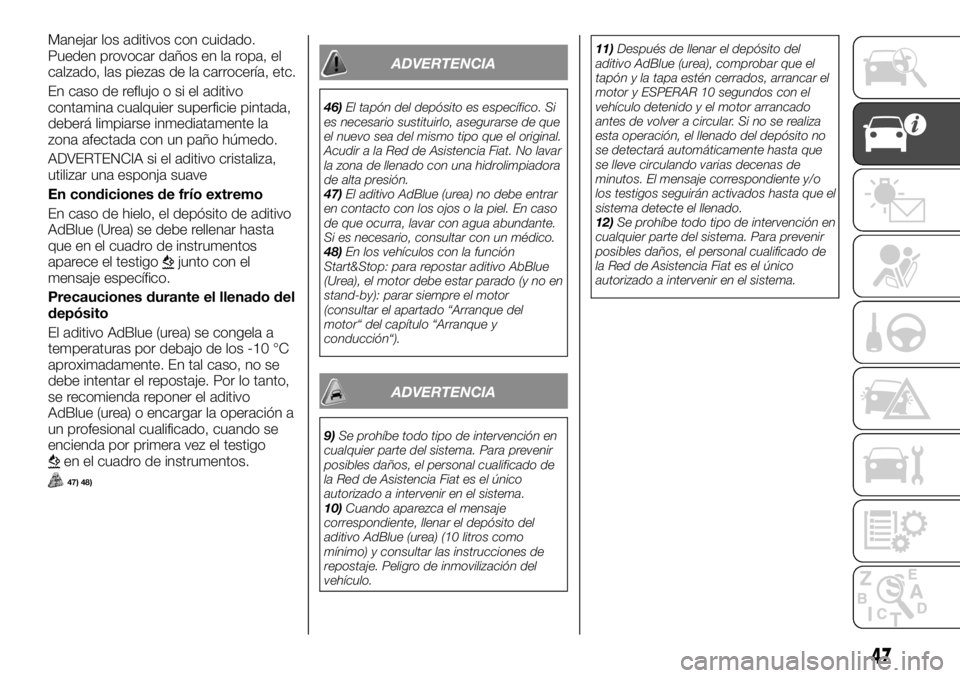

Manejar los aditivos con cuidado.
Pueden provocar daños en la ropa, el
calzado, las piezas de la carrocería, etc.
En caso de reflujo o si el aditivo
contamina cualquier superficie pintada,
deberá limpiarse inmediatamente la
zona afectada con un paño húmedo.
ADVERTENCIA si el aditivo cristaliza,
utilizar una esponja suave
En condiciones de frío extremo
En caso de hielo, el depósito de aditivo
AdBlue (Urea) se debe rellenar hasta
que en el cuadro de instrumentos
aparece el testigo
junto con el
mensaje específico.
Precauciones durante el llenado del
depósito
El aditivo AdBlue (urea) se congela a
temperaturas por debajo de los -10 °C
aproximadamente. En tal caso, no se
debe intentar el repostaje. Por lo tanto,
se recomienda reponer el aditivo
AdBlue (urea) o encargar la operación a
un profesional cualificado, cuando se
encienda por primera vez el testigo
en el cuadro de instrumentos.
47) 48)
ADVERTENCIA
46)El tapón del depósito es específico. Si
es necesario sustituirlo, asegurarse de que
el nuevo sea del mismo tipo que el original.
Acudir a la Red de Asistencia Fiat. No lavar
la zona de llenado con una hidrolimpiadora
de alta presión.
47)El aditivo AdBlue (urea) no debe entrar
en contacto con los ojos o la piel. En caso
de que ocurra, lavar con agua abundante.
Si es necesario, consultar con un médico.
48)En los vehículos con la función
Start&Stop: para repostar aditivo AbBlue
(Urea), el motor debe estar parado (y no en
stand-by): parar siempre el motor
(consultar el apartado “Arranque del
motor“ del capítulo “Arranque y
conducción“).
ADVERTENCIA
9)Se prohíbe todo tipo de intervención en
cualquier parte del sistema. Para prevenir
posibles daños, el personal cualificado de
la Red de Asistencia Fiat es el único
autorizado a intervenir en el sistema.
10)Cuando aparezca el mensaje
correspondiente, llenar el depósito del
aditivo AdBlue (urea) (10 litros como
mínimo) y consultar las instrucciones de
repostaje. Peligro de inmovilización del
vehículo.11)Después de llenar el depósito del
aditivo AdBlue (urea), comprobar que el
tapón y la tapa estén cerrados, arrancar el
motor y ESPERAR 10 segundos con el
vehículo detenido y el motor arrancado
antes de volver a circular. Si no se realiza
esta operación, el llenado del depósito no
se detectará automáticamente hasta que
se lleve circulando varias decenas de
minutos. El mensaje correspondiente y/o
los testigos seguirán activados hasta que el
sistema detecte el llenado.
12)Se prohíbe todo tipo de intervención en
cualquier parte del sistema. Para prevenir
posibles daños, el personal cualificado de
la Red de Asistencia Fiat es el único
autorizado a intervenir en el sistema.
47

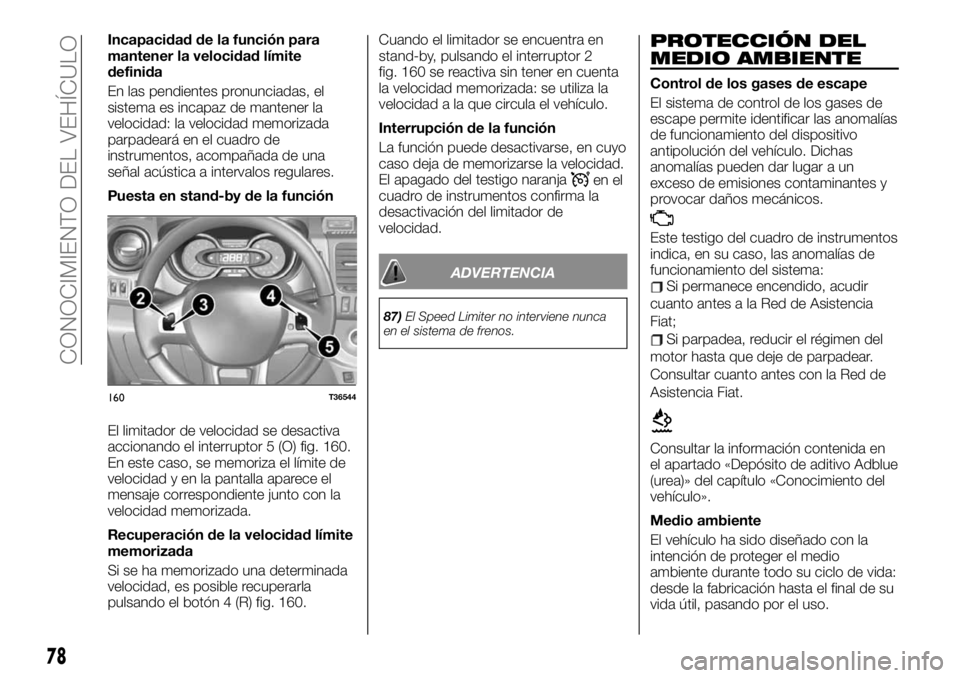

Incapacidad de la función para
mantener la velocidad límite
definida
En las pendientes pronunciadas, el
sistema es incapaz de mantener la
velocidad: la velocidad memorizada
parpadeará en el cuadro de
instrumentos, acompañada de una
señal acústica a intervalos regulares.
Puesta en stand-by de la función
El limitador de velocidad se desactiva
accionando el interruptor 5 (O) fig. 160.
En este caso, se memoriza el límite de
velocidad y en la pantalla aparece el
mensaje correspondiente junto con la
velocidad memorizada.
Recuperación de la velocidad límite
memorizada
Si se ha memorizado una determinada
velocidad, es posible recuperarla
pulsando el botón 4 (R) fig. 160.Cuando el limitador se encuentra en
stand-by, pulsando el interruptor 2
fig. 160 se reactiva sin tener en cuenta
la velocidad memorizada: se utiliza la
velocidad a la que circula el vehículo.
Interrupción de la función
La función puede desactivarse, en cuyo
caso deja de memorizarse la velocidad.
El apagado del testigo naranja
en el
cuadro de instrumentos confirma la
desactivación del limitador de
velocidad.
ADVERTENCIA
87)El Speed Limiter no interviene nunca
en el sistema de frenos.
PROTECCIÓN DEL
MEDIO AMBIENTE
Control de los gases de escape
El sistema de control de los gases de
escape permite identificar las anomalías
de funcionamiento del dispositivo
antipolución del vehículo. Dichas
anomalías pueden dar lugar a un
exceso de emisiones contaminantes y
provocar daños mecánicos.
Este testigo del cuadro de instrumentos
indica, en su caso, las anomalías de
funcionamiento del sistema:
Si permanece encendido, acudir
cuanto antes a la Red de Asistencia
Fiat;
Si parpadea, reducir el régimen del
motor hasta que deje de parpadear.
Consultar cuanto antes con la Red de
Asistencia Fiat.
Consultar la información contenida en
el apartado «Depósito de aditivo Adblue
(urea)» del capítulo «Conocimiento del
vehículo».
Medio ambiente
El vehículo ha sido diseñado con la
intención de proteger el medio
ambiente durante todo su ciclo de vida:
desde la fabricación hasta el final de su
vida útil, pasando por el uso.
160T36544
78
CONOCIMIENTO DEL VEHÍCULO

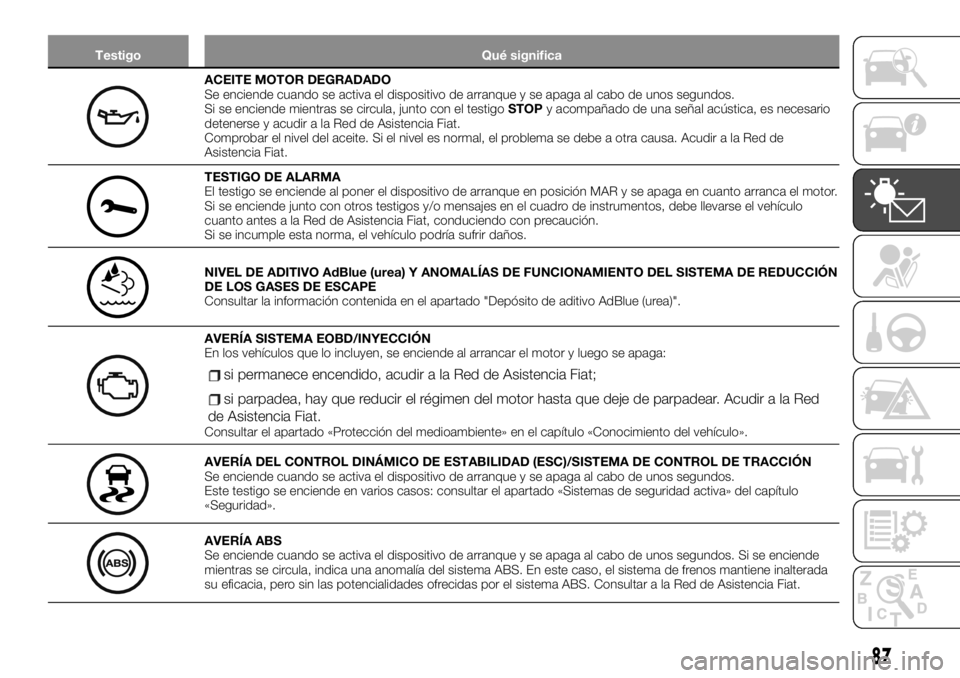

Testigo Qué significa
ACEITE MOTOR DEGRADADO
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos.
Si se enciende mientras se circula, junto con el testigoSTOPy acompañado de una señal acústica, es necesario
detenerse y acudir a la Red de Asistencia Fiat.
Comprobar el nivel del aceite. Si el nivel es normal, el problema se debe a otra causa. Acudir a la Red de
Asistencia Fiat.
TESTIGO DE ALARMA
El testigo se enciende al poner el dispositivo de arranque en posición MAR y se apaga en cuanto arranca el motor.
Si se enciende junto con otros testigos y/o mensajes en el cuadro de instrumentos, debe llevarse el vehículo
cuanto antes a la Red de Asistencia Fiat, conduciendo con precaución.
Si se incumple esta norma, el vehículo podría sufrir daños.
NIVEL DE ADITIVO AdBlue (urea) Y ANOMALÍAS DE FUNCIONAMIENTO DEL SISTEMA DE REDUCCIÓN
DE LOS GASES DE ESCAPE
Consultar la información contenida en el apartado "Depósito de aditivo AdBlue (urea)".
AVERÍA SISTEMA EOBD/INYECCIÓN
En los vehículos que lo incluyen, se enciende al arrancar el motor y luego se apaga:
si permanece encendido, acudir a la Red de Asistencia Fiat;
si parpadea, hay que reducir el régimen del motor hasta que deje de parpadear. Acudir a la Red
de Asistencia Fiat.
Consultar el apartado «Protección del medioambiente» en el capítulo «Conocimiento del vehículo».
AVERÍA DEL CONTROL DINÁMICO DE ESTABILIDAD (ESC)/SISTEMA DE CONTROL DE TRACCIÓN
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos.
Este testigo se enciende en varios casos: consultar el apartado «Sistemas de seguridad activa» del capítulo
«Seguridad».
AVERÍA ABS
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos. Si se enciende
mientras se circula, indica una anomalía del sistema ABS. En este caso, el sistema de frenos mantiene inalterada
su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS. Consultar a la Red de Asistencia Fiat.
87

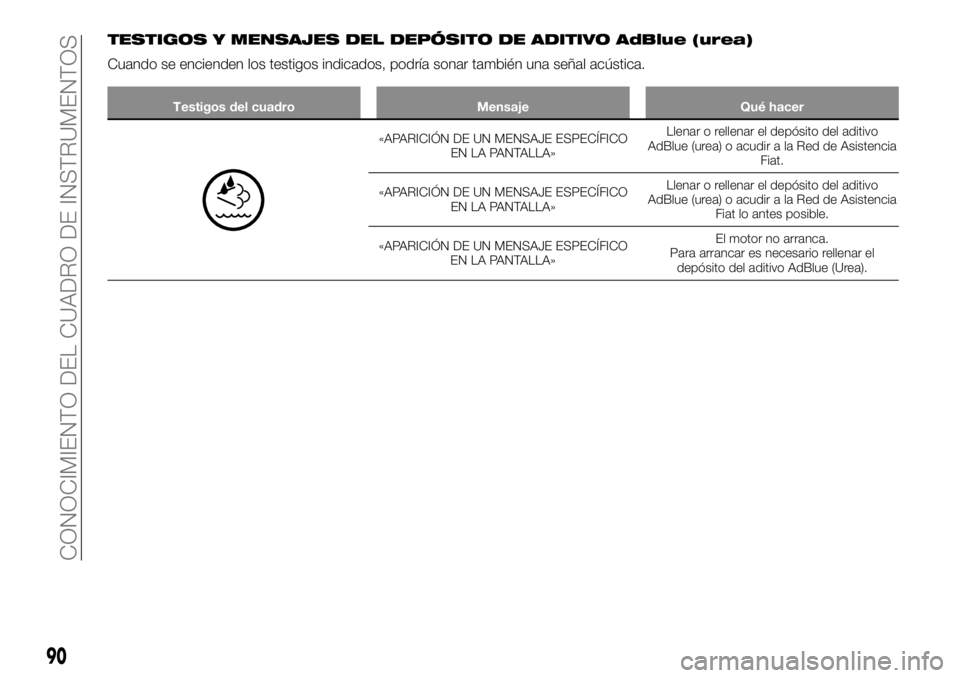

TESTIGOS Y MENSAJES DEL DEPÓSITO DE ADITIVO AdBlue (urea)
Cuando se encienden los testigos indicados, podría sonar también una señal acústica.
Testigos del cuadro Mensaje Qué hacer
«APARICIÓN DE UN MENSAJE ESPECÍFICO
EN LA PANTALLA»Llenar o rellenar el depósito del aditivo
AdBlue (urea) o acudir a la Red de Asistencia
Fiat.
«APARICIÓN DE UN MENSAJE ESPECÍFICO
EN LA PANTALLA»Llenar o rellenar el depósito del aditivo
AdBlue (urea) o acudir a la Red de Asistencia
Fiat lo antes posible.
«APARICIÓN DE UN MENSAJE ESPECÍFICO
EN LA PANTALLA»El motor no arranca.
Para arrancar es necesario rellenar el
depósito del aditivo AdBlue (Urea).
90

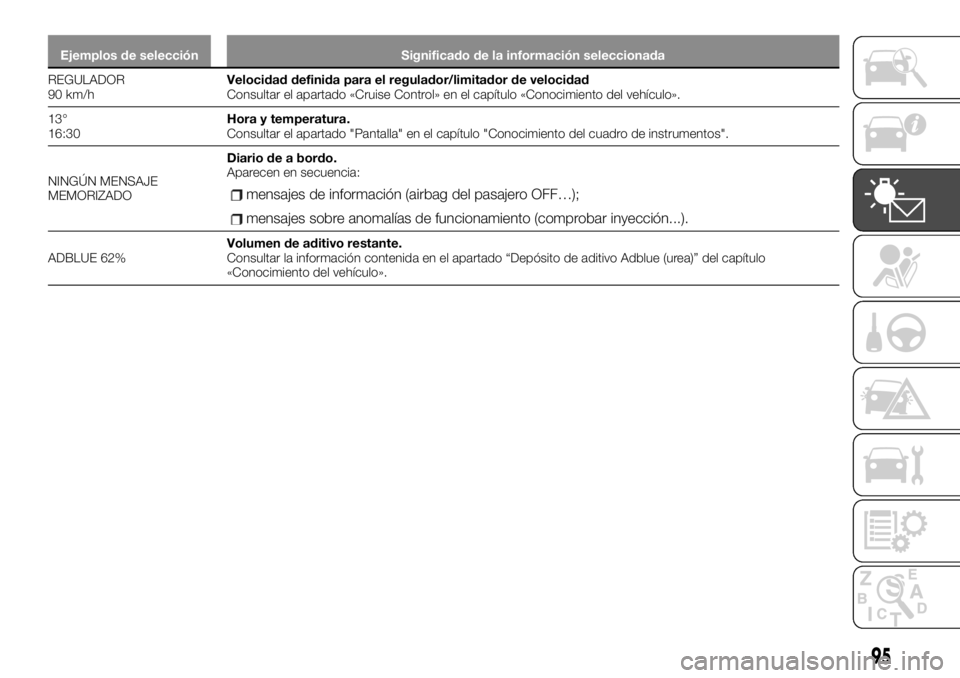

CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Ejemplos de selección Significado de la información seleccionada
REGULADOR
90 km/hVelocidad definida
para el regulador/limitador de velocidad
Consultar el apartado «Cruise Control» en el capítulo «Conocimiento del vehículo».
13°
16:30Hora y temperatura.
Consultar el apartado "Pantalla" en el capítulo "Conocimiento del cuadro de instrumentos".
NINGÚN MENSAJE
MEMORIZADODiario de a bordo.
Aparecen en secuencia:
mensajes de información (airbag del pasajero OFF…);
mensajes sobre anomalías de funcionamiento (comprobar inyección...).
ADBLUE 62%Volumen de aditivo restante.
Consultar la información contenida en el apartado “Depósito de aditivo Adblue (urea)” del capítulo
«Conocimiento del vehículo».
95

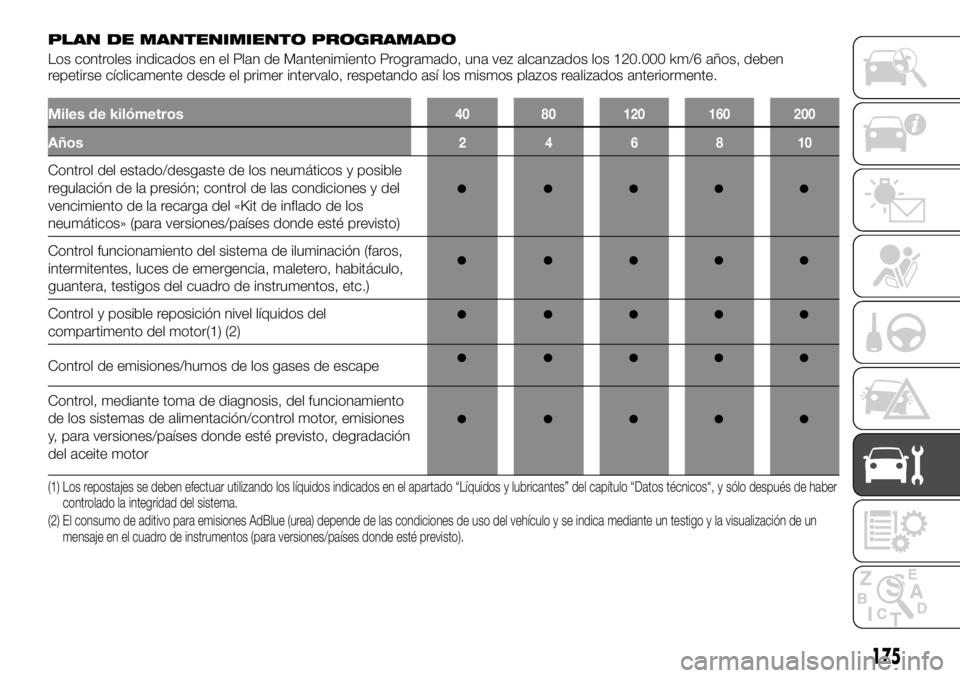

PLAN DE MANTENIMIENTO PROGRAMADO
Los controles indicados en el Plan de Mantenimiento Programado, una vez alcanzados los 120.000 km/6 años, deben
repetirse cíclicamente desde el primer intervalo, respetando así los mismos plazos realizados anteriormente.
Miles de kilómetros40 80 120 160 200
Años246810
Control del estado/desgaste de los neumáticos y posible
regulación de la presión; control de las condiciones y del
vencimiento de la recarga del «Kit de inflado de los
neumáticos» (para versiones/países donde esté previsto)
Control funcionamiento del sistema de iluminación (faros,
intermitentes, luces de emergencia, maletero, habitáculo,
guantera, testigos del cuadro de instrumentos, etc.)
Control y posible reposición nivel líquidos del
compartimento del motor(1) (2)
Control de emisiones/humos de los gases de escape
Control, mediante toma de diagnosis, del funcionamiento
de los sistemas de alimentación/control motor, emisiones
y, para versiones/países donde esté previsto, degradación
del aceite motor
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en el apartado “Líquidos y lubricantes” del capítulo “Datos técnicos“, y sólodespués de haber
controlado la integridad del sistema.
(2) El consumo de aditivo para emisiones AdBlue (urea) depende de las condiciones de uso del vehículo y se indica mediante un testigo y la visualizaciónde un
mensaje en el cuadro de instrumentos (para versiones/países donde esté previsto).
175

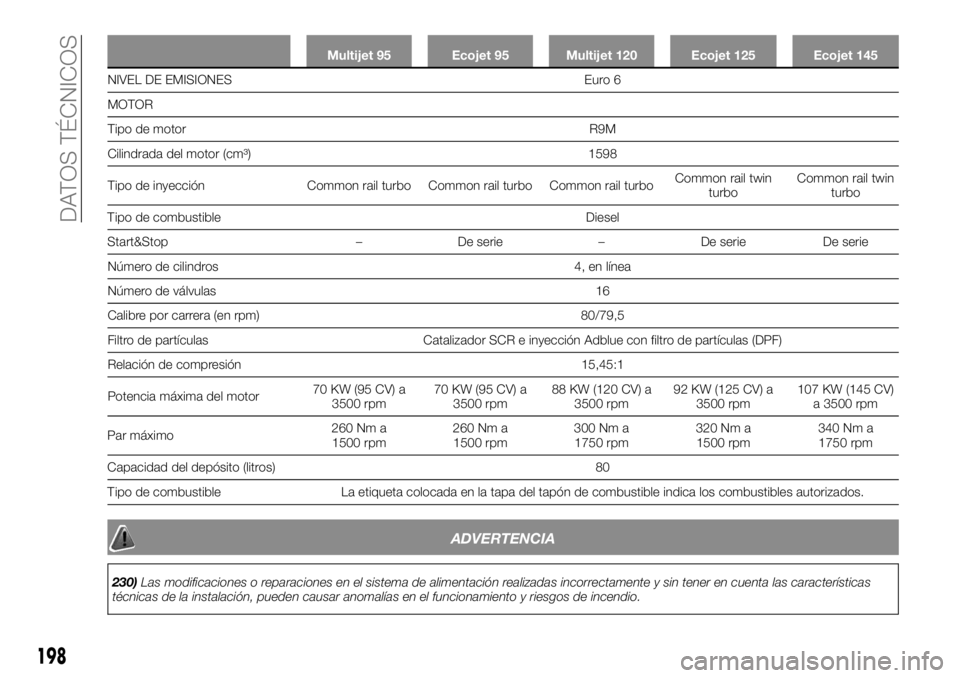

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
NIVEL DE EMISIONES Euro 6
MOTOR
T
ipo de
motor R9M
Cilindrada del motor (cm³) 1598
Tipo de inyección Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Tipo de combustible Diesel
Start&Stop – De serie – De serie De serie
Número de cilindros 4, en línea
Número de válvulas 16
Calibre por carrera (en rpm) 80/79,5
Filtro de partículas Catalizador SCR e inyección Adblue con filtro de partículas (DPF)
Relación de compresión 15,45:1
Potencia máxima del motor70 KW (95 CV) a
3500 rpm70 KW (95 CV) a
3500 rpm88 KW (120 CV) a
3500 rpm92 KW (125 CV) a
3500 rpm107 KW (145 CV)
a 3500 rpm
Par máximo260 Nm a
1500 rpm260 Nm a
1500 rpm300 Nm a
1750 rpm320 Nm a
1500 rpm340 Nm a
1750 rpm
Capacidad del depósito (litros) 80
Tipo de combustible La etiqueta colocada en la tapa del tapón de combustible indica los combustibles autorizados.
ADVERTENCIA
230)Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuenta las características
técnicas de la instalación, pueden causar anomalías en el funcionamiento y riesgos de incendio.
198
DATOS TÉCNICOS

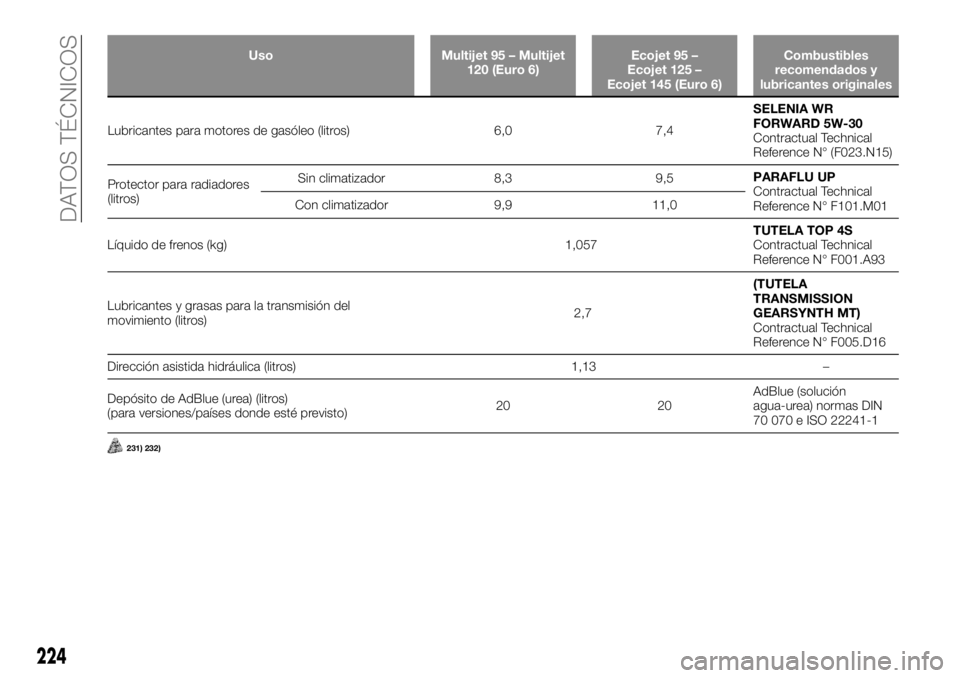

Uso Multijet 95 – Multijet
120 (Euro 6)Ecojet 95 –
Ecojet 125 –
Ecojet 145 (Euro 6)Combustibles
recomendados y
lubricantes originales
Lubricantes para motores de gasóleo (litros) 6,0 7,4SELENIA WR
FORWARD 5W-30
Contractual Technical
Reference N° (F023.N15)
Protector para radiadores
(litros)Sin climatizador 8,3 9,5PARAFLU UP
Contractual Technical
Reference N° F101.M01 Con climatizador 9,9 11,0
Líquido de frenos (kg) 1,057TUTELA TOP 4S
Contractual Technical
Reference N° F001.A93
Lubricantes y grasas para la transmisión del
movimiento (litros)2,7(TUTELA
TRANSMISSION
GEARSYNTH MT)
Contractual Technical
Reference N° F005.D16
Dirección asistida hidráulica (litros) 1,13 –
Depósito de AdBlue (urea) (litros)
(para versiones/países donde esté previsto)20 20AdBlue (solución
agua-urea) normas DIN
70 070 e ISO 22241-1
231) 232)
224
DATOS TÉCNICOS
