sensor FIAT TALENTO 2019 Manual de Uso e Manutenção (in Portuguese)

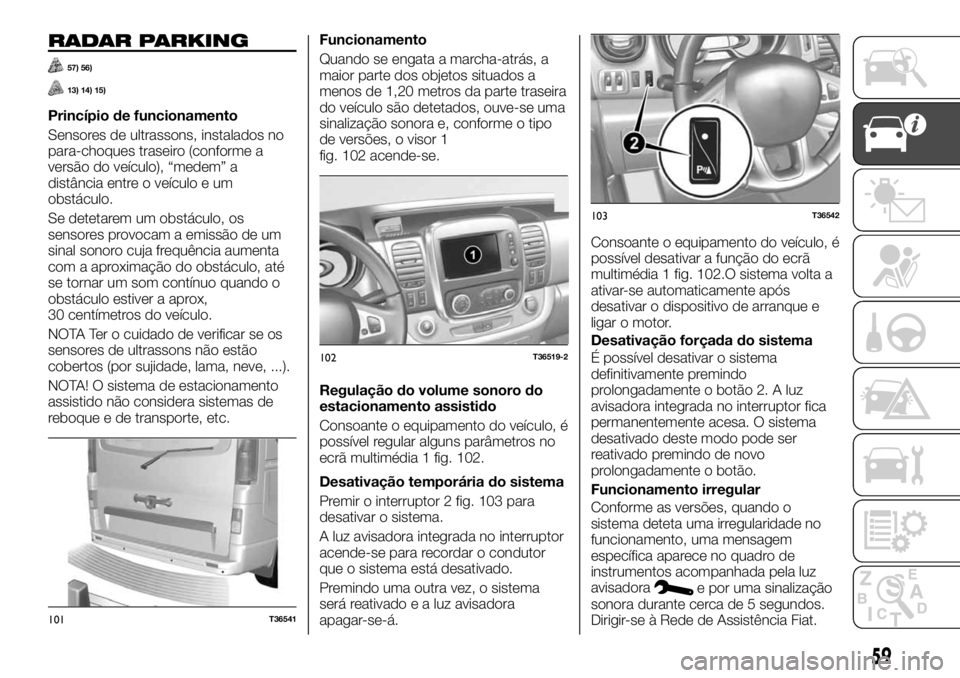

RADAR PARKING
57) 56)
13) 14) 15)
Princípio de funcionamento
Sensores de ultrassons, instalados no
para-choques traseiro (conforme a
versão do veículo), “medem” a
distância entre o veículo e um
obstáculo.
Se detetarem um obstáculo, os
sensores provocam a emissão de um
sinal sonoro cuja frequência aumenta
com a aproximação do obstáculo, até
se tornar um som contínuo quando o
obstáculo estiver a aprox,
30 centímetros do veículo.
NOTA Ter o cuidado de verificar se os
sensores de ultrassons não estão
cobertos (por sujidade, lama, neve, ...).
NOTA! O sistema de estacionamento
assistido não considera sistemas de
reboque e de transporte, etc.Funcionamento
Quando se engata a marcha-atrás, a
maior parte dos objetos situados a
menos de 1,20 metros da parte traseira
do veículo são detetados, ouve-se uma
sinalização sonora e, conforme o tipo
de versões, o visor 1
fig. 102 acende-se.
Regulação do volume sonoro do
estacionamento assistido
Consoante o equipamento do veículo, é
possível regular alguns parâmetros no
ecrã multimédia 1 fig. 102.
Desativação temporária do sistema
Premir o interruptor 2 fig. 103 para
desativar o sistema.
A luz avisadora integrada no interruptor
acende-se para recordar o condutor
que o sistema está desativado.
Premindo uma outra vez, o sistema
será reativado e a luz avisadora
apagar-se-á.Consoante o equipamento do veículo, é
possível desativar a função do ecrã
multimédia 1 fig. 102.O sistema volta a
ativar-se automaticamente após
desativar o dispositivo de arranque e
ligar o motor.
Desativação forçada do sistema
É possível desativar o sistema
definitivamente premindo
prolongadamente o botão 2. A luz
avisadora integrada no interruptor fica
permanentemente acesa. O sistema
desativado deste modo pode ser
reativado premindo de novo
prolongadamente o botão.
Funcionamento irregular
Conforme as versões, quando o
sistema deteta uma irregularidade no
funcionamento, uma mensagem
específica aparece no quadro de
instrumentos acompanhada pela luz
avisadora
e por uma sinalização
sonora durante cerca de 5 segundos.
Dirigir-se à Rede de Assistência Fiat.
101T36541
102T36519-2
103T36542
59

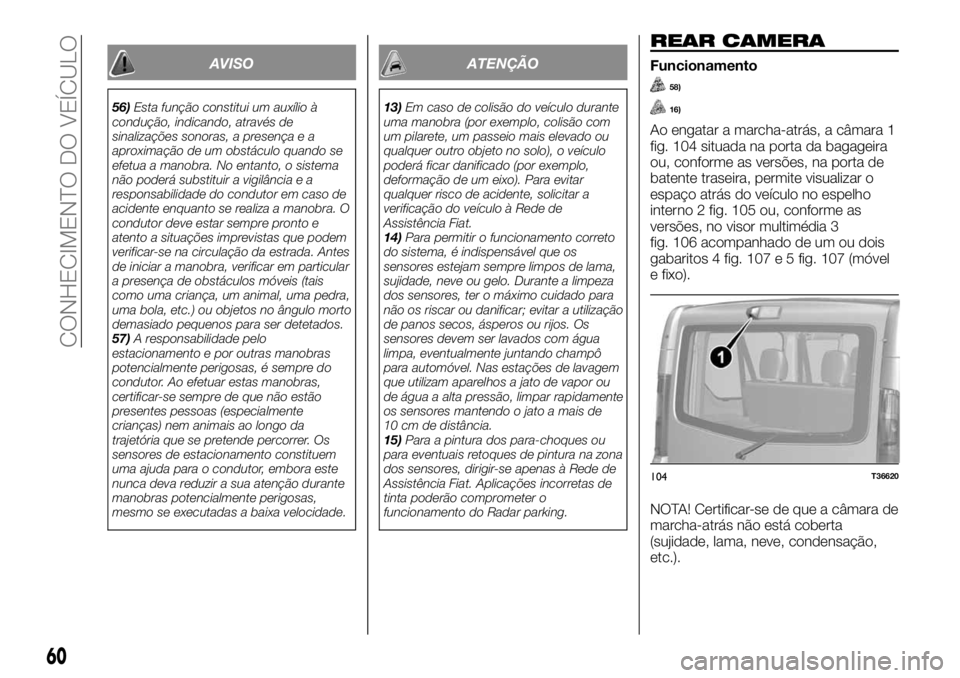

AVISO
56)Esta função constitui um auxílio à
condução, indicando, através de
sinalizações sonoras, a presença e a
aproximação de um obstáculo quando se
efetua a manobra. No entanto, o sistema
não poderá substituir a vigilância e a
responsabilidade do condutor em caso de
acidente enquanto se realiza a manobra. O
condutor deve estar sempre pronto e
atento a situações imprevistas que podem
verificar-se na circulação da estrada. Antes
de iniciar a manobra, verificar em particular
a presença de obstáculos móveis (tais
como uma criança, um animal, uma pedra,
uma bola, etc.) ou objetos no ângulo morto
demasiado pequenos para ser detetados.
57)A responsabilidade pelo
estacionamento e por outras manobras
potencialmente perigosas, é sempre do
condutor. Ao efetuar estas manobras,
certificar-se sempre de que não estão
presentes pessoas (especialmente
crianças) nem animais ao longo da
trajetória que se pretende percorrer. Os
sensores de estacionamento constituem
uma ajuda para o condutor, embora este
nunca deva reduzir a sua atenção durante
manobras potencialmente perigosas,
mesmo se executadas a baixa velocidade.
ATENÇÃO
13)Em caso de colisão do veículo durante
uma manobra (por exemplo, colisão com
um pilarete, um passeio mais elevado ou
qualquer outro objeto no solo), o veículo
poderá ficar danificado (por exemplo,
deformação de um eixo). Para evitar
qualquer risco de acidente, solicitar a
verificação do veículo à Rede de
Assistência Fiat.
14)Para permitir o funcionamento correto
do sistema, é indispensável que os
sensores estejam sempre limpos de lama,
sujidade, neve ou gelo. Durante a limpeza
dos sensores, ter o máximo cuidado para
não os riscar ou danificar; evitar a utilização
de panos secos, ásperos ou rijos. Os
sensores devem ser lavados com água
limpa, eventualmente juntando champô
para automóvel. Nas estações de lavagem
que utilizam aparelhos a jato de vapor ou
de água a alta pressão, limpar rapidamente
os sensores mantendo o jato a mais de
10 cm de distância.
15)Para a pintura dos para-choques ou
para eventuais retoques de pintura na zona
dos sensores, dirigir-se apenas à Rede de
Assistência Fiat. Aplicações incorretas de
tinta poderão comprometer o
funcionamento do Radar parking.
REAR CAMERA
Funcionamento
58)
16)
Ao engatar a marcha-atrás, a câmara 1
fig. 104 situada na porta da bagageira
ou, conforme as versões, na porta de
batente traseira, permite visualizar o
espaço atrás do veículo no espelho
interno 2 fig. 105 ou, conforme as
versões, no visor multimédia 3
fig. 106 acompanhado de um ou dois
gabaritos 4 fig. 107 e 5 fig. 107 (móvel
e fixo).
NOTA! Certificar-se de que a câmara de
marcha-atrás não está coberta
(sujidade, lama, neve, condensação,
etc.).
104T36620
60
CONHECIMENTO DO VEÍCULO

SISTEMAS DE
SEGURANÇA ATIVA
Consoante as versões, podem ser
constituídos por:
sistema de anti-bloqueio das rodas
(ABS);
controlo dinâmico da condução
(ESC) com controlo de subviragem e
sistema de controlo da tração;
auxílio à condução com um reboque;
auxílio à travagem de emergência;
controlo da aderência;
arranque assistido em subida.
SISTEMA ABS (Anti-lock
Braking System)
142) 143) 144) 145)
Em caso de travagem brusca, o ABS
permite evitar o bloqueio das rodas e,
assim, gerir a distância de paragem,
mantendo o controlo do veículo.
Nestas condições, é possível realizar
manobras mantendo premido a fundo o
pedal do travão. Além disso, este
sistema permite otimizar as distâncias
de paragem, sobretudo em pisos
escorregadios (piso molhado, etc.).
Qualquer ativação do dispositivo
manifesta-se com uma vibração do
pedal do travão.O ABS não permite, em nenhum caso,
aumentar as performances fisicamente
ligadas às condições de aderência dos
pneus ao solo. As regras de prudência
devem ser imperativamente respeitadas
(distância de segurança entre os
veículos, etc.).
ATENÇÃO Em caso de emergência,
deve exercer-se uma pressão forte e
contínua no pedal de travão. Não é
necessário exercer pressões repetidas
(bombagem). O ABS modulará a força
aplicada no sistema de travagem.
Funcionamento irregular:
eacesas no quadro de
instrumentos acompanhadas de uma
mensagem específica no visor indicam
a desativação do ABS, do ESC e do
sistema de auxílio à travagem de
emergência. A travagem é sempre
assegurada;
eSTOPacesas no
quadro de instrumentos,
acompanhadas de uma mensagem
específica no visor: isto indica uma
avaria no sistema dos travões.
Em ambos os casos, consultar a Rede
de Assistência Fiat.
SISTEMA ESC
(Electronic Stability
Control)
146) 147)
Controlo dinâmico da estabilidade
ESC
Este sistema contribui para manter o
controlo do veículo nas situações de
condução «críticas» (evitar um
obstáculo, perda de aderência em
curva...).
Princípio de funcionamento
Um sensor no volante reconhece a
trajetória de condução definida pelo
condutor.
Outros sensores instalados no veículo
medem a trajetória real.
O sistema compara a vontade do
condutor com a trajetória efetiva do
veículo, corrigindo esta última, se
necessário, travando algumas rodas
e/ou reduzindo a potência do motor,
em caso de ativação do sistema, a luz
avisadora
começa a piscar no
quadro de instrumentos.
Controlo de subviragem
Este sistema otimiza a ação do ESC
em caso de marcada subviragem
(perda de aderência da suspensão
dianteira).
Sistema de controlo da tração
Este sistema limita a patinagem das
rodas motrizes e contribui para o
controlo do veículo nos arranques, em
aceleração ou em desaceleração.
132
SEGURANÇA

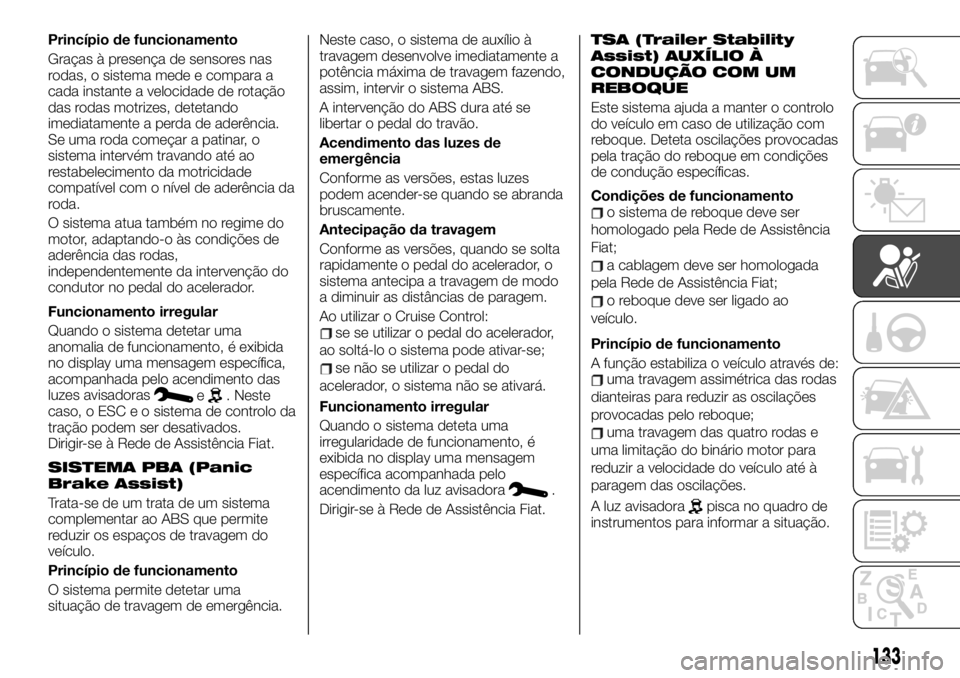

Princípio de funcionamento
Graças à presença de sensores nas
rodas, o sistema mede e compara a
cada instante a velocidade de rotação
das rodas motrizes, detetando
imediatamente a perda de aderência.
Se uma roda começar a patinar, o
sistema intervém travando até ao
restabelecimento da motricidade
compatível com o nível de aderência da
roda.
O sistema atua também no regime do
motor, adaptando-o às condições de
aderência das rodas,
independentemente da intervenção do
condutor no pedal do acelerador.
Funcionamento irregular
Quando o sistema detetar uma
anomalia de funcionamento, é exibida
no display uma mensagem específica,
acompanhada pelo acendimento das
luzes avisadoras
e. Neste
caso, o ESC e o sistema de controlo da
tração podem ser desativados.
Dirigir-se à Rede de Assistência Fiat.
SISTEMA PBA (Panic
Brake Assist)
Trata-se de um trata de um sistema
complementar ao ABS que permite
reduzir os espaços de travagem do
veículo.
Princípio de funcionamento
O sistema permite detetar uma
situação de travagem de emergência.Neste caso, o sistema de auxílio à
travagem desenvolve imediatamente a
potência máxima de travagem fazendo,
assim, intervir o sistema ABS.
A intervenção do ABS dura até se
libertar o pedal do travão.
Acendimento das luzes de
emergência
Conforme as versões, estas luzes
podem acender-se quando se abranda
bruscamente.
Antecipação da travagem
Conforme as versões, quando se solta
rapidamente o pedal do acelerador, o
sistema antecipa a travagem de modo
a diminuir as distâncias de paragem.
Ao utilizar o Cruise Control:
se se utilizar o pedal do acelerador,
ao soltá-lo o sistema pode ativar-se;
se não se utilizar o pedal do
acelerador, o sistema não se ativará.
Funcionamento irregular
Quando o sistema deteta uma
irregularidade de funcionamento, é
exibida no display uma mensagem
específica acompanhada pelo
acendimento da luz avisadora
.
Dirigir-se à Rede de Assistência Fiat.
TSA (Trailer Stability
Assist) AUXÍLIO À
CONDUÇÃO COM UM
REBOQUE
Este sistema ajuda a manter o controlo
do veículo em caso de utilização com
reboque. Deteta oscilações provocadas
pela tração do reboque em condições
de condução específicas.
Condições de funcionamento
o sistema de reboque deve ser
homologado pela Rede de Assistência
Fiat;
a cablagem deve ser homologada
pela Rede de Assistência Fiat;
o reboque deve ser ligado ao
veículo.
Princípio de funcionamento
A função estabiliza o veículo através de:
uma travagem assimétrica das rodas
dianteiras para reduzir as oscilações
provocadas pelo reboque;
uma travagem das quatro rodas e
uma limitação do binário motor para
reduzir a velocidade do veículo até à
paragem das oscilações.
A luz avisadora
pisca no quadro de
instrumentos para informar a situação.
133

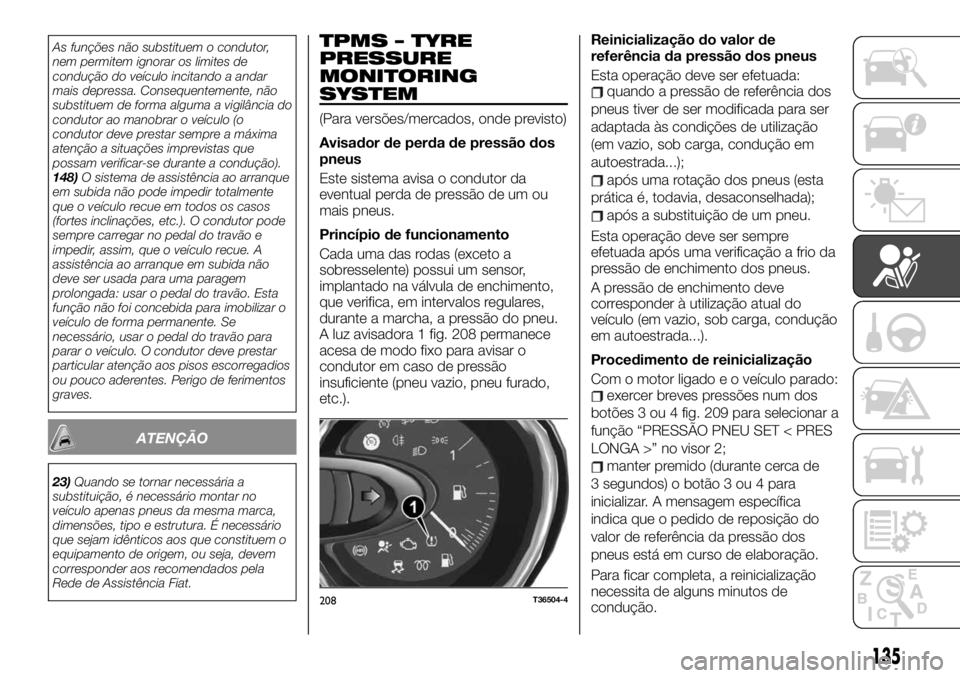

As funções não substituem o condutor,
nem permitem ignorar os limites de
condução do veículo incitando a andar
mais depressa. Consequentemente, não
substituem de forma alguma a vigilância do
condutor ao manobrar o veículo (o
condutor deve prestar sempre a máxima
atenção a situações imprevistas que
possam verificar-se durante a condução).
148)O sistema de assistência ao arranque
em subida não pode impedir totalmente
que o veículo recue em todos os casos
(fortes inclinações, etc.). O condutor pode
sempre carregar no pedal do travão e
impedir, assim, que o veículo recue. A
assistência ao arranque em subida não
deve ser usada para uma paragem
prolongada: usar o pedal do travão. Esta
função não foi concebida para imobilizar o
veículo de forma permanente. Se
necessário, usar o pedal do travão para
parar o veículo. O condutor deve prestar
particular atenção aos pisos escorregadios
ou pouco aderentes. Perigo de ferimentos
graves.
ATENÇÃO
23)Quando se tornar necessária a
substituição, é necessário montar no
veículo apenas pneus da mesma marca,
dimensões, tipo e estrutura. É necessário
que sejam idênticos aos que constituem o
equipamento de origem, ou seja, devem
corresponder aos recomendados pela
Rede de Assistência Fiat.
TPMS – TYRE
PRESSURE
MONITORING
SYSTEM
(Para versões/mercados, onde previsto)
Avisador de perda de pressão dos
pneus
Este sistema avisa o condutor da
eventual perda de pressão de um ou
mais pneus.
Princípio de funcionamento
Cada uma das rodas (exceto a
sobresselente) possui um sensor,
implantado na válvula de enchimento,
que verifica, em intervalos regulares,
durante a marcha, a pressão do pneu.
A luz avisadora 1 fig. 208 permanece
acesa de modo fixo para avisar o
condutor em caso de pressão
insuficiente (pneu vazio, pneu furado,
etc.).Reinicialização do valor de
referência da pressão dos pneus
Esta operação deve ser efetuada:
quando a pressão de referência dos
pneus tiver de ser modificada para ser
adaptada às condições de utilização
(em vazio, sob carga, condução em
autoestrada...);
após uma rotação dos pneus (esta
prática é, todavia, desaconselhada);
após a substituição de um pneu.
Esta operação deve ser sempre
efetuada após uma verificação a frio da
pressão de enchimento dos pneus.
A pressão de enchimento deve
corresponder à utilização atual do
veículo (em vazio, sob carga, condução
em autoestrada...).
Procedimento de reinicialização
Com o motor ligado e o veículo parado:
exercer breves pressões num dos
botões 3 ou 4 fig. 209 para selecionar a
função “PRESSÃO PNEU SET < PRES
LONGA >” no visor 2;
manter premido (durante cerca de
3 segundos) o botão 3 ou 4 para
inicializar. A mensagem específica
indica que o pedido de reposição do
valor de referência da pressão dos
pneus está em curso de elaboração.
Para ficar completa, a reinicialização
necessita de alguns minutos de
condução.
208T36504-4
135

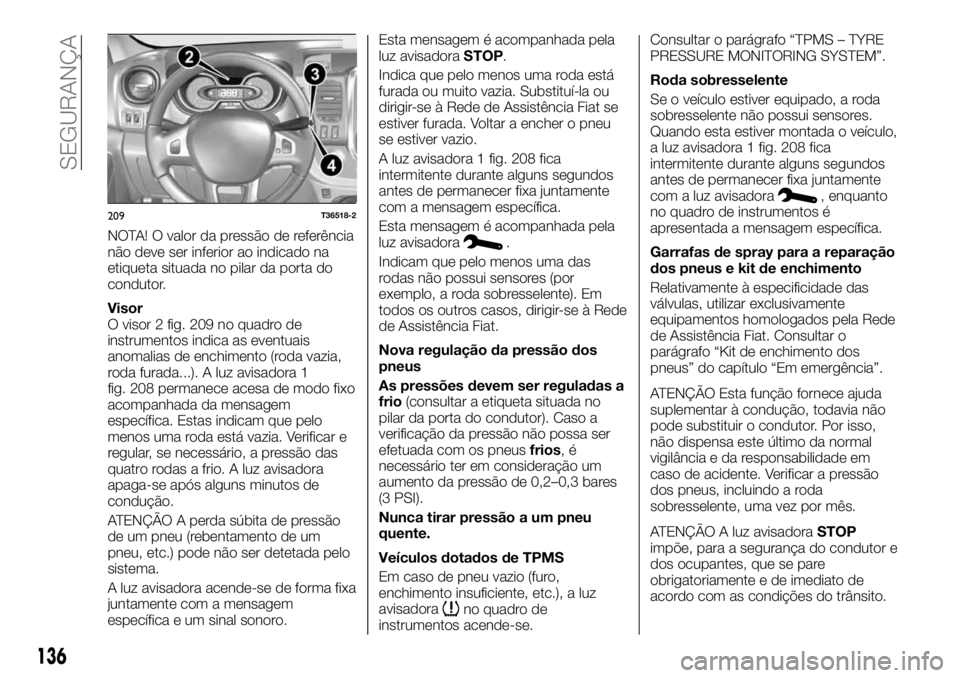

NOTA! O valor da pressão de referência
não deve ser inferior ao indicado na
etiqueta situada no pilar da porta do
condutor.
Visor
O visor 2 fig. 209 no quadro de
instrumentos indica as eventuais
anomalias de enchimento (roda vazia,
roda furada...). A luz avisadora 1
fig. 208 permanece acesa de modo fixo
acompanhada da mensagem
específica. Estas indicam que pelo
menos uma roda está vazia. Verificar e
regular, se necessário, a pressão das
quatro rodas a frio. A luz avisadora
apaga-se após alguns minutos de
condução.
ATENÇÃO A perda súbita de pressão
de um pneu (rebentamento de um
pneu, etc.) pode não ser detetada pelo
sistema.
A luz avisadora acende-se de forma fixa
juntamente com a mensagem
específica e um sinal sonoro.Esta mensagem é acompanhada pela
luz avisadoraSTOP.
Indica que pelo menos uma roda está
furada ou muito vazia. Substituí-la ou
dirigir-se à Rede de Assistência Fiat se
estiver furada. Voltar a encher o pneu
se estiver vazio.
A luz avisadora 1 fig. 208 fica
intermitente durante alguns segundos
antes de permanecer fixa juntamente
com a mensagem específica.
Esta mensagem é acompanhada pela
luz avisadora.
Indicam que pelo menos uma das
rodas não possui sensores (por
exemplo, a roda sobresselente). Em
todos os outros casos, dirigir-se à Rede
de Assistência Fiat.
Nova regulação da pressão dos
pneus
As pressões devem ser reguladas a
frio(consultar a etiqueta situada no
pilar da porta do condutor). Caso a
verificação da pressão não possa ser
efetuada com os pneusfrios,é
necessário ter em consideração um
aumento da pressão de 0,2–0,3 bares
(3 PSI).
Nunca tirar pressão a um pneu
quente.
Veículos dotados de TPMS
Em caso de pneu vazio (furo,
enchimento insuficiente, etc.), a luz
avisadora
no quadro de
instrumentos acende-se.Consultar o parágrafo “TPMS – TYRE
PRESSURE MONITORING SYSTEM”.
Roda sobresselente
Se o veículo estiver equipado, a roda
sobresselente não possui sensores.
Quando esta estiver montada o veículo,
a luz avisadora 1 fig. 208 fica
intermitente durante alguns segundos
antes de permanecer fixa juntamente
com a luz avisadora
, enquanto
no quadro de instrumentos é
apresentada a mensagem específica.
Garrafas de spray para a reparação
dos pneus e kit de enchimento
Relativamente à especificidade das
válvulas, utilizar exclusivamente
equipamentos homologados pela Rede
de Assistência Fiat. Consultar o
parágrafo “Kit de enchimento dos
pneus” do capítulo “Em emergência”.
ATENÇÃO Esta função fornece ajuda
suplementar à condução, todavia não
pode substituir o condutor. Por isso,
não dispensa este último da normal
vigilância e da responsabilidade em
caso de acidente. Verificar a pressão
dos pneus, incluindo a roda
sobresselente, uma vez por mês.
ATENÇÃO A luz avisadoraSTOP
impõe, para a segurança do condutor e
dos ocupantes, que se pare
obrigatoriamente e de imediato de
acordo com as condições do trânsito.
209T36518-2
136
SEGURANÇA

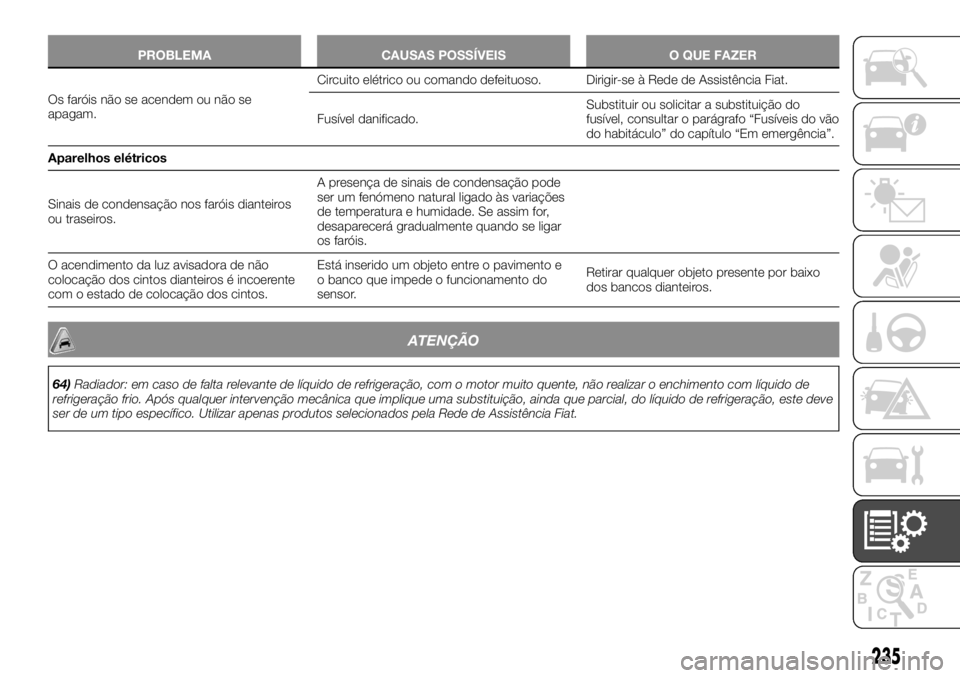

PROBLEMA CAUSAS POSSÍVEIS O QUE FAZER
Os faróis não se acendem ou não se
apagam.Circuito elétrico ou comando defeituoso. Dirigir-se à Rede de Assistência Fiat.
Fusível danificado.Substituir ou solicitar a substituição do
fusível, consultar o parágrafo “Fusíveis do vão
do habitáculo” do capítulo “Em emergência”.
Aparelhos elétricos
Sinais de condensação nos faróis dianteiros
ou traseiros.A presença de sinais de condensação pode
ser um fenómeno natural ligado às variações
de temperatura e humidade. Se assim for,
desaparecerá gradualmente quando se ligar
os faróis.
O acendimento da luz avisadora de não
colocação dos cintos dianteiros é incoerente
com o estado de colocação dos cintos.Está inserido um objeto entre o pavimento e
o banco que impede o funcionamento do
sensor.Retirar qualquer objeto presente por baixo
dos bancos dianteiros.
ATENÇÃO
64)Radiador: em caso de falta relevante de líquido de refrigeração, com o motor muito quente, não realizar o enchimento com líquido de
refrigeração frio. Após qualquer intervenção mecânica que implique uma substituição, ainda que parcial, do líquido de refrigeração, este deve
ser de um tipo específico. Utilizar apenas produtos selecionados pela Rede de Assistência Fiat.
235
