sensor FIAT TALENTO 2020 Betriebsanleitung (in German)

RADAR PARKING
57) 56)
13) 14) 15)
Funktionsweise
Ultraschallsensoren, die (je nach
Fahrzeugversion) in die hinteren
Stoßfänger des Fahrzeugs integriert
sind, "messen" den Abstand zwischen
dem Fahrzeug und einem Hindernis.
Wenn die Sensoren ein Hindernis
erfassen, lösen sie ein akustisches
Signal aus. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug dem Hindernis kommt, bis im
Abstand von weniger als 30 cm ein
Dauerton ausgegeben wird.
HINWEIS Darauf achten, dass die
Ultraschallsensoren nicht (mit Schmutz,
Schlamm, Schnee...) bedeckt sind.
HINWEIS Das Parkassistenzsystem
berücksichtigt Schlepp- und
Transportsysteme, etc. nicht.Betrieb
Nach dem Einlegen des
Rückwärtsgangs werden die meisten
Objekte erfasst, die sich in einer
Entfernung von weniger als 1,20 Meter
vom Fahrzeugheck befinden; ein
Signalton ertönt und je nach Fahrzeug
wird das Display 1
Abb. 102 eingeschaltet.
Einstellen der Lautstärke der
Einparkhilfe
Je nach Fahrzeugkonfiguration können
einige Parameter vom Multimedia-
Bildschirm 1 aus eingestellt werden
Abb. 102.
Temporäre Deaktivierung des
Systems
Den Schalter 2 Abb. 103 drücken, um
das System abzuschalten.Die in den Schalter integrierte
Kontrollleuchte leuchtet, um den Fahrer
daran zu erinnern, dass das System
deaktiviert wurde.
Mit einem erneuten Druck wird das
System wieder eingeschaltet und die
Kontrollleuchte erlischt.
Je nach Fahrzeugkonfiguration kann die
Funktion des Multimedia-Bildschirms
1 deaktiviert werden Abb. 102.
Nach dem Abschalten der
Startvorrichtung und dem Neustart des
Motors wird das System automatisch
wieder aktiviert.
Erzwungene Deaktivierung des
Systems
Durch langes Drücken der Taste 2 kann
das System endgültig deaktiviert
werden.
Die Kontrollleuchte auf der Taste bleibt
dauerhaft an.
101T36541
102T36519-2
103T36542
59

Durch erneutes langes Drücken der
Taste kann das so deaktivierte System
wieder eingeschaltet werden.
Funktionsstörungen
Wenn das System eine
Funktionsstörung feststellt, erscheint je
nach Version auf der Instrumententafel
eine entsprechende Meldung bei
gleichzeitigem Aufleuchten der
Kontrollleuchte
und einem ca.
5 Sekunden langen Signalton. Bitte das
Fiat-Servicenetz kontaktieren.
ZUR BEACHTUNG
56)Diese Funktion dient als Fahrhilfe und
meldet mit Warntönen das Vorhandensein
eines Objektes oder das Annähern an ein
Hindernis während des Zurücksetzens. Sie
enthebt den Fahrer jedoch in keiner Weise
von der Pflicht zur Aufsicht und von der
Verantwortung im Falle eines Unfalls
während der Fahrmanöver. Der Fahrer
muss immer auf unvorhergesehene
Situationen vorbereitet sein, die sich im
Straßenverkehr einstellen können. Vor dem
Manöver ist insbesondere das
Vorhandensein von beweglichen
Hindernissen zu überprüfen (wie z.B.
Kinder, Tiere, ein Fahrrad, ein Stein, ein
Pfeiler, usw.), bzw. Gegenstände im toten
Winkel, die zu klein sind, um erfasst zu
werden.57)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Manövern immer sicherstellen,
dass sich weder Personen (insbesondere
Kinder) noch Tiere im Fahrbereich
aufhalten. Die Parksensoren dienen dem
Fahrer als Hilfe, der deshalb jedoch nicht
die Aufmerksamkeit bei möglicherweise
gefährlichen Manövern vermindern darf,
auch wenn diese mit niedriger
Geschwindigkeit erfolgen.
ZUR BEACHTUNG
13)Bei einem Aufprall des Fahrzeugs
während eines Manövers (zum Beispiel:
Stoß gegen die Bordsteinkante, einen
erhöhten Bürgersteig oder andere
Stadteinrichtungen) kann das Fahrzeug
beschädigt werden (zum Beispiel:
Verformung einer Achse). Zur Sicherheit
das Fahrzeug vom Fiat-Servicenetz
überprüfen lassen.
14)Für eine ordnungsgemäße Funktion des
Systems müssen die Sensoren immer frei
von Verschmutzungen, Schnee oder Eis
drin. Während des Reinigungsvorgangs
muss das Verkratzen oder die
Beschädigung der Sensoren sorgfältig
vermieden werden. Die Sensoren müssen
immer mit sauberem Wasser und eventuell
Autoreinigungsmittel gewaschen werden. In
Waschanlagen mit Dampfstrahl- oder
Hochdruckreiniger die Sensoren rasch
säubern. Die Düse in 10 cm Entfernung
halten.15)Wenden Sie sich für eine Neulackierung
der Stoßstangen oder eventuelle
Lackausbesserungen im Bereich der
Sensoren ausschließlich an eine Werkstatt
des Fiat Servicenetzes. Falsch ausgeführte
Lackierungen können die Funktion der
Radar-Parksensoren beeinträchtigen.
60

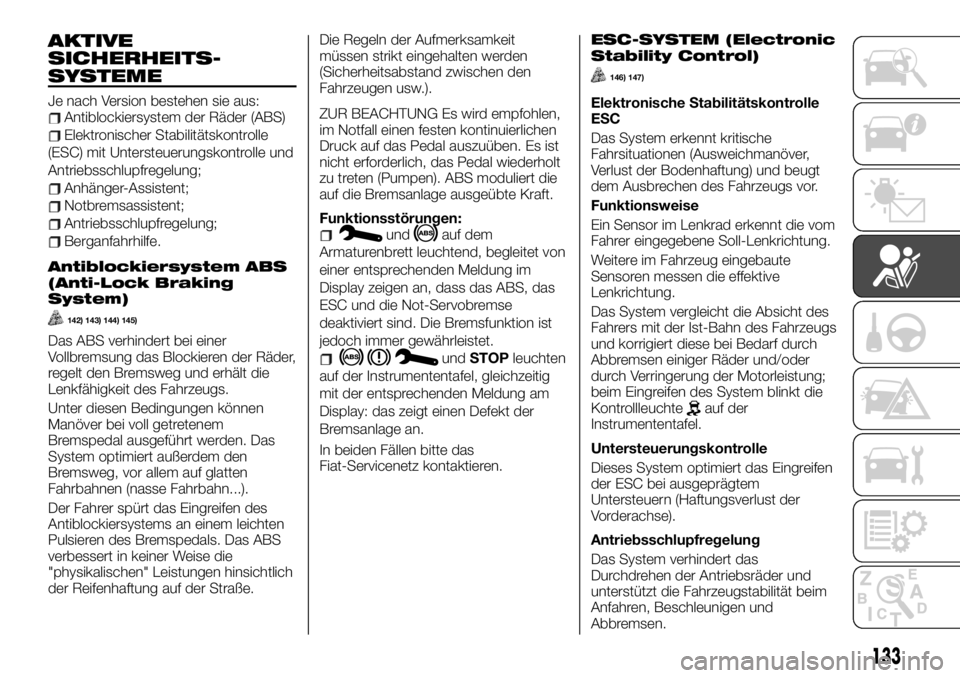

KENNTNIS DES FAHRZEUGES

AKTIVE
SICHERHEITS-
SYSTEME
Je nach Version bestehen sie aus:Antiblockiersystem der Räder (ABS)
Elektronischer Stabilitätskontrolle
(ESC) mit Untersteuerungskontrolle und
Antriebsschlupfregelung;
Anhänger-Assistent;
Notbremsassistent;
Antriebsschlupfregelung;
Berganfahrhilfe.
Antiblockiersystem ABS
(Anti-Lock Braking
System)
142) 143) 144) 145)
Das ABS verhindert bei einer
Vollbremsung das Blockieren der Räder,
regelt den Bremsweg und erhält die
Lenkfähigkeit des Fahrzeugs.
Unter diesen Bedingungen können
Manöver bei voll getretenem
Bremspedal ausgeführt werden. Das
System optimiert außerdem den
Bremsweg, vor allem auf glatten
Fahrbahnen (nasse Fahrbahn...).
Der Fahrer spürt das Eingreifen des
Antiblockiersystems an einem leichten
Pulsieren des Bremspedals. Das ABS
verbessert in keiner Weise die
"physikalischen" Leistungen hinsichtlich
der Reifenhaftung auf der Straße.Die Regeln der Aufmerksamkeit
müssen strikt eingehalten werden
(Sicherheitsabstand zwischen den
Fahrzeugen usw.).
ZUR BEACHTUNG Es wird empfohlen,
im Notfall einen festen kontinuierlichen
Druck auf das Pedal auszuüben. Es ist
nicht erforderlich, das Pedal wiederholt
zu treten (Pumpen). ABS moduliert die
auf die Bremsanlage ausgeübte Kraft.
Funktionsstörungen:
undauf dem
Armaturenbrett leuchtend, begleitet von
einer entsprechenden Meldung im
Display zeigen an, dass das ABS, das
ESC und die Not-Servobremse
deaktiviert sind. Die Bremsfunktion ist
jedoch immer gewährleistet.
undSTOPleuchten
auf der Instrumententafel, gleichzeitig
mit der entsprechenden Meldung am
Display: das zeigt einen Defekt der
Bremsanlage an.
In beiden Fällen bitte das
Fiat-Servicenetz kontaktieren.
ESC-SYSTEM (Electronic
Stability Control)
146) 147)
Elektronische Stabilitätskontrolle
ESC
Das System erkennt kritische
Fahrsituationen (Ausweichmanöver,
Verlust der Bodenhaftung) und beugt
dem Ausbrechen des Fahrzeugs vor.
Funktionsweise
Ein Sensor im Lenkrad erkennt die vom
Fahrer eingegebene Soll-Lenkrichtung.
Weitere im Fahrzeug eingebaute
Sensoren messen die effektive
Lenkrichtung.
Das System vergleicht die Absicht des
Fahrers mit der Ist-Bahn des Fahrzeugs
und korrigiert diese bei Bedarf durch
Abbremsen einiger Räder und/oder
durch Verringerung der Motorleistung;
beim Eingreifen des System blinkt die
Kontrollleuchte
auf der
Instrumententafel.
Untersteuerungskontrolle
Dieses System optimiert das Eingreifen
der ESC bei ausgeprägtem
Untersteuern (Haftungsverlust der
Vorderachse).
Antriebsschlupfregelung
Das System verhindert das
Durchdrehen der Antriebsräder und
unterstützt die Fahrzeugstabilität beim
Anfahren, Beschleunigen und
Abbremsen.
133

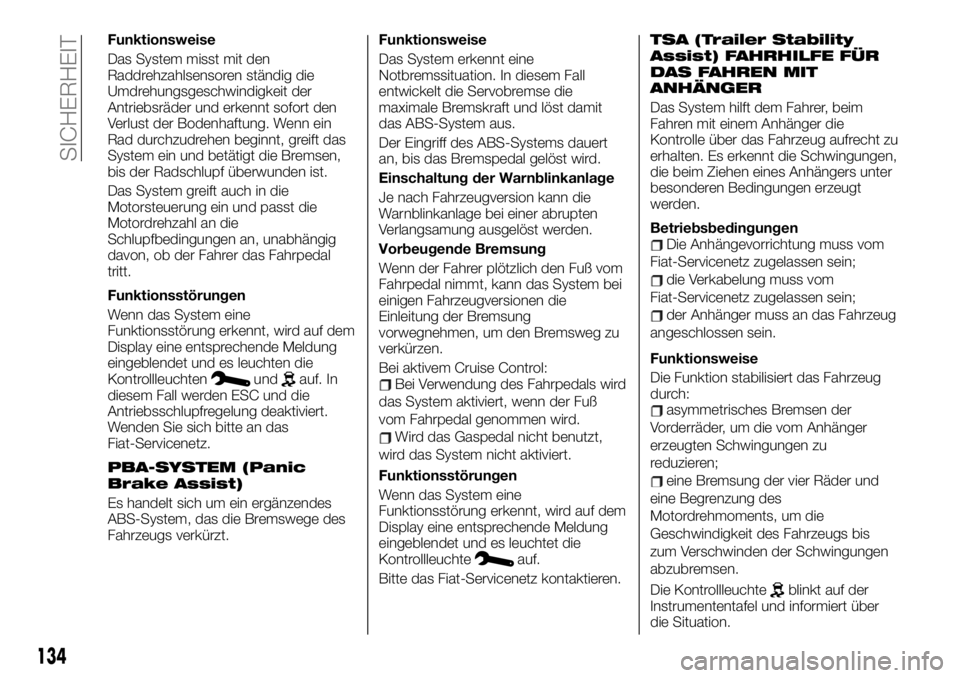

Funktionsweise
Das System misst mit den
Raddrehzahlsensoren ständig die
Umdrehungsgeschwindigkeit der
Antriebsräder und erkennt sofort den
Verlust der Bodenhaftung. Wenn ein
Rad durchzudrehen beginnt, greift das
System ein und betätigt die Bremsen,
bis der Radschlupf überwunden ist.
Das System greift auch in die
Motorsteuerung ein und passt die
Motordrehzahl an die
Schlupfbedingungen an, unabhängig
davon, ob der Fahrer das Fahrpedal
tritt.
Funktionsstörungen
Wenn das System eine
Funktionsstörung erkennt, wird auf dem
Display eine entsprechende Meldung
eingeblendet und es leuchten die
Kontrollleuchten
undauf. In
diesem Fall werden ESC und die
Antriebsschlupfregelung deaktiviert.
Wenden Sie sich bitte an das
Fiat-Servicenetz.
PBA-SYSTEM (Panic
Brake Assist)
Es handelt sich um ein ergänzendes
ABS-System, das die Bremswege des
Fahrzeugs verkürzt.Funktionsweise
Das System erkennt eine
Notbremssituation. In diesem Fall
entwickelt die Servobremse die
maximale Bremskraft und löst damit
das ABS-System aus.
Der Eingriff des ABS-Systems dauert
an, bis das Bremspedal gelöst wird.
Einschaltung der Warnblinkanlage
Je nach Fahrzeugversion kann die
Warnblinkanlage bei einer abrupten
Verlangsamung ausgelöst werden.
Vorbeugende Bremsung
Wenn der Fahrer plötzlich den Fuß vom
Fahrpedal nimmt, kann das System bei
einigen Fahrzeugversionen die
Einleitung der Bremsung
vorwegnehmen, um den Bremsweg zu
verkürzen.
Bei aktivem Cruise Control:
Bei Verwendung des Fahrpedals wird
das System aktiviert, wenn der Fuß
vom Fahrpedal genommen wird.
Wird das Gaspedal nicht benutzt,
wird das System nicht aktiviert.
Funktionsstörungen
Wenn das System eine
Funktionsstörung erkennt, wird auf dem
Display eine entsprechende Meldung
eingeblendet und es leuchtet die
Kontrollleuchte
auf.
Bitte das Fiat-Servicenetz kontaktieren.
TSA (Trailer Stability
Assist) FAHRHILFE FÜR
DAS FAHREN MIT
ANHÄNGER
Das System hilft dem Fahrer, beim
Fahren mit einem Anhänger die
Kontrolle über das Fahrzeug aufrecht zu
erhalten. Es erkennt die Schwingungen,
die beim Ziehen eines Anhängers unter
besonderen Bedingungen erzeugt
werden.
Betriebsbedingungen
Die Anhängevorrichtung muss vom
Fiat-Servicenetz zugelassen sein;
die Verkabelung muss vom
Fiat-Servicenetz zugelassen sein;
der Anhänger muss an das Fahrzeug
angeschlossen sein.
Funktionsweise
Die Funktion stabilisiert das Fahrzeug
durch:
asymmetrisches Bremsen der
Vorderräder, um die vom Anhänger
erzeugten Schwingungen zu
reduzieren;
eine Bremsung der vier Räder und
eine Begrenzung des
Motordrehmoments, um die
Geschwindigkeit des Fahrzeugs bis
zum Verschwinden der Schwingungen
abzubremsen.
Die Kontrollleuchte
blinkt auf der
Instrumententafel und informiert über
die Situation.
134
SICHERHEIT

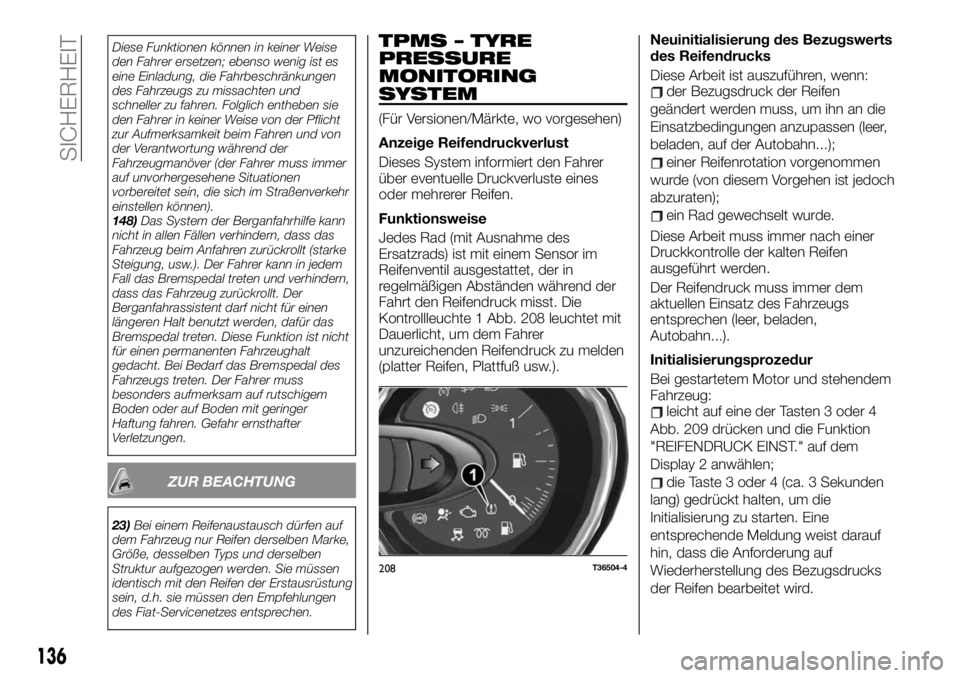

Diese Funktionen können in keiner Weise
den Fahrer ersetzen; ebenso wenig ist es
eine Einladung, die Fahrbeschränkungen
des Fahrzeugs zu missachten und
schneller zu fahren. Folglich entheben sie
den Fahrer in keiner Weise von der Pflicht
zur Aufmerksamkeit beim Fahren und von
der Verantwortung während der
Fahrzeugmanöver (der Fahrer muss immer
auf unvorhergesehene Situationen
vorbereitet sein, die sich im Straßenverkehr
einstellen können).
148)Das System der Berganfahrhilfe kann
nicht in allen Fällen verhindern, dass das
Fahrzeug beim Anfahren zurückrollt (starke
Steigung, usw.). Der Fahrer kann in jedem
Fall das Bremspedal treten und verhindern,
dass das Fahrzeug zurückrollt. Der
Berganfahrassistent darf nicht für einen
längeren Halt benutzt werden, dafür das
Bremspedal treten. Diese Funktion ist nicht
für einen permanenten Fahrzeughalt
gedacht. Bei Bedarf das Bremspedal des
Fahrzeugs treten. Der Fahrer muss
besonders aufmerksam auf rutschigem
Boden oder auf Boden mit geringer
Haftung fahren. Gefahr ernsthafter
Verletzungen.
ZUR BEACHTUNG
23)Bei einem Reifenaustausch dürfen auf
dem Fahrzeug nur Reifen derselben Marke,
Größe, desselben Typs und derselben
Struktur aufgezogen werden. Sie müssen
identisch mit den Reifen der Erstausrüstung
sein, d.h. sie müssen den Empfehlungen
des Fiat-Servicenetzes entsprechen.
TPMS – TYRE
PRESSURE
MONITORING
SYSTEM
(Für Versionen/Märkte, wo vorgesehen)
Anzeige Reifendruckverlust
Dieses System informiert den Fahrer
über eventuelle Druckverluste eines
oder mehrerer Reifen.
Funktionsweise
Jedes Rad (mit Ausnahme des
Ersatzrads) ist mit einem Sensor im
Reifenventil ausgestattet, der in
regelmäßigen Abständen während der
Fahrt den Reifendruck misst. Die
Kontrollleuchte 1 Abb. 208 leuchtet mit
Dauerlicht, um dem Fahrer
unzureichenden Reifendruck zu melden
(platter Reifen, Plattfuß usw.).Neuinitialisierung des Bezugswerts
des Reifendrucks
Diese Arbeit ist auszuführen, wenn:
der Bezugsdruck der Reifen
geändert werden muss, um ihn an die
Einsatzbedingungen anzupassen (leer,
beladen, auf der Autobahn...);
einer Reifenrotation vorgenommen
wurde (von diesem Vorgehen ist jedoch
abzuraten);
ein Rad gewechselt wurde.
Diese Arbeit muss immer nach einer
Druckkontrolle der kalten Reifen
ausgeführt werden.
Der Reifendruck muss immer dem
aktuellen Einsatz des Fahrzeugs
entsprechen (leer, beladen,
Autobahn...).
Initialisierungsprozedur
Bei gestartetem Motor und stehendem
Fahrzeug:
leicht auf eine der Tasten 3 oder 4
Abb. 209 drücken und die Funktion
"REIFENDRUCK EINST." auf dem
Display 2 anwählen;
die Taste 3 oder 4 (ca. 3 Sekunden
lang) gedrückt halten, um die
Initialisierung zu starten. Eine
entsprechende Meldung weist darauf
hin, dass die Anforderung auf
Wiederherstellung des Bezugsdrucks
der Reifen bearbeitet wird.
208T36504-4
136
SICHERHEIT

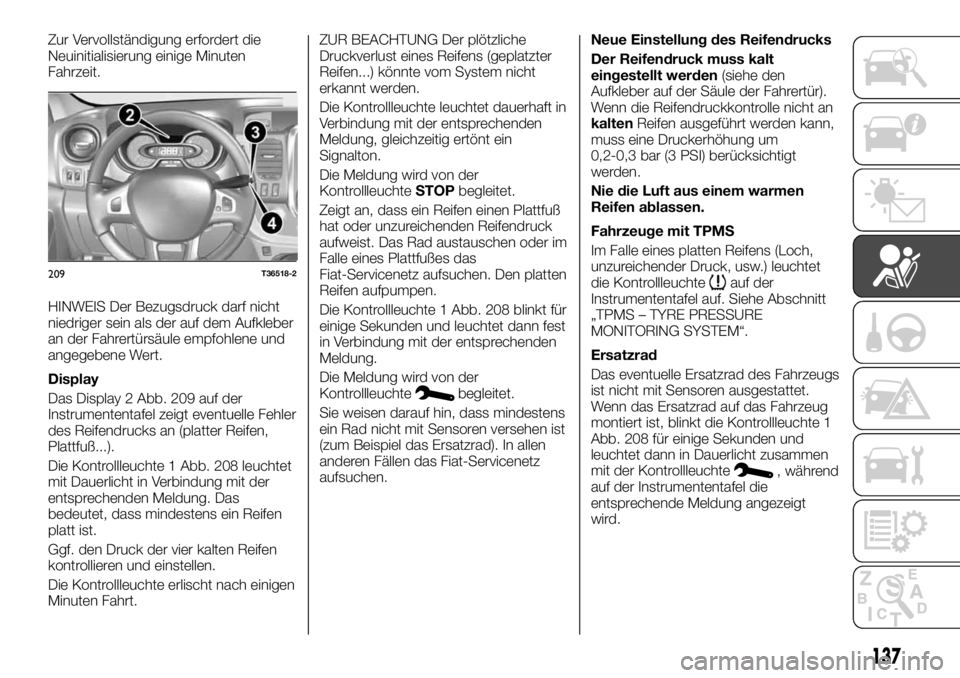

Zur Vervollständigung erfordert die
Neuinitialisierung einige Minuten
Fahrzeit.
HINWEIS Der Bezugsdruck darf nicht
niedriger sein als der auf dem Aufkleber
an der Fahrertürsäule empfohlene und
angegebene Wert.
Display
Das Display 2 Abb. 209 auf der
Instrumententafel zeigt eventuelle Fehler
des Reifendrucks an (platter Reifen,
Plattfuß...).
Die Kontrollleuchte 1 Abb. 208 leuchtet
mit Dauerlicht in Verbindung mit der
entsprechenden Meldung. Das
bedeutet, dass mindestens ein Reifen
platt ist.
Ggf. den Druck der vier kalten Reifen
kontrollieren und einstellen.
Die Kontrollleuchte erlischt nach einigen
Minuten Fahrt.ZUR BEACHTUNG Der plötzliche
Druckverlust eines Reifens (geplatzter
Reifen...) könnte vom System nicht
erkannt werden.
Die Kontrollleuchte leuchtet dauerhaft in
Verbindung mit der entsprechenden
Meldung, gleichzeitig ertönt ein
Signalton.
Die Meldung wird von der
KontrollleuchteSTOPbegleitet.
Zeigt an, dass ein Reifen einen Plattfuß
hat oder unzureichenden Reifendruck
aufweist. Das Rad austauschen oder im
Falle eines Plattfußes das
Fiat-Servicenetz aufsuchen. Den platten
Reifen aufpumpen.
Die Kontrollleuchte 1 Abb. 208 blinkt für
einige Sekunden und leuchtet dann fest
in Verbindung mit der entsprechenden
Meldung.
Die Meldung wird von der
Kontrollleuchte
begleitet.
Sie weisen darauf hin, dass mindestens
ein Rad nicht mit Sensoren versehen ist
(zum Beispiel das Ersatzrad). In allen
anderen Fällen das Fiat-Servicenetz
aufsuchen.Neue Einstellung des Reifendrucks
Der Reifendruck muss kalt
eingestellt werden(siehe den
Aufkleber auf der Säule der Fahrertür).
Wenn die Reifendruckkontrolle nicht an
kaltenReifen ausgeführt werden kann,
muss eine Druckerhöhung um
0,2-0,3 bar (3 PSI) berücksichtigt
werden.
Nie die Luft aus einem warmen
Reifen ablassen.
Fahrzeuge mit TPMS
Im Falle eines platten Reifens (Loch,
unzureichender Druck, usw.) leuchtet
die Kontrollleuchte
auf der
Instrumententafel auf. Siehe Abschnitt
„TPMS – TYRE PRESSURE
MONITORING SYSTEM“.
Ersatzrad
Das eventuelle Ersatzrad des Fahrzeugs
ist nicht mit Sensoren ausgestattet.
Wenn das Ersatzrad auf das Fahrzeug
montiert ist, blinkt die Kontrollleuchte 1
Abb. 208 für einige Sekunden und
leuchtet dann in Dauerlicht zusammen
mit der Kontrollleuchte
, während
auf der Instrumententafel die
entsprechende Meldung angezeigt
wird.
209T36518-2
137

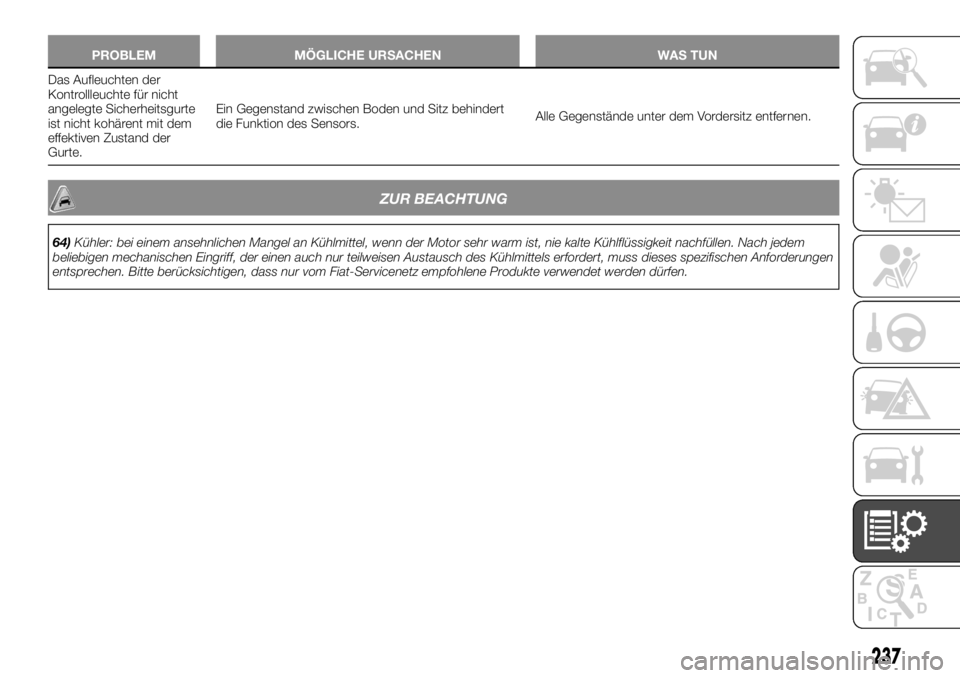

PROBLEM MÖGLICHE URSACHEN WAS TUN
Das Aufleuchten der
Kontrollleuchte für
nicht
angelegte Sicherheitsgurte
ist nicht kohärent mit dem
effektiven Zustand der
Gurte.Ein Gegenstand zwischen Boden und Sitz behindert
die Funktion des Sensors.Alle Gegenstände unter dem Vordersitz entfernen.
ZUR BEACHTUNG
64)Kühler: bei einem ansehnlichen Mangel an Kühlmittel, wenn der Motor sehr warm ist, nie kalte Kühlflüssigkeit nachfüllen. Nach jedem
beliebigen mechanischen Eingriff, der einen auch nur teilweisen Austausch des Kühlmittels erfordert, muss dieses spezifischen Anforderungen
entsprechen. Bitte berücksichtigen, dass nur vom Fiat-Servicenetz empfohlene Produkte verwendet werden dürfen.
237
