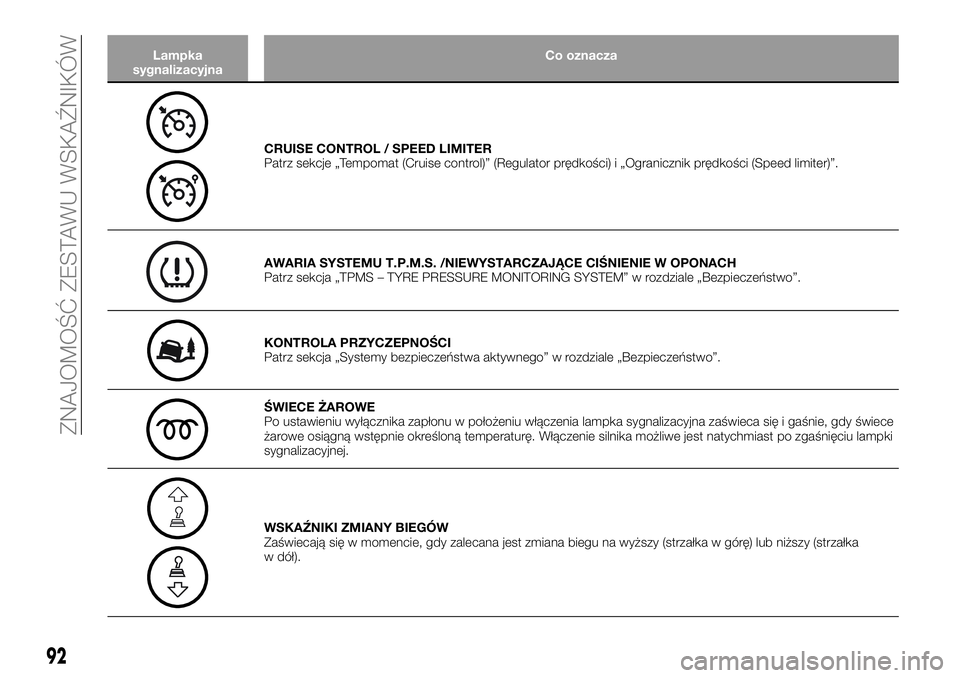

Lampka
sygnalizacyjnaCo oznacza
CRUISE CONTROL / SPEED LIMITER
Patrz sekcje „Tempomat (Cruise control)” (Regulator prędkości) i „Ogranicznik prędkości (Speed limiter)”.
AWARIA SYSTEMU T.P.M.S. /NIEWYSTARCZAJĄCE CIŚNIENIE W OPONACH
Patrz sekcja „TPMS – TYRE PRESSURE MONITORING SYSTEM” w rozdziale „Bezpieczeństwo”.
KONTROLA PRZYCZEPNOŚCI
Patrz sekcja „Systemy bezpieczeństwa aktywnego” w rozdziale „Bezpieczeństwo”.
ŚWIECE ŻAROWE
Po ustawieniu wyłącznika zapłonu w położeniu włączenia lampka sygnalizacyjna zaświeca się i gaśnie, gdy świece
żarowe osiągną wstępnie określoną temperaturę. Włączenie silnika możliwe jest natychmiast po zgaśnięciu lampki
sygnalizacyjnej.
WSKAŹNIKI ZMIANY BIEGÓW
Zaświecają się w momencie, gdy zalecana jest zmiana biegu na wyższy (strzałka w górę) lub niższy (strzałka
w dół).
92
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

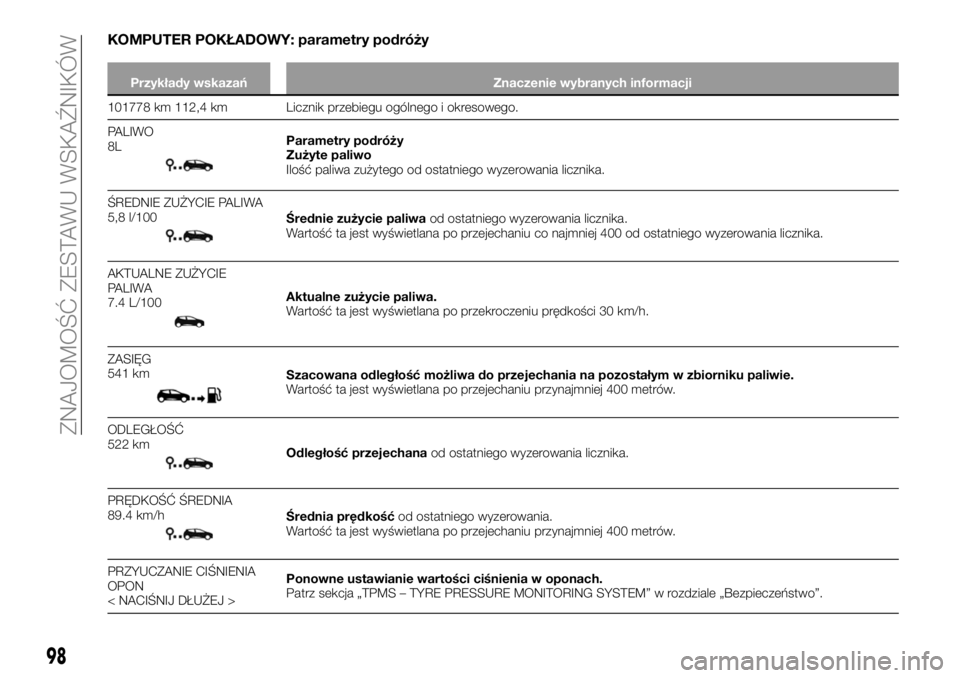

KOMPUTER POKŁADOWY: parametry podróży
Przykłady wskazań Znaczenie wybranych informacji
101778 km 112,4 km Licznik przebiegu ogólnego i okresowego.
PALIWO
8L
Parametry podróży
Zużyte paliwo
Ilość paliwa zużytego od ostatniego wyzerowania licznika.
ŚREDNIE ZUŻYCIE PALIWA
5,8 l/100
Średnie zużycie paliwaod ostatniego wyzerowania licznika.
Wartość ta jest wyświetlana po przejechaniu co najmniej 400 od ostatniego wyzerowania licznika.
AKTUALNE ZUŻYCIE
PALIWA
7.4 L/100
Aktualne zużycie paliwa.
Wartość ta jest wyświetlana po przekroczeniu prędkości 30 km/h.
ZASIĘG
541 km
Szacowana odległość możliwa do przejechania na pozostałym w zbiorniku paliwie.
Wartość ta jest wyświetlana po przejechaniu przynajmniej 400 metrów.
ODLEGŁOŚĆ
522 km
Odległość przejechanaod ostatniego wyzerowania licznika.
PRĘDKOŚĆ ŚREDNIA
89.4 km/h
Średnia prędkośćod ostatniego wyzerowania.
Wartość ta jest wyświetlana po przejechaniu przynajmniej 400 metrów.
PRZYUCZANIE CIŚNIENIA
OPON
< NACIŚNIJ DŁUŻEJ >Ponowne ustawianie wartości ciśnienia w oponach.
Patrz sekcja „TPMS – TYRE PRESSURE MONITORING SYSTEM” w rozdziale „Bezpieczeństwo”.
98
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

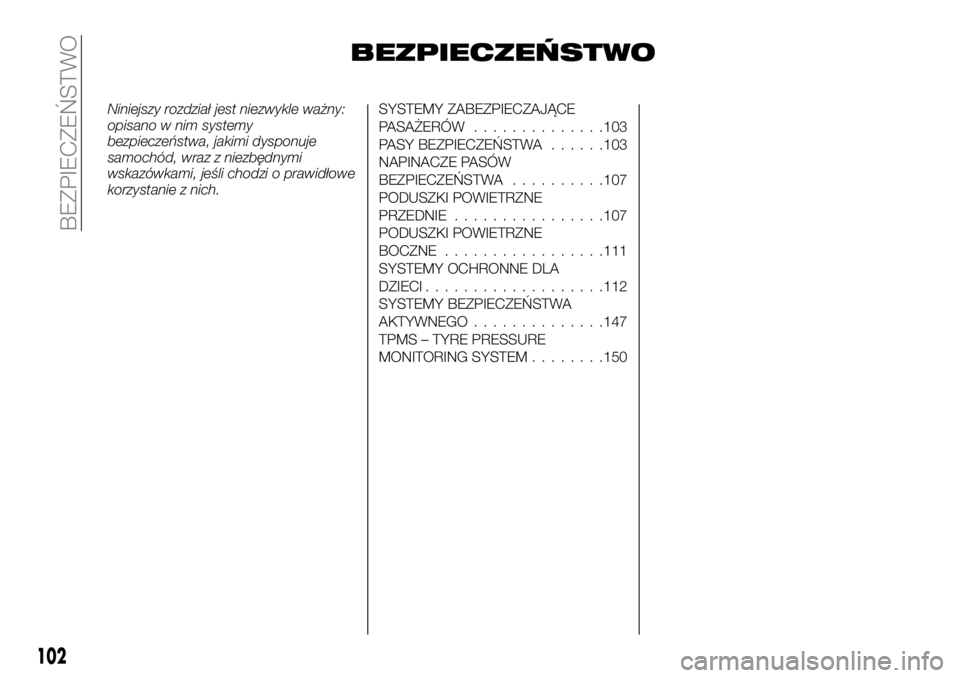

BEZPIECZEŃSTWO
Niniejszy rozdział jest niezwykle ważny:
opisano w nim systemy
bezpieczeństwa, jakimi dysponuje
samochód, wraz z niezbędnymi
wskazówkami, jeśli chodzi o prawidłowe
korzystanie z nich.SYSTEMY ZABEZPIECZAJĄCE
PASAŻERÓW..............103
PASY BEZPIECZEŃSTWA......103
NAPINACZE PASÓW
BEZPIECZEŃSTWA..........107
PODUSZKI POWIETRZNE
PRZEDNIE................107
PODUSZKI POWIETRZNE
BOCZNE.................111
SYSTEMY OCHRONNE DLA
DZIECI...................112
SYSTEMY BEZPIECZEŃSTWA
AKTYWNEGO..............147
TPMS – TYRE PRESSURE
MONITORING SYSTEM........150
102
BEZPIECZEŃSTWO

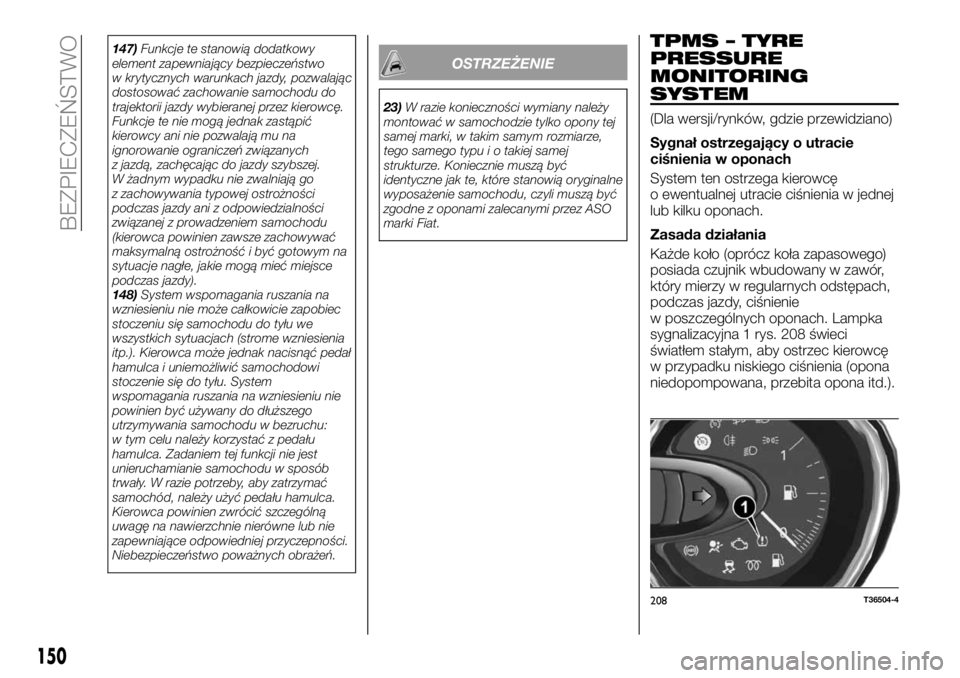

147)Funkcje te stanowią dodatkowy
element zapewniający bezpieczeństwo
w krytycznych warunkach jazdy, pozwalając
dostosować zachowanie samochodu do
trajektorii jazdy wybieranej przez kierowcę.
Funkcje te nie mogą jednak zastąpić
kierowcy ani nie pozwalają mu na
ignorowanie ograniczeń związanych
z jazdą, zachęcając do jazdy szybszej.
W żadnym wypadku nie zwalniają go
z zachowywania typowej ostrożności
podczas jazdy ani z odpowiedzialności
związanej z prowadzeniem samochodu
(kierowca powinien zawsze zachowywać
maksymalną ostrożność i być gotowym na
sytuacje nagłe, jakie mogą mieć miejsce
podczas jazdy).
148)System wspomagania ruszania na
wzniesieniu nie może całkowicie zapobiec
stoczeniu się samochodu do tyłu we
wszystkich sytuacjach (strome wzniesienia
itp.). Kierowca może jednak nacisnąć pedał
hamulca i uniemożliwić samochodowi
stoczenie się do tyłu. System
wspomagania ruszania na wzniesieniu nie
powinien być używany do dłuższego
utrzymywania samochodu w bezruchu:
w tym celu należy korzystać z pedału
hamulca. Zadaniem tej funkcji nie jest
unieruchamianie samochodu w sposób
trwały. W razie potrzeby, aby zatrzymać
samochód, należy użyć pedału hamulca.
Kierowca powinien zwrócić szczególną
uwagę na nawierzchnie nierówne lub nie
zapewniające odpowiedniej przyczepności.
Niebezpieczeństwo poważnych obrażeń.OSTRZEŻENIE
23)W razie konieczności wymiany należy
montować w samochodzie tylko opony tej
samej marki, w takim samym rozmiarze,
tego samego typu i o takiej samej
strukturze. Koniecznie muszą być
identyczne jak te, które stanowią oryginalne
wyposażenie samochodu, czyli muszą być
zgodne z oponami zalecanymi przez ASO
marki Fiat.
TPMS – TYRE
PRESSURE
MONITORING
SYSTEM
(Dla wersji/rynków, gdzie przewidziano)
Sygnał ostrzegający o utracie
ciśnienia w oponach
System ten ostrzega kierowcę
o ewentualnej utracie ciśnienia w jednej
lub kilku oponach.
Zasada działania
Każde koło (oprócz koła zapasowego)
posiada czujnik wbudowany w zawór,
który mierzy w regularnych odstępach,
podczas jazdy, ciśnienie
w poszczególnych oponach. Lampka
sygnalizacyjna 1 rys. 208 świeci
światłem stałym, aby ostrzec kierowcę
w przypadku niskiego ciśnienia (opona
niedopompowana, przebita opona itd.).
208T36504-4
150
BEZPIECZEŃSTWO

Przywracanie prawidłowego
ciśnienia w oponach
Ciśnienie należy sprawdzać
i uzupełniać, gdy opony są zimne
(patrz etykieta umieszczona na słupku
drzwi kierowcy). Jeżeli ciśnienia nie
można sprawdzić, gdy opony są
zimne, należy uwzględnić wzrost
ciśnienia o 0,2-0,3 bara (3 psi).
Nie należy nigdy spuszczać
powietrza z opon rozgrzanych.
Samochody wyposażone w system
TPMS
W razie niskiego ciśnienia w oponie
(z powodu przebicia, niedostatecznego
napompowania itd.), lampka
sygnalizacyjna
w zestawie
wskaźników zaświeca się. Patrz sekcja
„TPMS – TYRE PRESSURE
MONITORING SYSTEM”.
Koło zapasowe
O ile samochód jest w nie wyposażony,
koło zapasowe nie posiada czujników.
W przypadku zamontowania go
w samochodzie lampka sygnalizacyjna
1 rys. 208 miga przez kilka sekund, po
czym świeci światłem stałym razem
z lampką sygnalizacyjną
,
natomiast w zestawie wskaźników
pojawia się specjalny komunikat.Butle z wypełniaczem do naprawy
opon i zestaw do pompowania
Ze względu na specyficzne cechy
zaworów należy stosować wyłącznie
elementy wyposażenia autoryzowane
przez ASO marki Fiat. Patrz sekcja
„Zestaw do pompowania opon”
w rozdziale „W razie awarii”.
OSTRZEŻENIE Funkcja ta stanowi
dodatkowe wsparcie podczas jazdy, nie
może jednak zastąpić kierowcy.
W żadnym wypadku nie zwalnia zatem
kierowcy z obowiązku uważnego
i odpowiedzialnego sposobu
prowadzenia samochodu. Należy
sprawdzać ciśnienie w oponach,
włącznie z kołem zapasowym, raz
w miesiącu.
OSTRZEŻENIE Ze względów
bezpieczeństwa kierowcy i pasażerów
samochodu lampkaSTOPnakazuje
obowiązkowe, natychmiastowe
zatrzymanie samochodu zgodnie
z panującymi warunkami ruchu
drogowego.
152
BEZPIECZEŃSTWO

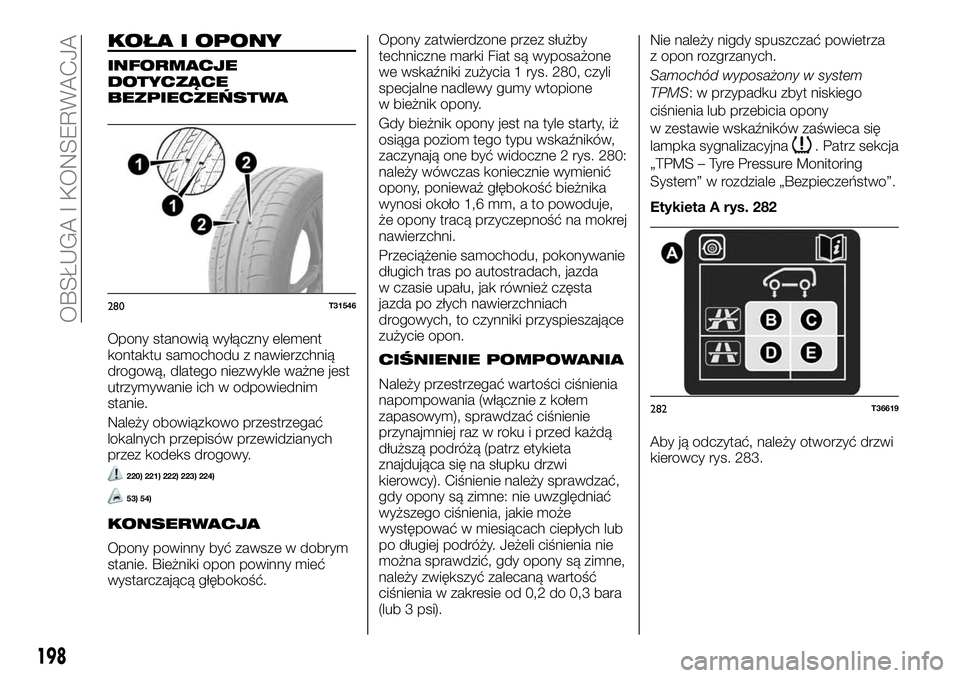

KOŁA I OPONY
INFORMACJE
DOTYCZĄCE
BEZPIECZEŃSTWA
Opony stanowią wyłączny element
kontaktu samochodu z nawierzchnią
drogową, dlatego niezwykle ważne jest
utrzymywanie ich w odpowiednim
stanie.
Należy obowiązkowo przestrzegać
lokalnych przepisów przewidzianych
przez kodeks drogowy.
220) 221) 222) 223) 224)
53) 54)
KONSERWACJA
Opony powinny być zawsze w dobrym
stanie. Bieżniki opon powinny mieć
wystarczającą głębokość.Opony zatwierdzone przez służby
techniczne marki Fiat są wyposażone
we wskaźniki zużycia 1 rys. 280, czyli
specjalne nadlewy gumy wtopione
w bieżnik opony.
Gdy bieżnik opony jest na tyle starty, iż
osiąga poziom tego typu wskaźników,
zaczynają one być widoczne 2 rys. 280:
należy wówczas koniecznie wymienić
opony, ponieważ głębokość bieżnika
wynosi około 1,6 mm, a to powoduje,
że opony tracą przyczepność na mokrej
nawierzchni.
Przeciążenie samochodu, pokonywanie
długich tras po autostradach, jazda
w czasie upału, jak również częsta
jazda po złych nawierzchniach
drogowych, to czynniki przyspieszające
zużycie opon.
CIŚNIENIE POMPOWANIA
Należy przestrzegać wartości ciśnienia
napompowania (włącznie z kołem
zapasowym), sprawdzać ciśnienie
przynajmniej raz w roku i przed każdą
dłuższą podróżą (patrz etykieta
znajdująca się na słupku drzwi
kierowcy). Ciśnienie należy sprawdzać,
gdy opony są zimne: nie uwzględniać
wyższego ciśnienia, jakie może
występować w miesiącach ciepłych lub
po długiej podróży. Jeżeli ciśnienia nie
można sprawdzić, gdy opony są zimne,
należy zwiększyć zalecaną wartość
ciśnienia w zakresie od 0,2 do 0,3 bara
(lub 3 psi).Nie należy nigdy spuszczać powietrza
z opon rozgrzanych.
Samochód wyposażony w system
TPMS: w przypadku zbyt niskiego
ciśnienia lub przebicia opony
w zestawie wskaźników zaświeca się
lampka sygnalizacyjna
. Patrz sekcja
„TPMS – Tyre Pressure Monitoring
System” w rozdziale „Bezpieczeństwo”.
Etykieta A rys. 282
Aby ją odczytać, należy otworzyć drzwi
kierowcy rys. 283.
280T31546
282T36619
198
OBSŁUGA I KONSERWACJA

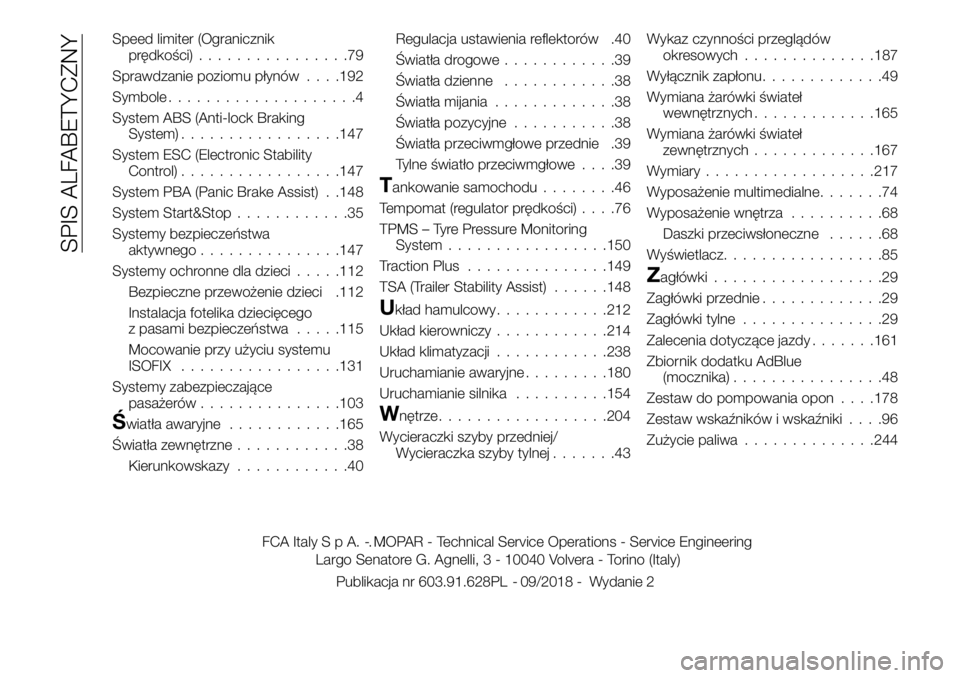

Speed limiter (Ogranicznik
prędkości)................79
Sprawdzanie poziomu płynów. . . .192
Symbole....................4
System ABS (Anti-lock Braking
System).................147
System ESC (Electronic Stability
Control).................147
System PBA (Panic Brake Assist) . .148
System Start&Stop............35
Systemy bezpieczeństwa
aktywnego...............147
Systemy ochronne dla dzieci.....112
Bezpieczne przewożenie dzieci .112
Instalacja fotelika dziecięcego
z pasami bezpieczeństwa.....115
Mocowanie przy użyciu systemu
ISOFIX.................131
Systemy zabezpieczające
pasażerów...............103
Światła awaryjne . ...........165
Światła zewnętrzne............38
Kierunkowskazy............40Regulacja ustawienia reflektorów .40
Światła drogowe............39
Światła dzienne............38
Światła mijania.............38
Światła pozycyjne...........38
Światła przeciwmgłowe przednie .39
Tylne światło przeciwmgłowe....39
Tankowanie samochodu........46
Tempomat (regulator prędkości)....76
TPMS – Tyre Pressure Monitoring
System.................150
Traction Plus...............149
TSA (Trailer Stability Assist)......148
Układ hamulcowy............212
Układ kierowniczy............214
Układ klimatyzacji............238
Uruchamianie awaryjne.........180
Uruchamianie silnika..........154
Wnętrze..................204
Wycieraczki szyby przedniej/
Wycieraczka szyby tylnej.......43Wykaz czynności przeglądów
okresowych..............187
Wyłącznik zapłonu.............49
Wymiana żarówki świateł
wewnętrznych.............165
Wymiana żarówki świateł
zewnętrznych.............167
Wymiary..................217
Wyposażenie multimedialne.......74
Wyposażenie wnętrza..........68
Daszki przeciwsłoneczne......68
Wyświetlacz.................85
Zagłówki..................29
Zagłówki przednie.............29
Zagłówki tylne...............29
Zalecenia dotyczące jazdy.......161
Zbiornik dodatku AdBlue
(mocznika)................48
Zestaw do pompowania opon. . . .178
Zestaw wskaźników i wskaźniki....96
Zużycie paliwa..............244
