FIAT TALENTO 2020 Notice d'entretien (in French)

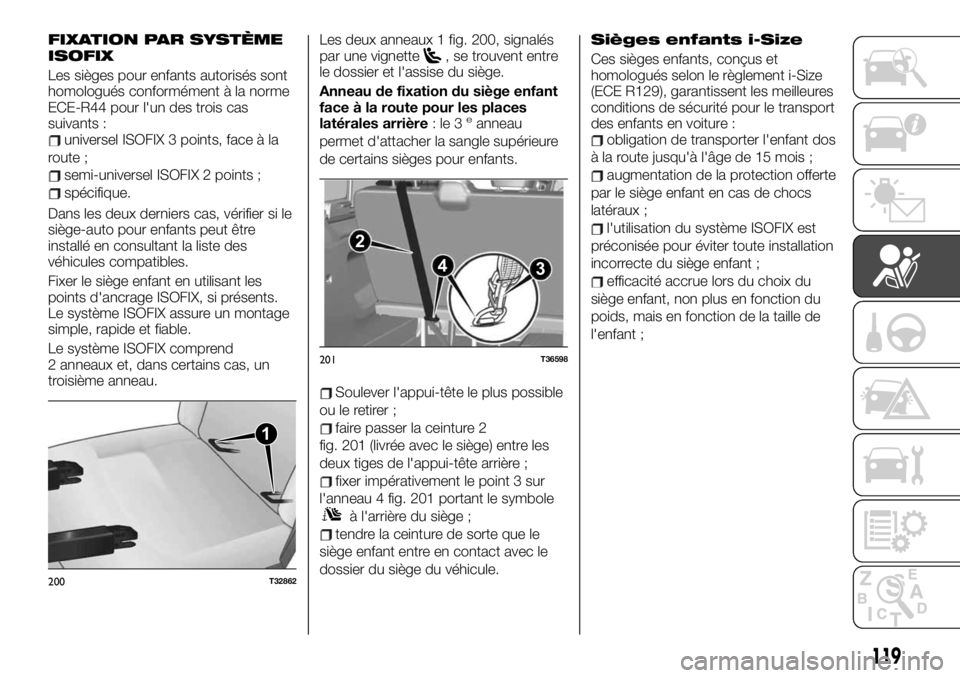

FIXATION PAR SYSTÈME
ISOFIX
Les sièges pour enfants autorisés sont
homologués conformément à la norme
ECE-R44 pour l'un des trois cas
suivants :
universel ISOFIX 3 points, face à la
route ;
semi-universel ISOFIX 2 points ;
spécifique.
Dans les deux derniers cas, vérifier si le
siège-auto pour enfants peut être
installé en consultant la liste des
véhicules compatibles.
Fixer le siège enfant en utilisant les
points d'ancrage ISOFIX, si présents.
Le système ISOFIX assure un montage
simple, rapide et fiable.
Le système ISOFIX comprend
2 anneaux et, dans certains cas, un
troisième anneau.Les deux anneaux 1 fig. 200, signalés
par une vignette
, se trouvent entre
le dossier et l'assise du siège.
Anneau de fixation du siège enfant
face à la route pour les places
latérales arrière:le3
eanneau
permet d'attacher la sangle supérieure
de certains sièges pour enfants.
Soulever l'appui-tête le plus possible
ou le retirer ;
faire passer la ceinture 2
fig. 201 (livrée avec le siège) entre les
deux tiges de l'appui-tête arrière ;
fixer impérativement le point 3 sur
l'anneau 4 fig. 201 portant le symbole
à l'arrière du siège ;
tendre la ceinture de sorte que le
siège enfant entre en contact avec le
dossier du siège du véhicule.
Sièges enfants i-Size
Ces sièges enfants, conçus et
homologués selon le règlement i-Size
(ECE R129), garantissent les meilleures
conditions de sécurité pour le transport
des enfants en voiture :
obligation de transporter l'enfant dos
à la route jusqu'à l'âge de 15 mois ;
augmentation de la protection offerte
par le siège enfant en cas de chocs
latéraux ;
l'utilisation du système ISOFIX est
préconisée pour éviter toute installation
incorrecte du siège enfant ;
efficacité accrue lors du choix du
siège enfant, non plus en fonction du
poids, mais en fonction de la taille de
l'enfant ;
1
200T32862
2
3 4
201T36598
119

meilleure compatibilité entre les
sièges de la voiture et les sièges
enfants : les sièges enfants i-Size
peuvent être considérés comme des
« Super ISOFIX », dans le sens qu'ils
peuvent parfaitement être installés dans
les places homologuées i-Size mais
aussi dans les positions homologuées
ISOFIX (ECE R44).
202F1B0124C
120
SÉCURITÉ

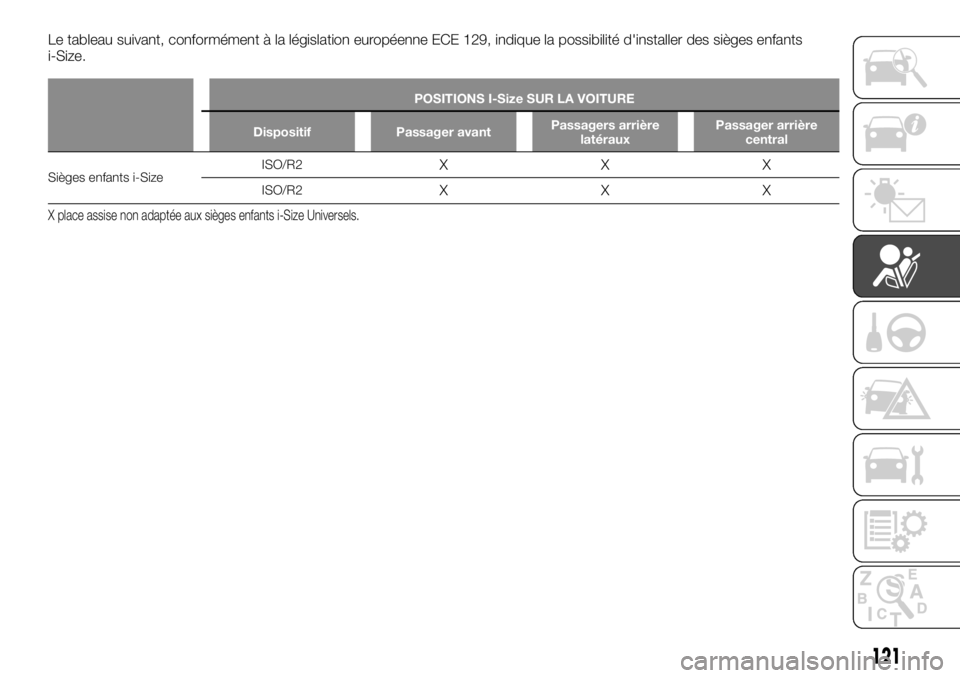

Le tableau suivant, conformément à la législation européenne ECE 129, indique la possibilité d'installer des sièges enfants
i-Size.
POSITIONS I-Size SUR LA VOITURE
Dispositif Passager avantPassagers arrière
latérauxPassager arrière
central
Sièges enfants i-SizeISO/R2XXX
ISO/R2XXX
X place assise non adaptée aux sièges enfants i-Size Universels.
121

Combi 5 places
137)
Poste ne permettant pas l'installation d'un siège-auto pour enfants de ce type.
Siège-auto pour enfants retenu par système ISOFIX
Poste permettant l'installation d'un siège-auto pour enfants avec système ISOFIX.
Les sièges arrière présentent un ancrage qui permet de fixer un siège-auto pour enfants tourné face à la route ISOFIX
universel. Les ancrages sont situés dans le coffre et sont visibles.
La taille d'un siège-auto pour enfants ISOFIX est représentée par une lettre :
A, B et B1 : sièges-auto face route appartenant au groupe 1 (de9à18kg);
C : sièges-auto dos route appartenant au groupe 1 (de9à18kg);
D et E : sièges-auto dos route appartenant au groupe 0 ou 0+ (moins de 13 kg) ;
F et G : nacelles du groupe 0 (moins de 10 kg).
203T36642
122
SÉCURITÉ

Le tableau ci-après reprend les informations des illustrations de la page précédente afin de respecter les normes en vigueur.
Version Combi 5 places
Type de siège-auto
pour enfantsPoids de l'enfantDimensions du
siège ISOFIXPlace avant
passagerPlace arrière
latéralePlace arrière
centrale
Nacelle
transversale
Groupe 0<10kgF
X IL (1) X
G
Siège enfant
coque dos route
Groupes 0 et 0+<13kg E X IL(2) X
Siège enfant dos
route<13kgetde9à
18 kgC, D X IL (2) X
Siège enfant face
routeGroupe 1de9à18kg A,B,B1 XIUF/IL (3) X
Rehausseur
Groupes 2 et 3de15à25kgetde
22à36kgX IUF/IL (3) X
X= Poste ne permettant pas l'installation d'un siège-auto pour enfants avec système ISOFIX.
IUF/IL= Poste permettant, pour les véhicules qui en sont équipés, l'installation d'un siège-auto pour enfants homologué
« Universel / semi-universel ou spécifique à un véhicule» grâce au système ISOFIX ; vérifiez la possibilité de montage.
(1)La nacelle s'installe transversalement par rapport au véhicule et occupe au moins deux places. La tête de l'enfant doit se
trouver du côté opposé à la porte du véhicule.
(2)Avancer le siège avant le plus possible pour installer un siège enfant dos à la route puis le repousser en arrière le plus
possible, en évitant qu'il n'entre en contact avec le siège enfant.
(3)Siège enfant face à la route : le dossier du siège enfant doit rester en contact avec le dossier du siège du véhicule.
Démonter l'appui-tête du siège arrière sur lequel est installé le siège enfant. Procéder à cette opération avant d'installer le siège
enfant (consulter le paragraphe « Appui-tête arrière » au chapitre « Connaissance du véhicule »). Ne pas reculer le siège avant
qui se trouve devant le siège enfant au-delà de la mi-course disponible et ne pas incliner son dossier au-delà de 25°.
123
Groupes






0+ et 1

Combi 6 places
Poste ne permettant pas l'installation d'un siège-auto pour enfants de ce type.
Siège-auto pour enfants retenu par système ISOFIX
Poste permettant l'installation d'un siège-auto pour enfants avec système ISOFIX.
Les sièges arrière présentent un ancrage qui permet de fixer un siège-auto pour enfants tourné face à la route ISOFIX
universel. Les ancrages sont situés dans le coffre et sont visibles.
La taille d'un siège-auto pour enfants ISOFIX est représentée par une lettre :
A, B et B1 : sièges-auto face route appartenant au groupe 1 (de9à18kg);
C : sièges-auto dos route appartenant au groupe 1 (de9à18kg);
D et E : sièges-auto dos route appartenant au groupe 0 ou 0+ (moins de 13 kg) ;
F et G : nacelles du groupe 0 (moins de 10 kg).
204T36640
124
SÉCURITÉ

Le tableau ci-après reprend les informations des illustrations de la page précédente afin de respecter les normes en vigueur.
Version Combi 6 places
Type de
siège-auto pour
enfantsPoids de l'enfantDimensions du
siège-auto pour
enfants ISOFIXPlace avant Place arrière
passager
centralpassager
latérallatérale centrale
Nacelle
transversale
Groupe 0<10kgF
XXXX
G
Siège enfant
coque dos route
Groupes 0 et 0+< 13 kg E X X IL (2) X
Siège enfant dos
routeGroupes 0+
et 1<13kgetde9à
18 kgC
XXXX
D
Siège enfant face
routeGroupe 1de9à18kg A,B,B1 X XIUF/IL (3) X
Rehausseur
Groupes 2 et 3de15à25kgetde
22à36kgX X IUF/IL (3) X
X: poste ne permettant pas l'installation d'un siège-auto pour enfants de cette catégorie.
IUF/IL: poste permettant, pour les véhicules qui en sont équipés, l'installation d'un siège-auto pour enfants homologué
« Universel / semi-universel ou spécifique à un véhicule» grâce au système ISOFIX ; vérifier la possibilité de montage.
(1): la nacelle s'installe transversalement par rapport au véhicule et occupe au moins deux places. La tête de l'enfant doit se
trouver du côté opposé à la porte du véhicule.
(2): avancer le siège avant le plus possible pour installer un siège enfant dos à la route puis le repousser en arrière le plus
possible, en évitant qu'il n'entre en contact avec le siège enfant.
(3): siège enfant face à la route : le dossier du siège enfant doit rester en contact avec le dossier du siège du véhicule.
Démonter l'appui-tête du siège arrière sur lequel est installé le siège enfant. Procéder à cette opération avant d'installer le siège
enfant (consulter le paragraphe « Appui-tête arrière » au chapitre « Connaissance du véhicule »). Ne pas reculer le siège avant
qui se trouve devant le siège enfant au-delà de la mi-course disponible et ne pas incliner son dossier au-delà de 25°.
125

Combi / bus 8 places
Poste ne permettant pas l'installation d'un siège-auto pour enfants de ce type.
Siège-auto pour enfants retenu par système ISOFIX
Poste permettant l'installation d'un siège-auto pour enfants avec système ISOFIX.
Les sièges arrière présentent un ancrage qui permet de fixer un siège-auto pour enfants tourné face à la route ISOFIX
universel. Les ancrages sont situés dans le coffre et sont visibles.
La taille d'un siège-auto pour enfants ISOFIX est représentée par une lettre :
A, B et B1 : sièges-auto face route appartenant au groupe 1 (de9à18kg);
C : sièges-auto dos route appartenant au groupe 1 (de9à18kg);
D et E : sièges-auto dos route appartenant au groupe 0 ou 0+ (moins de 13 kg) ;
F et G : nacelles du groupe 0 (moins de 10 kg).
205T36641
126
SÉCURITÉ

Le tableau ci-après reprend les informations des illustrations de la page précédente afin de respecter les normes en vigueur.
Version Combi / bus 8 places
Type de
siège-auto pour
enfantsPoids de l'enfantDimensions du
siège-auto pour
enfants ISOFIXPlace avant
passagerPlace arrière
latérale
2e rangéecentrale
2e rangéelatérale
3e rangéecentrale
3e rangée
Nacelle
transversale
Gr
oupe 0<10kgF
X IL (1) X X X
G
Siège enfant
coque dos route
Groupes 0 et 0+<13kg E X IL(2) X X X
Siège enfant dos
routeGroupes 0+
et 1<13kgetde9à
18 kgC, D X IL (2) X X X
Siège enfant
face route
Groupe 1de9à18kg A,B,B1 XIUF/IL (3) X X X
Rehausseur
Groupes 2 et 3de15à25kget
de22à36kgX IUF/IL (3) X X X
X: poste ne permettant pas l'installation d'un siège-auto pour enfants de cette catégorie.
IUF/IL: poste permettant, pour les véhicules qui en sont équipés, l'installation d'un siège-auto pour enfants homologué
« Universel / semi-universel ou spécifique à un véhicule» grâce au système ISOFIX ; vérifier la possibilité de montage.
(1): la nacelle s'installe transversalement par rapport au véhicule et occupe au moins deux places. La tête de l'enfant doit se
trouver du côté opposé à la porte du véhicule.
(2): avancer le siège avant le plus possible pour installer un siège enfant dos à la route puis le repousser en arrière le plus
possible, en évitant qu'il n'entre en contact avec le siège enfant.
(3): siège enfant face à la route : le dossier du siège enfant doit rester en contact avec le dossier du siège du véhicule.
Démonter l'appui-tête du siège arrière sur lequel est installé le siège enfant. Procéder à cette opération avant d'installer le siège
enfant (consulter le paragraphe « Appui-tête arrière » au chapitre « Connaissance du véhicule »). Ne pas reculer le siège avant
qui se trouve devant le siège enfant au-delà de la mi-course disponible et ne pas incliner son dossier au-delà de 25°.
127

Combi / bus 9 places
Poste ne permettant pas l'installation d'un siège-auto pour enfants de ce type.
Siège-auto pour enfants retenu par système ISOFIX
Poste permettant l'installation d'un siège-auto pour enfants avec système ISOFIX.
Les sièges arrière présentent un ancrage qui permet de fixer un siège-auto pour enfants tourné face à la route ISOFIX
universel. Les ancrages sont situés dans le coffre et sont visibles.
La taille d'un siège-auto pour enfants ISOFIX est représentée par une lettre :
A, B et B1 : sièges-auto face route appartenant au groupe 1 (de9à18kg);
C : sièges-auto dos route appartenant au groupe 1 (de9à18kg);
D et E : sièges-auto dos route appartenant au groupe 0 ou 0+ (moins de 13 kg) ;
F et G : nacelles du groupe 0 (moins de 10 kg).
206T36639
128
SÉCURITÉ
