ADVERTENCIA
2)El sistema utiliza fluido refrigerante
compatible con las normas vigentes en los
países de comercialización del vehículo
(R134a o R1234yf, indicado en la etiqueta
situada en el compartimento del motor). El
uso de otros refrigerantes compromete la
eficiencia y la integridad del sistema. Los
lubricantes utilizados para el compresor
deben ser compatibles con el refrigerante
indicado.

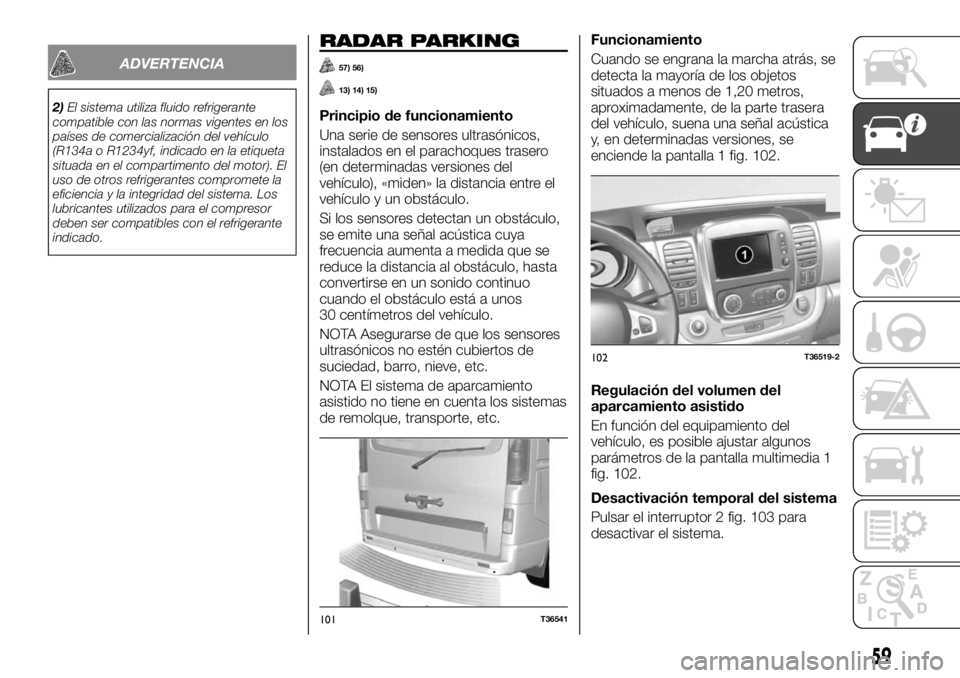

RADAR PARKING
57) 56)
13) 14) 15)
Principio de funcionamiento
Una serie de sensores ultrasónicos,
instalados en el parachoques trasero
(en determinadas versiones del
vehículo), «miden» la distancia entre el
vehículo y un obstáculo.
Si los sensores detectan un obstáculo,
se emite una señal acústica cuya
frecuencia aumenta a medida que se
reduce la distancia al obstáculo, hasta
convertirse en un sonido continuo
cuando el obstáculo está a unos
30 centímetros del vehículo.
NOTA Asegurarse de que los sensores
ultrasónicos no estén cubiertos de
suciedad, barro, nieve, etc.
NOTA El sistema de aparcamiento
asistido no tiene en cuenta los sistemas
de remolque, transporte, etc.Funcionamiento
Cuando se engrana la marcha atrás, se
detecta la mayoría de los objetos
situados a menos de 1,20 metros,
aproximadamente, de la parte trasera
del vehículo, suena una señal acústica
y, en determinadas versiones, se
enciende la pantalla 1 fig. 102.
Regulación del volumen del
aparcamiento asistido
En función del equipamiento del
vehículo, es posible ajustar algunos
parámetros de la pantalla multimedia 1
fig. 102.
Desactivación temporal del sistema
Pulsar el interruptor 2 fig. 103 para
desactivar el sistema.
101T36541
102T36519-2
59

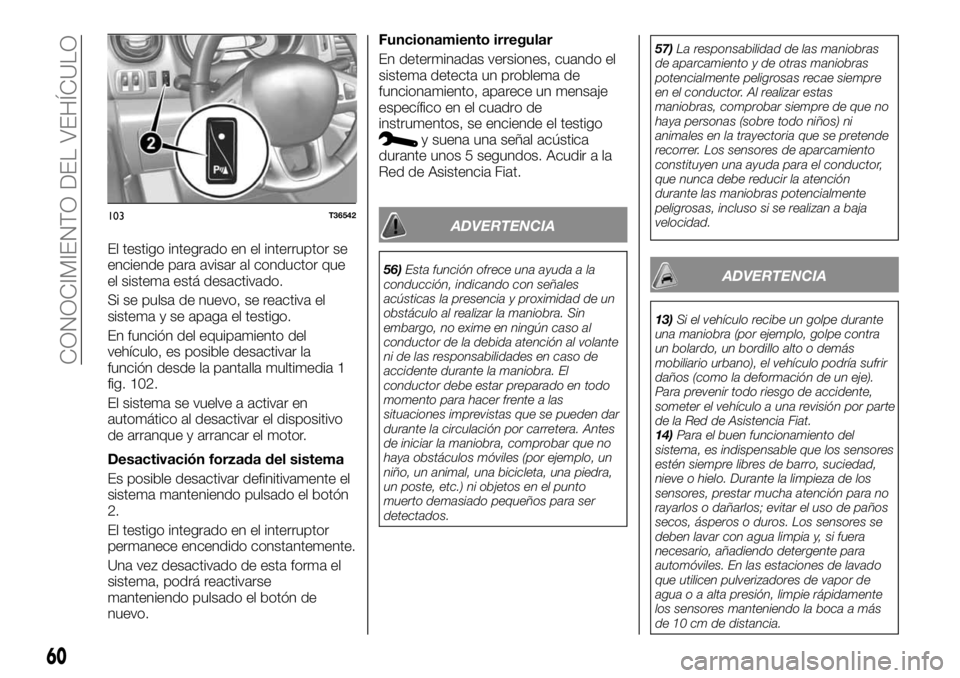

El testigo integrado en el interruptor se
enciende para avisar al conductor que
el sistema está desactivado.
Si se pulsa de nuevo, se reactiva el
sistema y se apaga el testigo.
En función del equipamiento del
vehículo, es posible desactivar la
función desde la pantalla multimedia 1
fig. 102.
El sistema se vuelve a activar en
automático al desactivar el dispositivo
de arranque y arrancar el motor.
Desactivación forzada del sistema
Es posible desactivar definitivamente el
sistema manteniendo pulsado el botón
2.
El testigo integrado en el interruptor
permanece encendido constantemente.
Una vez desactivado de esta forma el
sistema, podrá reactivarse
manteniendo pulsado el botón de
nuevo.Funcionamiento irregular
En determinadas versiones, cuando el
sistema detecta un problema de
funcionamiento, aparece un mensaje
específico en el cuadro de
instrumentos, se enciende el testigo
y suena una señal acústica
durante unos 5 segundos. Acudir a la
Red de Asistencia Fiat.
ADVERTENCIA
56)Esta función ofrece una ayuda a la
conducción, indicando con señales
acústicas la presencia y proximidad de un
obstáculo al realizar la maniobra. Sin
embargo, no exime en ningún caso al
conductor de la debida atención al volante
ni de las responsabilidades en caso de
accidente durante la maniobra. El
conductor debe estar preparado en todo
momento para hacer frente a las
situaciones imprevistas que se pueden dar
durante la circulación por carretera. Antes
de iniciar la maniobra, comprobar que no
haya obstáculos móviles (por ejemplo, un
niño, un animal, una bicicleta, una piedra,
un poste, etc.) ni objetos en el punto
muerto demasiado pequeños para ser
detectados.57)La responsabilidad de las maniobras
de aparcamiento y de otras maniobras
potencialmente peligrosas recae siempre
en el conductor. Al realizar estas
maniobras, comprobar siempre de que no
haya personas (sobre todo niños) ni
animales en la trayectoria que se pretende
recorrer. Los sensores de aparcamiento
constituyen una ayuda para el conductor,
que nunca debe reducir la atención
durante las maniobras potencialmente
peligrosas, incluso si se realizan a baja
velocidad.ADVERTENCIA
13)Si el vehículo recibe un golpe durante
una maniobra (por ejemplo, golpe contra
un bolardo, un bordillo alto o demás
mobiliario urbano), el vehículo podría sufrir
daños (como la deformación de un eje).
Para prevenir todo riesgo de accidente,
someter el vehículo a una revisión por parte
de la Red de Asistencia Fiat.
14)Para el buen funcionamiento del
sistema, es indispensable que los sensores
estén siempre libres de barro, suciedad,
nieve o hielo. Durante la limpieza de los
sensores, prestar mucha atención para no
rayarlos o dañarlos; evitar el uso de paños
secos, ásperos o duros. Los sensores se
deben lavar con agua limpia y, si fuera
necesario, añadiendo detergente para
automóviles. En las estaciones de lavado
que utilicen pulverizadores de vapor de
agua o a alta presión, limpie rápidamente
los sensores manteniendo la boca a más
de 10 cm de distancia.
103T36542
60
CONOCIMIENTO DEL VEHÍCULO

15)Si se desea pintar el parachoques o
retocar la pintura en la zona de los
sensores, acudir exclusivamente a la Red
de Asistencia Fiat. Si no se pinta
correctamente podría verse afectado el

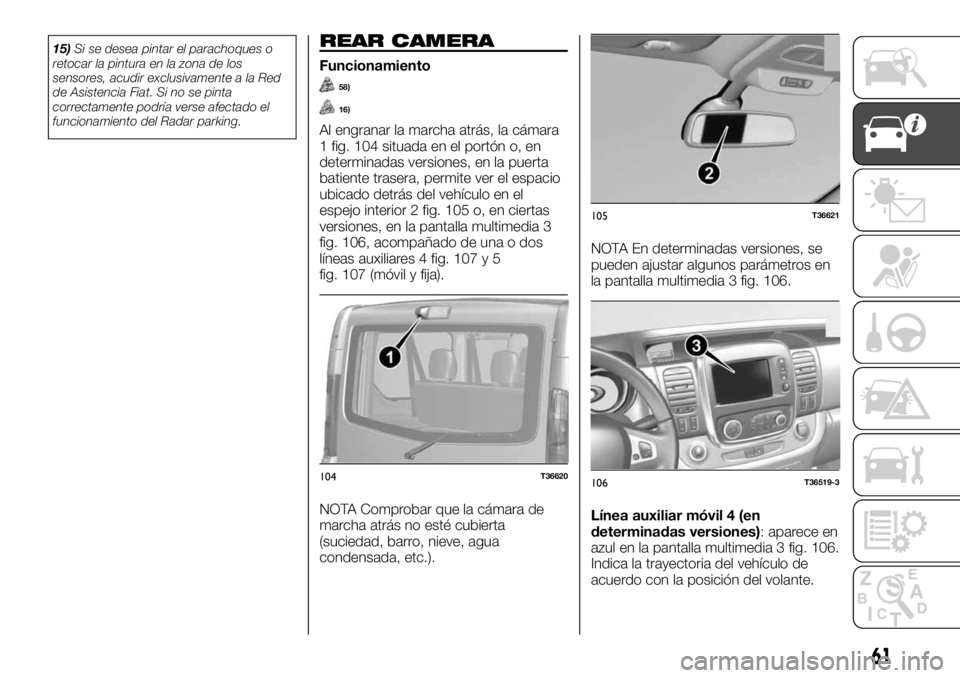

funcionamiento del Radar parking.REAR CAMERA
Funcionamiento
58)
16)
Al engranar la marcha atrás, la cámara
1 fig. 104 situada en el portón o, en
determinadas versiones, en la puerta
batiente trasera, permite ver el espacio
ubicado detrás del vehículo en el
espejo interior 2 fig. 105 o, en ciertas
versiones, en la pantalla multimedia 3
fig. 106, acompañado de una o dos
líneas auxiliares 4 fig. 107 y 5
fig. 107 (móvil y fija).
NOTA Comprobar que la cámara de
marcha atrás no esté cubierta
(suciedad, barro, nieve, agua
condensada, etc.).NOTA En determinadas versiones, se
pueden ajustar algunos parámetros en
la pantalla multimedia 3 fig. 106.
Línea auxiliar móvil 4 (en
determinadas versiones): aparece en
azul en la pantalla multimedia 3 fig. 106.
Indica la trayectoria del vehículo de
acuerdo con la posición del volante.
104T36620
105T36621
106T36519-3
61

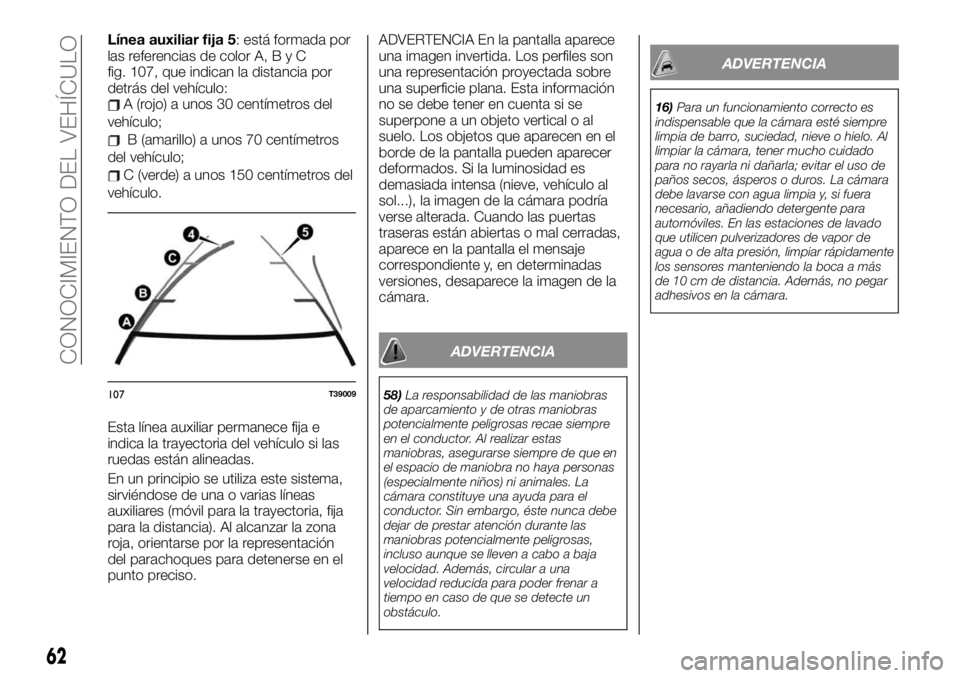

Línea auxiliar fija 5: está formada por
las referencias de color A,ByC
fig. 107, que indican la distancia por
detrás del vehículo:
A (rojo) a unos 30 centímetros del
vehículo;
B (amarillo) a unos 70 centímetros
del vehículo;
C (verde) a unos 150 centímetros del
vehículo.
Esta línea auxiliar permanece fija e
indica la trayectoria del vehículo si las
ruedas están alineadas.
En un principio se utiliza este sistema,
sirviéndose de una o varias líneas
auxiliares (móvil para la trayectoria, fija
para la distancia). Al alcanzar la zona
roja, orientarse por la representación
del parachoques para detenerse en el
punto preciso.ADVERTENCIA En la pantalla aparece
una imagen invertida. Los perfiles son
una representación proyectada sobre
una superficie plana. Esta información
no se debe tener en cuenta si se
superpone a un objeto vertical o al
suelo. Los objetos que aparecen en el
borde de la pantalla pueden aparecer
deformados. Si la luminosidad es
demasiada intensa (nieve, vehículo al
sol...), la imagen de la cámara podría
verse alterada. Cuando las puertas
traseras están abiertas o mal cerradas,
aparece en la pantalla el mensaje
correspondiente y, en determinadas
versiones, desaparece la imagen de la
cámara.
ADVERTENCIA
58)La responsabilidad de las maniobras
de aparcamiento y de otras maniobras
potencialmente peligrosas recae siempre
en el conductor. Al realizar estas
maniobras, asegurarse siempre de que en
el espacio de maniobra no haya personas
(especialmente niños) ni animales. La
cámara constituye una ayuda para el
conductor. Sin embargo, éste nunca debe
dejar de prestar atención durante las
maniobras potencialmente peligrosas,
incluso aunque se lleven a cabo a baja
velocidad. Además, circular a una
velocidad reducida para poder frenar a
tiempo en caso de que se detecte un
obstáculo.
ADVERTENCIA
16)Para un funcionamiento correcto es
indispensable que la cámara esté siempre
limpia de barro, suciedad, nieve o hielo. Al
limpiar la cámara, tener mucho cuidado
para no rayarla ni dañarla; evitar el uso de
paños secos, ásperos o duros. La cámara
debe lavarse con agua limpia y, si fuera
necesario, añadiendo detergente para
automóviles. En las estaciones de lavado
que utilicen pulverizadores de vapor de
agua o de alta presión, limpiar rápidamente
los sensores manteniendo la boca a más
de 10 cm de distancia. Además, no pegar
adhesivos en la cámara.
107T39009
62
CONOCIMIENTO DEL VEHÍCULO

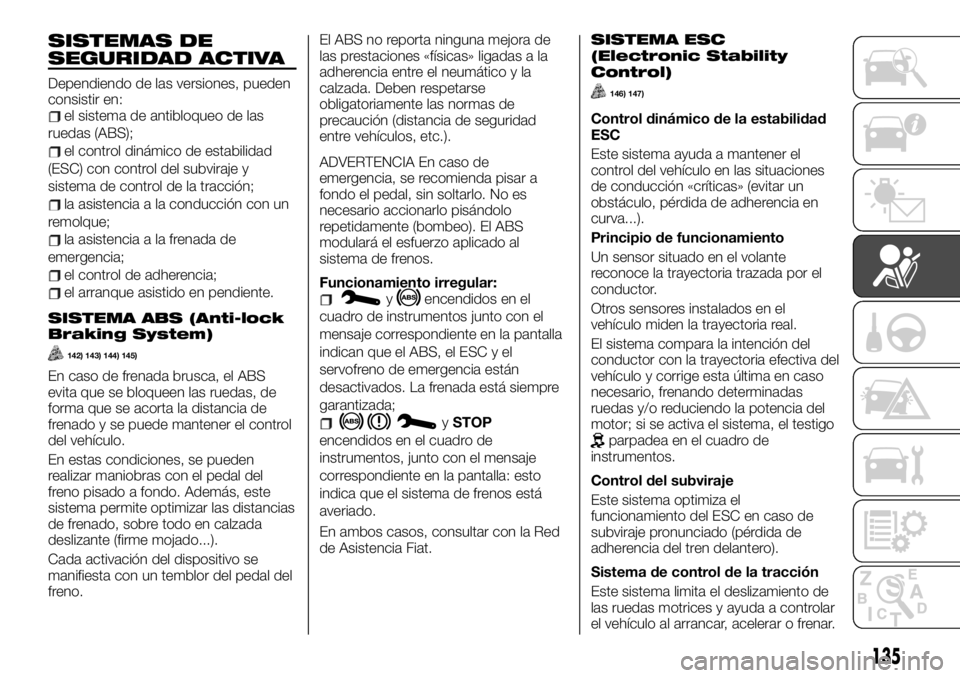

SISTEMAS DE
SEGURIDAD ACTIVA
Dependiendo de las versiones, pueden
consistir en:
el sistema de antibloqueo de las
ruedas (ABS);
el control dinámico de estabilidad
(ESC) con control del subviraje y
sistema de control de la tracción;
la asistencia a la conducción con un
remolque;
la asistencia a la frenada de
emergencia;
el control de adherencia;
el arranque asistido en pendiente.
SISTEMA ABS (Anti-lock
Braking System)
142) 143) 144) 145)
En caso de frenada brusca, el ABS
evita que se bloqueen las ruedas, de
forma que se acorta la distancia de
frenado y se puede mantener el control
del vehículo.
En estas condiciones, se pueden
realizar maniobras con el pedal del
freno pisado a fondo. Además, este
sistema permite optimizar las distancias
de frenado, sobre todo en calzada
deslizante (firme mojado...).
Cada activación del dispositivo se
manifiesta con un temblor del pedal del
freno.El ABS no reporta ninguna mejora de
las prestaciones «físicas» ligadas a la
adherencia entre el neumático y la
calzada. Deben respetarse
obligatoriamente las normas de
precaución (distancia de seguridad
entre vehículos, etc.).
ADVERTENCIA En caso de
emergencia, se recomienda pisar a
fondo el pedal, sin soltarlo. No es
necesario accionarlo pisándolo
repetidamente (bombeo). El ABS
modulará el esfuerzo aplicado al
sistema de frenos.
Funcionamiento irregular:
yencendidos en el
cuadro de instrumentos junto con el
mensaje correspondiente en la pantalla
indican que el ABS, el ESC y el
servofreno de emergencia están
desactivados. La frenada está siempre
garantizada;
ySTOP
encendidos en el cuadro de
instrumentos, junto con el mensaje
correspondiente en la pantalla: esto
indica que el sistema de frenos está
averiado.
En ambos casos, consultar con la Red
de Asistencia Fiat.
SISTEMA ESC
(Electronic Stability
Control)
146) 147)
Control dinámico de la estabilidad
ESC
Este sistema ayuda a mantener el
control del vehículo en las situaciones
de conducción «críticas» (evitar un
obstáculo, pérdida de adherencia en
curva...).
Principio de funcionamiento
Un sensor situado en el volante
reconoce la trayectoria trazada por el
conductor.
Otros sensores instalados en el
vehículo miden la trayectoria real.
El sistema compara la intención del
conductor con la trayectoria efectiva del
vehículo y corrige esta última en caso
necesario, frenando determinadas
ruedas y/o reduciendo la potencia del
motor; si se activa el sistema, el testigo
parpadea en el cuadro de
instrumentos.
Control del subviraje
Este sistema optimiza el
funcionamiento del ESC en caso de
subviraje pronunciado (pérdida de
adherencia del tren delantero).
Sistema de control de la tracción
Este sistema limita el deslizamiento de
las ruedas motrices y ayuda a controlar
el vehículo al arrancar, acelerar o frenar.
135

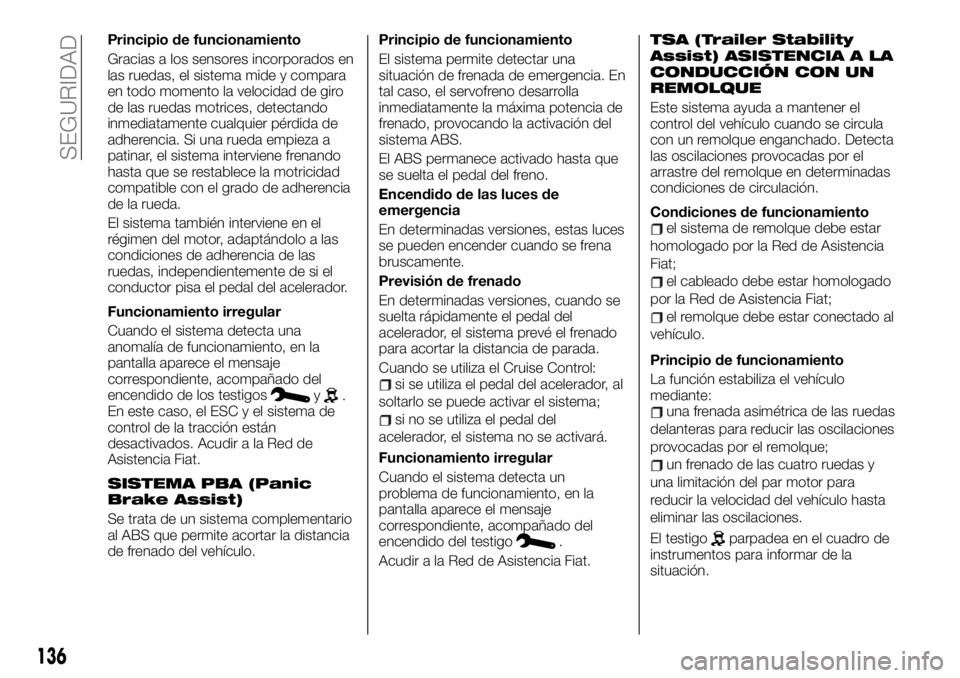

Principio de funcionamiento
Gracias a los sensores incorporados en
las ruedas, el sistema mide y compara
en todo momento la velocidad de giro
de las ruedas motrices, detectando
inmediatamente cualquier pérdida de
adherencia. Si una rueda empieza a
patinar, el sistema interviene frenando
hasta que se restablece la motricidad
compatible con el grado de adherencia
de la rueda.
El sistema también interviene en el
régimen del motor, adaptándolo a las
condiciones de adherencia de las
ruedas, independientemente de si el
conductor pisa el pedal del acelerador.
Funcionamiento irregular
Cuando el sistema detecta una
anomalía de funcionamiento, en la
pantalla aparece el mensaje
correspondiente, acompañado del
encendido de los testigos
y.
En este caso, el ESC y el sistema de
control de la tracción están
desactivados. Acudir a la Red de
Asistencia Fiat.
SISTEMA PBA (Panic
Brake Assist)
Se trata de un sistema complementario
al ABS que permite acortar la distancia
de frenado del vehículo.Principio de funcionamiento
El sistema permite detectar una
situación de frenada de emergencia. En
tal caso, el servofreno desarrolla
inmediatamente la máxima potencia de
frenado, provocando la activación del
sistema ABS.
El ABS permanece activado hasta que
se suelta el pedal del freno.
Encendido de las luces de
emergencia
En determinadas versiones, estas luces
se pueden encender cuando se frena
bruscamente.
Previsión de frenado
En determinadas versiones, cuando se
suelta rápidamente el pedal del
acelerador, el sistema prevé el frenado
para acortar la distancia de parada.
Cuando se utiliza el Cruise Control:
si se utiliza el pedal del acelerador, al
soltarlo se puede activar el sistema;
si no se utiliza el pedal del
acelerador, el sistema no se activará.
Funcionamiento irregular
Cuando el sistema detecta un
problema de funcionamiento, en la
pantalla aparece el mensaje
correspondiente, acompañado del
encendido del testigo
.
Acudir a la Red de Asistencia Fiat.
TSA (Trailer Stability
Assist) ASISTENCIA A LA
CONDUCCIÓN CON UN
REMOLQUE
Este sistema ayuda a mantener el
control del vehículo cuando se circula
con un remolque enganchado. Detecta
las oscilaciones provocadas por el
arrastre del remolque en determinadas
condiciones de circulación.
Condiciones de funcionamiento
el sistema de remolque debe estar
homologado por la Red de Asistencia
Fiat;
el cableado debe estar homologado
por la Red de Asistencia Fiat;
el remolque debe estar conectado al
vehículo.
Principio de funcionamiento
La función estabiliza el vehículo
mediante:
una frenada asimétrica de las ruedas
delanteras para reducir las oscilaciones
provocadas por el remolque;
un frenado de las cuatro ruedas y
una limitación del par motor para
reducir la velocidad del vehículo hasta
eliminar las oscilaciones.
El testigo
parpadea en el cuadro de
instrumentos para informar de la
situación.
136
SEGURIDAD

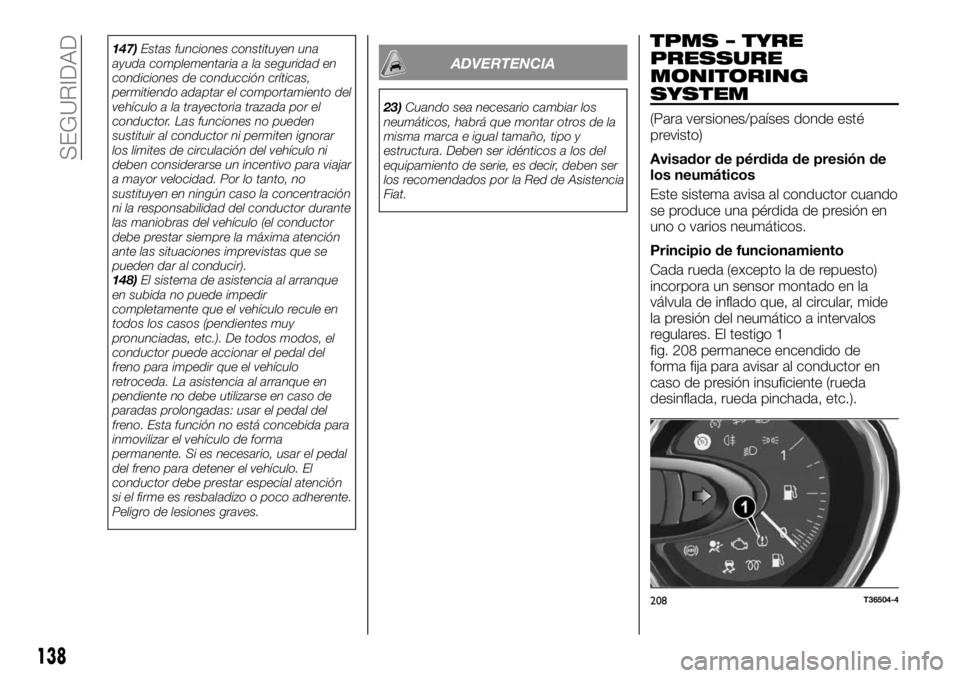

147)Estas funciones constituyen una
ayuda complementaria a la seguridad en
condiciones de conducción críticas,
permitiendo adaptar el comportamiento del
vehículo a la trayectoria trazada por el
conductor. Las funciones no pueden
sustituir al conductor ni permiten ignorar
los límites de circulación del vehículo ni
deben considerarse un incentivo para viajar
a mayor velocidad. Por lo tanto, no
sustituyen en ningún caso la concentración
ni la responsabilidad del conductor durante
las maniobras del vehículo (el conductor
debe prestar siempre la máxima atención
ante las situaciones imprevistas que se
pueden dar al conducir).
148)El sistema de asistencia al arranque
en subida no puede impedir
completamente que el vehículo recule en
todos los casos (pendientes muy
pronunciadas, etc.). De todos modos, el
conductor puede accionar el pedal del
freno para impedir que el vehículo
retroceda. La asistencia al arranque en
pendiente no debe utilizarse en caso de
paradas prolongadas: usar el pedal del
freno. Esta función no está concebida para
inmovilizar el vehículo de forma
permanente. Si es necesario, usar el pedal
del freno para detener el vehículo. El
conductor debe prestar especial atención
si el firme es resbaladizo o poco adherente.
Peligro de lesiones graves.ADVERTENCIA
23)Cuando sea necesario cambiar los
neumáticos, habrá que montar otros de la
misma marca e igual tamaño, tipo y
estructura. Deben ser idénticos a los del
equipamiento de serie, es decir, deben ser
los recomendados por la Red de Asistencia
Fiat.
TPMS – TYRE
PRESSURE
MONITORING
SYSTEM
(Para versiones/países donde esté
previsto)
Avisador de pérdida de presión de
los neumáticos
Este sistema avisa al conductor cuando
se produce una pérdida de presión en
uno o varios neumáticos.
Principio de funcionamiento
Cada rueda (excepto la de repuesto)
incorpora un sensor montado en la
válvula de inflado que, al circular, mide
la presión del neumático a intervalos
regulares. El testigo 1
fig. 208 permanece encendido de
forma fija para avisar al conductor en
caso de presión insuficiente (rueda
desinflada, rueda pinchada, etc.).
208T36504-4
138
SEGURIDAD

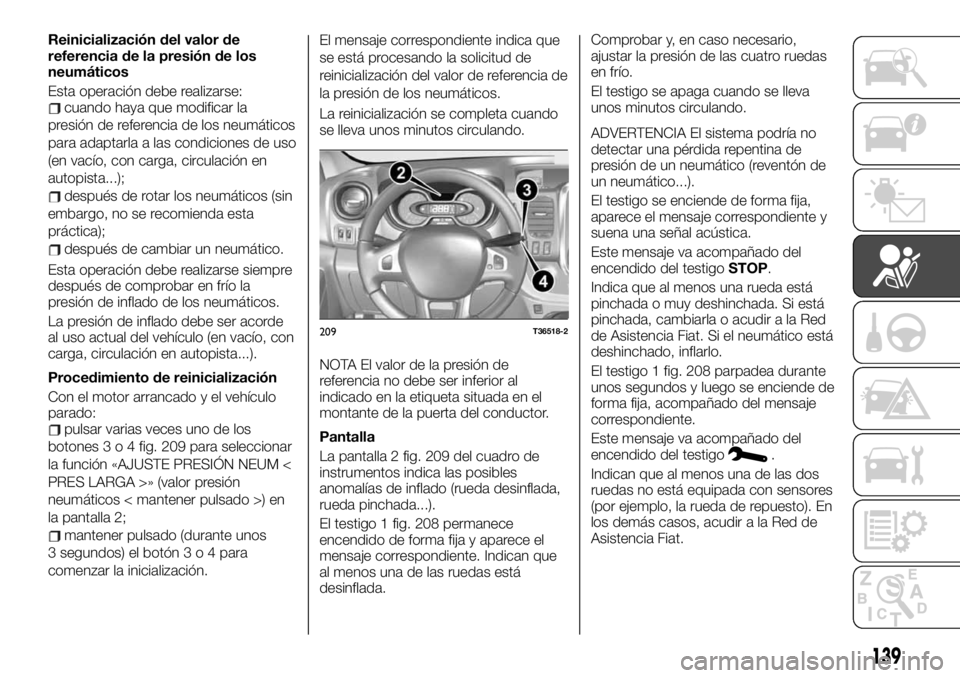

Reinicialización del valor de
referencia de la presión de los
neumáticos
Esta operación debe realizarse:
cuando haya que modificar la
presión de referencia de los neumáticos
para adaptarla a las condiciones de uso
(en vacío, con carga, circulación en
autopista...);
después de rotar los neumáticos (sin
embargo, no se recomienda esta
práctica);
después de cambiar un neumático.
Esta operación debe realizarse siempre
después de comprobar en frío la
presión de inflado de los neumáticos.
La presión de inflado debe ser acorde
al uso actual del vehículo (en vacío, con
carga, circulación en autopista...).
Procedimiento de reinicialización
Con el motor arrancado y el vehículo
parado:
pulsar varias veces uno de los
botones3o4fig. 209 para seleccionar
la función «AJUSTE PRESIÓN NEUM <
PRES LARGA >» (valor presión
neumáticos < mantener pulsado >) en
la pantalla 2;
mantener pulsado (durante unos
3 segundos) el botón3o4para
comenzar la inicialización.El mensaje correspondiente indica que
se está procesando la solicitud de
reinicialización del valor de referencia de
la presión de los neumáticos.
La reinicialización se completa cuando
se lleva unos minutos circulando.
NOTA El valor de la presión de
referencia no debe ser inferior al
indicado en la etiqueta situada en el
montante de la puerta del conductor.
Pantalla
La pantalla 2 fig. 209 del cuadro de
instrumentos indica las posibles
anomalías de inflado (rueda desinflada,
rueda pinchada...).
El testigo 1 fig. 208 permanece
encendido de forma fija y aparece el
mensaje correspondiente. Indican que
al menos una de las ruedas está
desinflada.Comprobar y, en caso necesario,
ajustar la presión de las cuatro ruedas
en frío.
El testigo se apaga cuando se lleva
unos minutos circulando.
ADVERTENCIA El sistema podría no
detectar una pérdida repentina de
presión de un neumático (reventón de
un neumático...).
El testigo se enciende de forma fija,
aparece el mensaje correspondiente y
suena una señal acústica.
Este mensaje va acompañado del
encendido del testigoSTOP.
Indica que al menos una rueda está
pinchada o muy deshinchada. Si está
pinchada, cambiarla o acudir a la Red
de Asistencia Fiat. Si el neumático está
deshinchado, inflarlo.
El testigo 1 fig. 208 parpadea durante
unos segundos y luego se enciende de
forma fija, acompañado del mensaje
correspondiente.
Este mensaje va acompañado del
encendido del testigo
.
Indican que al menos una de las dos
ruedas no está equipada con sensores
(por ejemplo, la rueda de repuesto). En
los demás casos, acudir a la Red de
Asistencia Fiat.
209T36518-2
139

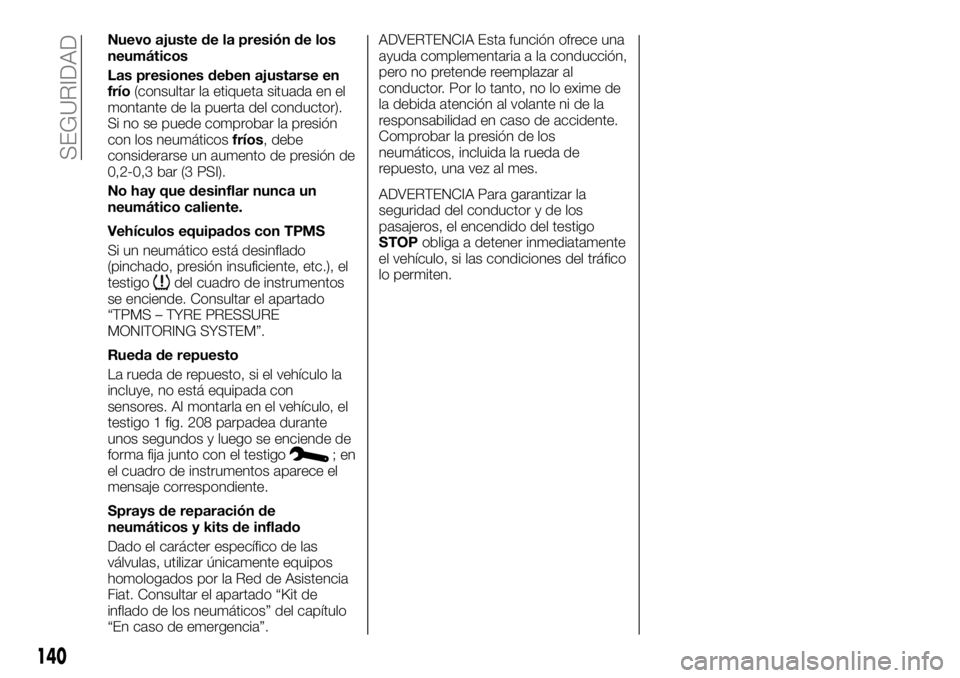

Nuevo ajuste de la presión de los
neumáticos
Las presiones deben ajustarse en
frío(consultar la etiqueta situada en el
montante de la puerta del conductor).
Si no se puede comprobar la presión
con los neumáticosfríos, debe
considerarse un aumento de presión de
0,2-0,3 bar (3 PSI).
No hay que desinflar nunca un
neumático caliente.
Vehículos equipados con TPMS
Si un neumático está desinflado
(pinchado, presión insuficiente, etc.), el
testigo
del cuadro de instrumentos
se enciende. Consultar el apartado
“TPMS – TYRE PRESSURE
MONITORING SYSTEM”.
Rueda de repuesto
La rueda de repuesto, si el vehículo la
incluye, no está equipada con
sensores. Al montarla en el vehículo, el
testigo 1 fig. 208 parpadea durante
unos segundos y luego se enciende de
forma fija junto con el testigo
;en
el cuadro de instrumentos aparece el
mensaje correspondiente.
Sprays de reparación de
neumáticos y kits de inflado
Dado el carácter específico de las
válvulas, utilizar únicamente equipos
homologados por la Red de Asistencia
Fiat. Consultar el apartado “Kit de
inflado de los neumáticos” del capítulo
“En caso de emergencia”.ADVERTENCIA Esta función ofrece una
ayuda complementaria a la conducción,
pero no pretende reemplazar al
conductor. Por lo tanto, no lo exime de
la debida atención al volante ni de la
responsabilidad en caso de accidente.
Comprobar la presión de los
neumáticos, incluida la rueda de
repuesto, una vez al mes.
ADVERTENCIA Para garantizar la
seguridad del conductor y de los
pasajeros, el encendido del testigo
STOPobliga a detener inmediatamente
el vehículo, si las condiciones del tráfico
lo permiten.
140
SEGURIDAD

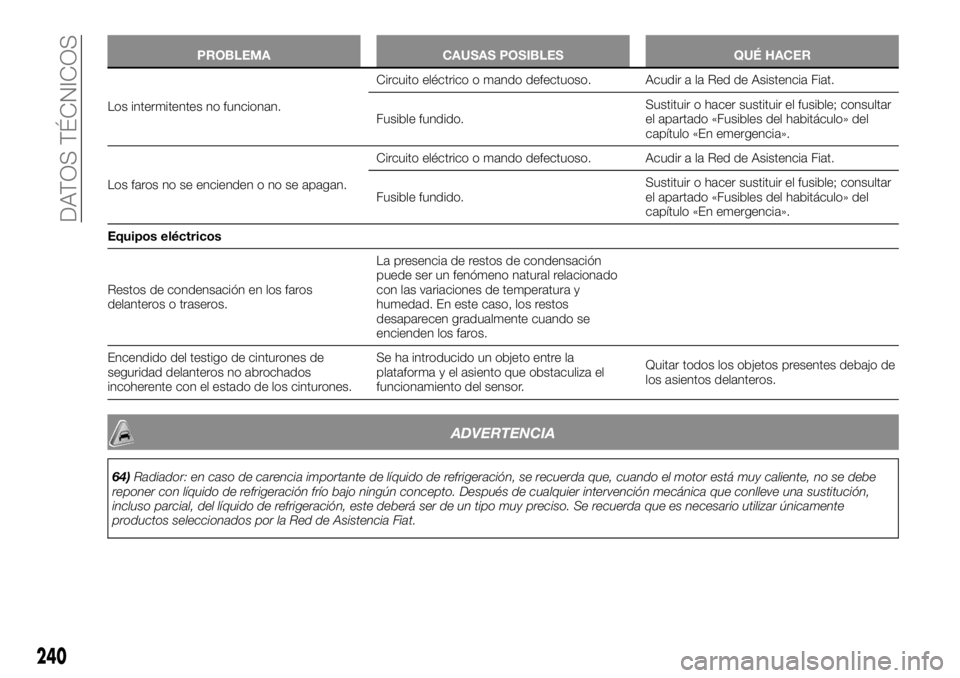

PROBLEMA CAUSAS POSIBLES QUÉ HACER
Los intermitentes no funcionan.Circuito eléctrico
o mando defectuoso. Acudir a la Red de Asistencia Fiat.
Fusible fundido.Sustituir o hacer sustituir el fusible; consultar
el apartado «Fusibles del habitáculo» del
capítulo «En emergencia».
Los faros no se encienden o no se apagan.Circuito eléctrico o mando defectuoso. Acudir a la Red de Asistencia Fiat.
Fusible fundido.Sustituir o hacer sustituir el fusible; consultar
el apartado «Fusibles del habitáculo» del
capítulo «En emergencia».
Equipos eléctricos
Restos de condensación en los faros
delanteros o traseros.La presencia de restos de condensación
puede ser un fenómeno natural relacionado
con las variaciones de temperatura y
humedad. En este caso, los restos
desaparecen gradualmente cuando se
encienden los faros.
Encendido del testigo de cinturones de
seguridad delanteros no abrochados
incoherente con el estado de los cinturones.Se ha introducido un objeto entre la
plataforma y el asiento que obstaculiza el
funcionamiento del sensor.Quitar todos los objetos presentes debajo de
los asientos delanteros.
ADVERTENCIA
64)Radiador: en caso de carencia importante de líquido de refrigeración, se recuerda que, cuando el motor está muy caliente, no se debe
reponer con líquido de refrigeración frío bajo ningún concepto. Después de cualquier intervención mecánica que conlleve una sustitución,
incluso parcial, del líquido de refrigeración, este deberá ser de un tipo muy preciso. Se recuerda que es necesario utilizar únicamente
productos seleccionados por la Red de Asistencia Fiat.
240
DATOS TÉCNICOS
