EEN WIEL
VERVANGEN
KRIK
Het is nuttig om het volgende te weten:
de krik weegt 2,15 kg;
de krik niet kan worden gerepareerd:
in geval van een defect moet de krik
door een origineel exemplaar worden
vervangen;
Afgezien van de slinger mag geen
enkel ander gereedschap op de krik
gemonteerd worden.
Onderhoud
Voorkom dat er vuil op de
“wormschroef” terechtkomt;
Zorg ervoor dat de "wormschroef"
altijd gesmeerd is;
Breng nooit wijzigingen aan de krik
aan.
Omstandigheden om niet bij te
gebruiken
Temperatuur onder -40°C;
Op zanderige of modderige grond;
Op ongelijke ondergrond;
Op steile wegen;
Onder extreme
weersomstandigheden: onweer,
tyfonen, orkanen, sneeuwstormen,
stormen, enz.
Bij directe aanraking met de motor of
voor reparaties onder het voertuig;
Op schepen.
VERVANGINGS-
PROCEDURE
135) 136) 137) 138) 139) 140)
52) 53)
Ga als volgt te werk:
stop het voertuig op een plek die niet
gevaarlijk is voor het verkeer en waar
het wiel op veilige wijze vervangen kan
worden. De grond moet zo mogelijk
vlak en voldoende compact zijn;
zet de motor af, schakel de
noodknipperlichten en de parkeerrem
in;
schakel de eerste of
achteruitversnelling in of, voor versies
met automatische versnellingsbak
(indien aanwezig), zet de pook in stand
P (Parkeren);
trek het reflecterende veiligheidsvest
aan voordat u uit de auto stapt (houd u
in elk geval aan de wettelijke
voorschriften van het land waarin u
rijdt);
open de achterklep, til de
vloerbedekking op;
sleutel 4 in de gereedschapskist
gebruiken, draai borgring 1 fig. 131 los;
Neem de gereedschapshouder 3 uit
en plaats deze naast het te verwisselen
wiel;
neem het reservewiel 2;
pak de wig 1 fig. 132 en klap deze
uit zoals aangegeven op het schema;
13108046J0002EM
13208046J0007EM
139

leg de wig 1 achter het wiel
diagonaal tegenover het wiel dat
vervangen moet worden (zie fig. 133 )
om te voorkomen dat het voertuig
onbedoeld gaat bewegen als het wordt
opgekrikt;
voor versies met stalen velg:
verwijder het wieldeksel 1 fig. 134 met
gebruik van het specifieke gereedschap
2 fig. 135, dat zicht bevindt in de
gereedschapscontainer: pak het
gereedschap met twee vingers vast,
breng de gesp tussen de band en het
wieldeksel en trek naar u toe loodrecht
op het wiel;
draai de bout van het wiel dat
vervangen moet worden ongeveer één
slag los met de bijgeleverde sleutel 1
fig. 136; schud het voertuig om de velg
makkelijker van de wielnaaf te kunnen
verwijderen;
gebruik de voorziening 1 fig. 137 om
de krik te verlengen tot de bovenkant
van de krik 2 in de chassisbalk 3 van
het voertuig, naast het
symbool op
de chassisbalk;
waarschuw alle omstanders dat de
auto wordt opgekrikt; zorg dat niemand
in de buurt van de auto komt tot deze
weer helemaal op grond staat;
13308046J0004EM13408046J0012EM
13508046J0013EM
13608046J0005EM
13708046J0006EM
140
NOODGEVALLEN

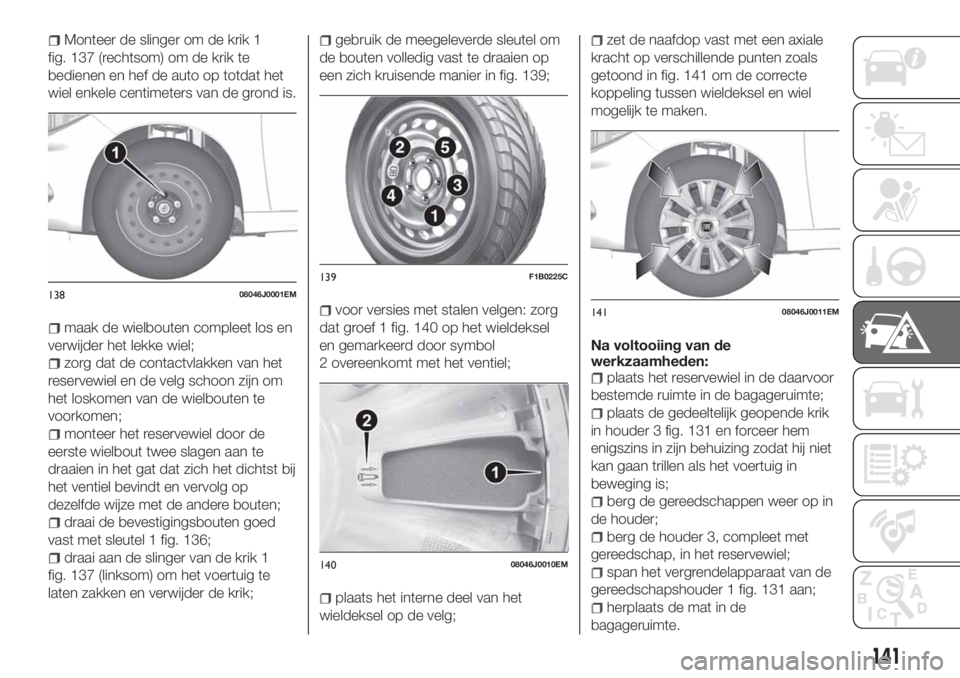

Monteer de slinger om de krik 1
fig. 137 (rechtsom) om de krik te
bedienen en hef de auto op totdat het
wiel enkele centimeters van de grond is.
maak de wielbouten compleet los en
verwijder het lekke wiel;
zorg dat de contactvlakken van het
reservewiel en de velg schoon zijn om
het loskomen van de wielbouten te
voorkomen;
monteer het reservewiel door de
eerste wielbout twee slagen aan te
draaien in het gat dat zich het dichtst bij
het ventiel bevindt en vervolg op
dezelfde wijze met de andere bouten;
draai de bevestigingsbouten goed
vast met sleutel 1 fig. 136;
draai aan de slinger van de krik 1
fig. 137 (linksom) om het voertuig te
laten zakken en verwijder de krik;
gebruik de meegeleverde sleutel om
de bouten volledig vast te draaien op
een zich kruisende manier in fig. 139;
voor versies met stalen velgen: zorg
dat groef 1 fig. 140 op het wieldeksel
en gemarkeerd door symbol
2 overeenkomt met het ventiel;
plaats het interne deel van het
wieldeksel op de velg;
zet de naafdop vast met een axiale
kracht op verschillende punten zoals
getoond in fig. 141 om de correcte
koppeling tussen wieldeksel en wiel
mogelijk te maken.
Na voltooiing van de
werkzaamheden:
plaats het reservewiel in de daarvoor
bestemde ruimte in de bagageruimte;
plaats de gedeeltelijk geopende krik
in houder 3 fig. 131 en forceer hem
enigszins in zijn behuizing zodat hij niet
kan gaan trillen als het voertuig in
beweging is;
berg de gereedschappen weer op in
de houder;
berg de houder 3, compleet met
gereedschap, in het reservewiel;
span het vergrendelapparaat van de
gereedschapshouder 1 fig. 131 aan;
herplaats de mat in de
bagageruimte.
13808046J0001EM139F1B0225C
14008046J0010EM
14108046J0011EM
141

OPMERKING Als er een wiel moet
worden vervangen met lichtmetalen
velgen, plaats deze dan tijdelijk in de
reservewielruimte met de cosmetische
zijde naar boven gericht.
BELANGRIJKE
OPMERKINGEN
Banden met éénrichtingsloopvlak
kunnen herkend worden aan de pijlen
op de zijkant van de band, die de
draairichting aangeven. Deze richting
dient absoluut te worden
gerespecteerd. Alleen op die manier
kunnen de banden hun eigenschappen
behouden in termen van grip, lawaai,
weerstand tegen slijtage en drainage op
natte oppervlakken.
Indien het, na een lekke band,
noodzakelijk zou zijn een dergelijke
band omgekeerd te monteren, moet er
toch uiterst voorzicht verder gereden
worden, aangezien de prestaties van de
band in deze omstandigheden beperkt
zijn. Deze voorzorgsmaatregel moet
altijd in acht genomen vooral wanneer
het wegdek nat is.
Om volledig te kunnen profiteren van
het eenrichtingsloopvlak, wordt
geadviseerd alle wielen zo spoedig
mogelijk terug te brengen in de correcte
draairichting.
BELANGRIJK
135)Indien het wiel met de lege band en
de krik in het interieur worden
achtergelaten dan vormen ze een ernstig
risico voor de veiligheid van de inzittenden
in geval van ongevallen of bruusk remmen.
Daarom moeten de krik en het wiel met de
lege band altijd in de speciale behuizing in
de laadruimte geplaatst worden.
136)Het is extreem gevaarlijk een wiel te
proberen te vervangen aan de zijkant van
het voertuig vlak naast een rijbaan: zorg
ervoor dat het voertuig op een voldoende
afstand van de weg staat, om te vermijden
overreden te worden.
137)Waarschuw de andere weggebruikers
voor de stilstaande auto conform de
plaatselijke wettelijke voorschriften:
alarmknipperlichten, gevarendriehoek enz.
Alle inzittenden moeten de auto verlaten,
vooral als de auto zwaar beladen is.
Passagiers moeten op een veilige afstand
van het verkeer wachten terwijl het wiel
wordt verwisseld. Om veiligheidsredenen
moeten de wielen altijd geblokkeerd
worden met de meegeleverde wiggen.138)De krik is een gereedschap dat
ontwikkeld en ontworpen is voor het
vervangen van een wiel, als een band lek of
beschadigd raakt, op het voertuig waarbij
de krik is geleverd of bij voertuigen van
hetzelfde model. Elk ander gebruik, bijv. om
andere modellen voertuigen of andere
dingen op te krikken, is ten strengste
verboden. Gebruik hem nooit voor
onderhoud of reparaties onder het voertuig
of om winterbanden te verwisselen voor
zomerbanden of andersom: wij adviseren u
om contact op te nemen met een Fiat
Servicenetwerk. Zorg dat u zich nooit
onder een opgekrikt voertuig bevindt:
gebruik de krik alleen in de aangegeven
standen. Gebruik de krik niet voor
zwaardere lasten dan is aangegeven op
het plaatje op de krik. Start de motor nooit
wanneer het voertuig opgekrikt is. Als het
voertuig meer dan noodzakelijk is
opgekrikt, kan alles onstabieler worden,
met het risico dat het voertuig met een
harde klap omlaag komt. Krik de auto
daarom alleen zover op als nodig is om
toegang te krijgen tot het reservewiel.
139)Voer nooit werkzaamheden aan het
ventiel uit. Steek nooit gereedschap, van
welk type ook, tussen de velg en de band.
Controleer regelmatig de spanning van
zowel de banden als het ruimtebesparende
reservewiel, in overeenstemming met de
spanningswaarden die zijn aangegeven in
het hoofdstuk “Technische gegevens”.
142
NOODGEVALLEN

140)Er wordt een 16” reservewiel met 17"
en 18" banden geleverd. Gebruik dit
reservewiel alleen in noodgevallen. Gebruik
het nooit langer dan strikt noodzakelijk en
rijd nooit harder dan 80 km/h. Op het wiel
is een oranje sticker aangebracht waarop
de belangrijkste waarschuwingen over het
gebruik en de betreffende beperkingen van
het wiel zijn vermeld. Deze sticker mag
nooit verwijderd of afgedekt worden. Op de
sticker staan de volgende aanwijzingen in
vier talen: “Waarschuwing! Alleen voor
tijdelijk gebruik! max. 80 km/h! Vervang het
noodreservewiel zo snel mogelijk door het
standaard wiel. Dek deze aanwijzingen niet
af." Monteer nooit een wieldeksel op het
wiel. De rijeigenschappen van de auto
worden aangepast aan het aangebrachte
wiel. Vermijd bruusk optrekken en remmen,
scherpe stuurbewegingen en snelle
bochten. Zorg ervoor dat het verwisselde
wiel zo snel mogelijk wordt gerepareerd en
gemonteerd. Het gebruik van twee of meer
reservewielen is verboden. Smeer de
schroefdraad van de wielbouten niet met
vet voordat ze gemonteerd worden: ze
kunnen hierdoor losraken.
BELANGRIJK
52)Zorg voor voldoende werkruimte bij het
draaien van de slinger om schaafwonden
aan uw hand door contact met de grond te
voorkomen. Ook de bewegende delen van
de krik ("wormschroef" en gewrichten)
kunnen verwondingen veroorzaken: raak
deze delen niet aan. In geval van
accidenteel contact met smeervet, het
betreffende deel zorgvuldig schoonmaken.53)Neem zo snel mogelijk contact op met
het Fiat Servicenetwerk om het correcte
aanhaalkoppel van de wielbouten te laten
controleren.
FIX&GO
AUTOMATIC-KIT
(indien aanwezig)
141) 142)
54)
BESCHRIJVING
De Fix&Go snelle bandenreparatiekit
fig. 142 bevindt zich in de
bagageruimte, in een specifieke doos,
en omvat:
een busje 1 met afdichtmiddel,
voorzien van: een transparante
vulleiding voor het inspuiten van het
afdichtmiddel 4 en een sticker 3 met
daarop het opschrift “Max. 80 km/h”
die na reparatie van de band op een
goed zichtbare plaats moet worden
aangebracht (bijv. op het dashboard);
een compressor 2;
een folder met aanwijzingen voor het
gebruik van de kit;
een paar handschoenen in het
compartiment van de vulleiding van het
flesje 4.
143

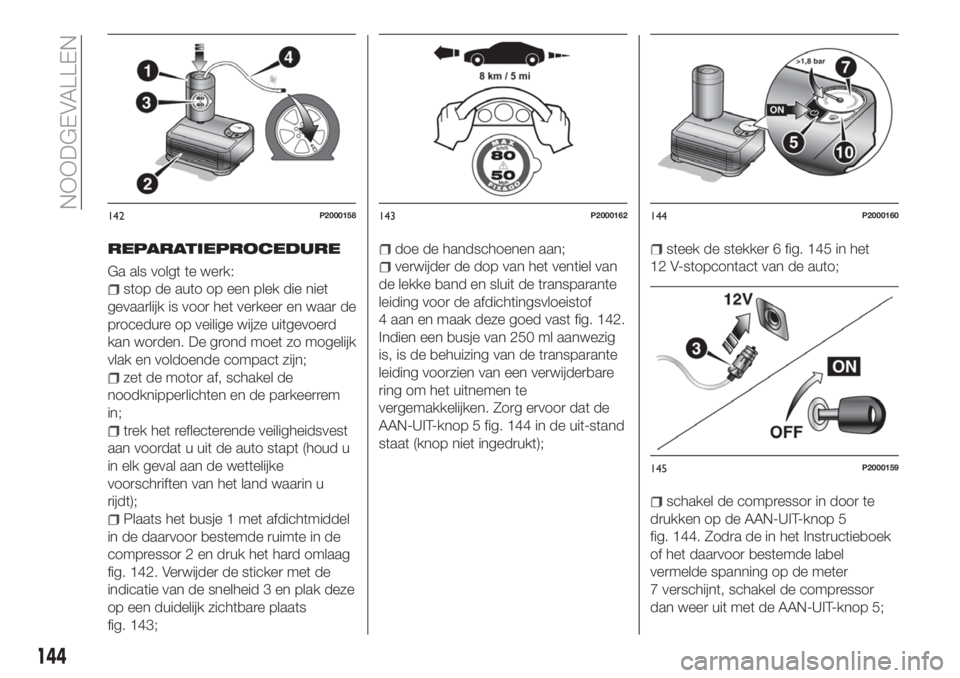

REPARATIEPROCEDURE
Ga als volgt te werk:
stop de auto op een plek die niet
gevaarlijk is voor het verkeer en waar de
procedure op veilige wijze uitgevoerd
kan worden. De grond moet zo mogelijk
vlak en voldoende compact zijn;
zet de motor af, schakel de
noodknipperlichten en de parkeerrem
in;
trek het reflecterende veiligheidsvest
aan voordat u uit de auto stapt (houd u
in elk geval aan de wettelijke
voorschriften van het land waarin u
rijdt);
Plaats het busje 1 met afdichtmiddel
in de daarvoor bestemde ruimte in de
compressor 2 en druk het hard omlaag
fig. 142. Verwijder de sticker met de
indicatie van de snelheid 3 en plak deze
op een duidelijk zichtbare plaats
fig. 143;
doe de handschoenen aan;
verwijder de dop van het ventiel van
de lekke band en sluit de transparante
leiding voor de afdichtingsvloeistof
4 aan en maak deze goed vast fig. 142.
Indien een busje van 250 ml aanwezig
is, is de behuizing van de transparante
leiding voorzien van een verwijderbare
ring om het uitnemen te
vergemakkelijken. Zorg ervoor dat de
AAN-UIT-knop 5 fig. 144 in de uit-stand
staat (knop niet ingedrukt);
steek de stekker 6 fig. 145 in het
12 V-stopcontact van de auto;
schakel de compressor in door te
drukken op de AAN-UIT-knop 5
fig. 144. Zodra de in het Instructieboek
of het daarvoor bestemde label
vermelde spanning op de meter
7 verschijnt, schakel de compressor
dan weer uit met de AAN-UIT-knop 5;
142P2000158143P2000162144P2000160
145P2000159
144
NOODGEVALLEN

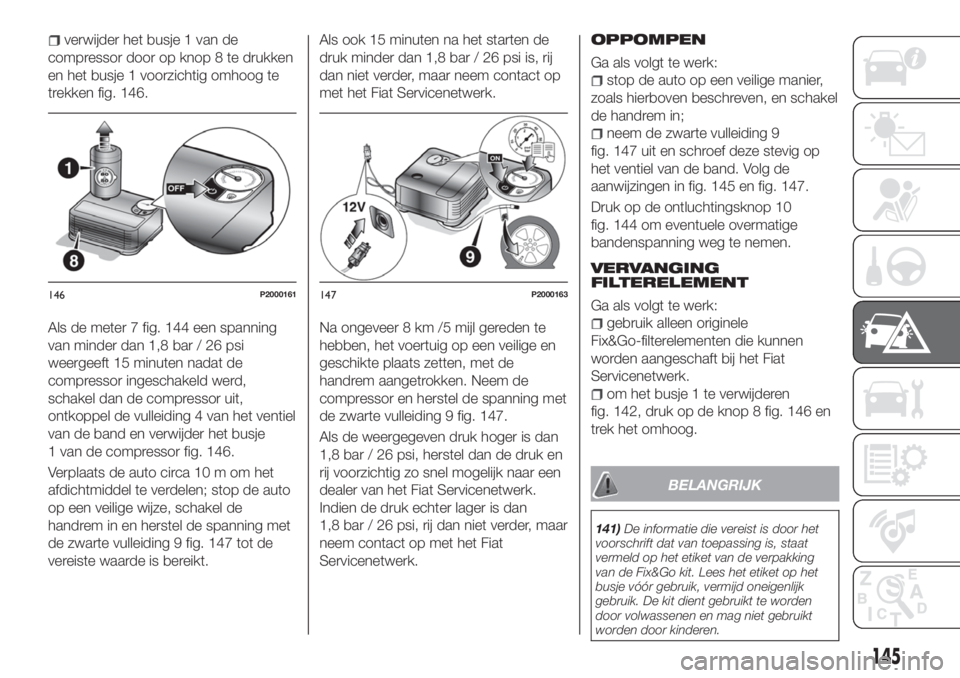

verwijder het busje 1 van de
compressor door op knop 8 te drukken
en het busje 1 voorzichtig omhoog te
trekken fig. 146.
Als de meter 7 fig. 144 een spanning
van minder dan 1,8 bar / 26 psi
weergeeft 15 minuten nadat de
compressor ingeschakeld werd,
schakel dan de compressor uit,
ontkoppel de vulleiding 4 van het ventiel
van de band en verwijder het busje
1 van de compressor fig. 146.
Verplaats de auto circa 10 m om het
afdichtmiddel te verdelen; stop de auto
op een veilige wijze, schakel de
handrem in en herstel de spanning met
de zwarte vulleiding 9 fig. 147 tot de
vereiste waarde is bereikt.Als ook 15 minuten na het starten de
druk minder dan 1,8 bar / 26 psi is, rij
dan niet verder, maar neem contact op
met het Fiat Servicenetwerk.
Na ongeveer 8 km /5 mijl gereden te
hebben, het voertuig op een veilige en
geschikte plaats zetten, met de
handrem aangetrokken. Neem de
compressor en herstel de spanning met
de zwarte vulleiding 9 fig. 147.
Als de weergegeven druk hoger is dan
1,8 bar / 26 psi, herstel dan de druk en
rij voorzichtig zo snel mogelijk naar een
dealer van het Fiat Servicenetwerk.
Indien de druk echter lager is dan
1,8 bar / 26 psi, rij dan niet verder, maar
neem contact op met het Fiat
Servicenetwerk.OPPOMPEN
Ga als volgt te werk:
stop de auto op een veilige manier,
zoals hierboven beschreven, en schakel
de handrem in;
neem de zwarte vulleiding 9
fig. 147 uit en schroef deze stevig op
het ventiel van de band. Volg de
aanwijzingen in fig. 145 en fig. 147.
Druk op de ontluchtingsknop 10
fig. 144 om eventuele overmatige
bandenspanning weg te nemen.
VERVANGING
FILTERELEMENT
Ga als volgt te werk:
gebruik alleen originele
Fix&Go-filterelementen die kunnen
worden aangeschaft bij het Fiat
Servicenetwerk.
om het busje 1 te verwijderen
fig. 142, druk op de knop 8 fig. 146 en
trek het omhoog.
BELANGRIJK
141)De informatie die vereist is door het
voorschrift dat van toepassing is, staat
vermeld op het etiket van de verpakking
van de Fix&Go kit. Lees het etiket op het
busje vóór gebruik, vermijd oneigenlijk
gebruik. De kit dient gebruikt te worden
door volwassenen en mag niet gebruikt
worden door kinderen.
146P2000161147P2000163
145

142)BELANGRIJK: Overschrijd de
snelheid van 80 km/h niet. Vermijd abrupt
accelereren of remmen. De Fix&Go-kit
voorziet in een tijdelijke reparatie, daarom
moet de band zo snel mogelijk onderzocht
en gerepareerd worden door een
specialist. Alvorens de kit te gebruiken,
controleren of de band niet buitensporig
beschadigd is en dat de velg in goede
conditie is, gebruik de kit anders niet en bel
pechverhelping. Verwijder vreemde
voorwerpen niet uit de band. Laat de
compressor niet langer dan 20 minuten
achter elkaar aan staan -
oververhittingsgevaar.
BELANGRIJK
54)Het afdichtmiddel werkt bij
buitentemperaturen tussen -40°C en
+55°C. Het afdichtmiddel heeft een
houdbaarheidsdatum. Banden met een
beschadiging van het bandoppervlak tot
een maximale diameter van 6 mm kunnen
hersteld worden. Toon het busje en het
etiket aan het personeel dat de band zal
behandelen die hersteld werd met de
bandenreparatiekit.
NOODSTART
Als de accu leeg is, kan de motor
gestart worden met startkabels en de
accu van een ander voertuig, of met
een hulpaccu. In elk geval moet de
gebruikte accu een capaciteit hebben
die gelijk is aan of enigszins groter is
dan de lege accu.
55)
BELANGRIJKE OPMERKINGEN
Gebruik geen hulpaccu of enige andere
externe voedingsbron met een
spanning hoger dan 12 V: de accu, de
startmotor, de dynamo en het
elektrische systeem van het voertuig
kunnen hierdoor worden beschadigd.
Probeer niet te starten met een
hulpaccu als de accu bevroren is. De
accu kan kapot gaan en ontploffen!
VOORBEREIDEN VAN
STARTEN MET
HULPACCU
De accu van het voertuig bevindt zich in
de motorruimte, achter de linker
lichtunit.
143) 144) 145) 146)
BELANGRIJK De plusklem (+) van de
accu is voorzien van een beschermkap.
Til dit omhoog om bij de klem te
kunnen komen.
Ga als volgt te werk:
schakel de parkeerrem in, zet de
versnellingspook in stand P (Parkeren),
voor versies met automatische
versnellingsbak (indien aanwezig), of in
de vrijstand, voor versies met
handgeschakelde versnellingsbak, en
zet de startinrichting in STOP;
schakel alle andere elektrische
apparaten in het voertuig uit;
bij gebruik van de accu van een
ander voertuig, het voertuig parkeren
binnen het bereik van de kabels die
gebruikt worden voor de verbinding, de
parkeerrem inschakelen en controleren
of de startinrichting uitgeschakeld is.
BELANGRIJK Verbind de minklemmen
van de twee accu’s nooit rechtstreeks
met elkaar! Indien de hulpaccu
geïnstalleerd is op een ander voertuig,
controleren of er geen onbedoeld
contact is van metalen onderdelen
tussen de twee voertuigen, aangezien
dit kan leiden tot kortsluiting naar
massa, met het risico van ernstig letsel
aan mensen die in de buurt staan.
BELANGRIJK Het verkeerd uitvoeren
van onderstaande procedure kan leiden
tot ernstige letsel bij mensen of schade
aan het laadsysteem van één of beide
voertuigen. Volg de onderstaande
instructies nauwkeurig op.
146
NOODGEVALLEN

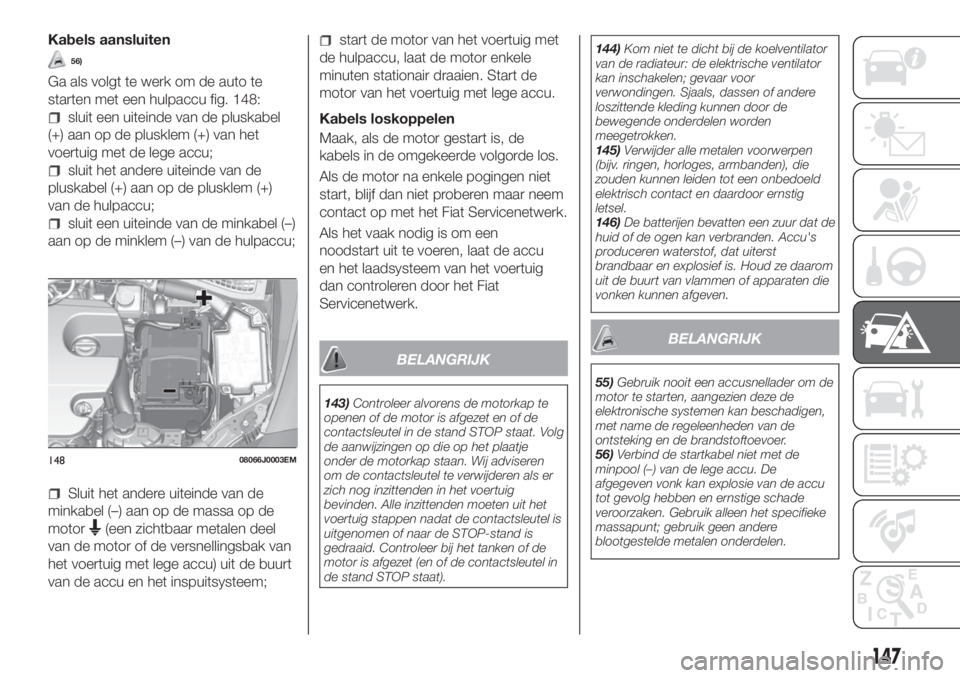

Kabels aansluiten
56)
Ga als volgt te werk om de auto te
starten met een hulpaccu fig. 148:
sluit een uiteinde van de pluskabel
(+) aan op de plusklem (+) van het
voertuig met de lege accu;
sluit het andere uiteinde van de
pluskabel (+) aan op de plusklem (+)
van de hulpaccu;
sluit een uiteinde van de minkabel (–)
aan op de minklem (–) van de hulpaccu;
Sluit het andere uiteinde van de
minkabel (–) aan op de massa op de
motor
(een zichtbaar metalen deel
van de motor of de versnellingsbak van
het voertuig met lege accu) uit de buurt
van de accu en het inspuitsysteem;
start de motor van het voertuig met
de hulpaccu, laat de motor enkele
minuten stationair draaien. Start de
motor van het voertuig met lege accu.
Kabels loskoppelen
Maak, als de motor gestart is, de
kabels in de omgekeerde volgorde los.
Als de motor na enkele pogingen niet
start, blijf dan niet proberen maar neem
contact op met het Fiat Servicenetwerk.
Als het vaak nodig is om een
noodstart uit te voeren, laat de accu
en het laadsysteem van het voertuig
dan controleren door het Fiat
Servicenetwerk.
BELANGRIJK
143)Controleer alvorens de motorkap te
openen of de motor is afgezet en of de
contactsleutel in de stand STOP staat. Volg
de aanwijzingen op die op het plaatje
onder de motorkap staan. Wij adviseren
om de contactsleutel te verwijderen als er
zich nog inzittenden in het voertuig
bevinden. Alle inzittenden moeten uit het
voertuig stappen nadat de contactsleutel is
uitgenomen of naar de STOP-stand is
gedraaid. Controleer bij het tanken of de
motor is afgezet (en of de contactsleutel in
de stand STOP staat).144)Kom niet te dicht bij de koelventilator
van de radiateur: de elektrische ventilator
kan inschakelen; gevaar voor
verwondingen. Sjaals, dassen of andere
loszittende kleding kunnen door de
bewegende onderdelen worden
meegetrokken.
145)Verwijder alle metalen voorwerpen
(bijv. ringen, horloges, armbanden), die
zouden kunnen leiden tot een onbedoeld
elektrisch contact en daardoor ernstig
letsel.
146)De batterijen bevatten een zuur dat de
huid of de ogen kan verbranden. Accu's
produceren waterstof, dat uiterst
brandbaar en explosief is. Houd ze daarom
uit de buurt van vlammen of apparaten die
vonken kunnen afgeven.
BELANGRIJK
55)Gebruik nooit een accusnellader om de
motor te starten, aangezien deze de
elektronische systemen kan beschadigen,
met name de regeleenheden van de
ontsteking en de brandstoftoevoer.
56)Verbind de startkabel niet met de
minpool (–) van de lege accu. De
afgegeven vonk kan explosie van de accu
tot gevolg hebben en ernstige schade
veroorzaken. Gebruik alleen het specifieke
massapunt; gebruik geen andere
blootgestelde metalen onderdelen.
14808066J0003EM
147

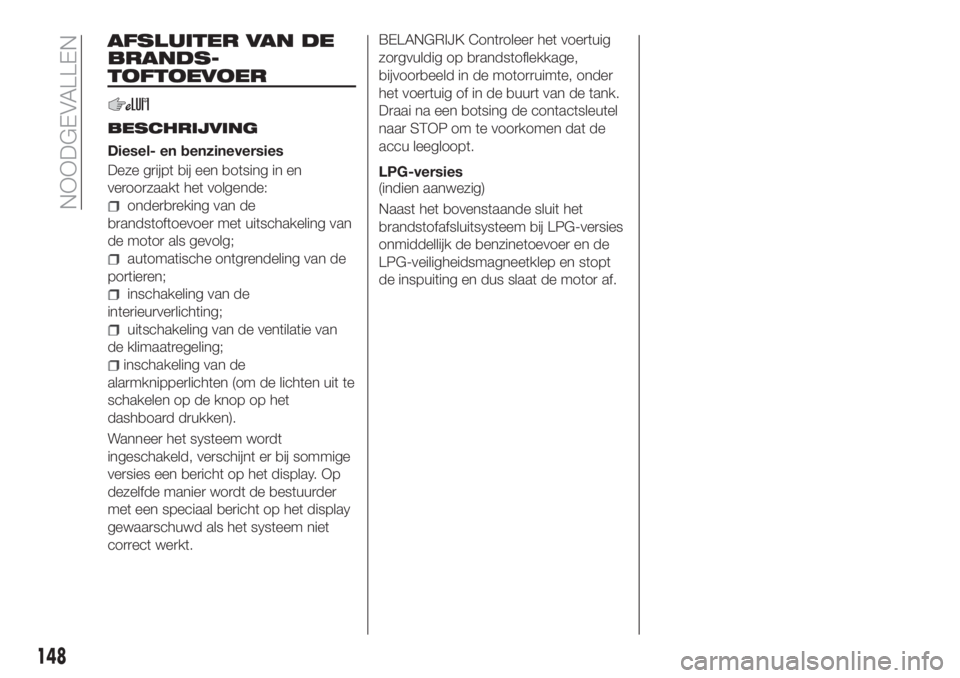

AFSLUITER VAN DE
BRANDS-
TOFTOEVOER
BESCHRIJVING
Diesel- en benzineversies
Deze grijpt bij een botsing in en
veroorzaakt het volgende:
onderbreking van de
brandstoftoevoer met uitschakeling van
de motor als gevolg;
automatische ontgrendeling van de
portieren;
inschakeling van de
interieurverlichting;
uitschakeling van de ventilatie van
de klimaatregeling;
inschakeling van de
alarmknipperlichten (om de lichten uit te
schakelen op de knop op het
dashboard drukken).
Wanneer het systeem wordt
ingeschakeld, verschijnt er bij sommige
versies een bericht op het display. Op
dezelfde manier wordt de bestuurder
met een speciaal bericht op het display
gewaarschuwd als het systeem niet
correct werkt.
BELANGRIJK Controleer het voertuig
zorgvuldig op brandstoflekkage,
bijvoorbeeld in de motorruimte, onder
het voertuig of in de buurt van de tank.
Draai na een botsing de contactsleutel
naar STOP om te voorkomen dat de
accu leegloopt.
LPG-versies
(indien aanwezig)
Naast het bovenstaande sluit het
brandstofafsluitsysteem bij LPG-versies
onmiddellijk de benzinetoevoer en de
LPG-veiligheidsmagneetklep en stopt
de inspuiting en dus slaat de motor af.
148
NOODGEVALLEN
