FIAT TIPO 4DOORS 2018 Návod k použití a údržbě (in Czech)

Vyhřívaná
Stiskem tlačítka
(vyhřívané zadní
okno) na ovládacím panelu uprostřed
palubní desky zapnete odmlžení/
odmrazení vnějších zpětných zrcátek.
POZOR
19)Vnější zpětné zrcátko u řidiče je
zakřivené, a proto mírně zkresluje vnímání
vzdálenosti.

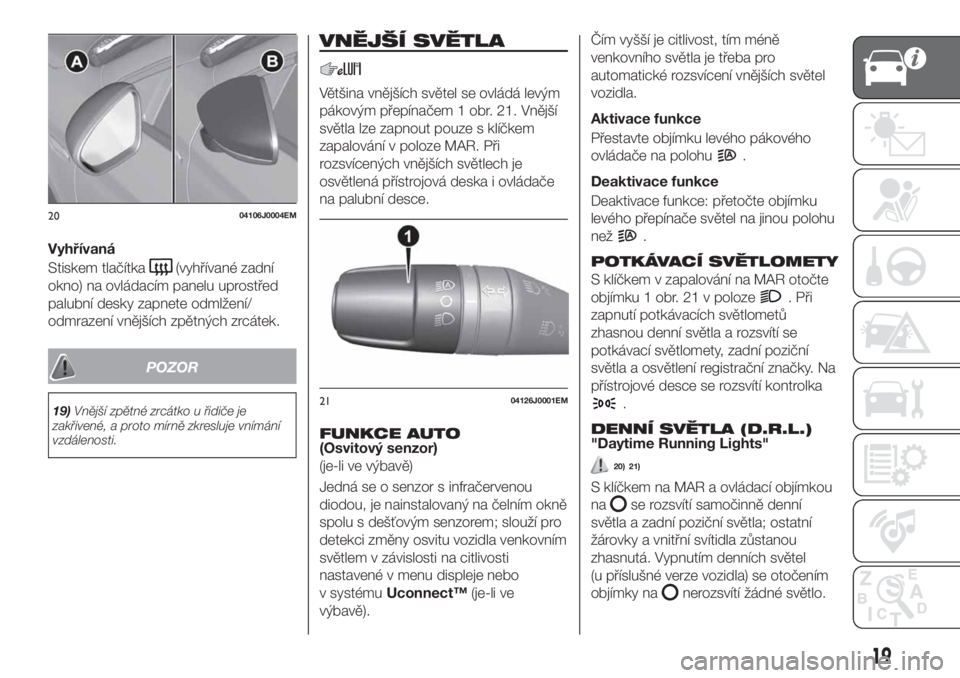

VNĚJŠÍ SVĚTLA
Většina vnějších světel se ovládá levým
pákovým přepínačem 1 obr. 21. Vnější
světla lze zapnout pouze s klíčkem
zapalování v poloze MAR. Při
rozsvícených vnějších světlech je
osvětlená přístrojová deska i ovládače
na palubní desce.
FUNKCE AUTO(Osvitový senzor)
(je-li ve výbavě)
Jedná se o senzor s infračervenou
diodou, je nainstalovaný na čelním okně
spolu s dešťovým senzorem; slouží pro
detekci změny osvitu vozidla venkovním
světlem v závislosti na citlivosti
nastavené v menu displeje nebo
v systémuUconnect™(je-li ve
výbavě).Čím vyšší je citlivost, tím méně
venkovního světla je třeba pro
automatické rozsvícení vnějších světel
vozidla.
Aktivace funkce
Přestavte objímku levého pákového
ovládače na polohu
.
Deaktivace funkce
Deaktivace funkce: přetočte objímku
levého přepínače světel na jinou polohu
než
.
POTKÁVACÍ SVĚTLOMETY
S klíčkem v zapalování na MAR otočte
objímku 1 obr. 21 v poloze
. Při
zapnutí potkávacích světlometů
zhasnou denní světla a rozsvítí se
potkávací světlomety, zadní poziční
světla a osvětlení registrační značky. Na
přístrojové desce se rozsvítí kontrolka
.
DENNÍ SVĚTLA (D.R.L.)"Daytime Running Lights"
20) 21)
S klíčkem na MAR a ovládací objímkou
na
se rozsvítí samočinně denní
světla a zadní poziční světla; ostatní
žárovky a vnitřní svítidla zůstanou
zhasnutá. Vypnutím denních světel
(u příslušné verze vozidla) se otočením
objímky na
nerozsvítí žádné světlo.
2004106J0004EM
2104126J0001EM
19

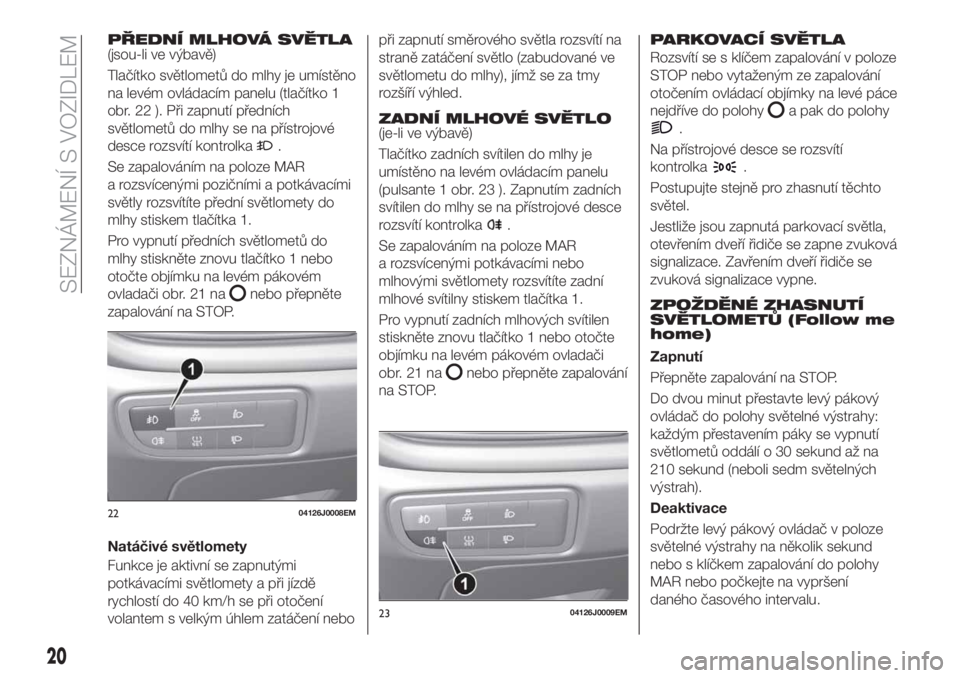

PŘEDNÍ MLHOVÁ SVĚTLA(jsou-li ve výbavě)
Tlačítko světlometů do mlhy je umístěno
na levém ovládacím panelu (tlačítko 1
obr. 22 ). Při zapnutí předních
světlometů do mlhy se na přístrojové
desce rozsvítí kontrolka
.
Se zapalováním na poloze MAR
a rozsvícenými pozičními a potkávacími
světly rozsvítíte přední světlomety do
mlhy stiskem tlačítka 1.
Pro vypnutí předních světlometů do
mlhy stiskněte znovu tlačítko 1 nebo
otočte objímku na levém pákovém
ovladači obr. 21 na
nebo přepněte
zapalování na STOP.
Natáčivé světlomety
Funkce je aktivní se zapnutými
potkávacími světlomety a při jízdě
rychlostí do 40 km/h se při otočení
volantem s velkým úhlem zatáčení nebopři zapnutí směrového světla rozsvítí na
straně zatáčení světlo (zabudované ve
světlometu do mlhy), jímž se za tmy
rozšíří výhled.
ZADNÍ MLHOVÉ SVĚTLO(je-li ve výbavě)
Tlačítko zadních svítilen do mlhy je
umístěno na levém ovládacím panelu
(pulsante 1 obr. 23 ). Zapnutím zadních
svítilen do mlhy se na přístrojové desce
rozsvítí kontrolka
.
Se zapalováním na poloze MAR
a rozsvícenými potkávacími nebo
mlhovými světlomety rozsvítíte zadní
mlhové svítilny stiskem tlačítka 1.
Pro vypnutí zadních mlhových svítilen
stiskněte znovu tlačítko 1 nebo otočte
objímku na levém pákovém ovladači
obr.21na
nebo přepněte zapalování
na STOP.
PARKOVACÍ SVĚTLA
Rozsvítí se s klíčem zapalování v poloze
STOP nebo vytaženým ze zapalování
otočením ovládací objímky na levé páce
nejdříve do polohy
a pak do polohy
.
Na přístrojové desce se rozsvítí
kontrolka
.
Postupujte stejně pro zhasnutí těchto
světel.
Jestliže jsou zapnutá parkovací světla,
otevřením dveří řidiče se zapne zvuková
signalizace. Zavřením dveří řidiče se
zvuková signalizace vypne.
ZPOŽDĚNÉ ZHASNUTÍ
SVĚTLOMETŮ (Follow me
home)
Zapnutí
Přepněte zapalování na STOP.
Do dvou minut přestavte levý pákový
ovládač do polohy světelné výstrahy:
každým přestavením páky se vypnutí
světlometů oddálí o 30 sekund až na
210 sekund (neboli sedm světelných
výstrah).
Deaktivace
Podržte levý pákový ovládač v poloze
světelné výstrahy na několik sekund
nebo s klíčkem zapalování do polohy
MAR nebo počkejte na vypršení
daného časového intervalu.
2204126J0008EM
2304126J0009EM
20
SEZNÁMENÍ S VOZIDLEM

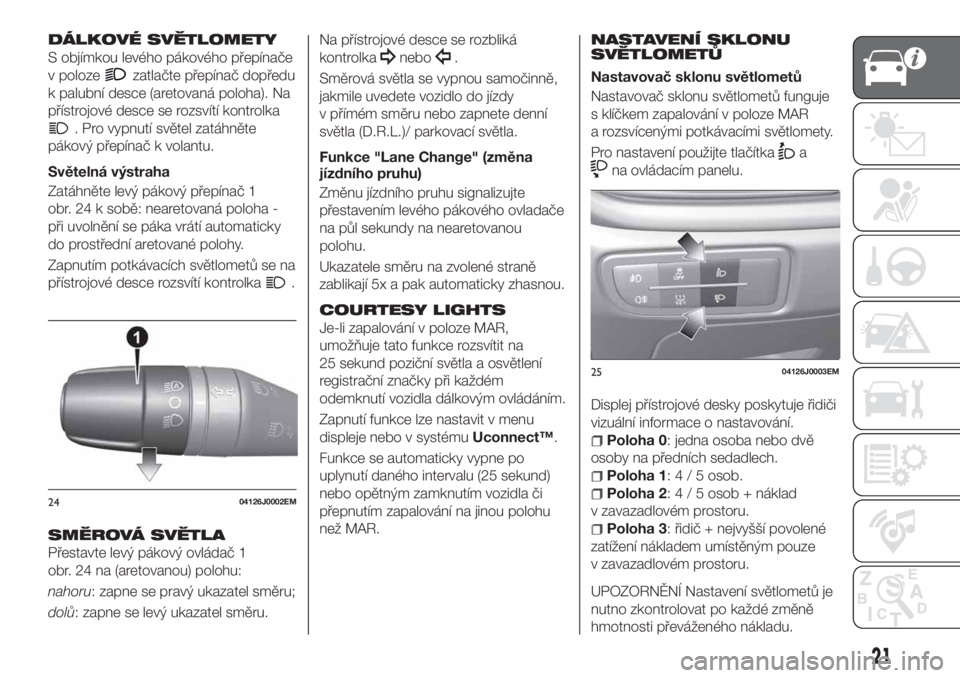

DÁLKOVÉ SVĚTLOMETY
S objímkou levého pákového přepínače
v poloze
zatlačte přepínač dopředu
k palubní desce (aretovaná poloha). Na
přístrojové desce se rozsvítí kontrolka
. Pro vypnutí světel zatáhněte
pákový přepínač k volantu.
Světelná výstraha
Zatáhněte levý pákový přepínač 1
obr. 24 k sobě: nearetovaná poloha -
při uvolnění se páka vrátí automaticky
do prostřední aretované polohy.
Zapnutím potkávacích světlometů se na
přístrojové desce rozsvítí kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte levý pákový ovládač 1
obr. 24 na (aretovanou) polohu:
nahoru: zapne se pravý ukazatel směru;
dolů: zapne se levý ukazatel směru.Na přístrojové desce se rozbliká
kontrolka
nebo.
Směrová světla se vypnou samočinně,
jakmile uvedete vozidlo do jízdy
v přímém směru nebo zapnete denní
světla (D.R.L.)/ parkovací světla.
Funkce "Lane Change" (změna
jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovladače
na půl sekundy na nearetovanou
polohu.
Ukazatele směru na zvolené straně
zablikají 5x a pak automaticky zhasnou.
COURTESY LIGHTS
Je-li zapalování v poloze MAR,
umožňuje tato funkce rozsvítit na
25 sekund poziční světla a osvětlení
registrační značky při každém
odemknutí vozidla dálkovým ovládáním.
Zapnutí funkce lze nastavit v menu
displeje nebo v systémuUconnect™.
Funkce se automaticky vypne po
uplynutí daného intervalu (25 sekund)
nebo opětným zamknutím vozidla či
přepnutím zapalování na jinou polohu
než MAR.
NASTAVENÍ SKLONU
SVĚTLOMETŮ
Nastavovač sklonu světlometů
Nastavovač sklonu světlometů funguje
s klíčkem zapalování v poloze MAR
a rozsvícenými potkávacími světlomety.
Pro nastavení použijte tlačítka
a
na ovládacím panelu.
Displej přístrojové desky poskytuje řidiči
vizuální informace o nastavování.
Poloha 0: jedna osoba nebo dvě
osoby na předních sedadlech.
Poloha 1:4/5osob.
Poloha 2:4/5osob + náklad
v zavazadlovém prostoru.
Poloha 3: řidič + nejvyšší povolené
zatížení nákladem umístěným pouze
v zavazadlovém prostoru.
UPOZORNĚNÍ Nastavení světlometů je
nutno zkontrolovat po každé změně
hmotnosti převáženého nákladu.
2404126J0002EM
2504126J0003EM
21

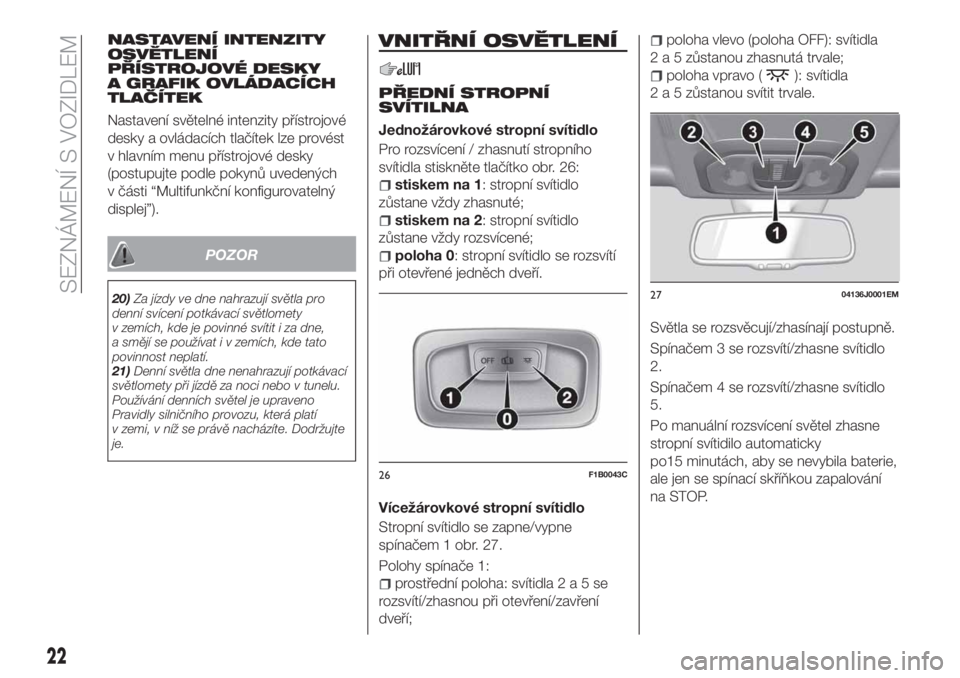

NASTAVENÍ INTENZITY
OSVĚTLENÍ
PŘÍSTROJOVÉ DESKY
A GRAFIK OVLÁDACÍCH
TLAČÍTEK
Nastavení světelné intenzity přístrojové
desky a ovládacích tlačítek lze provést
v hlavním menu přístrojové desky
(postupujte podle pokynů uvedených
v části “Multifunkční konfigurovatelný
displej”).
POZOR
20)Za jízdy ve dne nahrazují světla pro
denní svícení potkávací světlomety
v zemích, kde je povinné svítit i za dne,
a smějí se používat i v zemích, kde tato
povinnost neplatí.
21)Denní světla dne nenahrazují potkávací
světlomety při jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí
v zemi, v níž se právě nacházíte. Dodržujte
je.
VNITŘNÍ OSVĚTLENÍ
PŘEDNÍ STROPNÍ
SVÍTILNA
Jednožárovkové stropní svítidlo
Pro rozsvícení / zhasnutí stropního
svítidla stiskněte tlačítko obr. 26:
stiskem na 1: stropní svítidlo
zůstane vždy zhasnuté;
stiskem na 2: stropní svítidlo
zůstane vždy rozsvícené;
poloha 0: stropní svítidlo se rozsvítí
při otevřené jedněch dveří.
Vícežárovkové stropní svítidlo
Stropní svítidlo se zapne/vypne
spínačem 1 obr. 27.
Polohy spínače 1:
prostřední poloha: svítidla2a5se
rozsvítí/zhasnou při otevření/zavření
dveří;
poloha vlevo (poloha OFF): svítidla
2 a 5 zůstanou zhasnutá trvale;
poloha vpravo (): svítidla
2 a 5 zůstanou svítit trvale.
Světla se rozsvěcují/zhasínají postupně.
Spínačem 3 se rozsvítí/zhasne svítidlo
2.
Spínačem 4 se rozsvítí/zhasne svítidlo
5.
Po manuální rozsvícení světel zhasne
stropní svítidilo automaticky
po15 minutách, aby se nevybila baterie,
ale jen se spínací skříňkou zapalování
na STOP.
26F1B0043C
2704136J0001EM
22
SEZNÁMENÍ S VOZIDLEM

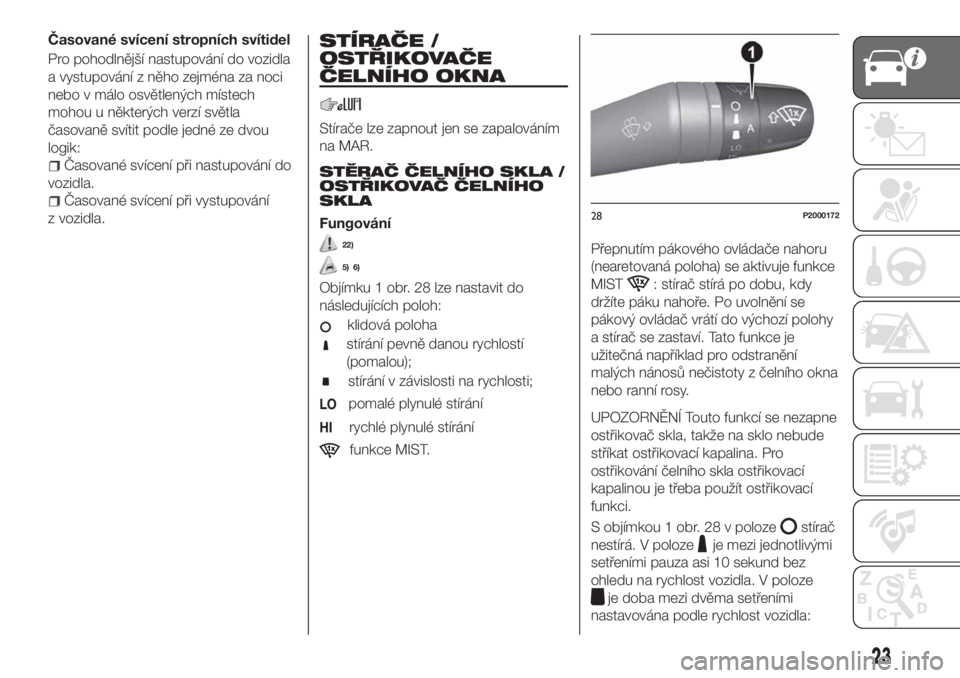

Časované svícení stropních svítidel
Pro pohodlnější nastupování do vozidla
a vystupování z něho zejména za noci
nebo v málo osvětlených místech
mohou u některých verzí světla
časovaně svítit podle jedné ze dvou
logik:
Časované svícení při nastupování do
vozidla.
Časované svícení při vystupování
z vozidla.
STÍRAČE /
OSTŘIKOVAČE
ČELNÍHO OKNA
Stírače lze zapnout jen se zapalováním
na MAR.
STĚRAČ ČELNÍHO SKLA /
OSTŘIKOVAČ ČELNÍHO
SKLA
Fungování
22)
5) 6)
Objímku 1 obr. 28 lze nastavit do
následujících poloh:
klidová poloha
stírání pevně danou rychlostí
(pomalou);
stírání v závislosti na rychlosti;
LOpomalé plynulé stírání
HIrychlé plynulé stírání
funkce MIST.
Přepnutím pákového ovládače nahoru
(nearetovaná poloha) se aktivuje funkce
MIST
: stírač stírá po dobu, kdy
držíte páku nahoře. Po uvolnění se
pákový ovládač vrátí do výchozí polohy
a stírač se zastaví. Tato funkce je
užitečná například pro odstranění
malých nánosů nečistoty z čelního okna
nebo ranní rosy.
UPOZORNĚNÍ Touto funkcí se nezapne
ostřikovač skla, takže na sklo nebude
stříkat ostřikovací kapalina. Pro
ostřikování čelního skla ostřikovací
kapalinou je třeba použít ostřikovací
funkci.
S objímkou 1 obr. 28 v polozestírač
nestírá. V poloze
je mezi jednotlivými
setřeními pauza asi 10 sekund bez
ohledu na rychlost vozidla. V poloze
je doba mezi dvěma setřeními
nastavována podle rychlost vozidla:
28P2000172
23

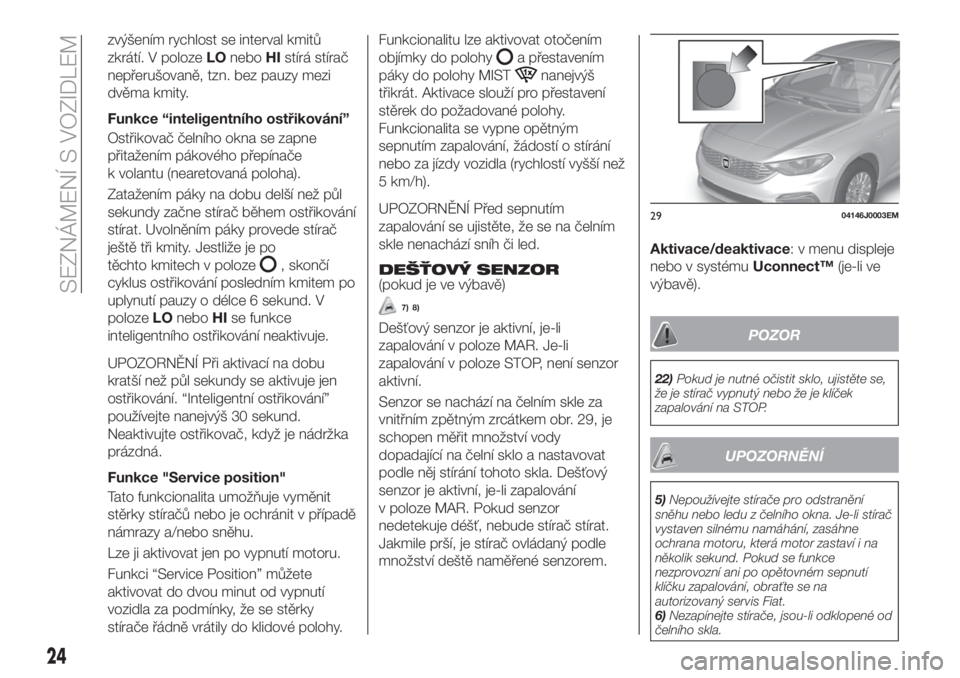

zvýšením rychlost se interval kmitů
zkrátí. V polozeLOneboHIstírá stírač
nepřerušovaně, tzn. bez pauzy mezi
dvěma kmity.
Funkce “inteligentního ostřikování”
Ostřikovač čelního okna se zapne
přitažením pákového přepínače
k volantu (nearetovaná poloha).
Zatažením páky na dobu delší než půl
sekundy začne stírač během ostřikování
stírat. Uvolněním páky provede stírač
ještě tři kmity. Jestliže je po
těchto kmitech v poloze
, skončí
cyklus ostřikování posledním kmitem po
uplynutí pauzy o délce 6 sekund. V
polozeLOneboHIse funkce
inteligentního ostřikování neaktivuje.
UPOZORNĚNÍ Při aktivací na dobu
kratší než půl sekundy se aktivuje jen
ostřikování. “Inteligentní ostřikování”
používejte nanejvýš 30 sekund.
Neaktivujte ostřikovač, když je nádržka
prázdná.
Funkce "Service position"
Tato funkcionalita umožňuje vyměnit
stěrky stíračů nebo je ochránit v případě
námrazy a/nebo sněhu.
Lze ji aktivovat jen po vypnutí motoru.
Funkci “Service Position” můžete
aktivovat do dvou minut od vypnutí
vozidla za podmínky, že se stěrky
stírače řádně vrátily do klidové polohy.Funkcionalitu lze aktivovat otočením
objímky do polohy
a přestavením
páky do polohy MIST
nanejvýš
třikrát. Aktivace slouží pro přestavení
stěrek do požadované polohy.
Funkcionalita se vypne opětným
sepnutím zapalování, žádostí o stírání
nebo za jízdy vozidla (rychlostí vyšší než
5 km/h).
UPOZORNĚNÍ Před sepnutím
zapalování se ujistěte, že se na čelním
skle nenachází sníh či led.
DEŠŤOVÝ SENZOR
(pokud je ve výbavě)
7) 8)
Dešťový senzor je aktivní, je-li
zapalování v poloze MAR. Je-li
zapalování v poloze STOP, není senzor
aktivní.
Senzor se nachází na čelním skle za
vnitřním zpětným zrcátkem obr. 29, je
schopen měřit množství vody
dopadající na čelní sklo a nastavovat
podle něj stírání tohoto skla. Dešťový
senzor je aktivní, je-li zapalování
v poloze MAR. Pokud senzor
nedetekuje déšť, nebude stírač stírat.
Jakmile prší, je stírač ovládaný podle
množství deště naměřené senzorem.Aktivace/deaktivace: v menu displeje
nebo v systémuUconnect™(je-li ve
výbavě).POZOR
22)Pokud je nutné očistit sklo, ujistěte se,
že je stírač vypnutý nebo že je klíček
zapalování na STOP.
UPOZORNĚNÍ
5)Nepoužívejte stírače pro odstranění
sněhu nebo ledu z čelního okna. Je-li stírač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví i na
několik sekund. Pokud se funkce
nezprovozní ani po opětovném sepnutí
klíčku zapalování, obraťte se na
autorizovaný servis Fiat.
6)Nezapínejte stírače, jsou-li odklopené od
čelního skla.
2904146J0003EM
24
SEZNÁMENÍ S VOZIDLEM

7)Neaktivujte dešťový senzor při mytí
vozidla v automatické automyčce.
8)Pokud je čelním sklo namrzlé, ujistěte se,
zda je senzor vypnutý.KLIMATIZACE
1)

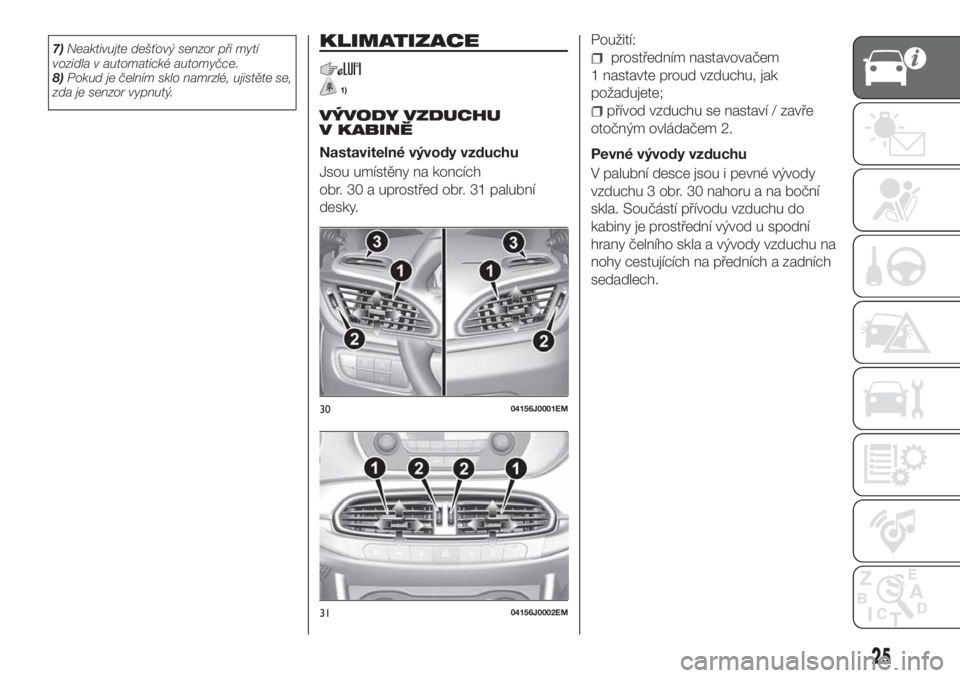

VÝVODY VZDUCHU
V KABINĚ
Nastavitelné vývody vzduchu
Jsou umístěny na koncích
obr. 30 a uprostřed obr. 31 palubní
desky.Použití:
prostředním nastavovačem
1 nastavte proud vzduchu, jak
požadujete;
přívod vzduchu se nastaví / zavře
otočným ovládačem 2.
Pevné vývody vzduchu
V palubní desce jsou i pevné vývody
vzduchu 3 obr. 30 nahoru a na boční
skla. Součástí přívodu vzduchu do
kabiny je prostřední vývod u spodní
hrany čelního skla a vývody vzduchu na
nohy cestujících na předních a zadních
sedadlech.
3004156J0001EM
3104156J0002EM
25

MANUÁLNÍ KLIMATIZACE
Ovládací prvky
1 — Otočný ovládač pro nastavení teploty vzduchu (směšování teplého/studeného vzduchu)
Červené pole = teplý vzduch.
Modré pole = studený vzduch.
2 — Otočný ovládač pro zapnutí/nastavení rychlosti ventilátoru:
0 = vypnutý ventilátor;
1-2-3 = rychlost ventilace;
4= ventilace nejvyšší rychlostí ventilátoru.
3204156J0004EM
26
SEZNÁMENÍ S VOZIDLEM

3 — posuvný ovladač zapnutí/vypnutí recirkulace vzduchu.
Nastavením posuvného ovladače do polohy
se zapne recirkulace vzduchu v kabině.
Nastavením posuvného ovladače do polohy
se recirkulace vzduchu v kabině vypne.
4 — otočný ovládač pro nastavení rozvodu vzduchu:
výstup vzduchu z prostředních a bočních vývodů
výstup vzduchu z bočních vývodů, z prostředního rozvodu a rozvodů na nohy předních a zadních cestujících
výstup vzduchu z rozvodu do oblasti předních a zadních nohou a mírný proud vzduchu i z bočních vývodů v palubní desce
výstup vzduchu z rozvodu do oblasti předních a zadních nohou, na čelní okno, na boční okna a mírný proud vzduchu i
z bočních vývodů v palubní desce
výstup vzduchu na čelní okno, na boční okna a mírný proud vzduchu i z bočních vývodů v palubní desce
5 — Tlačítko pro zapnutí/vypnutí klimatizace
Stiskem tlačítka 5 obr. 32 (rozsvícená kontrolka v tlačítku) se zapne klimatizace.
Opětným stisknutím tlačítka 5 (zhasnutá kontrolka v tlačítku) se klimatizace vypne.
Přídavné topení(pokud je ve výbavě)
Přídavné topení zaručuje rychlejší vyhřátí kabiny.
Aktivuje se při chladném počasí za následujících podmínek:
nízká venkovní teplota;
nízká teplota chladicí kapaliny motoru;
nastartovaný motor,
ventilace nastavená alespoň na 1.rychlost;
otočný ovládač 1 přetočen zcela doprava v červeném poli.
Při nesplnění některé z výše uvedených podmínek se topení vypne.
Pozn.: Výkon elektrického topení je upravován podle napětí baterie.
27

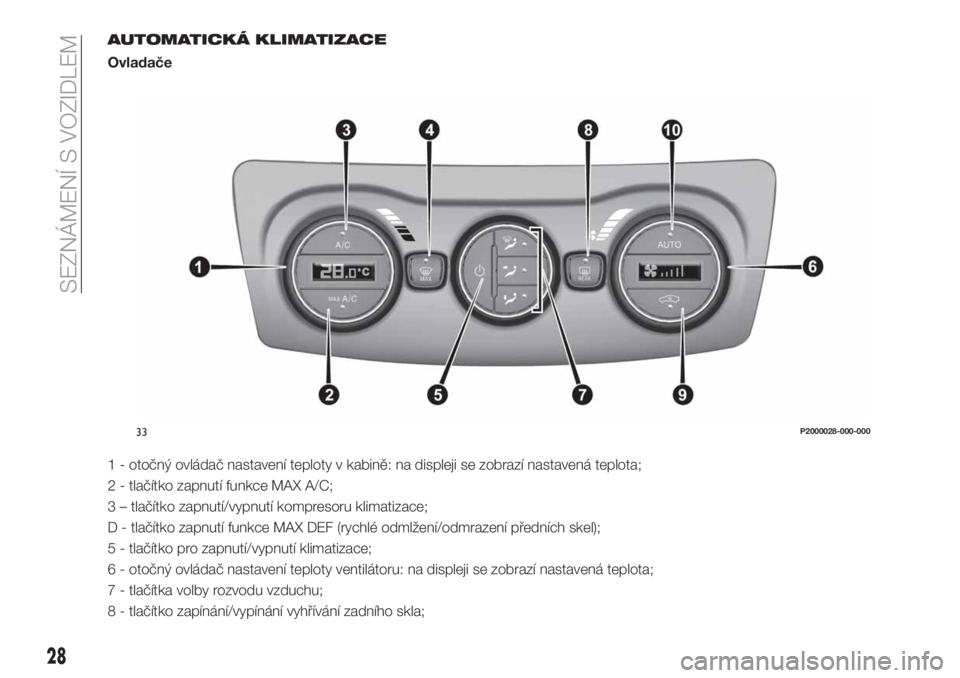

AUTOMATICKÁ KLIMATIZACE
Ovladače
1 - otočný ovládač nastavení teploty v kabině: na displeji se zobrazí nastavená teplota;
2 - tlačítko zapnutí funkce MAX A/C;
3 – tlačítko zapnutí/vypnutí kompresoru klimatizace;
D - tlačítko zapnutí funkce MAX DEF (rychlé odmlžení/odmrazení předních skel);
5 - tlačítko pro zapnutí/vypnutí klimatizace;
6 - otočný ovládač nastavení teploty ventilátoru: na displeji se zobrazí nastavená teplota;
7 - tlačítka volby rozvodu vzduchu;
8 - tlačítko zapínání/vypínání vyhřívání zadního skla;
33P2000028-000-000
28
SEZNÁMENÍ S VOZIDLEM
