FIAT TIPO 4DOORS 2018 Návod na použitie a údržbu (in Slovakian)

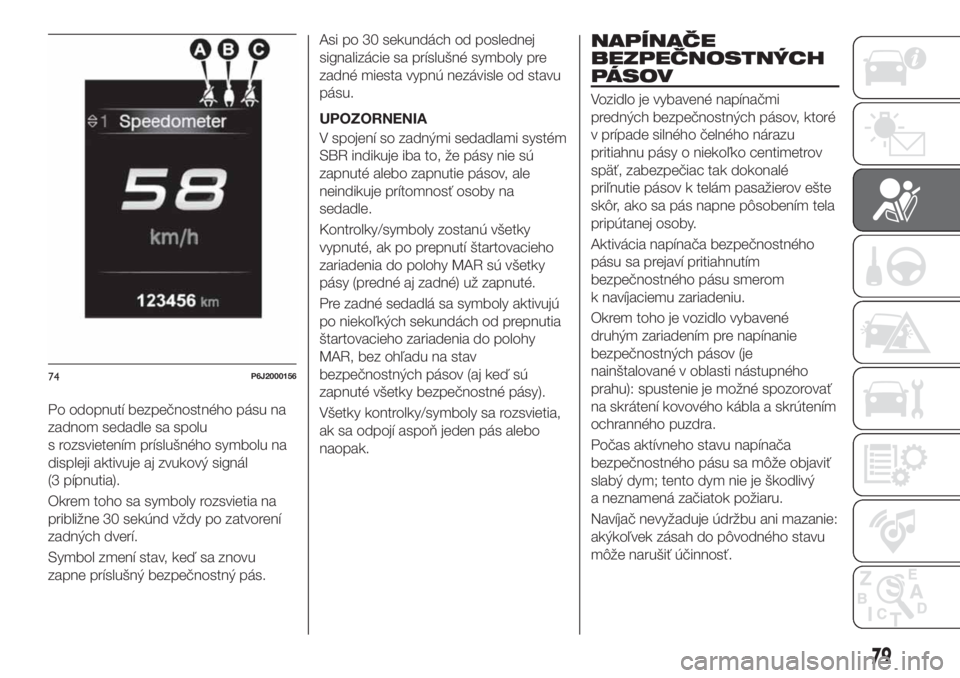

Po odopnutí bezpečnostného pásu na
zadnom sedadle sa spolu
s rozsvietením príslušného symbolu na
displeji aktivuje aj zvukový signál
(3 pípnutia).
Okrem toho sa symboly rozsvietia na
približne 30 sekúnd vždy po zatvorení
zadných dverí.
Symbol zmení stav, keď sa znovu
zapne príslušný bezpečnostný pás.Asi po 30 sekundách od poslednej
signalizácie sa príslušné symboly pre
zadné miesta vypnú nezávisle od stavu
pásu.
UPOZORNENIA
V spojení so zadnými sedadlami systém
SBR indikuje iba to, že pásy nie sú
zapnuté alebo zapnutie pásov, ale
neindikuje prítomnosť osoby na
sedadle.
Kontrolky/symboly zostanú všetky
vypnuté, ak po prepnutí štartovacieho
zariadenia do polohy MAR sú všetky
pásy (predné aj zadné) už zapnuté.
Pre zadné sedadlá sa symboly aktivujú
po niekoľkých sekundách od prepnutia
štartovacieho zariadenia do polohy
MAR, bez ohľadu na stav
bezpečnostných pásov (aj keď sú
zapnuté všetky bezpečnostné pásy).
Všetky kontrolky/symboly sa rozsvietia,
ak sa odpojí aspoň jeden pás alebo
naopak.
NAPÍNAČE
BEZPEČNOSTNÝCH
PÁSOV
Vozidlo je vybavené napínačmi
predných bezpečnostných pásov, ktoré
v prípade silného čelného nárazu
pritiahnu pásy o niekoľko centimetrov
späť, zabezpečiac tak dokonalé
priľnutie pásov k telám pasažierov ešte
skôr, ako sa pás napne pôsobením tela
pripútanej osoby.
Aktivácia napínača bezpečnostného
pásu sa prejaví pritiahnutím
bezpečnostného pásu smerom
k navíjaciemu zariadeniu.
Okrem toho je vozidlo vybavené
druhým zariadením pre napínanie
bezpečnostných pásov (je
nainštalované v oblasti nástupného
prahu): spustenie je možné spozorovať
na skrátení kovového kábla a skrútením
ochranného puzdra.
Počas aktívneho stavu napínača
bezpečnostného pásu sa môže objaviť
slabý dym; tento dym nie je škodlivý
a neznamená začiatok požiaru.
Navíjač nevyžaduje údržbu ani mazanie:
akýkoľvek zásah do pôvodného stavu
môže narušiť účinnosť.
74P6J2000156
79

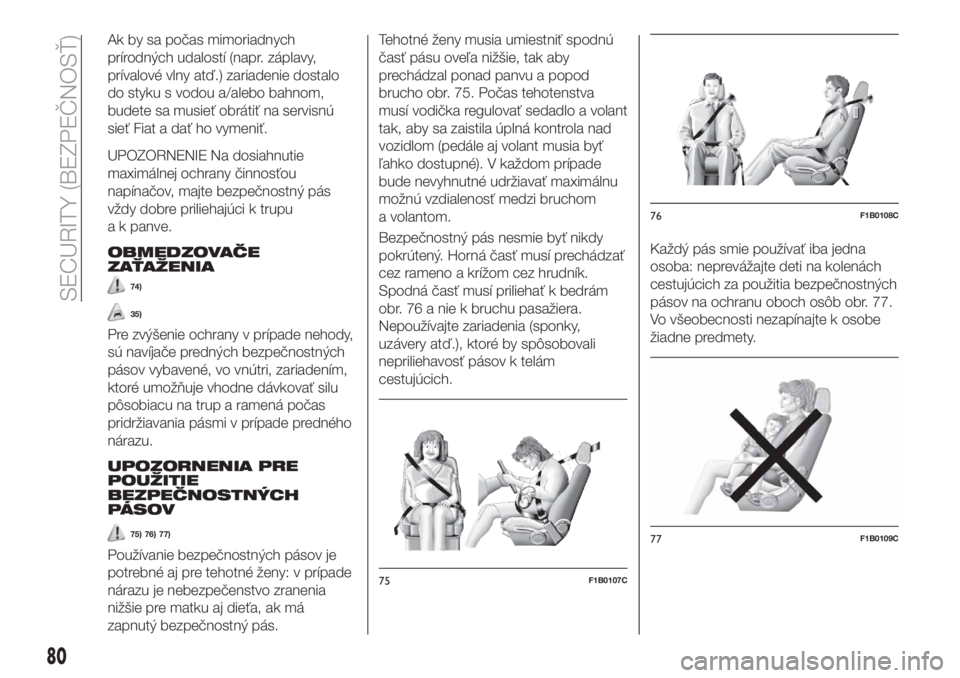

Ak by sa počas mimoriadnych
prírodných udalostí (napr. záplavy,
prívalové vlny atď.) zariadenie dostalo
do styku s vodou a/alebo bahnom,
budete sa musieť obrátiť na servisnú
sieť Fiat a dať ho vymeniť.
UPOZORNENIE Na dosiahnutie
maximálnej ochrany činnosťou
napínačov, majte bezpečnostný pás
vždy dobre priliehajúci k trupu
a k panve.
OBMEDZOVAČE
ZAŤAŽENIA
74)
35)
Pre zvýšenie ochrany v prípade nehody,
sú navíjače predných bezpečnostných
pásov vybavené, vo vnútri, zariadením,
ktoré umožňuje vhodne dávkovať silu
pôsobiacu na trup a ramená počas
pridržiavania pásmi v prípade predného
nárazu.
UPOZORNENIA PRE
POUŽITIE
BEZPEČNOSTNÝCH
PÁSOV
75) 76) 77)
Používanie bezpečnostných pásov je
potrebné aj pre tehotné ženy: v prípade
nárazu je nebezpečenstvo zranenia
nižšie pre matku aj dieťa, ak má
zapnutý bezpečnostný pás.Tehotné ženy musia umiestniť spodnú
časť pásu oveľa nižšie, tak aby
prechádzal ponad panvu a popod
brucho obr. 75. Počas tehotenstva
musí vodička regulovať sedadlo a volant
tak, aby sa zaistila úplná kontrola nad
vozidlom (pedále aj volant musia byť
ľahko dostupné). V každom prípade
bude nevyhnutné udržiavať maximálnu
možnú vzdialenosť medzi bruchom
a volantom.
Bezpečnostný pás nesmie byť nikdy
pokrútený. Horná časť musí prechádzať
cez rameno a krížom cez hrudník.
Spodná časť musí priliehať k bedrám
obr. 76 a nie k bruchu pasažiera.
Nepoužívajte zariadenia (sponky,
uzávery atď.), ktoré by spôsobovali
nepriliehavosť pásov k telám
cestujúcich.Každý pás smie používať iba jedna
osoba: neprevážajte deti na kolenách
cestujúcich za použitia bezpečnostných
pásov na ochranu oboch osôb obr. 77.
Vo všeobecnosti nezapínajte k osobe
žiadne predmety.
75F1B0107C
76F1B0108C
77F1B0109C
80
SECURITY (BEZPEČNOSŤ)

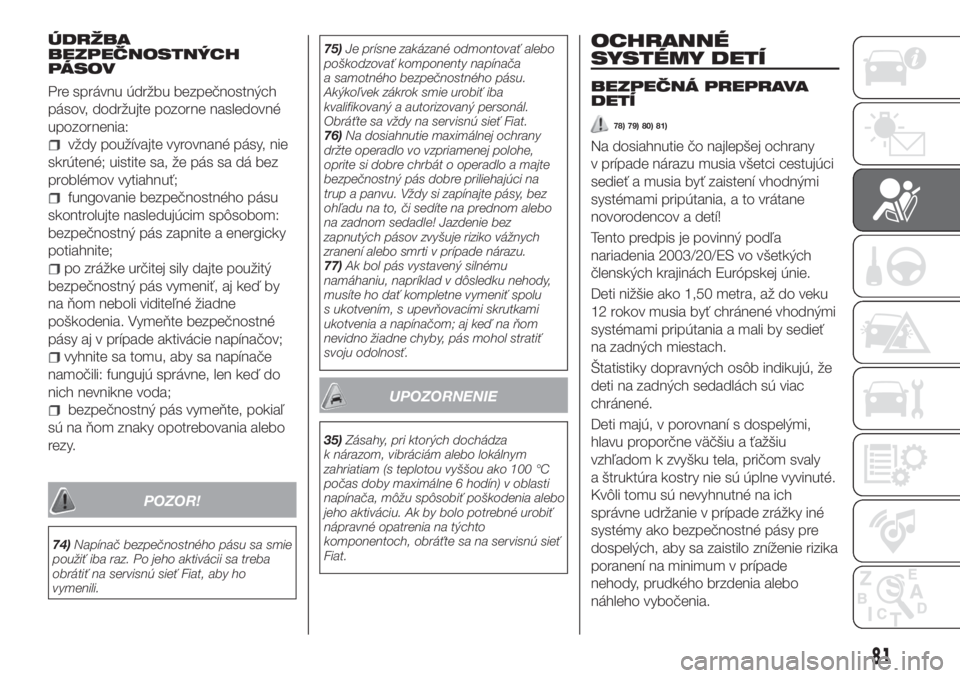

ÚDRŽBA
BEZPEČNOSTNÝCH
PÁSOV
Pre správnu údržbu bezpečnostných
pásov, dodržujte pozorne nasledovné
upozornenia:
vždy používajte vyrovnané pásy, nie
skrútené; uistite sa, že pás sa dá bez
problémov vytiahnuť;
fungovanie bezpečnostného pásu
skontrolujte nasledujúcim spôsobom:
bezpečnostný pás zapnite a energicky
potiahnite;
po zrážke určitej sily dajte použitý
bezpečnostný pás vymeniť, aj keď by
na ňom neboli viditeľné žiadne
poškodenia. Vymeňte bezpečnostné
pásy aj v prípade aktivácie napínačov;
vyhnite sa tomu, aby sa napínače
namočili: fungujú správne, len keď do
nich nevnikne voda;
bezpečnostný pás vymeňte, pokiaľ
sú na ňom znaky opotrebovania alebo
rezy.
POZOR!
74)Napínač bezpečnostného pásu sa smie
použiť iba raz. Po jeho aktivácii sa treba
obrátiť na servisnú sieť Fiat, aby ho
vymenili.75)Je prísne zakázané odmontovať alebo
poškodzovať komponenty napínača
a samotného bezpečnostného pásu.
Akýkoľvek zákrok smie urobiť iba
kvalifikovaný a autorizovaný personál.
Obráťte sa vždy na servisnú sieť Fiat.
76)Na dosiahnutie maximálnej ochrany
držte operadlo vo vzpriamenej polohe,
oprite si dobre chrbát o operadlo a majte
bezpečnostný pás dobre priliehajúci na
trup a panvu. Vždy si zapínajte pásy, bez
ohľadu na to, či sedíte na prednom alebo
na zadnom sedadle! Jazdenie bez
zapnutých pásov zvyšuje riziko vážnych
zranení alebo smrti v prípade nárazu.
77)Ak bol pás vystavený silnému
namáhaniu, napríklad v dôsledku nehody,
musíte ho dať kompletne vymeniť spolu
s ukotvením, s upevňovacími skrutkami
ukotvenia a napínačom; aj keď na ňom
nevidno žiadne chyby, pás mohol stratiť
svoju odolnosť.
UPOZORNENIE
35)Zásahy, pri ktorých dochádza
k nárazom, vibráciám alebo lokálnym
zahriatiam (s teplotou vyššou ako 100 °C
počas doby maximálne 6 hodín) v oblasti
napínača, môžu spôsobiť poškodenia alebo
jeho aktiváciu. Ak by bolo potrebné urobiť
nápravné opatrenia na týchto
komponentoch, obráťte sa na servisnú sieť
Fiat.
OCHRANNÉ
SYSTÉMY DETÍ
BEZPEČNÁ PREPRAVA
DETÍ
78) 79) 80) 81)
Na dosiahnutie čo najlepšej ochrany
v prípade nárazu musia všetci cestujúci
sedieť a musia byť zaistení vhodnými
systémami pripútania, a to vrátane
novorodencov a detí!
Tento predpis je povinný podľa
nariadenia 2003/20/ES vo všetkých
členských krajinách Európskej únie.
Deti nižšie ako 1,50 metra, až do veku
12 rokov musia byť chránené vhodnými
systémami pripútania a mali by sedieť
na zadných miestach.
Štatistiky dopravných osôb indikujú, že
deti na zadných sedadlách sú viac
chránené.
Deti majú, v porovnaní s dospelými,
hlavu proporčne väčšiu a ťažšiu
vzhľadom k zvyšku tela, pričom svaly
a štruktúra kostry nie sú úplne vyvinuté.
Kvôli tomu sú nevyhnutné na ich
správne udržanie v prípade zrážky iné
systémy ako bezpečnostné pásy pre
dospelých, aby sa zaistilo zníženie rizika
poranení na minimum v prípade
nehody, prudkého brzdenia alebo
náhleho vybočenia.
81

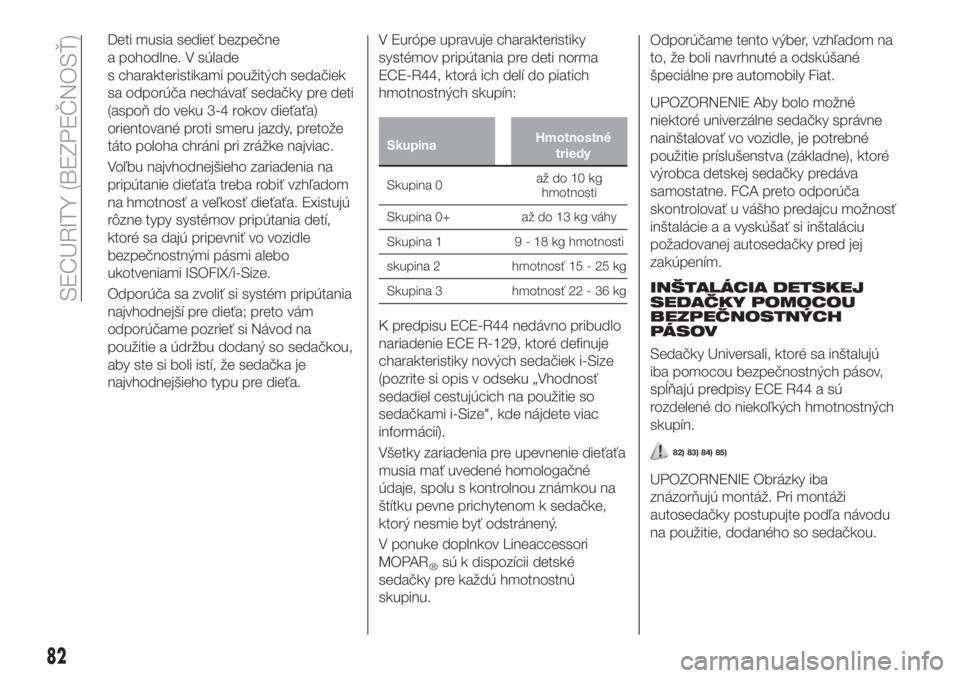

Deti musia sedieť bezpečne
a pohodlne. V súlade
s charakteristikami použitých sedačiek
sa odporúča nechávať sedačky pre deti
(aspoň do veku 3-4 rokov dieťaťa)
orientované proti smeru jazdy, pretože
táto poloha chráni pri zrážke najviac.
Voľbu najvhodnejšieho zariadenia na
pripútanie dieťaťa treba robiť vzhľadom
na hmotnosť a veľkosť dieťaťa. Existujú
rôzne typy systémov pripútania detí,
ktoré sa dajú pripevniť vo vozidle
bezpečnostnými pásmi alebo
ukotveniami ISOFIX/i-Size.
Odporúča sa zvoliť si systém pripútania
najvhodnejší pre dieťa; preto vám
odporúčame pozrieť si Návod na
použitie a údržbu dodaný so sedačkou,
aby ste si boli istí, že sedačka je
najvhodnejšieho typu pre dieťa.V Európe upravuje charakteristiky
systémov pripútania pre deti norma
ECE-R44, ktorá ich delí do piatich
hmotnostných skupín:
SkupinaHmotnostné
triedy
Skupina 0až do 10 kg
hmotnosti
Skupina 0+ až do 13 kg váhy
Skupina 1 9 - 18 kg hmotnosti
skupina 2 hmotnosť 15 - 25 kg
Skupina 3 hmotnosť 22 - 36 kg
K predpisu ECE-R44 nedávno pribudlo
nariadenie ECE R-129, ktoré definuje
charakteristiky nových sedačiek i-Size
(pozrite si opis v odseku „Vhodnosť
sedadiel cestujúcich na použitie so
sedačkami i-Size", kde nájdete viac
informácií).
Všetky zariadenia pre upevnenie dieťaťa
musia mať uvedené homologačné
údaje, spolu s kontrolnou známkou na
štítku pevne prichytenom k sedačke,
ktorý nesmie byť odstránený.
V ponuke doplnkov Lineaccessori
MOPAR
®sú k dispozícii detské
sedačky pre každú hmotnostnú
skupinu.Odporúčame tento výber, vzhľadom na
to, že boli navrhnuté a odskúšané
špeciálne pre automobily Fiat.
UPOZORNENIE Aby bolo možné
niektoré univerzálne sedačky správne
nainštalovať vo vozidle, je potrebné
použitie príslušenstva (základne), ktoré
výrobca detskej sedačky predáva
samostatne. FCA preto odporúča
skontrolovať u vášho predajcu možnosť
inštalácie a a vyskúšať si inštaláciu
požadovanej autosedačky pred jej
zakúpením.
INŠTALÁCIA DETSKEJ
SEDAČKY POMOCOU
BEZPEČNOSTNÝCH
PÁSOV
Sedačky Universali, ktoré sa inštalujú
iba pomocou bezpečnostných pásov,
spĺňajú predpisy ECE R44 a sú
rozdelené do niekoľkých hmotnostných
skupín.
82) 83) 84) 85)
UPOZORNENIE Obrázky iba
znázorňujú montáž. Pri montáži
autosedačky postupujte podľa návodu
na použitie, dodaného so sedačkou.
82
SECURITY (BEZPEČNOSŤ)

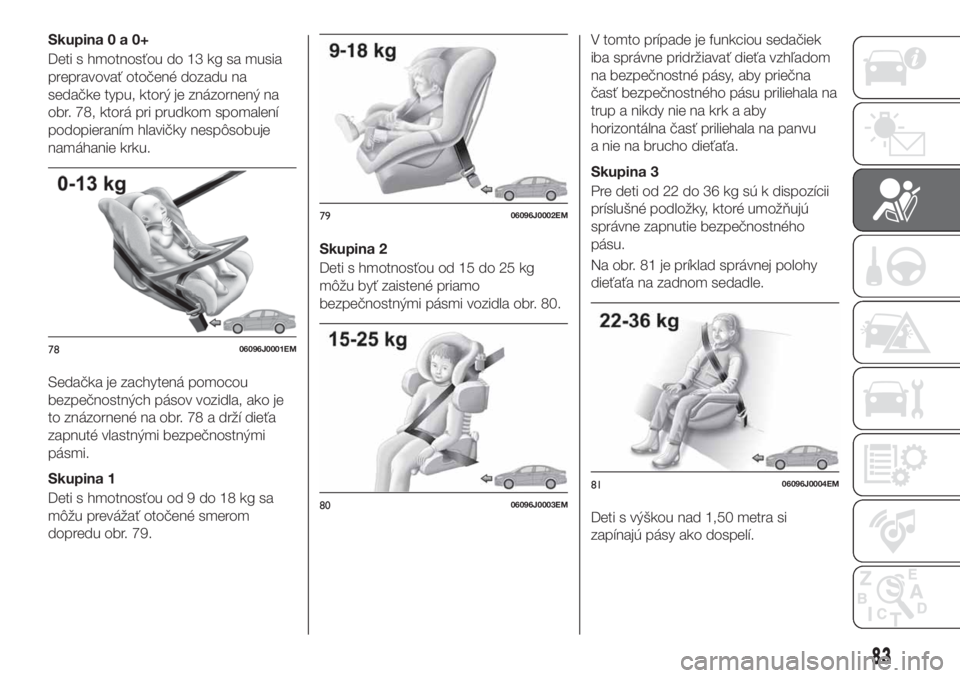

Skupina0a0+
Deti s hmotnosťou do 13 kg sa musia
prepravovať otočené dozadu na
sedačke typu, ktorý je znázornený na
obr. 78, ktorá pri prudkom spomalení
podopieraním hlavičky nespôsobuje
namáhanie krku.
Sedačka je zachytená pomocou
bezpečnostných pásov vozidla, ako je
to znázornené na obr. 78 a drží dieťa
zapnuté vlastnými bezpečnostnými
pásmi.
Skupina 1
Deti s hmotnosťou od 9 do 18 kg sa
môžu prevážať otočené smerom
dopredu obr. 79.Skupina 2
Deti s hmotnosťou od 15 do 25 kg
môžu byť zaistené priamo
bezpečnostnými pásmi vozidla obr. 80.V tomto prípade je funkciou sedačiek
iba správne pridržiavať dieťa vzhľadom
na bezpečnostné pásy, aby priečna
časť bezpečnostného pásu priliehala na
trup a nikdy nie na krk a aby
horizontálna časť priliehala na panvu
a nie na brucho dieťaťa.
Skupina 3
Pre deti od 22 do 36 kg sú k dispozícii
príslušné podložky, ktoré umožňujú
správne zapnutie bezpečnostného
pásu.
Na obr. 81 je príklad správnej polohy
dieťaťa na zadnom sedadle.
Deti s výškou nad 1,50 metra si
zapínajú pásy ako dospelí.
7806096J0001EM
7906096J0002EM
8006096J0003EM
8106096J0004EM
83

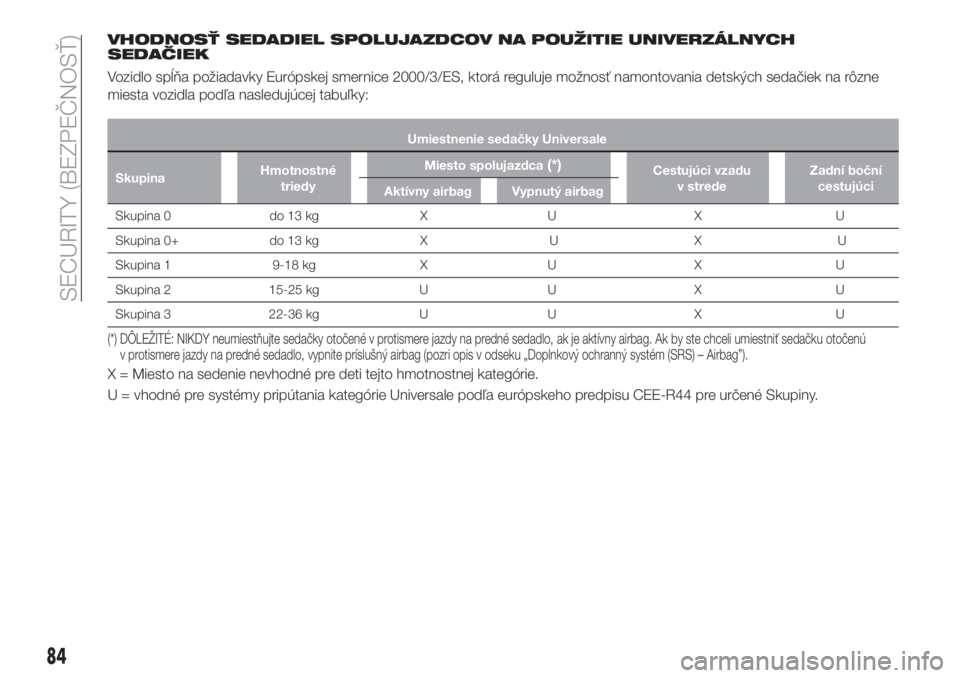

VHODNOSŤ SEDADIEL SPOLUJAZDCOV NA POUŽITIE UNIVERZÁLNYCH
SEDAČIEK
Vozidlo spĺňa požiadavky Európskej smernice 2000/3/ES, ktorá reguluje možnosť namontovania detských sedačiek na rôzne
miesta vozidla podľa nasledujúcej tabuľky:
Umiestnenie sedačky Universale
SkupinaHmotnostné
triedyMiesto spolujazdca
(*)Cestujúci vzadu
v stredeZadní boční
cestujúci
Aktívny airbag Vypnutý airbag
Skupina 0 do 13 kg X U X U
Skupina 0+ do 13 kg X U X U
Skupina 1 9-18 kg X U X U
Skupina 2 15-25 kg U U X U
Skupina 3 22-36 kg U U X U
(*) DÔLEŽITÉ: NIKDY neumiestňujte sedačky otočené v protismere jazdy na predné sedadlo, ak je aktívny airbag. Ak by ste chceli umiestniť sedačku otočenú
v protismere jazdy na predné sedadlo, vypnite príslušný airbag (pozri opis v odseku „Doplnkový ochranný systém (SRS) – Airbag”).
X = Miesto na sedenie nevhodné pre deti tejto hmotnostnej kategórie.
U = vhodné pre systémy pripútania kategórie Universale podľa európskeho predpisu CEE-R44 pre určené Skupiny.
84
SECURITY (BEZPEČNOSŤ)

INŠTALÁCIA SEDAČKY

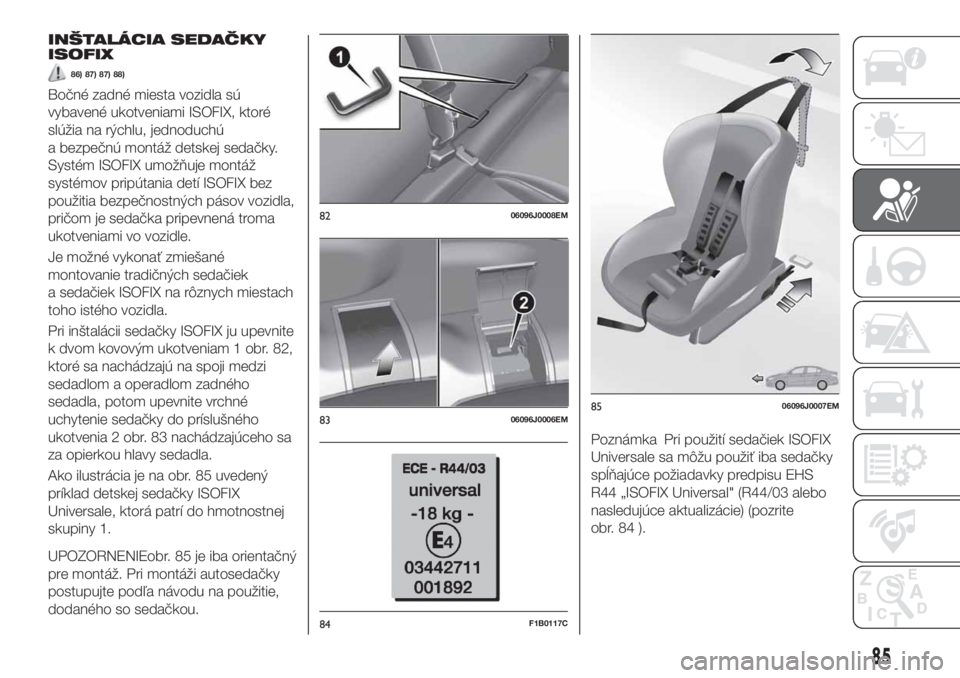

ISOFIX
86) 87) 87) 88)
Bočné zadné miesta vozidla sú
vybavené ukotveniami ISOFIX, ktoré
slúžia na rýchlu, jednoduchú
a bezpečnú montáž detskej sedačky.
Systém ISOFIX umožňuje montáž
systémov pripútania detí ISOFIX bez
použitia bezpečnostných pásov vozidla,
pričom je sedačka pripevnená troma
ukotveniami vo vozidle.
Je možné vykonať zmiešané
montovanie tradičných sedačiek
a sedačiek ISOFIX na rôznych miestach
toho istého vozidla.
Pri inštalácii sedačky ISOFIX ju upevnite
k dvom kovovým ukotveniam 1 obr. 82,
ktoré sa nachádzajú na spoji medzi
sedadlom a operadlom zadného
sedadla, potom upevnite vrchné
uchytenie sedačky do príslušného
ukotvenia 2 obr. 83 nachádzajúceho sa
za opierkou hlavy sedadla.
Ako ilustrácia je na obr. 85 uvedený
príklad detskej sedačky ISOFIX
Universale, ktorá patrí do hmotnostnej
skupiny 1.
UPOZORNENIEobr. 85 je iba orientačný
pre montáž. Pri montáži autosedačky
postupujte podľa návodu na použitie,
dodaného so sedačkou.Poznámka Pri použití sedačiek ISOFIX
Universale sa môžu použiť iba sedačky
spĺňajúce požiadavky predpisu EHS
R44 „ISOFIX Universal" (R44/03 alebo
nasledujúce aktualizácie) (pozrite
obr.84).
8206096J0008EM
8306096J0006EM
84F1B0117C
8506096J0007EM
85

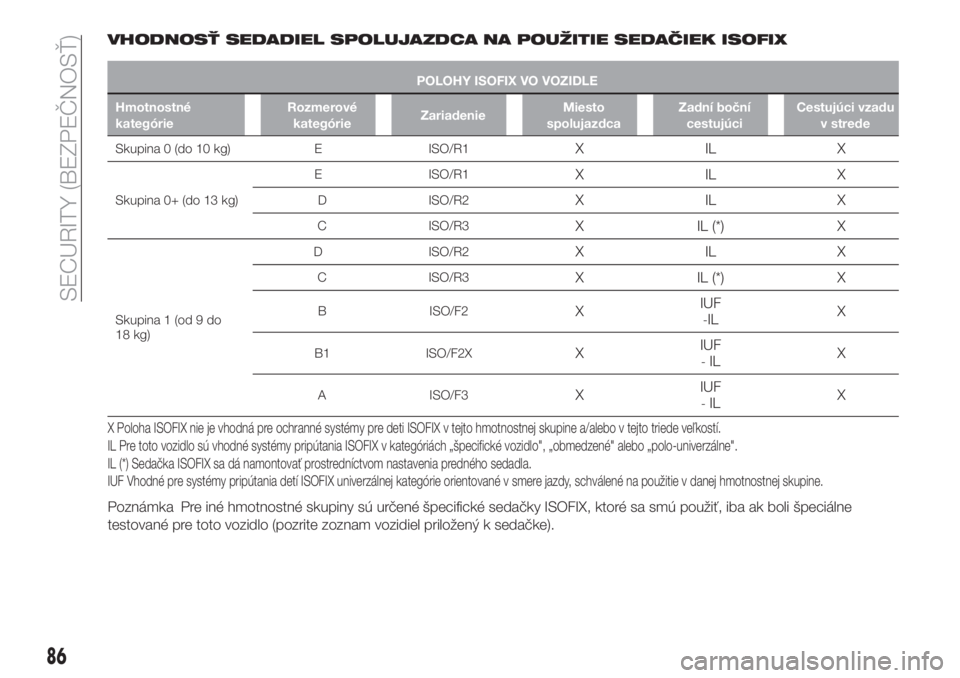

VHODNOSŤ SEDADIEL SPOLUJAZDCA NA POUŽITIE SEDAČIEK ISOFIX
POLOHY ISOFIX VO VOZIDLE
Hmotnostné
kategórieRozmerové
kategórieZariadenieMiesto
spolujazdcaZadní boční
cestujúciCestujúci vzadu
v strede
Skupina 0 (do 10 kg) E ISO/R1XILX
Skupina 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Skupina 1 (od 9 do
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Poloha ISOFIX nie je vhodná pre ochranné systémy pre deti ISOFIX v tejto hmotnostnej skupine a/alebo v tejto triede veľkostí.
IL Pre toto vozidlo sú vhodné systémy pripútania ISOFIX v kategóriách „špecifické vozidlo", „obmedzené" alebo „polo-univerzálne".
IL (*) Sedačka ISOFIX sa dá namontovať prostredníctvom nastavenia predného sedadla.
IUF Vhodné pre systémy pripútania detí ISOFIX univerzálnej kategórie orientované v smere jazdy, schválené na použitie v danej hmotnostnej skupine.
Poznámka Pre iné hmotnostné skupiny sú určené špecifické sedačky ISOFIX, ktoré sa smú použiť, iba ak boli špeciálne
testované pre toto vozidlo (pozrite zoznam vozidiel priložený k sedačke).
86
SECURITY (BEZPEČNOSŤ)

VHODNOSŤ SEDADIEL
SPOLUJAZDCA NA
POUŽITIE SEDAČIEK
i-Size

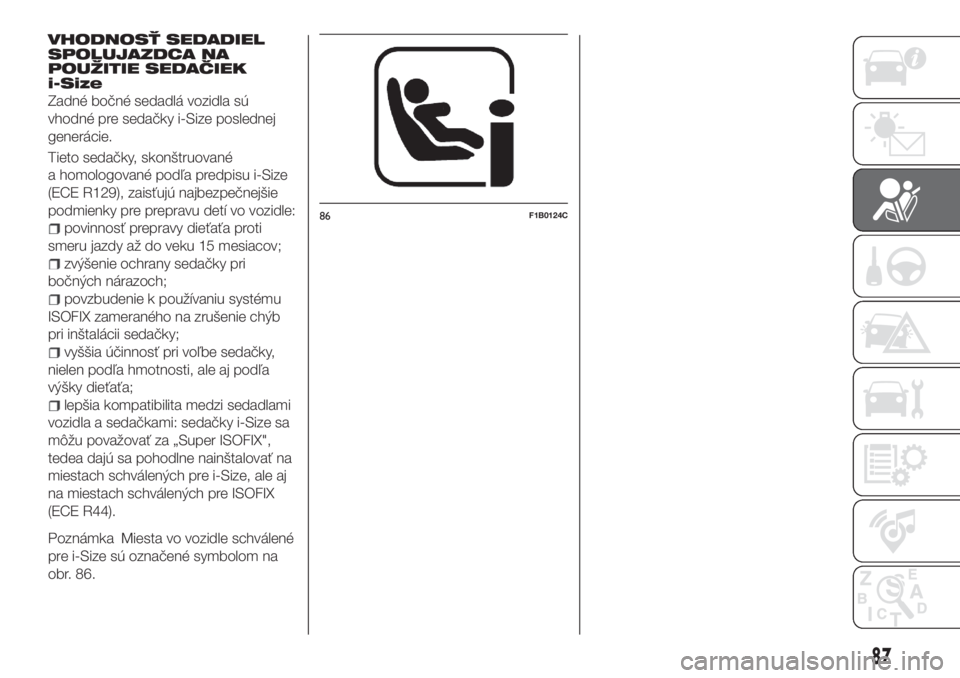

Zadné bočné sedadlá vozidla sú
vhodné pre sedačky i-Size poslednej
generácie.
Tieto sedačky, skonštruované
a homologované podľa predpisu i-Size
(ECE R129), zaisťujú najbezpečnejšie
podmienky pre prepravu detí vo vozidle:
povinnosť prepravy dieťaťa proti
smeru jazdy až do veku 15 mesiacov;
zvýšenie ochrany sedačky pri
bočných nárazoch;
povzbudenie k používaniu systému
ISOFIX zameraného na zrušenie chýb
pri inštalácii sedačky;
vyššia účinnosť pri voľbe sedačky,
nielen podľa hmotnosti, ale aj podľa
výšky dieťaťa;
lepšia kompatibilita medzi sedadlami
vozidla a sedačkami: sedačky i-Size sa
môžu považovať za „Super ISOFIX",
tedea dajú sa pohodlne nainštalovať na
miestach schválených pre i-Size, ale aj
na miestach schválených pre ISOFIX
(ECE R44).
Poznámka Miesta vo vozidle schválené
pre i-Size sú označené symbolom na
obr. 86.
86F1B0124C
87

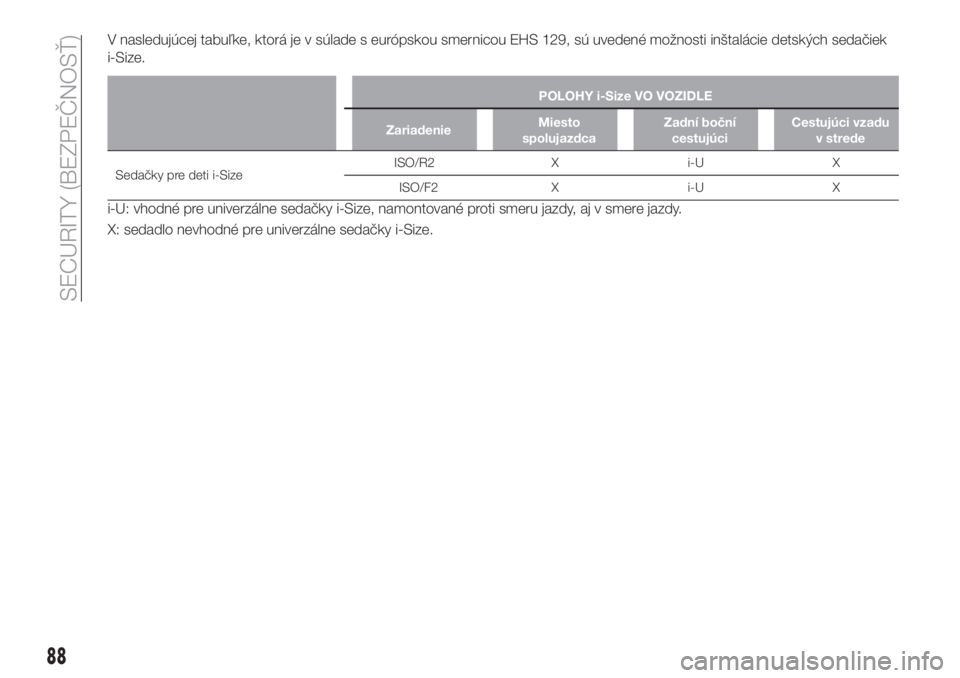

V nasledujúcej tabuľke, ktorá je v súlade s európskou smernicou EHS 129, sú uvedené možnosti inštalácie detských sedačiek
i-Size.
POLOHY i-Size VO VOZIDLE
ZariadenieMiesto
spolujazdcaZadní boční
cestujúciCestujúci vzadu
v strede
Sedačky pre deti i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: vhodné pre univerzálne sedačky i-Size, namontované proti smeru jazdy, aj v smere jazdy.
X: sedadlo nevhodné pre univerzálne sedačky i-Size.
88
SECURITY (BEZPEČNOSŤ)
