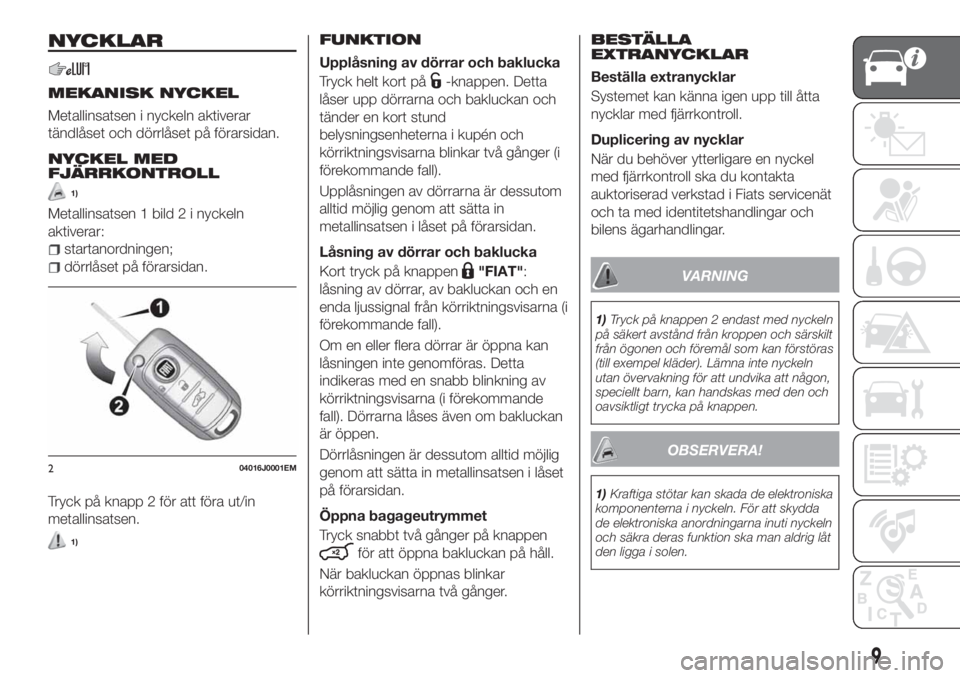

NYCKLAR
MEKANISK NYCKEL
Metallinsatsen i nyckeln aktiverar
tändlåset och dörrlåset på förarsidan.
NYCKEL MED
FJÄRRKONTROLL
1)
Metallinsatsen 1 bild 2 i nyckeln
aktiverar:
startanordningen;
dörrlåset på förarsidan.
Tryck på knapp 2 för att föra ut/in
metallinsatsen.
1)
FUNKTION
Upplåsning av dörrar och baklucka
Tryck helt kort på
-knappen. Detta
låser upp dörrarna och bakluckan och
tänder en kort stund
belysningsenheterna i kupén och
körriktningsvisarna blinkar två gånger (i
förekommande fall).
Upplåsningen av dörrarna är dessutom
alltid möjlig genom att sätta in
metallinsatsen i låset på förarsidan.
Låsning av dörrar och baklucka
Kort tryck på knappen
"FIAT":
låsning av dörrar, av bakluckan och en
enda ljussignal från körriktningsvisarna (i
förekommande fall).
Om en eller flera dörrar är öppna kan
låsningen inte genomföras. Detta
indikeras med en snabb blinkning av
körriktningsvisarna (i förekommande
fall). Dörrarna låses även om bakluckan
är öppen.
Dörrlåsningen är dessutom alltid möjlig
genom att sätta in metallinsatsen i låset
på förarsidan.
Öppna bagageutrymmet
Tryck snabbt två gånger på knappen
för att öppna bakluckan på håll.
När bakluckan öppnas blinkar
körriktningsvisarna två gånger.
BESTÄLLA
EXTRANYCKLAR
Beställa extranycklar
Systemet kan känna igen upp till åtta
nycklar med fjärrkontroll.
Duplicering av nycklar
När du behöver ytterligare en nyckel
med fjärrkontroll ska du kontakta
auktoriserad verkstad i Fiats servicenät
och ta med identitetshandlingar och
bilens ägarhandlingar.
VARNING
1)Tryck på knappen 2 endast med nyckeln
på säkert avstånd från kroppen och särskilt
från ögonen och föremål som kan förstöras
(till exempel kläder). Lämna inte nyckeln
utan övervakning för att undvika att någon,
speciellt barn, kan handskas med den och
oavsiktligt trycka på knappen.
OBSERVERA!
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
de elektroniska anordningarna inuti nyckeln
och säkra deras funktion ska man aldrig låt
den ligga i solen.
204016J0001EM
9
Page 12 of 248

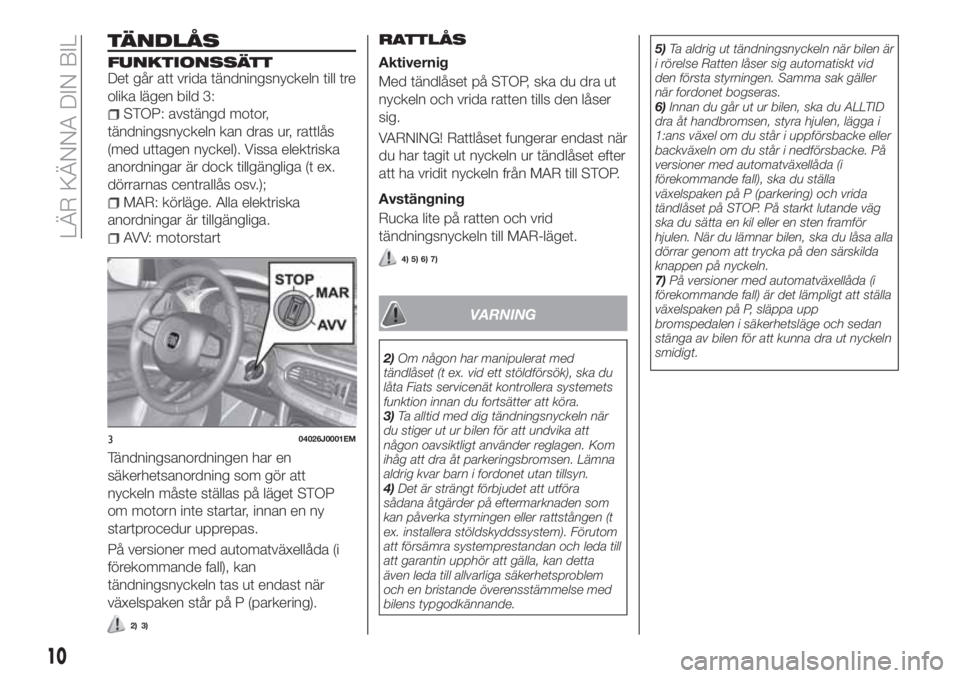

TÄNDLÅS
FUNKTIONSSÄTTDet går att vrida tändningsnyckeln till tre
olika lägen bild 3:
STOP: avstängd motor,
tändningsnyckeln kan dras ur, rattlås
(med uttagen nyckel). Vissa elektriska
anordningar är dock tillgängliga (t ex.
dörrarnas centrallås osv.);
MAR: körläge. Alla elektriska
anordningar är tillgängliga.
AVV: motorstart
Tändningsanordningen har en
säkerhetsanordning som gör att
nyckeln måste ställas på läget STOP
om motorn inte startar, innan en ny
startprocedur upprepas.
På versioner med automatväxellåda (i
förekommande fall), kan
tändningsnyckeln tas ut endast när
växelspaken står på P (parkering).
2) 3)
RATTLÅS
Aktivernig
Med tändlåset på STOP, ska du dra ut
nyckeln och vrida ratten tills den låser
sig.
VARNING! Rattlåset fungerar endast när
du har tagit ut nyckeln ur tändlåset efter
att ha vridit nyckeln från MAR till STOP.
Avstängning
Rucka lite på ratten och vrid
tändningsnyckeln till MAR-läget.
4) 5) 6) 7)
VARNING
2)Om någon har manipulerat med
tändlåset (t ex. vid ett stöldförsök), ska du
låta Fiats servicenät kontrollera systemets
funktion innan du fortsätter att köra.
3)Ta alltid med dig tändningsnyckeln när
du stiger ut ur bilen för att undvika att
någon oavsiktligt använder reglagen. Kom
ihåg att dra åt parkeringsbromsen. Lämna
aldrig kvar barn i fordonet utan tillsyn.
4)Det är strängt förbjudet att utföra
sådana åtgärder på eftermarknaden som
kan påverka styrningen eller rattstången (t
ex. installera stöldskyddssystem). Förutom
att försämra systemprestandan och leda till
att garantin upphör att gälla, kan detta
även leda till allvarliga säkerhetsproblem
och en bristande överensstämmelse med
bilens typgodkännande.5)Ta aldrig ut tändningsnyckeln när bilen är
i rörelse Ratten låser sig automatiskt vid
den första styrningen. Samma sak gäller
när fordonet bogseras.
6)Innan du går ut ur bilen, ska du ALLTID
dra åt handbromsen, styra hjulen, lägga i
1:ans växel om du står i uppförsbacke eller
backväxeln om du står i nedförsbacke. På
versioner med automatväxellåda (i
förekommande fall), ska du ställa
växelspaken på P (parkering) och vrida
tändlåset på STOP. På starkt lutande väg
ska du sätta en kil eller en sten framför
hjulen. När du lämnar bilen, ska du låsa alla
dörrar genom att trycka på den särskilda
knappen på nyckeln.
7)På versioner med automatväxellåda (i
förekommande fall) är det lämpligt att ställa
växelspaken på P, släppa upp
bromspedalen i säkerhetsläge och sedan
stänga av bilen för att kunna dra ut nyckeln
smidigt.
304026J0001EM
10
LÄR KÄNNA DIN BIL
Page 13 of 248

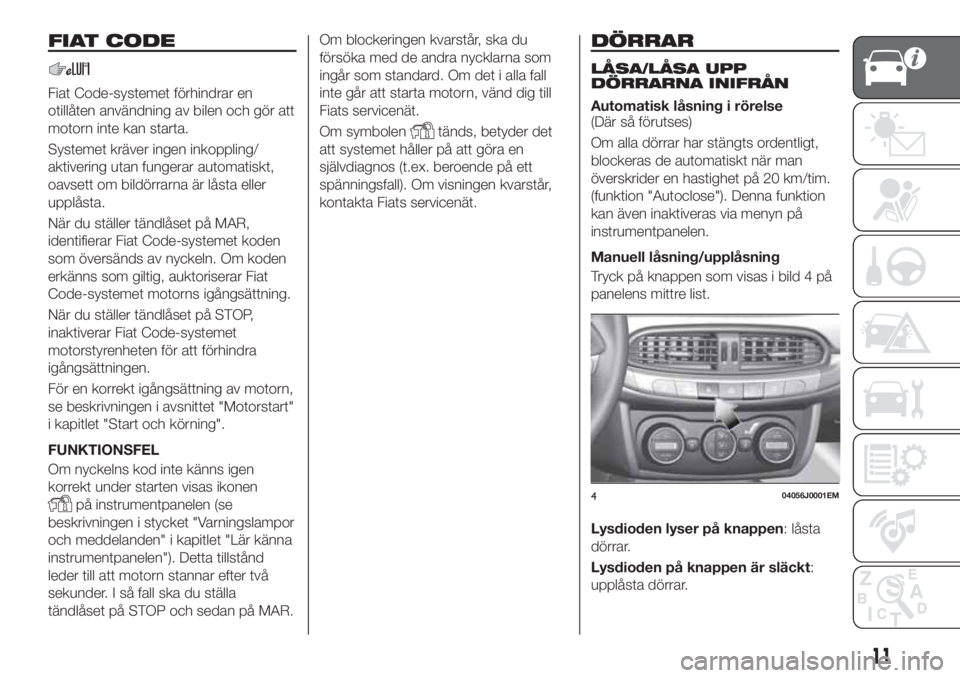

FIAT CODE
Fiat Code-systemet förhindrar en
otillåten användning av bilen och gör att
motorn inte kan starta.
Systemet kräver ingen inkoppling/
aktivering utan fungerar automatiskt,
oavsett om bildörrarna är låsta eller
upplåsta.
När du ställer tändlåset på MAR,
identifierar Fiat Code-systemet koden
som översänds av nyckeln. Om koden
erkänns som giltig, auktoriserar Fiat
Code-systemet motorns igångsättning.
När du ställer tändlåset på STOP,
inaktiverar Fiat Code-systemet
motorstyrenheten för att förhindra
igångsättningen.
För en korrekt igångsättning av motorn,
se beskrivningen i avsnittet "Motorstart"
i kapitlet "Start och körning".
FUNKTIONSFEL
Om nyckelns kod inte känns igen
korrekt under starten visas ikonen
på instrumentpanelen (se
beskrivningen i stycket "Varningslampor
och meddelanden" i kapitlet "Lär känna
instrumentpanelen"). Detta tillstånd
leder till att motorn stannar efter två
sekunder. I så fall ska du ställa
tändlåset på STOP och sedan på MAR.Om blockeringen kvarstår, ska du
försöka med de andra nycklarna som
ingår som standard. Om det i alla fall
inte går att starta motorn, vänd dig till
Fiats servicenät.
Om symbolen
tänds, betyder det
att systemet håller på att göra en
självdiagnos (t.ex. beroende på ett
spänningsfall). Om visningen kvarstår,
kontakta Fiats servicenät.
DÖRRAR
LÅSA/LÅSA UPP
DÖRRARNA INIFRÅN
Automatisk låsning i rörelse
(Där så förutses)
Om alla dörrar har stängts ordentligt,
blockeras de automatiskt när man
överskrider en hastighet på 20 km/tim.
(funktion "Autoclose"). Denna funktion
kan även inaktiveras via menyn på
instrumentpanelen.
Manuell låsning/upplåsning
Tryck på knappen som visas i bild 4 på
panelens mittre list.
Lysdioden lyser på knappen: låsta
dörrar.
Lysdioden på knappen är släckt:
upplåsta dörrar.
404056J0001EM
11
Page 14 of 248

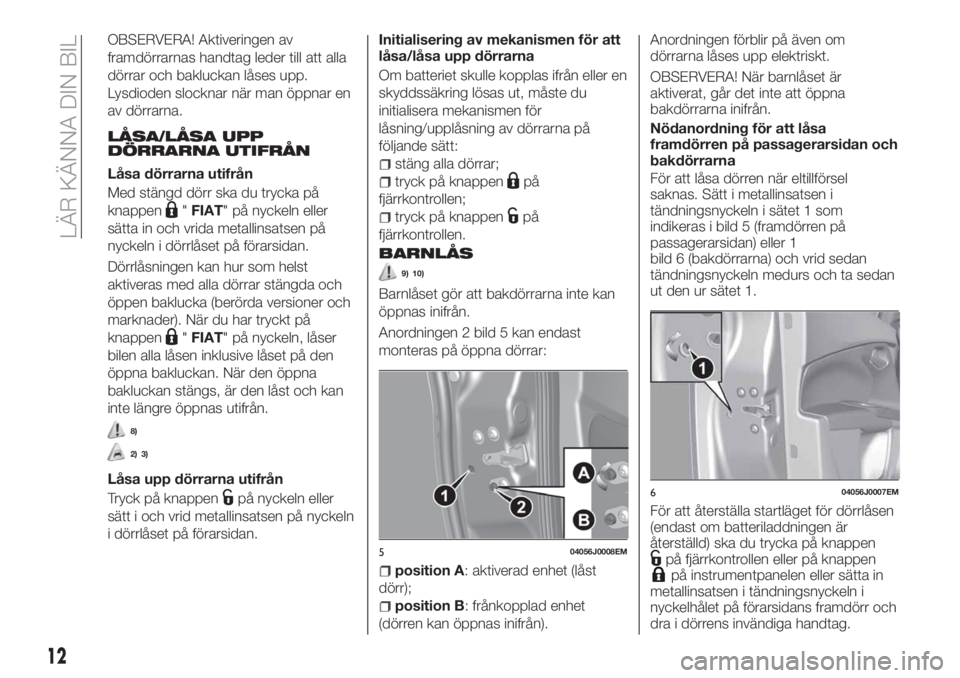

OBSERVERA! Aktiveringen av
framdörrarnas handtag leder till att alla
dörrar och bakluckan låses upp.
Lysdioden slocknar när man öppnar en
av dörrarna.
LÅSA/LÅSA UPP
DÖRRARNA UTIFRÅN
Låsa dörrarna utifrån
Med stängd dörr ska du trycka på
knappen
"FIAT" på nyckeln eller
sätta in och vrida metallinsatsen på
nyckeln i dörrlåset på förarsidan.
Dörrlåsningen kan hur som helst
aktiveras med alla dörrar stängda och
öppen baklucka (berörda versioner och
marknader). När du har tryckt på
knappen
"FIAT" på nyckeln, låser
bilen alla låsen inklusive låset på den
öppna bakluckan. När den öppna
bakluckan stängs, är den låst och kan
inte längre öppnas utifrån.
8)
2) 3)
Låsa upp dörrarna utifrån
Tryck på knappen
på nyckeln eller
sätt i och vrid metallinsatsen på nyckeln
i dörrlåset på förarsidan.Initialisering av mekanismen för att
låsa/låsa upp dörrarna
Om batteriet skulle kopplas ifrån eller en
skyddssäkring lösas ut, måste du
initialisera mekanismen för
låsning/upplåsning av dörrarna på
följande sätt:
stäng alla dörrar;
tryck på knappenpå
fjärrkontrollen;
tryck på knappenpå
fjärrkontrollen.
BARNLÅS
9) 10)
Barnlåset gör att bakdörrarna inte kan
öppnas inifrån.
Anordningen 2 bild 5 kan endast
monteras på öppna dörrar:
position A: aktiverad enhet (låst
dörr);
position B: frånkopplad enhet
(dörren kan öppnas inifrån).Anordningen förblir på även om
dörrarna låses upp elektriskt.
OBSERVERA! När barnlåset är
aktiverat, går det inte att öppna
bakdörrarna inifrån.
Nödanordning för att låsa
framdörren på passagerarsidan och
bakdörrarna
För att låsa dörren när eltillförsel
saknas. Sätt i metallinsatsen i
tändningsnyckeln i sätet 1 som
indikeras i bild 5 (framdörren på
passagerarsidan) eller 1
bild 6 (bakdörrarna) och vrid sedan
tändningsnyckeln medurs och ta sedan
ut den ur sätet 1.
För att återställa startläget för dörrlåsen
(endast om batteriladdningen är
återställd) ska du trycka på knappen
på fjärrkontrollen eller på knappenpå instrumentpanelen eller sätta in
metallinsatsen i tändningsnyckeln i
nyckelhålet på förarsidans framdörr och
dra i dörrens invändiga handtag.
504056J0008EM
604056J0007EM
12
LÄR KÄNNA DIN BIL
Page 15 of 248

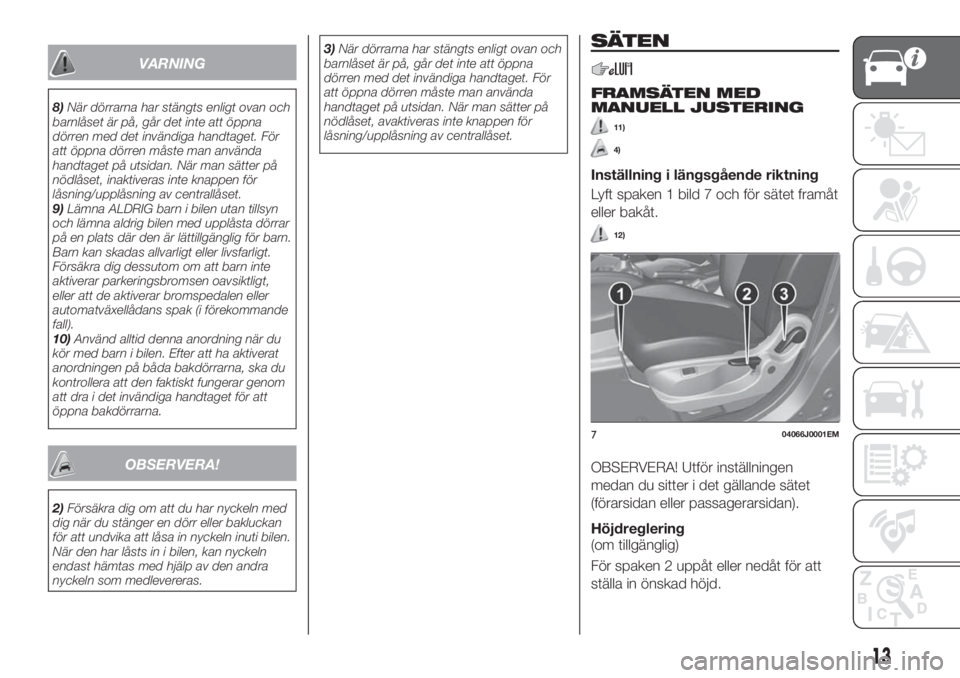

VARNING
8)När dörrarna har stängts enligt ovan och
barnlåset är på, går det inte att öppna
dörren med det invändiga handtaget. För
att öppna dörren måste man använda
handtaget på utsidan. När man sätter på
nödlåset, inaktiveras inte knappen för
låsning/upplåsning av centrallåset.
9)Lämna ALDRIG barn i bilen utan tillsyn
och lämna aldrig bilen med upplåsta dörrar
på en plats där den är lättillgänglig för barn.
Barn kan skadas allvarligt eller livsfarligt.
Försäkra dig dessutom om att barn inte
aktiverar parkeringsbromsen oavsiktligt,
eller att de aktiverar bromspedalen eller
automatväxellådans spak (i förekommande
fall).
10)Använd alltid denna anordning när du
kör med barn i bilen. Efter att ha aktiverat
anordningen på båda bakdörrarna, ska du
kontrollera att den faktiskt fungerar genom
att dra i det invändiga handtaget för att
öppna bakdörrarna.
OBSERVERA!
2)Försäkra dig om att du har nyckeln med
dig när du stänger en dörr eller bakluckan
för att undvika att låsa in nyckeln inuti bilen.
När den har låsts in i bilen, kan nyckeln
endast hämtas med hjälp av den andra
nyckeln som medlevereras.3)När dörrarna har stängts enligt ovan och
barnlåset är på, går det inte att öppna
dörren med det invändiga handtaget. För
att öppna dörren måste man använda
handtaget på utsidan. När man sätter på
nödlåset, avaktiveras inte knappen för
låsning/upplåsning av centrallåset.
SÄTEN
FRAMSÄTEN MED
MANUELL JUSTERING
11)
4)
Inställning i längsgående riktning
Lyft spaken 1 bild 7 och för sätet framåt
eller bakåt.
12)
OBSERVERA! Utför inställningen
medan du sitter i det gällande sätet
(förarsidan eller passagerarsidan).
Höjdreglering
(om tillgänglig)
För spaken 2 uppåt eller nedåt för att
ställa in önskad höjd.
704066J0001EM
13
Page 16 of 248

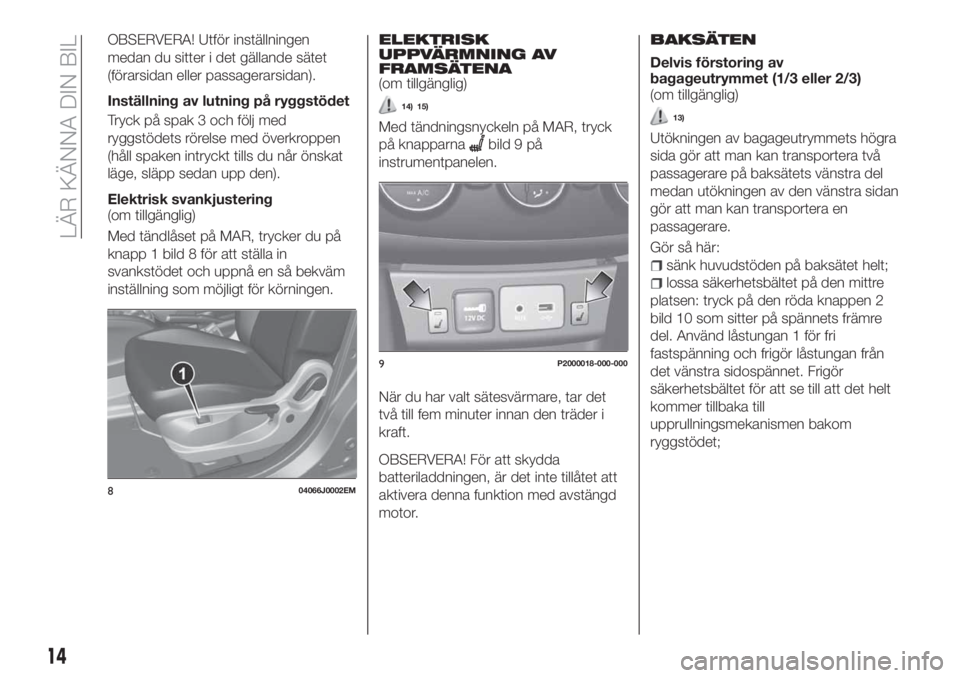

OBSERVERA! Utför inställningen
medan du sitter i det gällande sätet
(förarsidan eller passagerarsidan).
Inställning av lutning på ryggstödet
Tryck på spak 3 och följ med
ryggstödets rörelse med överkroppen
(håll spaken intryckt tills du når önskat
läge, släpp sedan upp den).
Elektrisk svankjustering
(om tillgänglig)
Med tändlåset på MAR, trycker du på
knapp 1 bild 8 för att ställa in
svankstödet och uppnå en så bekväm
inställning som möjligt för körningen.
ELEKTRISK
UPPVÄRMNING AV
FRAMSÄTENA
(om tillgänglig)
14) 15)
Med tändningsnyckeln på MAR, tryck
på knapparna
bild 9 på
instrumentpanelen.
När du har valt sätesvärmare, tar det
två till fem minuter innan den träder i
kraft.
OBSERVERA! För att skydda
batteriladdningen, är det inte tillåtet att
aktivera denna funktion med avstängd
motor.BAKSÄTEN
Delvis förstoring av
bagageutrymmet (1/3 eller 2/3)
(om tillgänglig)
13)
Utökningen av bagageutrymmets högra
sida gör att man kan transportera två
passagerare på baksätets vänstra del
medan utökningen av den vänstra sidan
gör att man kan transportera en
passagerare.
Gör så här:
sänk huvudstöden på baksätet helt;
lossa säkerhetsbältet på den mittre
platsen: tryck på den röda knappen 2
bild 10 som sitter på spännets främre
del. Använd låstungan 1 för fri
fastspänning och frigör låstungan från
det vänstra sidospännet. Frigör
säkerhetsbältet för att se till att det helt
kommer tillbaka till
upprullningsmekanismen bakom
ryggstödet;
804066J0002EM
9P2000018-000-000
14
LÄR KÄNNA DIN BIL
Page 17 of 248

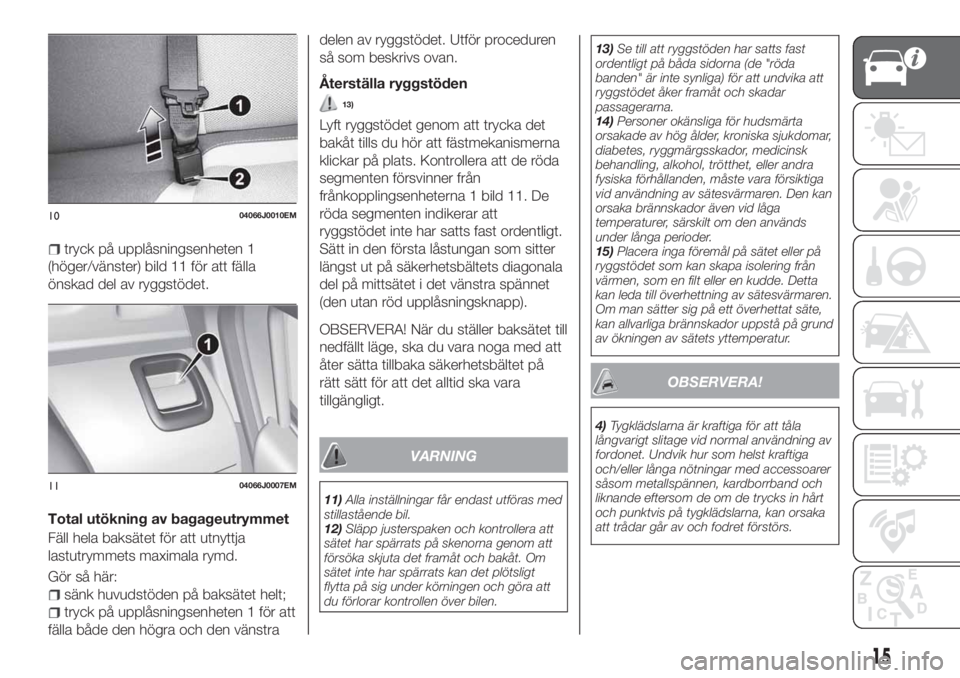

tryck på upplåsningsenheten 1
(höger/vänster) bild 11 för att fälla
önskad del av ryggstödet.
Total utökning av bagageutrymmet
Fäll hela baksätet för att utnyttja
lastutrymmets maximala rymd.
Gör så här:
sänk huvudstöden på baksätet helt;
tryck på upplåsningsenheten 1 för att
fälla både den högra och den vänstradelen av ryggstödet. Utför proceduren
så som beskrivs ovan.
Återställa ryggstöden
13)
Lyft ryggstödet genom att trycka det
bakåt tills du hör att fästmekanismerna
klickar på plats. Kontrollera att de röda
segmenten försvinner från
frånkopplingsenheterna 1 bild 11. De
röda segmenten indikerar att
ryggstödet inte har satts fast ordentligt.
Sätt in den första låstungan som sitter
längst ut på säkerhetsbältets diagonala
del på mittsätet i det vänstra spännet
(den utan röd upplåsningsknapp).
OBSERVERA! När du ställer baksätet till
nedfällt läge, ska du vara noga med att
åter sätta tillbaka säkerhetsbältet på
rätt sätt för att det alltid ska vara
tillgängligt.
VARNING
11)Alla inställningar får endast utföras med
stillastående bil.
12)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom att
försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.13)Se till att ryggstöden har satts fast
ordentligt på båda sidorna (de "röda
banden" är inte synliga) för att undvika att
ryggstödet åker framåt och skadar
passagerarna.
14)Personer okänsliga för hudsmärta
orsakade av hög ålder, kroniska sjukdomar,
diabetes, ryggmärgsskador, medicinsk
behandling, alkohol, trötthet, eller andra
fysiska förhållanden, måste vara försiktiga
vid användning av sätesvärmaren. Den kan
orsaka brännskador även vid låga
temperaturer, särskilt om den används
under långa perioder.
15)Placera inga föremål på sätet eller på
ryggstödet som kan skapa isolering från
värmen, som en filt eller en kudde. Detta
kan leda till överhettning av sätesvärmaren.
Om man sätter sig på ett överhettat säte,
kan allvarliga brännskador uppstå på grund
av ökningen av sätets yttemperatur.
OBSERVERA!
4)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in hårt
och punktvis på tygklädslarna, kan orsaka
att trådar går av och fodret förstörs.
1004066J0010EM
1104066J0007EM
15
Page 18 of 248

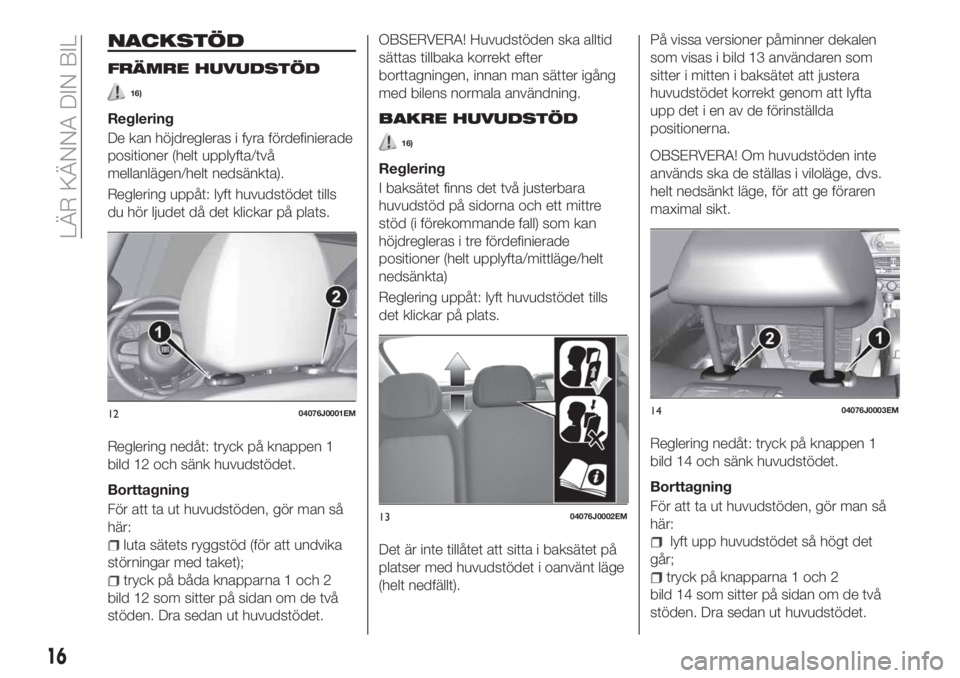

NACKSTÖD
FRÄMRE HUVUDSTÖD
16)
Reglering
De kan höjdregleras i fyra fördefinierade
positioner (helt upplyfta/två
mellanlägen/helt nedsänkta).
Reglering uppåt: lyft huvudstödet tills
du hör ljudet då det klickar på plats.
Reglering nedåt: tryck på knappen 1
bild 12 och sänk huvudstödet.
Borttagning
För att ta ut huvudstöden, gör man så
här:
luta sätets ryggstöd (för att undvika
störningar med taket);
tryck på båda knapparna 1 och 2
bild 12 som sitter på sidan om de två
stöden. Dra sedan ut huvudstödet.
OBSERVERA! Huvudstöden ska alltid
sättas tillbaka korrekt efter
borttagningen, innan man sätter igång
med bilens normala användning.
BAKRE HUVUDSTÖD
16)
Reglering
I baksätet finns det två justerbara
huvudstöd på sidorna och ett mittre
stöd (i förekommande fall) som kan
höjdregleras i tre fördefinierade
positioner (helt upplyfta/mittläge/helt
nedsänkta)
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
Det är inte tillåtet att sitta i baksätet på
platser med huvudstödet i oanvänt läge
(helt nedfällt).På vissa versioner påminner dekalen
som visas i bild 13 användaren som
sitter i mitten i baksätet att justera
huvudstödet korrekt genom att lyfta
upp det i en av de förinställda
positionerna.OBSERVERA! Om huvudstöden inte
används ska de ställas i viloläge, dvs.
helt nedsänkt läge, för att ge föraren
maximal sikt.
Reglering nedåt: tryck på knappen 1
bild 14 och sänk huvudstödet.
Borttagning
För att ta ut huvudstöden, gör man så
här:
lyft upp huvudstödet så högt det
går;
tryck på knapparna 1 och 2
bild 14 som sitter på sidan om de två
stöden. Dra sedan ut huvudstödet.
1204076J0001EM
1304076J0002EM
1404076J0003EM
16
LÄR KÄNNA DIN BIL
Page 19 of 248

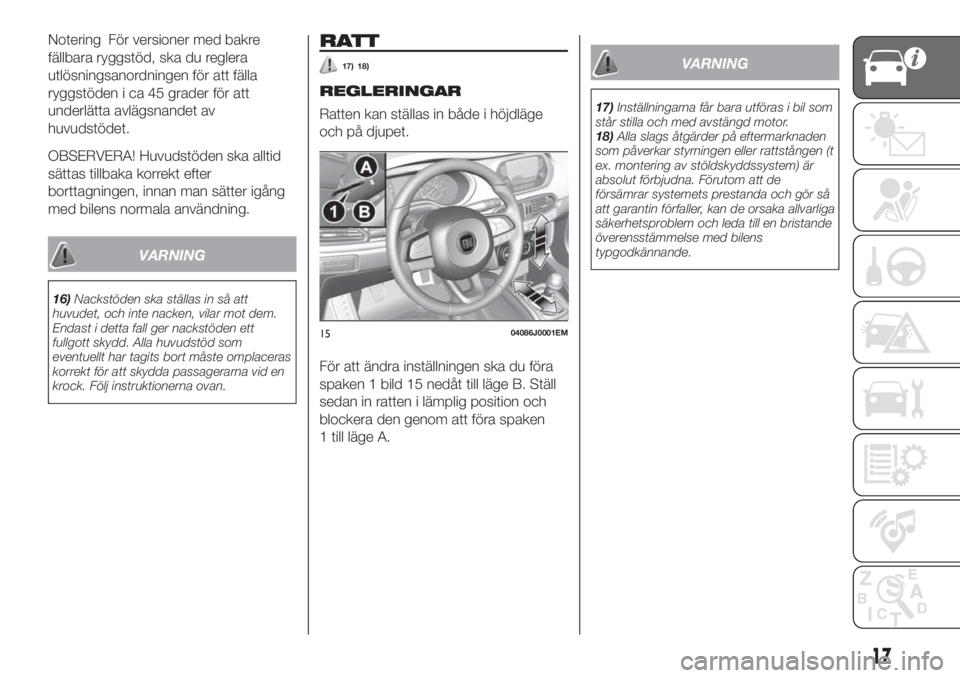

Notering För versioner med bakre
fällbara ryggstöd, ska du reglera
utlösningsanordningen för att fälla
ryggstöden i ca 45 grader för att
underlätta avlägsnandet av
huvudstödet.
OBSERVERA! Huvudstöden ska alltid
sättas tillbaka korrekt efter
borttagningen, innan man sätter igång
med bilens normala användning.
VARNING
16)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd. Alla huvudstöd som
eventuellt har tagits bort måste omplaceras
korrekt för att skydda passagerarna vid en
krock. Följ instruktionerna ovan.
RATT
17) 18)
REGLERINGAR
Ratten kan ställas in både i höjdläge
och på djupet.
För att ändra inställningen ska du föra
spaken 1 bild 15 nedåt till läge B. Ställ
sedan in ratten i lämplig position och
blockera den genom att föra spaken
1 till läge A.
VARNING
17)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.
18)Alla slags åtgärder på eftermarknaden
som påverkar styrningen eller rattstången (t
ex. montering av stöldskyddssystem) är
absolut förbjudna. Förutom att de
försämrar systemets prestanda och gör så
att garantin förfaller, kan de orsaka allvarliga
säkerhetsproblem och leda till en bristande
överensstämmelse med bilens
typgodkännande.
1504086J0001EM
17
Page 20 of 248

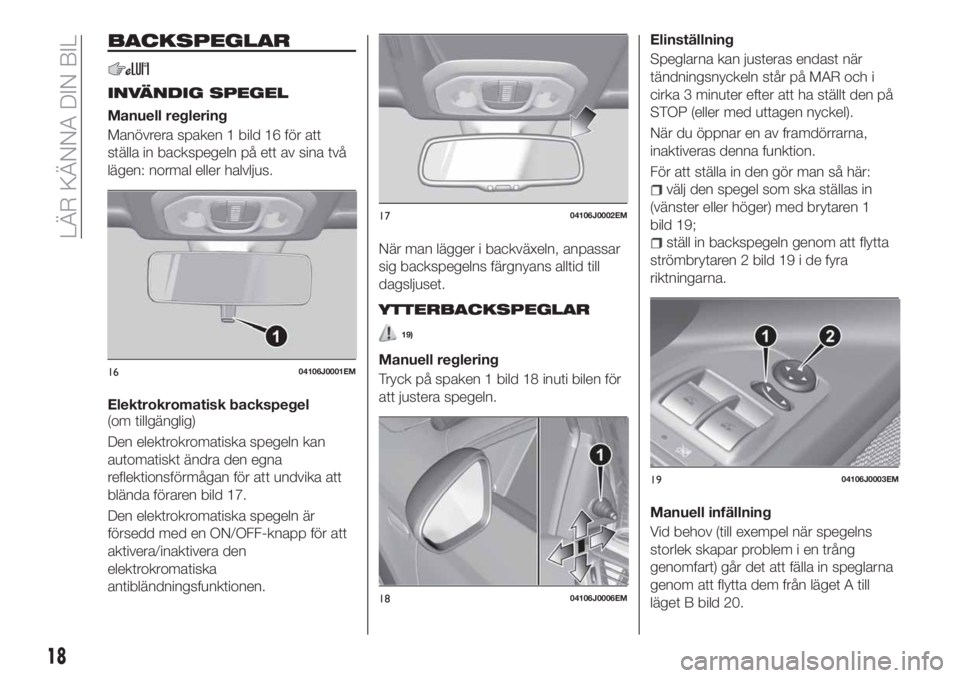

BACKSPEGLAR
INVÄNDIG SPEGEL
Manuell reglering
Manövrera spaken 1 bild 16 för att
ställa in backspegeln på ett av sina två
lägen: normal eller halvljus.
Elektrokromatisk backspegel
(om tillgänglig)
Den elektrokromatiska spegeln kan
automatiskt ändra den egna
reflektionsförmågan för att undvika att
blända föraren bild 17.
Den elektrokromatiska spegeln är
försedd med en ON/OFF-knapp för att
aktivera/inaktivera den
elektrokromatiska
antibländningsfunktionen.När man lägger i backväxeln, anpassar
sig backspegelns färgnyans alltid till
dagsljuset.
YTTERBACKSPEGLAR
19)
Manuell reglering
Tryck på spaken 1 bild 18 inuti bilen för
att justera spegeln.Elinställning
Speglarna kan justeras endast när
tändningsnyckeln står på MAR och i
cirka 3 minuter efter att ha ställt den på
STOP (eller med uttagen nyckel).
När du öppnar en av framdörrarna,
inaktiveras denna funktion.
För att ställa in den gör man så här:
välj den spegel som ska ställas in
(vänster eller höger) med brytaren 1
bild 19;
ställ in backspegeln genom att flytta
strömbrytaren 2 bild 19 i de fyra
riktningarna.
Manuell infällning
Vid behov (till exempel när spegelns
storlek skapar problem i en trång
genomfart) går det att fälla in speglarna
genom att flytta dem från läget A till
läget B bild 20.
1604106J0001EM
1704106J0002EM
1804106J0006EM
1904106J0003EM
18
LÄR KÄNNA DIN BIL
