W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie
z obsługą, dzwoniąc na Zielony Numer
infolinii podany w Książce gwarancyjnej.
Można również dzwonić na uniwersalny
Zielony Numer infolinii, krajowy lub
międzynarodowy, w celu odnalezienia
najbliższej ASO marki Fiat.ŚWIATŁA AWARYJNE.........140
WYMIANA ŻARÓWKI..........140
WYMIANA BEZPIECZNIKÓW. . . .147
WYMIANA KOŁA............152
ZESTAW FIX&GO............157
URUCHAMIANIE AWARYJNE. . . .160
SYSTEM BLOKOWANIA PALIWA . .162
AUTOMATYCZNA SKRZYNIA
BIEGÓW..................164
HOLOWANIE SAMOCHODU.....166
139

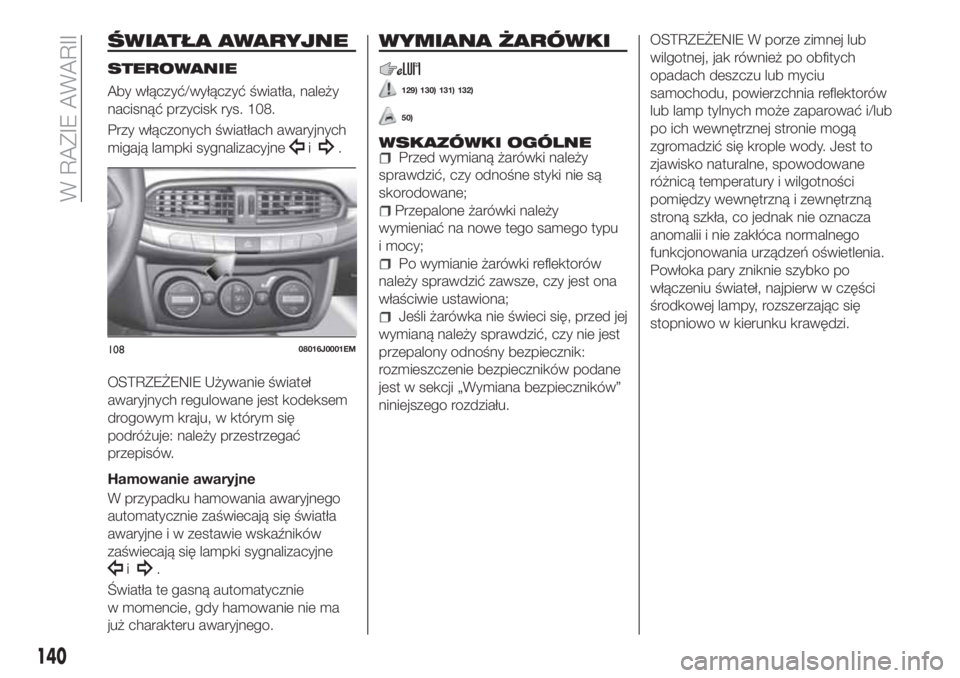

ŚWIATŁA AWARYJNE
STEROWANIE
Aby włączyć/wyłączyć światła, należy
nacisnąć przycisk rys. 108.
Przy włączonych światłach awaryjnych
migają lampki sygnalizacyjne
i.
OSTRZEŻENIE Używanie świateł
awaryjnych regulowane jest kodeksem
drogowym kraju, w którym się
podróżuje: należy przestrzegać
przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego
automatycznie zaświecają się światła
awaryjne i w zestawie wskaźników
zaświecają się lampki sygnalizacyjne
i.
Światła te gasną automatycznie
w momencie, gdy hamowanie nie ma
już charakteru awaryjnego.
WYMIANA ŻARÓWKI
129) 130) 131) 132)
50)
WSKAZÓWKI OGÓLNEPrzed wymianą żarówki należy
sprawdzić, czy odnośne styki nie są
skorodowane;
Przepalone żarówki należy
wymieniać na nowe tego samego typu
i mocy;
Po wymianie żarówki reflektorów
należy sprawdzić zawsze, czy jest ona
właściwie ustawiona;
Jeśli żarówka nie świeci się, przed jej
wymianą należy sprawdzić, czy nie jest
przepalony odnośny bezpiecznik:
rozmieszczenie bezpieczników podane
jest w sekcji „Wymiana bezpieczników”
niniejszego rozdziału.
OSTRZEŻENIE W porze zimnej lub
wilgotnej, jak również po obfitych
opadach deszczu lub myciu
samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować i/lub
po ich wewnętrznej stronie mogą
zgromadzić się krople wody. Jest to
zjawisko naturalne, spowodowane
różnicą temperatury i wilgotności
pomiędzy wewnętrzną i zewnętrzną
stroną szkła, co jednak nie oznacza
anomalii i nie zakłóca normalnego
funkcjonowania urządzeń oświetlenia.
Powłoka pary zniknie szybko po
włączeniu świateł, najpierw w części
środkowej lampy, rozszerzając się
stopniowo w kierunku krawędzi.
10808016J0001EM
140
W RAZIE AWARII

TYPY ŻARÓWEK
W samochodzie występują następujące żarówki
Żarówki w całości szklane (typ 1): mocowane są na wcisk. Aby je
wyjąć, należy pociągnąć za nie.
Żarówki ze złączem bagnetowym (typ 2): aby wyjąć je z odnośnej
oprawy, należy lekko nacisnąć i obrócić w lewą stronę, a następnie
pociągnąć.
Żarówki halogenowe (typ 3): w celu wyjęcia żarówki należy
pociągnąć za konektor i wyjąć go.
Żarówki halogenowe (typ 4): aby wyjąć żarówkę, należy obrócić nią
w kierunku przeciwnym do ruchu wskazówek zegara.
Żarówki ksenonowe (typ 5):
(dla wersji/rynków, gdzie przewidziano)
w celu dokonania wymiany tego typu żarówki należy zwrócić się do
ASO marki Fiat.
141

Żarówki Typ Moc Punkt na rysunku
Światła pozycyjne przednie/Światła do jazdy dziennej (D.R.L.) H15 15W 4
Światła drogowe (halogenowe) H15 55W 4
Światła mijania H7 55W 3
Światła mijania/drogowe (ksenonowe)
(dla wersji/rynków,
gdzie przewidziano)D5S 25W 5
Kierunkowskazy przednie PY21W 21W 2
Podświetlenie tablicy rejestracyjnej W5W 5W 1
Tylne światła pozycyjne/Światła Stop P21W 21W 2
Kierunkowskazy tylne WY16W 16W 1
Światło cofania W16W 16W 1
3. światło stop W5W 5W 1
Przednie światła przeciwmgłowe H11 55W 4
Tylne światła przeciwmgłowe W16W 16W 1
Przednia lampa sufitowa C5W 5W 1
Przednie lampki w daszkach przeciwsłonecznych C5W 5W 1
Tylna lampa sufitowa C5W 6W 1
Lampa oświetlenie bagażnika W5W 5W 1
Lampa oświetlenia schowka W5W 5W 1
142
W RAZIE AWARII

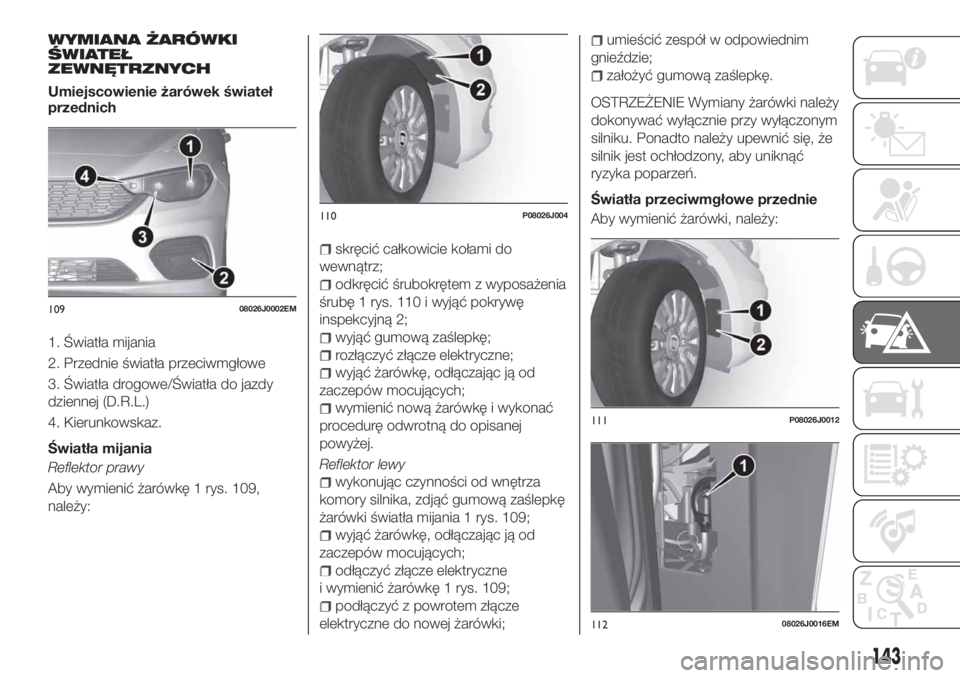

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Umiejscowienie żarówek świateł
przednich
1. Światła mijania
2. Przednie światła przeciwmgłowe
3. Światła drogowe/Światła do jazdy
dziennej (D.R.L.)
4. Kierunkowskaz.
Światła mijania
Reflektor prawy
Aby wymienić żarówkę 1 rys. 109,
należy:
skręcić całkowicie kołami do
wewnątrz;
odkręcić śrubokrętem z wyposażenia
śrubę 1 rys. 110 i wyjąć pokrywę
inspekcyjną 2;
wyjąć gumową zaślepkę;
rozłączyć złącze elektryczne;
wyjąć żarówkę, odłączając ją od
zaczepów mocujących;
wymienić nową żarówkę i wykonać
procedurę odwrotną do opisanej
powyżej.
Reflektor lewy
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
żarówki światła mijania 1 rys. 109;
wyjąć żarówkę, odłączając ją od
zaczepów mocujących;
odłączyć złącze elektryczne
i wymienić żarówkę 1 rys. 109;
podłączyć z powrotem złącze
elektryczne do nowej żarówki;
umieścić zespół w odpowiednim
gnieździe;
założyć gumową zaślepkę.
OSTRZEŻENIE Wymiany żarówki należy
dokonywać wyłącznie przy wyłączonym
silniku. Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć
ryzyka poparzeń.
Światła przeciwmgłowe przednie
Aby wymienić żarówki, należy:
10908026J0002EM
110P08026J004
111P08026J0012
11208026J0016EM
143

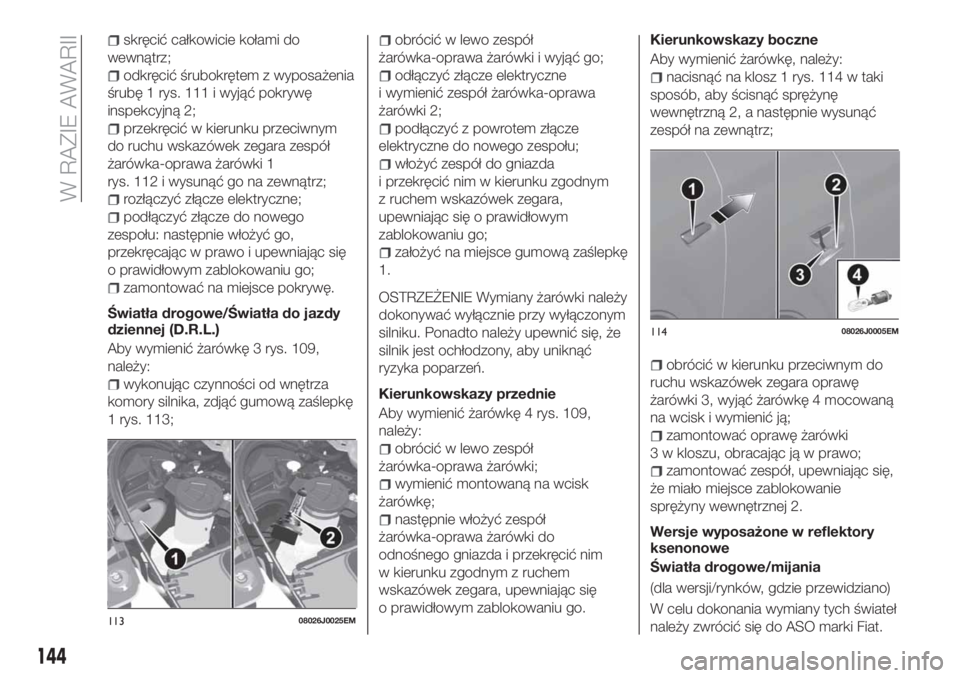

skręcić całkowicie kołami do
wewnątrz;
odkręcić śrubokrętem z wyposażenia
śrubę 1 rys. 111 i wyjąć pokrywę
inspekcyjną 2;
przekręcić w kierunku przeciwnym
do ruchu wskazówek zegara zespół
żarówka-oprawa żarówki 1
rys. 112 i wysunąć go na zewnątrz;
rozłączyć złącze elektryczne;
podłączyć złącze do nowego
zespołu: następnie włożyć go,
przekręcając w prawo i upewniając się
o prawidłowym zablokowaniu go;
zamontować na miejsce pokrywę.
Światła drogowe/Światła do jazdy
dziennej (D.R.L.)
Aby wymienić żarówkę 3 rys. 109,
należy:
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
1 rys. 113;
obrócić w lewo zespół
żarówka-oprawa żarówki i wyjąć go;
odłączyć złącze elektryczne
i wymienić zespół żarówka-oprawa
żarówki 2;
podłączyć z powrotem złącze
elektryczne do nowego zespołu;
włożyć zespół do gniazda
i przekręcić nim w kierunku zgodnym
z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu go;
założyć na miejsce gumową zaślepkę
1.
OSTRZEŻENIE Wymiany żarówki należy
dokonywać wyłącznie przy wyłączonym
silniku. Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć
ryzyka poparzeń.
Kierunkowskazy przednie
Aby wymienić żarówkę 4 rys. 109,
należy:
obrócić w lewo zespół
żarówka-oprawa żarówki;
wymienić montowaną na wcisk
żarówkę;
następnie włożyć zespół
żarówka-oprawa żarówki do
odnośnego gniazda i przekręcić nim
w kierunku zgodnym z ruchem
wskazówek zegara, upewniając się
o prawidłowym zablokowaniu go.Kierunkowskazy boczne
Aby wymienić żarówkę, należy:
nacisnąć na klosz 1 rys. 114 w taki
sposób, aby ścisnąć sprężynę
wewnętrzną 2, a następnie wysunąć
zespół na zewnątrz;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki 3, wyjąć żarówkę 4 mocowaną
na wcisk i wymienić ją;
zamontować oprawę żarówki
3 w kloszu, obracając ją w prawo;
zamontować zespół, upewniając się,
że miało miejsce zablokowanie
sprężyny wewnętrznej 2.
Wersje wyposażone w reflektory
ksenonowe
Światła drogowe/mijania
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany tych świateł
należy zwrócić się do ASO marki Fiat.
11308026J0025EM
11408026J0005EM
144
W RAZIE AWARII

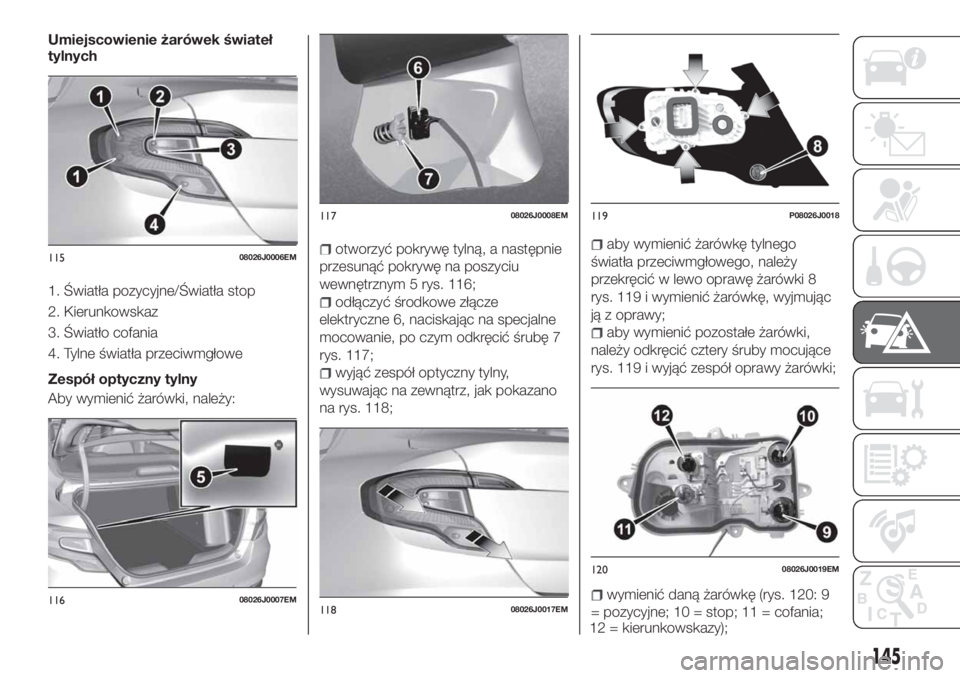

Umiejscowienie żarówek świateł
tylnych
1. Światła pozycyjne/Światła stop
2. Kierunkowskaz
3. Światło cofania
4. Tylne światła przeciwmgłowe
Zespół optyczny tylny
Aby wymienić żarówki, należy:
otworzyć pokrywę tylną, a następnie
przesunąć pokrywę na poszyciu
wewnętrznym 5 rys. 116;
odłączyć środkowe złącze
elektryczne 6, naciskając na specjalne
mocowanie, po czym odkręcić śrubę 7
rys. 117;
wyjąć zespół optyczny tylny,
wysuwając na zewnątrz, jak pokazano
na rys. 118;
aby wymienić żarówkę tylnego
światła przeciwmgłowego, należy
przekręcić w lewo oprawę żarówki 8
rys. 119 i wymienić żarówkę, wyjmując
ją z oprawy;
aby wymienić pozostałe żarówki,
należy odkręcić cztery śruby mocujące
rys. 119 i wyjąć zespół oprawy żarówki;
wymienić daną żarówkę (rys. 120: 9
= pozycyjne; 10 = stop; 11 = cofania;
11508026J0006EM
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
12008026J0019EM
145

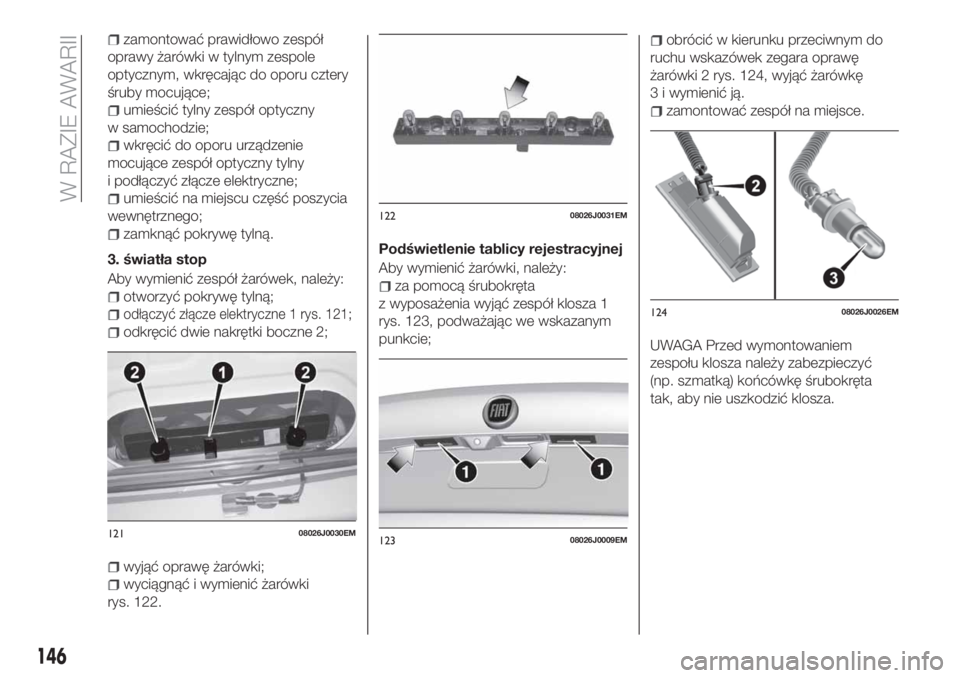

12 = kierunkowskazy);

zamontować prawidłowo zespół
oprawy żarówki w tylnym zespole
optycznym, wkręcając do oporu cztery
śruby mocujące;
umieścić tylny zespół optyczny
w samochodzie;
wkręcić do oporu urządzenie
mocujące zespół optyczny tylny
i podłączyć złącze elektryczne;
umieścić na miejscu część poszycia
wewnętrznego;
zamknąć pokrywę tylną.
3. światła stop
Aby wymienić zespół żarówek, należy:
otworzyć pokrywę tylną;
odłączyć złącze elektryczne 1 rys. 121;
odkręcić dwie nakrętki boczne 2;
wyjąć oprawę żarówki;
wyciągnąć i wymienić żarówki
rys. 122.Podświetlenie tablicy rejestracyjnej
Aby wymienić żarówki, należy:
za pomocą śrubokręta
z wyposażenia wyjąć zespół klosza 1
rys. 123, podważając we wskazanym
punkcie;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki 2 rys. 124, wyjąć żarówkę
3 i wymienić ją.
zamontować zespół na miejsce.
UWAGA Przed wymontowaniem
zespołu klosza należy zabezpieczyć
(np. szmatką) końcówkę śrubokręta
tak, aby nie uszkodzić klosza.
12108026J0030EM
12208026J0031EM
12308026J0009EM
12408026J0026EM
146
W RAZIE AWARII

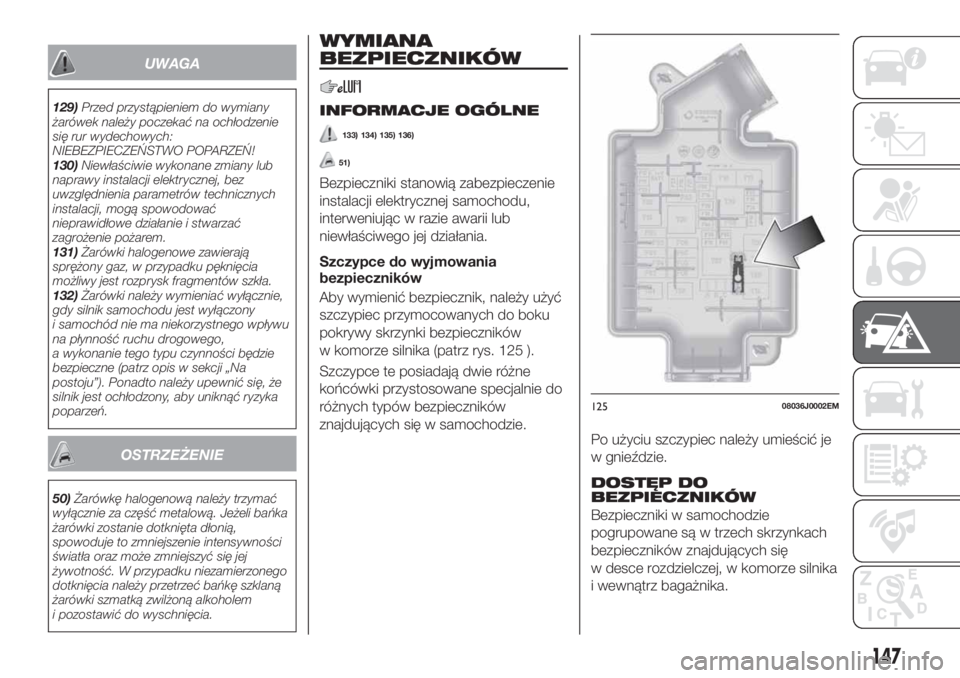

UWAGA
129)Przed przystąpieniem do wymiany
żarówek należy poczekać na ochłodzenie
się rur wydechowych:
NIEBEZPIECZEŃSTWO POPARZEŃ!
130)Niewłaściwie wykonane zmiany lub
naprawy instalacji elektrycznej, bez
uwzględnienia parametrów technicznych
instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać
zagrożenie pożarem.
131)Żarówki halogenowe zawierają
sprężony gaz, w przypadku pęknięcia
możliwy jest rozprysk fragmentów szkła.
132)Żarówki należy wymieniać wyłącznie,
gdy silnik samochodu jest wyłączony
i samochód nie ma niekorzystnego wpływu
na płynność ruchu drogowego,
a wykonanie tego typu czynności będzie
bezpieczne (patrz opis w sekcji „Na
postoju”). Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć ryzyka
poparzeń.
OSTRZEŻENIE
50)Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli bańka
żarówki zostanie dotknięta dłonią,
spowoduje to zmniejszenie intensywności
światła oraz może zmniejszyć się jej
żywotność. W przypadku niezamierzonego
dotknięcia należy przetrzeć bańkę szklaną
żarówki szmatką zwilżoną alkoholem
i pozostawić do wyschnięcia.
WYMIANA
BEZPIECZNIKÓW
INFORMACJE OGÓLNE
133) 134) 135) 136)
51)
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lub
niewłaściwego jej działania.
Szczypce do wyjmowania
bezpieczników
Aby wymienić bezpiecznik, należy użyć
szczypiec przymocowanych do boku
pokrywy skrzynki bezpieczników
w komorze silnika (patrz rys. 125 ).
Szczypce te posiadają dwie różne
końcówki przystosowane specjalnie do
różnych typów bezpieczników
znajdujących się w samochodzie.
Po użyciu szczypiec należy umieścić je
w gnieździe.
DOSTĘP DO
BEZPIECZNIKÓW
Bezpieczniki w samochodzie
pogrupowane są w trzech skrzynkach
bezpieczników znajdujących się
w desce rozdzielczej, w komorze silnika
i wewnątrz bagażnika.
12508036J0002EM
147

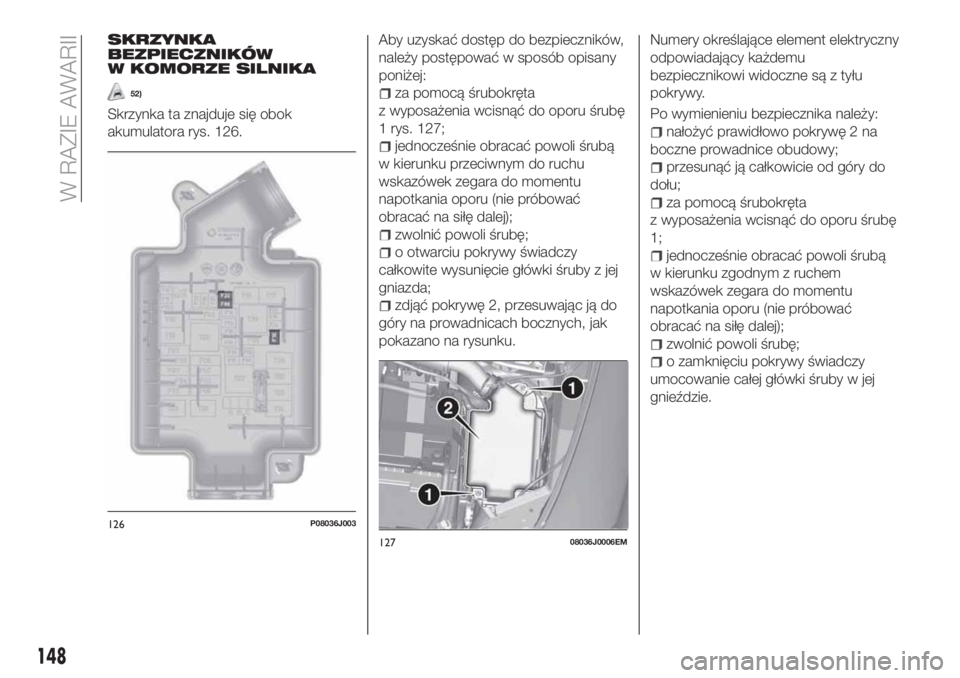

SKRZYNKA
BEZPIECZNIKÓW
W KOMORZE SILNIKA
52)
Skrzynka ta znajduje się obok
akumulatora rys. 126.Aby uzyskać dostęp do bezpieczników,
należy postępować w sposób opisany
poniżej:
za pomocą śrubokręta
z wyposażenia wcisnąć do oporu śrubę
1 rys. 127;
jednocześnie obracać powoli śrubą
w kierunku przeciwnym do ruchu
wskazówek zegara do momentu
napotkania oporu (nie próbować
obracać na siłę dalej);
zwolnić powoli śrubę;
o otwarciu pokrywy świadczy
całkowite wysunięcie główki śruby z jej
gniazda;
zdjąć pokrywę 2, przesuwając ją do
góry na prowadnicach bocznych, jak
pokazano na rysunku.Numery określające element elektryczny
odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu
pokrywy.
Po wymienieniu bezpiecznika należy:
nałożyć prawidłowo pokrywę 2 na
boczne prowadnice obudowy;
przesunąć ją całkowicie od góry do
dołu;
za pomocą śrubokręta
z wyposażenia wcisnąć do oporu śrubę
1;
jednocześnie obracać powoli śrubą
w kierunku zgodnym z ruchem
wskazówek zegara do momentu
napotkania oporu (nie próbować
obracać na siłę dalej);
zwolnić powoli śrubę;
o zamknięciu pokrywy świadczy
umocowanie całej główki śruby w jej
gnieździe.
126P08036J003
12708036J0006EM
148
W RAZIE AWARII
