Page 183 of 256

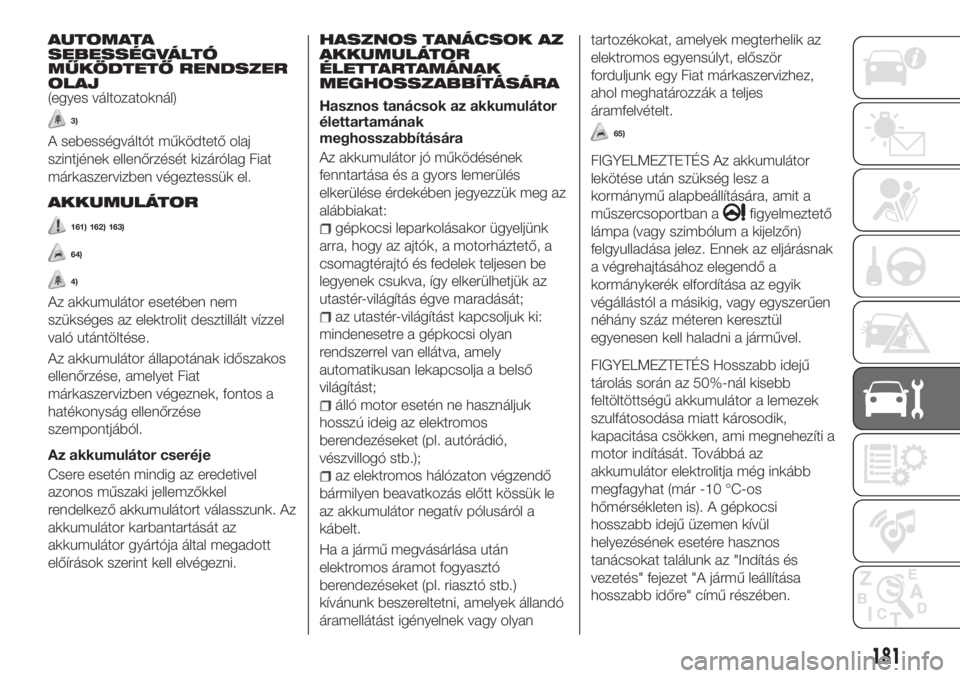

AUTOMATA
SEBESSÉGVÁLTÓ
MŰKÖDTETŐ RENDSZER
OLAJ
(egyes változatoknál)
3)
A sebességváltót működtető olaj
szintjének ellenőrzését kizárólag Fiat
márkaszervizben végeztessük el.
AKKUMULÁTOR
161) 162) 163)
64)
4)
Az akkumulátor esetében nem
szükséges az elektrolit desztillált vízzel
való utántöltése.
Az akkumulátor állapotának időszakos
ellenőrzése, amelyet Fiat
márkaszervizben végeznek, fontos a
hatékonyság ellenőrzése
szempontjából.
Az akkumulátor cseréje
Csere esetén mindig az eredetivel
azonos műszaki jellemzőkkel
rendelkező akkumulátort válasszunk. Az
akkumulátor karbantartását az
akkumulátor gyártója által megadott
előírások szerint kell elvégezni.
HASZNOS TANÁCSOK AZ
AKKUMULÁTOR
ÉLETTARTAMÁNAK
MEGHOSSZABBÍTÁSÁRA
Hasznos tanácsok az akkumulátor
élettartamának
meghosszabbítására
Az akkumulátor jó működésének
fenntartása és a gyors lemerülés
elkerülése érdekében jegyezzük meg az
alábbiakat:
gépkocsi leparkolásakor ügyeljünk
arra, hogy az ajtók, a motorháztető, a
csomagtérajtó és fedelek teljesen be
legyenek csukva, így elkerülhetjük az
utastér-világítás égve maradását;
az utastér-világítást kapcsoljuk ki:
mindenesetre a gépkocsi olyan
rendszerrel van ellátva, amely
automatikusan lekapcsolja a belső
világítást;
álló motor esetén ne használjuk
hosszú ideig az elektromos
berendezéseket (pl. autórádió,
vészvillogó stb.);
az elektromos hálózaton végzendő
bármilyen beavatkozás előtt kössük le
az akkumulátor negatív pólusáról a
kábelt.
Ha a jármű megvásárlása után
elektromos áramot fogyasztó
berendezéseket (pl. riasztó stb.)
kívánunk beszereltetni, amelyek állandó
áramellátást igényelnek vagy olyantartozékokat, amelyek megterhelik az
elektromos egyensúlyt, először
forduljunk egy Fiat márkaszervizhez,
ahol meghatározzák a teljes
áramfelvételt.
65)
FIGYELMEZTETÉS Az akkumulátor
lekötése után szükség lesz a
kormánymű alapbeállítására, amit a
műszercsoportban a
figyelmeztető
lámpa (vagy szimbólum a kijelzőn)
felgyulladása jelez. Ennek az eljárásnak
a végrehajtásához elegendő a
kormánykerék elfordítása az egyik
végállástól a másikig, vagy egyszerűen
néhány száz méteren keresztül
egyenesen kell haladni a járművel.
FIGYELMEZTETÉS Hosszabb idejű
tárolás során az 50%-nál kisebb
feltöltöttségű akkumulátor a lemezek
szulfátosodása miatt károsodik,
kapacitása csökken, ami megnehezíti a
motor indítását. Továbbá az
akkumulátor elektrolitja még inkább
megfagyhat (már -10 °C-os
hőmérsékleten is). A gépkocsi
hosszabb idejű üzemen kívül
helyezésének esetére hasznos
tanácsokat találunk az "Indítás és
vezetés" fejezet "A jármű leállítása
hosszabb időre" című részében.
181
Page 185 of 256

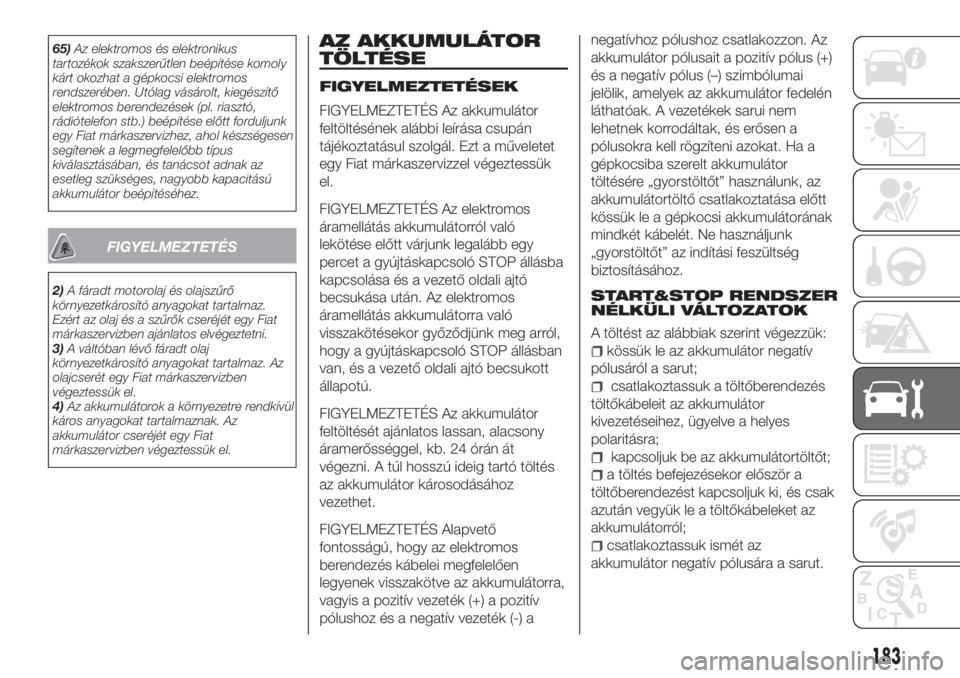

65)Az elektromos és elektronikus
tartozékok szakszerűtlen beépítése komoly
kárt okozhat a gépkocsi elektromos
rendszerében. Utólag vásárolt, kiegészítő
elektromos berendezések (pl. riasztó,
rádiótelefon stb.) beépítése előtt forduljunk
egy Fiat márkaszervizhez, ahol készségesen
segítenek a legmegfelelőbb típus
kiválasztásában, és tanácsot adnak az
esetleg szükséges, nagyobb kapacitású
akkumulátor beépítéséhez.
FIGYELMEZTETÉS
2)A fáradt motorolaj és olajszűrő
környezetkárosító anyagokat tartalmaz.
Ezért az olaj és a szűrők cseréjét egy Fiat
márkaszervizben ajánlatos elvégeztetni.
3)A váltóban lévő fáradt olaj
környezetkárosító anyagokat tartalmaz. Az
olajcserét egy Fiat márkaszervizben
végeztessük el.
4)Az akkumulátorok a környezetre rendkívül
káros anyagokat tartalmaznak. Az
akkumulátor cseréjét egy Fiat
márkaszervizben végeztessük el.
AZ AKKUMULÁTOR
TÖLTÉSE
FIGYELMEZTETÉSEK
FIGYELMEZTETÉS Az akkumulátor
feltöltésének alábbi leírása csupán
tájékoztatásul szolgál. Ezt a műveletet
egy Fiat márkaszervizzel végeztessük
el.
FIGYELMEZTETÉS Az elektromos
áramellátás akkumulátorról való
lekötése előtt várjunk legalább egy
percet a gyújtáskapcsoló STOP állásba
kapcsolása és a vezető oldali ajtó
becsukása után. Az elektromos
áramellátás akkumulátorra való
visszakötésekor győződjünk meg arról,
hogy a gyújtáskapcsoló STOP állásban
van, és a vezető oldali ajtó becsukott
állapotú.
FIGYELMEZTETÉS Az akkumulátor
feltöltését ajánlatos lassan, alacsony
áramerősséggel, kb. 24 órán át
végezni. A túl hosszú ideig tartó töltés
az akkumulátor károsodásához
vezethet.
FIGYELMEZTETÉS Alapvető
fontosságú, hogy az elektromos
berendezés kábelei megfelelően
legyenek visszakötve az akkumulátorra,
vagyis a pozitív vezeték (+) a pozitív
pólushoz és a negatív vezeték (-) anegatívhoz pólushoz csatlakozzon. Az
akkumulátor pólusait a pozitív pólus (+)
és a negatív pólus (–) szimbólumai
jelölik, amelyek az akkumulátor fedelén
láthatóak. A vezetékek sarui nem
lehetnek korrodáltak, és erősen a
pólusokra kell rögzíteni azokat. Ha a
gépkocsiba szerelt akkumulátor
töltésére „gyorstöltőt” használunk, az
akkumulátortöltő csatlakoztatása előtt
kössük le a gépkocsi akkumulátorának
mindkét kábelét. Ne használjunk
„gyorstöltőt” az indítási feszültség
biztosításához.
START&STOP RENDSZER
NÉLKÜLI VÁLTOZATOK
A töltést az alábbiak szerint végezzük:
kössük le az akkumulátor negatív
pólusáról a sarut;
csatlakoztassuk a töltőberendezés
töltőkábeleit az akkumulátor
kivezetéseihez, ügyelve a helyes
polaritásra;
kapcsoljuk be az akkumulátortöltőt;
a töltés befejezésekor először a
töltőberendezést kapcsoljuk ki, és csak
azután vegyük le a töltőkábeleket az
akkumulátorról;
csatlakoztassuk ismét az
akkumulátor negatív pólusára a sarut.
183
Page 218 of 256

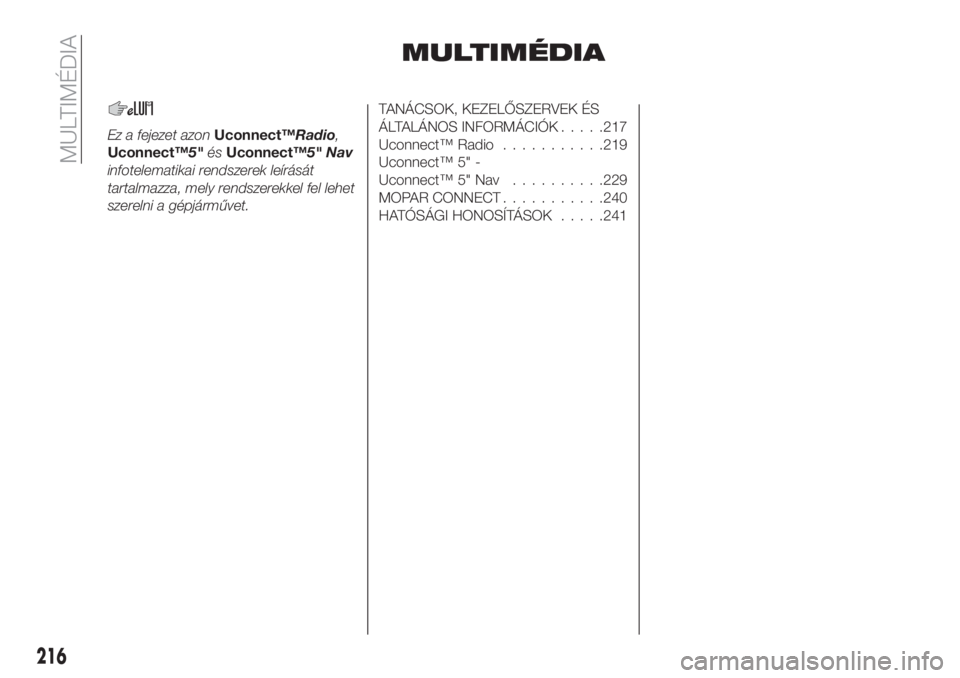

MULTIMÉDIA
Ez a fejezet azonUconnect™Radio,
Uconnect™5"ésUconnect™5" Nav
infotelematikai rendszerek leírását
tartalmazza, mely rendszerekkel fel lehet
szerelni a gépjárművet.
TANÁCSOK, KEZELŐSZERVEK ÉS
ÁLTALÁNOS INFORMÁCIÓK.....217
Uconnect™ Radio...........219
Uconnect™ 5" -
Uconnect™ 5" Nav..........229
MOPAR CONNECT...........240
HATÓSÁGI HONOSÍTÁSOK.....241
216
MULTIMÉDIA
Page 219 of 256
TANÁCSOK,
KEZELŐSZERVEK ÉS
ÁLTALÁNOS
INFORMÁCIÓK
KÖZLEKEDÉSBIZTONSÁG
A vezetés megkezdése előtt sajátítsuk
el a rendszer különféle funkcióinak
használatát.
Elindulás előtt figyelmesen olvassuk el a
rendszer kezelési utasítását és
használati módjainak leírását.
180) 181)
VÉTELI LEHETŐSÉGEK
A vételi lehetőségek vezetés közben
folyamatosan változnak. A vételt
befolyásolhatja egy hegy, épületek vagy
hidak jelenléte, főként akkor, amikor
távol van a hallgatott adótól.
FIGYELMEZTETÉS A közlekedési
információk vétele közben előfordulhat,
hogy a hangerő a normálishoz képest
megemelkedik.GONDOZÁS ÉS
KARBANTARTÁS
A rendszer teljes hatékonysággal való
működésének garantálásához tartsuk
be az alábbi óvintézkedéseket:
kerüljük a kijelző átlátszó felületének
megütését hegyes vagy kemény
tárgyakkal, mert ez felületi sérülést
okozhat; a száraz és antisztatikus
kendővel végzett tisztítás során ne
nyomjuk meg a kijelzőt.
ne használjunk benzin- vagy
alkoholtartalmú készítményeket, illetve
ezek származékait a kijelző átlátszó
felületének tisztításához.
ügyeljünk arra, hogy ne kerüljön
folyadék a rendszer belsejébe:
javíthatatlan károsodást okozhat.
81) 82)
LOPÁS ELLENI VÉDELEM
A rendszer egy olyan lopás elleni
védőrendszerrel rendelkezik, amely a
jármű elektronikus vezérlőegységével
(Body Computer) folytatott
információcserén alapszik.
Ez maximális biztonságot garantál, és
nem szükséges a biztonsági kód
bevitele minden esetben, amikor az
elektromos áramellátás megszakad.Ha az ellenőrzés eredménye pozitív, a
rendszer megkezdi a működést, de ha
az ellenőrző kódok nem azonosak, vagy
az elektronikus vezérlőegység (Body
Computer) kicserélésre kerül, a
rendszer jelzi, hogy a következő
fejezetben leírtak szerint szükséges a
titkos kód beírása.
A titkos kód beírása
A rendszer bekapcsolásakor, a kód
kérése esetén a kijelzőn megjelenik az
"Please enter Anti-Theft Code” felirat,
majd megjelenik a grafikus
számbillentyűzetet tartalmazó képernyő
a titkos kód beírásához.
A titkos kód egy 0 és 9 közötti
számjegyekből álló négyjegyű szám.
Uconnect™ Radio:
A kód számjegyeinek beírásához
forgassuk el a jobb oldali BROWSE
ENTER gombot, és nyomjuk meg a
megerősítéshez.
A negyedik számjegy beírása után
mozdítsuk a kurzort az "OK” gombra,
és nyomjuk meg a jobb oldali
"BROWSE/ENTER” gombot, ekkor a
rendszer működni kezd.
217
Page 220 of 256
Uconnect™ 5” és Uconnect™ 5”
Nav:
A kód számainak beírásához
használjuk a kijelzőn található grafikus
gombokat.
Ha helytelen kódszámot írunk be, a
rendszer a „Incorrect Code” feliratot
jeleníti meg, így figyelmeztetve a helyes
kódszám beírására.
A rendelkezésre álló 3 kódbeírási
próbálkozás után a rendszer a
következő feliratot jeleníti meg:
"Incorrect Code. Radio Locked. Várjon
30 percet." Amikor a felirat eltűnik, újból
megkezdhetjük a kódbeírási eljárást.
Rádió útlevél
Ez a dokumentum igazolja a rendszer
tulajdonjogát. A rádió útlevél
tartalmazza a rendszer típuskódját,
gyártási sorszámát és a titkos kódot.
A rádió útlevél elvesztése esetén
keressünk fel egy Fiat márkaszervizt,
vigyünk magunkkal egy
személyazonosságot igazoló
dokumentumot és a gépkocsi
tulajdonjogát igazoló okiratokat.
FIGYELMEZTETÉS A rádió útlevelet
gondosan őrizzük meg, hogy a
rendszer ellopása esetén a vonatkozó
adatokat az eljáró hatóságnak meg
tudjuk adni.FIGYELMEZTETÉSEK
Csak akkor nézzük a képernyőt, amikor
szükséges, és azt biztonságosan meg
tudjuk tenni. Ha hosszabb ideig lenne
szükség a képernyő tanulmányozására,
álljunk félre egy biztonságos helyre,
hogy ne vonja el a figyelmünket a
vezetésről.
Meghibásodás esetén haladéktalanul
szakítsuk félbe a rendszer használatát.
Ellenkező esetben maga a rendszer
súlyosan károsodhat. A lehető
leghamarabb keressünk fel egy Fiat
márkaszervizt a javítás elvégeztetése
érdekében.
FIGYELMEZTETÉS
180)Kövessük a következőkben ismertetett
óvintézkedéseket: azok figyelmen kívül
hagyása súlyos személyi sérülésekhez vagy
a rendszer károsodásához vezethet.
181)A túlzott hangerő veszélyes lehet. Úgy
állítsuk be a hangerőt, hogy mindig
meghalljuk a külső zajokat (például kürt,
mentőautó szirénája, rendőrautó szirénája
stb.).
FIGYELMEZTETÉS
81)Az előlap és a kijelző átlátszó
felületének tisztításához csak puha, tiszta,
száraz és antisztatikus kendőt használjunk.
Tisztító- és fényesítőszerek károsíthatják a
felületét. Ne használjunk benzin- vagy
alkoholtartalmú készítményeket, illetve ezek
származékait.
82)Ne használjuk a kijelzőt
tapadókorongos tartók vagy külső
navigátorok, okostelefonok, illetve hasonlók
öntapadós rögzítéséhez alapként.
218
MULTIMÉDIA
Page 221 of 256

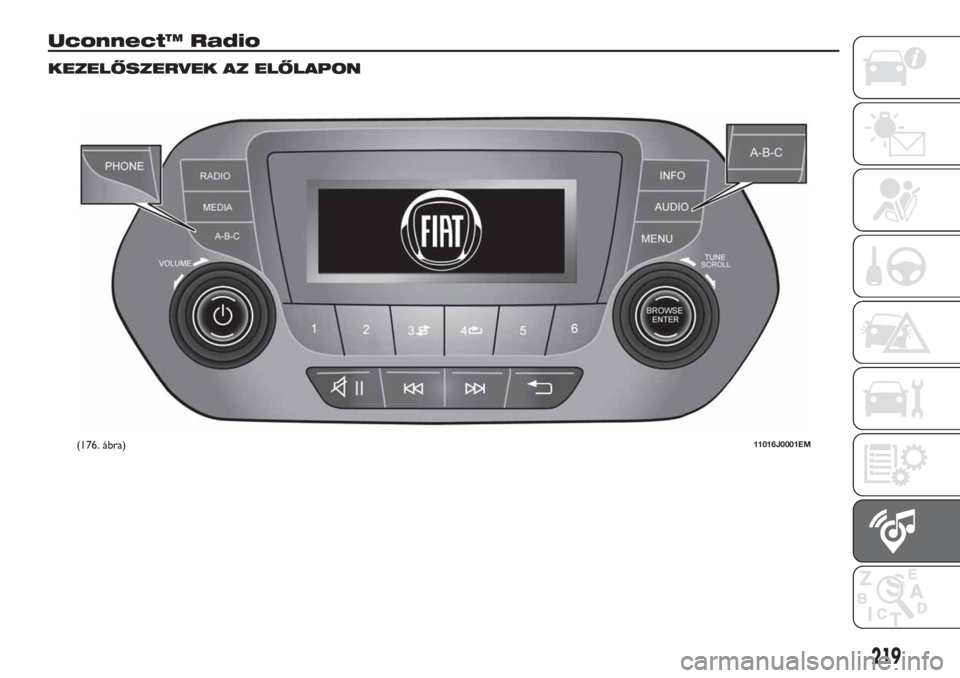

Uconnect™ Radio
KEZELŐSZERVEK AZ ELŐLAPON
(176. ábra)11016J0001EM
219
Page 222 of 256
ELŐLAPI VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb Funkciók Üzemmód
Bekapcsolás A gomb rövid megnyomása
Kikapcsolás A gomb rövid megnyomása
Hangerő szabályozásaA forgatógomb elforgatása az óramutató járásával
megegyező/ellentétes irányba
Hangerő elnémítás be/ki (Mute/Pause) A gomb rövid megnyomása
Kilépés a kiválasztásból/visszalépés az előző
képernyőreA gomb rövid megnyomása
BROWSE ENTERLista görgetése vagy egy rádióállomás hangolása, illetve
egy előző/következő felvétel kiválasztásaA forgatógomb elforgatása az óramutató járásával
megegyező/ellentétes irányba
A kijelzőn megjelenített opció megerősítése A gomb rövid megnyomása
INFOMegjelenítési mód kijelölése (Rádió, Média) A gomb rövid megnyomása
PHONE
(*)A Telefon üzemmódhoz történő hozzáférés (azoknál a
változatoknál/piacoknál, ahol rendelhető)A gomb rövid megnyomása
AUDIO
(*)Hozzáférés a hangbeállítási és -szabályozási
funkciókhozA gomb rövid megnyomása
MENÜHozzáférés a beállítások/infotelematikus rendszer
menühözA gomb rövid megnyomása
MEDIAForrás kiválasztás: USB vagy AUX (ha van) A gomb rövid megnyomása
RADIOHozzáférés a Rádió üzemmódhoz A gomb rövid megnyomása
1-2-3-4-5-6Éppen hallgatott adóállomás tárolása A gomb hosszú megnyomása
Tárolt rádióállomás előhívása A gomb rövid megnyomása
A-B-CAz előzetesen tárolt rádióadók csoportjának
kiválasztása vagy minden listában a kívánt betű
kiválasztásaA gomb rövid megnyomása
(*) (bizonyos változatok/piacok esetében)
220
MULTIMÉDIA
Page 223 of 256
Gomb Funkciók Üzemmód
Előző rádióállomás keresése vagy USB használata
esetén előző műsorszám kiválasztásaA gomb rövid megnyomása
Frekvenciák pásztázása lefelé a gomb elengedéséig/
USB gyors visszacsévéléseA gomb hosszú megnyomása
Következő rádióállomás keresése vagy USB használata
esetén következő műsorszám kiválasztásaA gomb rövid megnyomása
Frekvenciák pásztázása felfelé a gomb elengedéséig/
USB gyors előrecsévéléseA gomb hosszú megnyomása
Az USB-n található műsorszámok véletlen sorrendű
lejátszásaA gomb rövid megnyomása
USB műsorszám ismétlése A gomb rövid megnyomása
221
Page 226 of 256
KORMÁNYKERÉK MÖGÖTT LÉVŐ KEZELŐSZERVEK
Gombok Vezérlés
1 gomb (kormány bal oldala)
Felső gomb
A gomb rövid megnyomása: következő rádióállomás keresése vagy a következő
USB műsorszám kiválasztása
A gomb hosszan tartó megnyomása: magas frekvenciák keresése a gomb
elengedéséig/USB műsorszám gyors előrepörgetése.
Középső gombMinden nyomásra továbblép az AM, FM, USB, AUX (ha van) források között. Kizárólag
a rendelkezésre álló hangforrások kerülnek kiválasztásra.
Alsó gomb
A gomb rövid megnyomása: következő rádióállomás keresése vagy az előző USB
műsorszám kiválasztása
A gomb hosszan tartó megnyomása: alsó frekvenciák keresése a gomb
elengedéséig/az USB gyors előrepörgetése
2 gomb (kormány jobb oldala)
Felső gombHangerő növelése
A nyomógomb rövid megnyomása: a hangerő egyes növelése
A nyomógomb hosszú megnyomása: a hangerő gyors növelése
Középső gomb A Mute funkció be-/kikapcsolása
Alsó gombHangerő csökkentése
A nyomógomb rövid megnyomása: a hangerő egyes csökkentése
A nyomógomb hosszú megnyomása: a hangerő gyors csökkentése
224
MULTIMÉDIA
Page 227 of 256
A RENDSZER
BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A rendszer agomb/forgatógomb
megnyomásával kapcsolható be, illetve
ki.
Forgassuk el a gombot/forgatógombot
az óramutató járásával megegyező
irányba a hangerő növeléséhez vagy az
óramutató járásával ellentétes irányba
annak csökkentéséhez. Az elektronikus
hangerő-szabályozó mindkét irányban
körbeforog (360°), nincsenek végállásai.
RÁDIÓ ÜZEMMÓD
(TUNER)
A rendszer a következő hullámsávok
vételére képes: AM és FM.
Rádió üzemmód kiválasztása
A rádió üzemmód bekapcsolásához az
előlapon nyomjuk meg a RADIO
gombot.
Hullámsáv kiválasztása
Az előlapon lévő RADIO gomb
megnyomásával lehet kiválasztani a
különböző hangolási üzemmódokat.
Megjelenítések a kijelzőn
Miután kiválasztottuk a kívánt rádióadót, a
kijelzőn a következő információk jelennek
meg (aktivált INFO üzemmód):
A felső részen: megjelenik a tárolt
állomás, a pontos idő és a rádió további
aktív beállításai.A középső részen: az éppen hallható
rádióállomás neve, a frekvencia és a
rádió text információk (ha vannak)
kerülnek kijelzésre.
FM állomások listája
A BROWSE/ENTER gomb/
forgatógomb megnyomásával
jeleníthető meg a vehető FM állomások
teljes listája.
AM/FM rádióállomások tárolása
A tárolóhelyek a rendszer valamennyi
üzemmódjában használhatóak, ezeket
az előlapon elhelyezkedő1-2-3-4-5-6
előválasztó gombok egyikének
megérintésével lehet aktiválni. Ha
megtörtént egy tárolni kívánt rádióadó
hangolása, nyomjuk meg és tartsuk
megnyomva a kívánt tárolóhelynek
megfelelő gombot addig, amíg a
megerősítő hangjelzés el nem hangzik.
AM/FM rádióállomás kiválasztása
A kívánt rádióállomás keresésének
végrehajtásához nyomjuk meg a
vagynyomógombokat, vagy
forgassuk a "BROWSE/ENTER"
forgókapcsolót.
Előző/következő rádióállomás
keresése
Röviden nyomjuk meg a
vagy
gombot: a gomb elengedésekor
megjelenik az előző vagy a következő
rádióállomás.Előző/következő rádióállomás
gyorskeresése
A gyorskereséshez tartsuk megnyomva
a
vagygombokat: a gomb
elengedésekor az első hangolható
rádióadó szólal meg.
MEDIA ÜZEMMÓD
Az AUX (ha van), USB működésre
vonatkozó interaktív üzemmódok.
Hangforrás kiválasztása
A kívánt hangforrás kiválasztásához a
rendelkezésre állók közül: AUX (ha van)
vagy USB, nyomjuk meg aMEDIA
gombot.
A mobiltelefon SD-kártyáján tárolt
zeneszámok kiválasztásához és
lejátszásához (ahol ezt maga a telefon
lehetővé teszi) nyomjuk le a BROWSE
ENTER gombot, válasszuk k a
Könyvtárakat, majd a Kártyát.
FIGYELMEZTETÉS Néhány
zenelejátszó multimédiás készülék
lehet, hogy nem kompatibilis a
Uconnect™rendszerrel.
Műsorszám váltása (következő/
előző)
Nyomjuk meg röviden a
nyomógombot a következő szám
lejátszásához, vagy nyomjuk meg
röviden a
nyomógombot a kijelölt
szám elejére történő visszatéréshez,
225
