FIAT TIPO 4DOORS 2020 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: FIAT, Model Year: 2020, Model line: TIPO 4DOORS, Model: FIAT TIPO 4DOORS 2020Pages: 256, tamaño PDF: 7.32 MB
Page 231 of 256

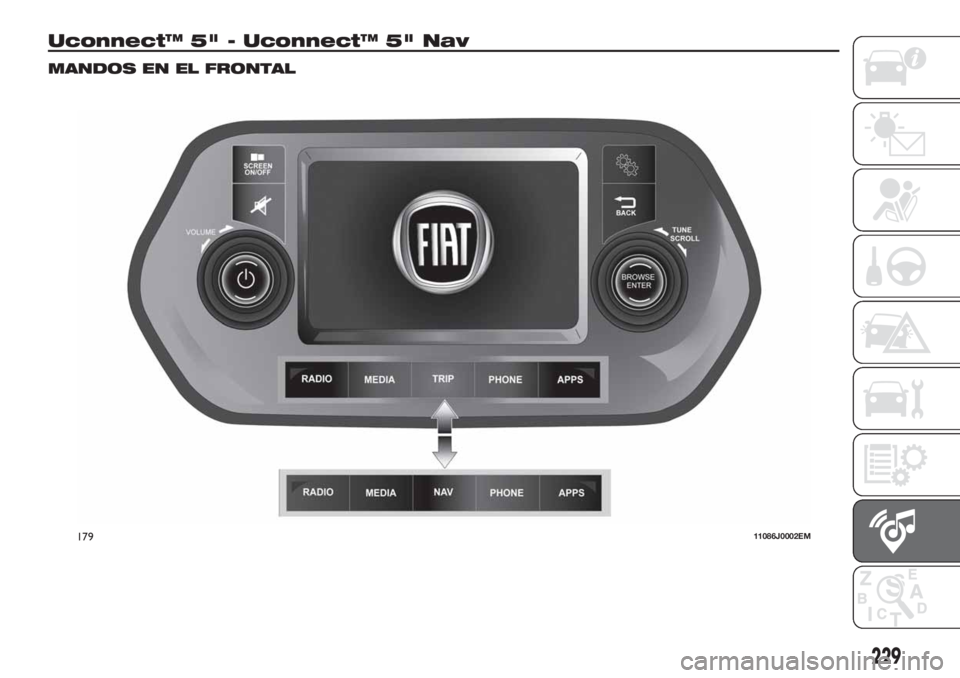

Uconnect™ 5" - Uconnect™ 5" Nav
MANDOS EN EL FRONTAL
17911086J0002EM
229
Page 232 of 256

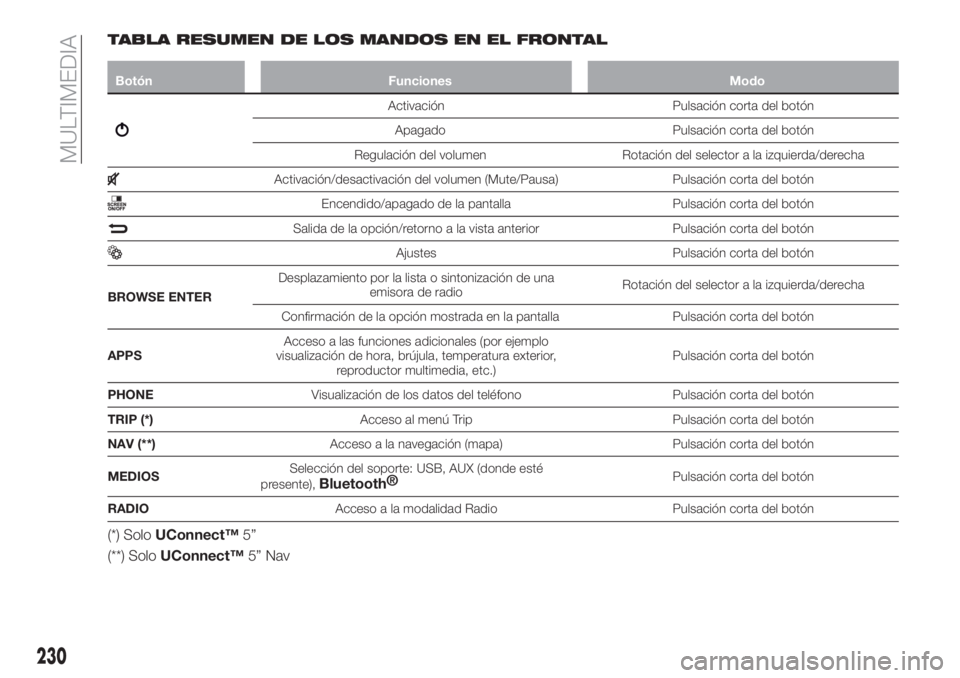

TABLA RESUMEN DE LOS MANDOS EN EL FRONTAL
Botón Funciones Modo
Activación Pulsación corta del botón
Apagado Pulsación corta del botón
Regulación del volumen Rotación del selector a la izquierda/derecha
Activación/desactivación del volumen (Mute/Pausa) Pulsación corta del botón
Encendido/apagado de la pantalla Pulsación corta del botón
Salida de la opción/retorno a la vista anterior Pulsación corta del botón
Ajustes Pulsación corta del botón
BROWSE ENTERDesplazamiento por la lista o sintonización de una
emisora de radioRotación del selector a la izquierda/derecha
Confirmación de la opción mostrada en la pantalla Pulsación corta del botón
APPSAcceso a las funciones adicionales (por ejemplo
visualización de hora, brújula, temperatura exterior,
reproductor multimedia, etc.)Pulsación corta del botón
PHONEVisualización de los datos del teléfono Pulsación corta del botón
TRIP (*)Acceso al menú Trip Pulsación corta del botón
NAV (**)Acceso a la navegación (mapa) Pulsación corta del botón
MEDIOSSelección del soporte: USB, AUX (donde esté
presente),
Bluetooth®Pulsación corta del botón
RADIOAcceso a la modalidad Radio Pulsación corta del botón
(*) SoloUConnect™5”
(**) SoloUConnect™5” Nav
230
MULTIMEDIA
Page 233 of 256
MANDOS EN EL VOLANTE
En el volante se encuentran los mandos de las funciones principales del sistema, que permiten su control de una manera más
sencilla.
La activación de la función elegida se acciona, en algunos casos, a partir de la duración de la presión ejercida (presión corta o
larga), como se indica en la tabla de la siguiente página.
18011026J0006EM
231
Page 234 of 256
TABLA RESUMEN DE LOS MANDOS EN EL VOLANTE
Botón Interacción
Aceptación de la llamada telefónica entrante
Aceptación de la segunda llamada entrante y puesta en espera de la llamada activa
Visualización de la lista de las 10 últimas llamadas en el cuadro de instrumentos (disponible en las
versiones y los países donde esté presente)
Activación del reconocimiento de voz
Interrupción del mensaje de voz, para así impartir un nuevo comando de voz
Desactivación del reconocimiento de voz
Presión larga: interacción con Siri, Apple CarPlay y Android Auto
Rechazo de la llamada telefónica entrante
Finalización de la llamada telefónica en curso
Solo si la exploración de llamadas está activada, cierre de la vista en el cuadro de instrumentos de las
últimas llamadas (disponible en las versiones y los países donde esté presente)
Presión corta (modo teléfono): selección de llamada o SMS siguiente/anterior (solo si la exploración de
llamadas está activada) en el cuadro de instrumentos (disponible en las versiones y los países donde esté
presente).
232
MULTIMEDIA
Page 235 of 256
MANDOS SITUADOS DETRÁS DEL VOLANTE
Botones Interacción
Botón 1 (lado izquierdo del volante)
Botón superior
Presión breve del botón: búsqueda de la emisora de radio siguiente o bien
selección de la canción siguiente USB.
Presión larga del botón: barrido de las frecuencias superiores hasta que se
suelta/avance rápido de la pista USB.
Botón centralCada presión provoca el cambio de fuente AM, FM, DAB, USB, AUX (donde esté
presente). Sólo se podrán seleccionar las fuentes disponibles.
Botón inferior
Presión breve del botón: búsqueda de la emisora de radio anterior o bien
selección de la canción anterior USB.
Presión larga del botón: barrido de las frecuencias inferiores hasta que se
suelta/avance rápido de la pista USB.
Botón 2 (lado derecho del volante)
Botón superiorSubir volumen
Presión corta del botón: subida del volumen por pasos
Presión larga del botón: subida rápida del volumen
Botón central Activación/desactivación de la función Mudo/Pausa
Botón inferiorBajar volumen
Presión corta del botón: bajada del volumen por pasos
Presión larga del botón: bajada rápida del volumen
233
Page 236 of 256
ENCENDIDO/APAGADO
DEL SISTEMA
El sistema se enciende/apaga pulsando
el botón/selector
.
Girar el botón/selector hacia la derecha
para aumentar el volumen o hacia la
izquierda para disminuirlo. El mando de
regulación electrónica del volumen gira
completamente (360°) en ambas
direcciones, sin posiciones de parada.
MODALIDAD RADIO
Una vez seleccionada la emisora de
radio deseada en la pantalla se
mostrará la siguiente información:
En la parte superior: visualización de
la lista de emisoras de radio
memorizadas (preset) se muestra la
emisora que se está escuchando.
En la parte central: visualización del
nombre de la emisora de radio que se
está escuchando y los botones gráficos
para seleccionar la emisora de radio
anterior o siguiente.
En la parte inferior: visualización de
los siguientes botones gráficos:
"Muestr.": lista de las emisoras de
radio disponibles;
"AM/FM", "AM/DAB", "FM/DAB":
selección de la banda de frecuencia
deseada (botón gráfico reconfigurable
en función de la banda seleccionada:
AM, FM o DAB);
"Sinton." : sintonización manual de la
emisora de radio (no disponible para
radio DAB);
"Info": información adicional de la
fuente que se está escuchando;
"Audio": acceso a la vista
"Configuraciones de audio".
Menú Audio
Para acceder al menú "Audio", pulsar el
botón gráfico "Audio" situado en la
parte inferior de la pantalla.
Mediante el menú "Audio" se pueden
realizar las siguientes regulaciones:
"Ecualizador" (para versiones/países
donde esté previsto);
"Balance / Fade" (regulación del
balance derecha/izquierda y
delantero/trasero del sonido);
"Volumen / Velocidad" (control
automático del volumen según la
velocidad);
"Loudness" (para versiones/países
donde esté previsto);
"Encen. Autom.Radio";
Para salir del menú "Audio", pulsar el
botón gráfico
/Aceptar.
MODALIDAD MEDIA
Pulsar el botón gráfico "Soporte" para
seleccionar la fuente de audio deseada
entre las disponibles: AUX (donde esté
presente), USB y
Bluetooth®
.
Las aplicaciones presentes en los
dispositivos portátiles pueden no ser
compatibles con el sistema
Uconnect™.
Selección de canción (muestra)
Esta función permite buscar y
seleccionar las canciones presentes en
el dispositivo activo.
Las posibilidades de selección
dependen del dispositivo conectado.
Por ejemplo, en un dispositivo USB es
posible, con el botón BROWSE ENTER,
mostrar también la lista de artistas,
géneros musicales y álbumes presentes
en el dispositivo, según la información
guardada en las canciones.
En cada lista el botón gráfico "ABC"
permite saltar a la letra deseada a lo
largo de la lista.
NOTA Este botón puede estar
deshabilitado para algunos dispositivos
Apple®
.
NOTA El botón BROWSE ENTER no
permite ninguna operación en un
dispositivo AUX (donde esté presente).
Pulsar el botón BROWSE/ENTER para
activar esta función en la fuente que se
está reproduciendo.
Girar el botón/selector BROWSE ENTER
para seleccionar la categoría deseada y, a
continuación, pulsar el botón/selector
para confirmar la selección.
234
MULTIMEDIA
Page 237 of 256
Pulsar el botónsi se desea anular
la función.
SOPORTE Bluetooth®
La modalidad se activa registrando en
el sistema un dispositivo
Bluetooth®
que contenga canciones.
REGISTRO DE UN
DISPOSITIVO DE AUDIO
Bluetooth
®
Para registrar un dispositivo audio
Bluetooth®
proceder de la siguiente
manera:
activar la funciónBluetooth®
en el
dispositivo;
pulsar el botón MEDIA en el frontal;
en caso de fuente "Multimedia"
activa, pulsar el botón gráfico
"Soporte";
elegir el soporte Multimedia
Bluetooth®
;
presionar el botón gráfico "Aña.
Dispos.";
buscarUconnect™en el dispositivo
de audio
Bluetooth®
(durante la fase
de registro en la pantalla aparece una
vista que indica el estado de avance de
la operación);
cuando el dispositivo de audio lo
requiera, introducir el código PIN
visualizado en la pantalla del sistema o
confirmar, en el dispositivo, el PIN
visualizado;
cuando el procedimiento de registro
termina con éxito en la pantalla aparece
una vista. Seleccionando "Sí" a la
pregunta, el dispositivo de audio
Bluetooth®
se registrará como
favoritos (el dispositivo tendrá la
prioridad en los otros que se registrarán
posteriormente). Si se selecciona "No"
la prioridad se determina en función del
orden de conexión. El último dispositivo
conectado tendrá la prioridad más alta;
el registro de un dispositivo de audio
puede realizarse también pulsando el
botón
PHONE en el frontal y
seleccionando la opción "Ajustes" o
bien seleccionando la opción
"Teléfono/Bluetooth" en el menú
"Ajustes".
ADVERTENCIA Si se pierde la conexión
Bluetooth®
entre el teléfono móvil y el
sistema, consultar el manual de
instrucciones del teléfono móvil.
SOPORTE USB
Para activar la modalidad USB,
conectar un dispositivo USB específico
al puerto USB de la consola central.
Si se conecta un dispositivo USB con el
sistema encendido, este empieza a
reproducir las pistas cargadas en el
dispositivo si la función "Reproducción
automática" del menú "Audio" está en
ON.
NOTA Algunos dispositivos USB no
son compatibles con el sistema
Uconnect™. En este caso, no se
efectúa el cambio automático del modo
“Radio” a “Medios”. Si no se inicia la
reproducción del dispositivo utilizado,
comprobar la compatibilidad
seleccionando el modo Medios: en la
pantalla del sistemaUconnect™se
visualiza el mensaje específico.
ADVERTENCIA Después de haber
utilizado la toma de carga USB, se
recomienda desconectar el dispositivo
(teléfono inteligente) extrayendo el cable
primero de la toma del vehículo y nunca
del dispositivo fig. 181. Los cables
colgantes o desconectados de manera
incorrecta pueden impedir la carga y/o
dañar la toma USB.
181P2000169
235
Page 238 of 256
NOTA El puerto USB gestiona el envío
de datos desde Pen Drive/teléfono
inteligente etc. y la carga lenta de un
dispositivo exterior (aunque esta no
siempre está garantizada porque
depende del tipo o la marca del
dispositivo exterior).
SOPORTE AUX
(donde esté presente)
Para activar la modalidad AUX
introducir un dispositivo adecuado en la
toma AUX del vehículo.
Introduciendo un dispositivo con toma
de salida AUX, el sistema comienza a
reproducir la fuente AUX conectada en
caso de que ésta esté ya en
reproducción.
Ajustar el volumen con el
botón/selector
del frontal o con el
mando de regulación del volumen del
dispositivo conectado.
ADVERTENCIAS
Las funciones del dispositivo conectado
a la toma AUX son gestionadas
directamente por el propio dispositivo
de manera que no se puede cambiar
de canción/carpeta/lista de
reproducción o controlar el
comienzo/fin/pausa de la reproducción
utilizando los mandos del frontal o los
mandos en el volante.No dejar conectado el cable del
reproductor portátil a la toma AUX tras
la desconexión para evitar que los
altavoces emitan zumbidos.
MODALIDAD TELÉFONO
ACTIVACIÓN DE LA MODALIDAD
TELÉFONO
Para activar la modalidad Teléfono
pulsar el botón PHONE en el frontal.
NOTA Para la lista de teléfonos móviles
compatibles y las funciones
compatibles, consultar la página web
www.driveuconnect.eu
Con los botones gráficos visualizados
en la pantalla se puede:
marcar el número de teléfono
(utilizando el teclado gráfico en la
pantalla);
visualizar y llamar a los contactos
presentes en la agenda del teléfono
móvil;
visualizar y llamar a los contactos de
los registros de llamadas recientes;
conectar hasta 10 teléfonos/
dispositivos de audio para facilitar y
acelerar el acceso y la conexión;
transferir las llamadas del sistema al
teléfono móvil y viceversa y desactivar
el audio del micrófono del sistema para
conversaciones privadas.
El sonido del teléfono móvil se transmite a
través del sistema de audio del vehículo:
el sistema desactiva automáticamente el
sonido de la autorradio cuando se utiliza
la función Teléfono.
REGISTRO DEL TELÉFONO MÓVIL
ADVERTENCIA Esta operación sólo
debe realizarse con el vehículo parado
y en condiciones de seguridad; la
función se desactiva con el vehículo en
movimiento.
A continuación se describe el
procedimiento de registro del teléfono
móvil: consultar siempre el manual de
instrucciones del teléfono móvil.
Para registrar el teléfono móvil,
proceder de la siguiente manera:
activar la funciónBluetooth®
en el
teléfono móvil;
pulsar el botón PHONE en el frontal;
si todavía no hay ningún teléfono
registrado al sistema, en la pantalla se
muestra una vista específica;
seleccionar "Sí" para iniciar el
procedimiento de registro, luego buscar
el dispositivoUconnect™en el
teléfono móvil (seleccionando "No" se
muestra la vista principal del Teléfono);
cuando el teléfono móvil lo solicite,
introducir con el teclado del teléfono el
código PIN visualizado en la pantalla
del sistema o confirmar en el teléfono
móvil el PIN visualizado;
236
MULTIMEDIA
Page 239 of 256
desde la vista "Teléfono" siempre se
puede registrar un teléfono móvil
pulsando el botón gráfico "Ajustes":
pulsar el botón gráfico "Agr. Dispos." y
proceder de la manera indicada en el
punto anterior;
durante la fase de registro en la
pantalla aparece una vista que indica el
estado de avance de la operación;
cuando el procedimiento de registro
termina con éxito, en la pantalla
aparece una vista: seleccionando "Sí" a
la petición, el teléfono móvil se
registrará como favorito (el teléfono
móvil tendrá prioridad sobre otros
teléfonos móviles que se registren
después). Si no se asocian otros
dispositivos, el sistema considera el
primer dispositivo asociado como
favorito.
NOTA Después de la actualización del
software del teléfono se recomienda,
para un funcionamiento adecuado,
borrar el teléfono de la lista de los
dispositivos asociados a la radio,
eliminar la asociación anterior del
sistema también en la lista de los
dispositivosBluetooth®
del teléfono y
realizar un nuevo registro.
REALIZAR UNA LLAMADA
Las operaciones descritas a
continuación son accesibles sólo si las
soporta el teléfono móvil en uso.Consultar el manual de instrucciones
del teléfono móvil para conocer todas
las funciones disponibles.
Se puede realizar una llamada de las
siguientes maneras:
seleccionando el icono(Agenda
teléfono del móvil);
seleccionando la opción "Recientes";
seleccionando el icono;
pulsando el botón gráfico "Volv
marcar".
LECTOR DE MENSAJES SMS
El sistema permite leer los mensajes
recibidos en el teléfono móvil.
Para utilizar este función el teléfono
móvil debe ser compatible con el
intercambio de SMS a través de
Bluetooth®
.
En el caso de que la función no fuese
compatible con el teléfono, el botón
gráfico correspondiente
se
desactiva (parrilla).
Al recibir un mensaje de texto, en la
pantalla se mostrará una vista que
permite la selección entre las opciones
"Escuchar", "Llamar" o "Ignorar".
Se puede acceder a la lista de
mensajes SMS recibidos desde el móvil
presionando el botón gráfico
(la lista
mostrará un máximo de 60 mensajes
recibidos).
AJUSTES
Presionar la teclaen el frontal para
mostrar en la pantalla el menú principal
de los "Ajustes".
NOTA La visualización de las opciones
del menú varía en función de las
versiones.
El menú se compone de las siguientes
opciones:
Pantalla;
Unidad de medida;
Comandos de voz;
Reloj & Fecha;
Seguridad / Asistencia;
Luces;
Puertas&Bloq.puertas;
Opción. vehíc. apag.;
Audio;
Teléfono / Bluetooth;
Configurac. SiriusXM (donde esté
presente);
Configuración radio;
Restablecimiento Ajus.
Seguridad / Asist.(donde esté presente)
Mediante esta función se pueden
realizar los siguientes ajustes:
"Cám. Rear View"(donde esté
presente). Mediante esta función se
pueden realizar los siguientes ajustes:
- "Directrices activas" (donde esté
presente): permite activar la
237
Page 240 of 256
visualización de las rejillas dinámicas
que muestran la ruta del vehículo en la
pantalla.
- "Ret. cám. - Rear View" (donde esté
presente): permite retrasar el apagado
de las imágenes de la cámara al
desengranar la marcha atrás.
"Aviso colis. frontal"(donde esté
presente): mediante esta función se
puede seleccionar la modalidad de
actuación del sistema Full Brake
Control.
Las opciones disponibles son:
- "Off" (apagado): el sistema está
deshabilitado;
- "Sólo Aviso": el sistema avisa al
conductor sólo con una señal acústica
(donde esté presente);
- "Sólo frenada activa": el sistema
acciona el frenado automático (donde
esté presente);
- "Alarma+frenada activa": el sistema
interviene avisando al conductor con
una señal acústica y activando la
frenada automática.
"Sensibil. colis. frontal"(donde esté
presente): con esta función es posible
seleccionar la rapidez de intervención
del sistema en función de la distancia
del obstáculo.Las opciones disponibles son "Próx.",
"Medio", "Lejos".
"Park Assist"(donde esté presente):
mediante esta función se puede
seleccionar el tipo de indicación
enviado por el sistema Park Assist.
Las opciones disponibles son:
- "Sólo sonido": el sistema advierte al
conductor de la existencia de un
obstáculo sólo mediante señales
acústicas, utilizando los altavoces del
vehículo.
- "Sonido y pantalla": el sistema
advierte al conductor de la existencia
de un obstáculo mediante señales
acústicas (utilizando los altavoces del
vehículo) y visuales, en la pantalla del
cuadro de instrumentos.
"Vol. Park Assist Fren."(donde esté
presente): mediante esta función se
puede seleccionar el volumen de las
señales acústicas enviadas por el
sistema Park Assist delantero.
"Vol. Park Assist Tras."(donde esté
presente): mediante esta función se
puede seleccionar el volumen de las
señales acústicas enviadas por el
sistema Park Assist trasero.
"Vol. Park Assist"(donde esté
presente): mediante esta función se
puede seleccionar el volumen de las
señales acústicas enviadas por el
sistema Park Assist.
"Aviso Lane Assist"(donde esté
presente): mediante esta función se
puede seleccionar la rapidez de
intervención del sistema Lane Assist.
"Intens. Lane Assist"(donde esté
presente): mediante esta función se
puede seleccionar la fuerza que hay
que aplicar al volante para que el
vehículo se encarrile mediante el
sistema de dirección eléctrica en caso
de actuación del sistema Lane Assist.
"Alarm. áng. muerto"(donde esté
presente): mediante esta función se
puede seleccionar el tipo de indicación
("Sólo sonido" o "Sonido y pantalla")
para indicar la presencia de objetos en
el ángulo muerto del espejo retrovisor
exterior.
"Sensor de lluvia"(donde esté
presente): mediante esta función se
puede habilitar/deshabilitar el
accionamiento automático de los
limpiaparabrisas en caso de lluvia.
"Frenos"(donde esté presente).
Mediante esta función se pueden
seleccionar los siguientes submenús:
"Servicio frenos" (donde esté presente):
permite activar el procedimiento para
realizar el mantenimiento del sistema de
frenos;
"
Freno de mano automático" (donde esté
presente): permite habilitar/deshabilitar la
activación automática del freno de
estacionamiento.
238
MULTIMEDIA
