FIAT TIPO 5DOORS STATION WAGON 2018 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

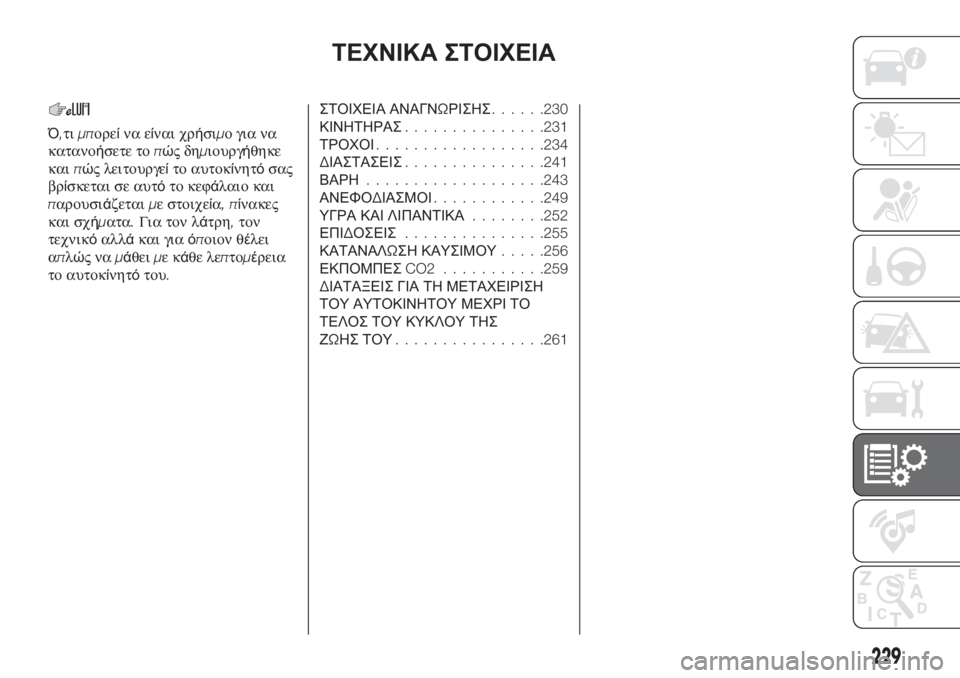

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Ό,τιμπορείνα είναι χρήσιμο για να
κατανοήσετε τοπώςδημιουργήθηκε
καιπώς λειτουργείτο αυτοκίνητόσας
βρίσκεται σε αυτότο κεφάλαιο και
παρουσιάζεταιμε στοιχεία,πίνακες
και σχήματα.Για τον λάτρη,τον
τεχνικόαλλάκαι γιαόποιον θέλει
απλώςναμάθειμεκάθε λεπτομέρεια
το αυτοκίνητότου.
ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ......230
ΚΙΝΗΤΗΡΑΣ...............231
ΤΡΟΧΟΙ..................234
ΔΙΑΣΤΑΣΕΙΣ...............241
ΒΑΡΗ...................243
ΑΝΕΦΟΔΙΑΣΜΟΙ............249
ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ........252
ΕΠΙΔΟΣΕΙΣ...............255
ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ.....256
ΕΚΠΟΜΠΕΣCO2 ...........259
ΔΙΑΤΑΞΕΙΣ ΓΙΑ ΤΗ ΜΕΤΑΧΕΙΡΙΣΗ
ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΜΕΧΡΙ ΤΟ
ΤΕΛΟΣ ΤΟΥ ΚΥΚΛΟΥ ΤΗΣ
ΖΩΗΣ ΤΟΥ................261
229

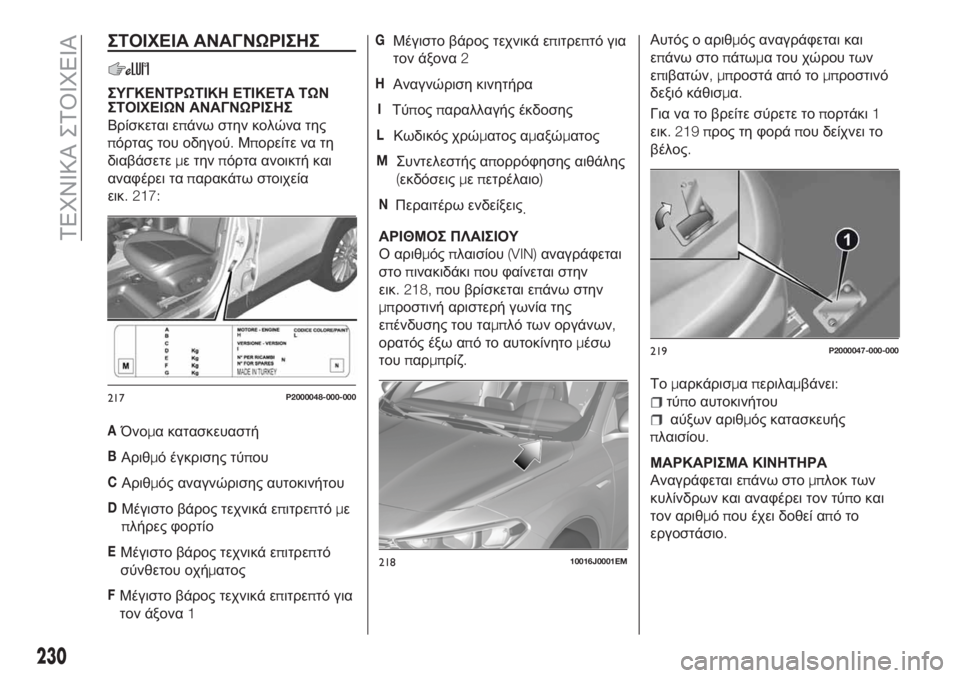

ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ
ΣΥΓΚΕΝΤΡΩΤΙΚΗ ΕΤΙΚΕΤΑ ΤΩΝ
ΣΤΟΙΧΕΙΩΝ ΑΝΑΓΝΩΡΙΣΗΣ
Βρίσκεται επάνω στην κολώνα της
πόρτας του οδηγού.Μπορείτε να τη
διαβάσετεμε τηνπόρτα ανοικτή και
αναφέρει ταπαρακάτω στοιχεία
εικ. 217:
AΌνομα κατασκευαστή
BΑριθμό έγκρισης τύπου
CΑριθμός αναγνώρισης αυτοκινήτου
DΜέγιστο βάρος τεχνικά επιτρεπτόμε
πλήρες φορτίο
EΜέγιστο βάρος τεχνικά επιτρεπτό
σύνθετου οχήματος
FΜέγιστο βάρος τεχνικά επιτρεπτό για
τον άξονα1
GΜέγιστο βάρος τεχνικά επιτρεπτό για
τον άξονα2
HΑναγνώριση κινητήρα
IΤύποςπαραλλαγής έκδοσης
LΚωδικός χρώματος αμαξώματος
MΣυντελεστής απορρόφησης αιθάλης
(
εκδόσειςμεπετρέλαιο)
NΠεραιτέρω ενδείξεις
.
ΑΡΙΘΜΟΣ ΠΛΑΙΣΙΟΥ
Ο αριθμόςπλαισίου(VIN)αναγράφεται
στοπινακιδάκιπου φαίνεται στην
εικ. 218, που βρίσκεται επάνω στην
μπροστινή αριστερή γωνία της
επένδυσης του ταμπλό των οργάνων,
ορατός έξω από το αυτοκίνητομέσω
τουπαρμπρίζ.Αυτός ο αριθμός αναγράφεται και
επάνω στοπάτωμα του χώρου των
επιβατών,μπροστά απότομπροστινό
δεξιό κάθισμα.
Για να το βρείτε σύρετε τοπορτάκι1
εικ. 219 προς τη φοράπου δείχνει το
βέλος.
Τομαρκάρισμαπεριλαμβάνει:
τύπο αυτοκινήτου
αύξων αριθμός κατασκευής
πλαισίου.
ΜΑΡΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑ
Αναγράφεται επάνω στομπλοκ των
κυλίνδρων και αναφέρει τον τύπο και
τον αριθμόπου έχει δοθεί απότο
εργοστάσιο.
217P2000048-000-000
21810016J0001EM
219P2000047-000-000
230
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

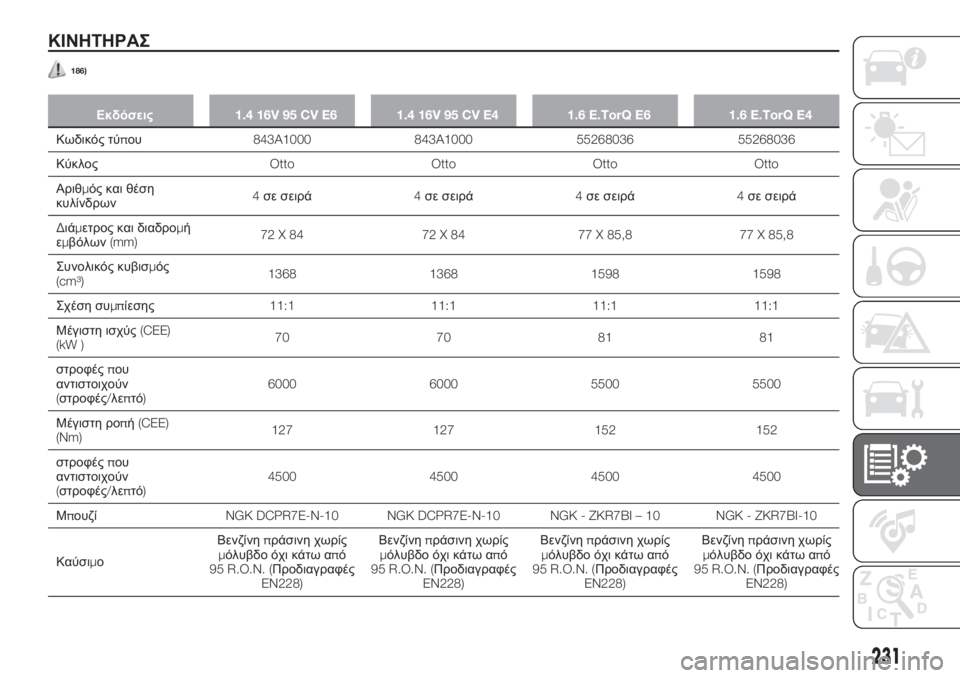

ΚΙΝΗΤΗΡΑΣ
186)
Εκδόσεις1.4 16V 95 CV E6 1.4 16V 95 CV E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Κωδικός τύπου843A1000 843A1000 55268036 55268036
ΚύκλοςOtto Otto Otto Otto
Αριθμός και θέση
κυλίνδρων4σε σειρά4σε σειρά4σε σειρά4σε σειρά
Διάμετρος και διαδρομή
εμβόλων(mm)72 X 84 72 X 84 77 X 85,8 77 X 85,8
Συνολικός κυβισμός
(cm³)1368 1368 1598 1598
Σχέση συμπίεσης11:1 11:1 11:1 11:1
Μέγιστη ισχύς(CEE)
(kW )70 70 81 81
στροφέςπου
αντιστοιχούν
(στροφές/λεπτό)6000 6000 5500 5500
Μέγιστη ροπή(CEE)
(Nm)127 127 152 152
στροφέςπου
αντιστοιχούν
(στροφές/λεπτό)4500 4500 4500 4500
ΜπουζίNGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK - ZKR7BI – 10 NGK - ZKR7BI-10
ΚαύσιμοΒενζίνηπράσινη χωρίς
μόλυβδο όχι κάτω από
95 R.O.N. (Προδιαγραφές
EN228)Βενζίνηπράσινη χωρίς
μόλυβδο όχι κάτω από
95 R.O.N. (Προδιαγραφές
EN228)Βενζίνηπράσινη χωρίς
μ
όλυβδο όχι κάτω από
95 R.O.N. (Προδιαγραφές
EN228)Βενζίνηπράσινη χωρίς
μόλυβδο όχι κάτω από
95 R.O.N. (Προδιαγραφές
EN228)
231

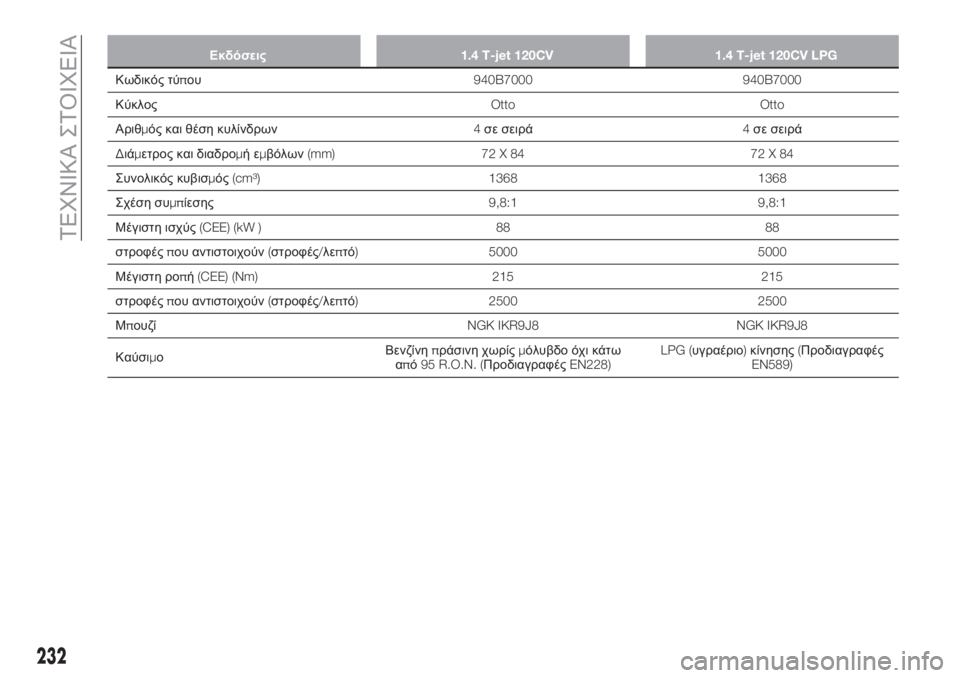

Εκδόσεις1.4 T-jet 120CV 1.4 T-jet 120CV LPG
Κωδικός τύπου940B7000 940B7000
ΚύκλοςOtto Otto
Αριθμός και θέση κυλίνδρων4σε σειρά4σε σειρά
Διάμετρος και διαδρομήεμβόλων(mm) 72 X 84 72 X 84
Συνολικός κυβισμός(cm³) 1368 1368
Σχέση συμπίεσης9,8:1 9,8:1
Μέγιστη ισχύς(CEE) (kW ) 88 88
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 5000 5000
Μέγιστη ροπή(CEE) (Nm) 215 215
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 2500 2500
ΜπουζίNGK IKR9J8 NGK IKR9J8
ΚαύσιμοΒενζίνηπράσινη χωρίςμόλυβδο όχι κάτω
από95 R.O.N. (ΠροδιαγραφέςEN228)LPG (υγραέριο)κίνησης(Προδιαγραφές
EN589)
232
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

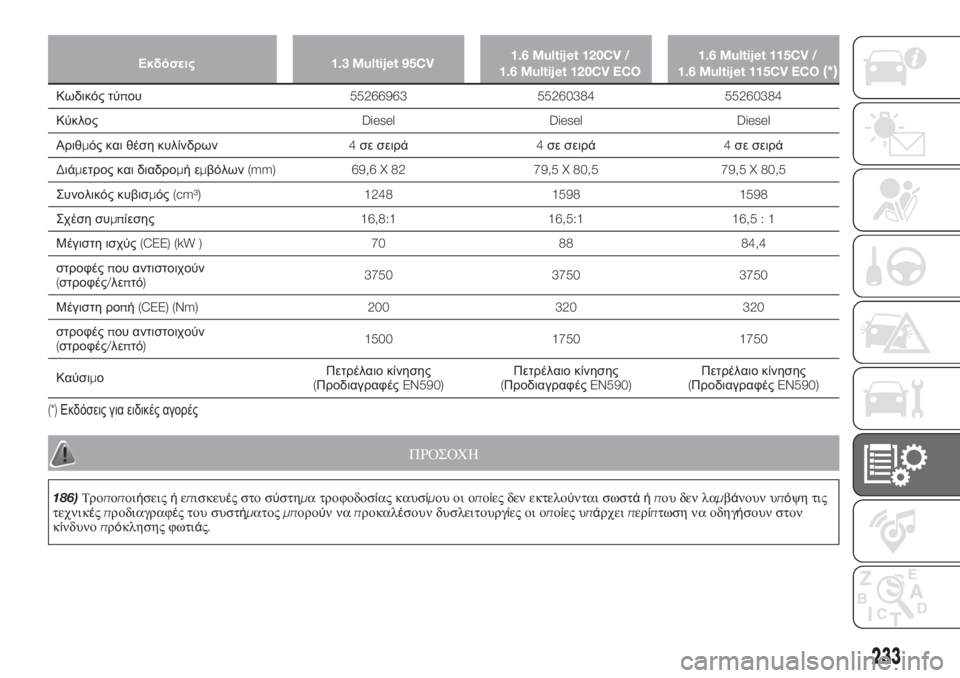

Εκδόσεις1.3 Multijet 95CV1.6 Multijet 120CV /
1.6 Multijet 120CV ECO1.6 Multijet 115CV /
1.6 Multijet 115CV ECO(*)
Κωδικός τύπου55266963 55260384 55260384
ΚύκλοςDiesel Diesel Diesel
Αριθμός και θέση κυλίνδρων4σε σειρά4σε σειρά4σε σειρά
Διάμετρος και διαδρομήεμβόλων(mm) 69,6 X 82 79,5 X 80,5 79,5 X 80,5
Συνολικός κυβισμός(cm³) 1248 1598 1598
Σχέση συμπίεσης16,8:1 16,5:1 16,5 : 1
Μέγιστη ισχύς(CEE) (kW ) 70 88 84,4
στροφέςπου αντιστοιχούν
(στροφές/λεπτό)3750 3750 3750
Μέγιστη ροπή(CEE) (Nm) 200 320 320
στροφέςπου αντιστοιχούν
(στροφές/λεπτό)1500 1750 1750
ΚαύσιμοΠετρέλαιο κίνησης
(ΠροδιαγραφέςEN590)Πετρέλαιο κίνησης
(ΠροδιαγραφέςEN590)Πετρέλαιο κίνησης
(ΠροδιαγραφέςEN590)
(*)Εκδόσεις για ειδικές αγορές
ΠΡΟΣΟΧΗ
186)Τροποποιήσειςήεπισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστάήπου δεν λαμβάνουν υπόψη τις
τεχνικέςπροδιαγραφές του συστήματοςμπορούνναπροκαλέσουν δυσλειτουργίες οι οποίες υπάρχειπερίπτωση να οδηγήσουν στον
κίνδυνοπρόκλησης φωτιάς.
233

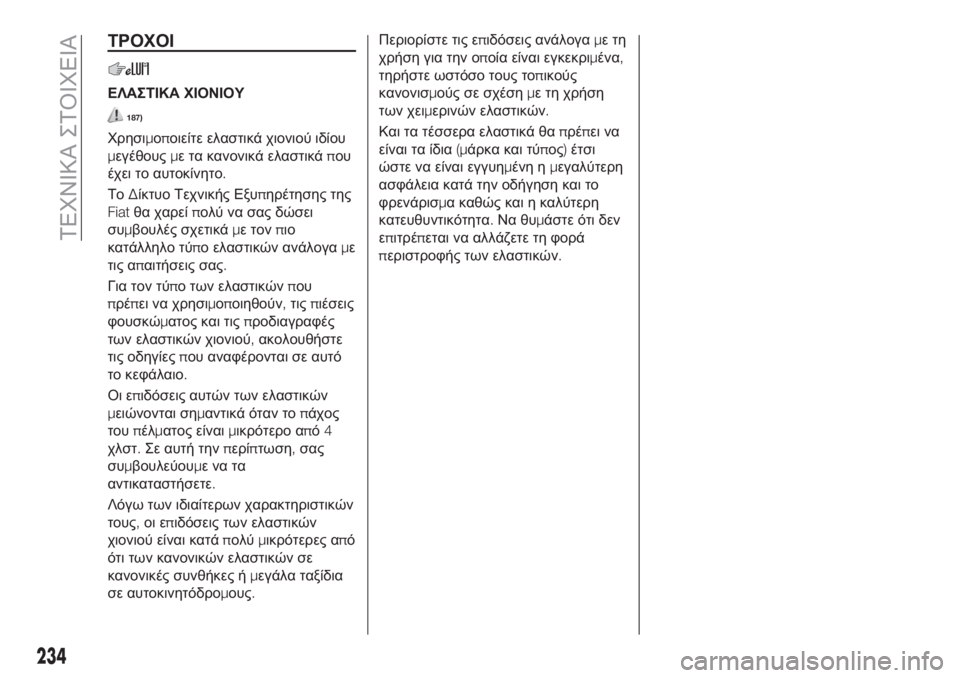

ΤΡΟΧΟΙ
ΕΛΑΣΤΙΚΑ ΧΙΟΝΙΟΥ
187)
Χρησιμοποιείτε ελαστικά χιονιού ιδίου
μεγέθουςμε τα κανονικά ελαστικάπου
έχει το αυτοκίνητο.
ΤοΔίκτυο Τεχνικής Εξυπηρέτησης της
Fiatθα χαρείπολύ να σας δώσει
συμβουλές σχετικάμε τονπιο
κατάλληλο τύπο ελαστικών ανάλογαμε
τις απαιτήσεις σας.
Για τον τύπο των ελαστικώνπου
πρέπει να χρησιμοποιηθούν,τιςπιέσεις
φουσκώματος και τιςπροδιαγραφές
των ελαστικών χιονιού,ακολουθήστε
τις οδηγίεςπου αναφέρονται σε αυτό
το κεφάλαιο.
Οι επιδόσεις αυτών των ελαστικών
μειώνονται σημαντικά όταν τοπάχος
τουπέλματος είναιμικρότερο από4
χλστ.Σε αυτή τηνπερίπτωση,σας
συμβουλεύουμενατα
αντικαταστήσετε.
Λόγω των ιδιαίτερων χαρακτηριστικών
τους,οι επιδόσεις των ελαστικών
χιονιού είναι κατάπολύμικρότερες από
ότι των κανονικών ελαστικών σε
κανονικές συνθήκες ήμεγάλα ταξίδια
σε αυτοκινητόδρομους.Περιορίστε τις επιδόσεις ανάλογαμετη
χρήση για την οποία είναι εγκεκριμένα,
τηρήστε ωστόσο τους τοπικούς
κανονισμούς σε σχέσημε τη χρήση
των χειμερινών ελαστικών.
Και τα τέσσερα ελαστικά θαπρέπει να
είναι τα ίδια(μάρκα και τύπος)έτσι
ώστε να είναι εγγυημένη ημεγαλύτερη
ασφάλεια κατά την οδήγηση και το
φρενάρισμα καθώς και η καλύτερη
κατευθυντικότητα.Να θυμάστε ότι δεν
επιτρέπεται να αλλάζετε τη φορά
περιστροφής των ελαστικών.
234
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ ΣΤΑΝΤΑΡ ΕΞΟΠΛΙΣΜΟΥ
188)
Ζάντες από σφυρηλατημένο ατσάλι ή αλουμίνιο.Ελαστικά χωρίς αεροθάλαμο(Tubeless) μεπλαίσιο τύπουradial.
Επάνω στην άδεια κυκλοφορίας αναφέρονται όλα τα ελαστικάπου έχουν εγκριθεί.
ΣΗΜΕΊΩΣΗ Στηνπερίπτωση ασυμφωνίαςμεταξύ του''Βιβλίου χρήσης και συντήρησης'''και της''Άδειας κυκλοφορίας''
πρέπει να υπολογίσετεμόνο ό,τι αναφέρεται στο τελευταίο.Για την ασφάλεια στην οδήγηση είναι απαραίτητο το αυτοκίνητο
να διαθέτει ελαστικά της ίδιαςμάρκας και του ίδιου τύπου σε όλους τους τροχούς.
ΣΗΜΕΊΩΣΗ Με ελαστικάTubeless μην χρησιμοποιείτε σαμπρέλες.
Εκδόσεις Ζάντες Ελαστικάπουπαρέχονται Ρεζέρβα τροχού(*)
1.4 16V 95CV /
1.3 Multijet 95CV6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
1.4 T-jet 120CV /
1.6 E.TorQ6J X 15 H2 ET38
(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
(*)Για εκδόσειςTIPO 5DOOR,εναλλακτικά αντί για εφεδρικό τροχό,μπορείτε να ζητήσετε ρεζέρβα τροχούμικρότερων διαστάσεων135/70 R16.
(**)Για εκδόσεις/αγορές στις οποίεςπροβλέπεται,είναι διαθέσιμαωςoptionalελαστικά ίδιομεγέθουςM+S Goodyear Vector 4Seasons Gen-2ή εφάμιλλα
(***)Για τις εκδόσειςTIPO 5DOOR
(****)Για εκδόσεις/αγορές στις οποίεςπροβλέπεται.Εναλλακτικάμπορούν να χρησιμοποιηθούν ελαστικάπου είναι σε θέση να εξασφαλίσουν εφάμιλλες
επιδόσεις.
235

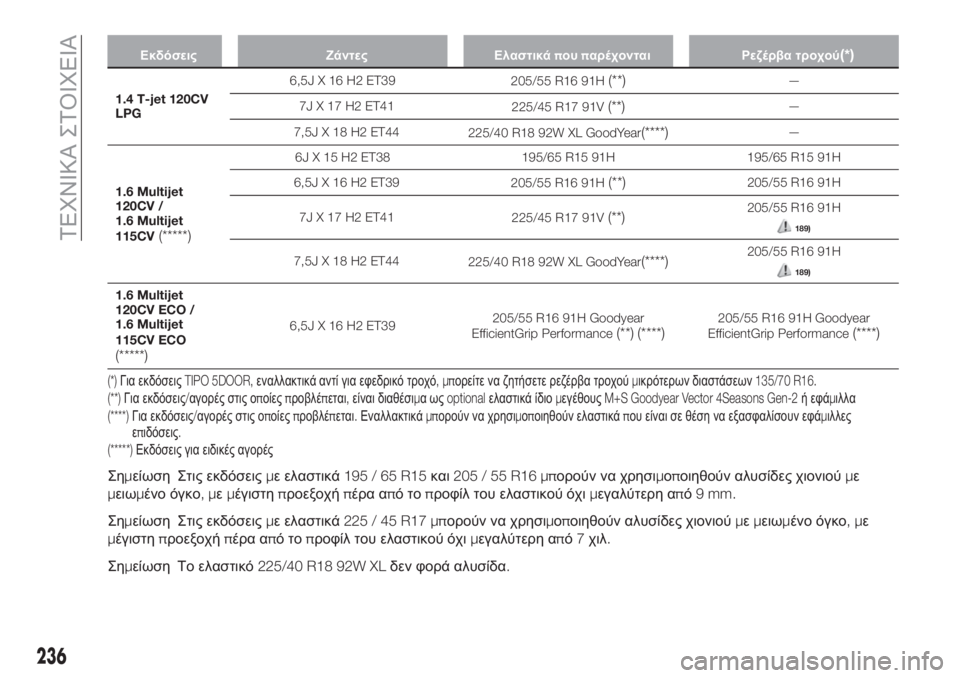

Εκδόσεις Ζάντες Ελαστικάπουπαρέχονται Ρεζέρβα τροχού(*)
1.4 T-jet 120CV
LPG6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120CV /
1.6 Multijet
115CV
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*)Για εκδόσειςTIPO 5DOOR,εναλλακτικά αντί για εφεδρικό τροχό,μπορείτε να ζητήσετε ρεζέρβα τροχούμικρότερων διαστάσεων135/70 R16.
(**)Για εκδόσεις/αγορές στις οποίεςπροβλέπεται,είναι διαθέσιμαωςoptionalελαστικά ίδιομεγέθουςM+S Goodyear Vector 4Seasons Gen-2ή εφάμιλλα
(****)Για εκδόσεις/αγορές στις οποίεςπροβλέπεται.Εναλλακτικάμπορούν να χρησιμοποιηθούν ελαστικάπου είναι σε θέση να εξασφαλίσουν εφάμιλλες
επιδόσεις.
(*****)Εκδόσεις για ειδικές αγορές
Σημείωση Στις εκδόσειςμε ελαστικά195 / 65 R15και205 / 55 R16 μπορούν να χρησιμοποιηθούν αλυσίδες χιονιούμε
μειωμένο όγκο,μεμέγιστηπροεξοχήπέρα απότοπροφίλ του ελαστικού όχιμεγαλύτερη από9 mm.
Σημείωση Στις εκδόσειςμε ελαστικά225 / 45 R17 μπορούν να χρησιμοποιηθούν αλυσίδες χιονιούμεμειωμένο όγκο,με
μέγιστηπροεξοχήπέρα απότοπροφίλ του ελαστικού όχιμεγαλύτερη από7χιλ.
Σημείωση Το ελαστικό225/40 R18 92W XLδεν φορά αλυσίδα.
236
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ(bar)
Με ζεστό ελαστικό η τιμή τηςπίεσηςπρέπει να είναι+0.3 barσε σχέσημε τηνπροκαθορισμένη τιμή.Ελέγξτε ξανά τη σωστή
τιμήμε το ελαστικό κρύο.
Εάνπρέπει να ανυψώσετε το αυτοκίνητο ανατρέξτε στηνπαράγραφο''Ανύψωση του αυτοκινήτου''στο κεφάλαιο''Σε
κατάσταση ανάγκης''.
ΈκδοσηTIPO 5DOOR
Εκδόσεις ΕλαστικάΆδειο καιμεσαίο φορτίο Μεπλήρες φορτίο
Ρεζέρβα
τροχούΡεζέρβα
τροχού(**)Εμπρός ΠίσωΕμπρός Πίσω
1.4 16V
95CV195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120CV /
1.6 E.TorQ /
1.3 Multijet
95CV195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**)Όπου υπάρχει
(*)Στηνπερίπτωση χρήσης της ρεζέρβας του τροχού σε έκτακτη ανάγκη,ελέγξτε τηνπίεση και,αν χρειάζεται,ευθυγραμμίστε τηνμε τιςπροτεινόμενες τιμές για
το ελαστικό του άξονα στον οποίο χρησιμοποιείται.
(***)Για εκδόσεις/αγορές στις οποίεςπροβλέπεται.Εναλλακτικάμπορούν να χρησιμοποιηθούν ελαστικάπου είναι σε θέση να εξασφαλίσουν εφάμιλλες
επιδόσεις.
(****)Εκδόσεις1.4 T-jet 120CV /Εκδόσεις1.6 E.TorQ
237

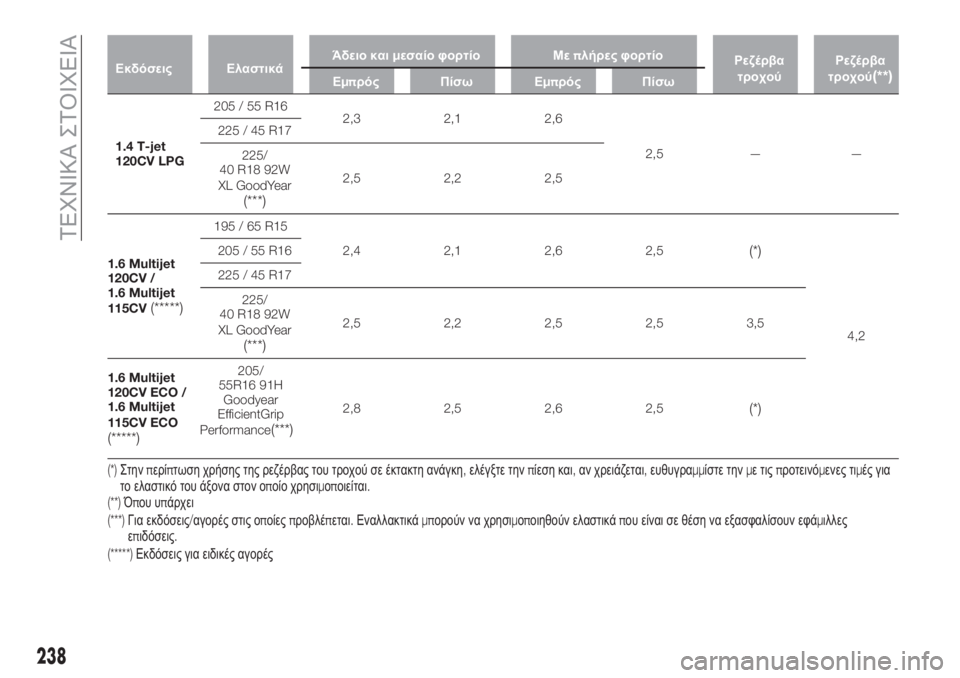

Εκδόσεις ΕλαστικάΆδειο καιμεσαίο φορτίο Μεπλήρες φορτίο
Ρεζέρβα
τροχούΡεζέρβα
τροχού(**)Εμπρός ΠίσωΕμπρός Πίσω
1.4 T-jet
120CV LPG205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120CV /
1.6 Multijet
115CV
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
(**)Όπου υπάρχει
(***)Για εκδόσεις/αγορές στις οποίεςπροβλέπεται.Εναλλακτικάμπορούν να χρησιμοποιηθούν ελαστικάπου είναι σε θέση να εξασφαλίσουν εφάμιλλες
επιδόσεις.
(*****)Εκδόσεις για ειδικές αγορές (*)Στηνπερίπτωση χρήσης της ρεζέρβας του τροχού σε έκτακτη ανάγκη,ελέγξτε τηνπίεση και,αν χρειάζεται,ευθυγραμμίστε τηνμε τιςπροτεινόμενες τιμές για
το ελαστικό του άξονα στον οποίο χρησιμοποιείται.
238
