FIAT TIPO 5DOORS STATION WAGON 2018 Drift- och underhållshandbok (in Swedish)

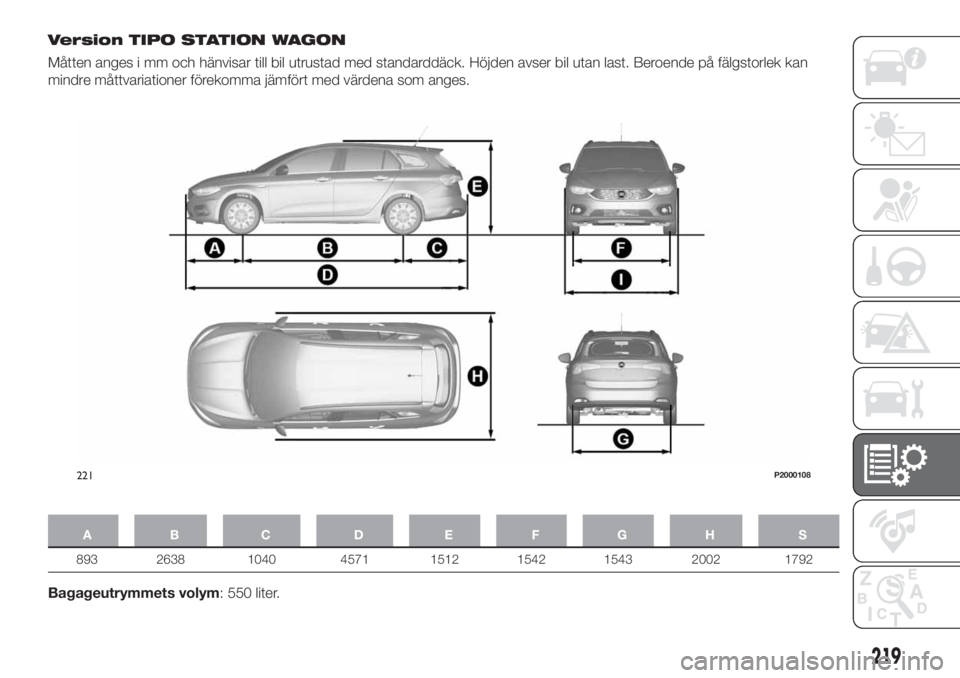

Version TIPO STATION WAGON
Måtten anges i mm och hänvisar till bil utrustad med standarddäck. Höjden avser bil utan last. Beroende på fälgstorlek kan
mindre måttvariationer förekomma jämfört med värdena som anges.
AB C D EFGH S
893 2638 1040 4571 1512 1542 1543 2002 1792
Bagageutrymmets volym: 550 liter.
221P2000108
219

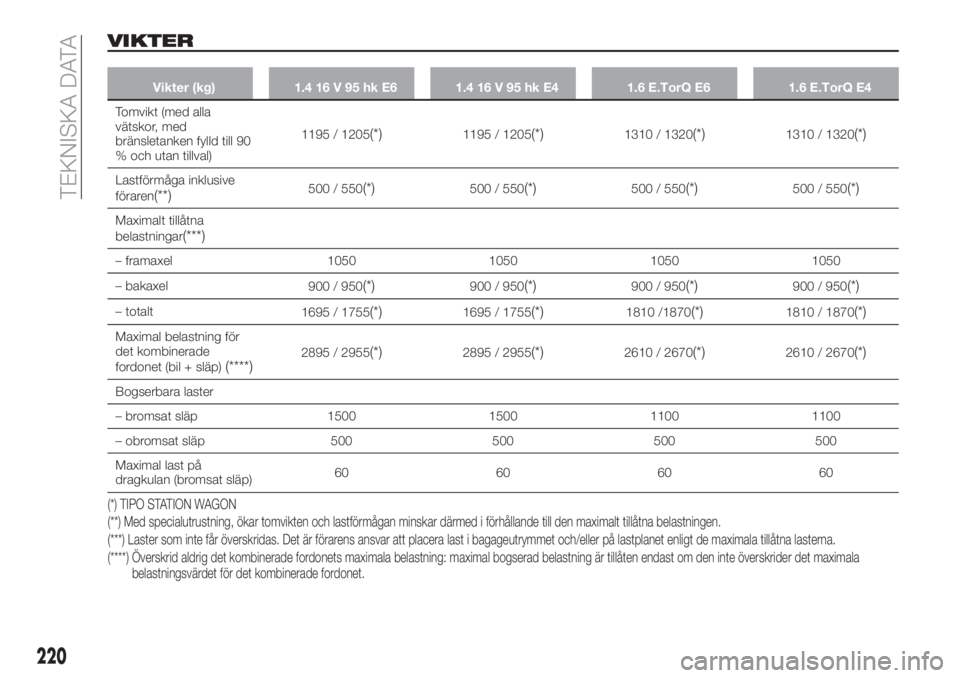

VIKTER
Vikter (kg) 1.4 16 V 95 hk E6 1.4 16 V 95 hk E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Tomvikt (med alla
vätskor, med
bränsletanken fylld till 90
% och utan tillval)1195 / 1205
(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Lastförmåga inklusive
föraren(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Maximalt tillåtna
belastningar(***)
– framaxel 1050 1050 1050 1050
– bakaxel
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– totalt
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Maximal belastning för
det kombinerade
fordonet (bil + släp)
(****)2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Bogserbara laster
– bromsat släp 1500 1500 1100 1100
– obromsat släp 500 500 500 500
Maximal last på
dragkulan (bromsat släp)60 60 60 60
(*) TIPO STATION WAGON
(**) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtna lasterna.
(****) Överskrid aldrig det kombinerade fordonets maximala belastning: maximal bogserad belastning är tillåten endast om den inte överskrider detmaximala
belastningsvärdet för det kombinerade fordonet.
220
TEKNISKA DATA

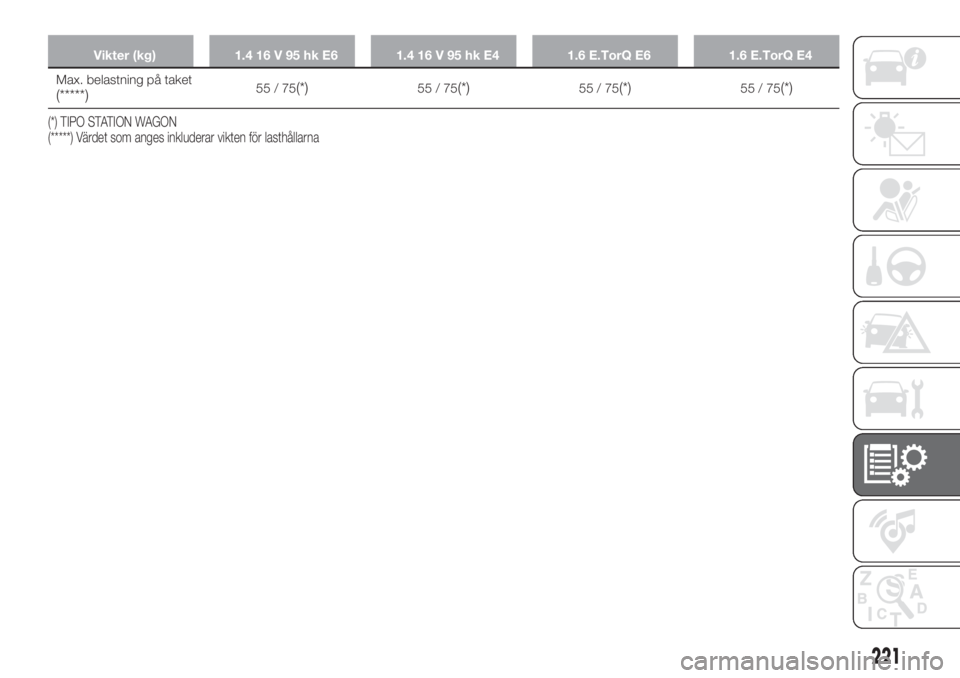

Vikter (kg) 1.4 16 V 95 hk E6 1.4 16 V 95 hk E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Max. belastning på taket(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*****) Värdet som anges inkluderar vikten för lasthållarna (*) TIPO STATION WAGON
221

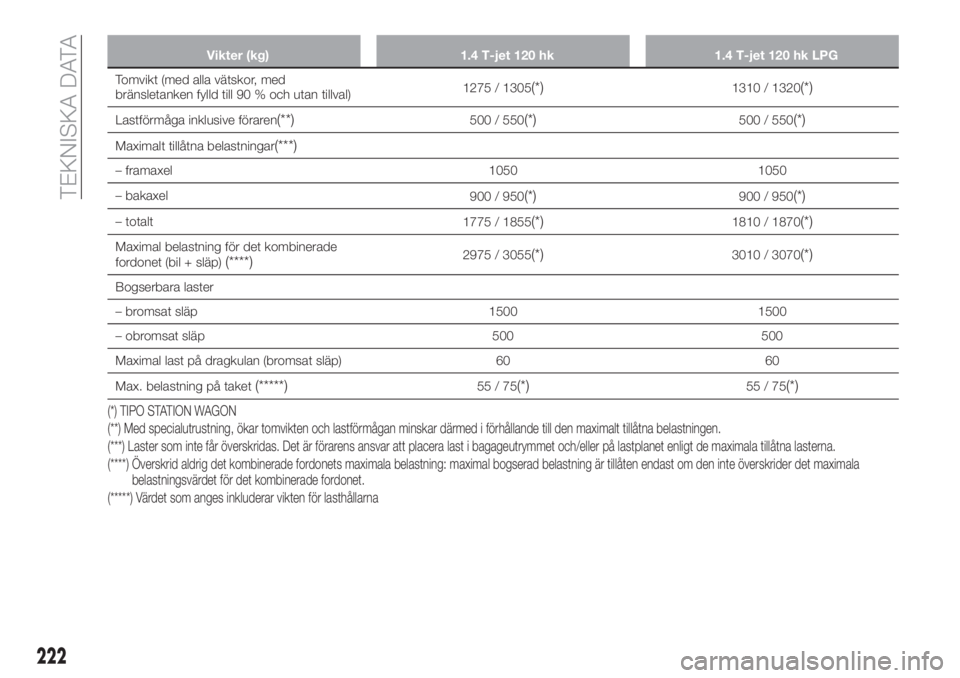

Vikter (kg) 1.4 T-jet 120 hk 1.4 T-jet 120 hk LPG
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)1275 / 1305(*)1310 / 1320(*)
Lastförmåga inklusive föraren(**)500 / 550(*)500 / 550(*)
Maximalt tillåtna belastningar(***)
– framaxel 1050 1050
– bakaxel
900 / 950
(*)900 / 950(*)
– totalt
1775 / 1855(*)1810 / 1870(*)
Maximal belastning för det kombinerade
fordonet (bil + släp)(****)2975 / 3055(*)3010 / 3070(*)
Bogserbara laster
– bromsat släp 1500 1500
– obromsat släp 500 500
Maximal last på dragkulan (bromsat släp) 60 60
Max. belastning på taket
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtna lasterna.
(****) Överskrid aldrig det kombinerade fordonets maximala belastning: maximal bogserad belastning är tillåten endast om den inte överskrider detmaximala
belastningsvärdet för det kombinerade fordonet.
(*****) Värdet som anges inkluderar vikten för lasthållarna
222
TEKNISKA DATA

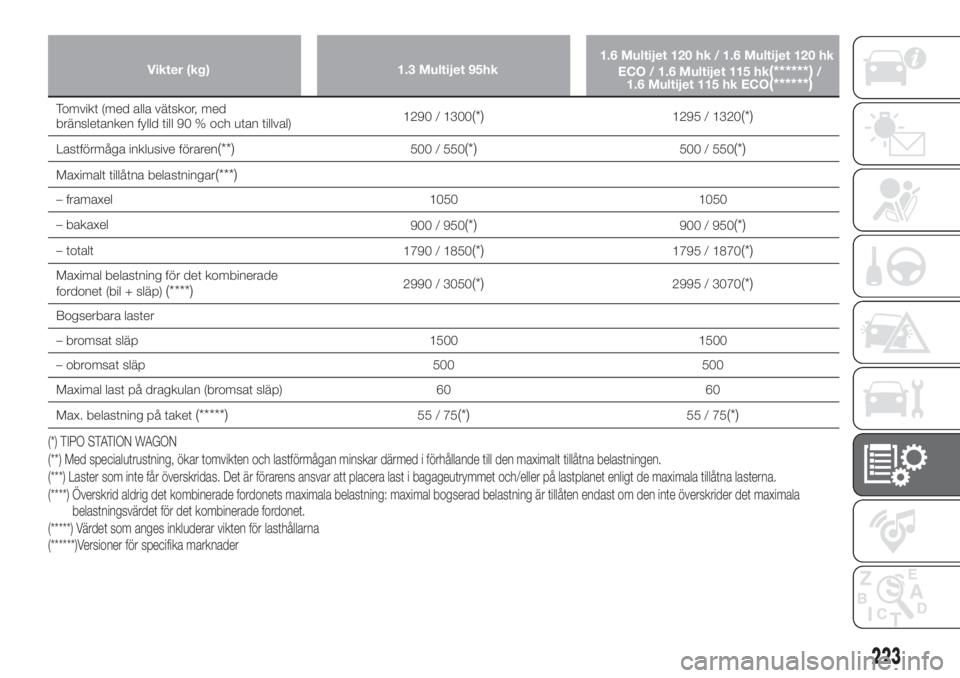

Vikter (kg) 1.3 Multijet 95hk1.6 Multijet 120 hk / 1.6 Multijet 120 hk
ECO / 1.6 Multijet 115 hk(******)/
1.6 Multijet 115 hk ECO(******)
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)1290 / 1300(*)1295 / 1320(*)
Lastförmåga inklusive föraren(**)500 / 550(*)500 / 550(*)
Maximalt tillåtna belastningar(***)
– framaxel 1050 1050
– bakaxel
900 / 950
(*)900 / 950(*)
– totalt
1790 / 1850(*)1795 / 1870(*)
Maximal belastning för det kombinerade
fordonet (bil + släp)(****)2990 / 3050(*)2995 / 3070(*)
Bogserbara laster
– bromsat släp 1500 1500
– obromsat släp 500 500
Maximal last på dragkulan (bromsat släp) 60 60
Max. belastning på taket
(*****)55/75(*)55/75(*)
(******)Versioner för specifika marknader (*) TIPO STATION WAGON
(**) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtna lasterna.
(****) Överskrid aldrig det kombinerade fordonets maximala belastning: maximal bogserad belastning är tillåten endast om den inte överskrider detmaximala
belastningsvärdet för det kombinerade fordonet.
(*****) Värdet som anges inkluderar vikten för lasthållarna
223

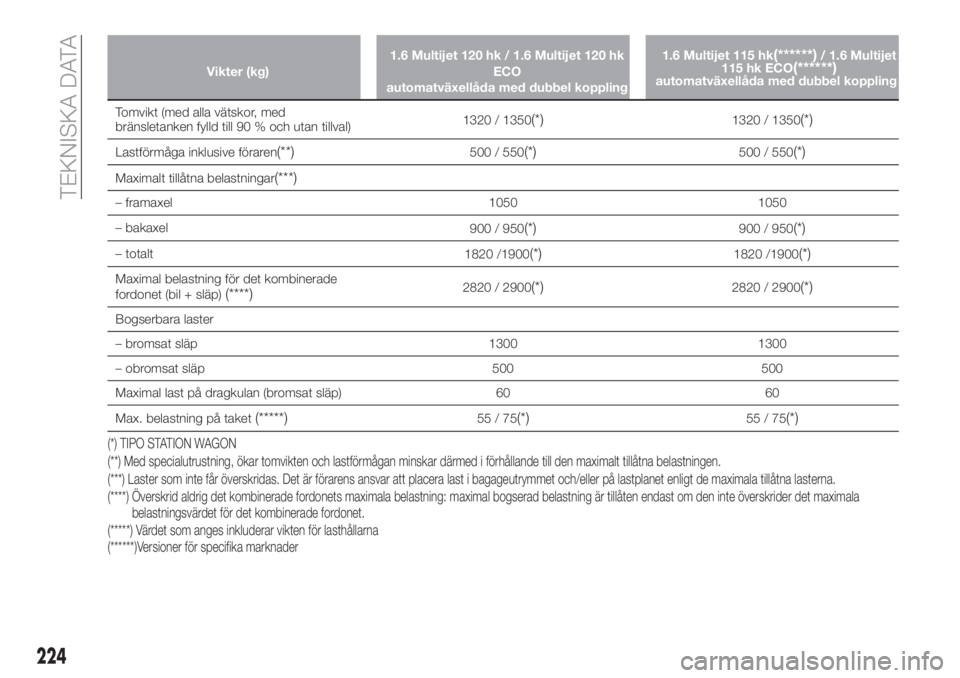

Vikter (kg)1.6 Multijet 120 hk / 1.6 Multijet 120 hk
ECO
automatväxellåda med dubbel koppling1.6 Multijet 115 hk(******)/ 1.6 Multijet
115 hk ECO(******)automatväxellåda med dubbel koppling
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)1320 / 1350(*)1320 / 1350(*)
Lastförmåga inklusive föraren(**)500 / 550(*)500 / 550(*)
Maximalt tillåtna belastningar(***)
– framaxel 1050 1050
– bakaxel
900 / 950
(*)900 / 950(*)
– totalt
1820 /1900(*)1820 /1900(*)
Maximal belastning för det kombinerade
fordonet (bil + släp)(****)2820 / 2900(*)2820 / 2900(*)
Bogserbara laster
– bromsat släp 1300 1300
– obromsat släp 500 500
Maximal last på dragkulan (bromsat släp) 60 60
Max. belastning på taket
(*****)55/75(*)55/75(*)
(******)Versioner för specifika marknader (*) TIPO STATION WAGON
(**) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtna lasterna.
(****) Överskrid aldrig det kombinerade fordonets maximala belastning: maximal bogserad belastning är tillåten endast om den inte överskrider detmaximala
belastningsvärdet för det kombinerade fordonet.
(*****) Värdet som anges inkluderar vikten för lasthållarna
224
TEKNISKA DATA

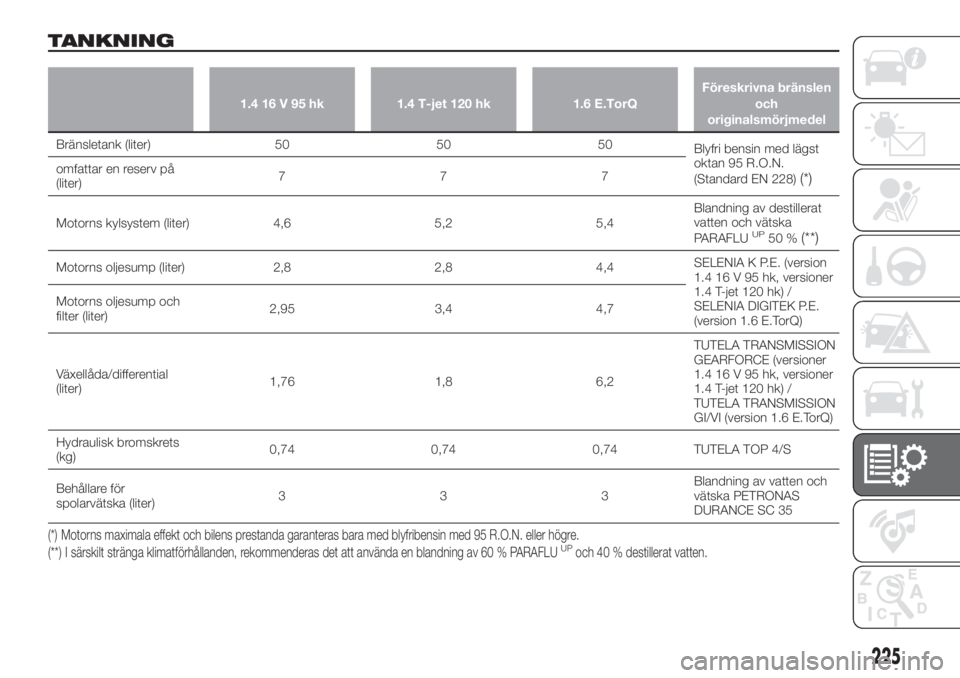

TANKNING
1.4 16 V 95 hk 1.4 T-jet 120 hk 1.6 E.TorQFöreskrivna bränslen
och
originalsmörjmedel
Bränsletank (liter) 50 50 50
Blyfri bensin med lägst
oktan 95 R.O.N.
(Standard EN 228)
(*)omfattar en reserv på
(liter)777
Motorns kylsystem (liter) 4,6 5,2 5,4Blandning av destillerat
vatten och vätska
PARAFLU
UP50 %(**)
Motorns oljesump (liter) 2,8 2,8 4,4SELENIA K P.E. (version
1.4 16 V 95 hk, versioner
1.4 T-jet 120 hk) /
SELENIA DIGITEK P.E.
(version 1.6 E.TorQ) Motorns oljesump och
filter (liter)2,95 3,4 4,7
Växellåda/differential
(liter)1,76 1,8 6,2TUTELA TRANSMISSION
GEARFORCE (versioner
1.4 16 V 95 hk, versioner
1.4 T-jet 120 hk) /
TUTELA TRANSMISSION
GI/VI (version 1.6 E.TorQ)
Hydraulisk bromskrets
(kg)0,74 0,74 0,74 TUTELA TOP 4/S
Behållare för
spolarvätska (liter)333Blandning av vatten och
vätska PETRONAS
DURANCE SC 35
(*) Motorns maximala effekt och bilens prestanda garanteras bara med blyfribensin med 95 R.O.N. eller högre.
(**) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
225

1.4 T-jet 120 hk LPGFöreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter)
50/42(*)Blyfri bensin med lägst oktan 95 RON
(Standard EN228) / LPG (Standard
EN589)
(**)omfattar en reserv på (liter)
7/8(*)
Motorns kylsystem (liter) 5,2Blandning av destillerat vatten och vätska
PARAFLUUP50 %(***)
Motorns oljesump (liter) 2,8
SELENIA MULTIPOWER GAS 5W-40
Motorns oljesump och filter (liter) 3,4
Växellåda/differential (liter) 1,8 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,74 TUTELA TOP 4/S
Behållare för spolarvätska (liter) 3Blandning av vatten och vätska PETRONAS
DURANCE SC 35
(*) LPG-tank
(**) Motorns maximala effekt och bilens prestanda garanteras bara med blyfribensin med 95 R.O.N. eller högre.
(***) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
226
TEKNISKA DATA

1.3 Multijet 95hk1.6 Multijet 120 hk /
1.6 Multijet
115 hk(***)Föreskrivna bränslen och originalsmörjmedel
Bränsletank (liter) 50 50
Fordonsdiesel (standard EN590)
omfattar en reserv på (liter) 7 7
Motorns kylsystem (liter) 6,1 6,1Blandning av destillerat vatten och vätska
PARAFLU
UPtill 50 %(**)
Motorns oljesump (liter) 3,7 4,4
SELENIA WR FORWARD
Motorns oljesump och filter (liter) 3,9 4,8
Växellåda/differential (liter) 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,74 0,74 TUTELA TOP 4/S
Behållare för spolarvätska (liter) 3 3Blandning av vatten och vätska PETRONAS
DURANCE SC 35
(***) Versioner för specifika marknader (**) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
227

VÄTSKOR OCH SMÖRJMEDEL
Motoroljan som finns i din bil har noga utvecklats och testats för att uppfylla kraven som anges i underhållsschemat. En
konstant användning av de indikerade smörjmedlen garanterar egenskaperna för bränsleförbrukning och utsläpp. Smörjmedlets
egenskaper är avgörande för motorns funktion och livslängd.
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter som
har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
90)
PRODUKTEGENSKAPER
Användning Egenskaper SpecifikationOriginalvätskor och
-
smörjmedelBytesintervall
Smörjmedel för
bensinmotorer (versioner
1.4 16 V 95 hk,
1.4 Turbojet 120 hk)SAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference nr. F603.C07Enligt underhållsschemat
Smörjmedel till
bensinmotorer (versioner
1.6 E.TorQ)SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference nr. F020.B12Enligt underhållsschemat
Smörjmedel till
dieselmotorerSAE 0W-30
ACEA C29.55535-DS1 eller
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Enligt underhållsschemat
Smörjmedel till
bensin-/LPG-motorerSAE 5W-40
ACEA C3 / API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
Contractual Technical
Reference nr. F922.E09Enligt underhållsschemat
228
