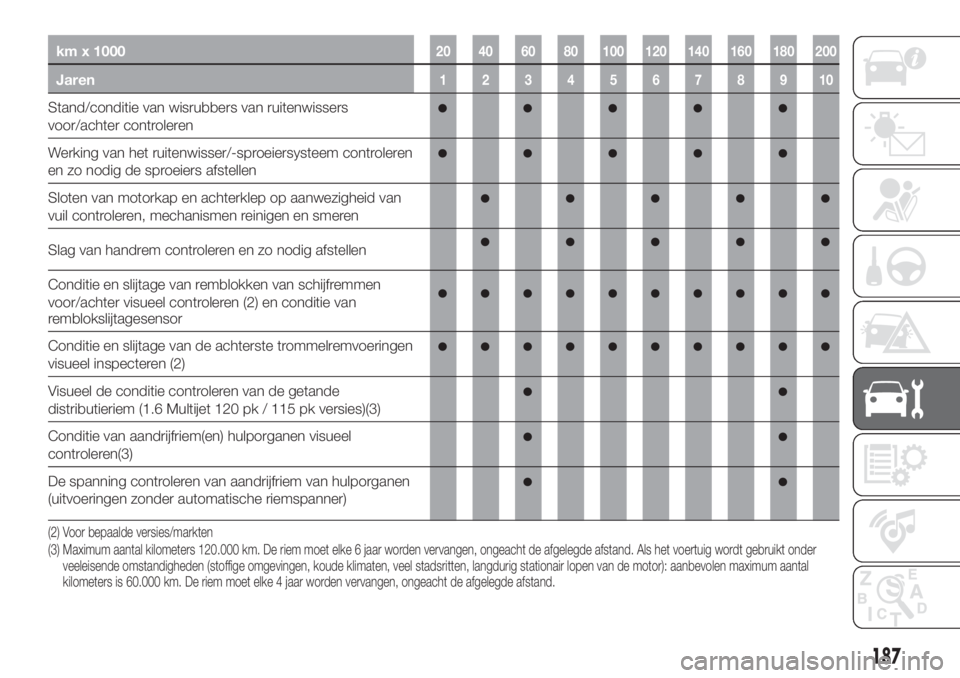

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Stand/conditie van wisrubbers van ruitenwissers
voor/achter controleren
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen
Sloten van motorkap en achterklep op aanwezigheid van
vuil controleren, mechanismen reinigen en smeren
Slag van handrem controleren en zo nodig afstellen
Conditie en slijtage van remblokken van schijfremmen
voor/achter visueel controleren (2)
en conditie van
remblokslijtagesensor
Conditie en slijtage van de achterste trommelremvoeringen
visueel inspecteren (2)
Visueel de conditie controleren van de getande
distributieriem (1.6 Multijet 120 pk / 115 pk versies)(3)
Conditie van aandrijfriem(en) hulporganen visueel
controleren(3)
De spanning controleren van aandrijfriem van hulporganen
(uitvoeringen zonder automatische riemspanner)
(2) Voor bepaalde versies/markten
(3) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de motor): aanbevolen maximum aantal
kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde afstand.
187

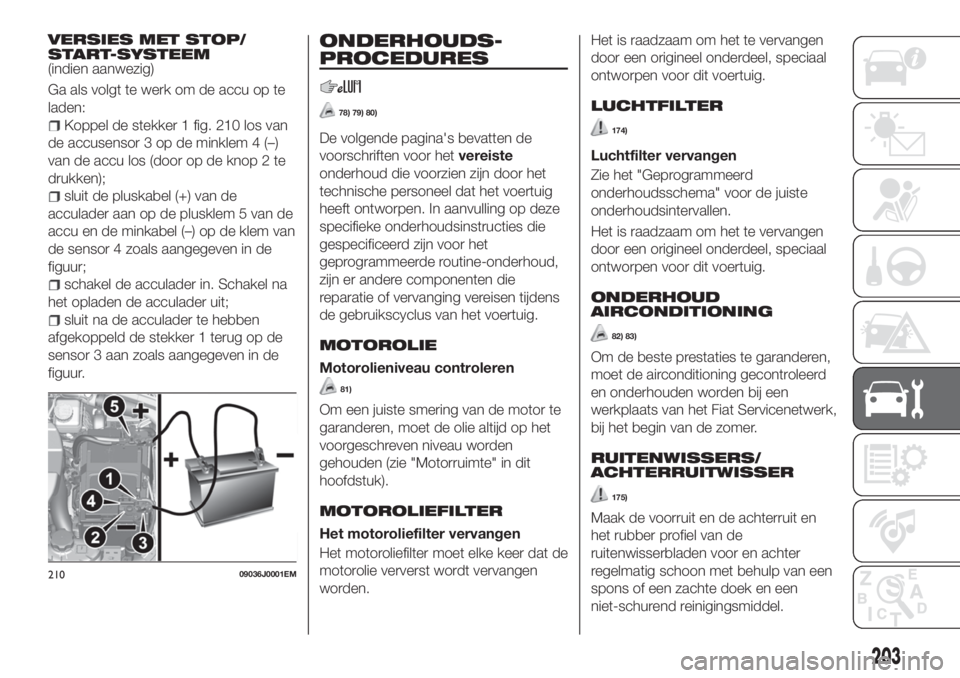

VERSIES MET STOP/
START-SYSTEEM
(indien aanwezig)
Ga als volgt te werk om de accu op te
laden:
Koppel de stekker 1 fig. 210 los van
de accusensor 3 op de minklem 4 (–)
van de accu los (door op de knop 2 te
drukken);
sluit de pluskabel (+) van de
acculader aan op de plusklem 5 van de
accu en de minkabel (–) op de klem van
de sensor 4 zoals aangegeven in de
figuur;
schakel de acculader in. Schakel na
het opladen de acculader uit;
sluit na de acculader te hebben
afgekoppeld de stekker 1 terug op de
sensor 3 aan zoals aangegeven in de
figuur.
ONDERHOUDS-
PROCEDURES
78) 79) 80)
De volgende pagina's bevatten de
voorschriften voor hetvereiste
onderhoud die voorzien zijn door het
technische personeel dat het voertuig
heeft ontworpen. In aanvulling op deze
specifieke onderhoudsinstructies die
gespecificeerd zijn voor het
geprogrammeerde routine-onderhoud,
zijn er andere componenten die
reparatie of vervanging vereisen tijdens
de gebruikscyclus van het voertuig.
MOTOROLIE
Motorolieniveau controleren
81)
Om een juiste smering van de motor te
garanderen, moet de olie altijd op het
voorgeschreven niveau worden
gehouden (zie "Motorruimte" in dit
hoofdstuk).
MOTOROLIEFILTER
Het motoroliefilter vervangen
Het motoroliefilter moet elke keer dat de
motorolie ververst wordt vervangen
worden.Het is raadzaam om het te vervangen
door een origineel onderdeel, speciaal
ontworpen voor dit voertuig.
LUCHTFILTER
174)
Luchtfilter vervangen
Zie het "Geprogrammeerd
onderhoudsschema" voor de juiste
onderhoudsintervallen.
Het is raadzaam om het te vervangen
door een origineel onderdeel, speciaal
ontworpen voor dit voertuig.
ONDERHOUD
AIRCONDITIONING
82) 83)
Om de beste prestaties te garanderen,
moet de airconditioning gecontroleerd
en onderhouden worden bij een
werkplaats van het Fiat Servicenetwerk,
bij het begin van de zomer.
RUITENWISSERS/
ACHTERRUITWISSER
175)
Maak de voorruit en de achterruit en
het rubber profiel van de
ruitenwisserbladen voor en achter
regelmatig schoon met behulp van een
spons of een zachte doek en een
niet-schurend reinigingsmiddel.
21009036J0001EM
203

"Front Park Assist vol."(waar
aanwezig): deze functie kan gebruikt
worden om het volume van de
geluidssignaal dat door het voorste
Parkassist-systeem wordt afgegeven te
selecteren.
"Rear Park Assist vol."(waar
aanwezig): deze functie kan gebruikt
worden om het volume van de
geluidssignaal dat door het achterste
Parkassist-systeem wordt afgegeven te
selecteren.
"Park Assist vol."(waar aanwezig):
deze functie kan gebruikt worden om
het volume van de geluidssignaal dat
door het Parkassist-systeem wordt
afgegeven te selecteren.
"Lane Assist Waarschuwing"(waar
aanwezig): hiermee kunt u de
"reactiegevoeligheid" van de
interventiewijze van het LaneAssist-
systeem kiezen.
"Lane Assist Strength"(waar
aanwezig): deze functie kan gebruikt
worden om de kracht te selecteren die
uitgeoefend moet worden op het
stuurwiel om het voertuig terug te laten
keren in de rijbaan via de elektrische
stuurinrichting, in geval van een ingreep
van het Lane Assist-systeem.
"Blind Spot Alert"(waar aanwezig):
deze functie kan gebruikt worden om
het type waarschuwing te selecteren
("Alleen geluid" of "Geluid enweergave") om de aanwezigheid van
voorwerpen in de blinde hoek van de
buitenspiegel aan te geven.
"Regensensor"(waar aanwezig):
deze functie kan gebruikt worden om
de automatische werking van de
ruitenwissers in geval van regen in/uit te
schakelen.
"Brakes"(waar aanwezig): met deze
functie kunnen de volgende submenu's
geselecteerd worden:
- "Remservice" (waar aanwezig):
hiermee kunt u de procedure activeren
om het onderhoud van het remsysteem
uit te voeren;
- "Autom. Parkeerrem" (waar
aanwezig): hiermee kunt u de
inschakeling van de automatische
parkeerrem in- of uitschakelen.
NAVIGATIE(Alleen UConnect™ 5" Nav LIVE)
Een route plannen
BELANGRIJK In het belang van de
veiligheid en om afleiding tijdens het
rijden te beperken, kunt u het beste
altijd uw route plannen voordat u op
weg gaat.
Met de functie bestemming zoeken
kunt u uw bestemmingen vinden en
bereiken op verschillende manieren:
door te zoeken op specifiek adres,
gedeeltelijk adres, specifiek type locatie(bijv. een tankstation of een restaurant),
een postcode of een POI (Point of
Interest) nabij uw huidige positie (bijv.
een restaurant met het zoektype
ingesteld op "dichtbij"), een paar lengte-
en breedtegraadcoördinaten, of door
het selecteren van een punt op de
kaart.
Selecteer "Zoeken" in het hoofdmenu
en stel de zoektocht in naar een
bestemming.
Terwijl u de informatie ingeeft, toont de
lijst de overeenkomende adressen en
POI's in twee verschillende lijsten. Het
overeenkomende adres en plaats
worden weergegeven in de
Adressenlijst en de POI, het type van
POI's en de locaties worden
weergegeven in de Point of Interest-lijst.
Om een route te plannen naar de
bestemming, de "Gids" knop
selecteren.
Er wordt een route gepland en u wordt
dan naar uw bestemming geleid aan de
hand van gesproken instructies en
aanwijzingen op het scherm.
Kaart update
Voor optimale prestaties moet het
navigatiesysteem regelmatig worden
geüpdatet. Daarom biedt de dienst
Mopar Map Care eens per drie
maanden een nieuwe kaartupdate.
267

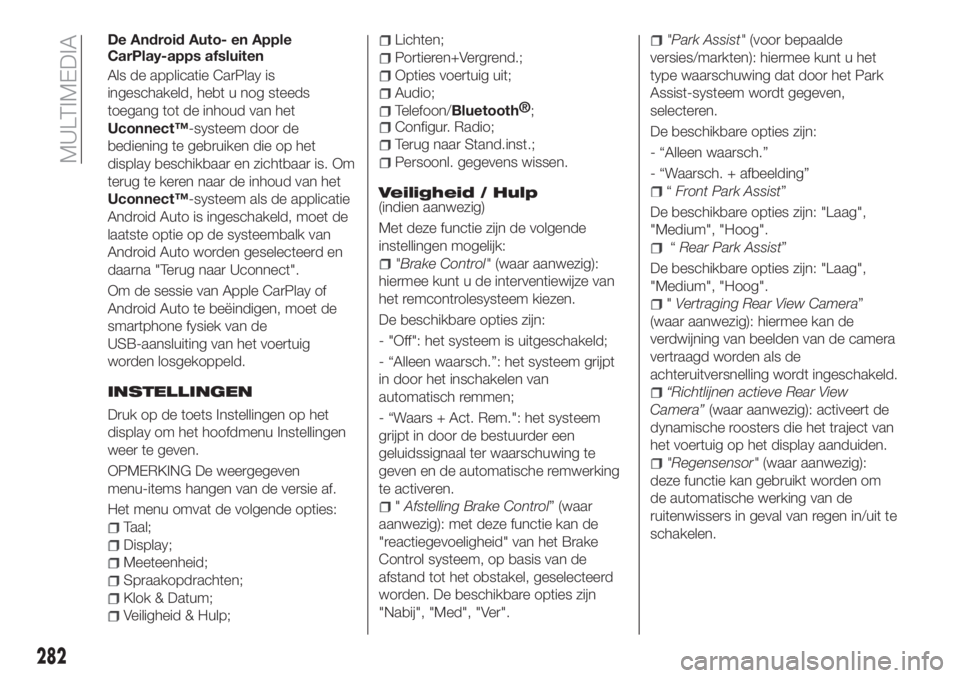

De Android Auto- en Apple
CarPlay-apps afsluiten
Als de applicatie CarPlay is
ingeschakeld, hebt u nog steeds
toegang tot de inhoud van het
Uconnect™-systeem door de
bediening te gebruiken die op het
display beschikbaar en zichtbaar is. Om
terug te keren naar de inhoud van het
Uconnect™-systeem als de applicatie
Android Auto is ingeschakeld, moet de
laatste optie op de systeembalk van
Android Auto worden geselecteerd en
daarna "Terug naar Uconnect".
Om de sessie van Apple CarPlay of
Android Auto te beëindigen, moet de
smartphone fysiek van de
USB-aansluiting van het voertuig
worden losgekoppeld.
INSTELLINGEN
Druk op de toets Instellingen op het
display om het hoofdmenu Instellingen
weer te geven.
OPMERKING De weergegeven
menu-items hangen van de versie af.
Het menu omvat de volgende opties:
Taal;
Display;
Meeteenheid;
Spraakopdrachten;
Klok & Datum;
Veiligheid & Hulp;
Lichten;
Portieren+Vergrend.;
Opties voertuig uit;
Audio;
Telefoon/Bluetooth®
;
Configur. Radio;
Terug naar Stand.inst.;
Persoonl. gegevens wissen.
Veiligheid / Hulp(indien aanwezig)
Met deze functie zijn de volgende
instellingen mogelijk:
"Brake Control"(waar aanwezig):
hiermee kunt u de interventiewijze van
het remcontrolesysteem kiezen.
De beschikbare opties zijn:
- "Off": het systeem is uitgeschakeld;
- “Alleen waarsch.”: het systeem grijpt
in door het inschakelen van
automatisch remmen;
- “Waars + Act. Rem.": het systeem
grijpt in door de bestuurder een
geluidssignaal ter waarschuwing te
geven en de automatische remwerking
te activeren.
"Afstelling Brake Control” (waar
aanwezig): met deze functie kan de
"reactiegevoeligheid" van het Brake
Control systeem, op basis van de
afstand tot het obstakel, geselecteerd
worden. De beschikbare opties zijn
"Nabij", "Med", "Ver".
"Park Assist"(voor bepaalde
versies/markten): hiermee kunt u het
type waarschuwing dat door het Park
Assist-systeem wordt gegeven,
selecteren.
De beschikbare opties zijn:
- “Alleen waarsch.”
- “Waarsch. + afbeelding”
“Front Park Assist”
De beschikbare opties zijn: "Laag",
"Medium", "Hoog".
“Rear Park Assist”
De beschikbare opties zijn: "Laag",
"Medium", "Hoog".
"Vertraging Rear View Camera”
(waar aanwezig): hiermee kan de
verdwijning van beelden van de camera
vertraagd worden als de
achteruitversnelling wordt ingeschakeld.
“Richtlijnen actieve Rear View
Camera”(waar aanwezig): activeert de
dynamische roosters die het traject van
het voertuig op het display aanduiden.
"Regensensor"(waar aanwezig):
deze functie kan gebruikt worden om
de automatische werking van de
ruitenwissers in geval van regen in/uit te
schakelen.
282
MULTIMEDIA

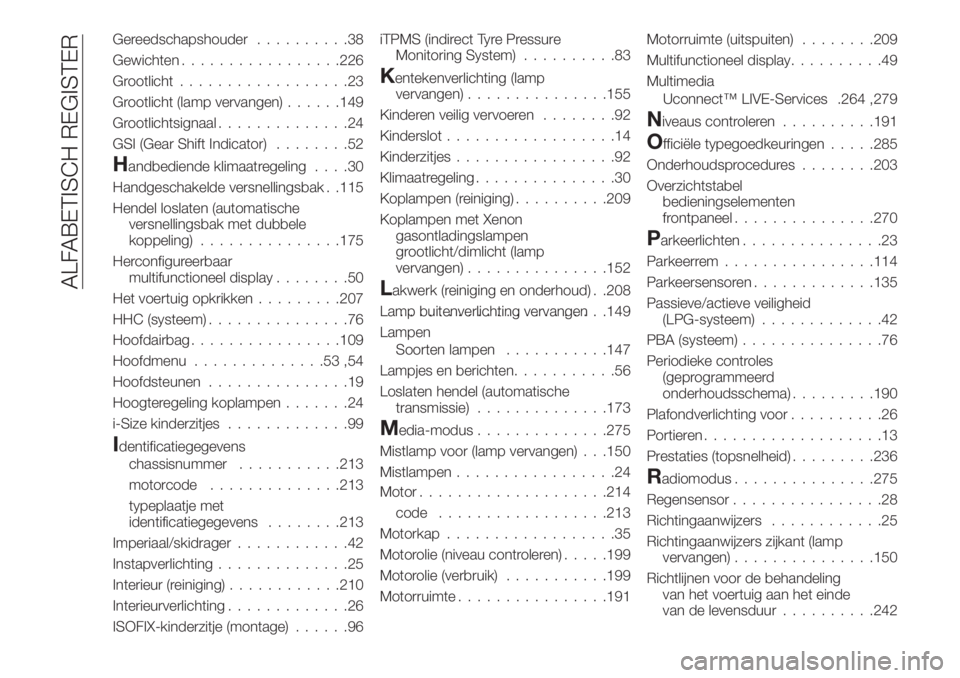

Gereedschapshouder..........38
Gewichten.................226
Grootlicht..................23
Grootlicht (lamp vervangen)......149
Grootlichtsignaal..............24
GSI (Gear Shift Indicator)........52
Handbediende klimaatregeling....30
Handgeschakelde versnellingsbak . .115
Hendel loslaten (automatische
versnellingsbak met dubbele
koppeling)...............175
Herconfigureerbaar
multifunctioneel display........50
Het voertuig opkrikken.........207
HHC (systeem)...............76
Hoofdairbag................109
Hoofdmenu..............53,54
Hoofdsteunen...............19
Hoogteregeling koplampen.......24
i-Size kinderzitjes.............99
Identificatiegegevens
chassisnummer...........213
motorcode..............213
typeplaatje met
identificatiegegevens........213
Imperiaal/skidrager............42
Instapverlichting..............25
Interieur (reiniging)............210
Interieurverlichting.............26
ISOFIX-kinderzitje (montage)......96iTPMS (indirect Tyre Pressure
Monitoring System)..........83
Kentekenverlichting (lamp
vervangen)...............155
Kinderen veilig vervoeren........92
Kinderslot..................14
Kinderzitjes.................92
Klimaatregeling...............30
Koplampen (reiniging)..........209
Koplampen met Xenon
gasontladingslampen
grootlicht/dimlicht (lamp
vervangen)...............152
Lakwerk (reiniging en onderhoud) . .208
Lamp buitenverlichting vervangen......................149
Lampen
Soorten lampen...........147
Lampjes en berichten...........56
Loslaten hendel (automatische
transmissie)..............173
Media-modus..............275
Mistlamp voor (lamp vervangen) . . .150
Mistlampen.................24
Motor....................214
code..................213
Motorkap..................35
Motorolie (niveau controleren).....199
Motorolie (verbruik)...........199
Motorruimte................191Motorruimte (uitspuiten)........209
Multifunctioneel display..........49
Multimedia
Uconnect™ LIVE-Services .264 ,279
Niveaus controleren..........191
Officiële typegoedkeuringen.....285
Onderhoudsprocedures........203
Overzichtstabel
bedieningselementen
frontpaneel...............270
Parkeerlichten...............23
Parkeerrem................114
Parkeersensoren.............135
Passieve/actieve veiligheid
(LPG-systeem).............42
PBA (systeem)...............76
Periodieke controles
(geprogrammeerd
onderhoudsschema).........190
Plafondverlichting voor..........26
Portieren...................13
Prestaties (topsnelheid).........236
Radiomodus...............275
Regensensor................28
Richtingaanwijzers............25
Richtingaanwijzers zijkant (lamp
vervangen)...............150
Richtlijnen voor de behandeling
van het voertuig aan het einde
van de levensduur..........242
ALFABETISCH REGISTER
