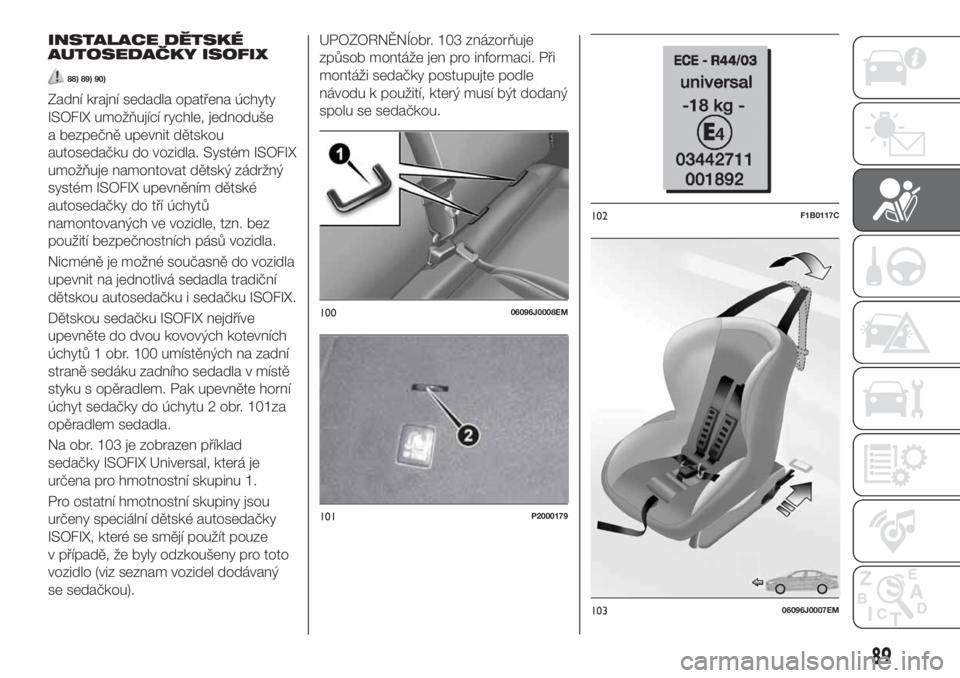

INSTALACE DĚTSKÉ
AUTOSEDAČKY ISOFIX
88) 89) 90)
Zadní krajní sedadla opatřena úchyty
ISOFIX umožňující rychle, jednoduše
a bezpečně upevnit dětskou
autosedačku do vozidla. Systém ISOFIX
umožňuje namontovat dětský zádržný
systém ISOFIX upevněním dětské
autosedačky do tří úchytů
namontovaných ve vozidle, tzn. bez
použití bezpečnostních pásů vozidla.
Nicméně je možné současně do vozidla
upevnit na jednotlivá sedadla tradiční
dětskou autosedačku i sedačku ISOFIX.
Dětskou sedačku ISOFIX nejdříve
upevněte do dvou kovových kotevních
úchytů 1 obr. 100 umístěných na zadní
straně sedáku zadního sedadla v místě
styku s opěradlem. Pak upevněte horní
úchyt sedačky do úchytu 2 obr. 101za
opěradlem sedadla.
Na obr. 103 je zobrazen příklad
sedačky ISOFIX Universal, která je
určena pro hmotnostní skupinu 1.
Pro ostatní hmotnostní skupiny jsou
určeny speciální dětské autosedačky
ISOFIX, které se smějí použít pouze
v případě, že byly odzkoušeny pro toto
vozidlo (viz seznam vozidel dodávaný
se sedačkou).
UPOZORNĚNÍobr. 103 znázorňuje
způsob montáže jen pro informaci. Při
montáži sedačky postupujte podle
návodu k použití, který musí být dodaný
spolu se sedačkou.
10006096J0008EM
101P2000179
102F1B0117C
10306096J0007EM
89

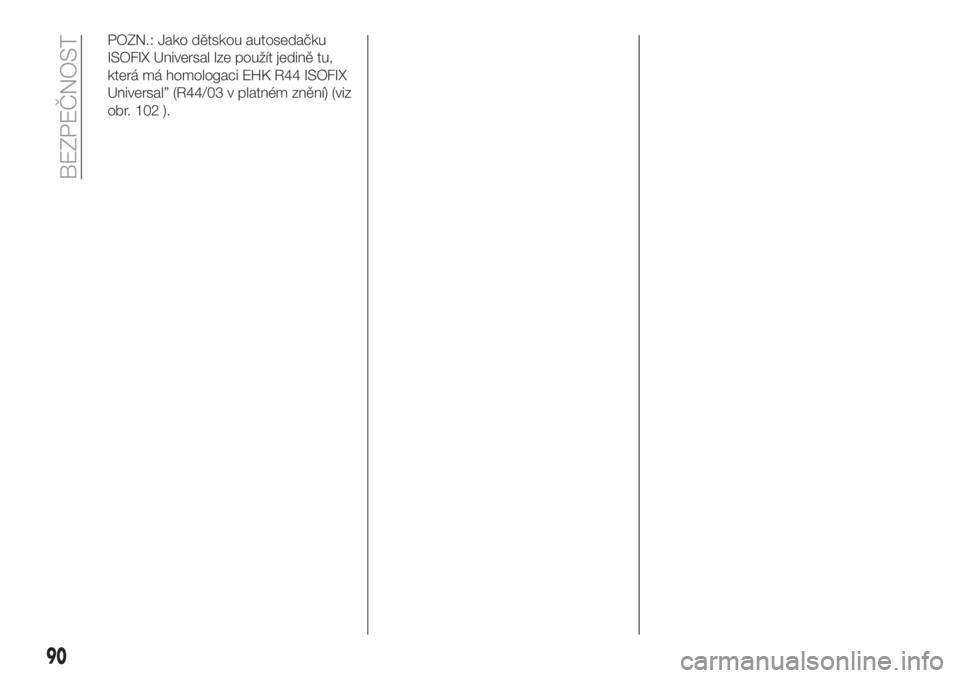

POZN.: Jako dětskou autosedačku
ISOFIX Universal lze použít jedině tu,
která má homologaci EHK R44 ISOFIX
Universal” (R44/03 v platném znění) (viz
obr. 102 ).
90
BEZPEČNOST

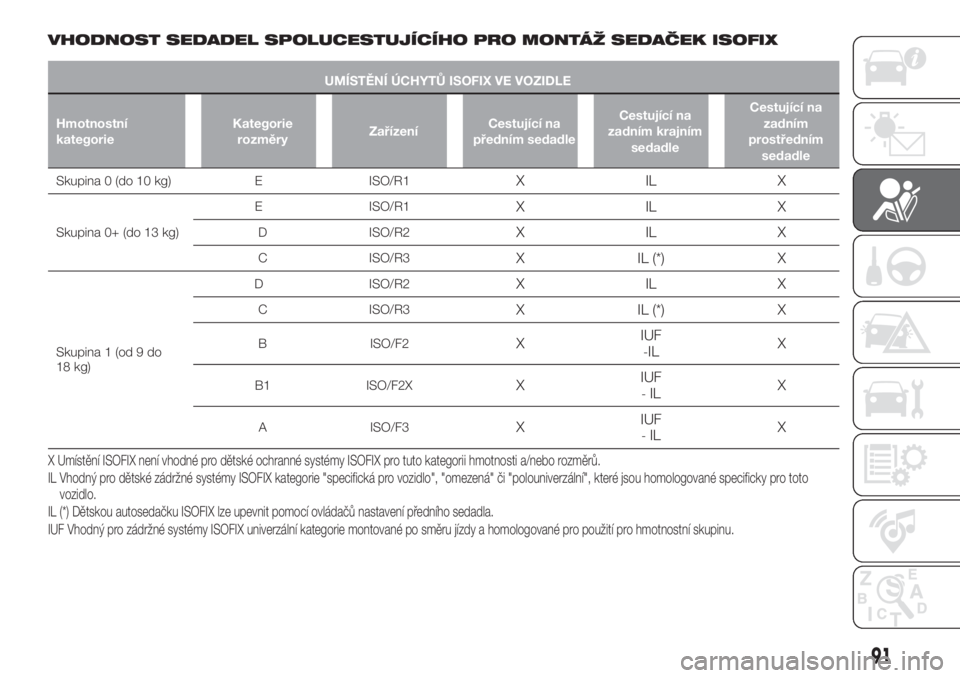

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
UMÍSTĚNÍ ÚCHYTŮ ISOFIX VE VOZIDLE
Hmotnostní
kategorieKategorie
rozměryZařízeníCestující na
předním sedadleCestující na
zadním krajním
sedadleCestující na
zadním
prostředním
sedadle
Skupina 0 (do 10 kg) E ISO/R1XILX
Skupina 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Skupina 1 (od 9 do
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Umístění ISOFIX není vhodné pro dětské ochranné systémy ISOFIX pro tuto kategorii hmotnosti a/nebo rozměrů.
IL Vhodný pro dětské zádržné systémy ISOFIX kategorie "specifická pro vozidlo", "omezená" či "polouniverzální", které jsou homologované specificky pro toto
vozidlo.
IL (*) Dětskou autosedačku ISOFIX lze upevnit pomocí ovládačů nastavení předního sedadla.
IUF Vhodný pro zádržné systémy ISOFIX univerzální kategorie montované po směru jízdy a homologované pro použití pro hmotnostní skupinu.
91

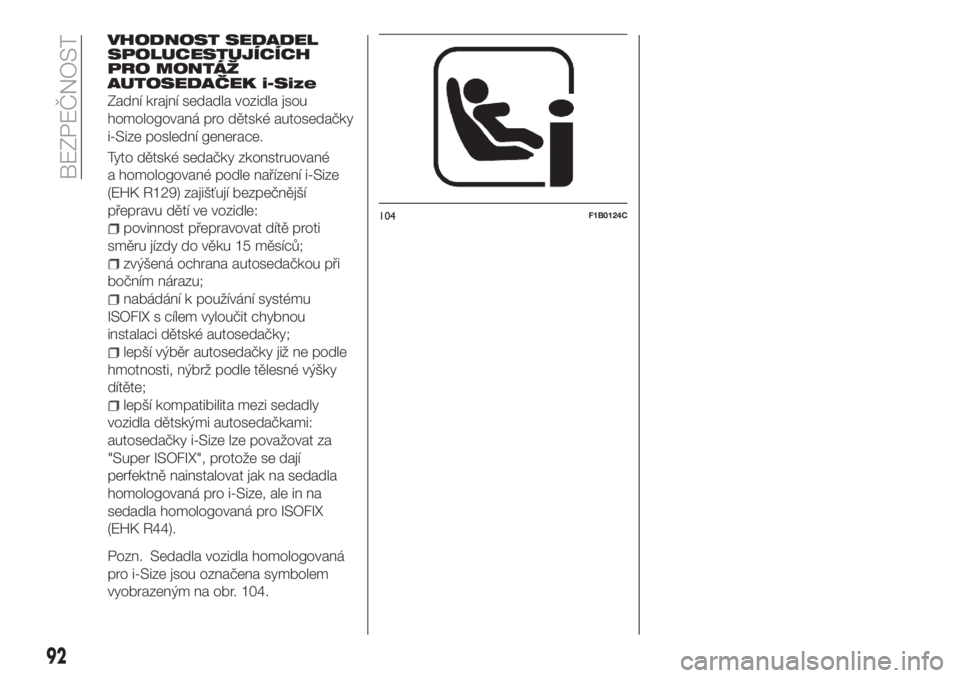

VHODNOST SEDADEL
SPOLUCESTUJÍCÍCH
PRO MONTÁŽ
AUTOSEDAČEK i-Size
Zadní krajní sedadla vozidla jsou
homologovaná pro dětské autosedačky
i-Size poslední generace.
Tyto dětské sedačky zkonstruované
a homologované podle nařízení i-Size
(EHK R129) zajišťují bezpečnější
přepravu dětí ve vozidle:
povinnost přepravovat dítě proti
směru jízdy do věku 15 měsíců;
zvýšená ochrana autosedačkou při
bočním nárazu;
nabádání k používání systému
ISOFIX s cílem vyloučit chybnou
instalaci dětské autosedačky;
lepší výběr autosedačky již ne podle
hmotnosti, nýbrž podle tělesné výšky
dítěte;
lepší kompatibilita mezi sedadly
vozidla dětskými autosedačkami:
autosedačky i-Size lze považovat za
"Super ISOFIX", protože se dají
perfektně nainstalovat jak na sedadla
homologovaná pro i-Size, ale in na
sedadla homologovaná pro ISOFIX
(EHK R44).
Pozn. Sedadla vozidla homologovaná
pro i-Size jsou označena symbolem
vyobrazeným na obr. 104.
104F1B0124C
92
BEZPEČNOST

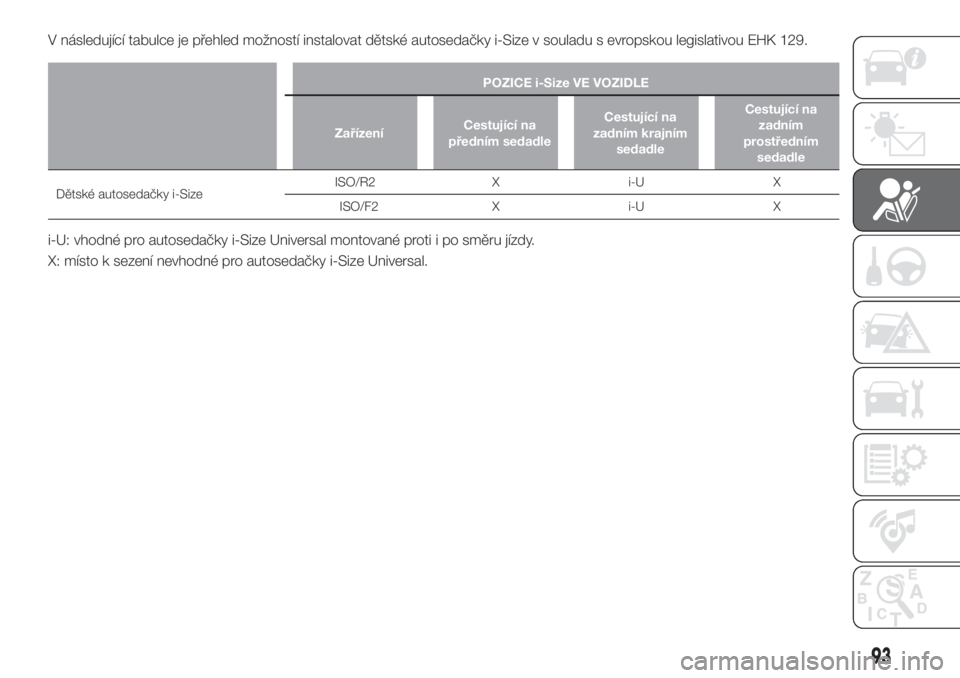

V následující tabulce je přehled možností instalovat dětské autosedačky i-Size v souladu s evropskou legislativou EHK 129.
POZICE i-Size VE VOZIDLE
ZařízeníCestující na
předním sedadleCestující na
zadním krajním
sedadleCestující na
zadním
prostředním
sedadle
Dětské autosedačky i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: vhodné pro autosedačky i-Size Universal montované proti i po směru jízdy.
X: místo k sezení nevhodné pro autosedačky i-Size Universal.
93

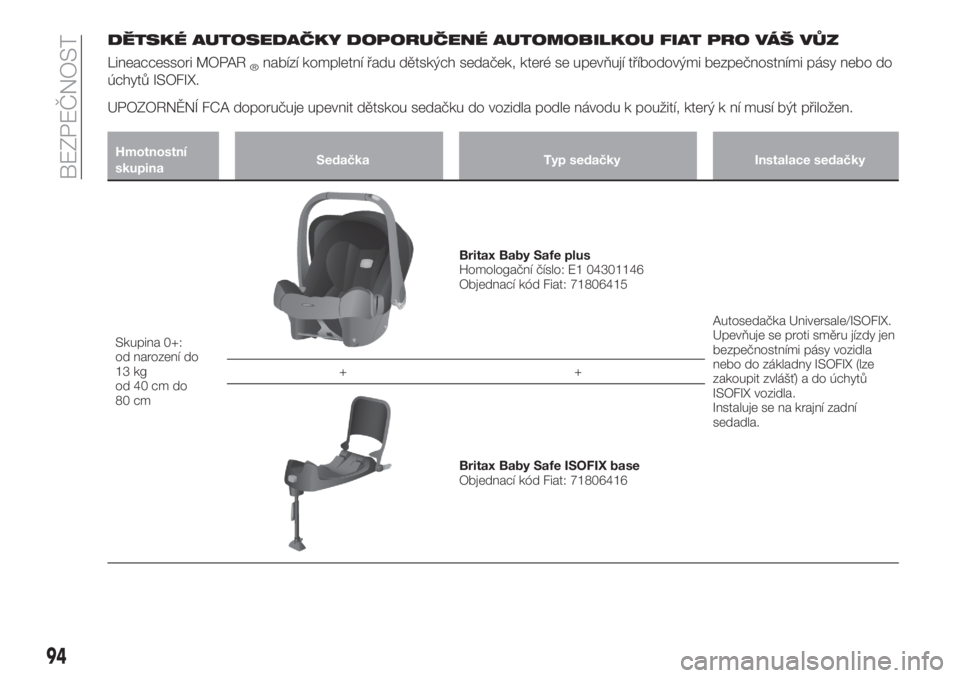

DĚTSKÉ AUTOSEDAČKY DOPORUČENÉ AUTOMOBILKOU FIAT PRO VÁŠ VŮZ
Lineaccessori MOPAR®nabízí kompletní řadu dětských sedaček, které se upevňují tříbodovými bezpečnostními pásy nebo do
úchytů ISOFIX.
UPOZORNĚNÍ FCA doporučuje upevnit dětskou sedačku do vozidla podle návodu k použití, který k ní musí být přiložen.
Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 0+:
od narození do
13 kg
od 40 cm do
80 cm
Britax Baby Safe plus
Homologační číslo: E1 04301146
Objednací kód Fiat: 71806415
Autosedačka Universale/ISOFIX.
Upevňuje se proti směru jízdy jen
bezpečnostními pásy vozidla
nebo do základny ISOFIX (lze
zakoupit zvlášť) a do úchytů
ISOFIX vozidla.
Instaluje se na krajní zadní
sedadla. ++
Britax Baby Safe ISOFIX base
Objednací kód Fiat: 71806416
94
BEZPEČNOST

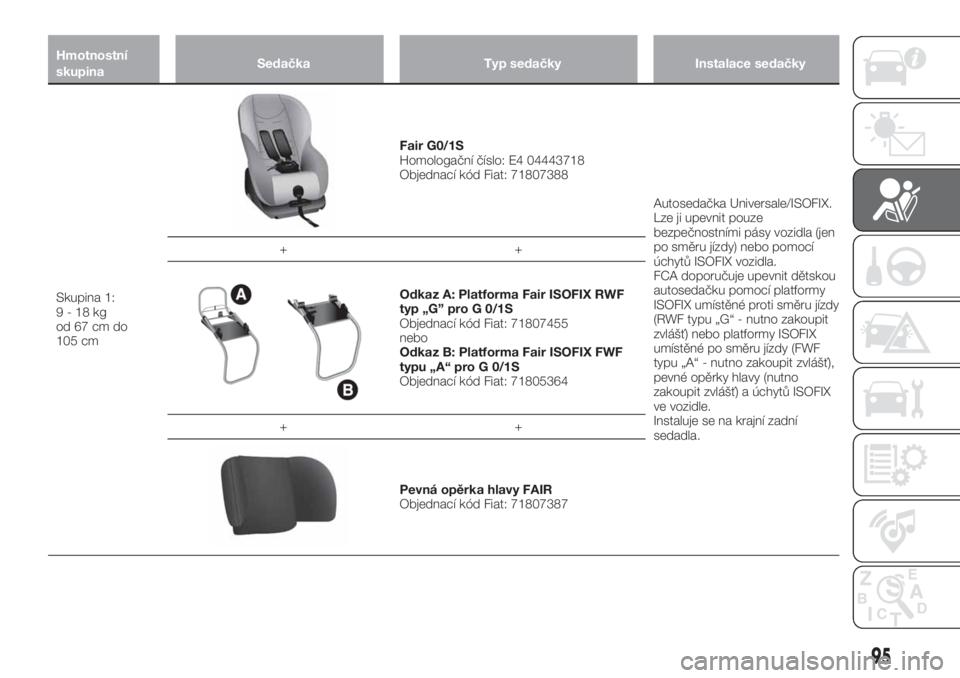

Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 1:
9-18kg
od 67 cm do
105 cm
Fair G0/1S
Homologační číslo: E4 04443718
Objednací kód Fiat: 71807388
Autosedačka Universale/ISOFIX.
Lze ji upevnit pouze
bezpečnostními pásy vozidla (jen
po směru jízdy) nebo pomocí
úchytů ISOFIX vozidla.
FCA doporučuje upevnit dětskou
autosedačku pomocí platformy
ISOFIX umístěné proti směru jízdy
(RWF typu „G“ - nutno zakoupit
zvlášť) nebo platformy ISOFIX
umístěné po směru jízdy (FWF
typu „A“ - nutno zakoupit zvlášť),
pevné opěrky hlavy (nutno
zakoupit zvlášť) a úchytů ISOFIX
ve vozidle.
Instaluje se na krajní zadní
sedadla. ++
Odkaz A: Platforma Fair ISOFIX RWF
typ „G” pro G 0/1S
Objednací kód Fiat: 71807455
nebo
Odkaz B: Platforma Fair ISOFIX FWF
typu „A“ pro G 0/1S
Objednací kód Fiat: 71805364
++
Pevná opěrka hlavy FAIR
Objednací kód Fiat: 71807387
95

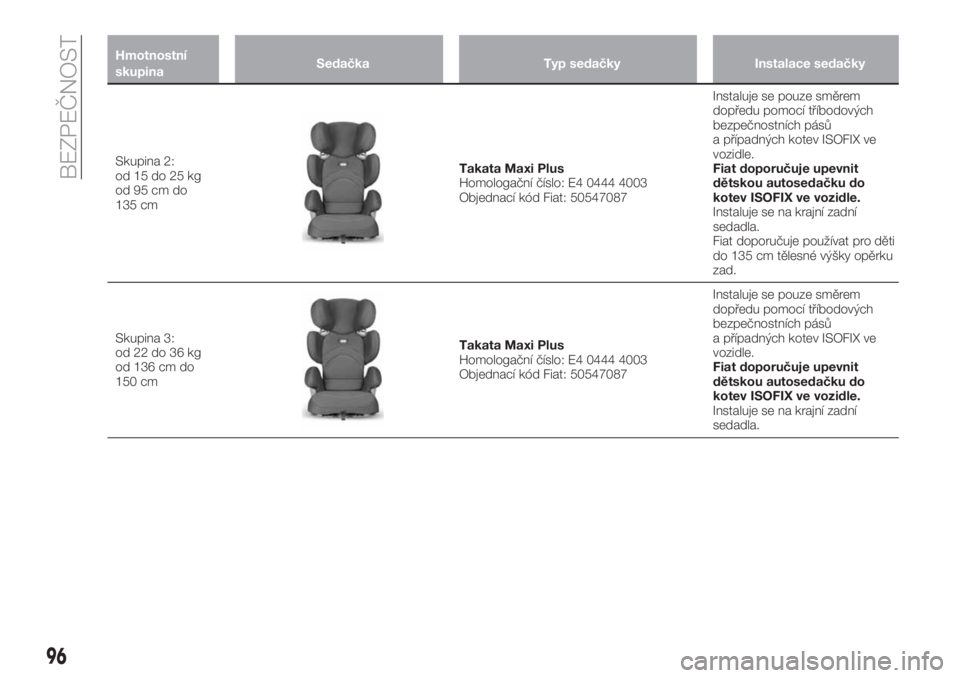

Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 2:
od 15 do 25 kg
od 95 cm do
135 cmTakata Maxi Plus
Homologační číslo: E4 0444 4003
Objednací kód Fiat: 50547087Instaluje se pouze směrem
dopředu pomocí tříbodových
bezpečnostních pásů
a případných kotev ISOFIX ve
vozidle.
Fiat doporučuje upevnit
dětskou autosedačku do
kotev ISOFIX ve vozidle.
Instaluje se na krajní zadní
sedadla.
Fiat doporučuje používat pro děti
do 135 cm tělesné výšky opěrku
zad.
Skupina 3:
od 22 do 36 kg
od 136 cm do
150 cm
Takata Maxi Plus
Homologační číslo: E4 0444 4003
Objednací kód Fiat: 50547087Instaluje se pouze směrem
dopředu pomocí tříbodových
bezpečnostních pásů
a případných kotev ISOFIX ve
vozidle.
Fiat doporučuje upevnit
dětskou autosedačku do
kotev ISOFIX ve vozidle.
Instaluje se na krajní zadní
sedadla.
96
BEZPEČNOST

Hlavní upozornění ohledně
bezpečné přepravy dětí
Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
Dětskou autosedačku montujte proti
směru jízdy pokud možno až do 3. - 4.
roku věku dítěte.
Po vypnutí airbagu na straně
spolucestujícího je nutno podle trvalého
svícení kontrolky na rámečku na palubní
desce zkontrolovat, zda je airbag
skutečně deaktivován.
Postupujte přesně podle návodu
dodaného s autosedačkou. Návod
k dětské autosedačce uchovávejte
spolu s ostatní dokumentací k vozidlu
a tímto návodem k vozidlu.
Nepoužívejte dětské autosedačky,
k nimž není přiložen návod k použití.
Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
Pečlivě kontrolujte, zda bezpečnostní
pás nepřiléhá ke krku dítěte.
Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
Nedovolte, aby si dítě dalo diagonální
úsek pásu pod paži nebo za záda.
Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet;
Po nehodě vozidla vyměňte dětskou
autosedačku za novou. Navíc podle
typologie dětské autosedačky nechejte
vyměnit kotevní úchyty isofix nebo
bezpečnostní pásy, ke kterým byla
sedačka upevněna.
Jestliže montujete dětskou
autosedačku po směru jízdy na zadní
krajní sedadlo, je nutno nejdříve
demontovat opěrku hlavy tohoto
sedadla, a to bez ohledu na hmotnostní
skupinu, do které autosedačka spadá.
To neplatí pro dětské autosedačky,
které tvoří jen sedák (bez opěradla): tyto
dětské autosedačky je naopak nutné
namontovat do vozidla jen za
podmínky, že je opěrka hlavy na svém
místě.
POZOR
80)VÁŽNÉ NEBEZPEČÍ Jestliže je čelní
airbag na straně spolucestujícího aktivován
do pohotovostního stavu, neinstalujte na
přední sedadlo dětské sedačky, které se
montují proti směru jízdy. Nafouknutím by
mohl airbag přivodit dítěti smrtelné zranění
bez ohledu na sílu nárazu. Proto
doporučujeme vozit děti sedící v sedačce
zásadně na zadním sedadle, kde je
v případě nárazu více ochráněno.81)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy, je
předepsána příslušnými symboly na štítku
na sluneční cloně. Postupujte podle
pokynů na etiketě na sluneční cloně na
straně spolucestujícího (viz pokyny
uvedené v části “Systém přídavné ochrany
(SRS) - Airbag v kapitole "Bezpečnost").
82)Je-li nezbytné přepravovat dítě na
předním sedadle na straně spolucestujícího
v sedačce montované proti směru jízdy, je
nutno v nastavovacím menu vypnout
přední a boční airbag na straně
spolucestujícího (Side bag) v Hlavním menu
systému Connect (viz pokyny uvedené
v části "Systém přídavné ochrany (SRS) -
Airbag" a ověřit toto vypnutí rozsvícením
kontrolky
na přístrojové desce. Sedadlo
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky.
83)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
84)Nesprávnou montáží dětské sedačky
se může ochranný systém vyřadit
z činnosti. Při nehodě vozidla by se mohla
sedačka uvolnit a dítě by mohlo utrpět
zranění, která mohou i smrtelná. Při
instalaci ochranného systému pro
novorozence či dítě postupujte přesně
podle pokynů výrobce.
85)Když se dětský ochranný systém
nepoužívá, upevněte ho bezpečnostním
pásem nebo úchyty ISOFIX, nebo jej
demontujte z vozidla. Nenechávejte ho
volně ve vozidle. Tím se zabrání zranění
cestujících při prudkém zabrzdění nebo
nehodě.
97

86)Po nainstalování dětské autosedačky
neměňte polohu sedadla: před jakýmkoli
přestavením polohy sedadla vyndejte
autosedačku z vozidla.
87)Ujistěte se, že diagonální úsek
bezpečnostního pásu nevede pod pažemi
nebo za zády dítěte. Takto vedený
bezpečnostní pás by při nehodě nezadržel
dítě a mohl by způsobit i zranění, a to i
smrtelné. Proto musí být dítě vždy správně
připoutané svým bezpečnostním pásem.
88)Do jednoho spodního úchytu
neupevňujte více než jeden dětský
ochranný systém.
89)Sedačka ISOFIX Universale, která není
ukotvena do všech tří úchytů, neposkytne
dítěti patřičnou ochranu. Při nehodě vozidla
může dítě utrpět až smrtelný úraz.
90)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se
pozná podle řádného zaklapnutí úchytů
sedačky do třmenů. V každém případě je
nutno postupovat podle návodu k použití,
který musí výrobce přiložit k sedačce.SYSTÉM PŘÍDAVNÉ
OCHRANY (SRS) -
AIRBAG
Ve výbavě vozidla je:
čelní airbag řidiče;
čelní airbag spolucestujícího;
přední boční airbag na ochranu
pánve, hrudníku a ramena (Side bag)
řidiče a spolucestujícího;
boční airbagy na ochranu hlav
cestujících na předních a zadních
krajních místech (Window bag).
Poloha airbagů vozidla je vyznačena
nápisem "AIRBAG" uprostřed volantu,
na palubní desce, na bočním obložení
nebo na štítku u místa nafouknutí
airbagu.
ČELNÍ AIRBAGY
Čelní airbag (pro řidiče
a spolucestujícího) slouží jako ochrana
cestujících na předních sedadlech při
čelním nárazu střední či velké síly tím,
že se mezi tělem a volantem či palubní
deskou nafoukne vak.
Jestliže tedy airbagy nezasáhnou při
nárazu jiné typologie (ze strany nebo
zezadu, převrácení vozidla, atd.),
neznamená to, že systém selhal.
Čelní airbagy (řidiče a spolucestujícího)
nenahrazují bezpečnostní pásy, ale
zvyšují jejich účinnost. Z toho důvodu
doporučujeme jezdit zásadně sezapnutými bezpečnostními pásy, jak to
ostatně předepisují zákony
v evropských a ve většině
mimoevropských zemích
Pokud není spolucestující připoutaný
bezpečnostními pásy, může se
prudkým pohybem dopředu vyvolaným
nárazem dostat do předčasného
kontaktu s nafukovaným vakem.
V tomto stavu neposkytuje vak ochranu
v plné míře.
Přední airbagy se nemusejí aktivovat
v následujících případech:
při čelních nárazech do předmětů,
které se snadno zdeformují
a nezasáhnou celou přední část vozidla
(např. náraz blatníkem do svodidel);
při zaklínění vozidla pod jiné vozidlo
nebo ochrannou bariéru (např. pod
nákladní vozidlo či svodidla);
Jestliže se airbagy v takovém případě
neaktivují, znamená to, že by
neposkytly žádnou ochranu navíc
k bezpečnostním pásům, takže by jejich
aktivace nebyla vhodná.
Pokud se tedy ve výše uvedených
případech airbagy nenafouknou,
neznamená to, že je systém vadný.
Čelní airbagy na straně řidiče i
spolujezdce byly vyvinuty a seřízeny tak,
aby poskytly co nejlepší ochranu
cestujícím, kteří jsou na předních
sedadlech připoutání bezpečnostními
98
BEZPEČNOST
