FIAT TIPO 5DOORS STATION WAGON 2019 Betriebsanleitung (in German)

LENKRADBEDIENTASTEN
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung
erleichtern. Die Aktivierung der gewählten Funktion ist in einigen Fällen von der Dauer des Tastendrucks (lang oder kurz)
abhängig; siehe Tabelle auf der nachfolgenden Seite.
22411026J0005EM
269

ZUSAMMENFASSENDE TABELLE DER LENKRADBEDIENUNGEN
Taste (für Versionen/
Märkte, wo vorgesehen)Interaktion
Annahme des eingehenden Telefonanrufs
Annahme des zweiten eingehenden Anrufs und Halten des laufenden Anrufs
Ablehnen des eingehenden Telefonanrufs
Beenden des laufenden Telefongesprächs
270
MULTIMEDIA

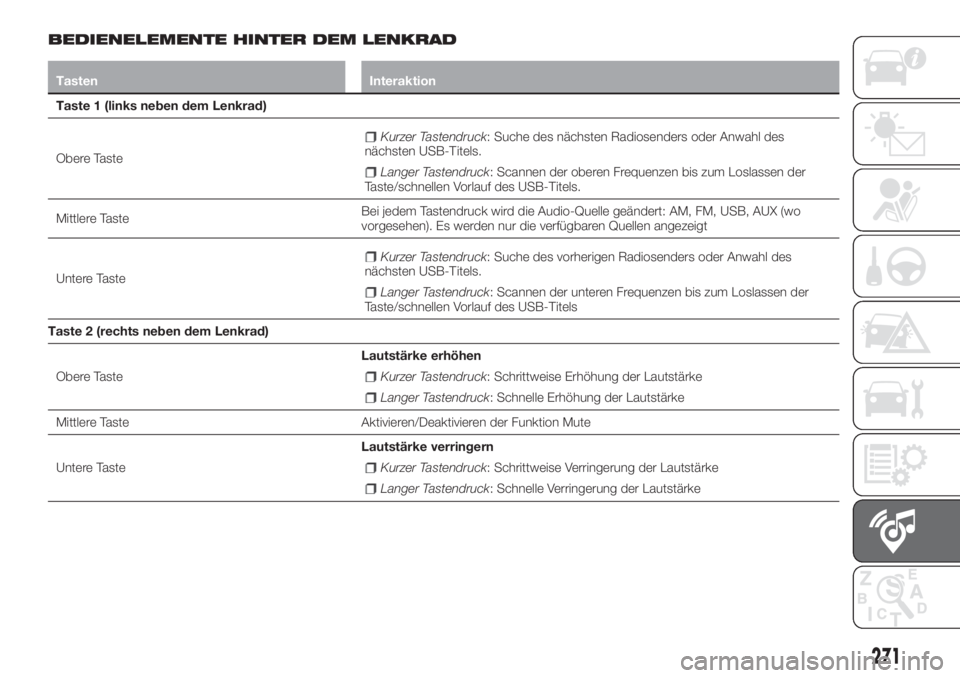

BEDIENELEMENTE HINTER DEM LENKRAD
Tasten Interaktion
Taste 1 (links neben dem Lenkrad)
Obere Taste
Kurzer Tastendruck: Suche des nächsten Radiosenders oder Anwahl des
nächsten USB-Titels.
Langer Tastendruck: Scannen der oberen Frequenzen bis zum Loslassen der
Taste/schnellen Vorlauf des USB-Titels.
Mittlere TasteBei jedem Tastendruck wird die Audio-Quelle geändert: AM, FM, USB, AUX (wo
vorgesehen). Es werden nur die verfügbaren Quellen angezeigt
Untere Taste
Kurzer Tastendruck: Suche des vorherigen Radiosenders oder Anwahl des
nächsten USB-Titels.
Langer Tastendruck: Scannen der unteren Frequenzen bis zum Loslassen der
Taste/schnellen Vorlauf des USB-Titels
Taste 2 (rechts neben dem Lenkrad)
Obere TasteLautstärke erhöhen
Kurzer Tastendruck: Schrittweise Erhöhung der Lautstärke
Langer Tastendruck: Schnelle Erhöhung der Lautstärke
Mittlere Taste Aktivieren/Deaktivieren der Funktion Mute
Untere TasteLautstärke verringern
Kurzer Tastendruck: Schrittweise Verringerung der Lautstärke
Langer Tastendruck: Schnelle Verringerung der Lautstärke
271

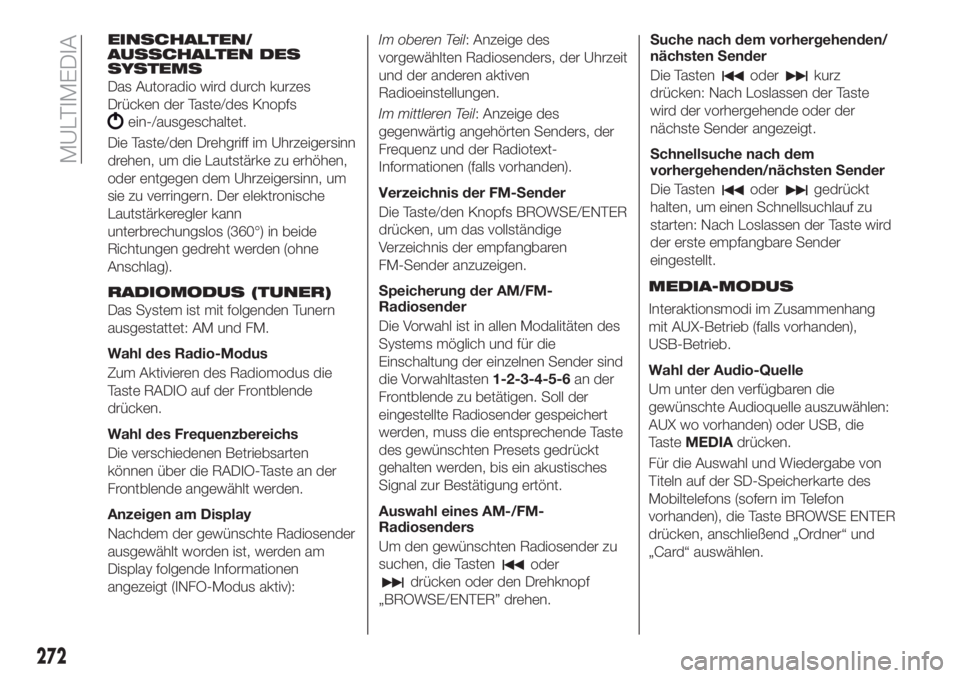

EINSCHALTEN/
AUSSCHALTEN DES
SYSTEMS
Das Autoradio wird durch kurzes
Drücken der Taste/des Knopfs
ein-/ausgeschaltet.
Die Taste/den Drehgriff im Uhrzeigersinn
drehen, um die Lautstärke zu erhöhen,
oder entgegen dem Uhrzeigersinn, um
sie zu verringern. Der elektronische
Lautstärkeregler kann
unterbrechungslos (360°) in beide
Richtungen gedreht werden (ohne
Anschlag).
RADIOMODUS (TUNER)
Das System ist mit folgenden Tunern
ausgestattet: AM und FM.
Wahl des Radio-Modus
Zum Aktivieren des Radiomodus die
Taste RADIO auf der Frontblende
drücken.
Wahl des Frequenzbereichs
Die verschiedenen Betriebsarten
können über die RADIO-Taste an der
Frontblende angewählt werden.
Anzeigen am Display
Nachdem der gewünschte Radiosender
ausgewählt worden ist, werden am
Display folgende Informationen
angezeigt (INFO-Modus aktiv):Im oberen Teil: Anzeige des
vorgewählten Radiosenders, der Uhrzeit
und der anderen aktiven
Radioeinstellungen.
Im mittleren Teil: Anzeige des
gegenwärtig angehörten Senders, der
Frequenz und der Radiotext-
Informationen (falls vorhanden).
Verzeichnis der FM-Sender
Die Taste/den Knopfs BROWSE/ENTER
drücken, um das vollständige
Verzeichnis der empfangbaren
FM-Sender anzuzeigen.
Speicherung der AM/FM-
Radiosender
Die Vorwahl ist in allen Modalitäten des
Systems möglich und für die
Einschaltung der einzelnen Sender sind
die Vorwahltasten1-2-3-4-5-6an der
Frontblende zu betätigen. Soll der
eingestellte Radiosender gespeichert
werden, muss die entsprechende Taste
des gewünschten Presets gedrückt
gehalten werden, bis ein akustisches
Signal zur Bestätigung ertönt.
Auswahl eines AM-/FM-
Radiosenders
Um den gewünschten Radiosender zu
suchen, die Tasten
oder
drücken oder den Drehknopf
„BROWSE/ENTER” drehen.Suche nach dem vorhergehenden/
nächsten Sender
Die Tasten
oderkurz
drücken: Nach Loslassen der Taste
wird der vorhergehende oder der
nächste Sender angezeigt.
Schnellsuche nach dem
vorhergehenden/nächsten Sender
Die Tasten
odergedrückt
halten, um einen Schnellsuchlauf zu
starten: Nach Loslassen der Taste wird
der erste empfangbare Sender
eingestellt.
272
MULTIMEDIA
MEDIA-MODUS
Interaktionsmodi im Zusammenhang
mit AUX-Betrieb (falls vorhanden),
USB-Betrieb.
Wahl der Audio-Quelle
Um unter den verfügbaren die
gewünschte Audioquelle auszuwählen:
AUX wo vorhanden) oder USB, die
TasteMEDIAdrücken.
Für die Auswahl und Wiedergabe von
Titeln auf der SD-Speicherkarte des
Mobiltelefons (sofern im Telefon
vorhanden), die Taste BROWSE ENTER
drücken, anschließend „Ordner“ und
„Card“ auswählen.

273

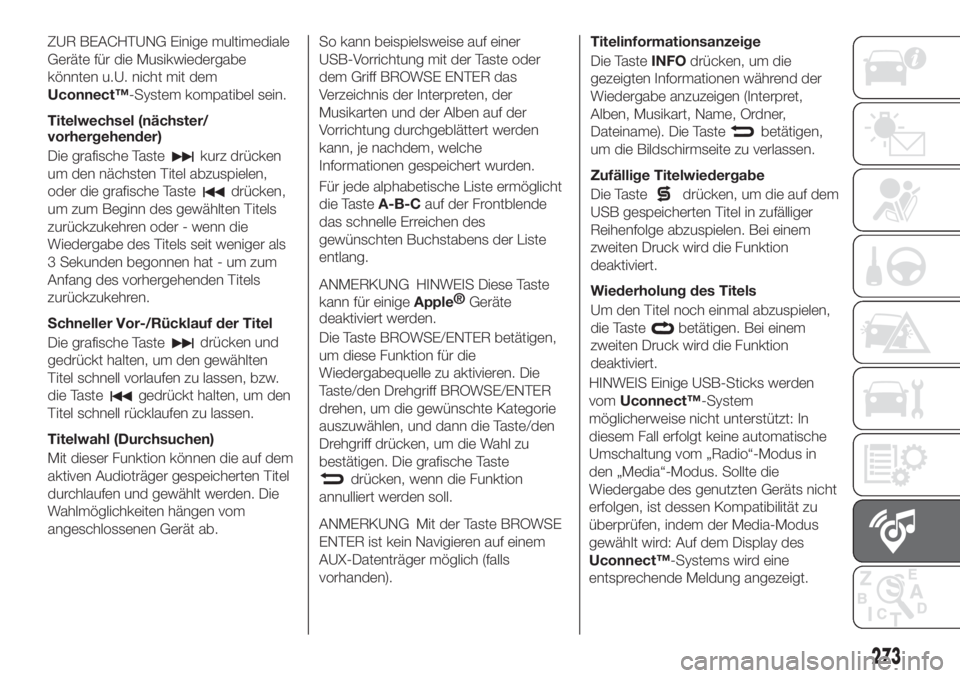

ZUR BEACHTUNG Einige multimediale
Geräte für die Musikwiedergabe
könnten u.U. nicht mit dem
Uconnect™-System kompatibel sein.
Titelwechsel (nächster/
vorhergehender)
Die grafische Taste
kurz drücken
um den nächsten Titel abzuspielen,
oder die grafische Taste
drücken,
um zum Beginn des gewählten Titels
zurückzukehren oder - wenn die
Wiedergabe des Titels seit weniger als
3 Sekunden begonnen hat - um zum
Anfang des vorhergehenden Titels
zurückzukehren.
Schneller Vor-/Rücklauf der Titel
Die grafische Taste
drücken und
gedrückt halten, um den gewählten
Titel schnell vorlaufen zu lassen, bzw.
die Taste
gedrückt halten, um den
Titel schnell rücklaufen zu lassen.
Titelwahl (Durchsuchen)
Mit dieser Funktion können die auf dem
aktiven Audioträger gespeicherten Titel
durchlaufen und gewählt werden. Die
Wahlmöglichkeiten hängen vom
angeschlossenen Gerät ab.So kann beispielsweise auf einer
USB-Vorrichtung mit der Taste oder
dem Griff BROWSE ENTER das
Verzeichnis der Interpreten, der
Musikarten und der Alben auf der
Vorrichtung durchgeblättert werden
kann, je nachdem, welche
Informationen gespeichert wurden.
Für jede alphabetische Liste ermöglicht
die TasteA-B-Cauf der Frontblende
das schnelle Erreichen des
gewünschten Buchstabens der Liste
entlang.
ANMERKUNG HINWEIS Diese Taste
kann für einigeApple®
Geräte
deaktiviert werden.
Die Taste BROWSE/ENTER betätigen,
um diese Funktion für die
Wiedergabequelle zu aktivieren. Die
Taste/den Drehgriff BROWSE/ENTER
drehen, um die gewünschte Kategorie
auszuwählen, und dann die Taste/den
Drehgriff drücken, um die Wahl zu
bestätigen. Die grafische Taste
drücken, wenn die Funktion
annulliert werden soll.
ANMERKUNG Mit der Taste BROWSE
ENTER ist kein Navigieren auf einem
AUX-Datenträger möglich (falls
vorhanden).
Titelinformationsanzeige
Die TasteINFOdrücken, um die
gezeigten Informationen während der
Wiedergabe anzuzeigen (Interpret,
Alben, Musikart, Name, Ordner,
Dateiname). Die Taste
betätigen,
um die Bildschirmseite zu verlassen.
Zufällige Titelwiedergabe
Die Taste
drücken, um die auf dem
USB gespeicherten Titel in zufälliger
Reihenfolge abzuspielen. Bei einem
zweiten Druck wird die Funktion
deaktiviert.
Wiederholung des Titels
Um den Titel noch einmal abzuspielen,
die Taste
betätigen. Bei einem
zweiten Druck wird die Funktion
deaktiviert.
HINWEIS Einige USB-Sticks werden
vomUconnect™-System
möglicherweise nicht unterstützt: In
diesem Fall erfolgt keine automatische
Umschaltung vom „Radio“-Modus in
den „Media“-Modus. Sollte die
Wiedergabe des genutzten Geräts nicht
erfolgen, ist dessen Kompatibilität zu
überprüfen, indem der Media-Modus
gewählt wird: Auf dem Display des
Uconnect™-Systems wird eine
entsprechende Meldung angezeigt.

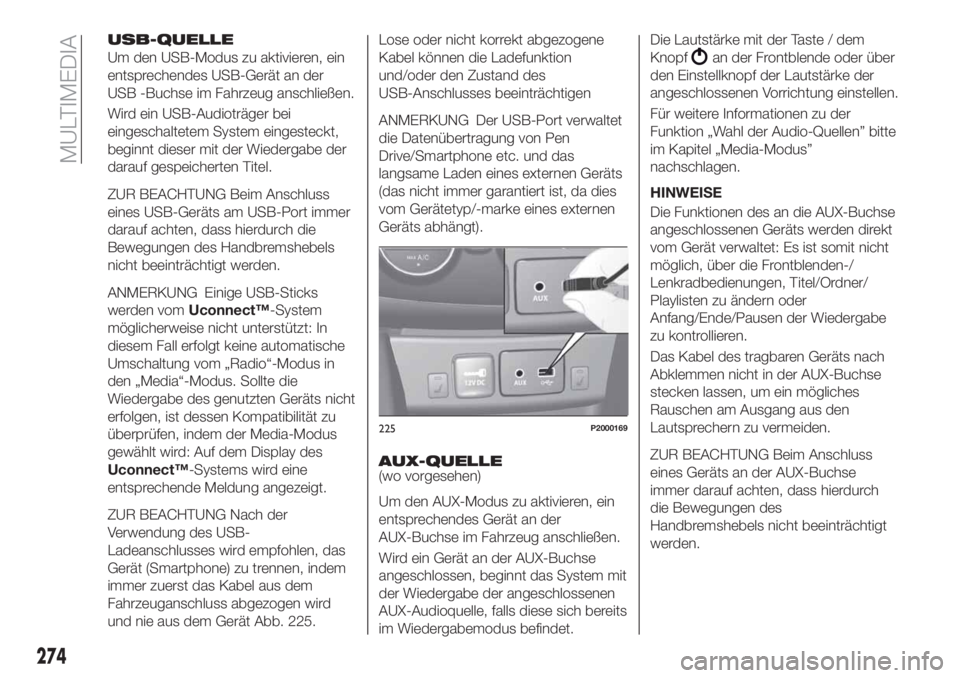

USB-QUELLE
Um den USB-Modus zu aktivieren, ein
entsprechendes USB-Gerät an der
USB -Buchse im Fahrzeug anschließen.
Wird ein USB-Audioträger bei
eingeschaltetem System eingesteckt,
beginnt dieser mit der Wiedergabe der
darauf gespeicherten Titel.
ZUR BEACHTUNG Beim Anschluss
eines USB-Geräts am USB-Port immer
darauf achten, dass hierdurch die
Bewegungen des Handbremshebels
nicht beeinträchtigt werden.
ANMERKUNG Einige USB-Sticks
werden vomUconnect™-System
möglicherweise nicht unterstützt: In
diesem Fall erfolgt keine automatische
Umschaltung vom „Radio“-Modus in
den „Media“-Modus. Sollte die
Wiedergabe des genutzten Geräts nicht
erfolgen, ist dessen Kompatibilität zu
überprüfen, indem der Media-Modus
gewählt wird: Auf dem Display des
Uconnect™-Systems wird eine
entsprechende Meldung angezeigt.
ZUR BEACHTUNG Nach der
Verwendung des USB-
Ladeanschlusses wird empfohlen, das
Gerät (Smartphone) zu trennen, indem
immer zuerst das Kabel aus dem
Fahrzeuganschluss abgezogen wird
und nie aus dem Gerät Abb. 225.Lose oder nicht korrekt abgezogene
Kabel können die Ladefunktion
und/oder den Zustand des
USB-Anschlusses beeinträchtigen
ANMERKUNG Der USB-Port verwaltet
die Datenübertragung von Pen
Drive/Smartphone etc. und das
langsame Laden eines externen Geräts
(das nicht immer garantiert ist, da dies
vom Gerätetyp/-marke eines externen
Geräts abhängt).
AUX-QUELLE
(wo vorgesehen)
Um den AUX-Modus zu aktivieren, ein
entsprechendes Gerät an der
AUX-Buchse im Fahrzeug anschließen.
Wird ein Gerät an der AUX-Buchse
angeschlossen, beginnt das System mit
der Wiedergabe der angeschlossenen
AUX-Audioquelle, falls diese sich bereits
im Wiedergabemodus befindet.Die Lautstärke mit der Taste / dem
Knopf
an der Frontblende oder über
den Einstellknopf der Lautstärke der
angeschlossenen Vorrichtung einstellen.
Für weitere Informationen zu der
Funktion „Wahl der Audio-Quellen” bitte
im Kapitel „Media-Modus”
nachschlagen.
HINWEISE
Die Funktionen des an die AUX-Buchse
angeschlossenen Geräts werden direkt
vom Gerät verwaltet: Es ist somit nicht
möglich, über die Frontblenden-/
Lenkradbedienungen, Titel/Ordner/
Playlisten zu ändern oder
Anfang/Ende/Pausen der Wiedergabe
zu kontrollieren.
Das Kabel des tragbaren Geräts nach
Abklemmen nicht in der AUX-Buchse
stecken lassen, um ein mögliches
Rauschen am Ausgang aus den
Lautsprechern zu vermeiden.
ZUR BEACHTUNG Beim Anschluss
eines Geräts an der AUX-Buchse
immer darauf achten, dass hierdurch
die Bewegungen des
Handbremshebels nicht beeinträchtigt
werden.
225P2000169
274
MULTIMEDIA

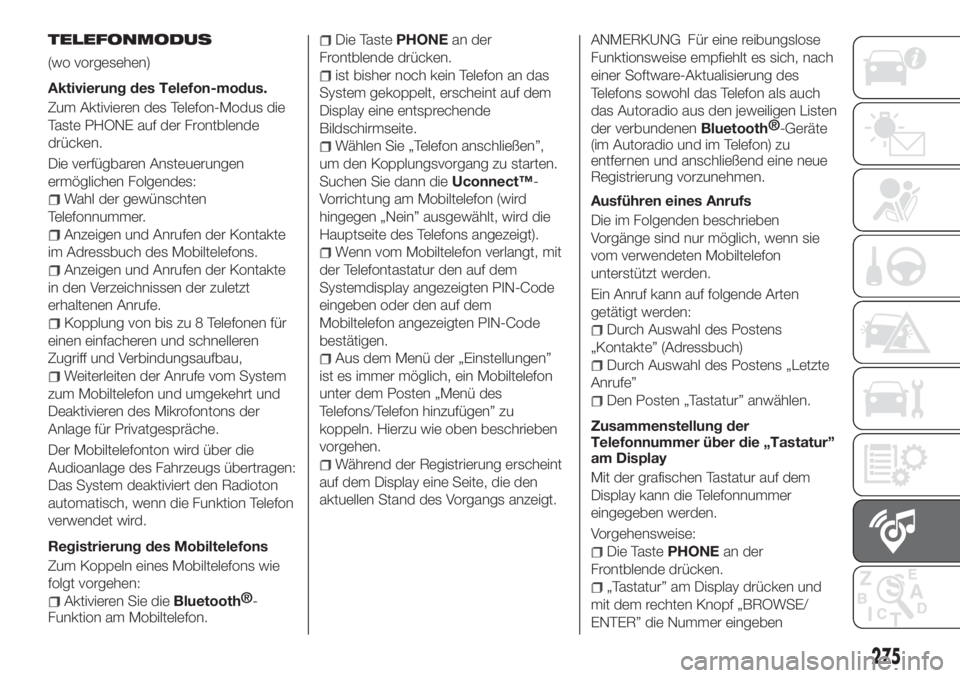

TELEFONMODUS
(wo vorgesehen)
Aktivierung des Telefon-modus.
Zum Aktivieren des Telefon-Modus die
Taste PHONE auf der Frontblende
drücken.
Die verfügbaren Ansteuerungen
ermöglichen Folgendes:
Wahl der gewünschten
Telefonnummer.
Anzeigen und Anrufen der Kontakte
im Adressbuch des Mobiltelefons.
Anzeigen und Anrufen der Kontakte
in den Verzeichnissen der zuletzt
erhaltenen Anrufe.
Kopplung von bis zu 8 Telefonen für
einen einfacheren und schnelleren
Zugriff und Verbindungsaufbau,
Weiterleiten der Anrufe vom System
zum Mobiltelefon und umgekehrt und
Deaktivieren des Mikrofontons der
Anlage für Privatgespräche.
Der Mobiltelefonton wird über die
Audioanlage des Fahrzeugs übertragen:
Das System deaktiviert den Radioton
automatisch, wenn die Funktion Telefon
verwendet wird.
Registrierung des Mobiltelefons
Zum Koppeln eines Mobiltelefons wie
folgt vorgehen:
Aktivieren Sie dieBluetooth®
-
Funktion am Mobiltelefon.
Die TastePHONEan der
Frontblende drücken.
ist bisher noch kein Telefon an das
System gekoppelt, erscheint auf dem
Display eine entsprechende
Bildschirmseite.
Wählen Sie „Telefon anschließen”,
um den Kopplungsvorgang zu starten.
Suchen Sie dann dieUconnect™-
Vorrichtung am Mobiltelefon (wird
hingegen „Nein” ausgewählt, wird die
Hauptseite des Telefons angezeigt).
Wenn vom Mobiltelefon verlangt, mit
der Telefontastatur den auf dem
Systemdisplay angezeigten PIN-Code
eingeben oder den auf dem
Mobiltelefon angezeigten PIN-Code
bestätigen.
Aus dem Menü der „Einstellungen”
ist es immer möglich, ein Mobiltelefon
unter dem Posten „Menü des
Telefons/Telefon hinzufügen” zu
koppeln. Hierzu wie oben beschrieben
vorgehen.
Während der Registrierung erscheint
auf dem Display eine Seite, die den
aktuellen Stand des Vorgangs anzeigt.
ANMERKUNG Für eine reibungslose
Funktionsweise empfiehlt es sich, nach
einer Software-Aktualisierung des
Telefons sowohl das Telefon als auch
das Autoradio aus den jeweiligen Listen
der verbundenenBluetooth®
-Geräte
(im Autoradio und im Telefon) zu
entfernen und anschließend eine neue
Registrierung vorzunehmen.
Ausführen eines Anrufs
Die im Folgenden beschrieben
Vorgänge sind nur möglich, wenn sie
vom verwendeten Mobiltelefon
unterstützt werden.
Ein Anruf kann auf folgende Arten
getätigt werden:
Durch Auswahl des Postens
„Kontakte” (Adressbuch)
Durch Auswahl des Postens „Letzte
Anrufe”
Den Posten „Tastatur” anwählen.
Zusammenstellung der
Telefonnummer über die „Tastatur”
am Display
Mit der grafischen Tastatur auf dem
Display kann die Telefonnummer
eingegeben werden.
Vorgehensweise:
Die TastePHONEan der
Frontblende drücken.
„Tastatur” am Display drücken und
mit dem rechten Knopf „BROWSE/
ENTER” die Nummer eingeben
275

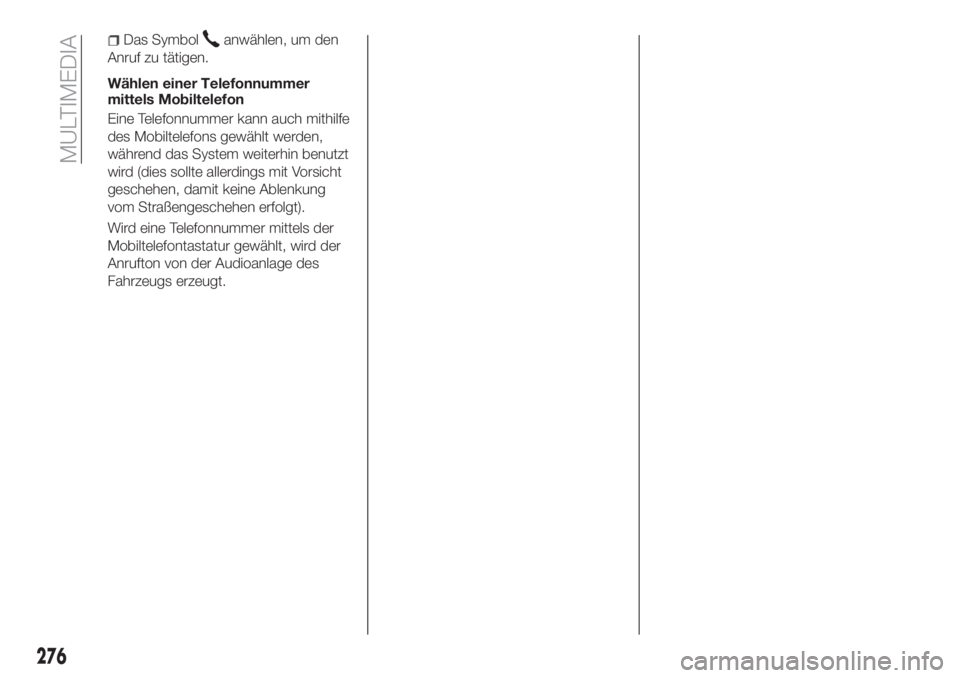

Das Symbolanwählen, um den
Anruf zu tätigen.
Wählen einer Telefonnummer
mittels Mobiltelefon
Eine Telefonnummer kann auch mithilfe
des Mobiltelefons gewählt werden,
während das System weiterhin benutzt
wird (dies sollte allerdings mit Vorsicht
geschehen, damit keine Ablenkung
vom Straßengeschehen erfolgt).
Wird eine Telefonnummer mittels der
Mobiltelefontastatur gewählt, wird der
Anrufton von der Audioanlage des
Fahrzeugs erzeugt.
276
MULTIMEDIA

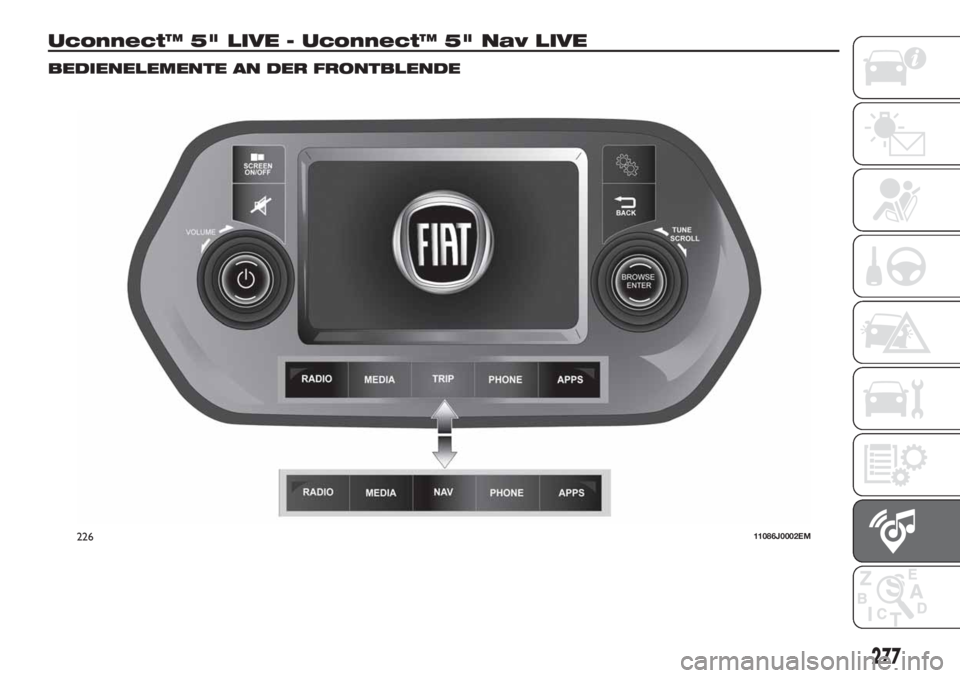

Uconnect™ 5" LIVE - Uconnect™ 5" Nav LIVE
BEDIENELEMENTE AN DER FRONTBLENDE
22611086J0002EM
277

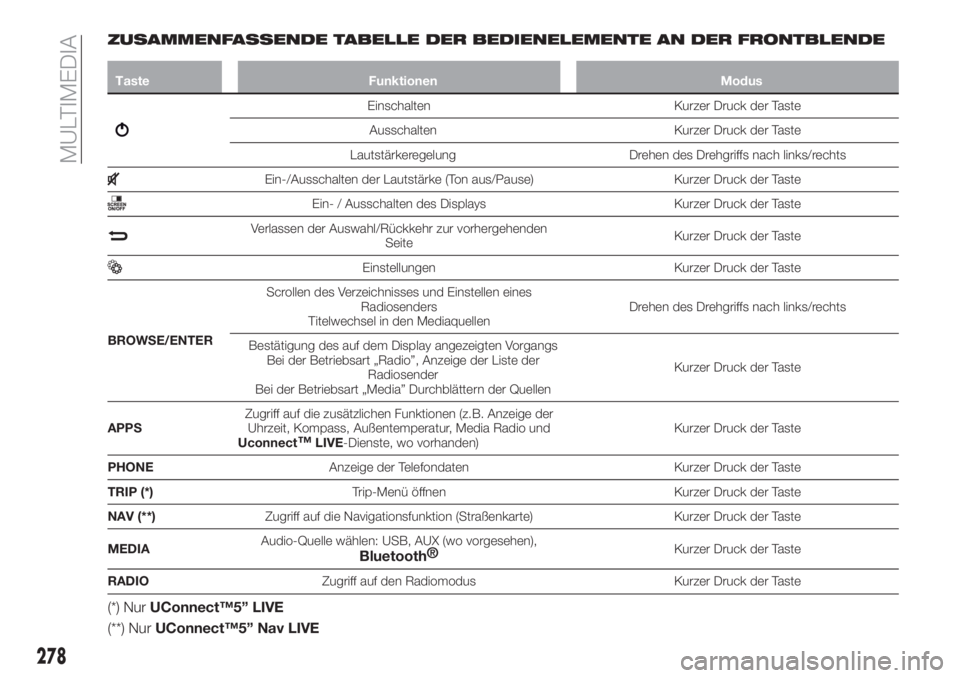

ZUSAMMENFASSENDE TABELLE DER BEDIENELEMENTE AN DER FRONTBLENDE
Taste Funktionen Modus
Einschalten Kurzer Druck der Taste
Ausschalten Kurzer Druck der Taste
Lautstärkeregelung Drehen des Drehgriffs nach links/rechts
Ein-/Ausschalten der Lautstärke (Ton aus/Pause) Kurzer Druck der Taste
Ein- / Ausschalten des Displays Kurzer Druck der Taste
Verlassen der Auswahl/Rückkehr zur vorhergehenden
SeiteKurzer Druck der Taste
Einstellungen Kurzer Druck der Taste
BROWSE/ENTERScrollen des Verzeichnisses und Einstellen eines
Radiosenders
Titelwechsel in den MediaquellenDrehen des Drehgriffs nach links/rechts
Bestätigung des auf dem Display angezeigten Vorgangs
Bei der Betriebsart „Radio”, Anzeige der Liste der
Radiosender
Bei der Betriebsart „Media” Durchblättern der QuellenKurzer Druck der Taste
APPSZugriff auf die zusätzlichen Funktionen (z.B. Anzeige der
Uhrzeit, Kompass, Außentemperatur, Media Radio und
Uconnect
™LIVE-Dienste, wo vorhanden)Kurzer Druck der Taste
PHONEAnzeige der Telefondaten Kurzer Druck der Taste
TRIP (*)Trip-Menü öffnen Kurzer Druck der Taste
NAV (**)Zugriff auf die Navigationsfunktion (Straßenkarte) Kurzer Druck der Taste
MEDIAAudio-Quelle wählen: USB, AUX (wo vorgesehen),
Bluetooth®Kurzer Druck der Taste
RADIOZugriff auf den Radiomodus Kurzer Druck der Taste
(*) NurUConnect™5” LIVE
(**) NurUConnect™5” Nav LIVE
278
MULTIMEDIA
