FIAT TIPO 5DOORS STATION WAGON 2019 Drift- och underhållshandbok (in Swedish)

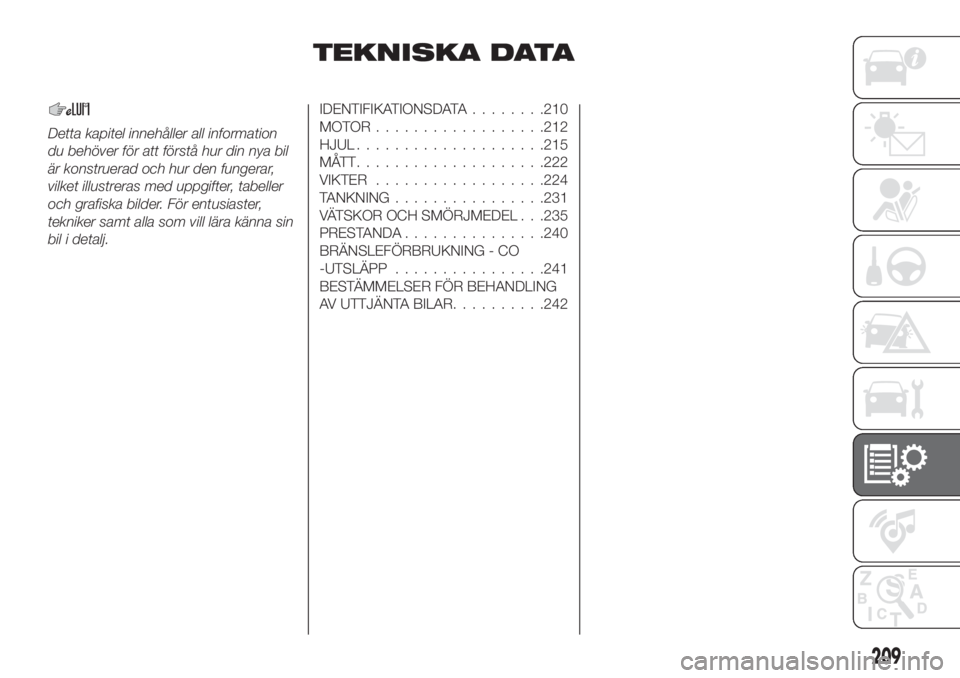

TEKNISKA DATA
Detta kapitel innehåller all information
du behöver för att förstå hur din nya bil
är konstruerad och hur den fungerar,
vilket illustreras med uppgifter, tabeller
och grafiska bilder. För entusiaster,
tekniker samt alla som vill lära känna sin
bil i detalj.
IDENTIFIKATIONSDATA........210
MOTOR..................212
HJUL....................215
MÅTT....................222
VIKTER..................224
TANKNING................231
VÄTSKOR OCH SMÖRJMEDEL . . .235
PRESTANDA...............240
BRÄNSLEFÖRBRUKNING - CO
-UTSLÄPP................241
BESTÄMMELSER FÖR BEHANDLING
AV UTTJÄNTA BILAR..........242
209

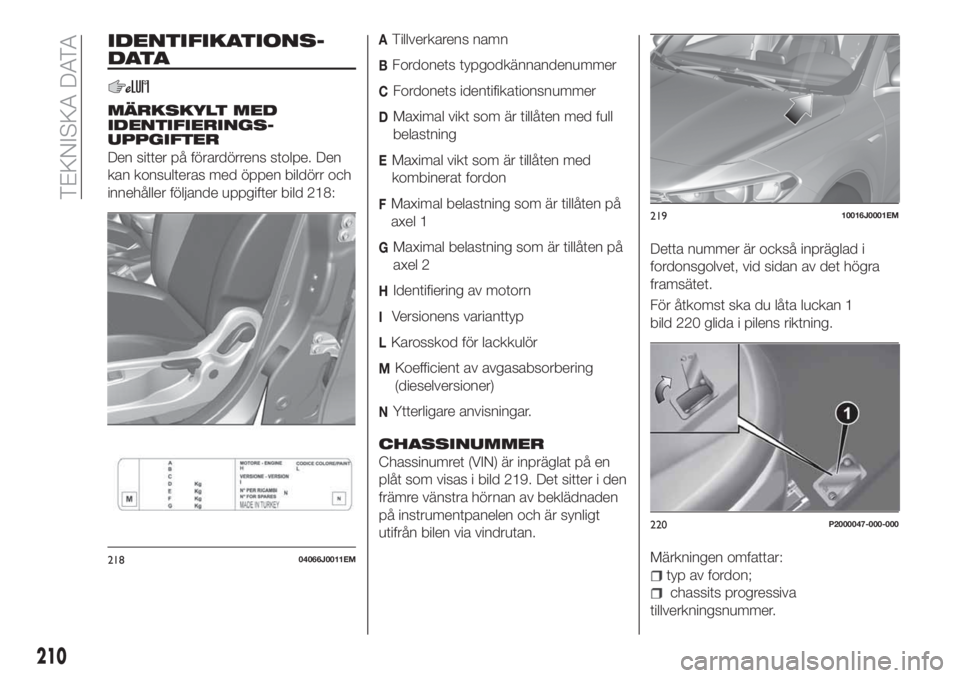

IDENTIFIKATIONS-
DATA
MÄRKSKYLT MED
IDENTIFIERINGS-
UPPGIFTER
Den sitter på förardörrens stolpe. Den
kan konsulteras med öppen bildörr och
innehåller följande uppgifter bild 218:
ATillverkarens namn
BFordonets typgodkännandenummer
CFordonets identifikationsnummer
DMaximal vikt som är tillåten med full
belastning
EMaximal vikt som är tillåten med
kombinerat fordon
FMaximal belastning som är tillåten på
axel 1
GMaximal belastning som är tillåten på
axel 2
HIdentifiering av motorn
Versionens varianttyp
LKarosskod för lackkulör
MKoefficient av avgasabsorbering
(dieselversioner)
NYtterligare anvisningar.
CHASSINUMMER
Chassinumret (VIN) är inpräglat på en
plåt som visas i bild 219. Det sitter i den
främre vänstra hörnan av beklädnaden
på instrumentpanelen och är synligt
utifrån bilen via vindrutan.Detta nummer är också inpräglad i
fordonsgolvet, vid sidan av det högra
framsätet.
För åtkomst ska du låta luckan 1
bild 220 glida i pilens riktning.
Märkningen omfattar:
typ av fordon;
chassits progressiva
tillverkningsnummer.
21804066J0011EM
21910016J0001EM
220P2000047-000-000
210
TEKNISKA DATA
I

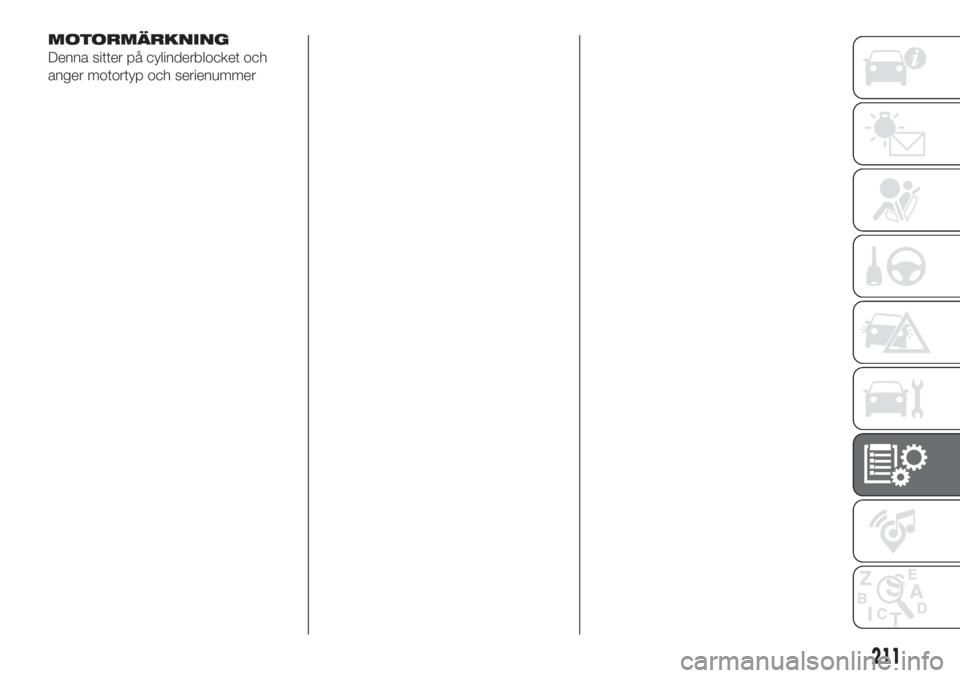

MOTORMÄRKNING
Denna sitter på cylinderblocket och
anger motortyp och serienummer
211

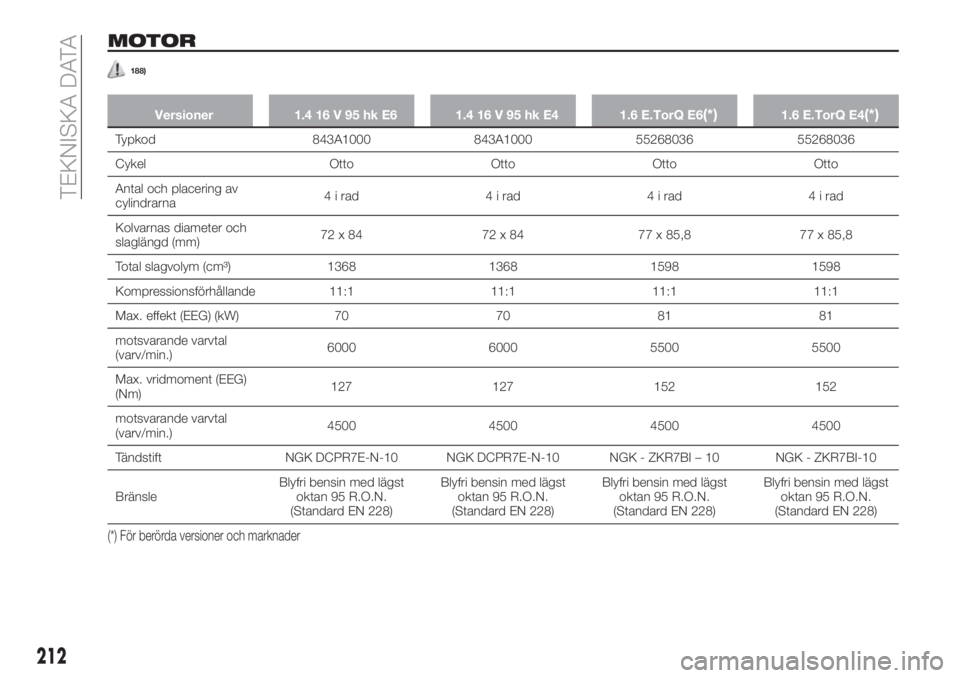

MOTOR
188)
Versioner 1.4 16 V 95 hk E6 1.4 16 V 95 hk E4 1.6 E.TorQ E6(*)1.6 E.TorQ E4(*)
Typkod 843A1000 843A1000 55268036 55268036
Cykel Otto Otto Otto Otto
Antal och placering av
cylindrarna4 i rad 4 i rad 4 i rad 4 i rad
Kolvarnas diameter och
slaglängd (mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Total slagvolym (cm³) 1368 1368 1598 1598
Kompressionsförhållande 11:1 11:1 11:1 11:1
Max. effekt (EEG) (kW) 70 70 81 81
motsvarande varvtal
(varv/min.)6000 6000 5500 5500
Max. vridmoment (EEG)
(Nm)127 127 152 152
motsvarande varvtal
(varv/min.)4500 4500 4500 4500
Tändstift NGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK - ZKR7BI – 10 NGK - ZKR7BI-10
BränsleBlyfri bensin med lägst
oktan 95 R.O.N.
(Standard EN 228)Blyfri bensin med lägst
oktan 95 R.O.N.
(Standard EN 228)Blyfri bensin med lägst
oktan 95 R.O.N.
(Standard EN 228)Blyfri bensin med lägst
oktan 95 R.O.N.
(Standard EN 228)
(*) För berörda versioner och marknader
212
TEKNISKA DATA

Versioner 1.4 T-jet 120 hk 1.4 T-jet 120 hk LPG
Typkod 940B7000 940B7000
Cykel Otto Otto
Antal och placering av cylindrarna 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72 x 84 72 x 84
Total slagvolym (cm³) 1368 1368
Kompressionsförhållande 9,8:1 9,8:1
Max. effekt (EEG) (kW) 88 88
motsvarande varvtal (varv/min.) 5000 5000
Max. vridmoment (EEG) (Nm) 215 215
motsvarande varvtal (varv/min.) 2500 2500
Tändstift NGK IKR9J8 NGK IKR9J8
BränsleBlyfri bensin med lägst oktan 95 R.O.N.
(Standard EN 228)LPG-fordonsdiesel (Standard EN589)
213

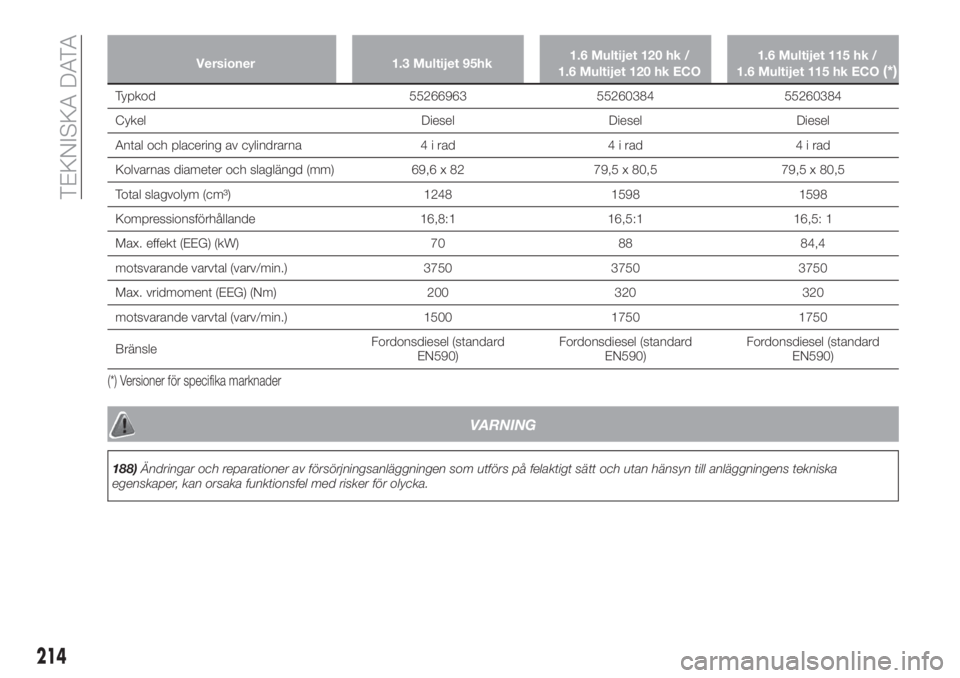

Versioner 1.3 Multijet 95hk1.6 Multijet 120 hk /
1.6 Multijet 120 hk ECO1.6 Multijet 115 hk /
1.6 Multijet 115 hk ECO(*)
Typkod 55266963 55260384 55260384
Cykel Diesel Diesel Diesel
Antal och placering av cylindrarna 4 i rad 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Total slagvolym (cm³) 1248 1598 1598
Kompressionsförhållande 16,8:1 16,5:1 16,5: 1
Max. effekt (EEG) (kW) 70 88 84,4
motsvarande varvtal (varv/min.) 3750 3750 3750
Max. vridmoment (EEG) (Nm) 200 320 320
motsvarande varvtal (varv/min.) 1500 1750 1750
BränsleFordonsdiesel (standard
EN590)Fordonsdiesel (standard
EN590)Fordonsdiesel (standard
EN590)
(*) Versioner för specifika marknader
VARNING
188)Ändringar och reparationer av försörjningsanläggningen som utförs på felaktigt sätt och utan hänsyn till anläggningens tekniska
egenskaper, kan orsaka funktionsfel med risker för olycka.
214
TEKNISKA DATA

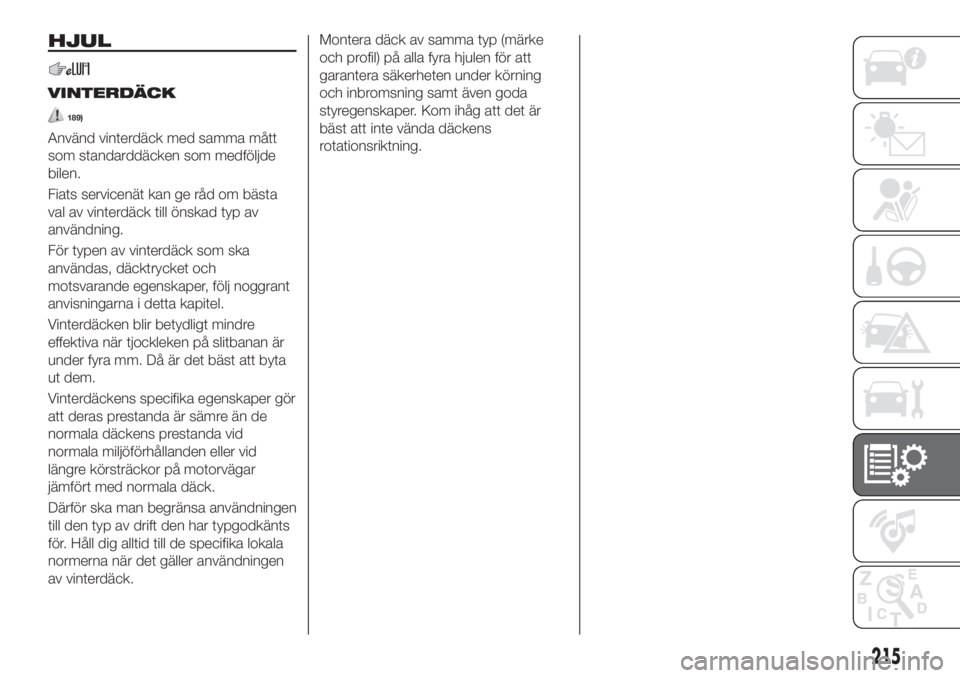

HJUL
VINTERDÄCK
189)
Använd vinterdäck med samma mått
som standarddäcken som medföljde
bilen.
Fiats servicenät kan ge råd om bästa
val av vinterdäck till önskad typ av
användning.
För typen av vinterdäck som ska
användas, däcktrycket och
motsvarande egenskaper, följ noggrant
anvisningarna i detta kapitel.
Vinterdäcken blir betydligt mindre
effektiva när tjockleken på slitbanan är
under fyra mm. Då är det bäst att byta
ut dem.
Vinterdäckens specifika egenskaper gör
att deras prestanda är sämre än de
normala däckens prestanda vid
normala miljöförhållanden eller vid
längre körsträckor på motorvägar
jämfört med normala däck.
Därför ska man begränsa användningen
till den typ av drift den har typgodkänts
för. Håll dig alltid till de specifika lokala
normerna när det gäller användningen
av vinterdäck.Montera däck av samma typ (märke
och profil) på alla fyra hjulen för att
garantera säkerheten under körning
och inbromsning samt även goda
styregenskaper. Kom ihåg att det är
bäst att inte vända däckens
rotationsriktning.
215

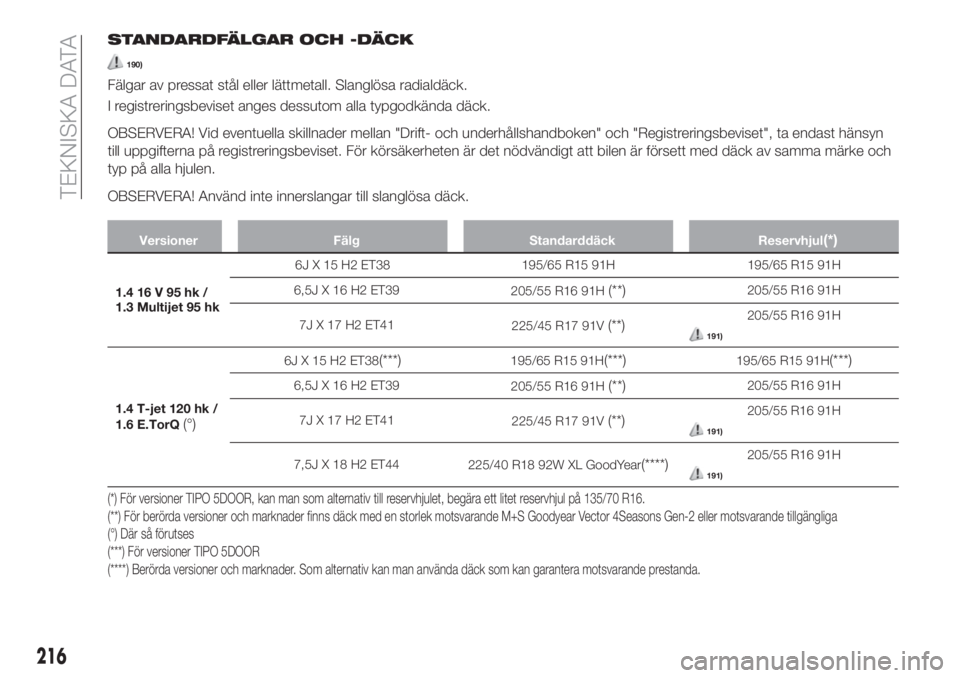

STANDARDFÄLGAR OCH -DÄCK
190)
Fälgar av pressat stål eller lättmetall. Slanglösa radialdäck.
I registreringsbeviset anges dessutom alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader mellan "Drift- och underhållshandboken" och "Registreringsbeviset", ta endast hänsyn
till uppgifterna på registreringsbeviset. För körsäkerheten är det nödvändigt att bilen är försett med däck av samma märke och
typ på alla hjulen.
OBSERVERA! Använd inte innerslangar till slanglösa däck.
Versioner Fälg Standarddäck Reservhjul(*)
1.416V95hk/
1.3 Multijet 95 hk6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
1.4 T-jet 120 hk /
1.6 E.TorQ(°)
6J X 15 H2 ET38(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
(*) För versioner TIPO 5DOOR, kan man som alternativ till reservhjulet, begära ett litet reservhjul på 135/70 R16.
(**) För berörda versioner och marknader finns däck med en storlek motsvarande M+S Goodyear Vector 4Seasons Gen-2 eller motsvarande tillgängliga
(°) Där så förutses
(***) För versioner TIPO 5DOOR
(****) Berörda versioner och marknader. Som alternativ kan man använda däck som kan garantera motsvarande prestanda.
216
TEKNISKA DATA

Versioner Fälg Standarddäck Reservhjul(*)
1.4 T-jet 120 hk
LPG6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120 hk /
1.6 Multijet
115 hk
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
1.6 Multijet
120 hk ECO /
1.6 Multijet
115 hk ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) För versioner TIPO 5DOOR, kan man som alternativ till reservhjulet, begära ett litet reservhjul på 135/70 R16.
(**) För berörda versioner och marknader finns däck med en storlek motsvarande M+S Goodyear Vector 4Seasons Gen-2 eller motsvarande tillgängliga
(****) Berörda versioner och marknader. Som alternativ kan man använda däck som kan garantera motsvarande prestanda.
(*****) Versioner för specifika marknader
(*****) Versioner för specifika marknader
Notering På de versioner som försetts med däcken 195 / 65 R15 och 205 / 55 R16 går det att montera snökedjor med
begränsade mått som inte skjuter ut mer än 9 mm från däckprofilen.
Notering På de versioner som försetts med däcken 225 / 45 R17 går det att montera snökedjor med begränsade mått som
inte skjuter ut mer än 7 mm från däckprofilen.
Notering Det går inte att sätta på kedjor på däcket 225/40 R18 92W XL.
217

KALLT DÄCKTRYCK (bar)
Om däcken är varma, ska trycket vara +0,3 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla
däck.
Om du behöver lyfta bilen, se avsnittet "Lyfta bilen" i kapitlet "I nödsituationer".
Version TIPO 5DOOR
Versioner DäckUtan belastning och med
medelhög belastningMed full belastning
ReservhjulReservhjul(**)Fram Bakre Fram Bakre
1.4 16 V
95 hk195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120 hk /
1.6 E.TorQ
(**)/ 1.3 Multijet
95 hk195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**) Berörda versioner och marknader.
(*) Vid användning av reservhjulet i nödsituationer, ska du kontrollera dess tryck och vid behov se till att anpassa hjulet till värdena som föreskrivs för däcket som
används på gällande hjulaxel.
(***) Berörda versioner och marknader. Som alternativ kan man använda däck som kan garantera motsvarande prestanda.
(****) Versioner 1.4 T-jet 120 hk / Versioner 1.6 E.TorQ
218
