FIAT TIPO 5DOORS STATION WAGON 2019 Instrukcja obsługi (in Polish)

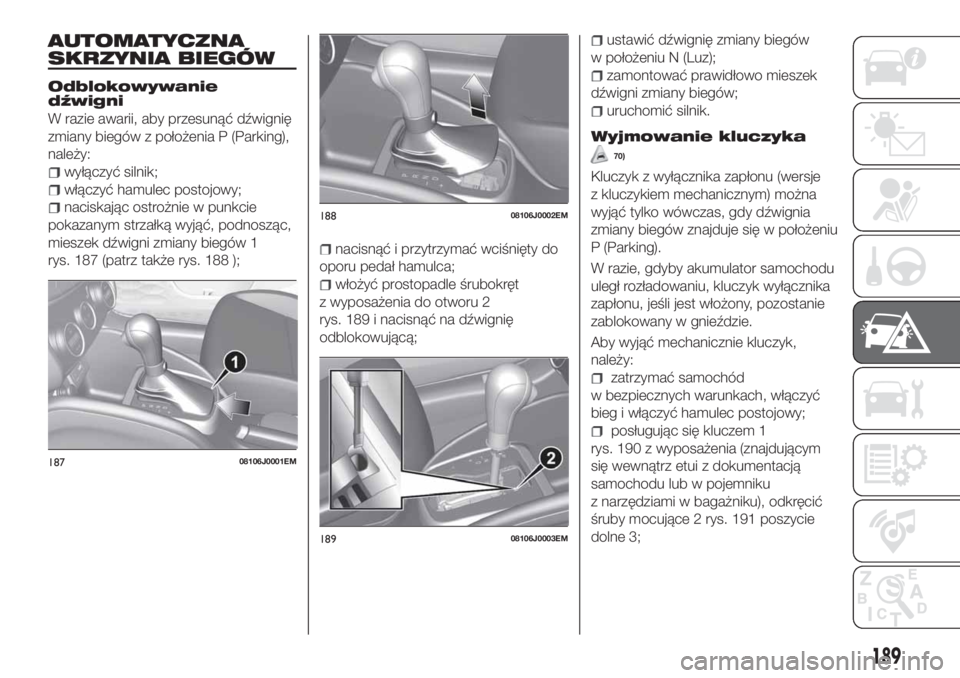

AUTOMATYCZNA
SKRZYNIA BIEGÓW
Odblokowywanie
dźwigni
W razie awarii, aby przesunąć dźwignię
zmiany biegów z położenia P (Parking),
należy:
wyłączyć silnik;
włączyć hamulec postojowy;
naciskając ostrożnie w punkcie
pokazanym strzałką wyjąć, podnosząc,
mieszek dźwigni zmiany biegów 1
rys. 187 (patrz także rys. 188 );
nacisnąć i przytrzymać wciśnięty do
oporu pedał hamulca;
włożyć prostopadle śrubokręt
z wyposażenia do otworu 2
rys. 189 i nacisnąć na dźwignię
odblokowującą;
ustawić dźwignię zmiany biegów
w położeniu N (Luz);
zamontować prawidłowo mieszek
dźwigni zmiany biegów;
uruchomić silnik.
Wyjmowanie kluczyka
70)
Kluczyk z wyłącznika zapłonu (wersje
z kluczykiem mechanicznym) można
wyjąć tylko wówczas, gdy dźwignia
zmiany biegów znajduje się w położeniu
P (Parking).
W razie, gdyby akumulator samochodu
uległ rozładowaniu, kluczyk wyłącznika
zapłonu, jeśli jest włożony, pozostanie
zablokowany w gnieździe.
Aby wyjąć mechanicznie kluczyk,
należy:
zatrzymać samochód
w bezpiecznych warunkach, włączyć
bieg i włączyć hamulec postojowy;
posługując się kluczem 1
rys. 190 z wyposażenia (znajdującym
się wewnątrz etui z dokumentacją
samochodu lub w pojemniku
z narzędziami w bagażniku), odkręcić
śruby mocujące 2 rys. 191 poszycie
dolne 3;
18708106J0001EM
18808106J0002EM
18908106J0003EM
189

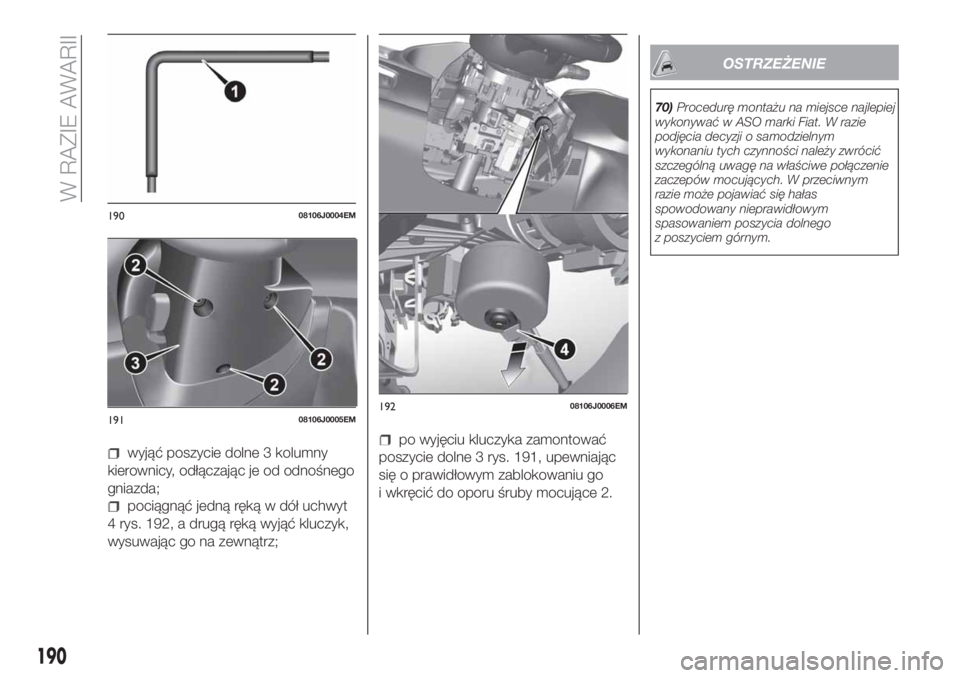

wyjąć poszycie dolne 3 kolumny
kierownicy, odłączając je od odnośnego
gniazda;
pociągnąć jedną ręką w dół uchwyt
4 rys. 192, a drugą ręką wyjąć kluczyk,
wysuwając go na zewnątrz;
po wyjęciu kluczyka zamontować
poszycie dolne 3 rys. 191, upewniając
się o prawidłowym zablokowaniu go
i wkręcić do oporu śruby mocujące 2.
OSTRZEŻENIE
70)Procedurę montażu na miejsce najlepiej
wykonywać w ASO marki Fiat. W razie
podjęcia decyzji o samodzielnym
wykonaniu tych czynności należy zwrócić
szczególną uwagę na właściwe połączenie
zaczepów mocujących. W przeciwnym
razie może pojawiać się hałas
spowodowany nieprawidłowym
spasowaniem poszycia dolnego
z poszyciem górnym.
19008106J0004EM
19108106J0005EM19208106J0006EM
190
W RAZIE AWARII

AUTOMATYCZNA
SKRZYNIA BIEGÓW
Z PODWÓJNYM
SPRZĘGŁEM
Odblokowywanie
dźwigni
W razie awarii lub rozładowania
akumulatora w celu odblokowania
dźwigni zmiany biegów należy:
wyłączyć silnik;
włączyć hamulec postojowy;
naciskając ostrożnie w punkcie
pokazanym strzałką, wyjąć zaślepkę 1
rys. 193 (wraz z mieszkiem), podnosząc
ją (patrz również rys. 193 );
nacisnąć i przytrzymać wciśnięty do
oporu pedał hamulca;
włożyć prostopadle śrubokręt
z wyposażenia do otworu 2
rys. 194 i nacisnąć na dźwignię
odblokowującą;
ustawić dźwignię zmiany biegów
w położeniu N (Luz);
zamontować prawidłowo zaślepkę
i mieszek dźwigni zmiany biegów;
uruchomić silnik.
Wyjmowanie kluczyka
71)
Kluczyk z wyłącznika zapłonu można
wyjąć tylko wówczas, gdy dźwignia
wybierania biegów znajduje się
w położeniu P (Parking). W razie, gdyby
akumulator samochodu uległ
rozładowaniu, kluczyk wyłącznika
zapłonu, jeśli jest włożony, pozostanie
zablokowany w gnieździe.
Aby wyjąć mechanicznie kluczyk,
należy:
zatrzymać samochód
w bezpiecznych warunkach i włączyć
hamulec postojowy;
posługując się kluczem 1
rys. 196 z wyposażenia (znajdującym
się wewnątrz etui z dokumentacją
samochodu), odkręcić śruby mocujące
2 rys. 197 poszycie dolne 3;
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
191

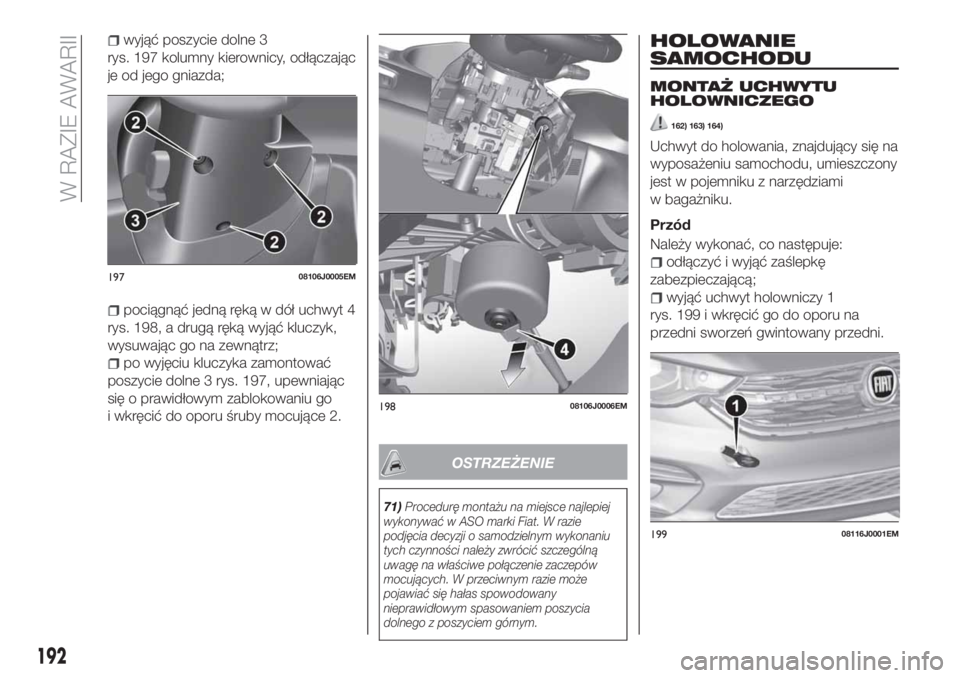

wyjąć poszycie dolne 3
rys. 197 kolumny kierownicy, odłączając
je od jego gniazda;
pociągnąć jedną ręką w dół uchwyt 4
rys. 198, a drugą ręką wyjąć kluczyk,
wysuwając go na zewnątrz;
po wyjęciu kluczyka zamontować
poszycie dolne 3 rys. 197, upewniając
się o prawidłowym zablokowaniu go
i wkręcić do oporu śruby mocujące 2.
OSTRZEŻENIE
71)Procedurę montażu na miejsce najlepiej
wykonywać w ASO marki Fiat. W razie
podjęcia decyzji o samodzielnym wykonaniu
tych czynności należy zwrócić szczególną
uwagę na właściwe połączenie zaczepów
mocujących. W przeciwnym razie może
pojawiać się hałas spowodowany
nieprawidłowym spasowaniem poszycia
dolnego z poszyciem górnym.
HOLOWANIE
SAMOCHODU
MONTAŻ UCHWYTU
HOLOWNICZEGO
162) 163) 164)
Uchwyt do holowania, znajdujący się na
wyposażeniu samochodu, umieszczony
jest w pojemniku z narzędziami
w bagażniku.
Przód
Należy wykonać, co następuje:
odłączyć i wyjąć zaślepkę
zabezpieczającą;
wyjąć uchwyt holowniczy 1
rys. 199 i wkręcić go do oporu na
przedni sworzeń gwintowany przedni.
19708106J0005EM
19808106J0006EM
19908116J0001EM
192
W RAZIE AWARII

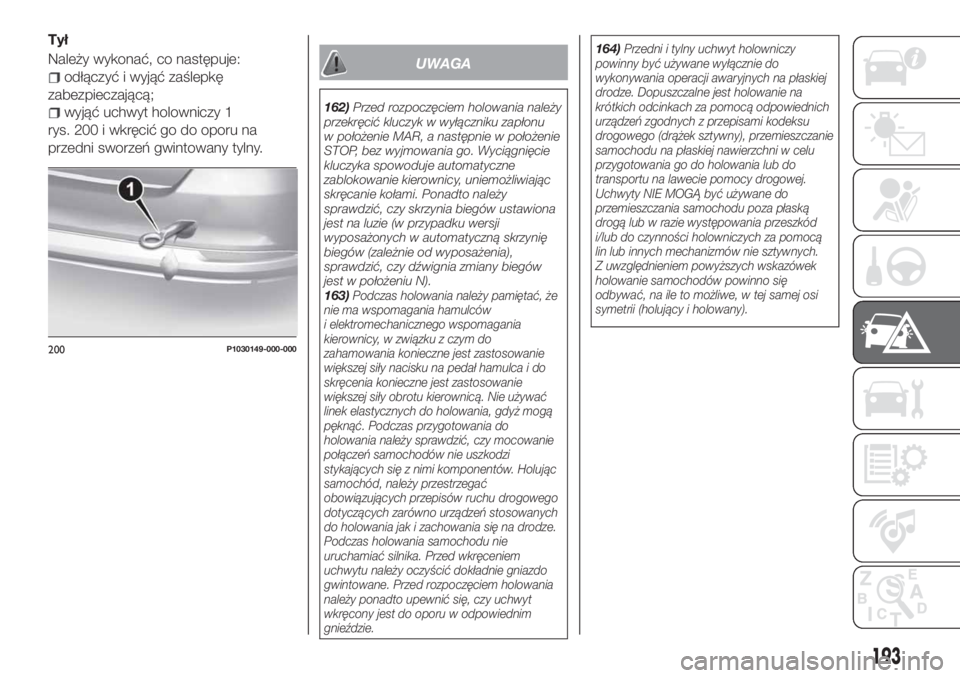

Tył
Należy wykonać, co następuje:
odłączyć i wyjąć zaślepkę
zabezpieczającą;
wyjąć uchwyt holowniczy 1
rys. 200 i wkręcić go do oporu na
przedni sworzeń gwintowany tylny.
UWAGA
162)Przed rozpoczęciem holowania należy
przekręcić kluczyk w wyłączniku zapłonu
w położenie MAR, a następnie w położenie
STOP, bez wyjmowania go. Wyciągnięcie
kluczyka spowoduje automatyczne
zablokowanie kierownicy, uniemożliwiając
skręcanie kołami. Ponadto należy
sprawdzić, czy skrzynia biegów ustawiona
jest na luzie (w przypadku wersji
wyposażonych w automatyczną skrzynię
biegów (zależnie od wyposażenia),
sprawdzić, czy dźwignia zmiany biegów
jest w położeniu N).
163)
Podczas holowania należy pamiętać, że
nie ma wspomagania hamulców
i elektromechanicznego wspomagania
kierownicy, w związku z czym do
zahamowania konieczne jest zastosowanie
większej siły nacisku na pedał hamulca i do
skręcenia konieczne jest zastosowanie
większej siły obrotu kierownicą. Nie używać
linek elastycznych do holowania, gdyż mogą
pęknąć. Podczas przygotowania do
holowania należy sprawdzić, czy mocowanie
połączeń samochodów nie uszkodzi
stykających się z nimi komponentów. Holując
samochód, należy przestrzegać
obowiązujących przepisów ruchu drogowego
dotyczących zarówno urządzeń stosowanych
do holowania jak i zachowania się na drodze.
Podczas holowania samochodu nie
uruchamiać silnika. Przed wkręceniem
uchwytu należy oczyścić dokładnie gniazdo
gwintowane. Przed rozpoczęciem holowania
należy ponadto upewnić się, czy uchwyt
wkręcony jest do oporu w odpowiednim
gnieździe.
164)Przedni i tylny uchwyt holowniczy
powinny być używane wyłącznie do
wykonywania operacji awaryjnych na płaskiej
drodze. Dopuszczalne jest holowanie na
krótkich odcinkach za pomocą odpowiednich
urządzeń zgodnych z przepisami kodeksu
drogowego (drążek sztywny), przemieszczanie
samochodu na płaskiej nawierzchni w celu
przygotowania go do holowania lub do
transportu na lawecie pomocy drogowej.
Uchwyty NIE MOGĄ być używane do
przemieszczania samochodu poza płaską
drogą lub w razie występowania przeszkód
i/lub do czynności holowniczych za pomocą
lin lub innych mechanizmów nie sztywnych.
Z uwzględnieniem powyższych wskazówek
holowanie samochodów powinno się
odbywać, na ile to możliwe, w tej samej osi
symetrii (holujący i holowany).
200P1030149-000-000
193

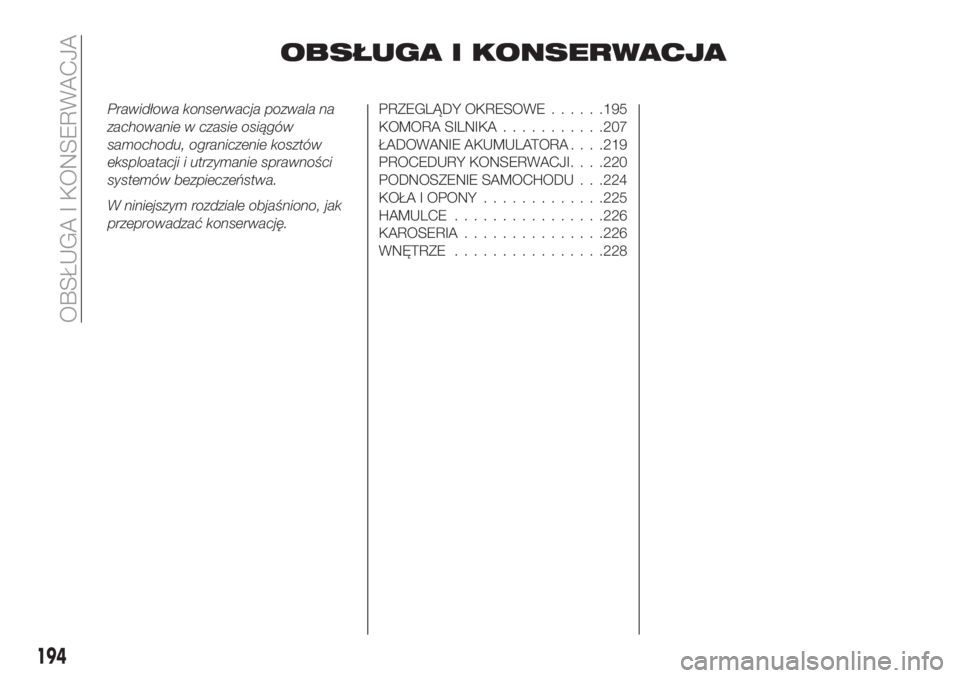

OBSŁUGA I KONSERWACJA
Prawidłowa konserwacja pozwala na
zachowanie w czasie osiągów
samochodu, ograniczenie kosztów
eksploatacji i utrzymanie sprawności
systemów bezpieczeństwa.
W niniejszym rozdziale objaśniono, jak
przeprowadzać konserwację.PRZEGLĄDY OKRESOWE......195
KOMORA SILNIKA...........207
ŁADOWANIE AKUMULATORA. . . .219
PROCEDURY KONSERWACJI. . . .220
PODNOSZENIE SAMOCHODU . . .224
KOŁA I OPONY.............225
HAMULCE................226
KAROSERIA...............226
WNĘTRZE................228
194
OBSŁUGA I KONSERWACJA

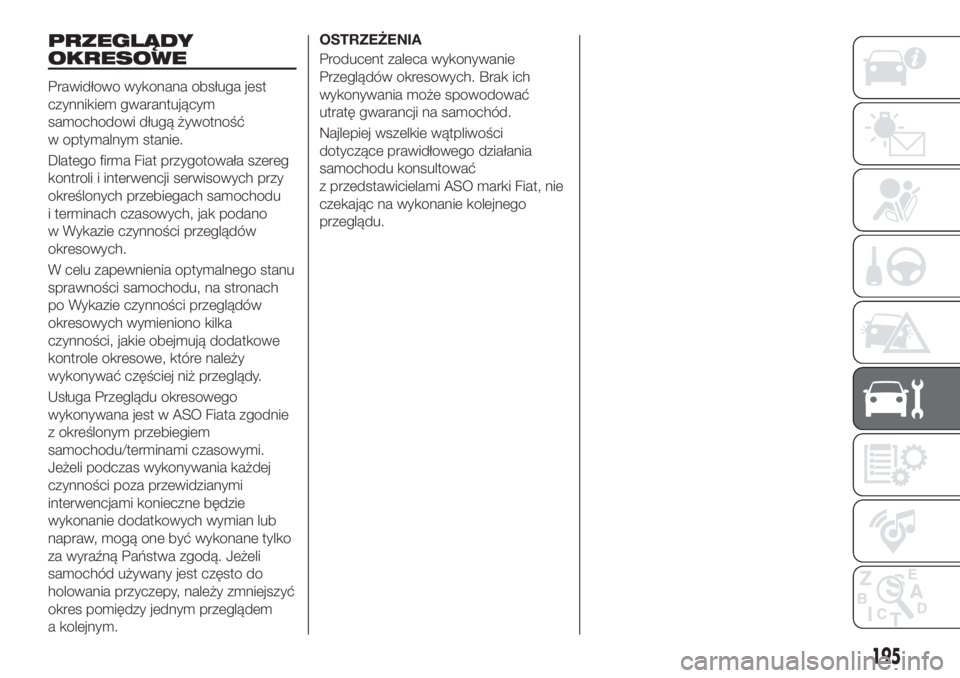

PRZEGLĄDY
OKRESOWE
Prawidłowo wykonana obsługa jest
czynnikiem gwarantującym
samochodowi długą żywotność
w optymalnym stanie.
Dlatego firma Fiat przygotowała szereg
kontroli i interwencji serwisowych przy
określonych przebiegach samochodu
i terminach czasowych, jak podano
w Wykazie czynności przeglądów
okresowych.
W celu zapewnienia optymalnego stanu
sprawności samochodu, na stronach
po Wykazie czynności przeglądów
okresowych wymieniono kilka
czynności, jakie obejmują dodatkowe
kontrole okresowe, które należy
wykonywać częściej niż przeglądy.
Usługa Przeglądu okresowego
wykonywana jest w ASO Fiata zgodnie
z określonym przebiegiem
samochodu/terminami czasowymi.
Jeżeli podczas wykonywania każdej
czynności poza przewidzianymi
interwencjami konieczne będzie
wykonanie dodatkowych wymian lub
napraw, mogą one być wykonane tylko
za wyraźną Państwa zgodą. Jeżeli
samochód używany jest często do
holowania przyczepy, należy zmniejszyć
okres pomiędzy jednym przeglądem
a kolejnym.OSTRZEŻENIA
Producent zaleca wykonywanie
Przeglądów okresowych. Brak ich
wykonywania może spowodować
utratę gwarancji na samochód.
Najlepiej wszelkie wątpliwości
dotyczące prawidłowego działania
samochodu konsultować
z przedstawicielami ASO marki Fiat, nie
czekając na wykonanie kolejnego
przeglądu.
195

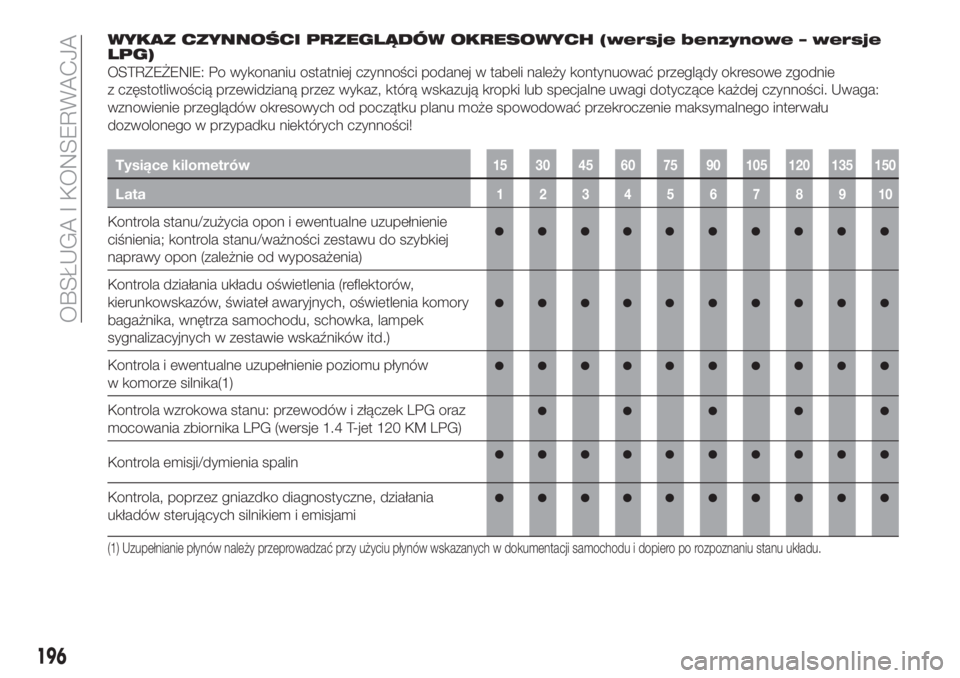

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje benzynowe – wersje
LPG)
OSTRZEŻENIE: Po wykonaniu ostatniej czynności podanej w tabeli należy kontynuować przeglądy okresowe zgodnie
z częstotliwością przewidzianą przez wykaz, którą wskazują kropki lub specjalne uwagi dotyczące każdej czynności. Uwaga:
wznowienie przeglądów okresowych od początku planu może spowodować przekroczenie maksymalnego interwału
dozwolonego w przypadku niektórych czynności!
Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)
Kontrola i ewentualne uzupełnienie poziomu płynów
w komorze silnika(1)
Kontrola wzrokowa stanu: przewodów i złączek LPG oraz
mocowania zbiornika LPG (wersje 1.4 T-jet 120 KM LPG)
Kontrola emisji/dymienia spalin
Kontrola, poprzez gniazdko diagnostyczne, działania
układów sterujących silnikiem i emisjami
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.
196
OBSŁUGA I KONSERWACJA

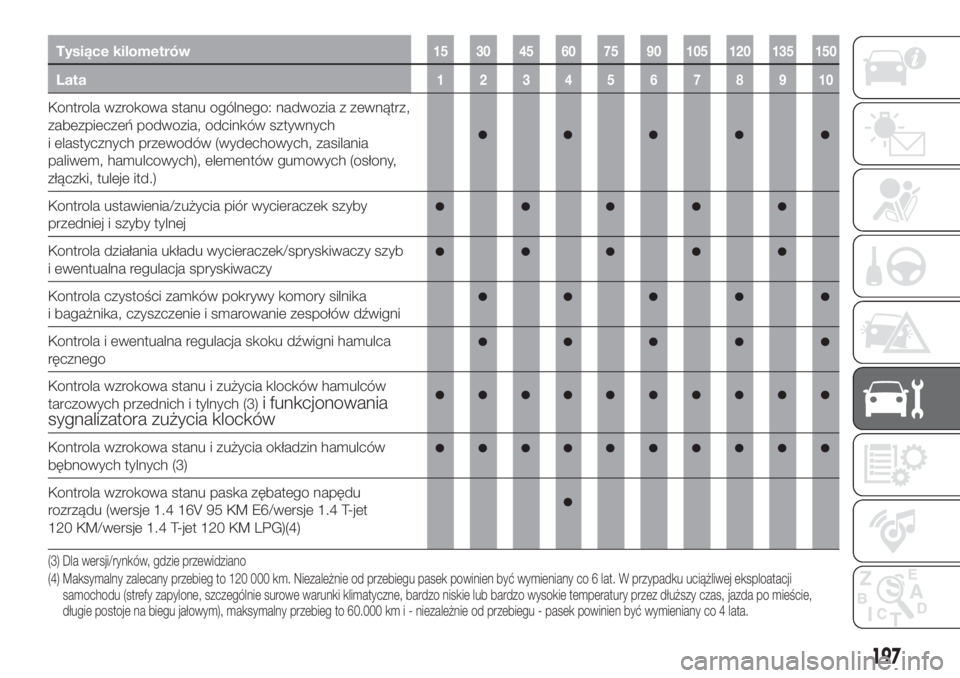

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych
i elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej
Kontrola działania układu wycieraczek/spryskiwaczy szyb
i ewentualna regulacja spryskiwaczy
Kontrola czystości zamków pokrywy komory silnika
i bagażnika, czyszczenie i smarowanie zespołów dźwigni
Kontrola i ewentualna regulacja skoku dźwigni hamulca
ręcznego
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i tylnych (3)
i funkcjonowania
sygnalizatora zużycia klocków
Kontrola wzrokowa stanu i zużycia okładzin hamulców
bębnowych tylnych (3)
Kontrola wzrokowa stanu paska zębatego napędu
rozrządu (wersje 1.4 16V 95 KM E6/wersje 1.4 T-jet
120 KM/wersje 1.4 T-jet 120 KM LPG)(4)
(3) Dla wersji/rynków, gdzie przewidziano
(4) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, szczególnie surowe warunki klimatyczne, bardzo niskie lub bardzo wysokie temperatury przez dłuższy czas, jazda po mieście,
długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od przebiegu - pasek powinien być wymieniany co 4 lata.
197

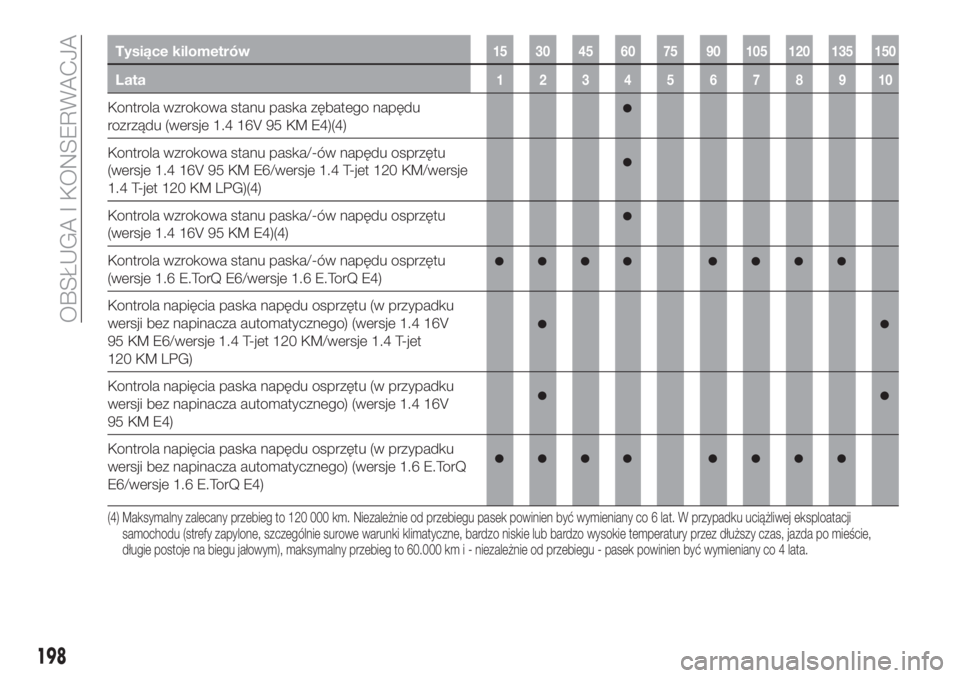

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola wzrokowa stanu paska zębatego napędu
rozrządu (wersje 1.4 16V 95 KM E4)(4)
Kontrola wzrokowa stanu paska/-ów napędu osprzętu
(wersje 1.4 16V 95 KM E6/wersje 1.4 T-jet 120 KM/wersje
1.4 T-jet 120 KM LPG)(4)
Kontrola wzrokowa stanu paska/-ów napędu osprzętu
(wersje 1.4 16V 95 KM E4)(4)
Kontrola wzrokowa stanu paska/-ów napędu osprzętu
(wersje 1.6 E.TorQ E6/wersje 1.6 E.TorQ E4)
Kontrola napięcia paska napędu osprzętu (w przypadku
wersji bez napinacza automatycznego) (wersje 1.4 16V
95 KM E6/wersje 1.4 T-jet 120 KM/wersje 1.4 T-jet
120 KM LPG)
Kontrola napięcia paska napędu osprzętu (w przypadku
wersji bez napinacza automatycznego) (wersje 1.4 16V
95 KM E4)
Kontrola napięcia paska napędu osprzętu (w przypadku
wersji bez napinacza automatycznego) (wersje 1.6 E.TorQ
E6/wersje 1.6 E.TorQ E4)
(4) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, szczególnie surowe warunki klimatyczne, bardzo niskie lub bardzo wysokie temperatury przez dłuższy czas, jazda po mieście,
długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od przebiegu - pasek powinien być wymieniany co 4 lata.
198
OBSŁUGA I KONSERWACJA
