Page 531 of 655

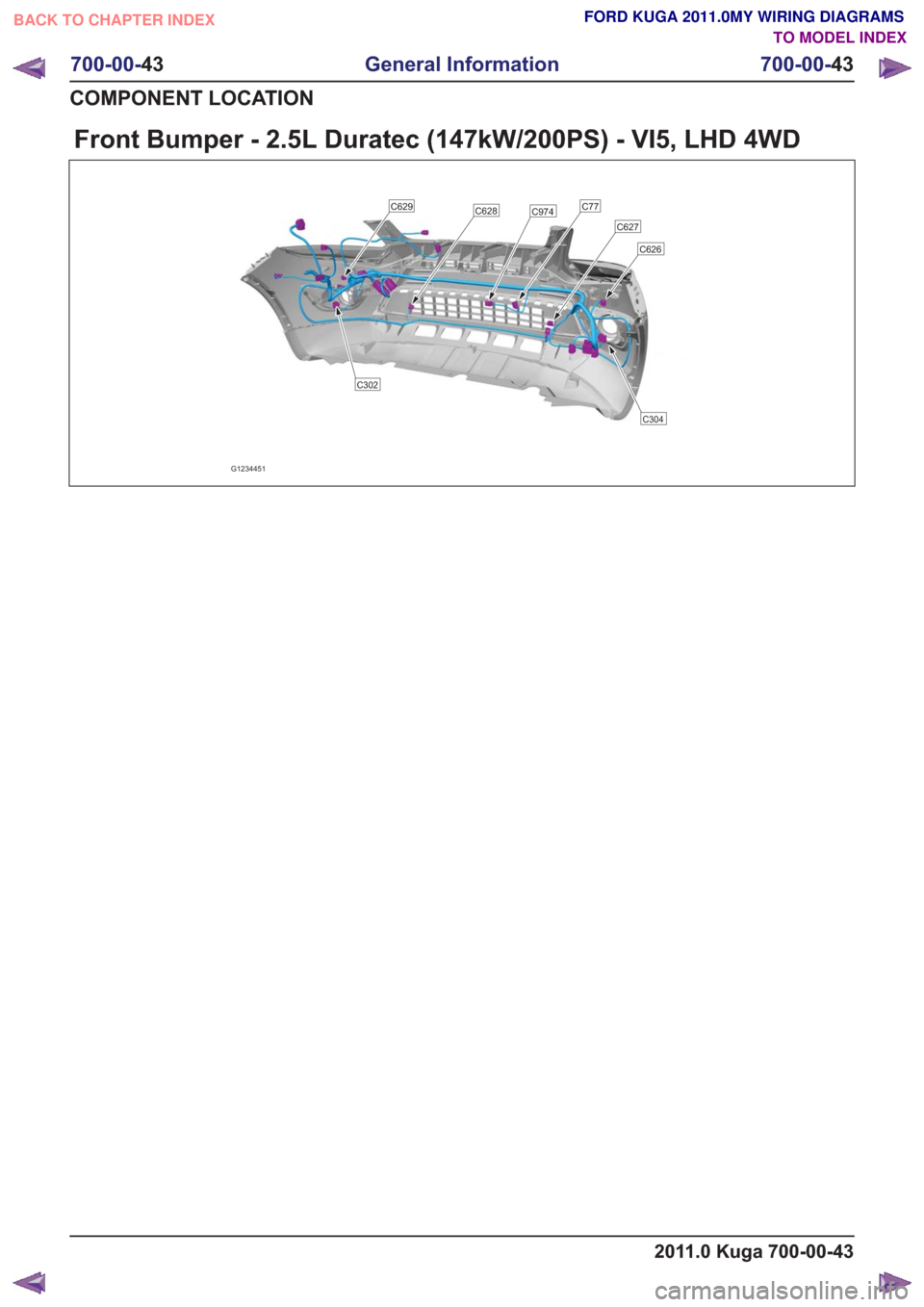

Front Bumper - 2.5L Duratec (147kW/200PS) - VI5, LHD 4WD
G1234451
C626
C627
C628C629C77C974
C302
C304
2011.0 Kuga 700-00-43
700-00-43
General Information
700-00- 43
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS
Page 532 of 655

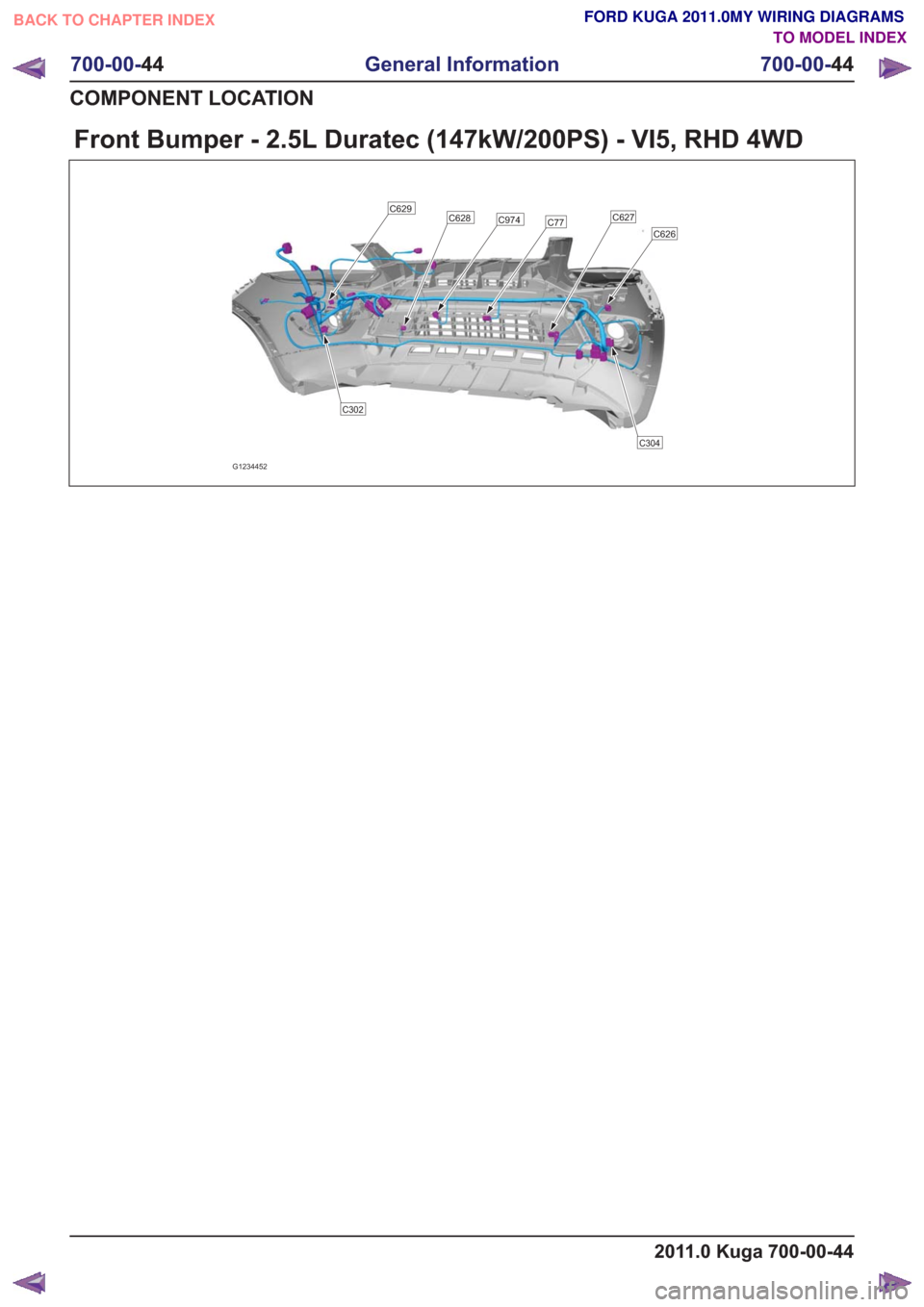

Front Bumper - 2.5L Duratec (147kW/200PS) - VI5, RHD 4WD
G1234452
C626
C627C77C974C628C629
C302
C304
2011.0 Kuga 700-00-44
700-00-44
General Information
700-00- 44
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS
Page 533 of 655

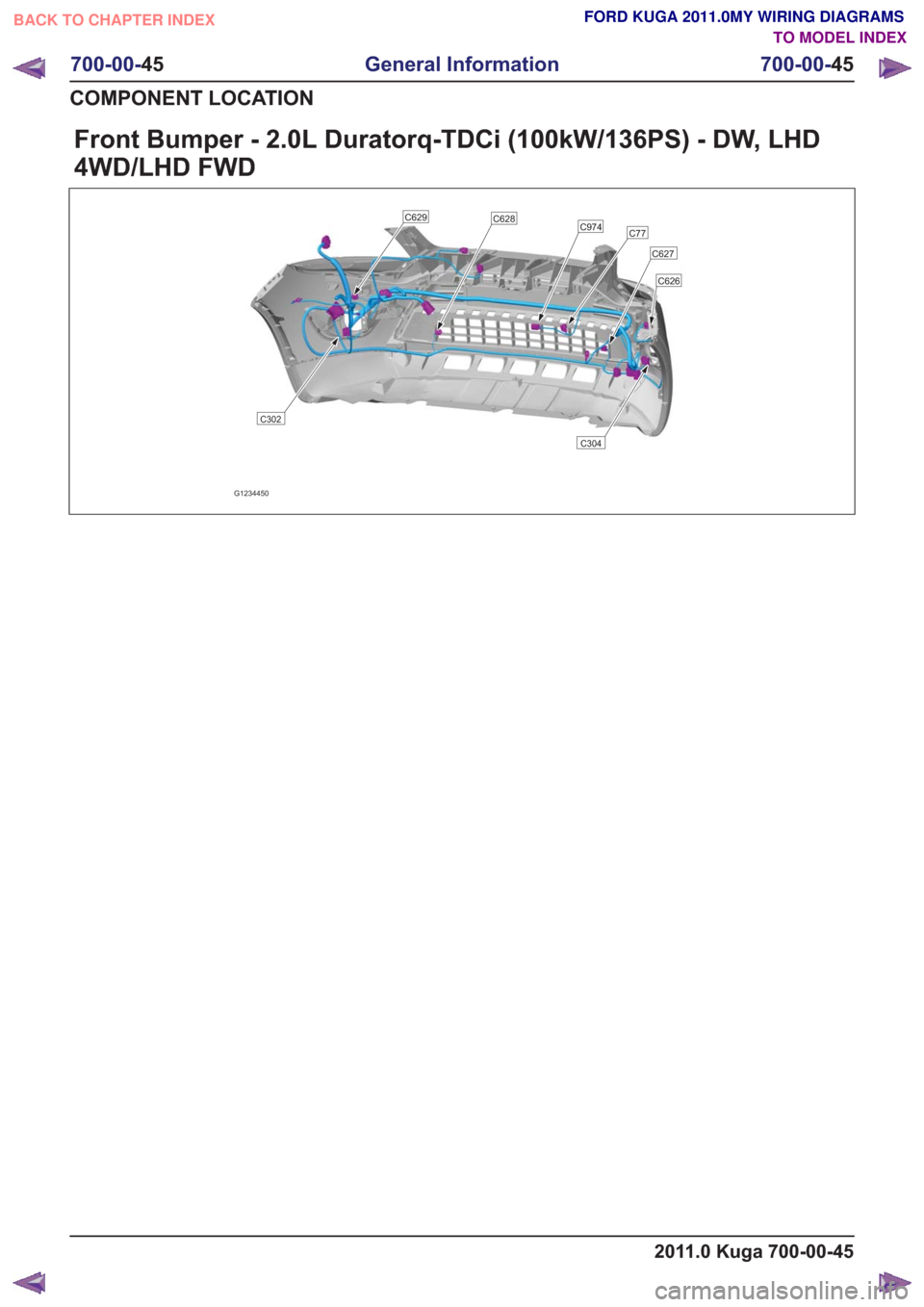

Front Bumper - 2.0L Duratorq-TDCi (100kW/136PS) - DW, LHD
4WD/LHD FWD
G1234450
C77C974
C627
C626
C628C629
C302
C304
2011.0 Kuga 700-00-45
700-00-45
General Information
700-00- 45
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS

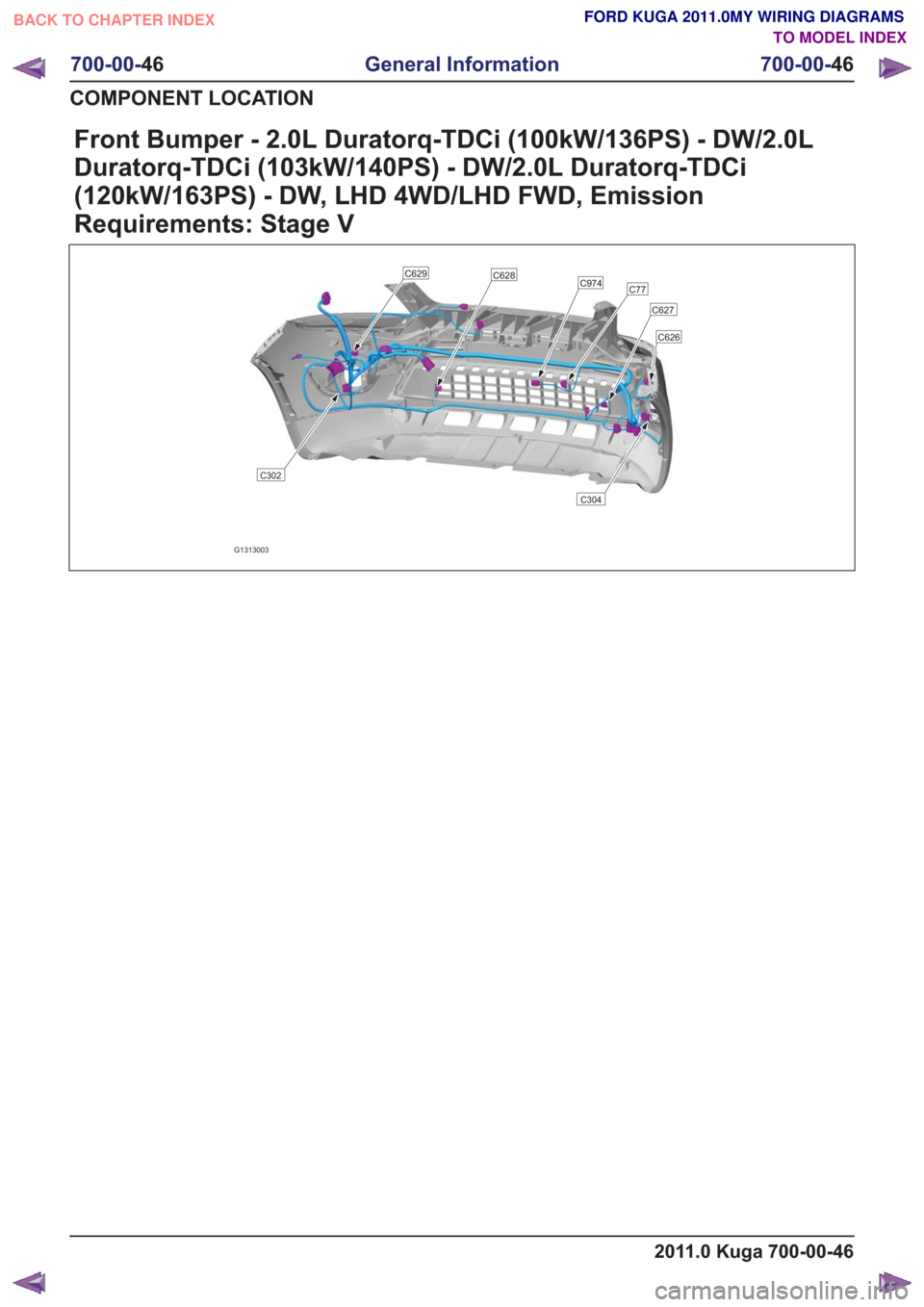

Page 534 of 655
Front Bumper - 2.0L Duratorq-TDCi (100kW/136PS) - DW/2.0L
Duratorq-TDCi (103kW/140PS) - DW/2.0L Duratorq-TDCi
(120kW/163PS) - DW, LHD 4WD/LHD FWD, Emission
Requirements: Stage V
G1313003
C77C974
C627
C626
C628C629
C302
C304
2011.0 Kuga 700-00-46
700-00-46
General Information
700-00- 46
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS
Page 535 of 655

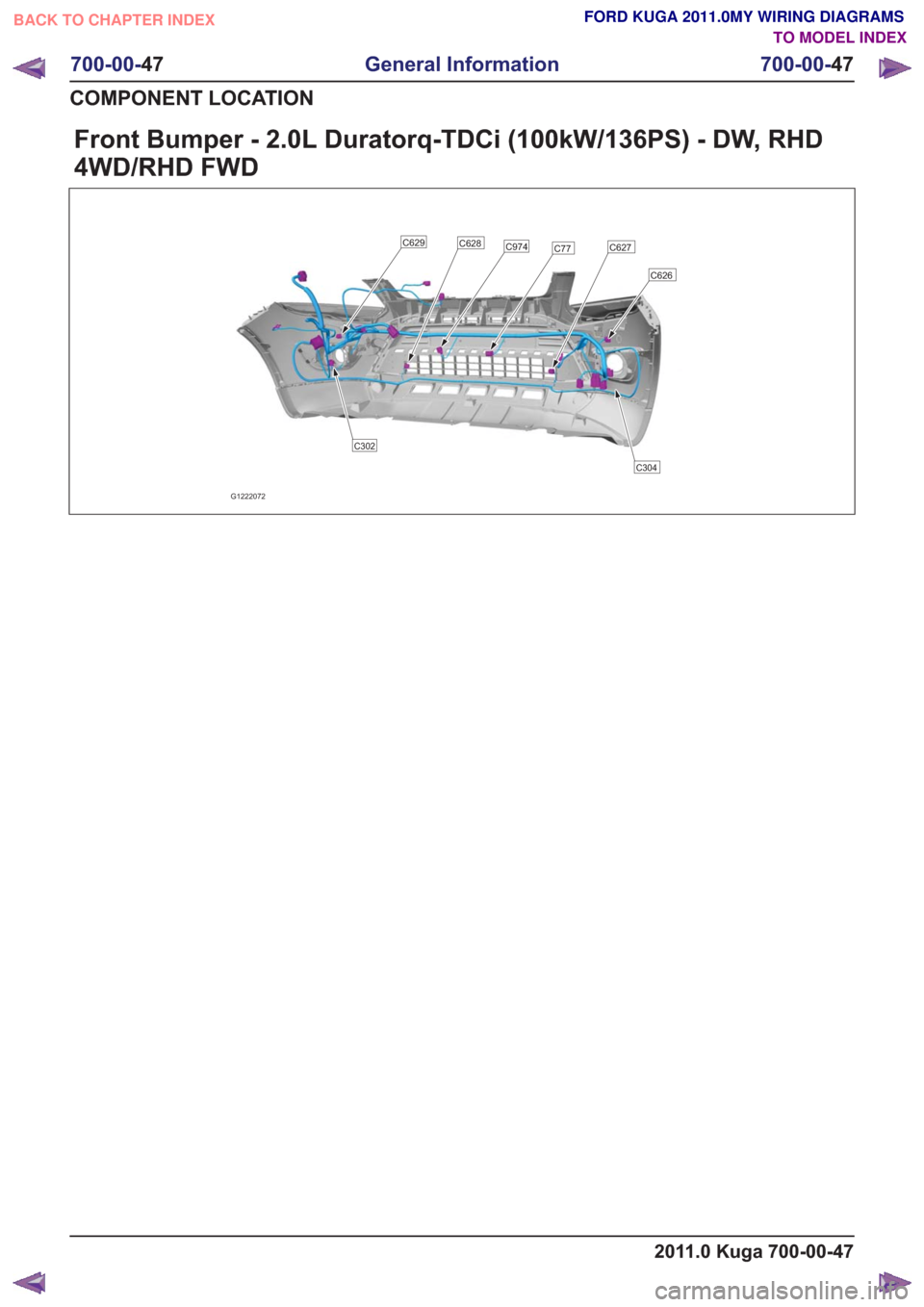

Front Bumper - 2.0L Duratorq-TDCi (100kW/136PS) - DW, RHD
4WD/RHD FWD
G1222072
C626
C627C77C974C629C628
C302
C304
2011.0 Kuga 700-00-47
700-00-47
General Information
700-00- 47
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS
Page 536 of 655

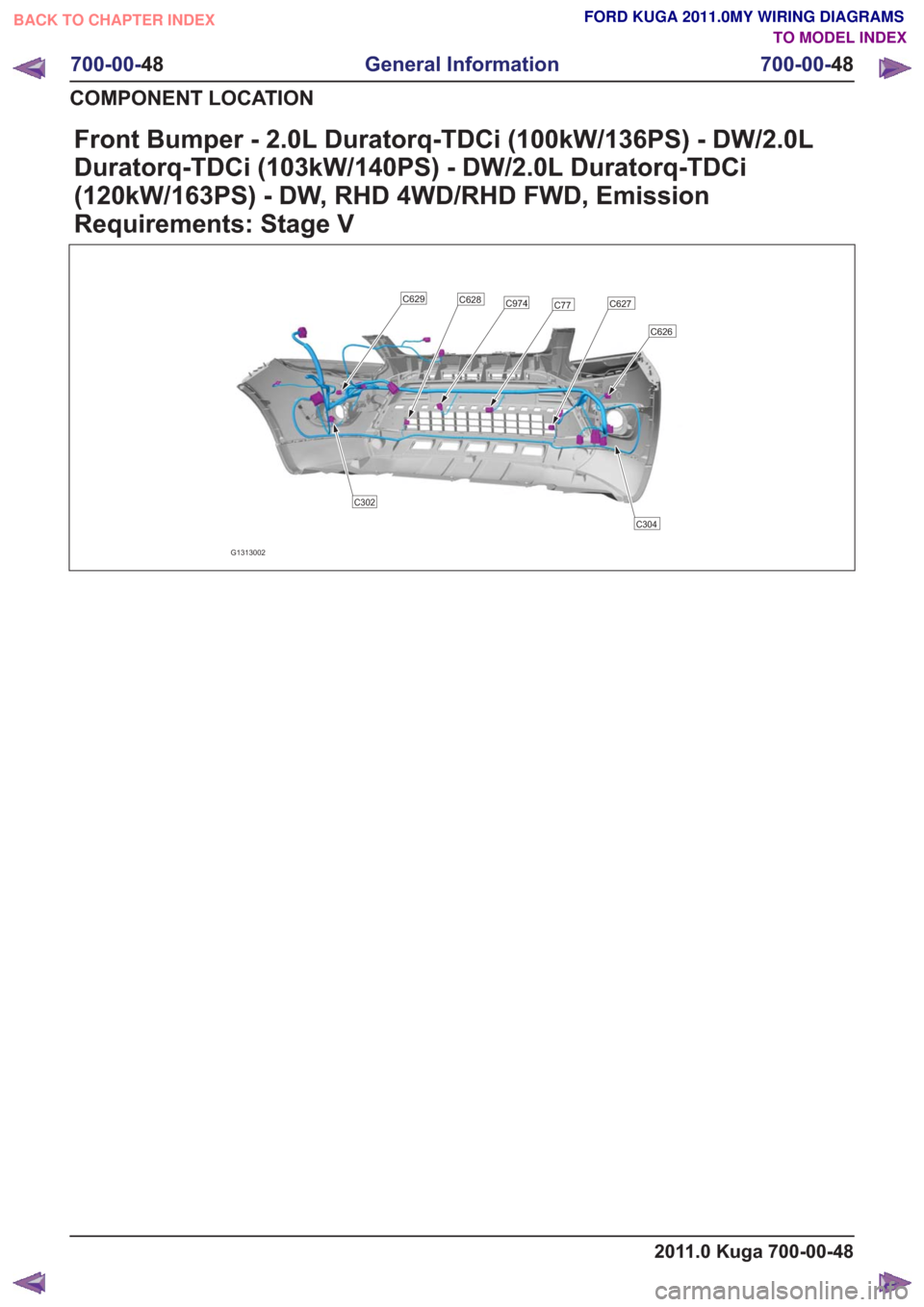

Front Bumper - 2.0L Duratorq-TDCi (100kW/136PS) - DW/2.0L
Duratorq-TDCi (103kW/140PS) - DW/2.0L Duratorq-TDCi
(120kW/163PS) - DW, RHD 4WD/RHD FWD, Emission
Requirements: Stage V
G1313002
C626
C627C77C974C629C628
C302
C304
2011.0 Kuga 700-00-48
700-00-48
General Information
700-00- 48
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS

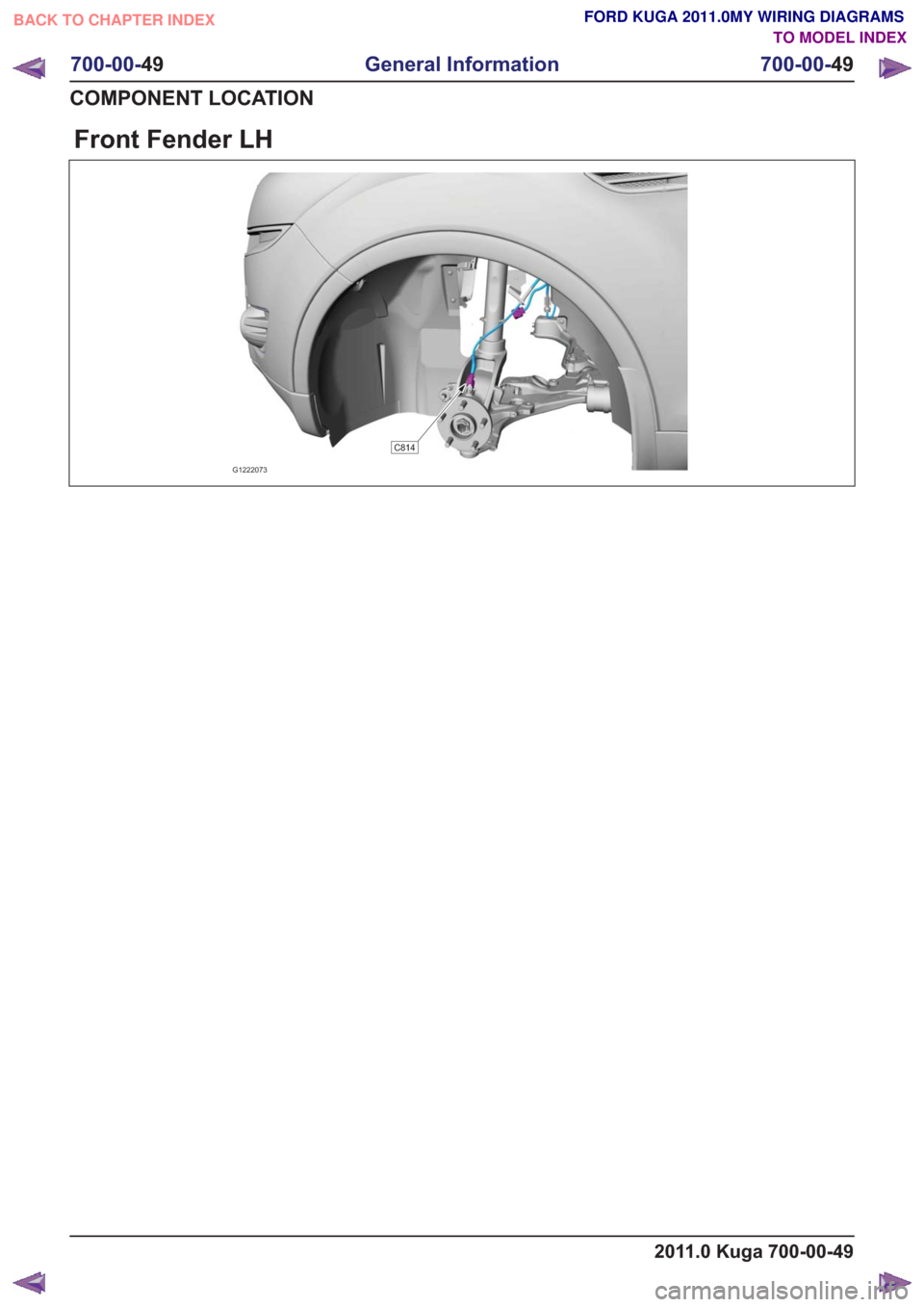

Page 537 of 655
Front Fender LH
G1222073
C814
2011.0 Kuga 700-00-49
700-00-49
General Information
700-00- 49
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS
Page 538 of 655

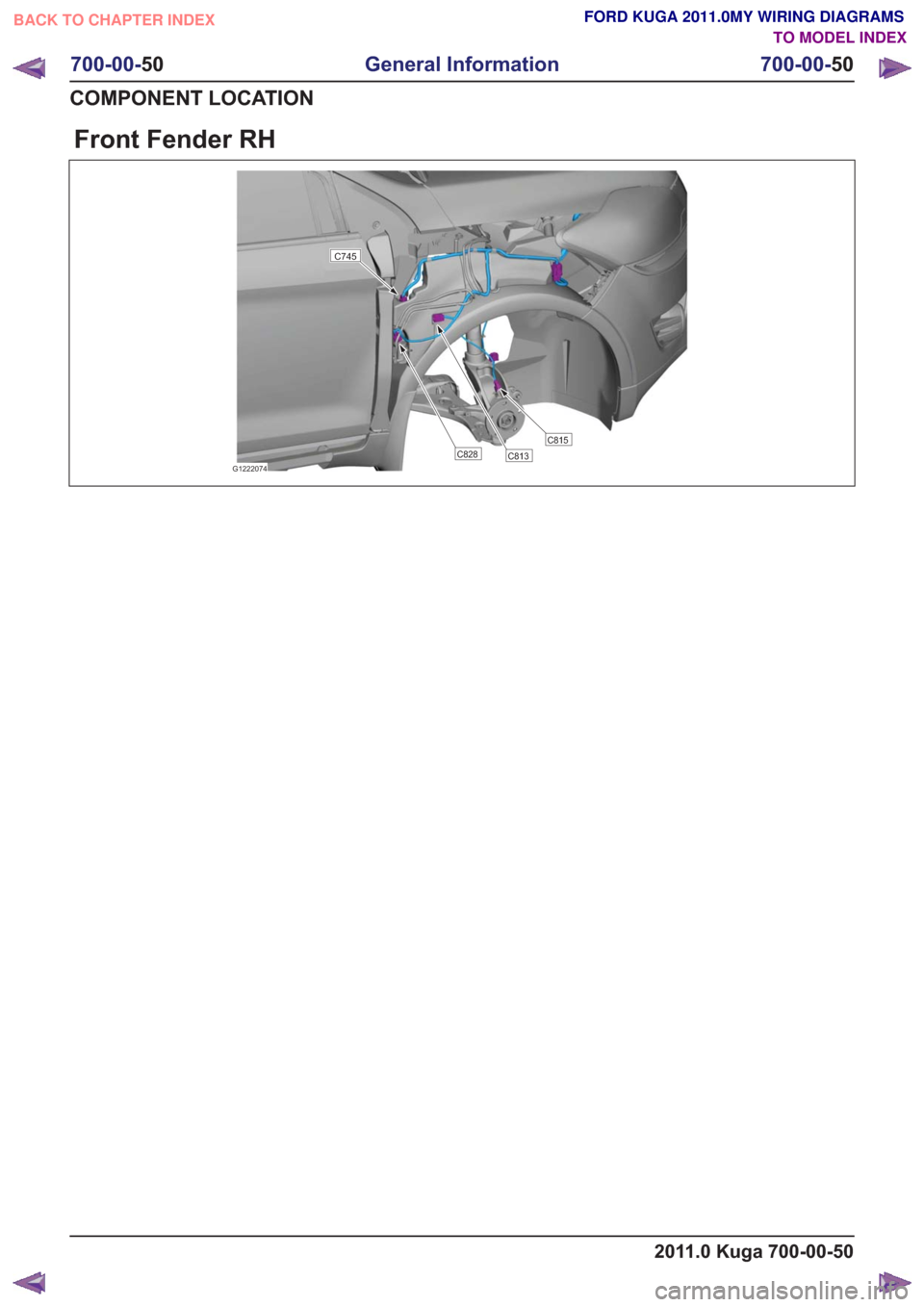

Front Fender RH
G1222074
C815C828C813
C745
2011.0 Kuga 700-00-50
700-00-50
General Information
700-00- 50
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS
Page 539 of 655

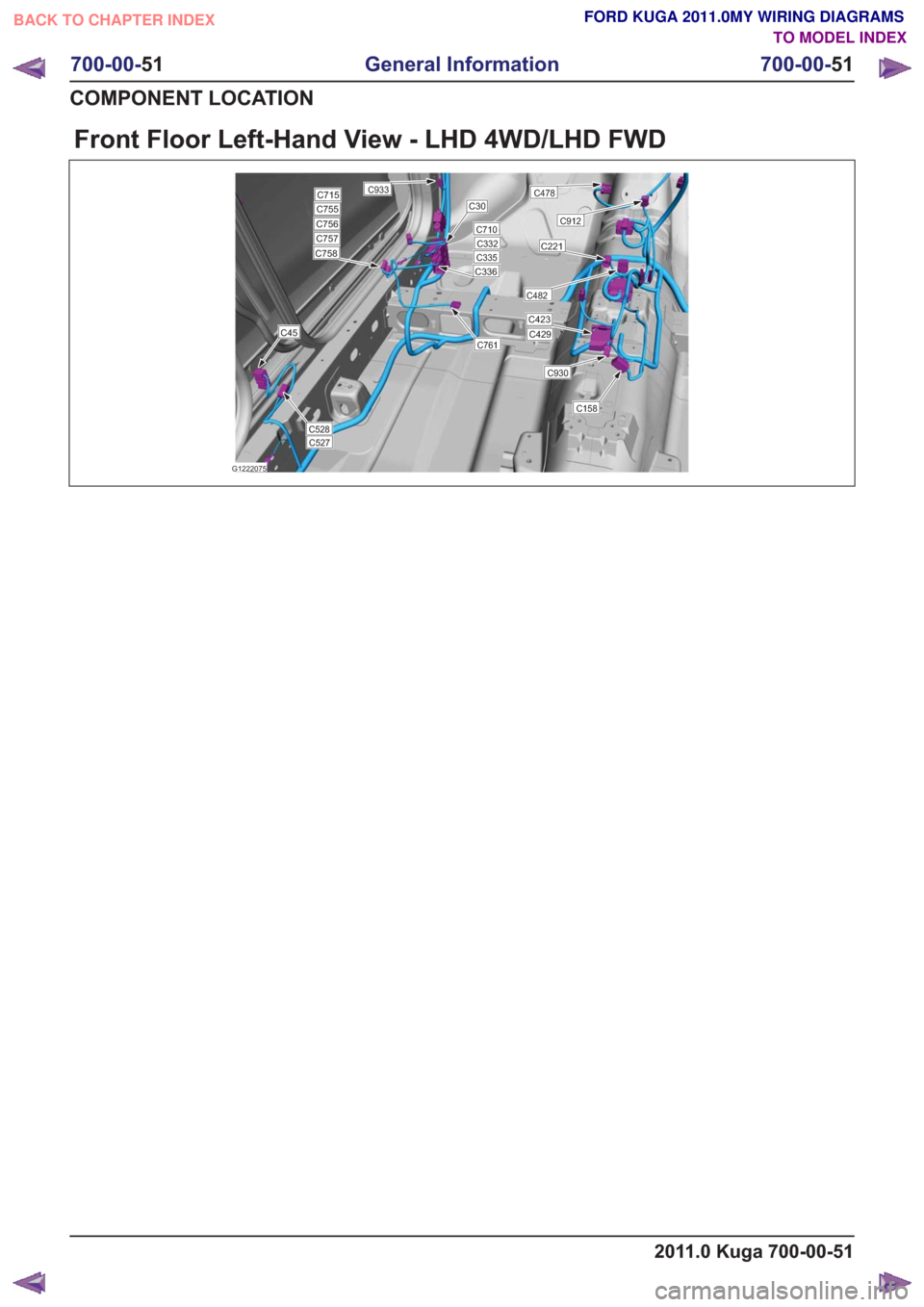

Front Floor Left-Hand View - LHD 4WD/LHD FWD
G1222075
C221
C423
C482
C158
C478
C912
C528
C45
C527
C930
C429
C758C757C756C755C30C715
C761
C336C335C332C710
C933
2011.0 Kuga 700-00-51
700-00-51
General Information
700-00- 51
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS
Page 540 of 655

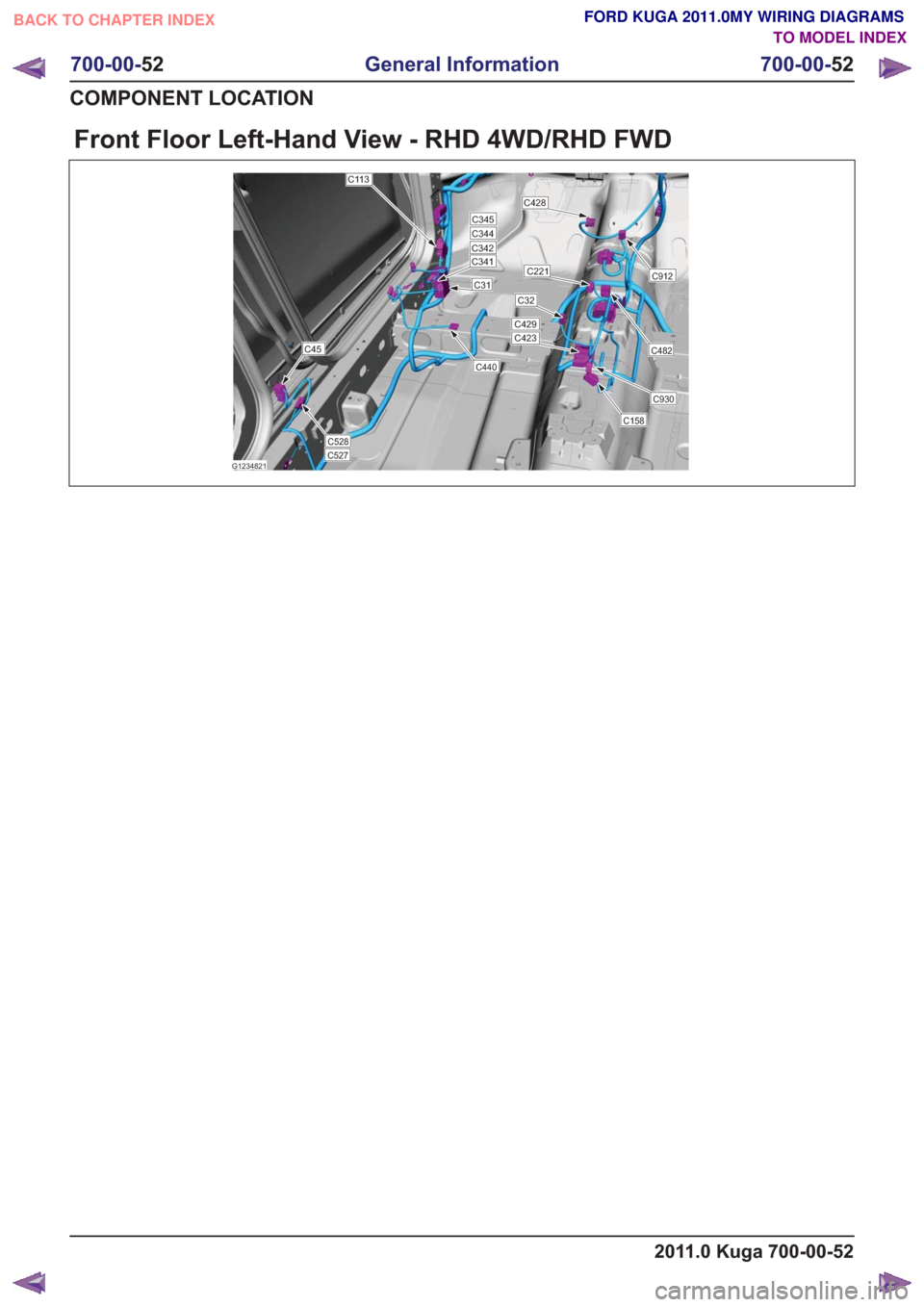

Front Floor Left-Hand View - RHD 4WD/RHD FWD
G1234821
C528
C158
C482
C912
C45
C428
C221
C423
C527
C930
C429
C341C342C344C345
C31
C440
C32
C113
2011.0 Kuga 700-00-52
700-00-52
General Information
700-00- 52
COMPONENT LOCATION
BACK TO CHAPTER INDEX TO MODEL INDEXFORD KUGA 2011.0MY WIRING DIAGRAMS
