Page 234 of 2189

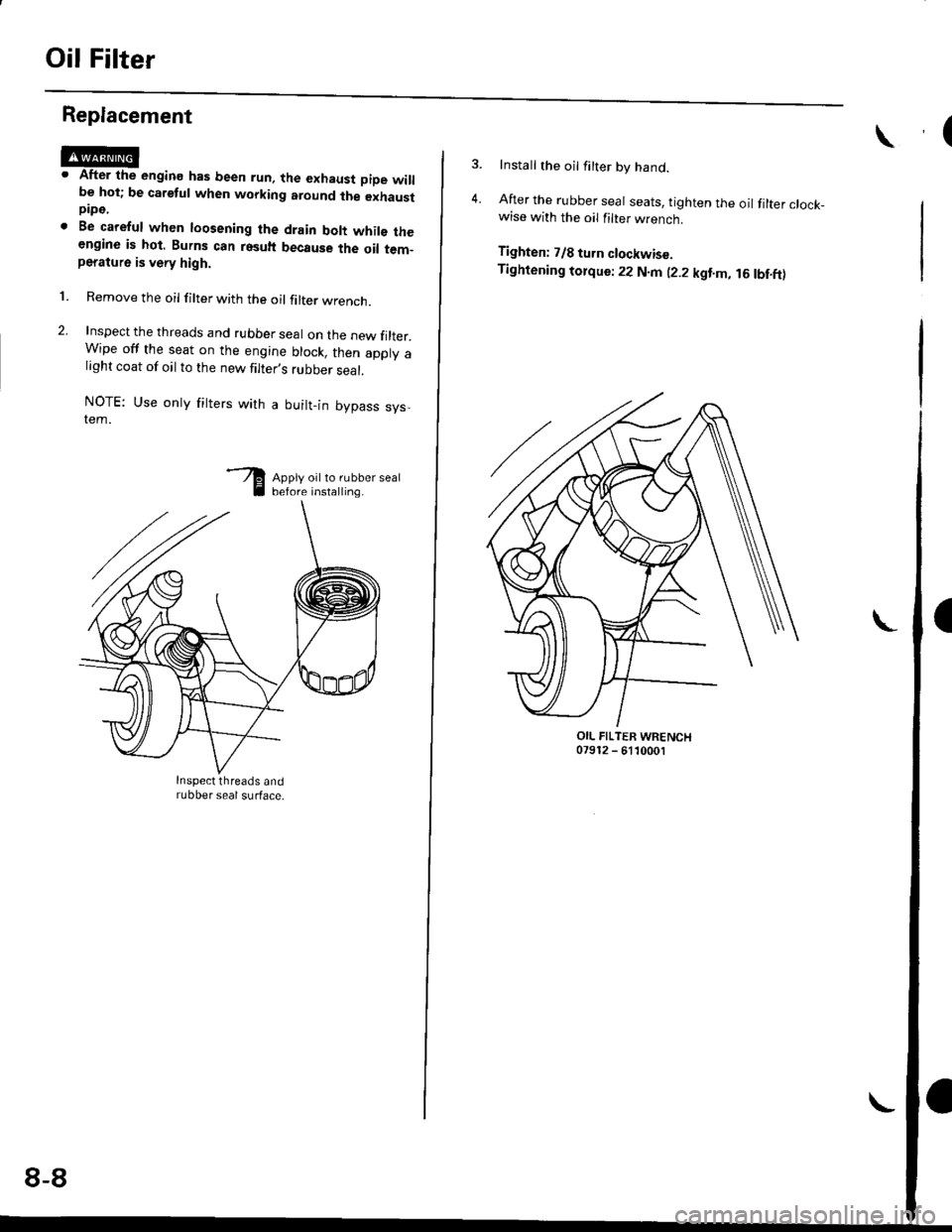

Oil Filter
Replacement
After the engine has been run, the exhaust pipe willbe hot; be careful when working around ihe exhaustpipe.
Be careful when loosening the drain bolt whils theengine is hot. Burns can resuh because the oil tem-peratu16 is very high.
Remove the oil filter with the oil filter wrencn.
Inspect the threads and rubber seal on the new filter.Wipe off the seat on the engine block, then apply alight coat of oil to the new filter,s rubber seal.
NOTE: Use onty fitters with a built-in bypass sys,tem.
Apply oil to rubber sealbefore installing.
l.
Inspect threads andrubber seal surface.
8-8
Install the oil filter by hand.
After the rubber seal seats, tighten the oil filter clock_wise with the oil filter wrench.
Tighten: 7/8 tu.n clockwise.
Tightening tolque: 22 N.m (2.2 kgt.m, 16lbf.ft)
OIL FILTER WRENCH07912 - 6110001
Page 235 of 2189

Oil Pressure
Use this procedure to tighten the filter if eight num-
bers (1 to 8) are printed on the surface of the filter.
1) Make a mark on the oil filter base under the num-
ber that shows at the bottom of the filter when
the rubber seal is seated.
2l Tighten the filter by turning it clockwise seven
numbers from the marked point. For example, if a
mark is made under the number 2 when the rub
ber seal is seated, the filter should be tightened
until the number 1 comes up to the marked point'
7/8 turn
Number when rubDer
seal is seated
Number after tightening.
CAUTION: Using any procedure other than those
shown could rosult in serious engins damage due
to oil leakage
5. After installation. fill the engine with oil up to the spec-
ified level, run the engine for more than three minutes,
then check for oil leakage
MARK
Number when rubber
seal is seated578
Number after tightening8151
Testing
lf the oil pressure warning Iight stays on with the engine
running, check the engine oil level. It the oil level is cor-
rect:
1. Connect a tachometer'
2. Remove the engine oil pressure switch, and install an
oal pressure gauge.
ENGINE OtL PRESSURE SWITCH
MOUNTING HOLE
ADAPTER(1/8\28. BSPTI
{CommerciallY availablei
Start the engine. Shut it off immediately if the gauge
registers no oil pr€ssure. Repair the problem before
continuing.
Allow the engine to reach operating temperature (tan
comes on at least tlivice). The pressure should be;
Engine Oil Temperature: 176"F (80"C1
Engine Oil Pressulo:
At ldle: 69 kPa (0.7 kgf/Gm' . 10 Psi)
minimum
At 3.000 rpm: 3/Ut kPa (3.5 kgt/cm' , 50 psi)
minimum
. lf the oil Dressure is within specifications, replace
the oil pressure switch and recheck.
. lf the oil pressure is NOT within specifications,
inspect the oil pump (see page 8-10).
OIL PRESSURE GAUGE(Commerciallv available)
8-9
Page 277 of 2189

Component Locations
Index (cont'dl
'96 D16Y8 engine (coupel,'97 D16Y7 engine (coupe: KL model, sedan: KL (LXl model),'97 D16Y8 engine (coupe: all models, sedan: KL modell,'98-all models:
FUEI- VAPOR PIPEFUEL FEED PIPEFUEL GAUGE SENDING UNITTesting, see section 23FUEL PUMPTesting, page 11 236Replacement, page 11 236FUEL FILTERReplacement,
€VAPOFATIVE EMISSION(EVAPI CONTROL CANISTERVENT SHUT VALVETroubleshooting, page l1'283
FUEL FILLCAP
FUEL TANKReplacement, page I l-241
EVAPORATIVE EMISSIONIEVAPI CONTROLCANISTERTroubleshooting, page 11 283
EVAPORATIVE EMISSIONIEVAP) BYPASS SOLENOIDVALVETroubleshooting, page 1 1 -283
FUEL INJECTORSReplacement, page 1 1-232EVAPORATIVE EMISSION(EVAPI TWO WAY VALVETesting, page 11 294
FUELREGULATORTesting, page 11-234
TANK PRESSURESENSORTroubleshooting, page 11-275
Replacement, page 1 1-234
'96 Dt6Y5 engine,'96 D16Y7 engin€, '96 D16Y8 engine (sedanl,'97 D16Y5 engine,'97 Dl6Y7 engins (coupe: l(A, KC models,
sedan: KA, KC, KL (DXl models, hatchback: all models),'97 Dl6Y8 engine (sedan: KA, KC modelsl:
FUEL FEED PIPE
FUELFITTINGSPrecautions, page 1 1-227Disconnection, page 11 227Connection, page 11-228
FUEL VAPOR PIPE
FITTINGS
EVAPORATIVE EMISSIONIEVAPI CONTROL CANISTERTroubleshootiog, page 1 1-271
FUEL FILTERReplacement, page 1 1-235FUEL PUMPTesting, page 11-236Replacement, page 11-236
FUEL TANKBeplacement, page 11 241
TIVE EMISSION{EVAP) TWO WAY VALVETesting, page 11-294
TUBE/OUICK.CONNECT
FUEL PRESSUREREGULATORTesting, page 11'234Beplacement, page 11 234
Precautions, page 1 1-227Disconnection, page 11'227Connection, page 1 1-228
11-8
FUEL RETURN PIPE
Page 278 of 2189

'99 - 00 models:
EVAPORATIVE EMISSIONIEVAP} PURGE CONTROLSOLENOID VALVETroubleshooting, page 1 1'288FUEL GAUGE SENDING UNITTesting, see section 23
FUEL VAPOR PIPE
ONBOARD REFUELING VAPORR€COVERY IORVRIVENT SHUT VALVETest, page 11 296
EVAPORATIVE EMISSION
{EVAP) CONTROL CANISTERVENT SHUT VALVETroubleshooting, Page 1 1_288
EVAPORATIVE EMISSION
FUEL FILTERBeplacement, page 11-235
FUEL FEED PIPE
FUEL RETURN PIPE
FUEI- PUMPTesting, page 11 236Replacement, page 11-236
FUEL FILLCAP
{EVAPI CONTROLTroubleshooting, page 1 1_288
FUELPULSATION DAMPEB
FUEL INJECTORSReplacement, page 1 1'232
FUEL PRESSUREREGULATOR
EVAPORATIVE EMISSION
{EVAP) BYPASS SOLENOIDVALVETroubleshooting, page 1 1-288
FUELRAIL
FUEL TANK PRESSURESENSOBTroubleshooting, Page 1 1'274
EVAPORATIVE EMISSIONIEVAPI TWO WAY VALVETesting, page 11 295
Testing, page 11-234Replacement, page 11 234FUEL TUBE/OUICK.CONNECTFITTINGSPrecautions, page 1 l-227Disconnection, page 11 227Connection, page 1 1-228
Replacement, page 1 1-241
I(cont'd)
1 1-9
Page 282 of 2189

D16Y5 engine l'98 - 00 models):
To EVAPORATIVE EMISSIONtEVAPI THREE WAY VALVE {98 model)
To EVAPORATIVE EMISSIONIEVAP' CONTBOLCANISTERFILTER 1'99 - 00 modelsl
EVAPORATIVE EMISSION {EVAPICONTROL CANISTERVENT SHUT VALVE
To EVAPORATIVE EMISSION
l'99 - 00 modelsl {EVAP)TWO WAY VALVE
EXHAUST GAS RECIRCULATION(EGRI VALVE and EXHAUST GASRECIRCULATION IEGRI VALVELIFT SENSORtcwl
..,.-----.-(CWontylEXHAUST GAS RECIRCULATION
IEGR} CONTROL SOLENOIOVALVE ICVTI
,t'ffi,
ig
EVAPORATIVEEMISSION {EVAP)PURGE CONTROLCANISTER
MANIFOLDABSOLUTEPRESSURE {MAPISENSOR
EVAPORATIVEEMISSION {EVAP)Qo
To CRUISECONTROLDIAPHRAGM(with cruise control)PURGE CONTROL SOLENOIDVALVEFRONT OF VEHICLE
FUEL PRESSURE REGULATOR
o: Vacuum hose No.
(cont'd)
1 1-13
L
Page 284 of 2189

Dl6Y8 ongino ('99 - 00 modols):
€VAPORATIVE EMISSION (EVAP}
CONTROL CANISTERVENT SHUT VALVE
To EVAPORATIVE EMISSION
{EVAPI CONTROL CANISTERFILTER
To EVAPORATIVE EMISSION(EVAPI
TWO WAY VALVE
FRONT OF VEHICI-E
To CRUISECONTROLDIAPHRAGM(with cruise control)
EVAPORATIVEEMISSION IEVAPIPURGE CONTNOLCANISTER
REGULATOR
{cont'd)
1 1-15
Page 286 of 2189

Dl6YT engine ('97 coupe: KL model,'97 sedan: KL ILX) model,'98 model"gg model"oo model):
To EVAPORATIVE EMISSION{EVAP} THREE WAY VALVE
l'97 coupe: KL model,'97 sedan: KL (LX) model,'98 modellTo EVAPORATIVE EMISSION
{EVAP) CONTROL CANISTER
FILTER ('99 - 0O models)
EVAPORATIVE EMISSION {EVAP)CONTROL CANISTERVENT SHUT VALVE
EVAPORATIVE EMISSION (EVAP)
CONTROL CANISTERVENT SHUT VALVE
To EVAPORATIVE EMISSIONIEVAPITWO WAY VALVE
PURGE JOINTEVAPORATIVEEMISSION {EVAP}PURGE CONTROLCANISTERFUEL PRESSUREREGULATOR_.\,,..,_..-.
{'97 coupe: KL model,'97 sedan: KL (LX) model.'98 model)
MANIFOLD ABSOLUTEPRESSURE {MAP) SENSOR
To CRUISECONTROLDIAPHRAGM
lwith cruise control)
EVAPORATIVEEMISSION (EVAP}gtt
FRONT OF VEHICLE
PURGE CONTROL SOLENOID
VALVE
(cont'd)
11-17
Page 287 of 2189

System Description
Vacuum Gonnections (cont'd)
B16A2 engine:
EVAPORATIVE EMISSION (EVAPICONTROL CANISTERVENT SHUT VALVE
To EVAPORATIVE EMISSION(EVAPI CONTROL CANISTERFILTER
EVAPORATIVEEMISSION {EVAPIPURGE CONTROLCANISTER
To EVAPOBATTVE EM|SS|ON(EVAPI
TWO WAY VALVE
EVAPORATIVEEMISSION IEVAPIPUBGE CONTROL SOLENOIDVALVE
2
VEHICLE
MANIFOI.D ABSOLUIEPRESSURE (MAPI SENSOR
FUEL PRESSUREREGULATOR
To CRUISECONTROLDIAPHRAGM(with cruise control)
1 1-18
Page 288 of 2189

Dl6Y5 engine ('96 - 97 modelsl:
o
,6i
@
o@€)@o
@(il(i'
PRIMARY HEATED OXYGEN SENSOR {PRIMARY HO2S,
SENSOR 1'SECONDARY HEATED OXYGEN SENSOR (SECONDARY
HO2S. SENSOR 2l
MANIFOLD ABSOLUTE PRESSURE {MAP) SENSOR
ENGINE COOLANT TEMPERATURE (ECTI SENSOR
INTAKE AIR TEMPERATURE IIAT) SENSOR
KNOCK SENSOR (KS)
CRANKSHAFT SPEED FLUCTUATTON (CKF} SENSOR
IOLE AIR CONTROL (IAC} VALVE
THROTTLE BODY (TBI
FUEL INJECTORFUEL PULSATION DAMPER
FUEL FILTERFUEL PRESSURE REGULATORFUEL PUMP IFPIFUEL TANK
:li Vacuum hose No*: CVT only
FUEL TANK EVAPORATIVE EMISSTON {EVAP) VALVE
AIR CLEANERRESONATORPOSITIVE CRANKCASE VENTIL/ATION IPCVI VALVE
EXHAUST GAS RECIRCULATION IEGR) CONTROL
SOLENOID VALVEEXHAUST GAS RECIRCULATION (EGRI VALVE
EXHAUST GAS RECTRCULATION IEGRI VALVE LIFT
SENSOREVAPORATIVE EMISSION IEVAPI PURGE CONTROL
SOLENOID VALVEEVAPORATIVE EMISSION {EVAP} CONTROL CANISTER
EVAPORATIVE EMISSION {EVAP} TWO WAY VALVE
THREE WAY CATALYTIC CONVERTER (TWCI
{Do(D
@@
@@
@
@@@
(cont'd)
1 1-19
!'a
Page 290 of 2189
![HONDA CIVIC 1998 6.G User Guide D16Y5 engine (99 - 00 modelsl:
O) PRIMARY HEATED OXYGEN SENSOR (PBIMARY HO2S,
SENSOR 1)
O SECONDARY HEATEO OXYGEN SENSOR {SECONDARY
HO2S. SENSOR 2)
6] MANIFOLD ABSOLUTE PRESSURE IMAPI SENSOR
rO CruCI HONDA CIVIC 1998 6.G User Guide D16Y5 engine (99 - 00 modelsl:
O) PRIMARY HEATED OXYGEN SENSOR (PBIMARY HO2S,
SENSOR 1)
O SECONDARY HEATEO OXYGEN SENSOR {SECONDARY
HO2S. SENSOR 2)
6] MANIFOLD ABSOLUTE PRESSURE IMAPI SENSOR
rO CruCI](/img/13/6068/w960_6068-289.png)
D16Y5 engine ('99 - 00 modelsl:
O) PRIMARY HEATED OXYGEN SENSOR (PBIMARY HO2S,
SENSOR 1)
O SECONDARY HEATEO OXYGEN SENSOR {SECONDARY
HO2S. SENSOR 2)
6] MANIFOLD ABSOLUTE PRESSURE IMAPI SENSOR
rO CruCIruC COOUruT TEMPERATURE IECTI SENSOR
o rrurlxe ln ETUpERATURE 0AT) SENSOR
.d KNOCK SENSOR (KS}
O CN,NruXSXITT SP:ED FLUCTUATION (CKFI SENSOR
@ rou an corurnoL 0Ac) valvE
O THROTTLE BODY (TB)
@ FUEL INJECTOR
E) FUEL PULSATION OAMPER
t? FUEL FILTER
G) FUEL PRESSURE REGULATOR
OI FUEL PUMP (FP)
Gi FUEL TANK
G) AIR CLEANERfi? RESONATOR
Gl posmvr cnglrcAsE VENTILATION (PCV) VALVE
@ EXHAUST GAS RECIRCULATION IEGR} CONTROL
SOLENOID VALVE6 EXHAUST GAS RECTRCULATION (EGR) VAI-VE
rf exxlust cls nectRcuLATloN IEGR) vALvE LIFT
SENSOR@ EVAPORATIVE EMISSION (EVAPI PURGE CONTNOL
SOLENOID VALVE
O} PURGE JOINTio :vaponanve eutssloN (EVAP) coNTRoL cANlsrER
d rvlponlrtve EmtsstoN tEvAPl BYPASS soL-eNolD
VALVE
6 EVAPORATIVE EMISSION {EVAP) CONIROL CANISTER
FILTER
@ EVAPORATIVE EMISSION (EVAPI CONTROL CANISTER
VENT SHUT VALVEOA FUEL TANK PRESSURE SENSOR
6 :vlponlnvg er,/tlssloN tEvAPl TWO WAY VALVE
6 oNgoano nerueltNc vAPoR REcovERY {onvRl VENT
SHUT VALVE
€!) ONBOARD REFUELING VAPOR RECOVERY (ORVRI VAPOR
RECIBCULATION VALVE
@ THREE WAY CATALYTIC CONVERTER (TWCI
(cont'd)
11-21
