TIPS OCH RÃ…D 5- 31
G270G01A-GDT Innerbelysning (Kartlampa) (I förekommande fall)
1. Peta bort glaset med en skruvmejsel. 2. Byt till en ny lampa.
HLC5017
HLC5018
HLC5019
HLC5020
G270H01A-GDT Innerbelysning (Uten Soltak)
1. Peta bort glaset med en skruvmejsel. 2. Byt till en ny lampa.
3. Sätt i en ny lampa och montera i
omvänd ordning.

5- 32 TIPS OCH RÃ…D
Glödlampa
Kombinationslampa bak Högt monterat bromsljus (I förekommande fall) Dimljuslampa bak BagagerumsbelysningNummerskyltsbelysning
G280A03A-GDT
G280A01A
52
76121011
1349898
1011
12
4-Dörrars
3-/5-Dörrars
Glödlampa
Positionslampor fram Strålkastare (helljus/halvljus) Blinkerslampor framInnerbelysning (Kartlampa) (I förekommande fall) Innerbelysning (Uten soltak) Dimstrålkastare fram (I förekommande fall)Sidoblinkers Nr
8 9
10 1112
Watt
5
60/55 2110 10 27
5
Nr1 2 34 5 67Watt 21
21/5 16 16 215 5
Blinkerslampor Stopp/BaklamporBacklampa

TIPS OCH RÃ…D 5- 33
G200C02A-GDT FÖRKLARING AV SÄKRINGARNA OBS: Informationen i denna handbok beträffande säkringar kan avvika från layouten i ditt fordon. Referera därför alltid till säkringshållarens etikett. Säkringar i motorrummet (Bensinmotor)
HLC5027
AMPERE120A50A 50A 20A 30A 20A 30A30A 30A 30A 20A SÄKRAD ENHET
Laddning (generator)
Säkringarna 6, 7, 8, 9, signalhorn, innerbelysningStrålkastare, dimljus fram, bakljusrelä, strålkastarspolare
Motorstyrrelä, generator, bränslepumprelä
Tändning, star trelä
Kylfläkt motor
KupéfläktABS styrenhetABS styrenhetElfönsterhissar
Kylfläkt A/C
ALT
BATTERY LAMPECUIGN
RAD FAN BLOWER ABS ABS
P/WDW
COND FAN
SÄKRING
MÄRKNING

5- 34 TIPS OCH RÃ…D
AMPERE
10A 10A 10A 10A10A 10A10A 15A 10A 15A 15A 10A 25A SÄKRAD ENHET
Kylfläkt motor, kyfläkt A/C, syresensor, avgasrening startspärrsystem,
glödstiftsrelä, förvärmningsrelä, bromsljuskontaktA/C-relä
Signalhornsrelä
Instrumentbelysning, vänster bakljusenhet, nummerskyltsbelysning,
halvljusautomatik, parkeringsljus, strålkastarspolarrelä
Höger bakljusenhet, nummerskyltsbelysning, parkeringsljus
Vänster strålkastare, halvljusautomatik, instrumentbelysningHöger strålkastare
Relä för dimljus fram
Instrumentpanelbelysning, innerbelysning, bagagerumslampa, tid- och
alarmstyrenhet, diagnosuttag, Varning för öppen dörr, diagnosuttag
Radio, klocka, el-antenn, A/C-reglage, reglage för dimbakljus
Tomgångsreglering, kamaxellägessensor, avgasrening, GasreglageMotorstyrenhetStrålkastarspolningBränslepumprelä, bränslepump
ECU #1
A/CON COMP HORN
TAIL LH
TAIL RH
H/LP LH
H/LP RH
FRONT FOG
ROOM LP AU D I O
ECU #2 ECU#3
H/L WASHER
SÄKRING
MÄRKNING
F/PUMP CHK (E50)

TIPS OCH RÃ…D 5- 35
Säkringar i motorrummet (Dieselmotor)
HLC5026
AMPERE120A50A 50A30A30A20A30A30A30A30A20A60A30A80A30A SÄKRAD ENHET
Laddning (generator)
Säkringarna 6, 7, 8, 9, signalhorn, innerbelysningStrålkastare, dimljus fram, bakljusrelä, strålkastarspolare
Motorstyrrelä, generator, bränslepumprelä
Tändning, star trelä
Kylfläkt motor
KupéfläktABS styrenhetABS styrenhetElfönsterhissar
Kylfläkt A/C
Extra värmare
Extra värmareGlödstiftsrelä
Bränsleförvärmning
ALT
BATTERY LAMP
ECU (DSL) IGN
RAD FAN BLOWER ABS ABS
P/WDW
COND FAN HTRHTR
GLOW F/HTR
SÄKRING
MÄRKNING

5- 36 TIPS OCH RÃ…D
AMPERE
10A 10A 10A 10A10A 10A10A 15A 10A 15A 15A 10A 25A SÄKRAD ENHET
Kylfläkt motor, kyfläkt A/C, syresensor, avgasrening startspärrsystem,
glödstiftsrelä, förvär mningsrelä, bromsljuskontaktA/C-reläSignalhornsrelä
Instrumentbelysning, vänster bakljusenhet, nummerskyltsbelysning,
halvljusautomatik, parkeringsljus, strålkastarspolarrelä
Höger bakljusenhet, nummerskyltsbelysning, parkeringsljusVänster strålkastare, halvljusautomatik, instrumentbelysningHöger strålkastare
Relä för dimljus fram
Instrumentpanelbelysning, innerbelysning, bagagerumslampa, tid- och
alarmstyrenhet, diagnosuttag, Varning för öppen dörr, diagnosuttag
Radio, klocka, el-antenn, A/C-reglage, reglage för dimbakljus
Tomgångsreglering, kamaxellägessensor, avgasrening, GasreglageMotorstyrenhetStrålkastarspolningBränslepumprelä, bränslepump
ECU #1
A/CON COMP HORN
TAIL LH
TAIL RH
H/LP LH
H/LP RH
FRONT FOG
ROOM LP AU D I O
ECU #2 ECU#3
H/L WASHER
SÄKRING
MÄRKNING
F/PUMP CHK (E50)

TIPS OCH RÃ…D 5- 37
G200E01A-GDT Säkringshållare i kupén
SÄKRADE ENHETER
Varningsblinkers, kontakt för backlampa, växellägeskontakt,
Kontrollenhet för automatlådans startspärrfunktion
Tid- och alarmstyrenhet, instrumentbelysning, bältesvarning
InstrumentbelysningKrockkudde
Motorstyrenhet, växelväljare växellägeskontakt, luftflödessensor,
hastighetssensor, vattennivåsensor
Centrallås
Varningsblinkers, tid- och alarmstyrenhet
Bromsljus, växelväljare, solenoid för automatlådans startspärrfunktion
Bakrutedefroster
Strålkastare, elfönsterhissar, strålkastarjustering, strålkastarspolare, tid- och alarmstyrenhet,
dimljus fram, fläktreglage, bakrutetorkarens intervallfunktion, bränslefilterrelä
Vindrutetorkare och spolare
ElvärmesätenABS
Klocka, radio, kontrollenhet för automatlådans startspärrfunktionCigarettändare
Elmanövrerade yttre backspeglar
Defroster för bakruta och ytterbackspeglar
Bakrutetorkare
AMPERE
10A 10A 10A15A 10A10A 10A10A20A 10A20A 20A10A10A15A10A10A20A
SÄKRING
1 2 34 56 789
10 11 12131415161718
HLC5031

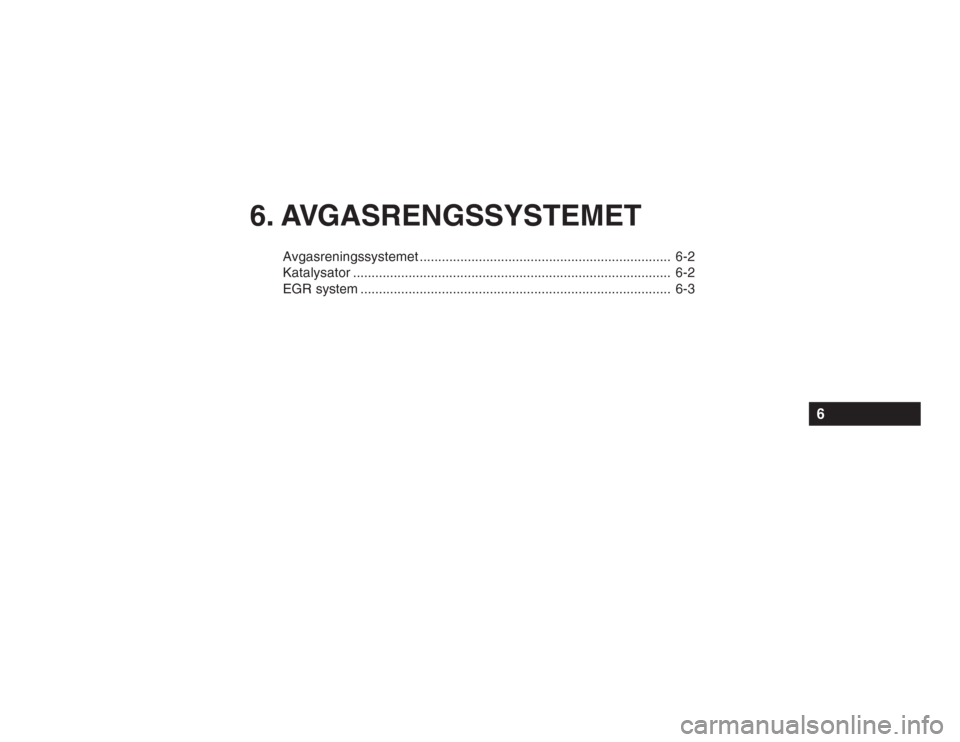

6. AVGASRENGSSYSTEMET
Avgasreningssystemet.................................................................... 6-2
Katalysator ...................................................................................... 6-2
EGR system .................................................................................... 6-3
6

6- 2 AVGASRENINGSSYSTEMET
SH010A1-FD AVGASRENINGSSYSTEMET Hyundai är försedd med avgasrening- ssystem. Detta indelas i följande delar:
(1) Kontroll av vevhusgaserna
(2) Avdunstningsystem
(3) Avgaskontrollsystem För att erhålla säker funktion rekommenderar vi att du låter aukto-riserad verkstad utföra erforderligaservicearbeten. SH010B1-FD
1. Vevhusventilationssystem Systemet förhindrar att vevhusgaser kommer ut i luften. Frisk luft förs från luftrenaren till vevhuset. Frånvevhuset förs sedan den erhållnagasblandningen via PCV-ventilen tillinsugsröret. SH010D1-FD 3. Avgaskontrollsystem Avgaskontrollsystemet består av fler delar vilka tillsammans ger effektivminskning av avgasernas miljöfarligaämnen.ZH020A1-AD KATALYSATOR ; För bensinmotor
ZH010C2-FD 2. Avdunstningsystem Avdunstningsystemet förhindrar att bensinångor når atmosfären. När motorn är avstängd absorberas bränsleångor i en kolkanister. När motorn går töms kanistern via en särskild ventil. Kanister Bränsleångor som uppstår i bränsletanken absorberas och samlas i kanistern. När motorn är igång, absorberas bränsleångorna i kanisternoch sugs in i induktionsystemetgenom PCV-ventilen.
Katalysatorn är en viktig del avavgasreningsystemet.Den är monterad på undersidan ochär en del av avgassystemet.
HLC5022Katalysator

AVGASRENINGSSYSTEMET 6- 3
SH030A1-FD Om katalysatorn Katalysatorn arbetar vid hög temperatur. Om oförbränd bensinråkar komma in i katalysatorn kandärför brand uppstå. Undvik dettagenom att tänka på följande:
o Använd endast blyfri bensin.
o Håll motorns tändsystem och
bränslesystem i god kondition.
o Om fordonet går orent eller är svårstartat skall det tas tillauktoriserad verkstad.
o Undvika att köra med nästan tom
tank. Detta kan medföra misständning och oförbränd bensin i katalysatorn.
o Undvik längre tomgångskörning.
o Fordonet får ej bogseras igång. H020C01S-GDT EGR SYSTEM ; För Dieselmotor Detta system hjälper till att minska den utströmmande mängden nitrösagaser genom att återföra en del av avgaserna in i motorn och därmed sänka förbränningstemperaturen.
H020D01S-GDT Katalysator ; För Dieselmotor Alla Hyundai-bilar är utrustade med katalysator av oxiderande typ somreducerar mängden koloxid, kolväten och partiklar i avgaserna.
o Stanna ej fordonet över
lättantändliga ämnen såsom torrt gräs löv och papper.
o Berör ej katalysatorn om motorn går.
o Kom ihåg att din Hyundaiåter- försäljare kan ge behövlig informa-tion.
