Hyundai Accent 2007 Manuel du propriétaire (in French)

6ENTRETIEN PAR VOS SOINS
26

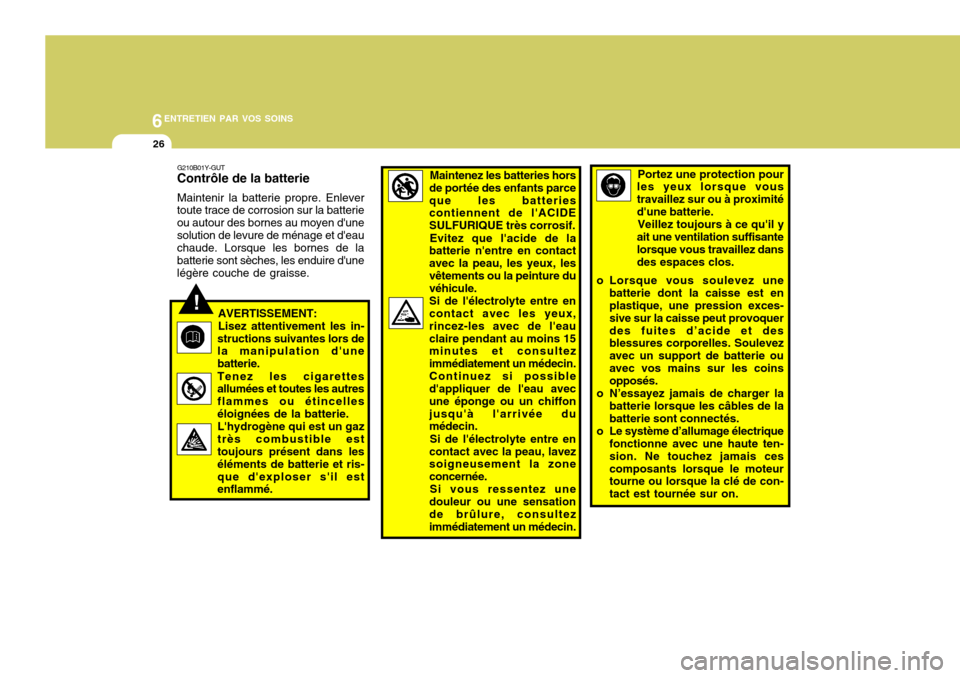

Maintenez les batteries hors
de portée des enfants parce que les batteries contiennent de l'ACIDE SULFURIQUE très corrosif.
Evitez que l'acide de la
batterie n'entre en contactavec la peau, les yeux, lesvêtements ou la peinture du véhicule. Si de l'électrolyte entre en contact avec les yeux, rincez-les avec de l'eauclaire pendant au moins 15 minutes et consultez immédiatement un médecin.Continuez si possible d'appliquer de l'eau avec une éponge ou un chiffonjusqu'à l'arrivée du médecin.
Si de l'électrolyte entre en
contact avec la peau, lavezsoigneusement la zone concernée. Si vous ressentez une
douleur ou une sensationde brûlure, consultez immédiatement un médecin.Portez une protection pour
les yeux lorsque vous travaillez sur ou à proximitéd'une batterie.
Veillez toujours à ce qu'il y
ait une ventilation suffisantelorsque vous travaillez dans des espaces clos.
o Lorsque vous soulevez une batterie dont la caisse est en plastique, une pression exces- sive sur la caisse peut provoquer des fuites d’acide et des blessures corporelles. Soulevez avec un support de batterie ouavec vos mains sur les coins opposés.
o N’essayez jamais de charger la batterie lorsque les câbles de labatterie sont connectés.
o Le système d’allumage électrique fonctionne avec une haute ten- sion. Ne touchez jamais cescomposants lorsque le moteur tourne ou lorsque la clé de con- tact est tournée sur on.
!
G210B01Y-GUT Contrôle de la batterie Maintenir la batterie propre. Enlever
toute trace de corrosion sur la batterie ou autour des bornes au moyen d'unesolution de levure de ménage et d'eau chaude. Lorsque les bornes de la batterie sont sèches, les enduire d'unelégère couche de graisse.
AVERTISSEMENT:Lisez attentivement les in-
structions suivantes lors de la manipulation d'une batterie. Tenez les cigarettes allumées et toutes les autres flammes ou étincelleséloignées de la batterie.L'hydrogène qui est un gaztrès combustible est toujours présent dans les éléments de batterie et ris-que d'exploser s'il est enflammé.

6
ENTRETIEN PAR VOS SOINS
27CONTROLE DES VENTILATEURSDE REFROIDISSEMENT
G220C01TB-GUT Vérification du ventilateur de
refroidissement du conden- sateur
Lors du fonctionnement de la
climatisation, le ventilateur de refroidi- ssement du condensateur est activé automatiquement pour être contrôlépar l'ECU.
G220A01A-AUT
!AVERTISSEMENT:
Le ventilateur du radiateur est commandé par la température du liquide de refroidissement et peuts'allumer même si la clé de contact est enlevée par précaution. Ne pas toucher le ventilateur tant qu'il nes'est pas arrêté. Dès que la température du liquide de refroidissement a suffisammentdiminué, le ventilateur s'arrête automatiquement. Il s'agit d'un phénomène normal. G220B01-AAT Contrôle du ventilateur de refroidissement du moteur Le ventilateur de refroidissement du
moteur doit s'allumer automatique- ment lorsque la température du liquidede refroidissement est élevée.
NIVEAU DU LIQUIDE DE LA SERVODIRECTION
Le niveau du liquide de la servodirection devrait être vérifiéquotidiennement.Cependant, assurez-vous au préalableque l'allumage est coupé (contact sur"OFF"), puis vérifiez si le niveau du liquide se situe entre les repères "MAX" et "MIN" sur le réservoir. G230A01MC-GUT (Si installé)
OMC055014

6ENTRETIEN PAR VOS SOINS
28EVACUATION DE L'EAU DU FILTRE A CARBURANT
G300A01MC-GUT (MOTEUR DIESEL) Si la lampe d’avertissement Filtre de
carburant s’allume pendant la conduite, cela indique que de l’eau s’est accumulée dans le filtre à carburant.Si cela se produit, essuyez l’eau dès que possible.
REMARQUE: L'eau qui s'est accumulée dans le
filtre à carburant doit être enlevée par un revendeur Hyundai autorisé.
SG230B1-FU CONDUITS FLEXIBLES DE LA DIRECTION ASSISTEE Il vous est suggéré de contrôler à intervalles réguliers, les connexions des conduits flexibles de la direction assistée pour voir s'il y a des fuites.Il faut les remplacer s'il y a des fissures importantes à la surface, des endroits usés, étirés. La détériorationde ces conduits peut provoquer une panne précoce.
REMARQUE:
o La pompe de direction assistée
peut produire un bruit de meule lorsque le moteur est mis en marche par temps très froid (endessous de -20°C). Si le bruit disparaît pendant la phase de mise à température, le systèmefonctionne correctement. Ce bruit est dû à l'une des caractéristiques du liquide de direction assistéelorsqu'il est très froid.
o Ne pas démarrer le moteur lorsque le réservoir du liquide de direction est vide.
1JBA7504
!AVERTISSEMENT:
S'assurer de bien nettoyer toute
l'eau qui a été ainsi vidangée car le carburant mélangé à l'eau pourrait s'enflammer et causer un incendie.

6
ENTRETIEN PAR VOS SOINS
29REGLAGE DU FAISCEAU DE PROJECTEUR
G290A03A-GUT Avant d´effectuer le réglage du faisceau, assurez-vous des éléments suivants.
1. Maintenez tous les pneus gonflés à la pression correcte.
2. Garez le véhicule sur un sol plat et
appuyez plusieurs fois sur le pare-chocs avant et le pare-chocs arrière. Placez le véhicule à une distance de 3.000mm. (118 pouces)du mur d'essai.
3. Le véhicule doit être déchargé (à part pour les niveaux pleins de réfrigérant, d´huile moteur et de carburant et la roue de secours, lecric et les outils). Le conducteur doit être assis à la place du conducteur (ou quelqu´un ouquelque chose d´un poids équivalent).
4. Nettoyez les lentilles des projecteurs et activez le projecteur(faisceau-croisement).
5. Ouvrez le capot.
6. Tirez la ligne verticale (via le cen-tre de chaque projecteur) et laligne horizontale (via le centre de chaque projecteur) sur l'écran pour les réglages des projecteurs. Ensuite, tirez la ligne parallèle à un emplacement de 30 mm (1,18 pouces) sous la ligne horizontale.
7. Réglez chaque ligne de coupe du faisceau croisement sur la ligne parallèle avec un tournevis philips- FAISCEAU VERTICAL.
8. Réglez chaque ligne de coupe du faisceau-croisement sur chaque ligne verticale avec untournevisphilips-FAICEAU HORIZONTAL.
Faisceau Vertical
FaisceauHorizontal
G290A03MCG290B01MC-GUT Réglage après le remplacement
de l´ensemble de projecteur Si des réparations ont été effectuées à l´avant du véhicule et si l´ensemble de projecteur a été remplacé, vousdevez vérifier le faisceau de projecteur à l´aide de l´écran comme indiqué dans l´illustration. Activez lecontacteur de projecteur (position faisceau-croisement). Ligne de terre
Ligne decoupe
G290B01BLW
H
H
"P"
30 mmLigne verticalé
Ligne horizontalé

6ENTRETIEN PAR VOS SOINS
30
G270A03MC-GVT Phare, Feu clignotant ou
Projecteur antibrouillard avant
ATTENTION:
o Le réglage des phares doit être vérifié par un concessionnaire Hyundai autorisé après le remplacement des ampoules de phare.
!
OMC055021
Feu
clignotant
Phare
Fuex de brouillard
REMPLACEMENT DE LA LAMPE
ATTENTION:
o Ne laissez aucun produit pétrolier comme par exemple l'huile, l'essence, etc. entrer en contactavec les témoins.
o Si vous ne possédez pas les outils nécessaires, les ampoulescorrectes et n’avez pas d’expérience, consultez votre concessionnaire Hyundaiautorisé.
1. Réglez les projecteurs de façon à
ce que l´axe principal de la lumièresoit parallèle à la ligne centrale du corps et soit aligné avec le point "P" représenté dans l´illustration.
2. Les lignes pointillées de l´illustration indiquent le centre des projecteurs. SPECIFICATIONS:
"H" Ligne de centre horizontale desprojecteurs depuis le sol.: 665mm (26,18 pouces) "W" Distance entre chaque centre de projecteur.: 1.170mm (46,06 pouces) "L" Distance entre les projecteurs et la paroi contre laquelle les lumières sont testées.: 3.000 mm (118,11 pouces)
!
G260A01MC-AUT Avant d'essayer de remplacer une lampe, veillez à ce que le contacteur soit tourné vers la position "OFF". Le paragraphe suivant indique com- ment atteindre les lampes de manière à pouvoir les changer. Veillez àremplacer une lampe grillée par une lampe ayant le même numéro et la même consommation en Watt.Voir page 6-37 pour ce qui est de laconsommation en watt.

6
ENTRETIEN PAR VOS SOINS
31
5. Déposez le couvercle à manchon
en appuyant sur la languette et en la tirant.
Phare
1. Laissez refroidir l’ampoule. Portez une protection pour les yeux.
2. Ouvrez le capot du moteur et déconnectez la borne négative (-)de la batterie.
3. Saisissez toujours l’ampoule par sa base en plastique, évitez detoucher le verre.
4. Déconnectez le cordon de
raccordement du dos du phare.
o Après une pluie importante ou après avoir lavé votre véhicule, les phares avant et arrière peuvent paraître embués. Cet étatest dû à la différence de température entre l’intérieur de la lampe et l’extérieur. Cela estsimilaire à la condensation sur vos vitres à l’intérieur de votre véhicule quand il pleut et nesignifie pas que votre voiture a un problème. Si l’eau coule dans les circuits de l’ampoule de lalampe, amener votre véhicule chez un concessionnaire Hyundai pour un contrôle.
G270A04MC-1G270A05MC-1
6. Enfoncez le ressort d’ampoule pour retirer l’ampoule de projecteur.
7. Déposez le bouchon de protection de l’ampoule de remplacement et installez la nouvelle ampoule en alignant la base en plastique avecl’orifice du projecteur. Fixez à nouveau le ressort de l’ampoule.

6ENTRETIEN PAR VOS SOINS
32

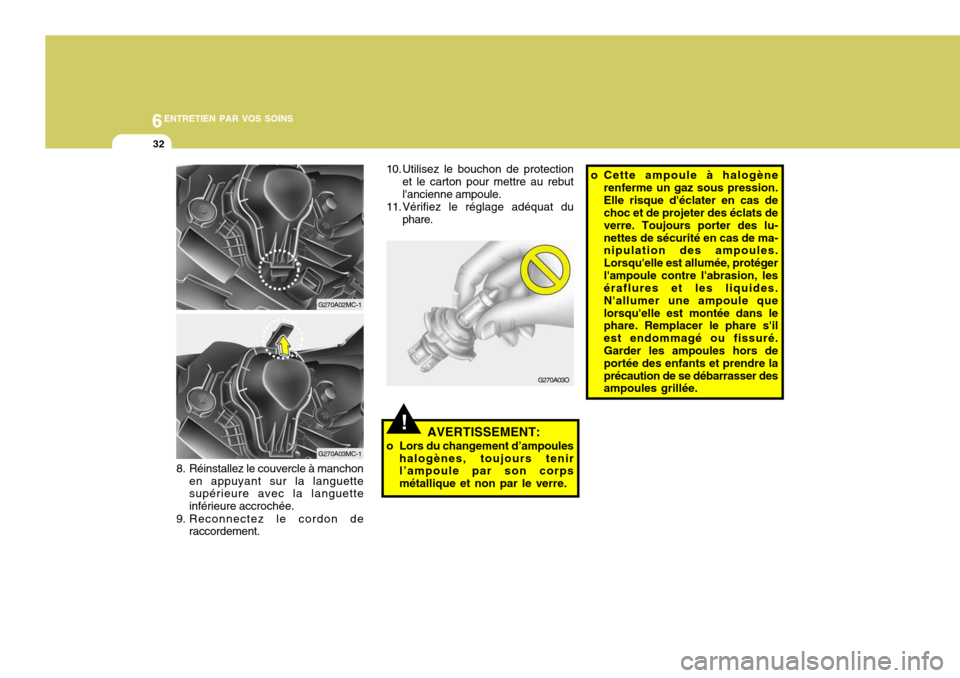

o Cette ampoule à halogène
renferme un gaz sous pression. Elle risque d'éclater en cas de choc et de projeter des éclats de verre. Toujours porter des lu-nettes de sécurité en cas de ma- nipulation des ampoules. Lorsqu'elle est allumée, protégerl'ampoule contre l'abrasion, les éraflures et les liquides. N'allumer une ampoule quelorsqu'elle est montée dans le phare. Remplacer le phare s'il est endommagé ou fissuré. Garder les ampoules hors de portée des enfants et prendre laprécaution de se débarrasser des ampoules grillée.
!AVERTISSEMENT:
o Lors du changement d’ampoules halogènes, toujours tenir l’ampoule par son corps métallique et non par le verre.
G270A03O
8. Réinstallez le couvercle à manchon en appuyant sur la languette supérieure avec la languette inférieure accrochée.
9. Reconnectez le cordon de raccordement.
G270A02MC-1
G270A03MC-1 10. Utilisez le bouchon de protection
et le carton pour mettre au rebut l'ancienne ampoule.
11. Vérifiez le réglage adéquat du
phare.

6
ENTRETIEN PAR VOS SOINS
33
Feu clignotant avant
1. Ouvrez le capot du moteur et déconnectez la borne négative (-) de la batterie.G270D01MC-GUT Feu combiné arrière
1. Ouvrir le couvercle du coffre (4portes) ou le hayon (3 portes).
OMC055024
Projecteur antibrouillard avant (Si installé)
REMARQUE: Il est recommandé de faire remplacer l’ampoule du projecteur antibrouillard avant par unconcessionnaire Hyundai agréé.
OMC055023
2. Déconnectez le cordon de raccordement de l’ampoule.
3. Retirez l’ampoule du support d’ampoule en la tournant dans le sens inverse des aiguilles d’une montre.
4. Reposez la nouvelle ampoule. 2. Retirez le couvercle à l’intérieur du
revêtement du coffre.
4 Portes

6ENTRETIEN PAR VOS SOINS
34
OMC055027
5. Pour remplacer le feu combiné arrière, retirez-le du support d’ampoule en le tournant dans le sens inverse des aiguilles d’une montre.
(1) Feu arrière (2) Feu clignotant (3) Feu de recul (4) Feu de brouillard arrière 6. Reposez la nouvelle ampoule.
3. Déposez les écrous du feu combiné arrière à l’aide d’une clé.
4 Portes 4 Portes
OMC055025
OMC055026 4. Détacher le feu combiné arrière en
le tirant (4 portes) ou enlever les vis de fixation du feu combiné arrière avec un tournevis cruciforme (3 portes).
OMC055026-1
3 Portes

6
ENTRETIEN PAR VOS SOINS
35
G270E01A-GUT Répétiteur latéral (Si installé)
1. Poussez le couvercle vers l'avant du véhicule et déposez-le.
2. Déconnectez le cordon de raccordement.
3. Remplacez par une nouvelle am- poule.
HTB284
3. Remplacez par une nouvelle am- poule.
G270E01MC
G270C01MC-GUT Feu du coffre à bagages
1. Ouvrir le couvercle du coffre (4 portes) ou le hayon (3 portes).
2. Enlever précautionneusement le couvercle avec un tournevis à têteplate.
OMC055028
4 Portes
OMC055028-1
3 Portes
