Hyundai Accent 2011 Manuel du propriétaire (in French)

333
Système de sécurité de votre véhicule

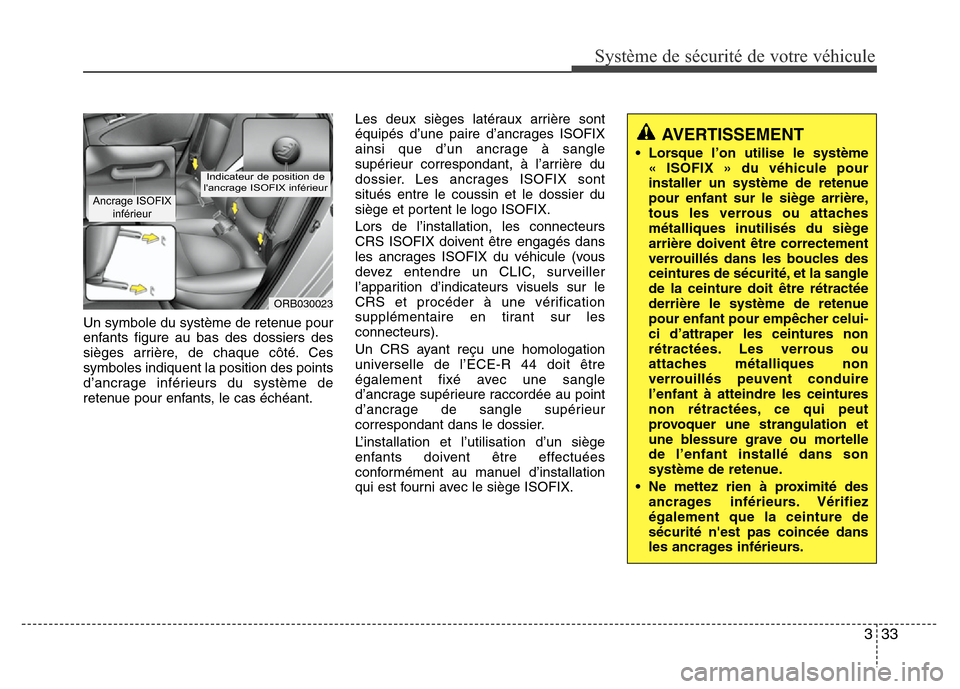

Un symbole du système de retenue pour
enfants figure au bas des dossiers des
sièges arrière, de chaque côté. Ces
symboles indiquent la position des points
d’ancrage inférieurs du système de
retenue pour enfants, le cas échéant.Les deux sièges latéraux arrière sont
équipés d’une paire d’ancrages ISOFIX
ainsi que d’un ancrage à sangle
supérieur correspondant, à l’arrière du
dossier. Les ancrages ISOFIX sont
situés entre le coussin et le dossier du
siège et portent le logo ISOFIX.
Lors de l’installation, les connecteurs
CRS ISOFIX doivent être engagés dans
les ancrages ISOFIX du véhicule (vous
devez entendre un CLIC, surveiller
l’apparition d’indicateurs visuels sur le
CRS et procéder à une vérification
supplémentaire en tirant sur les
connecteurs).
Un CRS ayant reçu une homologation
universelle de l’ECE-R 44 doit être
également fixé avec une sangle
d’ancrage supérieure raccordée au point
d’ancrage de sangle supérieur
correspondant dans le dossier.
L’installation et l’utilisation d’un siège
enfants doivent être effectuées
conformément au manuel d’installation
qui est fourni avec le siège ISOFIX.
AVERTISSEMENT
• Lorsque l’on utilise le système
« ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siège
arrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sangle
de la ceinture doit être rétractée
derrière le système de retenue
pour enfant pour empêcher celui-
ci d’attraper les ceintures non
rétractées. Les verrous ou
attaches métalliques non
verrouillés peuvent conduire
l’enfant à atteindre les ceintures
non rétractées, ce qui peut
provoquer une strangulation et
une blessure grave ou mortelle
de l’enfant installé dans son
système de retenue.
• Ne mettez rien à proximité des
ancrages inférieurs. Vérifiez
également que la ceinture de
sécurité n'est pas coincée dans
les ancrages inférieurs.
ORB030023
Ancrage ISOFIX
inférieur
Indicateur de position de
l'ancrage ISOFIX inférieur

Système de sécurité de votre véhicule

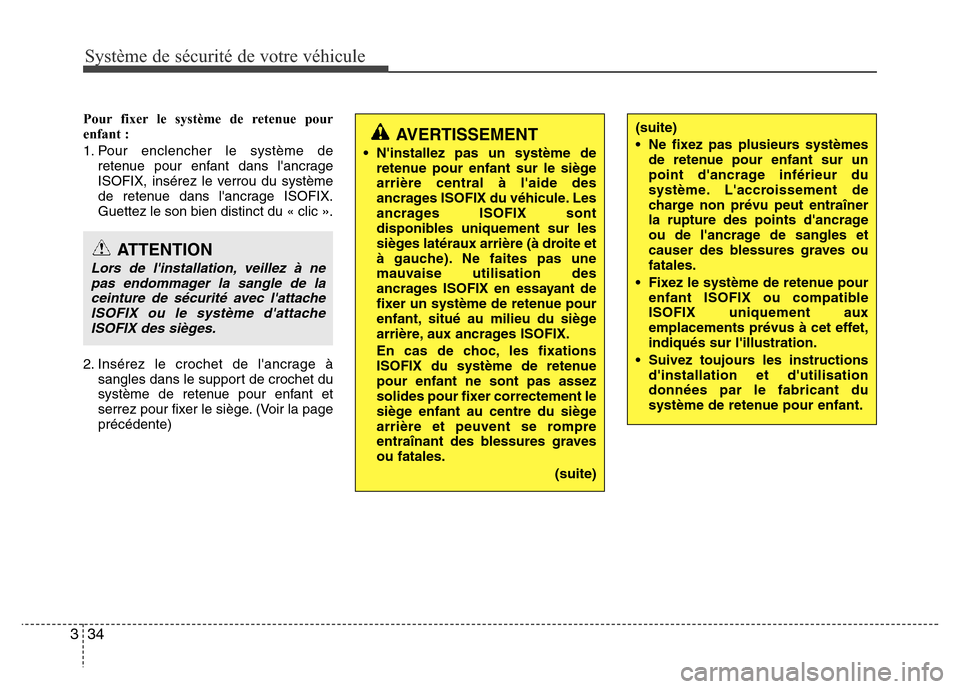

34 3
Pour fixer le système de retenue pour
enfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.
Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à
sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la page
précédente)
ATTENTION
Lors de l'installation, veillez à ne
pas endommager la sangle de la
ceinture de sécurité avec l'attache
ISOFIX ou le système d'attache
ISOFIX des sièges.
AVERTISSEMENT
• N'installez pas un système de
retenue pour enfant sur le siège
arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenue
pour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures graves
ou fatales.
(suite)
(suite)
• Ne fixez pas plusieurs systèmes
de retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves ou
fatales.
• Fixez le système de retenue pour
enfant ISOFIX ou compatible
ISOFIX uniquement aux
emplacements prévus à cet effet,
indiqués sur l'illustration.
• Suivez toujours les instructions
d'installation et d'utilisation
données par le fabricant du
système de retenue pour enfant.

335
Système de sécurité de votre véhicule

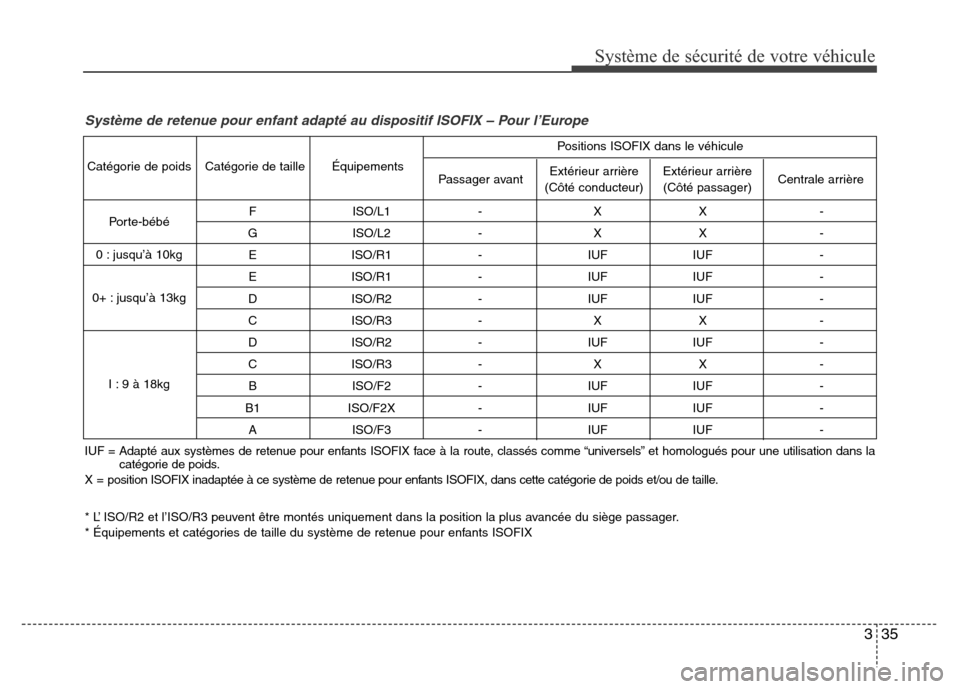

F ISO/L1 - X X -
G ISO/L2 - X X -
E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -
Extérieur arrière
(Côté passager) Extérieur arrière
(Côté conducteur) Passager avant Équipements Catégorie de taille Catégorie de poids
Porte-bébé
0 : jusqu’à 10kg
0+ : jusqu’à 13kg
I : 9 à 18kgCentrale arrière Positions ISOFIX dans le véhicule
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la route, classés comme “universels” et homologués pour une utilisation dans la
catégorie de poids.
X = position ISOFIX inadaptée à ce système de retenue pour enfants ISOFIX, dans cette catégorie de poids et/ou de taille.
* L’ ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager.
* Équipements et catégories de taille du système de retenue pour enfants ISOFIX
Système de retenue pour enfant adapté au dispositif ISOFIX – Pour l’Europe

Système de sécurité de votre véhicule
36 3

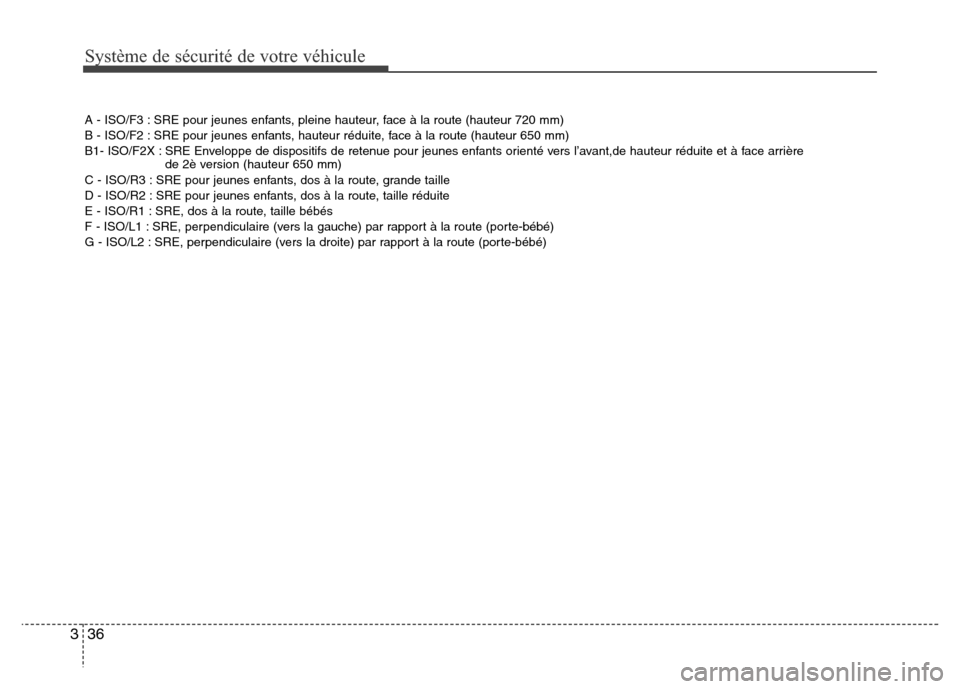

A - ISO/F3 : SRE pour jeunes enfants, pleine hauteur, face à la route (hauteur 720 mm)
B - ISO/F2 : SRE pour jeunes enfants, hauteur réduite, face à la route (hauteur 650 mm)
B1- ISO/F2X : SRE Enveloppe de dispositifs de retenue pour jeunes enfants orienté vers l’avant,de hauteur réduite et à face arrière
de 2è version (hauteur 650 mm)
C - ISO/R3 : SRE pour jeunes enfants, dos à la route, grande taille
D - ISO/R2 : SRE pour jeunes enfants, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)

337
Système de sécurité de votre véhicule

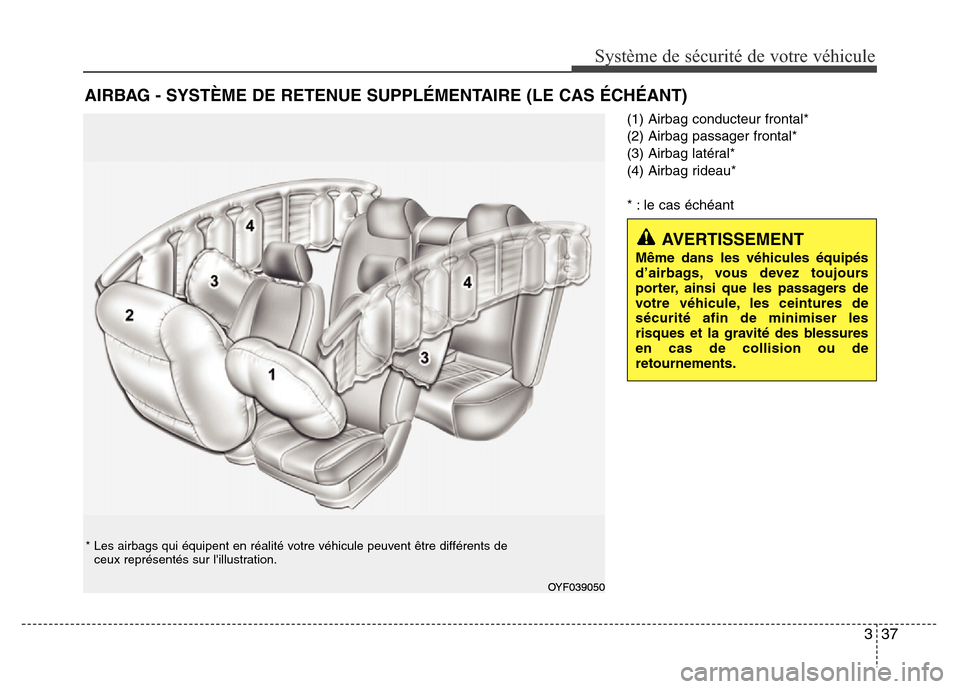

(1) Airbag conducteur frontal*
(2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures de
sécurité afin de minimiser les
risques et la gravité des blessures
en cas de collision ou de
retournements.
OYF039050OYF039050
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de
ceux représentés sur l'illustration.

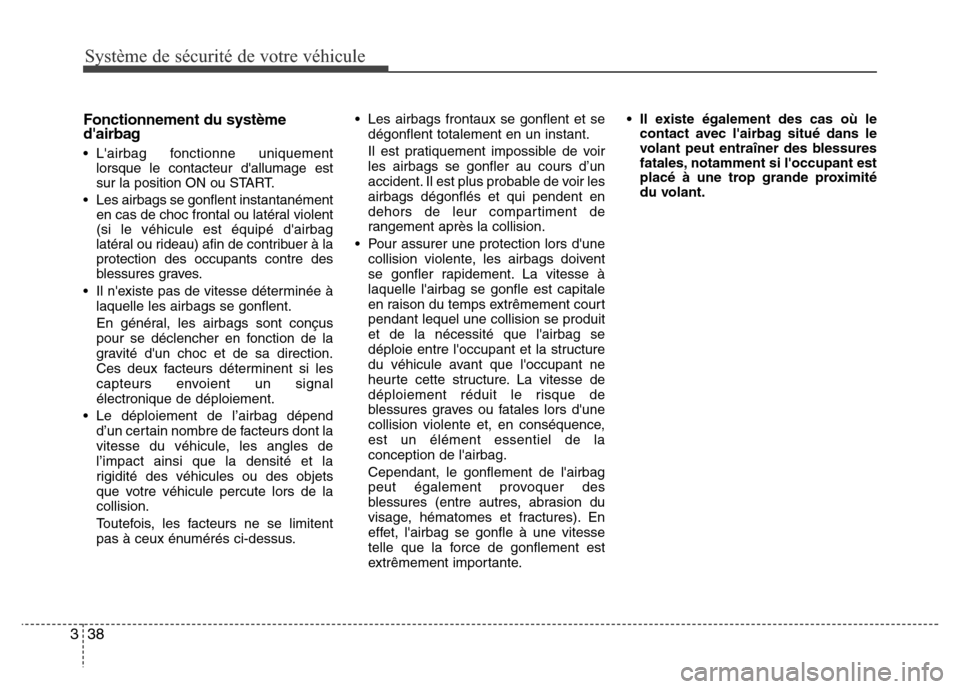

Système de sécurité de votre véhicule
38 3
Fonctionnement du système
d'airbag
• L'airbag fonctionne uniquement
lorsque le contacteur d'allumage est
sur la position ON ou START.
• Les airbags se gonflent instantanément
en cas de choc frontal ou latéral violent
(si le véhicule est équipé d'airbag
latéral ou rideau) afin de contribuer à la
protection des occupants contre des
blessures graves.
• Il n'existe pas de vitesse déterminée à
laquelle les airbags se gonflent.
En général, les airbags sont conçus
pour se déclencher en fonction de la
gravité d'un choc et de sa direction.
Ces deux facteurs déterminent si les
capteurs envoient un signal
électronique de déploiement.
• Le déploiement de l’airbag dépend
d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles de
l’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de la
collision.
Toutefois, les facteurs ne se limitent
pas à ceux énumérés ci-dessus.• Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir
les airbags se gonfler au cours d’un
accident. Il est plus probable de voir les
airbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
• Pour assurer une protection lors d'une
collision violente, les airbags doivent
se gonfler rapidement. La vitesse à
laquelle l'airbag se gonfle est capitale
en raison du temps extrêmement court
pendant lequel une collision se produit
et de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,
est un élément essentiel de la
conception de l'airbag.
Cependant, le gonflement de l'airbag
peut également provoquer des
blessures (entre autres, abrasion du
visage, hématomes et fractures). En
effet, l'airbag se gonfle à une vitesse
telle que la force de gonflement est
extrêmement importante.• Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.

339
Système de sécurité de votre véhicule

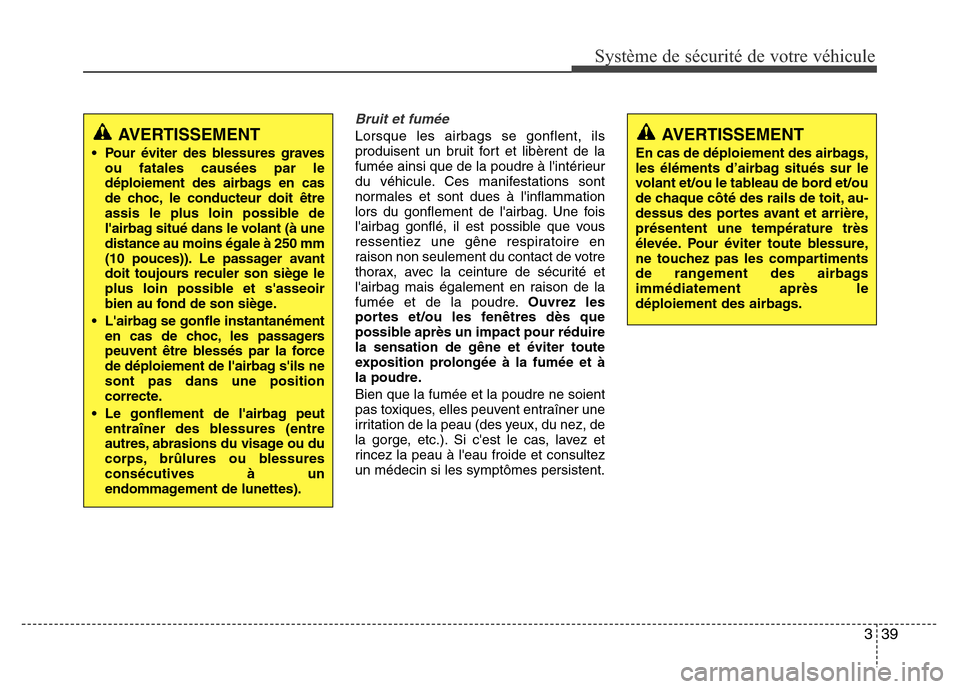

Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre.Ouvrez les
portes et/ou les fenêtres dès que
possible après un impact pour réduire
la sensation de gêne et éviter toute
exposition prolongée à la fumée et à
la poudre.
Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultez
un médecin si les symptômes persistent.AVERTISSEMENT
En cas de déploiement des airbags,
les éléments d’airbag situés sur le
volant et/ou le tableau de bord et/ou
de chaque côté des rails de toit, au-
dessus des portes avant et arrière,
présentent une température très
élevée. Pour éviter toute blessure,
ne touchez pas les compartiments
de rangement des airbags
immédiatement après le
déploiement des airbags.
AVERTISSEMENT
• Pour éviter des blessures graves
ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à une
distance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
• L'airbag se gonfle instantanément
en cas de choc, les passagers
peuvent être blessés par la force
de déploiement de l'airbag s'ils ne
sont pas dans une position
correcte.
• Le gonflement de l'airbag peut
entraîner des blessures (entre
autres, abrasions du visage ou du
corps, brûlures ou blessures
consécutives à un
endommagement de lunettes).

Système de sécurité de votre véhicule
40 3

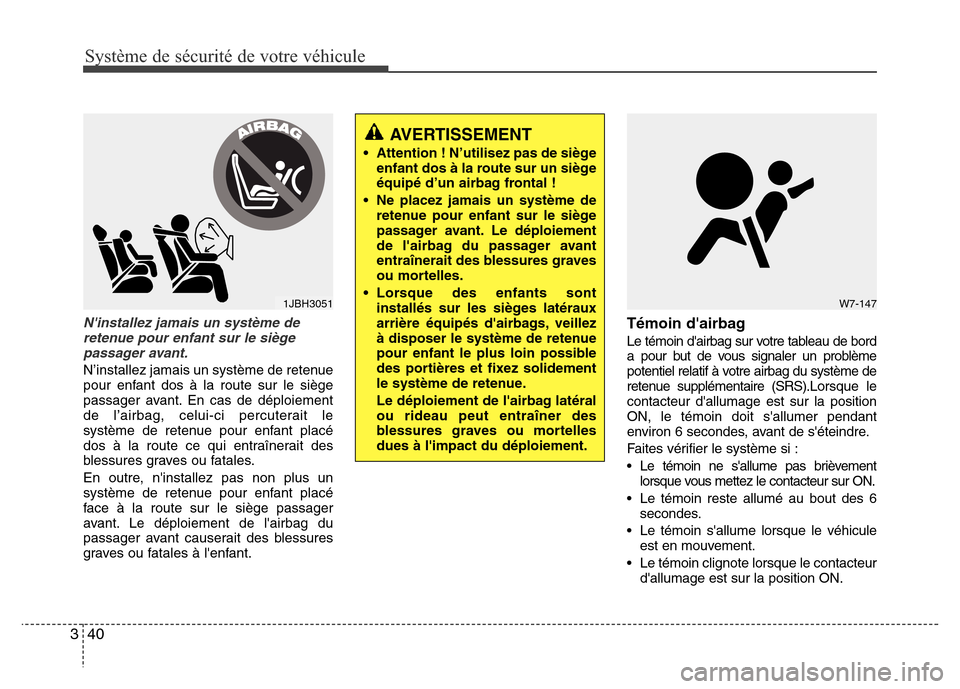

N'installez jamais un système de
retenue pour enfant sur le siège
passager avant.
N’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
Témoin d'airbag
Le témoin d'airbag sur votre tableau de bord
a pour but de vous signaler un problème
potentiel relatif à votre airbag du système de
retenue supplémentaire (SRS).Lorsque le
contacteur d'allumage est sur la position
ON, le témoin doit s'allumer pendant
environ 6 secondes, avant de s'éteindre.
Faites vérifier le système si :
• Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur ON.
• Le témoin reste allumé au bout des 6
secondes.
• Le témoin s'allume lorsque le véhicule
est en mouvement.
• Le témoin clignote lorsque le contacteur
d'allumage est sur la position ON.
1JBH3051
AVERTISSEMENT
• Attention ! N’utilisez pas de siège
enfant dos à la route sur un siège
équipé d’un airbag frontal !
• Ne placez jamais un système de
retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
• Lorsque des enfants sont
installés sur les sièges latéraux
arrière équipés d'airbags, veillez
à disposer le système de retenue
pour enfant le plus loin possible
des portières et fixez solidement
le système de retenue.
Le déploiement de l'airbag latéral
ou rideau peut entraîner des
blessures graves ou mortelles
dues à l'impact du déploiement.
W7-147

341

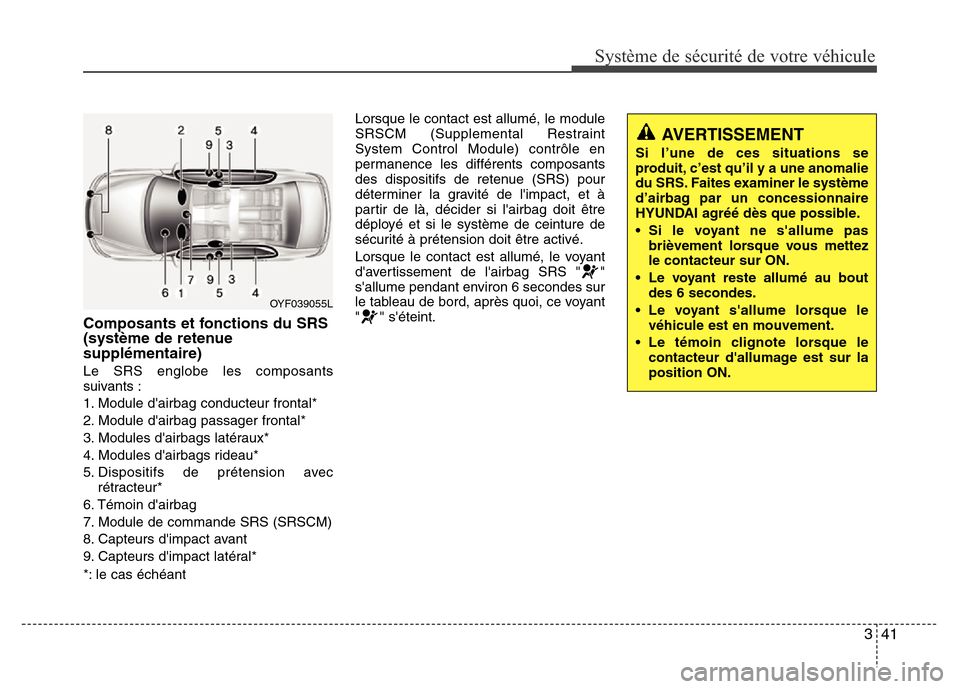

Système de sécurité de votre véhicule
Composants et fonctions du SRS
(système de retenue
supplémentaire)
Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal*
2. Module d'airbag passager frontal*
3. Modules d'airbags latéraux*
4. Modules d'airbags rideau*
5. Dispositifs de prétension avec
rétracteur*
6. Témoin d'airbag
7. Module de commande SRS (SRSCM)
8. Capteurs d'impact avant
9. Capteurs d'impact latéral*
*: le cas échéantLorsque le contact est allumé, le module
SRSCM (Supplemental Restraint
System Control Module) contrôle en
permanence les différents composants
des dispositifs de retenue (SRS) pour
déterminer la gravité de l'impact, et à
partir de là, décider si l'airbag doit être
déployé et si le système de ceinture de
sécurité à prétension doit être activé.
Lorsque le contact est allumé, le voyant
d'avertissement de l'airbag SRS " "
s'allume pendant environ 6 secondes sur
le tableau de bord, après quoi, ce voyant
" " s'éteint.
AVERTISSEMENT
Si l’une de ces situations se
produit, c’est qu’il y a une anomalie
du SRS. Faites examiner le système
d’airbag par un concessionnaire
HYUNDAI agréé dès que possible.
• Si le voyant ne s'allume pas
brièvement lorsque vous mettez
le contacteur sur ON.
• Le voyant reste allumé au bout
des 6 secondes.
• Le voyant s'allume lorsque le
véhicule est en mouvement.
• Le témoin clignote lorsque le
contacteur d'allumage est sur la
position ON.
OYF039055L

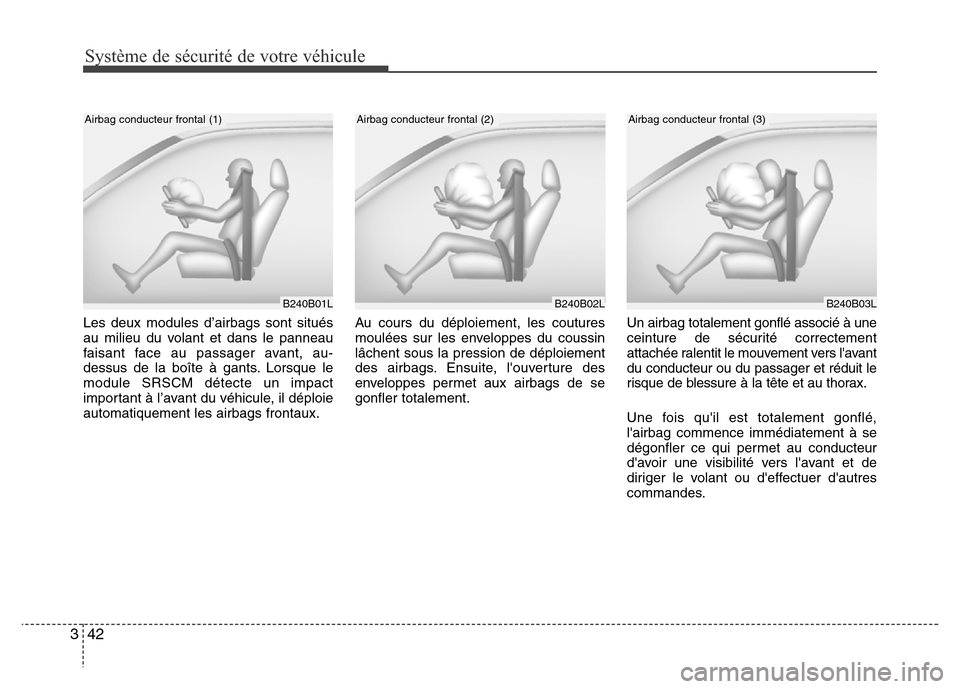

Système de sécurité de votre véhicule
42 3
Les deux modules d’airbags sont situés
au milieu du volant et dans le panneau
faisant face au passager avant, au-
dessus de la boîte à gants. Lorsque le
module SRSCM détecte un impact
important à l’avant du véhicule, il déploie
automatiquement les airbags frontaux.Au cours du déploiement, les coutures
moulées sur les enveloppes du coussin
lâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de se
gonfler totalement.Un airbag totalement gonflé associé à une
ceinture de sécurité correctement
attachée ralentit le mouvement vers l'avant
du conducteur ou du passager et réduit le
risque de blessure à la tête et au thorax.
Une fois qu'il est totalement gonflé,
l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
B240B01L
Airbag conducteur frontal (1)
B240B02LB240B03L
Airbag conducteur frontal (2)Airbag conducteur frontal (3)
