Entretien

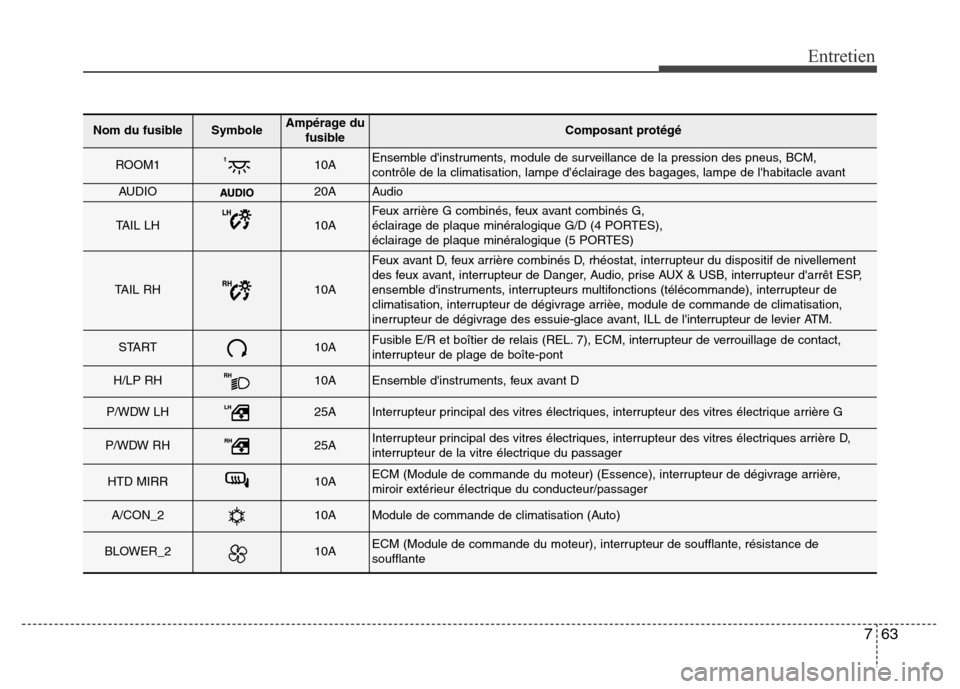

Nom du fusibleSymboleAmpérage du
fusibleComposant protégé
ROOM110AEnsemble d'instruments, module de surveillance de la pression des pneus, BCM,
contrôle de la climatisation, lampe d'éclairage des bagages, lampe de l'habitacle avant
AUDIO20AAudio
TAIL LH10AFeux arrière G combinés, feux avant combinés G,
éclairage de plaque minéralogique G/D (4 PORTES),
éclairage de plaque minéralogique (5 PORTES)
TAIL RH10A
Feux avant D, feux arrière combinés D, rhéostat, interrupteur du dispositif de nivellement
des feux avant, interrupteur de Danger, Audio, prise AUX & USB, interrupteur d'arrêt ESP,
ensemble d'instruments, interrupteurs multifonctions (télécommande), interrupteur de
climatisation, interrupteur de dégivrage arrièe, module de commande de climatisation,
inerrupteur de dégivrage des essuie-glace avant, ILL de l'interrupteur de levier ATM.
START10AFusible E/R et boîtier de relais (REL. 7), ECM, interrupteur de verrouillage de contact,
interrupteur de plage de boîte-pont
H/LP RH10AEnsemble d'instruments, feux avant D
P/WDW LH25AInterrupteur principal des vitres électriques, interrupteur des vitres électrique arrière G
P/WDW RH25AInterrupteur principal des vitres électriques, interrupteur des vitres électriques arrière D,
interrupteur de la vitre électrique du passager
HTD MIRR10AECM (Module de commande du moteur) (Essence), interrupteur de dégivrage arrière,
miroir extérieur électrique du conducteur/passager
A/CON_210AModule de commande de climatisation (Auto)
BLOWER_210AECM (Module de commande du moteur), interrupteur de soufflante, résistance de
soufflante

Entretien
64 7

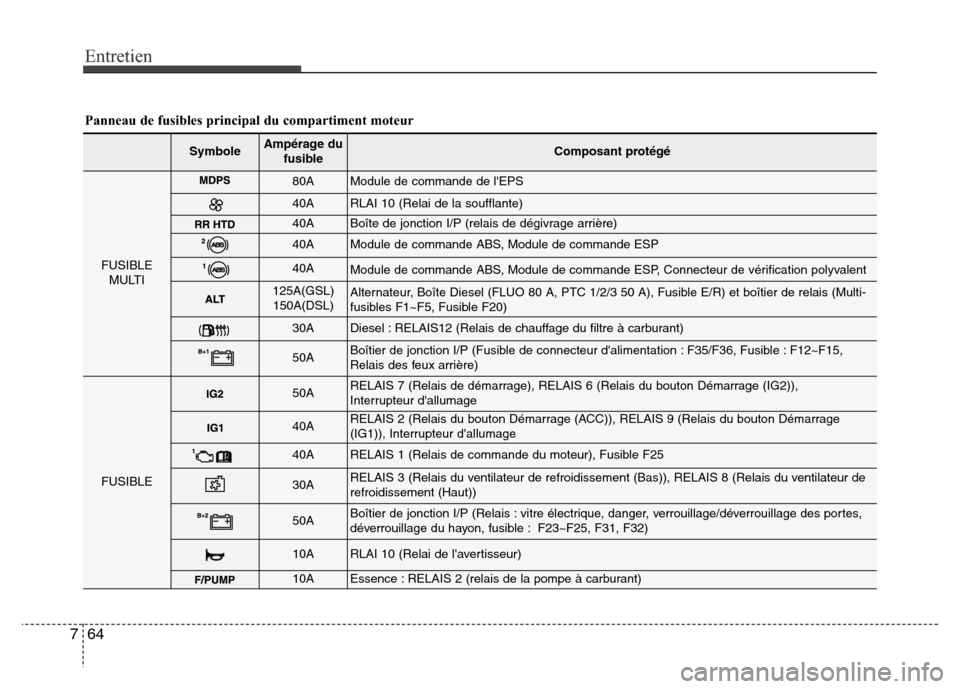

Panneau de fusibles principal du compartiment moteur
SymboleAmpérage du
fusibleComposant protégé
FUSIBLE
MULTI
80AModule de commande de l'EPS
40ARLAI 10 (Relai de la soufflante)
40ABoîte de jonction I/P (relais de dégivrage arrière)
40AModule de commande ABS, Module de commande ESP
40AModule de commande ABS, Module de commande ESP, Connecteur de vérification polyvalent
125A(GSL)
150A(DSL)Alternateur, Boîte Diesel (FLUO 80 A, PTC 1/2/3 50 A), Fusible E/R) et boîtier de relais (Multi-
fusibles F1~F5, Fusible F20)
30ADiesel : RELAIS12 (Relais de chauffage du filtre à carburant)
50ABoîtier de jonction I/P (Fusible de connecteur d'alimentation : F35/F36, Fusible : F12~F15,
Relais des feux arrière)
FUSIBLE
50ARELAIS 7 (Relais de démarrage), RELAIS 6 (Relais du bouton Démarrage (IG2)),
Interrupteur d'allumage
40ARELAIS 2 (Relais du bouton Démarrage (ACC)), RELAIS 9 (Relais du bouton Démarrage
(IG1)), Interrupteur d'allumage
40ARELAIS 1 (Relais de commande du moteur), Fusible F25
30ARELAIS 3 (Relais du ventilateur de refroidissement (Bas)), RELAIS 8 (Relais du ventilateur de
refroidissement (Haut))
50ABoîtier de jonction I/P (Relais : vitre électrique, danger, verrouillage/déverrouillage des portes,
déverrouillage du hayon, fusible : F23~F25, F31, F32)
10ARLAI 10 (Relai de l'avertisseur)
10AEssence : RELAIS 2 (relais de la pompe à carburant)

765
Entretien

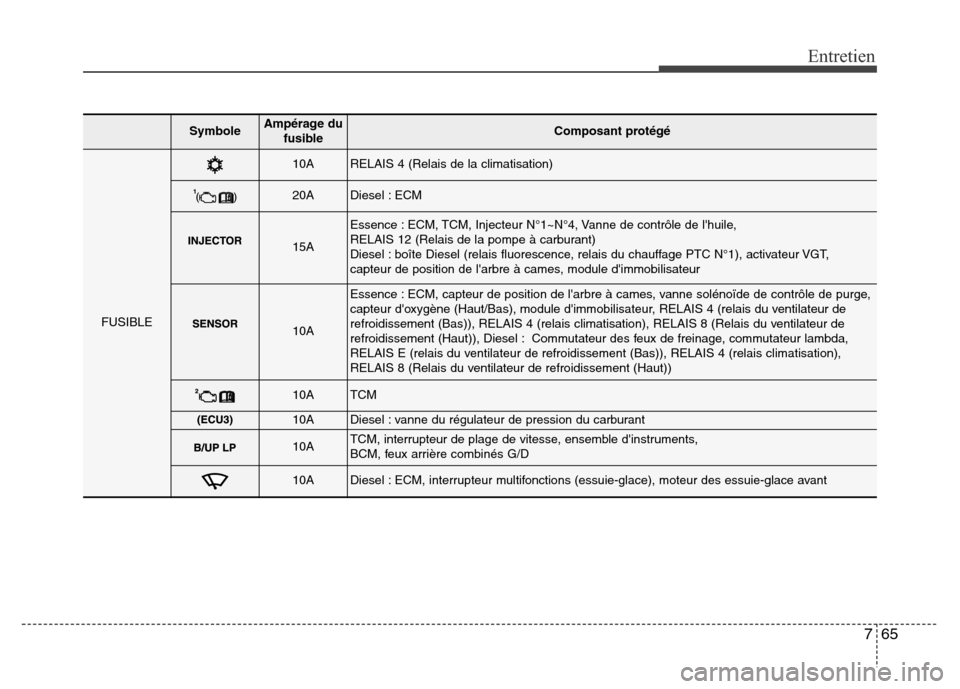

SymboleAmpérage du
fusibleComposant protégé
FUSIBLE
10ARELAIS 4 (Relais de la climatisation)
20ADiesel : ECM
15A
Essence : ECM, TCM, Injecteur N°1~N°4, Vanne de contrôle de l'huile,
RELAIS 12 (Relais de la pompe à carburant)
Diesel : boîte Diesel (relais fluorescence, relais du chauffage PTC N°1), activateur VGT,
capteur de position de l'arbre à cames, module d'immobilisateur
10A
Essence : ECM, capteur de position de l'arbre à cames, vanne solénoïde de contrôle de purge,
capteur d'oxygène (Haut/Bas), module d'immobilisateur, RELAIS 4 (relais du ventilateur de
refroidissement (Bas)), RELAIS 4 (relais climatisation), RELAIS 8 (Relais du ventilateur de
refroidissement (Haut)), Diesel : Commutateur des feux de freinage, commutateur lambda,
RELAIS E (relais du ventilateur de refroidissement (Bas)), RELAIS 4 (relais climatisation),
RELAIS 8 (Relais du ventilateur de refroidissement (Haut))
10ATCM
10ADiesel : vanne du régulateur de pression du carburant
10ATCM, interrupteur de plage de vitesse, ensemble d'instruments,
BCM, feux arrière combinés G/D
10ADiesel : ECM, interrupteur multifonctions (essuie-glace), moteur des essuie-glace avant

Entretien
66 7
Nom du fusibleAmpérage du
fusibleComposant protégé
GLOW80A Relais fluorescence
PTC150A Relais du chauffage PTC N°1
PTC250A Relais du chauffage PTC N°2
PTC 350A Relais du chauffage PTC N°2

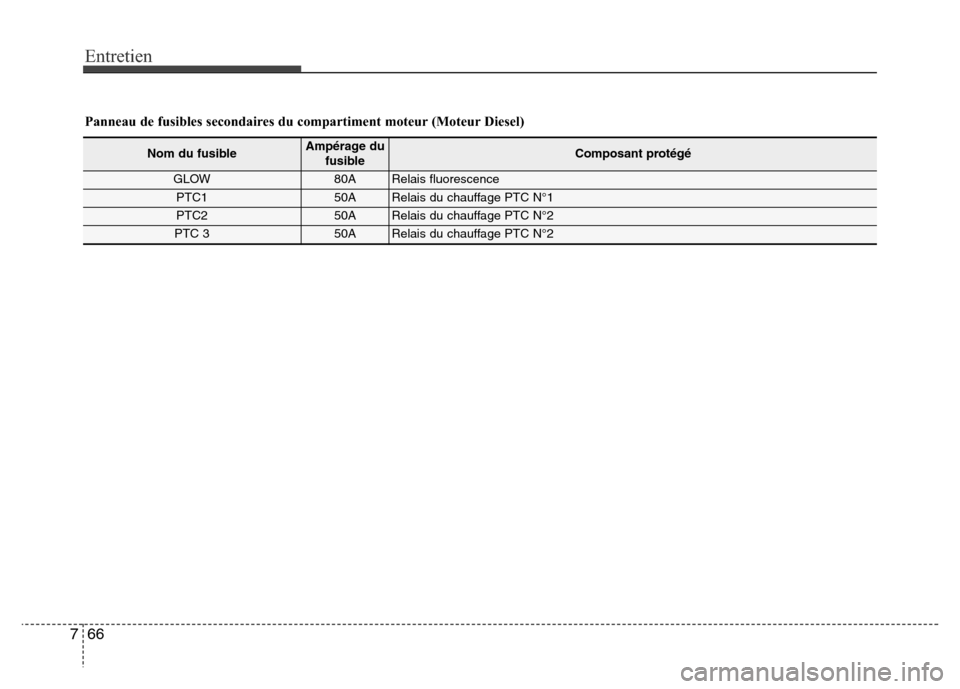

Panneau de fusibles secondaires du compartiment moteur (Moteur Diesel)

767
Entretien

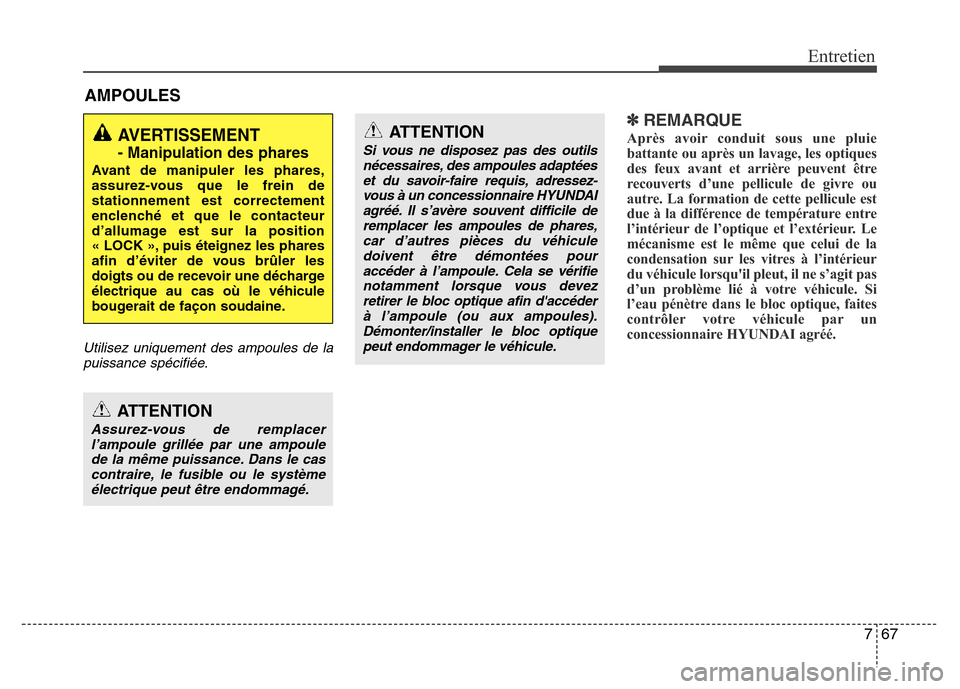

AMPOULES
Utilisez uniquement des ampoules de la
puissance spécifiée.
✽REMARQUE
Après avoir conduit sous une pluie
battante ou après un lavage, les optiques
des feux avant et arrière peuvent être
recouverts d’une pellicule de givre ou
autre. La formation de cette pellicule est
due à la différence de température entre
l’intérieur de l’optique et l’extérieur. Le
mécanisme est le même que celui de la
condensation sur les vitres à l’intérieur
du véhicule lorsqu'il pleut, il ne s’agit pas
d’un problème lié à votre véhicule. Si
l’eau pénètre dans le bloc optique, faites
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.AVERTISSEMENT
- Manipulation des phares
Avant de manipuler les phares,
assurez-vous que le frein de
stationnement est correctement
enclenché et que le contacteur
d’allumage est sur la position
« LOCK », puis éteignez les phares
afin d’éviter de vous brûler les
doigts ou de recevoir une décharge
électrique au cas où le véhicule
bougerait de façon soudaine.
ATTENTION
Si vous ne disposez pas des outils
nécessaires, des ampoules adaptées
et du savoir-faire requis, adressez-
vous à un concessionnaire HYUNDAI
agréé. Il s’avère souvent difficile de
remplacer les ampoules de phares,
car d’autres pièces du véhicule
doivent être démontées pour
accéder à l’ampoule. Cela se vérifie
notamment lorsque vous devez
retirer le bloc optique afin d'accéder
à l’ampoule (ou aux ampoules).
Démonter/installer le bloc optique
peut endommager le véhicule.
ATTENTION
Assurez-vous de remplacer
l’ampoule grillée par une ampoule
de la même puissance. Dans le cas
contraire, le fusible ou le système
électrique peut être endommagé.

Entretien
68 7
Remplacement des phares, feux
de position, clignotants et feux
antibrouillard avant
(1) Phare (haut/bas)
(2) Feux de position
(3) Clignotant avant
(4) Feu antibrouillard avant
(le cas échéant)
Phare
1. Ouvrez le capot.
2. Retirez le cache en le tournant dans le
sens inverse des aiguilles d’une
montre.
3. Débranchez le connecteur-douille de
l’ampoule.
4. Déclipsez l’agrafe de l’ampoule du
phare en appuyant sur l’extrémité et
en la poussant vers le haut.
5. Ôtez l’ampoule du bloc du phare.
6. Installez une nouvelle ampoule de
phare et clipsez l’agrafe de l’ampoule
du phare en alignant l’agrafe avec la
rainure sur l’ampoule.
7. Branchez le connecteur de l’ampoule.
8. Installez le cache en le tournant dans
le sens des aiguilles d’une montre.
✽REMARQUE
Si un réglage des phares s'avère
nécessaire après que le bloc optique a
été réinstallé, consultez un
concessionnaire HYUNDAI agréé.
ORBC070048ORB070025

769
Entretien

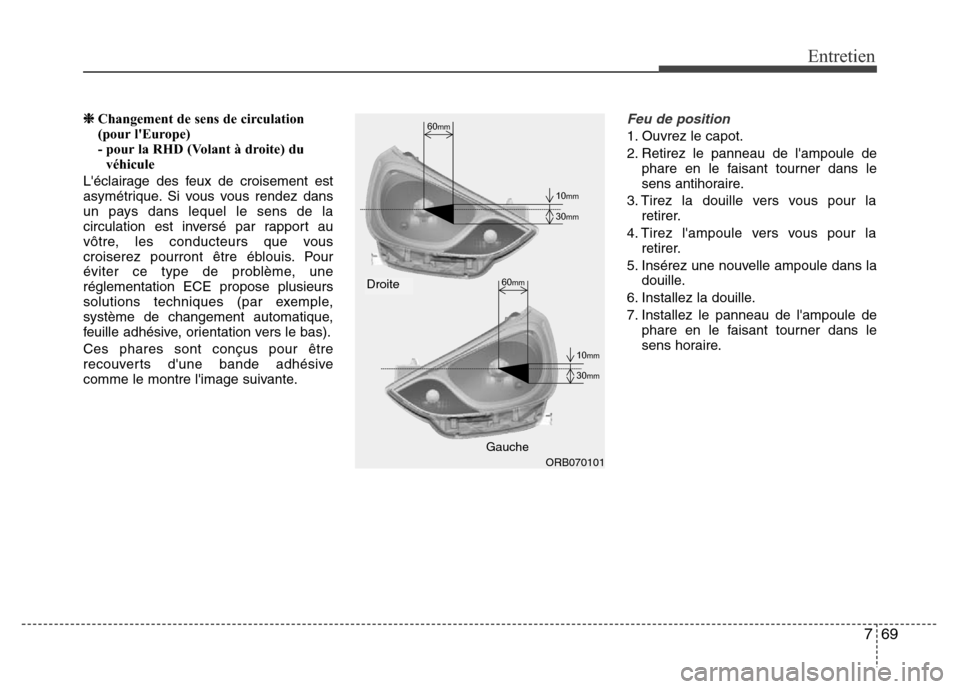

❈Changement de sens de circulation
(pour l'Europe)
- pour la RHD (Volant à droite) du
véhicule
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de la
circulation est inversé par rapport au
vôtre, les conducteurs que vous
croiserez pourront être éblouis. Pour
éviter ce type de problème, une
réglementation ECE propose plusieurs
solutions techniques (par exemple,
système de changement automatique,
feuille adhésive, orientation vers le bas).
Ces phares sont conçus pour être
recouverts d'une bande adhésive
comme le montre l'image suivante.Feu de position
1. Ouvrez le capot.
2. Retirez le panneau de l'ampoule de
phare en le faisant tourner dans le
sens antihoraire.
3. Tirez la douille vers vous pour la
retirer.
4. Tirez l'ampoule vers vous pour la
retirer.
5. Insérez une nouvelle ampoule dans la
douille.
6. Installez la douille.
7. Installez le panneau de l'ampoule de
phare en le faisant tourner dans le
sens horaire.
60mm
30mm
10mm
30mm
10mm
60mm
ORB070101
Gauche
Droite

Entretien
70 7

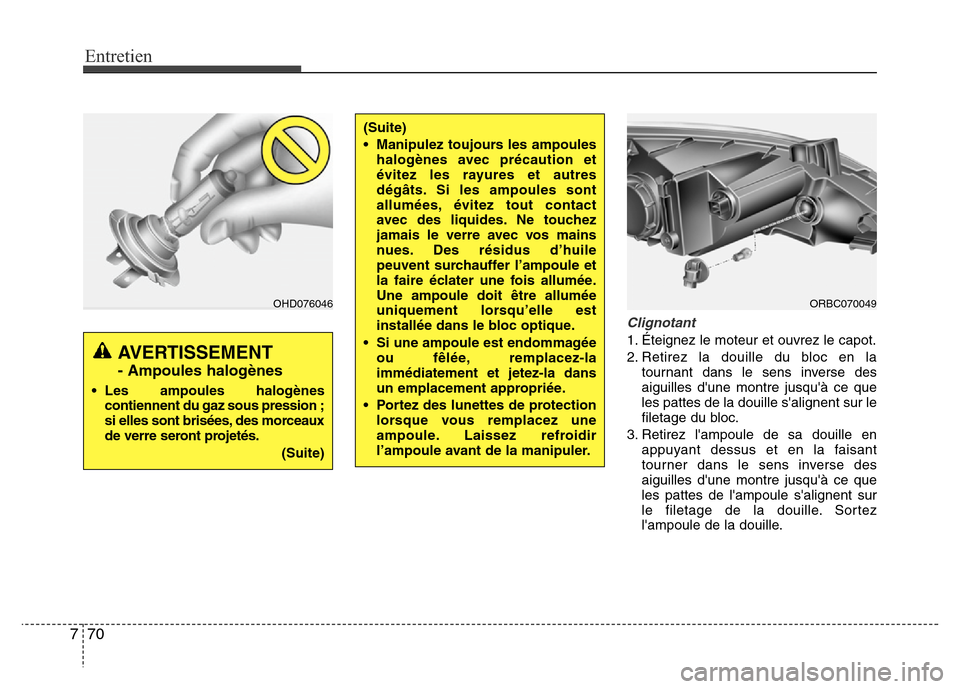

Clignotant
1. Éteignez le moteur et ouvrez le capot.
2. Retirez la douille du bloc en la
tournant dans le sens inverse des
aiguilles d'une montre jusqu'à ce que
les pattes de la douille s'alignent sur le
filetage du bloc.
3. Retirez l'ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d'une montre jusqu'à ce que
les pattes de l'ampoule s'alignent sur
le filetage de la douille. Sortez
l'ampoule de la douille.
OHD076046
(Suite)
• Manipulez toujours les ampoules
halogènes avec précaution et
évitez les rayures et autres
dégâts. Si les ampoules sont
allumées, évitez tout contact
avec des liquides. Ne touchez
jamais le verre avec vos mains
nues. Des résidus d’huile
peuvent surchauffer l’ampoule et
la faire éclater une fois allumée.
Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
• Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans
un emplacement appropriée.
• Portez des lunettes de protection
lorsque vous remplacez une
ampoule. Laissez refroidir
l’ampoule avant de la manipuler.
AVERTISSEMENT
- Ampoules halogènes
• Les ampoules halogènes
contiennent du gaz sous pression ;
si elles sont brisées, des morceaux
de verre seront projetés.
(Suite)
ORBC070049

771
Entretien
4. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu'à ce
qu'elle soit bloquée.
5. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s'alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez la dans le sens des aiguilles
d'une montre.
Ampoules de phares antibrouillard
avant (le cas échéant)
1. Enlevez le pare-chocs avant sous le
couvercle.
2. Placez votre main derrière le pare-
chocs avant.
3. Déconnectez le connecteur
d'alimentation de la douille.4. Retirez la douille de l'ampoule du
compartiment en la tournant dans le
sens inverse des aiguilles d'une
montre jusqu'à ce que les pattes de la
douille s'alignent sur le filetage du
compartiment.
5. Placez la nouvelle douille de lampe
dans le compartiment de sorte que les
pattes de la douille s'alignent avec les
fentes du compartiment.
Insérez la douille dans le
compartiment, puis tournez la dans le
sens des aiguilles d'une montre.
6. Connectez le connecteur
d'alimentation à la douille.
7. Replacez le pare-chocs avant sous le
couvercle.
ORBC070030
ORBC070031

Entretien
72 7

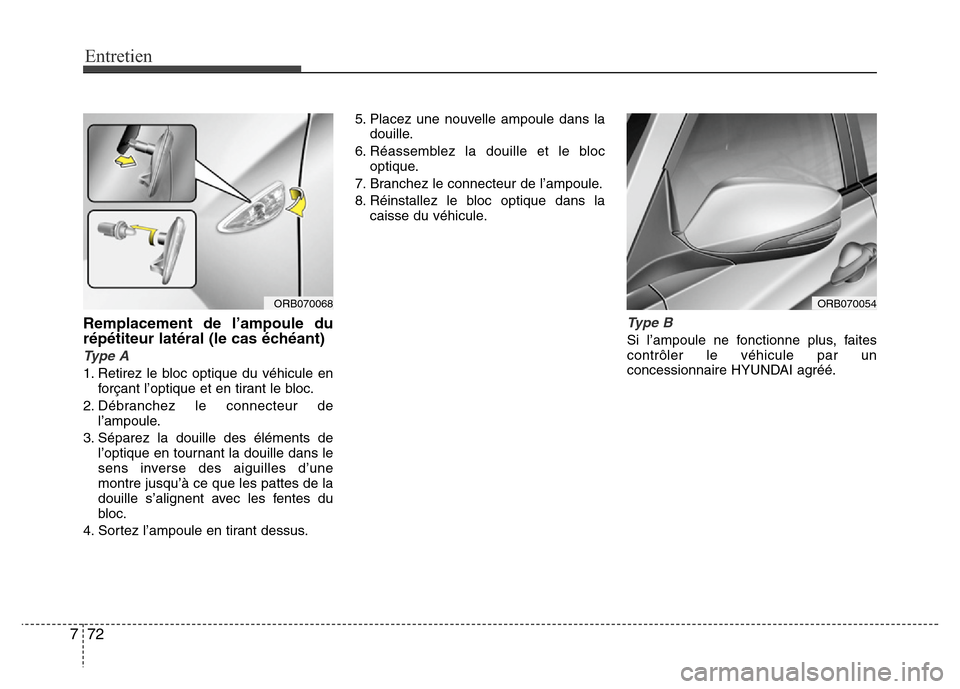

Remplacement de l’ampoule du
répétiteur latéral (le cas échéant)
Type A
1. Retirez le bloc optique du véhicule en
forçant l’optique et en tirant le bloc.
2. Débranchez le connecteur de
l’ampoule.
3. Séparez la douille des éléments de
l’optique en tournant la douille dans le
sens inverse des aiguilles d’une
montre jusqu’à ce que les pattes de la
douille s’alignent avec les fentes du
bloc.
4. Sortez l’ampoule en tirant dessus.5. Placez une nouvelle ampoule dans la
douille.
6. Réassemblez la douille et le bloc
optique.
7. Branchez le connecteur de l’ampoule.
8. Réinstallez le bloc optique dans la
caisse du véhicule.
Type B
Si l’ampoule ne fonctionne plus, faites
contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
ORB070068ORB070054
